Нюансы и варианты обвязки для разных типов котлов
Общие рекомендации опытных мастеров:
Схема монтажа подбирается индивидуально.
Котел устанавливают согласно правилам СНИиП ниже уровня приборов отопления.
Напольный котел перед обвязкой полипропиленом устанавливается на металлическое или бетонное основание.
Системы принудительной вентиляции и аварийного освещения рекомендуются для всех вариантов агрегатов.
В обвязку устройства, работающего на газовом топливе, включается коаксиальный дымоход, который при монтаже уплотняется по всем стыкам.
После завершения обвязки котлоагрегата и дымохода, приступают к устройству системы безопасности в следующем порядке: приборы по давлению среды (манометры), защитные приборы и далее автоматический воздухоотводчик.
Коллекторную схему выполняют трубопровод PPR дюйма, по движению среды устанавливают защитные устройства, циркуляционный насос, гидрострелка и воздушник.
Для подачи отопительного теплоносителя к приборам нагрева от гребенки отводят 3 ответвления трубы PPR 1.0 дюйма, а остальные закрывают заглушками.
Подключают приборы нагрева и обратку.
В комбинированной системе нагрева контур теплого пола оборудуют самостоятельным наосом, при этом расширительный бачок устанавливают между гидрострелкой и котлоагрегатом.
Обвязку котлоагрегата завершают установкой дренажного крана, его используют также для заполнения контура, но лучше, если это будут два самостоятельных вентиля
Точка установки зависит от выбранной системы, но есть общие условия — дренажный вентиль устанавливается в нижней точке, что особенно важно, если планируется законсервировать систему зимой, чтобы в ней не осталось воды.
Газовое оборудование
Обвязку такого оборудования полипропиленовыми трубами выполняют с самостоятельной схемой и контурным насосом, создающим рабочее давление на малом участке сети от источника до распределителя.
Обвязывать такими трубами газовый агрегат допускается без стальных патрубков, поскольку температура нагрева на подаче не превышает 80 С.
В агрегате, работающем на газе, с чугунным бойлером, монтируют теплоаккумулятор, который помогает сбалансировать гидравлический режим и препятствует резким скачкам температур, влияющим на хрупкие чугунные поверхности нагрева. При обвязке 2х- контурных котлов дополнительно нужно размещать фильтры тонкой и грубой очистки воды.
Электрический нагреватель
Обвязка электрического котла полипропиленом вполне допустима. Котел имеет высшую оценку защитной системы, не дающей закипеть воде в агрегате, с последующим образованием пара и разрывом трубы. Процесс нагрева прекращается при отключении подачи электроэнергии на электронагревательные элементы.
Кроме того в системе имеются встроенные гидроаккумуляторы и устройства, для сброса излишнего давления среды, которое может образоваться при внезапном отключении электроэнергии и остановки насоса перекачки горячей воды к приборам нагрева и точкам водоразбора.
Обвязка твердотопливного котла
Полипропиленовые трубы — это новые возможности
Изделия из ППР обладают оптимальными техническими характеристиками. Они открывают новые возможности для обладателей загородного жилья, где питание системы отопления осуществляется от котлов. Их применение позволяет снизить трудоемкость монтажа. Этот вариант не только выгодный в экономическом плане, но и надежный.
Каждый человек по своему понимает слово комфорт, но тепло необходимо всем. Обеспечить им свой дом можно без больших капитальных и временных затрат, использую полипропиленовые трубы, а осведомленность в вопросах отопления позволит принять правильное решение.
Источник
https://youtube.com/watch?v=V0khsflZMGg
Схемы обвязки двухконтурного настенного котла
- Гравитационная схема, которая используется в системах с естественной циркуляцией теплоносителя. Трубопроводы и радиаторы устанавливаются с соблюдением уклона, обеспечивающего перемещение горячих слоев жидкости вверх, а более холодных — вниз.
- Схема с циркуляционным насосом. Перемещение теплоносителя принудительное, работа системы более стабильная и эффективная. Такой вариант используется чаще всего.
- Коллекторная схема. Появилась относительно недавно, отличием ее от общепринятых вариантов является подключение котла к коллектору, от которого питаются все линии системы. Подходит для сложных систем, состоящих из радиаторной линии и теплого пола.
- Аварийная схема. Она разработана для использования в случае внезапного отключения электроэнергии. Обычно котлы прекращают свою работу, но, если имеется аварийная схема обвязки, можно пользоваться отоплением на естественной циркуляции теплоносителя.
ВАЖНО!
Как коллекторная, так и аварийная схемы обходятся дороже и требуют более значительных трудозатрат при сборке. В то же время, они позволяют получить более эффективную работу отопления и возможность обогревать дом во время отсутствия электропитания.
Контур из полипропилена для разных котлов
Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.
Вариант #1: Газовый водонагреватель
Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.
Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.
В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.
Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов

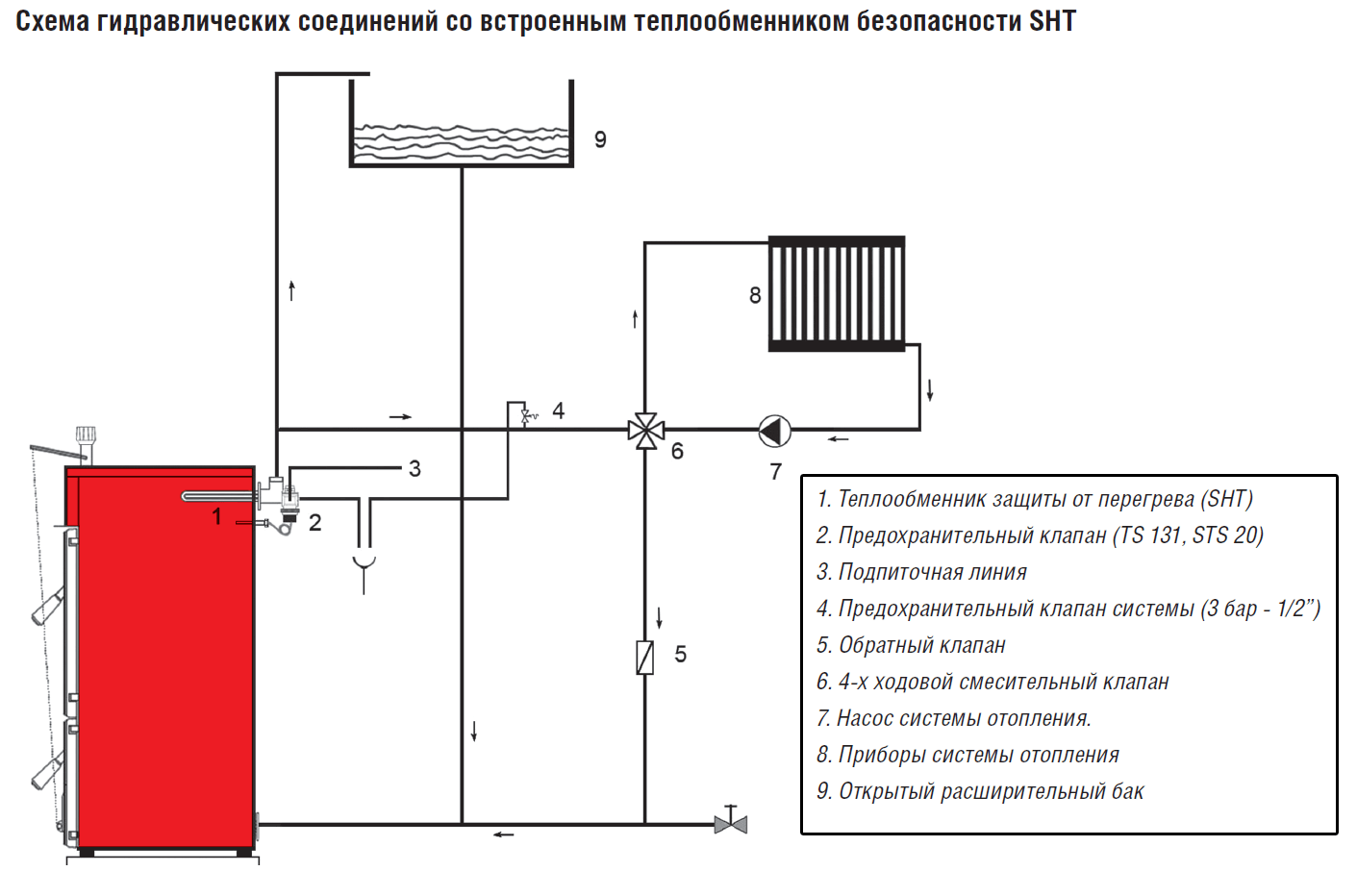

Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.
При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.
Вариант #2: Твердотопливная модель
Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.
При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.
Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева
Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.
В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.
Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.
Вариант #3: Нагреватели на жидком топливе и электричестве
Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.
При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения
Нагрев теплоносителя в водонагревателе на электричестве до критических для полипропилена температур практически исключен. При пропадании напряжения он просто перестает работать. От гидравлических ударов трубы в этом случае защищены гидроаккумулятором и клапанами для сброса избыточного давления.
Схемы обвязки котла полипропиленом
Эффективную и безопасную работу котлоагрегата можно достигнуть, только в том случае, если его правильно обвязать. Существуют отличия для схем с естественной и принудительной циркуляцией, как по количеству элементов, так и по предельному давлению теплоносителя.

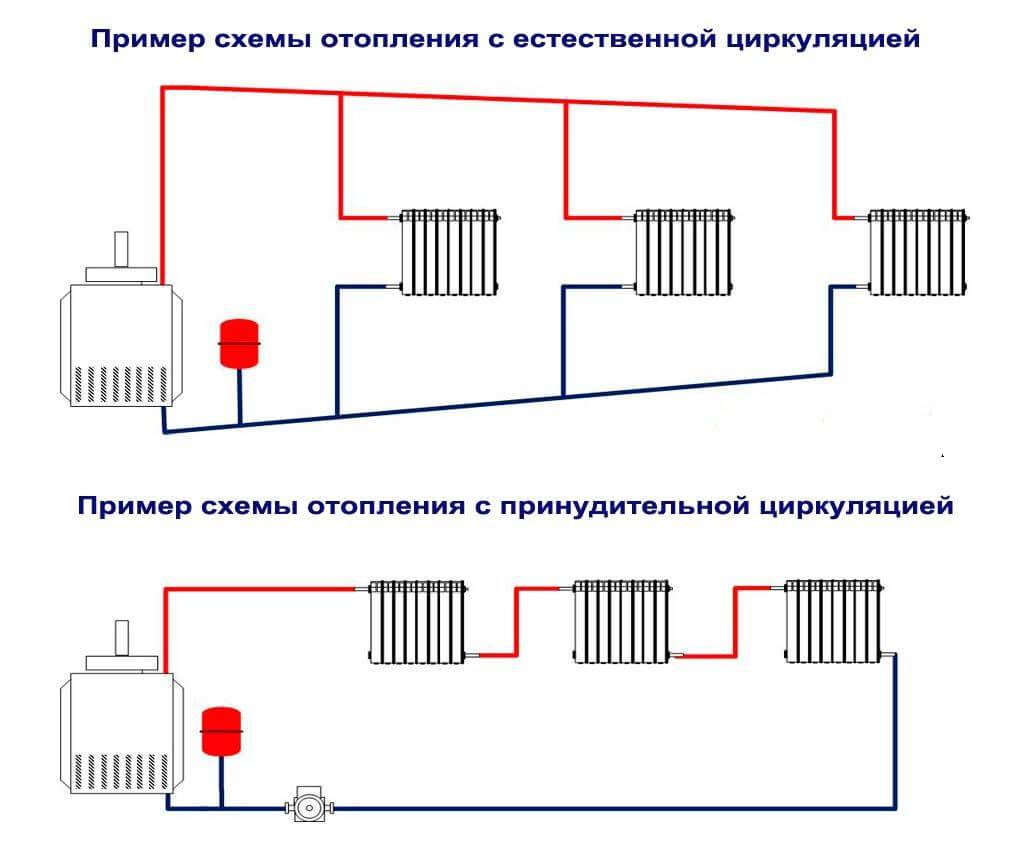

Естественная циркуляция
Эта самая простая схема, ее вполне можно выполнять самостоятельно. Принцип работы – энергонезависимый. Для движения теплоносителя по контуру не требуется насос, процесс использует гравитационный принцип, за счет разности температур холодной и горячей воды.
Такая схема, наиболее предпочтительна для теплоснабжения небольших по площади и низкоэтажных жилых объектов. К преимуществам схем с естественной циркуляцией отопления можно отнести:
- Упрощенная установка и обвязка;
- энергонезависимость, работа без подачи электроэнергии, допускается использовать аккумуляторные батареи для работы автоматики безопасности;
- компактность котла и вспомогательного оборудования;
- низкая стоимость обслуживания системы;
- высокая ремонтопригодность;
- надежное функционирование, так как в тепловой схеме отсутствует оборудование, которое может сломаться.
Система с принудительной циркуляцией
Такая система отопления применяется в домах с большими и многоуровневыми нагрузками теплоснабжения. Она позволяет управлять каждым контуром в отдельности, например, в системе ГВС, высокотемпературного отопления в радиаторах и низкотемпературного в системе “теплый пол”.
Этот вариант наиболее затратный, но при этом срок окупаемости у него не превышает 4 года, поскольку система работает с повышенным КПД в диапазоне мощности от 20 до 100 %, что способно обеспечить ежегодную экономию топлива до 30 %.
К недостаткам таких котлов относятся:
- Необходимость иметь надежный источник электроэнергии.
- Необходимость выполнение балансировки контуров нагрева.
- Сложная исполнительная схема теплоснабжения, требует дополнительные дорогостоящие элементы, в виде гидравлической стрелки, циркуляционных насосов, на каждый контур и запорно-регулирующую арматуру.
- Сложный монтаж и наладка, требует участие квалифицированной монтажной организации.
- Высокая стоимость.
Аварийная схема
Защитное оборудование устанавливают в энергозависимых схемах двухконтурного котла, которое должно защитить конструкцию котла при внезапном отключении электроэнергии. На практике используют несколько действенных защитных схем:
- Бесперебойный источник тока на аккумуляторных батареях, используемый для работы циркуляционного насоса, вентилятора и систем безопасности.
- Установка гравитационного контура, обеспечивающего дополнительный теплосъем тепловой энергии при остановке циркуляционного насоса.
- Гибридная схема с установкой бесперебойного источника тока и защитного гравитационного контура.
Схема с настенным котлом
Настенная конструкция газового котла является наиболее приемлемой для небольших жилых объектов. Для больших объектов для повышения диапазона модуляции режимов теплоснабжения объекта, возможна установка несколько таких агрегатов, каждый из которых может нести нагрузку по контурам отопления и ГВС.
Такая схема особенно предпочтительна, когда поэтажная схема отопления выполнена из отопительных приборов, работающих в разных температурных режимах: “тёплые полы” и биметаллические радиаторы.
В доме, в котором существует большая нагрузка на ГВС, в тепловую схему с настенным одноконтурным газовым котлом интегрируют внешний бойлер косвенного нагрева.
Такие схемы позволяют снять высокую температуру теплоносителя и давление среды в контуре, установленных правилами эксплуатации полипропиленовых труб.
https://youtube.com/watch?v=fKf2kG7gHvw
Разновидности подключения радиаторов
Основными способами подключения приборов отопительных систем является несколько типов:
- Боковое (стандартное) подключение;
- Диагональное подключение;
- Нижнее (седельное) подключение.
Боковое подключение
Боковое подключение радиатора.
Подключение с торца прибора – подача и обратка находятся с одной стороны радиатора. Это наиболее распространенный и эффективный способ подключения, он позволяет снять максимальное количество тепла и использовать полностью теплоотдачу радиатора. Как правило, подача находится сверху, а обратка снизу. При использовании специальной гарнитуры возможно подключение снизу–вниз, это позволяет максимально спрятать трубопроводы, но снижает теплоотдачу радиатора на 20 – 30%.
Диагональное подключение
Диагональное подключение радиатора.
Подключение по диагонали радиатора – подача находится с одной стороны прибора сверху, обратка с другой стороны снизу. Такой тип подключения используется в тех случаях, когда длина секционного радиатора превышает 12 секций, а панельного 1200 мм. При установке длинных радиаторов с боковым подключением присутствует неравномерность прогрева поверхности радиатора в наиболее удаленной от трубопроводов части. Чтобы радиатор прогревался равномерно, применяют диагональное подключение.
Нижнее подключение
Нижнее подключение с торцов радиатора
Подключение с низа прибора – подача и обратка находятся внизу радиатора. Такое подключение используется для максимально скрытого монтажа трубопроводов. При монтаже секционного прибора отопления и подключения его нижним способом подающий трубопровод подходит с одной стороны радиатора, а обратный с другой стороны нижнего патрубка. Однако эффективность теплоотдачи радиаторов при такой схеме снижается на 15-20%.
Нижнее подключение радиатора.
В случае когда нижнее подключение используется для стального панельного радиатора, тогда все патрубки на радиаторе находятся в нижнем торце. Конструкция самого радиатора при этом выполнена таким образом, что подача поступает по коллектору сначала в верхнюю часть, а затем обратка собирается в нижнем коллекторе радиатора, тем самым теплоотдача радиатора не снижается.
Нижнее подключение в однотрубной схеме отопления.
Варианты обвязки котельного оборудования
Источником всех систем теплоснабжения является котел. Он нагревает подающий теплоноситель обычно до Т 95 С в системе отопления и до Т 65 С в ГВС, используя для сжигания газообразное, жидкое или твердое топливо. Котел относится к опасному оборудованию, особенно при работе на газовом топливе. Эффективная и безопасная работа его может быть обеспечена только грамотной обвязкой
Особое внимание уделяют твердотельным источникам теплоснабжения, которые не имеют систем автоматизации. Правильная их обвязка, не только создаст систему безопасности котла, но и позволит достигнуть КПД на уровне современного газового агрегата
Обвязка котла отопления полипропиленом, схемы проектов, зависят от конструкций котла и типа сети.

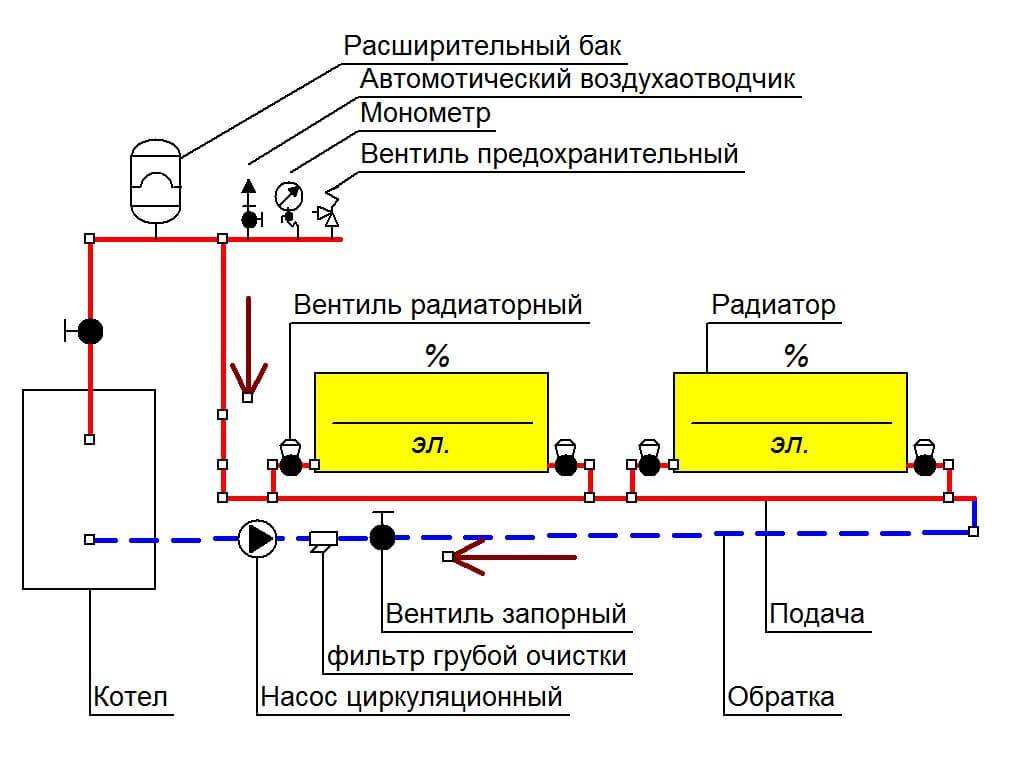

С принудительной циркуляцией
Этот вариант движения воды по котловому контуру более предпочтителен, особенно для теплоснабжения многоуровневых домов огромной площади, где нужно преодолеть большие гидравлические сопротивления в сети. Это более современная схема теплоснабжения, поскольку позволяет полностью автоматизировать процесс нагрева, включая достижения различного температурного режима в помещении.
Единственным недостатком этого типа отопления является его энергозависимость от электросети, без чего не смогут функционировать насосы, дымососы и блок управления. В традиционном варианте обвязки выполняют балансировку вспомогательного оборудования, автоматики безопасности и регулирования. Обвязка полипропиленом двухконтурного котла выполняется отдельно для контура отопления и ГВС.
Существуют упрощенные схемы монтажа с использованием метода первично-вторичных колец, при этом уменьшается число устройств, но потребуется каждое кольцо оборудовать автономным насосом. Напольный двухконтурный котел, работающий по системе из нескольких колец, мощностью до 50.0 кВт оснащают коллекторами, называемых, гребенками, обеспечивающих равномерную подачу тепловых потоков.
С естественной циркуляцией
Гравитационные котлы, считаются самыми простыми, чтобы сделать обвязку своими руками. Характерный признак – отсутствие насоса, обеспечивающего движение среды по отопительному контуру. Движение среды к приборам отопления и возврат ее в котлоагрегат для повторного греющего цикла совершается благодаря физическим законам движения разнотемпературных сред. Подобная схема обвязки хорошо применима для отопления небольших приусадебных домов, ее под силу сделать практически любому человеку, способному держать в руках инструмент.
- Котел;
- радиаторы чугунные, стальные, биметаллические или алюминиевые;
- гидравлический расширительный бак с мембраной;
- полипропиленовые трубы PPR;
- байпасная линия из PPR, для отключения приборов отопления.
Преимущества обвязки гравитационных котлов:
- Быстрая, простая сборка схемы теплоснабжения;
- малое количество вспомогательных устройств и арматуры;
- энергонезависимая работа схемы;
- бюджетная цена комплектации оборудования и его монтажа;
- возможность самостоятельного выполнения ремонта.
К минусам можно отнести точность расчета диметра труб и обеспечение их наклонов, когда требуется обвязать схему с естественной циркуляцией. Диаметры получаются большими, что не добавляет дизайна помещениям, кроме того система настраивается на максимальную производительность и практически не регулируется. Тем не менее, когда владельцу все это надоест, он легко может вмонтировать в схему энергоэффективный, малогабаритный насос.
Специфика обвязки полипропиленом
Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.
С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления
Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.
Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.
Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки
У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.
Обвязка из полипропилена для разных котлов
Большинство производителей водонагревателей первый метр трубопровода от него рекомендуют делать из металла. Особенно это касается твердотопливных устройств с более высокой температурой воды на выходе. Полипропилен при обвязке следует подсоединять уже к этому отводу, иначе при сбоях в котле он получит тепловой удар и может лопнуть.
Газовый водонагреватель
Обвязку полипропиленом газового котла рекомендуется выполнять с использованием гидрострелки и коллектора. Зачастую модели на газу уже оборудованы встроенными насосами для подкачки воды. Практически все они изначально предназначены для принудительных систем.
Самой надежной в плане безопасности будет схема с циркуляционным оборудованием на каждый контур за коллектором.
В этом случае встроенный насос будет нагнетать давление на небольшом участке трубопровода от котла до распределителя, а дальше будут задействованы дополнительные помпы. Именно на них будет ложиться основная нагрузка по перекачке теплоносителя.
Обвязывать полипропиленом газовый котел можно без длинных металлических патрубков, вода в таком нагревателе редко когда нагревается до 75–80 градусов
Если газовый котел имеет чугунный теплообменник, то при его обвязке в систему следует установить дополнительный теплоаккумулятор. Он сгладит резкие перепады температуры воды, которые оказывают негативное воздействие на чугун. При скачкообразном нагреве или охлаждении теплоносителя он может даже лопнуть.
При обвязке двухконтурного аппарата с параллельным нагревом воды для ГВС дополнительно на этот отвод придется устанавливать фильтры тонкой и грубой очистки. Их же стоит смонтировать на входе в водонагреватель, куда подается холодная вода.
Твердотопливная модель
Основная особенность котла на твердом топливе – это его инертность при прекращении подачи горючего. Пока все находящееся в топке не прогорит полностью, он будет продолжать нагревать теплоноситель. А это может пагубно сказаться на полипропилене.
При обвязке твердотопливного котла сразу к нему следует подсоединять исключительно металлические трубы, а только через метр-полтора можно врезать полипропиленовые. Вдобавок к этому, надо предусмотреть резервный подвод холодной воды для аварийного охлаждения теплообменника, а также ее отвод в канализацию.
Отрезок трубопровода от твердотопливного котла до коллектора следует делать из металла, а уже дальше можно выполнять обвязку полипропиленом – только это защитить пластиковые трубы от перегрева
Если система выстроена на принудительной циркуляции, то в нее обязательно надо будет установить источник бесперебойного питания для насоса. Вода должна постоянно отводить тепло от топки, где горит твердое топливо, даже при перебоях с электроснабжением.
В дополнение к нему можно сделать малый гравитационный контур либо все батареи оборудовать байпасами для отключения отдельных участков системы. При авариях это позволит ремонтировать поврежденный отрезок при работающем отоплении.
Твердотопливный котел должен быть укрыт защитным кожухом, который ограничивает распространение тепла от стенок топки в котельную. Но даже при его наличии коллектор и пластиковые трубы следует удалить подальше от печки.
Нагреватели на жидком топливе и электричестве
Котел на отработке или дизеле обвязывается полипропиленом по идентичной с твердотопливным аналогом схеме. Полимер нужно удалить от него на максимально возможное расстояние.
При обвязке электрического котла PPR можно не беспокоиться о порывах труб, в нем стоит защитная автоматика, не дающая воде дойти до кипения
Полипропиленовые трубы в конвекционных системах
Конвекционные системы из полипропиленовых труб очень популярны. Причина — легкость обработки материала, устойчивость к размерзанию, высокая герметичность, невысокая теплопроводность.
В «безнасосных» системах, выполненных по закрытому типу, при нагреве из воды выделяется много кислорода. Если магистраль выполнена из стальной трубы, она очень быстро покроется слоем ржавчины. Полипропиленовые изделия этого недостатка лишены. Направленный поток, движущийся по полипропиленовым рукавам, не встречает значительного сопротивления. На стенках ПП труб не образуются никакие отложения.
https://youtube.com/watch?v=5ixPbefe9p0
Особенности монтажа PPR трубопроводов
При выполнении обвязки котла полипропиленовые трубы и фитинги соединяются преимущественно путем холодной или горячей сварки, в случае подключения к металлическим трубопроводам используются резьбовые соединения. Навинчивать гораздо удобней, но из-за них сборка системы обойдется существенно дороже.
Правда при желании присоединить полипропиленовый трубопровод к металлическому собрату без резьбовых фитингов не обойтись.
Для формирования линейных и узловых соединений полипропиленовых труб выпускается обширная линейка фитингов
“По-горячему” сваривают специальным аппаратом (паяльником, “утюгом”). Трубы разогреваются с помощью подходящей насадки до температуры плавления в 260 градусов, а затем детали с размягченными краями прижимаются друг к другу. В результате получается надежное и монолитное соединение.
Перед сваркой фольгу армированных труб в обязательном порядке следует зачищать. Иначе она помешает соединению полимерных изделий, сделав шов непрочным. Со стекловолокном этих лишних действий производить не потребуется. Он спокойно плавится вместе с пластиком.
Технология пайки PPR предельно проста, все работы можно выполнить своими руками (+)
Холодная сварка предполагает применение специализированного клеевого состава. В последние годы этот метод редко применяется, т.к. результат недостаточно надежен.
В системах отопления резьбовые соединения герметизацию следует производить паронитом либо высокотемпературным герметиком. Не стоит забывать о достаточно высокой рабочей температуре теплоносителя.
Есть еще один нюанс применения полипропилена для обвязки котла отопления. Антифриз с пластиком – достаточно плохое сочетание. В качестве теплоносителя для системы из пластиковых труб рекомендуется использовать воду.
Способы обвязки котлов отопления
По принципу циркуляции теплоносителя по контуру отопления все виды обвязки делятся на системы с естественным и принудительным движением. В последней из указанных групп есть подгруппы, деление на которые производится по типу разводки.
Вариант #1 — контуры с естественной циркуляцией
К этой группе относятся самые простые и доступные для самостоятельного монтажа системы. Характерная черта данного отопления, называемого также гравитационным – отсутствие насоса, стимулирующего перемещение теплоносителя. То есть, движение нагретой воды к приборам отопления и отток холодной совершается на основании физических законов без вмешательства человека и механизмов. Простейшая схема обвязки котла отопления подходит для небольших загородных домиков. Она не справится с обслуживанием многоэтажных зданий и строений большой площади.
Преимущества гравитационного отопления:
- самый простой монтаж;
- работа, не зависящая от наличия электросети и связанных с поставкой данного энергоносителя перебоев;
- бюджетный размер, как сооружения, так и обслуживания;
- практически бесперебойный функционал, ведь в их составе нет приборов, способных выйти из строя в неподходящий момент;
- возможность самостоятельно отремонтировать систему, если, конечно, ремонтировать нужно будет не котел.
Минусы тоже есть. Необходимы точные расчеты диаметра труб для того, чтобы контур полноценно выполнял свои функции. Диаметр будет немалым, что далеко не всегда устраивает собственников компактных коттеджей. В интерьере смотрится система с естественной циркуляцией не слишком презентабельно. Регулировать ее функционал невозможно. Однако схема обвязки напольного газового котла или настенного агрегата может быть модернизирована врезкой циркуляционного насоса, которым можно пользоваться в случае необходимости.
Вариант #2 — отопление принудительного типа
Контур с принудительным движением теплоносителя более комфортен, его работой владелец может управлять. Можно будет выбрать оптимальную для каждой из комнат температуру, и заданный хозяином режим будет автоматически поддерживаться. Только необходимо учесть, что подобная обвязка напольного котла и настенного генератора тепла требует электропитания. В случае перебоев, нередких для отечественных сетей, контур работать не будет. Если электричество не подведено, от данного вида отопления придется отказаться.
Минусы:
- сложная схема обвязки, включающая массу расходомеров, устройств для отвода воздуха, распределительных коллекторов, клапанов и др.;
- обязательная балансировка устройств;
- необходимость регулярного недешевого обслуживания;
- профессиональный монтаж и ремонт, отнимающий немало средств;
- дороговизна приборов и услуг установщиков.
Количество приборов, вмонтированных в сеть, можно снизить за счет применения принципа первично-вторичных колец. Устройств защиты и контроля будет меньше, но каждое из устроенных колец отопления необходимо будет оборудовать своим циркуляционным насосом. Состоящие из нескольких колец системы с напольным котлом мощностью меньше 50 кВт оснащаются гребенками-коллекторами, гарантирующими равномерную подачу теплоносителя к приборам.
В домах, построенных для многочисленных семейств, устраивают отопление с гидровыравнивателями. Гидравлические стрелки внедряют в схемы отопления с мощными котлами с мощностью свыше 50 кВт, подающими тепло не только в основной отопительный контур, но и, например, в систему «теплых полов».
Прибор гидравлического выравнивания распределяет тепло равномерно по всем приборам, исключая перепады давления в разных кольцах. Аналогичную работу в контурах с первично-вторичными кольцами только без выравнивания давления выполняют гребенки-коллекторы.
Какой тип устройства отопительной системы выберет владелец дома, должно зависеть не только от его желания, но в первую очередь от спектра задач, для решения которых монтируется контур:
- Небольшой загородный домик запросто можно оборудовать простейшей гравитационной системой самостоятельно.
- Домам с водяными полами в нескольких комнатах, с индивидуальным горячим водоснабжением потребуются сложные схемы обвязки котлов отопления со сложными функциональными приборами.
Обвязка настенного котла (видео)
Существует несколько вариантов выполнения обвязки такого котла. В видео ролике рассказывается о том, как это правильно сделать.
У представленного котла была сварена новая рама совместно с креплением его к потолку и стенам. Его установка осуществлялась под руководством газовой службы.
Схема обвязки
От котла отходят 4 тройника, на каждом из них стоит заглушка. По патрубкам, на которые установлены тройники, осуществляется подача и выход холодной и горячей воды. Тройники необходимы для того, чтобы упростить промывание котла. При необходимости его не нужно будет демонтировать со стены – достаточно просто открыть заглушки, подключить аппарат, и он с помощью реагентов промывает котел.
При установке фильтров нужно обратить внимание на их расположение – они должны быть установлены горизонтально, в обратном случае, находящаяся в них сеточка промывать не сможет. На входе с горячей водой должен стоять обратный клапан
Он будет служить своего рода защитой от выхода воды из системы в случае ее отключения
Он будет служить своего рода защитой от выхода воды из системы в случае ее отключения.
Трехконтурная обвязка отопительной системы
По схеме холодная вода подводится по магистрали через тройник к котлу и при включении ГВС (горячего водоснабжения) происходит нагрев воды. Затем она поступает на выход и подается к точкам потребления и бойлеру. При обустройстве отопительной системы по заданной схеме получается, что перекрывая кран на бойлере, можно получить горячую воду с котла.
- К бойлеру осуществляется подача холодной воды. На этой магистрали стоит обратный клапан, и на выходе получают горячую воду, которая проходит через установленный фильтр грубой очистки. Она раздается на точки потребления и идет на подпитку коллектора. На этой магистрали также стоит обратный клапан. Он предупреждает потерю давления и воды в системе. Из бойлера и гидравлического разделителя выполняется сброс жидкости, которая собирается предусмотренной леечкой. Под ней стоит фильтр.
- Вторая ветка предназначена для подачи воды в радиаторы. На ней стоит воздухосброс и один обычный воздушник. Воздух можно стравить еще и через насос. Подключение радиаторов происходит через коллекторы и трубы. Они устанавливаются по шаблону, чтобы расположение труб было строго симметричным.
- В обвязке предложенной схемы присутствует третья магистраль, которая идет на создание системы «теплый пол». Для него предусмотрены 4 ветки. Имеются 2 термометра – один стоит на подаче, а другой на обратке. В случае если разница между их показаниями будет больше, чем 10 градусов, температуру нужно выровнять с помощью насоса, изменяя скорость, а также при помощи трехходового крана. Регулировка может осуществляться несколько дней, чтобы прийти к оптимальной температуре.
