Схема однотрубной отопительной системы для частного дома

4 Плюсы и минусы

На сегодняшний день однотрубное отопление довольно популярно в сфере малоэтажного строительства. Это обусловлено недорогой стоимостью отопительной системы и возможностью установить ее своими руками. Однако у этой системы существуют и иные достоинства:

  1. 1. Обустройство магистрали требует минимум труб.
  2. 2. Гидравлическая стойкость — теплоотдача всех элементов системы не изменяется во время отключения отдельных контуров.
  3. 3. Эстетически привлекательный вид.
  4. 4. Низкая инерционность и время нагрева батарей благодаря меньшему, в отличие от двухтрубной схеме, количеству теплоносителя в магистрали.
  5. 5. Простота монтажа и удобство эксплуатации.

Во время подключения устройств управления и контроля систему отопления можно полностью автоматизировать. Также возможно подключение к системе «Умный дом» — в таком случае можно устанавливать оптимальные режимы отопления с учетом времени дня, сезона и иных факторов.

Главным недостатком однотрубного отопления считается дисбаланс нагрева батарей с учетом длины магистрали. Теплоноситель остывает по мере циркуляции по контуру. Из-за этого батареи, которые установлены далеко от котла, прогреваются меньше, в отличие от близко находящихся. Поэтому рекомендуется устанавливать чугунные радиаторы, которые медленно остывают.

Установка насоса дает возможность тепловому носителю равномерно обогревать все контуры, но при значительной длине основной магистрали отмечается значительное остывание воды. Снизить это можно несколькими способами:

  1. 1. Разрабатывают проект с рациональной установкой батарей по все помещениям — самые мощные устанавливаются в спальнях и детских комнатах. С учетом остывания жидкости далее находятся кухня и гостиная, завершается контур нежилыми помещениями.
  2. 2. С учетом удаления от котла в батареях увеличивают количество секций. Это повышает теплопроводящую поверхность, позволяя равномерно обогревать помещение.

Эти мероприятия практически избавляют от недостатков однотрубной системы, тем более для двухэтажных домов, для которых такой способ обогрева считается самым выгодным.

Однотрубная отопительная система является надежной и простой в эксплуатации. Но для более эффективного обогрева дома нужно тщательно подбирать все отдельные элементы во время установки всего оборудования. Для этого лучше всего обратиться за помощью к опытным специалистам, которые смогут выполнить точный расчет и произвести установку всех приборов.

https://youtube.com/watch?v=vkXy8qoEukQ

1 Принцип работы

Схема отопления в одну трубу работает благодаря постоянной циркуляции теплового носителя. Циркулируя по трубам от котельного оборудования к радиаторам и обратно, он передает тепловую энергию и прогревает все помещения в доме. Тепловым носителем может являться пар, воздух, антифриз или вода. Больше всего популярны водные системы отопления.

В основе классического отопления находятся законы физики — гравитации, конвекции и тепловое расширение жидкого теплоносителя. Нагреваясь от котла, вода начинает увеличиваться в объеме, создавая давление в трубах. Помимо этого, она становится не такой плотной и более легкой. Подталкиваемый снизу более тяжелой и холодной водой теплоноситель начинает устремляться вверх, потому выходящая труба из котла постоянно направляется вертикально.

Система отопления с естественной циркуляцией называется также гравитационной или самотечной. Для организации передвижения воды нужно соблюдать определенный угол уклона труб, который обязан равняться 3−4 мм на один метр трубопровода.

Объем воды во время нагревания начинает увеличиваться, создавая в центральном трубопроводе давление. Но поскольку вода не может сжиматься, то даже незначительное увеличение давления может привести к разрушению отопительного оборудования. Потому в любой системе должен находиться расширительный бак.

Самотечная система обогревания, достоинства и недостатки

В этом виде системы отопления частного дома горячая вода, подогретая внутри котла (обычно твердотопливного), движется наверх, после чего оказывается в отопительных батареях. От них тепло идет в помещение и снова направляется в обратный трубопровод. Из него уже попадает в нагревательный котёл. Постоянное движение нагретой воды обеспечивается необходимым наклоном подающего(прямого) трубопровода и обратки, а так же применением труб различного диаметра. Для подачи от котла используются трубы меньшего диаметра, а для обратки, трубопровода, в котором вода направляется в котёл, большего.

Самотечная схема разводки системы водяного отопления частного дома обладает специфическим устройством в виде открытого, соединённого с внешним пространством, расширительного бака, смонтированного вверху трубопровода. Бак предназначается для забора части воды при её нагреве, поскольку этот процесс сопровождается увеличением объема теплоносителя. Расширительный бак, заполненный водой, создаёт гидравлическое давление в системе отопления, нужное для движения жидкости.

При остывании воды её объем уменьшается. Часть жидкости из открытого бака снова поступает в систему трубопровода. При этом обеспечивается необходимая непрерывность циркуляции потока воды.

Самотечная система отопления имеет следующие преимущества:

  • Равномерность распределения тепловой энергии
  • Устойчивое действие
  • Автономность от электросетей

У самотечной системы отопления есть и недостатки:

  • Сложный монтаж. Требуется соблюдение угла уклона трубопроводов
  • Значительная протяженность труб
  • Потребность применения разнокалиберных труб
  • Инерционная система. Она снижает степень управления отопительным процессом
  • Потребность нагрева воды до относительно высокой температуры, что ограничивает использование полипропиленовых материалов для труб
  • Значительный объем трубопровода
  • Невозможность подключить «тёплые полы»

Варианты исполнения однотрубной системы отопления

Различаются естественный и принудительный тип циркуляции, также схема может разделяться по типу:

  1. Источника тепла. Это могут быть твердотопливный, газовый, электрический котлы.
  2. По теплоотдающим приборам, в качестве которых применяются радиаторы или контур теплого пола.
  3. По устройству транспортировки. Если теплоноситель поступает самотеком, требуется разгонный участок движения, если монтируется принудительная циркуляция, устанавливается насос.
  4. В зависимости от оборудования для компенсации избыточного давления. Используются расширительные баки открытого или закрытого типа.

Также в расчет берутся виды труб по материалу изготовления, виды водопроводной арматуры.

Схемы с естественной и принудительной циркуляцией

Естественная циркуляция обозначает, что теплоноситель транспортируется по трубе самотеком, принудительная – с помощью насоса. Первый вариант требует монтажа трубопроводов с определенным уклоном для обеспечения тока воды. Также нужен разгонный участок для получения нужного давления, которое и перемещает жидкость. Разгонный участок – вертикальный патрубок, отходящий от котла. По патрубку поднимается теплоноситель, затем по трубопроводу, соединенному с патрубком, поступает вниз, заполняя всю тепловую магистраль и радиаторы.

Если схема однотрубного отопления самотеком выполняется с верхней разводкой для 2-х этажных домов, разгонным участком служит подающий патрубок, только он поднимается на нужный уровень. При монтаже одноконтурной системы в одноэтажном строении с горизонтальной разводкой нужен разгонный коллектор высотой не меньше 150 см от уровня первого установленного радиатора.

Самотечные схемы зависят от количества поворотов – чем их больше, тем труднее транспортировка носителя, поэтому рекомендуется делать не более 2-х поворотов на всю магистраль. Также гравитационный тип транспортировки создает проблемы с прогревом крайнего прибора отопления – остывающая вода плохо прогревает батарею, приходится увеличивать количество секций.

Поможет установка насоса, который можно ставить на любом повороте магистрали. Работа насоса нивелирует все недостатки одноконтурной схемы, ускоряет движение теплоносителя, гарантирует проход жидкости по любым поворотам. Перед монтажом насоса нужно определиться с зоной – несмотря на возможность ставить в любой точке, в расчет принимается взаимодействие резиновых деталей с горячей водой, что снижает срок службы прибора. Поэтому рекомендуется ставить насосы на трубопроводе обратного течения носителя, где циркулирует вода с малой температурой.

Выбирая схему, следует учитывать достоинства принудительной вентиляции:

  • упрощенная реализация сложных схем отопления с поворотами, подъемом теплоносителя на 2-й этаж, мансарду;
  • не придется покупать трубы разного диаметра;
  • нет нужды просчитывать угол наклона каждого отрезка трубопровода.

Есть и недостатки – зависимость от электропитания, возможность засорения прибора и наличие затрат на обслуживание (оплата счетов за электричество).

Открытая и закрытая системы

Различаются схемы по типу расширительного бака, который монтируется вместе с системой. Если это закрытая емкость – система закрытая, если нет крышки – открытая. Устанавливается бак в самой высокой точке системы. В герметичных баках есть отвод для слива излишков воды или внутреннее пространство разделено мембраной расширительного типа – при избытках жидкости газ в одной половине сжимается, мембрана вытягивается, как только объем жидкости нормализуется, мембрана возвращается в исходное положение и обеспечивает нужное давление. Закрытая система очень проста в монтаже и применении.

Открытый бак также ставится в самой высокой точке схемы, но при этом у бака нет крышки, поэтому не исключено взаимодействие с кислородом, поступающим в трубы, – повышается риск завоздушивания. Плюс использования именно открытой системы в отсутствии необходимости следить за давлением и возможностью изготовления расширительного бака из подручного материала. Пользователи отмечают еще ряд минусов – в бак нужно доливать воду, нельзя применять антифриз (теплоноситель будет испаряться, а его пары ядовиты), кислород в теплоносителе быстрее изнашивает трубы.

Двухтрубная система отопления с верхней разводкой

Установка двухтрубной системы отопления с верхней разводкой минимизирует или полностью устраняет многие вышеописанные недостатки. В данном случае подключение радиаторов происходит параллельно.

Для ее монтажа необходимо значительно больше материалов, так как устанавливаются две параллельные магистрали. По одной из них протекает горячий теплоноситель, а по другой – остывший. Почему эту систему отопления с верхним розливом предпочитают для частных домов? Одним из весомых преимуществ является относительно большая площадь помещения. Двухтрубная система может эффективно поддерживать комфортный уровень температуры в домах с общей площадью до 400 м².

Кроме этого фактора для схемы отопления с верхним розливом отмечают такие важные эксплуатационные характеристики:

  • Равномерное распределение горячего теплоносителя по всем установленным радиаторам;
  • Возможность установки регулирующей арматуры не только на обвязку батарей, но и на отдельные контуры отопления;
  • Монтаж системы водяного теплого пола. Коллекторная система распределения горячей воды возможна только при двухтрубном отоплении.

Для организации принудительного верхнего розлива в системе отопления необходим монтаж дополнительных узлов – циркуляционного насоса и мембранного расширительного бака. Последний заменит открытый расширительный бак. Но место его установки будет другим. Мембранные герметичные модели монтируются на обратной магистрали и обязательно на прямом участке.

Преимуществом подобной схемы является необязательное соблюдение уклона трубопроводов, характерное для верхней и нижней разводки отопления с естественной циркуляцией. Требуемый напор будет создаваться циркуляционным насосом.

Но есть ли у двухтрубной принудительной системы отопления с верхней разводкой недостатки? Да, и один из них – зависимость от электроэнергии. Во время отключения электричества перестает работать циркуляционный насос. При большом гидродинамическом сопротивлении естественная циркуляция теплоносителя будет затруднена. Поэтому при проектировании схемы системы отопления однотрубной с верхней разводкой нужно выполнить все требуемые расчеты.

Также следует учитывать такие особенности монтажа и эксплуатации:

  • При остановке насоса возможно обратное движение теплоносителя. Поэтому на ответственных участках необходим монтаж обратного клапана;
  • Чрезмерный нагрев теплоносителя может стать причиной превышения критического показателя давления. Помимо расширительного бака в качестве дополнительной меры защиты устанавливают воздухоотводчики;
  • Для повышения эффективности работы системы отопления с верхней трубной разводкой нужно предусмотреть автоматическую подпитку теплоносителем. Даже небольшое снижение давления ниже нормы может привести к уменьшению нагрева радиаторов.

Видеоматериал поможет наглядно увидеть разницу для различных схем отопления:

Большая часть отопительных систем многоквартирных и частных домов построена именно по этой схеме. В чем ее преимущества и есть ли недостатки?

Может ли быть смонтирована двухтрубная система отопления своими руками?

Конвектор в двухтрубной отопительной системе

Различие между верхней и нижней разводкой

Разводка трубопроводов может быть верхней, либо нижней. Большой разницы нет, однако каждый из этих видов рекомендуется применять только в строго определенных условиях.

Подключение нижнего однотрубного отопления очень часто осуществляется в частных, жилых домах. Выбор нижнего типа подключения обусловлен там, что так просто красивее выглядят трубы, при этом они не сильно бросаются в глаза, а при желании их можно полностью замаскировать, скрыв от взора.

  • Верхнее подключение зачастую используется в коммерческих, нежилых помещениях.
  • Это обусловлено требованиями безопасности, которые не диктуют, но рекомендуют располагать трубопроводы системы отопления на возвышенности.
  • Это позволяет избежать случайного задевания и деформации труб путем физического воздействия.
  • Такая система разводки применяется на складах, в офисных помещениях фактических всех компаний.
  • Отлично подойдет в том случае, если нет стены, чтобы скрыть нижнюю систему разводки.

Обе разновидности имеют возможность реализации естественной и спровоцированной циркуляции воды.

Система водяного отопления

Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.

Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.

Система водяного отопления может быть конструктивно
реализована по двум схемам:

Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)

Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.

Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.

Разводка труб отопления

Однотрубная система отопления дома

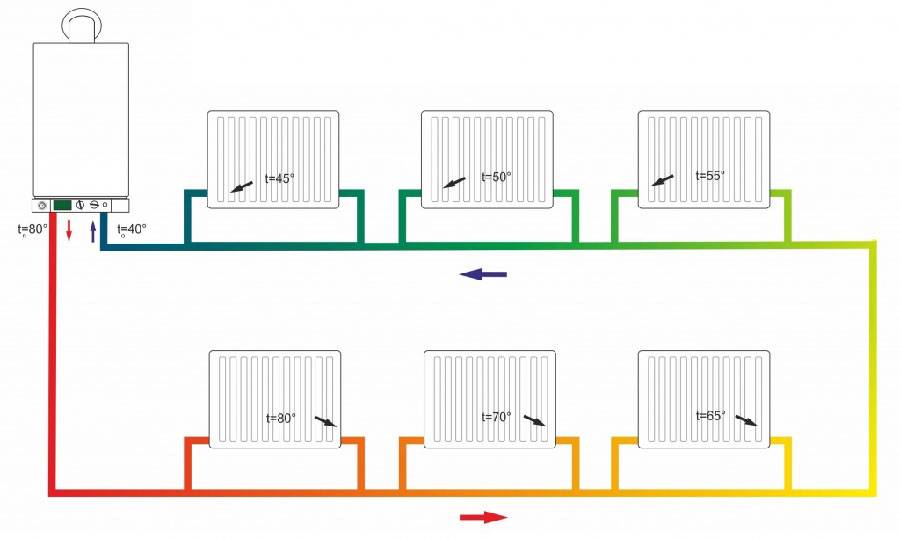

Схема однотрубной системы отопления представлена на фото.

Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.

Как снизить потери тепла при однотрубной системе отопления:

увеличить число секций в последних радиаторах (два-три последних);

увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;

обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.

Двухтрубная система отопления дома

Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.

Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.

Коллекторная (лучевая) разводка

Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.

Схема коллекторной (лучевой) разводки

Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.

К числу недостатков относят:

относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);

эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;

большие по размеру радиаторы отопления;

вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.

Водяное отопление пола в доме

Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.

Система водяного отопления пола

Монтаж системы теплого водяного пола выполняется в три этапа:

укладка утеплителя или устройство чернового пола;

правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;

заливка стяжки на систему труб.

Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.

Рекомендации по монтажу

Уменьшить значимость минусов однотрубной системы рекомендуется, выполнив следующие условия:

  • Чтобы теплоотдача дальних радиаторов не снижалась, увеличивают площадь отдачи – чем дальше от котла, тем больше секций.
  • Учитывают необходимое потребление тепла в помещениях различного назначения. Самыми тёплыми должны быть спальни и детские, а вот в кухне жара ни к чему – там и так достаточно источников тепла. Поэтому отопительный контур рационально провести так, чтобы первыми на пути теплоносителя оказались именно батареи или тёплый пол в жилых помещениях, а последними – нежилые помещения.
  • Если выполнение предыдущей рекомендации невозможно в существующей планировке дома, обогрев помещений регулируют иначе: в кухне устанавливают самую короткую батарею, в жилых комнатах – самые длинные. В нежилых помещениях, где тепло не требуется, можно обойтись и вовсе без теплоотдающего прибора, проведя через них одну лишь трубу.
  • Для обеспечения циркуляции трубопровод прокладывают с небольшим уклоном: не менее 0,5 см на каждый метр в безнасосной системе, от 0,3 см на метр – при наличии насоса.
  • Насос обычно устанавливают на участке трубопровода с минимальной температурой теплоносителя – между последним теплоотдающим прибором и источником тепла. Это позволяет продлить срок его эксплуатации.
  • Высота разгонного коллектора – 2,2 м, его верхняя точка должна быть выше подключения к первому радиатору не менее чем на 1,5 м.
  • Расширительный бак можно установить на чердаке, утеплив его.
  • Для удобства обслуживания и увеличения срока эксплуатации мембранный бак устанавливают на участке теплосети с наименьшей температурой рабочей среды. Однако, если в системе есть подъем, для установки выбирают самый высокий участок трубопровода.

https://youtube.com/watch?v=videoseries

Двухтрубная система отопления

Данная конструкция имеет более сложное устройство, но и отличается эффективностью и функциональностью.

Вложенные средства компенсируются комфортностью для людей, простотой обслуживания и модернизации.

Принцип действия и схема работы

Двухтрубные коммуникации представляют собой два стояка и расположенные между ними радиаторы, теплый пол и другие потребители тепла. Подача проводится по одной линии, по обратной ветке охлажденная жидкость возвращается в котел. Именно поэтому такие конструкции называются двухтрубными.

Классификация: нижняя и верхняя разводки

Различают два типа систем по расположению магистралей. Выбор осуществляется исходя из особенностей строения и возможностей выделения площадей под дополнительное оборудование. Классифицируются двухтрубные коммуникации на вертикальные для высотных домов и горизонтальные для одноэтажных строений.

При верхнем варианте вся развязка обустраивается на чердаке или техническом этаже здания. Одновременно производится монтаж расширительного бака, который тщательно утепляется. После котла монтируют помпу, подающую теплоноситель на верхний уровень.

В случае с нижней разводкой горячий стояк располагается выше обратки. Отопительный котел устанавливается в подвале или на первом этаже с заглублением ниже пола. К трубопроводу подключают верхнюю воздушную магистраль для стравливания воздуха из радиаторов.

Достоинства и недостатки

Основные преимущества двухтрубной конструкции состоят в следующем:

  • Одновременная передача теплоносителя в потребители позволяет регулировать температуру индивидуально в каждом помещении. При необходимости радиаторы перекрываются полностью, если комнатой длительное время не пользуются.
  • Возможность снять для ремонта или замены отдельные приборы не отключая подачу тепла в остальные батареи. Для этого используются шаровые краны, с помощью которых перекрывается поток воды на входе и выходе из радиатора.
  • Нет необходимости установки центробежного насоса. Вода поднимается из котла вверх за счет разности температуры на входе и выходе.
  • Выбор попутного или тупикового варианта конструкции. Это дает возможность сбалансировать распределение тепла без проведения постоянных настроек и регулировок.

Недостатки конструкции такие:

  • Использование при строительстве большего количества труб и комплектующих. Это приводит к усложнению строительства, росту затрат финансов и времени.
  • Росту стоимости, если магистраль изготавливается из стали или алюминия. Использование армированных полипропиленовых труб значительно сокращает бюджет строительства.
  • Не всем нравится обилие коммуникаций в интерьере. Их можно прятать в стены или коробы. А это — дополнительные расходы и сложности с обслуживанием.

Достоинства и недостатки однотрубной теплосети

Плюсы такого отопительного контура особенно ярко проявляются, если монтаж и обслуживание теплосети выполняются своими руками:

  • простота монтажа,
  • небольшой расход материалов;
  • низкая стоимость,
  • быстрое прогревание батарей.

Недостатков у этой простой системы практически нет, если её используют для обогрева небольшого дома.

С ростом общей площади помещений становится заметным, а иногда и критичным, основной минус теплосети – теплопотери на каждом теплоотдающем приборе – чем дальше батарея от начала контура, тем меньше она нагревается.

Отсюда следует и второй недостаток – сложность, а иногда и невозможность применения такого теплового контура для обогрева строений с большой общей площадью.

Подключение радиатора отопления к однотрубной системе

Можно подключить радиаторы отопления по диагональному, боковому и нижнему типам соединения.

Подробнее рассмотрим все:

  1. Диагональное (перекрестное) считается самым эффективным. При этом подключении нет потери тепла, и отопление поступает на большую площадь. Чтобы выполнить соединение, необходимо подающий трубопровод соединить с верхним патрубком радиатора, отводящий – с нижним патрубком, который расположен с другой стороны радиатора. Если подключается большое количество секций, то применяется только диагональная схема.
  2. Боковое одностороннее соединение используется для обеспечения равномерного прогрева всех секций радиатора. В этом случае подающий и отводящий трубопроводы монтируются по одной стороне радиатора – поступление в верхнюю точку, обратный ток воды – в нижнюю точку. Боковая односторонняя схема чаще применяется, если формируется верхняя разводка системы отопления.
  3. Нижний тип подключения не является самым эффективным, но если нужно скрыть магистраль под напольным покрытием, то подводящий и отводящий трубопроводы присоединяются к нижним патрубкам радиатора с разных сторон батареи.

Вертикальная однотрубная система

В домах с двумя и более этажами можно установить вертикальную однотрубную разводку. В ней применяется такое же оборудование, как и в горизонтальных конструкциях. Разница заключается только в конфигурации контура, где батареи устанавливаются на разных этажах друг над другом.

На рисунке: вариант а– с односторонним подключением, б– с двухсторонним, в–опрокинутая циркуляция

Существует три варианта вертикальных теплосистем:

  • С односторонним подключением – на этаже к линии крепится один радиатор. Теплоноситель подается наверх, а затем стекает вниз под действием силы тяжести. Разводка делается на чердаке.
  • С двухсторонним подключением – к линии крепится по два радиатора. Разводка располагается наверху, носитель стекает по трубам вниз.
  • С опрокинутой циркуляцией – горячая вода поступает снизу, проходит по трубам и батареям вверх, а затем стекает вниз. Разводящие магистрали располагаются в подвале или подполе.

Тепловая схема с верхней разводкой требует наличия чердачного помещения. В системе с опрокинутой циркуляцией подача носителя происходит снизу, поэтому такое отопление походит для домов без чердака.

Устройство и принцип раздачи теплоносителя

Система называется однотрубной, поскольку нагретая вода подается и уходит из радиаторов отопления по единому коллектору. Трубопровод является общим для всех батарей, подсоединенных к магистральной ветви. То есть, входная и выходная подводка каждого отопительного прибора подключается к одной трубе, как показано на примере схемы теплоснабжения одноэтажного здания.

Классический вариант закрытой схемы с принудительным движением теплоносителя, подключенной к газовому котлу

Как работает однотрубная радиаторная система отопления:

  1. Поступающий от котла прогретый теплоноситель достигает первой батареи и делится тройником на два неравных потока. Основная масса воды продолжает двигаться прямо по магистрали, меньшая часть затекает в радиатор (примерно 1/3).
  2. Отдав тепло стенкам батареи и охладившись на 10—15 °С (в зависимости от мощности и реальной отдачи радиатора), малый поток через выходящий патрубок возвращается в общий коллектор.
  3. Смешиваясь с основным потоком, охлажденный теплоноситель снижает его температуру на 0.5—1.5 градуса. Смешанная вода доставляется к следующему отопительному прибору, где цикл теплообмена и охлаждения главного потока повторяется.
  4. В результате каждая последующая батарея получает теплоноситель с более низкой температурой. В конце остывшая вода направляется обратно в котел по той же магистрали.

Цвет и размер стрелок на рисунке характеризует температуру и количество воды соответственно. Сначала потоки разделяются, потом смешиваются, остывая на пару градусов

Чем ниже температура циркулирующей воды, тем меньше тепла достается последним обогревателям. Проблема решается тремя способами:

  • в конце магистрали ставятся батареи повышенной мощности – наращивается число секций либо увеличивается площадь панельных стальных радиаторов;
  • путем увеличения диаметра трубы и производительности насоса повышается расход теплоносителя через основной коллектор;
  • комбинация двух предыдущих вариантов.

Подключение радиаторов к единой распределяющей магистрали – главное отличие однотрубной разводки от остальных двухтрубных систем, где подача и возврат теплоносителя организован по двум раздельным ветвям.

Виды однотрубных систем

Однотрубное отопление бывает регулируемым и нерегулируемым. В нерегулируемой конструкции батареи подсоединяются последовательно, и теплоноситель в каждый следующий элемент подходит в более прохладном виде.

По схеме установки бывают следующие разновидности конструкций:

  1. Вертикальные устройства имеют вертикальный стояк, по которому поднимается вода при нагреве. Конструкция не зависит от электричества, и перемещение теплоносителя производится естественным образом. Нижняя схема используется для зданий, которые не имеют чердачных помещений.
  2. Горизонтальная разводка системы отопления не имеет стояка. Оборудование прячется внутрь напольного покрытия. Рекомендуются подобные структуры для одноэтажных и двухэтажных построек.
  1. При монтаже замыкающих участков магистралей используются тупиковые конструкции.
  2. Привлекаются попутные схемы, которые устанавливаются на небольших площадях.

Выбор отопительного котла

Водяное отопление по одноконтурной схеме предполагает проводить одну трубу, и такую небольшую нагрузку можно поддерживать котлом любого типа – электрическим, газовым, твердо- или жидкотопливным, комбинированным агрегатом. Поэтому выбор котла чаще всего зависит от доступности того или иного вида топлива в конкретном регионе.

Без подведенного газа из центрального газопровода проще и дешевле будет сделать отопление в частном доме на твердом топливе – дровах, угле, пеллетах.

Электрический котел отопления – крайняя мера, при условии отсутствия газа или места для хранения большого объема дров или угля.

Геотермальные котлы и источники энергии на солнечных батареях мы пока не рассматриваем в силу их редкого использования и дороговизны приобретения и монтажа.

Выбрав котле, необходимо определиться с его тепловой мощностью. Стандартная формула расчета – на 10 м2 отапливаемой площади нужно потратить 1 kW тепловой энергии. Дальше все просто: для расчета общей мощности котла необходимо перемножить длину и ширину здания, разделить результат на 10, умножить новый результат на 1 kW.

Пример: при габаритах дома 9 х 12 метров тепловую мощность котла получим так: ((12 х 9) / 10) х 1 kW = 10,8 kW. Но это – не окончательные цифры: к нашим 10,8 kW прибавьте до 20% запаса, когда котел отопления дома вынужден работать длительное время на полную мощность – при низких температурах или пристроенном помещении, которое раньше не входил в расчеты мощности. Конечный результат -12-14 kW.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
