Нормативы для опрессовки системы отопления и проведение гидравлических испытаний

Гидравлический расчёт системы отопления: что это такое?

Испытаниям должна сопутствовать уличная температура не менее 5 градусов выше 0. Оборудование включают в нижнюю часть обвязки, в обратку. Защитные панели, если есть, временно удаляют.

Процедура:

  1. Через подающую трубу систему заполняют теплоносителем.
  2. Элеваторным узлом настраивают показатель давления.
  3. Сотрудники УК составляют акт результатов проверки.

Каждый собственник вправе потребовать копию документа на руки.

Расход воды для трубопровода

Систему отопления разбивают на участки, каждый из которых заканчивается с радиатором. Чтобы найти количество использующегося теплоносителя применяют формулу: GV = (860*q)/(∆t*3600*ρ), где:

  • GV — искомая величина, л/с.
  • q — мощность радиатора, кВт;
  • Δt — разность температур между прямым и обратным стояками, ° C;
  • ρ — плотность воды, кг/дм3.

Циркуляционный насос

Необходим для определения потери давления в системе. Результат — показатель, гарантирующий пропускание воды через обвязку: Z = P — R*L, где:

  • P — начальное давление, Па.
  • R — удельное сопротивление труб естественному трению жидкости о стенки, Па/м.
  • L — длина обвязки между двумя радиаторами, м.
  • Z — потери давления, Па.

Для двухтрубной системы используют сумму измерений прямого и обратного теплоносителей.

Расширительный бак

Для вычисления находят длину обвязки в квартире и подсчитывают количество секций радиатора. Вместимость определяется по формуле: V = 0,1*(S*L + N*VR), где:

  • V — искомый объем, м3.
  • S — площадь поперечного сечения труб, м2.
  • L — длина обвязки, м.
  • N — количество секций радиатора, а VR — вместимость одной, м3.

VR указывают в паспорте устройства.

Правила проведения гидравлических испытаний

Гидравлические испытания принято проводить с учетом определенных правил, позволяющих обеспечить безопасность последующей работы тепловых сетей:

Используется гидравлический метод, при этом важно соответствие наружного воздуха отрицательным температурам. Если строительные работы нужно завершить в сжатые сроки или закончить внезапно, гидравлические испытания можно заменить полной проверкой неразрушающими методами регуляции сварных швов, которые появились в результате монтажа

Все результаты операции фиксируются в паспорте. При запуске температура жидкости тепловых сетей при проведении процедуры не может быть выше 40-45 градусов по Цельсию. Заполняются трубы водой, температура которой достигает 70 градусов, не более. Допустимый период времени, когда поступает давление – 10 минут, после чего давление постепенно понижается до рабочих показателей

Когда гидравлические испытания завершены, необходимо тщательно осмотреть трубопровод на предмет механических повреждений и физических недостатков. Как менялась скорость увеличения давления, обязательно отражается в нормативно-технической документации. Зачем проводится тотальный контроль над течением операции? Связано это с огромными издержками, затрачиваемыми на гидравлические испытания, а, как известно, государство контролирует каждую потраченную копейку. Поэтому если документы отсутствуют, результаты аудиторской проверки от контролирующего органа станут для коммунальщиков неутешительными

Если выявлены дефекты тепловых сетей, по инструкции необходимо впустить воду и избавиться от дефектной трубы Специалисты обращают внимание, что компоненты тепловых сетей нельзя «подчеканивать» или обрабатывать другими методами. Когда труба заменена на новую, снова инициируются гидравлические испытания

Окончательный этап проверки заключается в приемке тепловых сетей контролирующим сотрудником и в установке соответствующего оборудования, предусмотренного в рамках реализации проекта Чтобы трубы не замерзли, траншею, где они находятся, необходимо засыпать землей. Еще одна важная особенность – за 1 раз нельзя проводить гидравлические испытания на участке, проверка которого занимает более 1 ч.

Похожие материалы на сайте компании

Волгатерм — Котельная автоматика ООО ДИЗАЙН ПРЕСТИЖ Отопление водоснабжение котельная 8(495)744-67-74 Ремонт отопления Ремонт водоснабжения… Закон о защите прав потребителей / СТАТЬЯ 17 Статья 17. Судебная защита прав потребителей 1. Защита прав потребителей осуществляется судом. 2. Иски…

Конденсационный настенный котел отопления Baxi LUNA Duo-tec MP 1.60 Технические характеристики: Производитель:BaxiСерия:LUNA Duo-tec MPТип котла:конденсационныйАртикул:71040510Полезная мощность, кВт:55Тип размещения:настенныйКоличество контуров:одноконтурныйКПД, %:107….

Особенности и порядок проведения опрессовки

Итак, как опрессовать систему отопления? В процессе проведения гидравлических испытаний опрессовочное давление бывает разным и зависит от назначения сетей и типа установленного оборудования:

  • узел вода тепловых сетей в дом опрессовывают при 16 атмосферах;
  • устройства отопления вентиляционной системы и ИТП испытывают при давлении в 10 атм.;
  • коммуникации отопления в многоэтажном доме опрессовывают при 10 атм.;
  • отопительные магистрали и приборы в частных сооружениях проверяются при 2-6 атмосферах.

Новые отопительные сети в только что построенном сооружения испытывают при давлении, превышающем в 1,5-2 раза рабочее. Если постройка старая, то данный показатель составляет 1,15-1,5 раза. Опрессовка чугунных отопительных приборов проводится при 6 атмосферах, а конвекторов – при 10 атм.

Опрессовочные мероприятия проходят в такой последовательности:

  1. В контур отопления заливают теплоноситель. Если отопительная система работает с использованием антифриза, то ее сначала опрессовывают с водой, а потом со штатным теплоносителем. При подготовке сети к новому отопительному сезону старый теплоноситель полностью сливают, а вместо него заливают чистую воду. При заполнении системы из нее одновременно спускают воздух. Для этого открывают воздухоотводчики на всех стояках или краны Маевского на отопительных приборах.
  1. Затем давление повышают до нужного показателя. При этом постоянно следят за цифрами на манометре. Вместе с этим проводят осмотр оборудования и магистрали на предмет выявления течи. Обязательным предстает осмотр скрытых трубопроводов.
  2. Повышенное давление в контуре поддерживают на протяжении получаса. Если в течение этого времени не обнаружено протечек или снижения давления на манометре, то считается, что система полностью герметичная и успешно прошла испытания. Допустимое понижение показателя составляет не более 0,1 атм., но только при условии отсутствия течи.

При появлении протечек проводят ремонтные работы, а после этого выполняют повторную процедуру опрессовки. После успешного прохождения гидроиспытаний составляют акт. Пример этого документа есть в СНиП.

Виды компрессоров, какой выбрать

Компрессоры, используемые для тестирования тёплых водяных полов, бывают ручными и электрическими.

Их основная задача — накачать трубопроводную магистраль водой или воздухом. При этом работа агрегата контролируется при помощи манометра.

Опрессовочный насос своими руками. Как опрессовать систему отопления.

Смотрите это видео на YouTube

Ручные насосы

Ручные приспособления для опрессовки являются механическими. Плюсом приминения считается невысокая цена, неприхотливость и простота использования. Они мобильны, для их работы не требуется источник питания. В состав механических компрессоров входят все необходимые комплектующие, такие как: шланги, манометр и бак.

К минусам можно отнести маленькую производительность. Если вы решили провести самостоятельно опрессовку таким насосом, то для качественного тестирования потребуется приложить большие усилия.

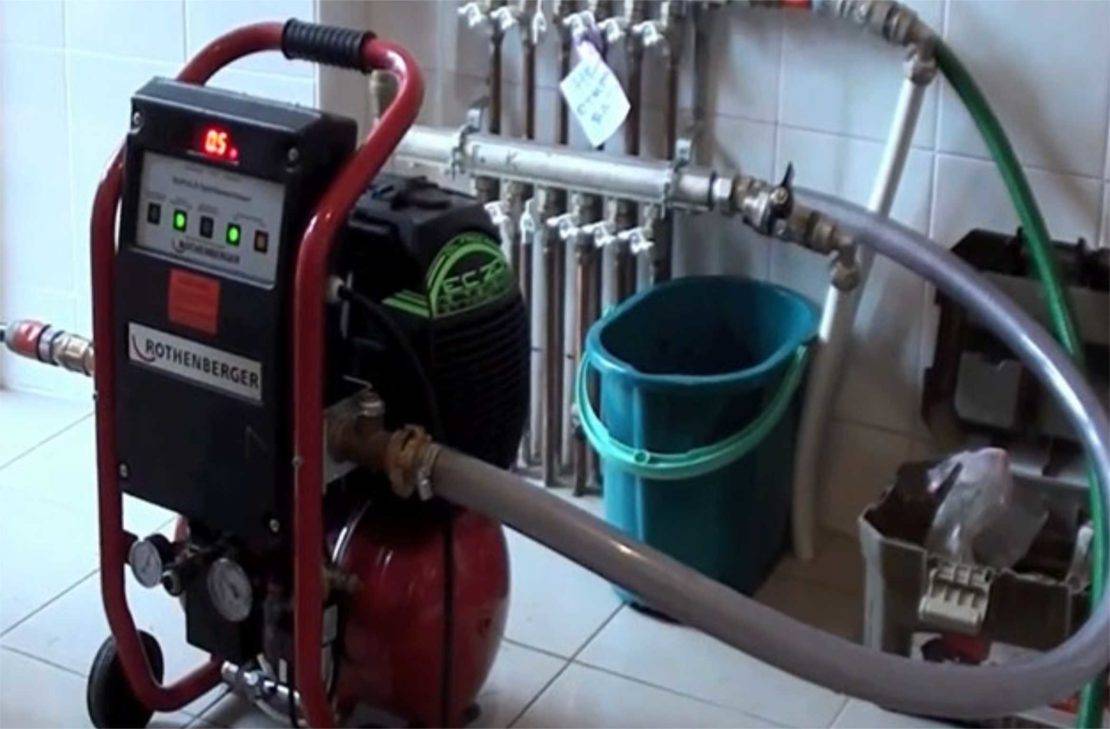

Электрические

Электрические компрессоры более громоздкие, цена их выше, но зато они полностью автоматизированы. При их использовании не потребуется прилагать вообще никаких усилий. С помощью гидронасоса легко добиться любого давления в системе. Чаще данные устройства используют профессионалы, когда требуется производить опрессовку часто, и в больших объёмах.

Несмотря на дороговизну таких насосов, существенным плюсом становиться фактор повышенной производительности, так как приспособление оснащено двигателем, что позволяет экономить время и силы.

Какой выбрать?

При выборе вида насоса для опрессовки, нужно учитывать следующие моменты:

  • объём системы отопления;
  • частоту проведения опрессовочных работ.

Если требуется опрессовать систему небольшого размера, то как вариант вполне подойдёт ручной компрессор, и покупать дорогой электрический прибор не имеет смысла.

Для проверки отопительной системы в комнате с большой площадью, мощности данного оборудования может быть не достаточно, поэтому лучше купить компрессорный насос электрического типа.

Гидравлический опрессовщик

Смотрите это видео на YouTube

Мы рекомендуем приобретать устройства, имеющие стальной, а не пластиковый корпус и оснащённый специальными клапанами, которые не позволяют подниматься давлению выше нормы.

Проведение процедуры гидроиспытания технологических трубопроводов

Последующее испытание проводится на финальном этапе уже после полной засыпки траншей и окончания действий на этом участке технологических систем. Предварительное тестирование можно проводить тогда, когда соединения набирают нужную прочность.

Считают, что любой из технологических трубопроводов прошел контроль, если в нем не произошел разрыв, и не нарушилась герметичность. Также, если остались целыми стыки, и не образовались протечки.

По завершении испытания технологических систем, их сразу засыпают землей и выполняют финальное тестирование. Во время данного мероприятия в технологических системах выполняется промывка водой, а проверяемые зоны отсекают от функционирующей системы посредством фланцев или заглушек.

Перед проведением испытания сеть и раструбные стыки заливают водой и выстаивают сутки. Финальное испытание выполняют без предохранительных вентилей и гидрантов. Вместо них ставят заглушки.

Технологические особенности и последовательность проведения опрессовки

Теперь поговорим о том, как опрессовать систему отопления. При проведении гидроиспытаний давление опрессовки может быть разным в зависимости от используемого оборудования и назначения сетей:

  • тепловой узел ввода в постройку опрессовывают при давлении 16 атм.;
  • системы ИТП и теплоснабжения вентиляции – при 10 атм.;
  • отопительные сети многоэтажных домов – 10 атм.;
  • отопительные контуры частных построек – 2-6 атм.

В новых зданиях отопительные сети опрессовывают при давлении, которое в 1,5-2 раза превышает рабочее. В старых ветхих сооружениях этот показатель снижают в 1,15-1,5 раза. При опрессовке чугунных радиаторов давление не должно превышать 6 атм., а при использовании конвекторов – 10 атм.

Последовательность проведения опрессовки:

  1. Отопительный контур заполняют теплоносителем. В случае использования антифриза сети сначала испытывают при заполнении водой, а потом с антифризом. Если система подготавливается к отопительному сезону, то теплоноситель полностью сливается, а контур снова заполняется водой. Одновременно с этим из магистрали стравливают воздух, используя краны Маевского на радиаторах или воздухоотводчики на стояках.
  1. После этого давление в системе повышают до расчетного показателя и следят за показаниями манометров. Одновременно с этим визуально осматривают магистраль и оборудование на предмет течи. Скрытые трубопроводы также обязательно осматривают.
  2. Отопительный контур выдерживают под высоким давлением на протяжении 30 минут. Если течи или падения давления не замечено, система прошла испытания. Иногда допускается снижение давления на 0,1 атм. при условии, что визуально течь не выявлена.

Если результаты испытаний отрицательные, проводят ремонтные работы, а затем выполняют повторную опрессовку. По завершении гидроиспытаний составляется акт (его образец представлен в нормативных документах).

Последовательность проведения работ

Мероприятия по гидравлической проверке выполняются в определённой последовательности. Рассмотрим основные этапы этого процесса:

  1. Очистка трубопроводной сети.
  2. Монтаж кранов, заглушек и измерительного оборудования (манометров).
  3. Подключение воды и гидравлического пресса.
  4. Наполнение коммуникации водой до нужного уровня.
  5. Проверка трубопроводной конструкции на наличие повреждений (деформированные места отмечаются).
  6. Ремонт проблемных участков.
  7. Выполнение повторной проверки.
  8. Отключение от трубопровода и удаление жидкости из системы.
  9. Демонтаж кранов, заглушек и манометров.

Все эти манипуляции необходимо производить в соответствии со строительными нормами и правилами, чтобы исключить халатность и аварийные ситуации.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Что такое опрессовка?

Опрессовкой называют гидродинамические испытания всех приборов сети и отопительных магистралей. Для этого в трубопроводах искусственного нагнетают и поддерживают на протяжении определенного времени высокое давление. Важным этапом проверки является оценка надежности и прочности всех составляющих элементов сети.

Проверяют следующее оборудование:

  • теплообменники;
  • отопительные приборы;
  • запорная и регулирующая арматура;
  • трубопроводы;
  • насосные агрегаты.

Также проверке подлежат важные элементы коммуникаций теплоснабжения:

  1. Котельные.
  2. Воздушно-тепловые завесы.
  3. Трубопроводы подогрева полов и специальные системы, предназначенные для нагревания других важных элементов.
  4. Теплоснабжающие коммуникации приточной вентиляции.
  5. Узлы ввода магистралей отопления в дом.
  6. Индивидуальные тепловые пункты и узлы.

Оборудование

Если опрессовка производится в централизованных отопителях, то персонал применяет штатные приспособления. Частное отопление или водоснабжение предполагает использование немного иных устройств. Электрический прибор, применяемый в работе, представляет собой специальный насос.

Существует два варианта насосов.

  • Ручной аппарат представляет собой автономное устройство. Система контролируется давлением, подаваемым при помощи рычага устройства. Насосы подобного типа считаются подходящими для небольшого частного дома. Применять ручной насос для объемных систем является довольно сложно, так как одновременно нужно нагнетать давление и контролировать показатели по встроенному манометру в агрегате.
  • Электронасосы более сложны и дороги. В опрессовке они удобны, так как в них изначально имеется возможность создания определенного давления. Нужные показатели вводятся оператором, а уже попадать в систему оно будет в автоматическом режиме. Такой опрессовщик необязательно покупать, если речь идет о частном одноразовом применении.

Обычно эти устройства есть в наличии в компаниях, предоставляющих услуги по опрессовке профессионально. Домашнее отопление редко тестируется ежегодно. Если сравнивать стоимость устройств, разница составит порядка 25%. Фирмы, оказывающие услуги по опрессовке иногда сдают свое оборудование напрокат. Можно уточнить цену на услуги, но обычно они идентичны стоимости самого оборудования.

Не во всех случаях работы можно проводить самостоятельно. Если эти работы нужны в качестве доказательства проверки целостности отопительной системы, то нередко нужен акт подтверждения. Такую бумагу выдадут только в том случае, если работы проведены с учетом всех нормативных требований и специалистами, имеющих на это специальное разрешение. Стоимость этой деятельности не прописана в законодательных нормах, обычно она рассчитывается индивидуально. Цены компаний бывают связаны с объемами систем, а также архитектурными особенностями зданий. Еще многое зависит от состояния запорной арматуры, установленной на системе.

Тарифы учитываются исходя из стоимости работ за час, варьируются они от 1000 до 2500 рублей. Однако если бумаг, подтверждающих проведение работ, не требуется, а желание заняться опрессовкой системы есть, то можно провести ее самостоятельно. При этом гидравлические испытания возможны даже при засоренных радиаторах и трубах. Гидравлические прессы отличаются разной мощностью. Насосные агрегаты, используемые для проверки систем, еще называются опрессовщиками.

Часто оборудование для опрессовки путают с другими видами устройств, например, гидравлический электропресс применяется для запрессовки подшипников, шестерней, валов и прочего. А также этим инструментом пользуются для штамповки пластиковых, резиновых изделий. Станок, представляющий собой гидравлический пресс, не используется для опрессовки отопительной системы. Это оборудование применяется обычно в автомастерских.

Еще существует пресс для опрессовки – это прибор, которым затягивают пресс-фитинги. Этот инструмент еще называют пресс-клещами, а его предназначение, конечно, связано с обустройством отопительной системы, однако, для опрессовки этот инструмент не подходит.

Что такое опрессовка системы отопления и водоснабжения

Отопление и водоснабжение — две системы, состоящие из большого количества самого разнообразного оборудования. Как известно, работоспособность любой многокомпонентной системы определяется самым слабым элементом — при выходе его из строя она останавливается полностью или частично. Чтобы выявить все слабые места и проводится опрессовка отопления и водоснабжения. Если говорить простым языком, специально поднимается давление намного выше рабочего, закачивая жидкость. Делают это при помощи специального оборудования, контролируют давление при помощи манометра. Второе название опрессовки — гидравлические испытания. Наверное, понятно почему.

Опрессовка отопления проводится после любого ремонта или перед отопительным сезоном

Когда проводится опрессовка системы отопления, давление поднимают на 25-80% в зависимости от типа труб, радиаторов, другого оборудования. Понятное дело, что такое испытание выявляет все слабые места — все, что не имеет запаса прочности, ломается, в изношенных трубах и ненадежных соединениях появляются течи. Устранив все выявленные неполадки, обеспечиваем работоспособность своего отопления или водоснабжения на некоторое время.

Если речь идет о централизованном отоплении, то опрессовка обычно проводится сразу после окончания сезона. В таком случае имеется приличный промежуток времени для ремонта. Но это не единственный случай, когда проводятся подобные мероприятия. Опрессовка еще проходит после ремонта, замены любого элемента. В принципе, это понятно, — надо проверить, насколько надежно новое оборудование и соединения. Например, вы спаяли из полипропиленовых труб отопление. Надо проверить, насколько качественными получились соединения. Сделать это можно при помощи опрессовки.

Если говорить об автономных системах в частных домах или квартирах, то новое или отремонтированное водоснабжение проверяется обычно просто пуском воды, хотя и тут проверка на прочность не помешает. А вот отопление желательно испытывать «на полную», причем и перед вводом в эксплуатацию, и после ремонта. Имейте в виду, что те трубопроводы, которые прячутся в стены, в пол или под подвесной потолок, необходимо испытать до того момента, как их закроют. Иначе, если при испытаниях окажется, что там есть утечки, придется все разбирать/разбивать и устранять проблемы. Мало кого это обрадует.

Процедура опрессовки

Этот способ проверки системы отопления предполагает осуществление гидравлических испытаний:

  • Теплообменников;
  • Бойлеров;
  • Труб.

Тем самым удается выявить протечки, которые указывают на разгерметизацию сети.

Прежде чем испытывать отопительную систему заглушками, следует изолировать систему теплоснабжения от водоснабжения, визуально оценить надежность всех соединений, а также проверить работоспособность и состояние запорной арматуры.

После этого отключаются расширительный бак и котел для промывки радиаторов, трубопроводов от разных отложений, мусора и пыли.

В процессе гидравлической проверки систему отопления заполняют водой, но при выполнении воздушных испытаний этого не делают, а просто подключают к сливному крану компрессор. Затем повышают давление до необходимой величины, и манометром следят за его показателями. Если отсутствуют изменения, то герметичность хорошая, следовательно, систему можно вводить в эксплуатацию.

Когда давление начинает снижаться сверх допустимой величины, значит, присутствуют дефекты. Протечки в заполненной системе найти совсем несложно. А вот, чтобы выявить повреждения во время испытания воздухом, следует на все соединения и стыки нанести мыльный раствор.

На выполнение воздушной опрессовки уходит не менее 20 часов, а на гидравлическое испытание — 1 час.

Исправив выявленные дефекты, процедуру повторяют заново, причем делать это приходится, пока не будет достигнута хорошая герметичность. После проведения этих работ заполняют акты опрессовки систем отопления.

Проверка отопительной сети воздухом, как правило, осуществляется, если невозможно заполнить ее водой, или при проведении работ в условиях низких температур, ведь жидкость просто может замерзнуть.

Особенности конструкции опрессовщика

Ручной аппарат с механическим приводом пользуется широким спросом ввиду простоты конфигурации и состоит из нескольких комплектующих:

  • емкости, в которой будет скапливаться жидкость в процессе диагностической работы;
  • гидравлического насоса с ручкой и манометром;
  • набора шлангов-рукавов.

Надежный вариант – ручной опрессовщик с системой двойных клапанов и шарнирной головкой, изготовленной из высокопрочной и антикоррозионной стали. Пользоваться таким приспособлением несложно. Шарниры рычага опрессовщика созданы из прочного материала, за счет чего обеспечивается точная передача усилий при минимальной амортизации. Долговечную работу манометра обеспечивает высоконадежный корпус, который производитель решил сделать из стального сплава. Шкала измерительного прибора представлена сразу тремя системами мер. Емкость произведена из листовой стали с предварительным оцинкованием, что обуславливает такие технические и эксплуатационные характеристики как устойчивость к воздействию отрицательных температур и агрессивным средам Вот почему пользоваться прибором можно даже при проверке емкостей, заполненных агрессивными жидкостями. Производитель опрессовщика представляет гарантию на отсутствие коррозии бачков в течение пяти лет.

Какое должно быть давление

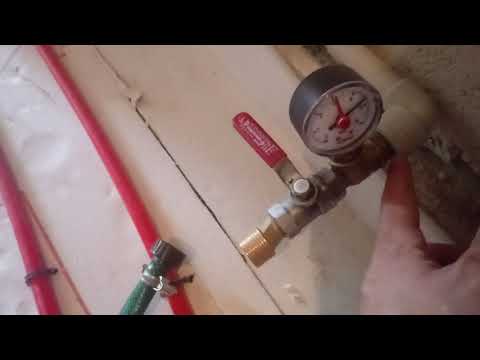

Манометр — прибор для измерения давления.

В частных домах рабочее давление в контуре составляет от полторы до двух атмосфер, в многоэтажных — до девяти атмосфер. Гидравлическая проверка системы проводится под более высокими нагрузками, которые должны быть минимум в полтора раза выше. Так как провести опрессовку системы отопления нужно правильно, следует опираться на строительные нормы. При этом разными нормами установлен различный минимальный уровень показаний стрелки манометра.

Например, в правилах № 41-001 от 2003 года сказано, что давление при опрессовке системы отопления должно быть минимум шесть десятых  мегапаскаля, что равно шести килограммам на один сантиметр квадратный. А вот в правилах № 3.05.01 от 1985 года минимальные показания манометра при проверке должны составлять два килограмма на сантиметр квадратный. Получается что старые правила более щадящие, лучше брать для примера новые требования.

Также отличается и время проверки. В одном источнике указано, что удерживать высокое давление в контуре нужно в течение пяти минут, во втором – в течение десяти минут. Сходится то, что:

  • по истечении пяти минут допускается падение давления на 200 грамм на сантиметр квадратный;
  • по истечении десяти минут допускается падение давления на 500 грамм на сантиметр квадратный.

Проверка выполняется при давлении, вполовину больше рабочего. Контур должен на протяжении десяти минут выдержать такое повышение.

Особняком стоят пластиковые контуры. Для них требования более жесткие. Допускается снижение давления на 600 грамм по истечении получаса, а после двух часов еще на 200 грамм на сантиметр квадратный.

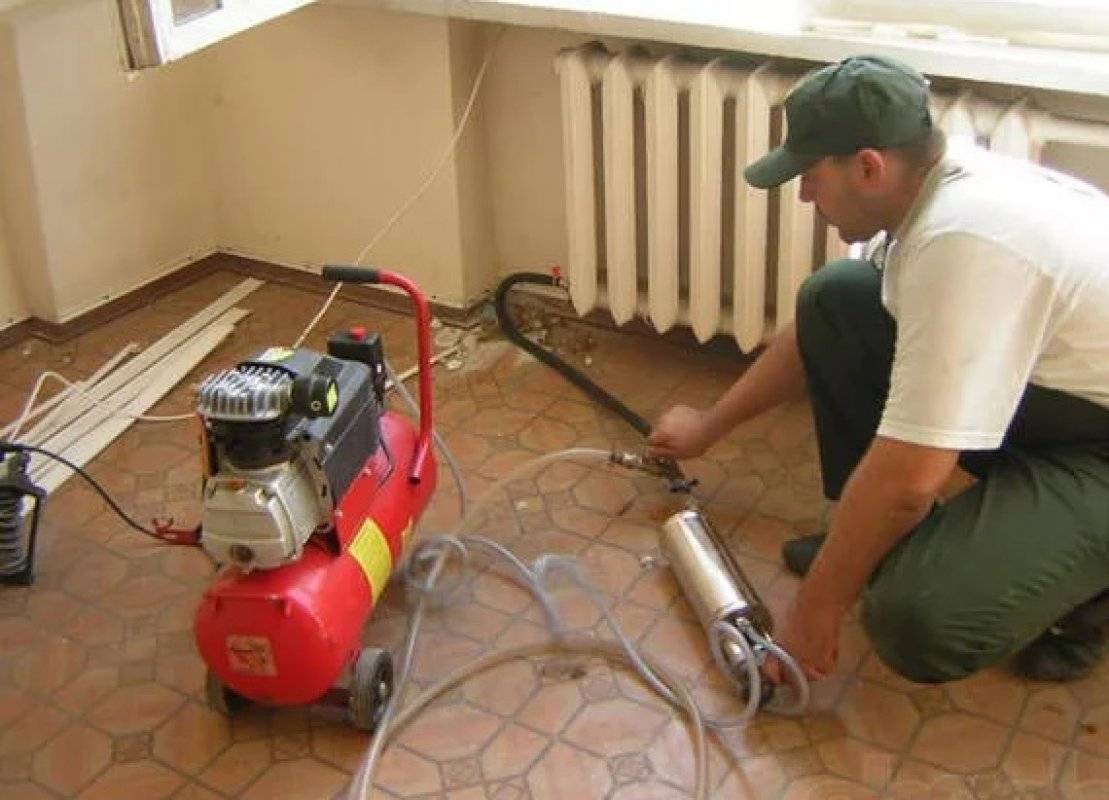

При опрессовке отопления воздухом нагнетается давление в одну атмосферу, а падение после пяти минут должно быть не больше 0,1 атмосферы. Прошедшим опрессовку системы отопления воздухом согласно СНиП считается контур, в котором:

  • нет явной течи;
  • нет незначительной влаги в местах соединений, так называемого потения;
  • контур не деформировался, оставшись в своем прежнем положении.

По факту проведения проверки составляется документ, акт опрессовки системы отопления, который подтверждает, что контур можно вводить в эксплуатацию.

Порядок проведения испытаний по нормативным актам

Гидроиспытания системы отопления, а также прочих узлов магистрали регламентируются нормативной базой. Рассмотрим рекомендации по СНиП.

  • температурный режим в здании при проведении работ должен быть выше +0 С;
  • максимально нагнетаемое давление опрессовочное не должно быть выше показателя предельного давления для оборудования и материалов, примененных для обустройства системы отопления;
  • показатель величины давления опрессовки выше, чем рабочее давление системы и оборудования на 50% (не менее 0,6 МПа).
  1. Гидравлические испытания крупных узловых элементов систем осуществляются на месте сборки.
  2. Если в период проведения опрессовки давление падает, нужно провести визуальные обследования магистрали для обнаружения течи. После устранения течи мероприятия по проверке на герметичность продолжить.
  3. При наличии в системе трубопроводов вентилей, клиновых задвижек опрессовка проводится с двукратным поворотом регулирующей ручки.
  4. Секционные радиаторы и другие приборы системы отопления не заводской сборки опрессовываются на месте.
  5. При укладке трубопровода со скрытой разводкой проверка на герметичность выполняется под показанным высоким давлением до проведения отделочных работ. Если предполагается теплоизолировать трубопроводы, испытания производятся до момента монтажа теплоизоляции на элементы системы.
  6. Водогрейные котлы, мембранные баки на момент осуществления проверки отключаются.

Испытание считается пройденным, если работоспособность системы подтверждена в течение 30 минут – не снизилось опрессовочное давление и в конструкции протечки визуально не обнаружены.

Если в теплое время года теплоноситель не может выдавать температуру опрессовки, тепловые испытания откладываются до момента временной подачи теплоснабжения или до периода подключения магистрали к источнику поступления тепла.

Подготовительные работы

Перед проведением гидравлических испытаний обязательно нужно выполнить ряд подготовительных этапов. Рассмотрим последовательность проведения подготовительных работ:

  1. Трубопровод разделяют на условные части.
  2. Производится поверхностный визуальный осмотр коммуникации.
  3. Выполняется проверка технической документации.
  4. На конструкцию фиксируют в (местах условных делений) вентили, а также необходимые заглушки.
  5. К прессовочным аппаратам и наполнителям присоединяется временная коммуникация.
  6. Испытуемый участок отключают от магистрали и оборудуют необходимой запорной арматурой (заглушками).
  7. Далее испытуемый сегмент трубопровода отключают от оборудования.

Для работ используют оборудование для увеличения давления в трубах — насосы, компрессоры и прочие приборы

Для проверки показателей прочности трубопроводной конструкции её подключают к различной гидравлической аппаратуре (компрессорам, насосным станциям и т. д.), которая способна создавать необходимое давление в трубопроводе на расстоянии двух вентилей.

Оборудование и периодичность испытаний

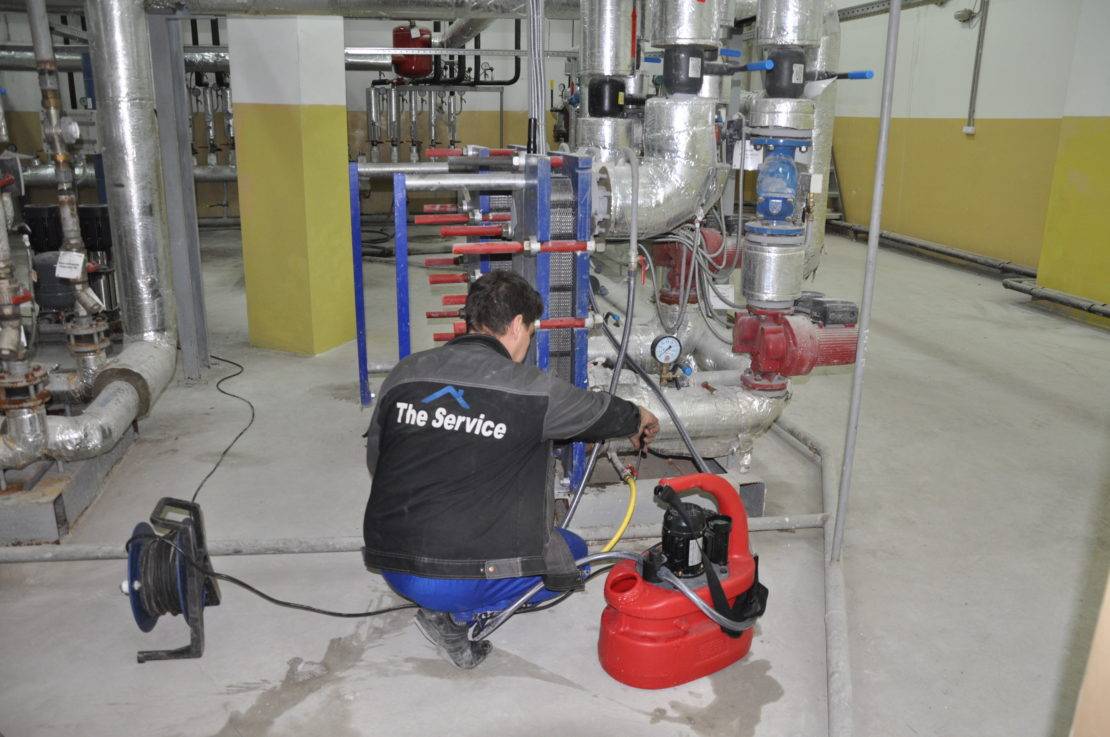

Опрессовка централизованных систем проводится персоналом с использованием штатных средств, потому о ней говорить вряд ли стоит. А вот о том, чем испытывают частное отопление и водоснабжение, наверняка знают не все. Это специальные насосы. Есть они двух типов — ручные и электрические (автоматические). Ручные опрессовочные насосы автономны, давление нагнетается при помощи рычага, контролируют созданное давление по встроенному в прибор манометру. Подобные насосы можно применять для небольших систем — качать достаточно сложно.

Ручной опрессововчный аппарат

Электрические насосы для опрессовки — более сложное и дорогостоящее оборудование. В них обычно заложена возможность создавать определенное давление. Его задает оператор, а «нагоняется» оно автоматически. Подобное оборудование покупают фирмы, занимающиеся опрессовкой профессионально.

Согласно СНиПу гидравлическое испытание систем отопления должно проводиться ежегодно, перед началом отопительного сезона. Это относится и к частным домам тоже, но данную норму мало кто выполняет. Проверяют в лучшем случае, раз в 5-7 лет. Если вы не собираетесь тестировать свое отопление ежегодно, то смысла покупать опрессовочный аппарат нет. Самый дешевый ручной стоит порядка 150$, а хороший — от 250$. В принципе, можно взять его на прокат (обычно есть в фирмах, торгующих составляющими для систем отопления или в конторах по прокату стойинвентаря). Сумма выйдет небольшая — нужен вам прибор на несколько часов. Так что это — неплохой выход.

Особенности проведения опрессовки системы отопления многоэтажного дома

Проведение гидравлических испытаний отопительной системы многоэтажных жилых домов, объектов социального назначения, а также торговых и развлекательных центров регламентируется «Правилами технической эксплуатации тепловых энергоустановок», а также Действующими Санитарными Нормами и Правилами.

Давление опрессовки

В соответствии с ними перед ее началом гидравлических испытаний необходимо рассчитать уровень опрессовочного давления. Его значение зависит от многих факторов:

  • Срока ввода в эксплуатацию отопительной системы (для новых систем отопление при опрессовке рабочее давление увеличивают в 1,5-2 раза, а для систем, эксплуатируемых не первый год, рабочее давление увеличивают на 15-50%);
  • Вида отопительных приборов, установленных в здании: если в системе используются чугунные радиаторы, то опрессовочное давление не должно превышать 6 атм. Для конвекторов, напротив, необходимо уровень давления поднимать до 10 атм.;
  • Количества этажей в здании;
  • Назначения здания.

В большинстве случаев проведению гидравлического испытания отопительной системы предшествует ее промывка, после проведения, которой промывочные растворы сливаются, а система заполняется водопроводной водой, температура которой не должна превышать 45 С. В обязательном порядке производится сброс воздуха.

После заполнения системы отопления водой к спускному крану (спускнику) подключается насос для опрессовки системы отопления, с помощью которого создается избыточное давление в сети, уровень которого проверяется в самой высокой точке отопительной системы.

Давление опрессовки максимальное: что дальше?

После достижения в системе необходимого уровня опрессовочного давления его удерживают не менее 15 минут, в течение которых следят за показаниями манометров, а также визуально проверяют наличие течей, сдвигов в системе или появления разрывов.

В ходе проведения гидравлических испытаний проверка каждого отопительного прибора и узла должна производиться в обязательном порядке. При этом не имеет значения, остается уровень опрессовочного давления постоянным, или происходит его падение. Особо тщательно проверяются скрытые участки отопительной системы, например, расположенные в стенах или залитые стяжкой.

Если давление стабильно, а течь не обнаружена, гидравлическое испытание системы считается завершенным. После окончания проверки уровень давления сбрасывается до рабочего значения.

В том случае, если падение опрессовочного давления превышает допустимые параметры, производится тщательное обследование системы и выявление течей. Гидравлические испытания продолжаются до тех пор, пока не будет найден поврежденный участок.

Завершение опрессовки системы отопления

Опрессовка системы отопления считается успешно проведенной, если во время проведения контрольных замеров падение давление составило не более 0,1 атм, не выявлено никаких видимых повреждений в системе, разрывов, течей, сдвигов и запотевания сварных швов.

Если повреждения обнаружены, их устраняют, а затем проводят повторное гидравлическое испытание.

Акт опрессовки системы отопления

По результатам проведения опрессовки составляется акт опрессовки, в котором указывают время проведения испытания системы, приводят расчет опрессовочного давления, указывают время, в течение которого оно выдерживалось, а также сообщают о полученных результатах.

Водяное отопление в современном доме — это сложная система, которая должна работать надежно и бесперебойно. Однако существует ряд причин, по которым происходит сбой, например погрешности при монтаже, износ оборудования со временем, и т.д. Все эти факторы могут влиять на герметичность контуров и вызывать нарушения в работе. Чтобы найти место с повреждением, требуется проведение опрессовки всей системы водяного отопления. Как выполняется эта манипуляция в частном (загородном) доме и возможно ли это сделать своими силами и руками? Какой уровень давления должен быть? Обо всем об этом можно почитать и посмотреть видео.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
