Как установить видеонаблюдение своими руками
Не существует четкого правила установки видеонаблюдения, поэтому можно внедрить систему своими руками. Сначала необходимо определиться с целями и средствами, которые владелец готов выделить на реализацию этой задумки. Простые задачи, например, возможность контролировать детскую комнату, пока родители заняты на кухне, решаются с помощью установки веб-камеры. Сложные задачи: контроль придомовой территории, запись и хранение собранной информации, защита системы видеонаблюдения от внешних воздействий – требуют более существенных вложений.
Рынок предлагает различные комплекты систем видеонаблюдения с пошаговой инструкцией, комплектом необходимых кабелей и крепежей. В большинстве случаев производители указывают наличие возможности удаленного доступа к системе через интернет, но ПО не предоставляют. В этом случае установка софта и настройка удаленного доступа полностью ложатся на плечи владельца.
Организовать видеонаблюдение в квартире или офисе можно путем создания локальной сети, в которую войдет модем с функцией маршрутизатора, набор видеокамер (их количество зависит от наличия свободных портов модема) и постоянно работающий недорогой компьютер, выполняющий функцию видеосервера. Установив на него соответствующее ПО, можно настроить удаленный доступ к камерам офиса или квартиры. Для реализации удаленного доступа при видеонаблюдении потребуется запросить у провайдера статический IP. Данный вариант обойдется относительно недорого.
Скрытое видеонаблюдение
Согласно законодательству Российской Федерации, установка скрытого видеонаблюдения является нарушением Уголовного Кодекса. Устройство считается незаконным, если имеет следующие признаки:
- камера замаскирована под бытовой предмет;
- устройство оборудовано выносным объективом, который можно скрыто монтировать в бытовые приборы.
Но данная норма расценивает видеокамеру, встроенную, например, в датчик дыма, как интегрированную систему безопасности, и допускает эксплуатацию таких устройств. Также закон ничего не говорит о монтаже камер в стены, панели, потолки, двери. Таким образом, можно провести монтаж видеонаблюдения скрытого типа своими руками в квартире, не нарушая закон. Желательно делать это самостоятельно во избежание различных трактовок законодательной нормы.
Необходимо осознавать, что ведение скрытого видеонаблюдения в собственном доме за няней, наемным работником или гостями нарушает их права и означает вторжение в личную жизнь, что может стать причиной подачи исковых заявлений в суд.
Наружное видеонаблюдение
Установка наружного видеонаблюдения требует использования специальных устройств и кабелей. Неблагоприятные погодные условия и разрушающие факторы окружающей среды не должны влиять на процесс эксплуатации и надежность системы видеонаблюдения. В спецификации устройств четко указывается возможность их эксплуатации вне помещения, классы влагозащиты, способность противостоять ультрафиолетовому излучению и низким температурам.
Кроме того, имеет значение размер матрицы для надежной передачи изображения с разных дистанций и высот, что важно для видеокамеры снаружи здания. Характеристики объектива должны позволять камере выполнять возложенные на нее функции, например, фиксировать номера въезжающих машин
Установка и монтаж муляжей и камер-обманок позволяет предупредить противоправные действия и положительно сказывается на эффективности всей системы охраны без излишнего удорожания. Данный вариант можно реализовать для дачи своими руками за небольшие деньги. По структуре и особенностям установки внешнее наблюдение почти не отличается от системы внутреннего видеоконтроля.
Комплексы сигнализации и видеонаблюдения
Охранные системы сигнализации часто оснащаются видеокамерами, чтобы фиксировать происходящие события внутри охраняемого периметра, обеспечить комплексную, эффективную схему контроля объекта. Использование видео-, охранных схем организовывается следующим образом:
- Интеграция. Несколько разнонаправленных схем объединяются в комплекс, управляемый общим приемно-контрольным оборудованием. Интегрированная охранная система, часто применяемая при контроле загородных коттеджей, дач, позволяющая отслеживать ситуацию в реальном времени.
- Комплексные объединения. Используется взаимодополняющее оборудование с отдельными приборами управления. В данном случае видеоконтроль служит вспомогательным средством при выяснении причин возгорания, экстренной ситуации и т.д.

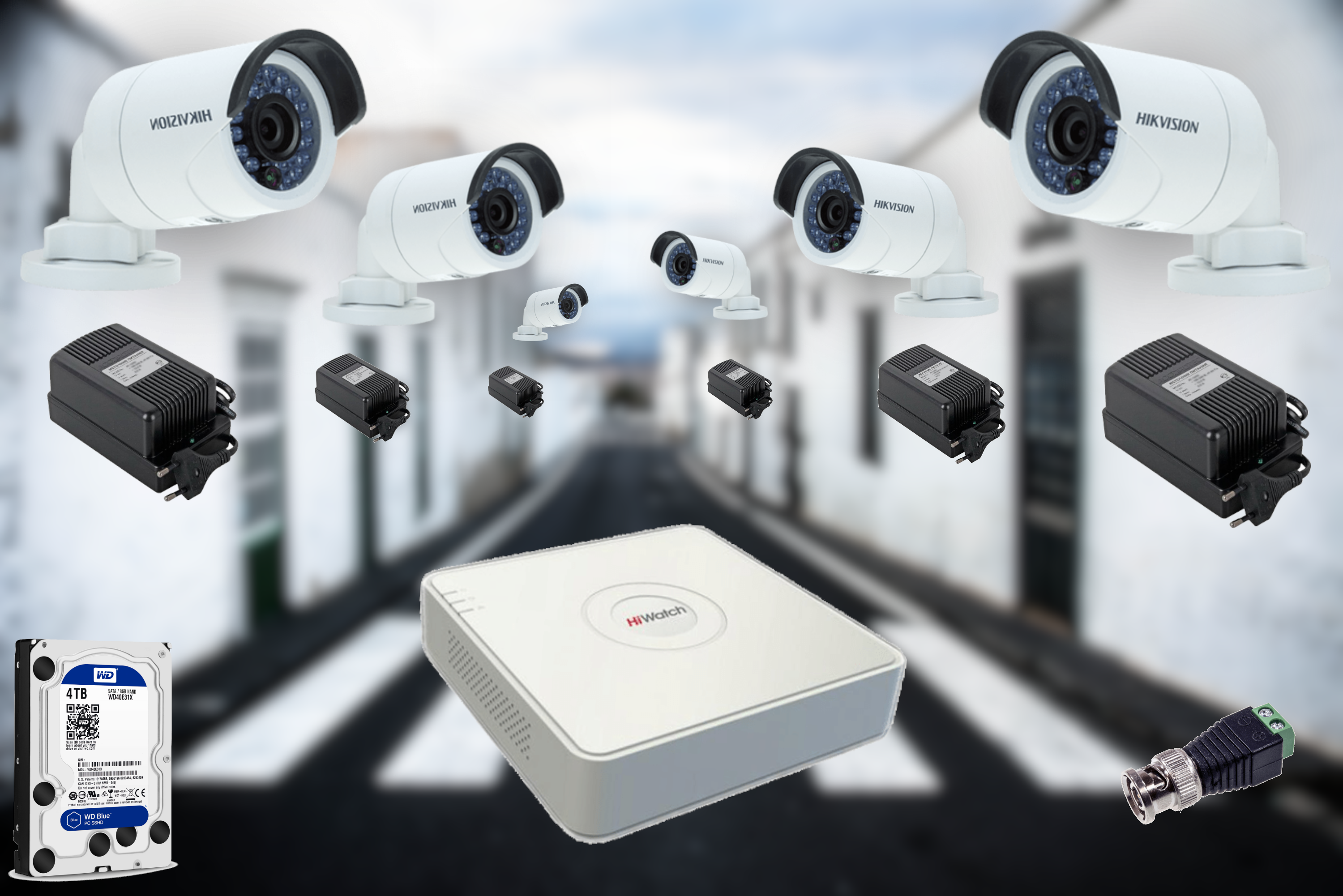

Комплектация системы
Выбирая скрытую видеокамеру, проанализируйте свои цели использования такого записывающего устройства. От того, как надолго вы планируете установить оборудование, будет зависеть модель, тип ее монтажа и комплектация. Если видеосъемка нужна вам временно, то оптимальным решением будет беспроводное устройство. А проводное оборудование лучше выбирать, если планируете вести скрытое видеонаблюдение на постоянной основе.
Система скрытого видеонаблюдения укомплектовывается из нескольких предметов. Непосредственно из самой видеокамеры, устройства, производящего запись данных на съемный носитель или флешка в камере, блок питания или портативный аккумулятор, монитора для просмотра записи (можно использовать даже телефон), дополнительного оборудования (инфракрасная подсветка, микрофон и т.д.) устанавливается по необходимости и в случае отсутствия таких функций в камере.
Планирование наблюдения – первый этап к безопасности жилища
Прежде чем закупать оборудование для домашней системы безопасности, необходимо детально продумать план охраняемой территории и ответить на несколько важных вопросов. В первую очередь следует решить, где лучше всего установить видеорегистратор? DVR представляет собой мини-компьютер, который будет записывать сигнал с установленных камер и транслировать его на устройства мультимедиа – телевизор и смартфон. Устанавливать видеорегистратор следует в сухом месте с комнатной температурой, он должен быть максимально удаленным и скрытым от возможного внимания злоумышленников. Это центр системы безопасности и его очень легко вывести из строя.
Современные системы безопасности видеонаблюдения
Далее следует определить территорию, которую необходимо отслеживать с помощью камер, выбрать оптимальную высоту установки таких приборов, ширину горизонтального угла и общее их количество. Профессионалы рекомендуют размещать камеры на максимально большой высоте, а также выбирать модели с узким горизонтальным углом обзора, широкоугольные объективы выдают картинку худшего качества, хотя и охватывают больше территории. Число устанавливаемых камер зависит от целей установки системы наблюдения, а также от технических характеристик и возможностей используемого регистратора. Современные DVR имеют от 4 до 16 каналов, то есть позволяют использовать от 4 до 16 камер наблюдения. Лучше покупать видеорегистратор с числом каналов, немного превышающим количество монтируемых камер, в этом случае вы сможете со временем модернизировать установленную систему, добавить камеры и сделать дом еще более защищенным.
Камеры, используемые в домашних сетях безопасности, могут сильно отличаться друг от друга по характеристикам и конструктивным особенностям. На рынке представлены устройства, предназначенные для монтажа на стены и потолок, для скрытой установки, оснащенные электрическим мотором для вращения и т. д. Конструкция камер определяет и возможные внешние условия их нормальной эксплуатации. Самые дешевые камеры могут работать только в комнатных условиях, они не способны выдерживать дополнительные нагрузки от высоких и низких внешних температур.
Очень важно определить и расстояние от камер до DVR. От удаленности оборудования зависит протяженность используемых для подключения кабелей
Причем необходимо рассчитывать длину каждого кабеля с добавочным расстоянием. Провода не получится просто протянуть от регистратора до камер, их нужно будет аккуратно проложить вдоль стен, а желательно и вовсе скрыть за облицовочными материалами.
Современные системы безопасности должны предоставлять собственнику дома возможность в любой момент получить доступ к изображениям с камер через интернет. Лучше всего для этого использовать проводных интернет-провайдеров, предоставляющих своим клиентам интернет через оптоволокно с высокой скоростью или ADSL линию. Рекомендуется подключать интернет, скорость которого выше 1 Мб/с, и со статичным IP адресом.
Заранее необходимо определить, через какие устройства необходим доступ к картинкам с камер. Если нужно обеспечить возможность наблюдения за территорией через домашний телевизор, следует проложить HDMI-кабель от DVR к телевизору.
Помимо основных элементов домашней системы безопасности, для ее простого и быстрого монтажа могут потребоваться и дополнительные аксессуары:
- кабель-каналы – специальные коробки для монтажа проводов на поверхности стен;
- лампы с датчиками движения, которые будут освещать территорию вокруг дома, они позволят даже с простых камер получать хорошую картинку в темное время суток;
- ИБС – источник бесперебойного питания для работы системы безопасности при отключении электричества.
Расстояние от камеры до видеорегистратора
Камеры, устанавливаемые в домашних системах видеонаблюдения, запитываются от сети с напряжением 12 Вольт (ток постоянный) и напряжением 14 Вольт (ток постоянный). В составе современных систем видеонаблюдения встречаются также устройства, подключаемые к сети 220 Вольт (ток переменный), но они больше подходят для крупных охраняемых объектов, и их не следует рассматривать в качестве варианта для системы домашнего видеонаблюдения.
Значительная удаленность видеокамеры от источника питания приводит к падению напряжения на входе в потребитель
Следовательно, чтобы сделать систему видеонаблюдения, следует обратить особое внимание не только на расчет подходящего блока питания, но и на грамотный выбор кабеля для запитки и передачи видеосигнала
А для этого неплохо было бы прислушаться к важному комментарию специалиста:
Denispnt участник FORUMHOUSE
Питание 12 Вольт я рекомендую использовать, если расстояние от камер до регистратора не более 50 метров. В этом случае можно проложить специальные комбинированные кабели, что позволит сэкономить средства и время прокладки трасс. Питание 220 Вольт придется использовать при длине трасс более 50 метров. Если комбинированный кабель не подойдет (возможны наводки на коаксиал), лучше будет пустить отдельно питающую линию и отдельно видео. При длине трасс более ста метров я советую передавать видео по витой паре, а питание пустить по 220 вольт. Естественно, надо понимать, что питание должно быть резервным.
В целях обеспечения непрерывной видеосъемки в условиях незапланированного отключения электроэнергии, необходимо выбирать блоки питания, способные при отсутствии напряжения в общей сети переходить на питание от аккумулятора. Речь идет о специальных резервируемых блоках питания, используемых в системах домашнего видеонаблюдения.
Резервным питанием необходимо обеспечить не только все видеокамеры, но и видеорегистратор. Мощность блока питания должна соответствовать суммарной мощности (Ватт) всех подключаемых к нему потребителей.
Учитывая неравномерность падения напряжения в зависимости от удаленности камеры, самым надежным блоком питания будет устройство, имеющее возможность регулировки напряжения. Используя такой блок в комплекте с бытовым вольтметром, можно легко получить требуемую величину на входе в потребитель.
Подключение питания 220В в шкафу слаботочки
Слаботочная щитовая, где располагаются видеорегистратор, блок питания и т.д., может находиться в другой комнате от общей щитовой 220В, иногда даже в гараже или подвале. Поэтому первым делом туда нужно подвести электричество.
Штробите стены и укладываете кабель ВВГнГ-Ls 3*1,5мм2 от распредщитка 220V до слаботочного шкафа. Запитываете его от отдельного модульного автомата с номинальным током 10А.
В слаботочном щитке кабель питания заводите на клеммы другого автоматического выключателя. Он будет для этого шкафа вводным. А уже непосредственно от него подключаете модульные розетки и разрядник.
Подключение разрядника производится по нижеприведенной схеме. Белый и коричневый провод – это фаза, синий – ноль, желто-зеленый – заземление.
Подключение розеток:
В этом же шкафу размещаются:
блок питания
видеорегистратор + диск на 1Тб
ИБП
Подключаете разъемы, а затем винтиками прикручиваете диск на свое место.
Учтите, что нередко корпус видеорегистратора является одновременно и радиатором охлаждения для диска.
Далее от розеток через обычную вилку запитываете ИБП. Большинство блоков питания идет без проводов с вилкой в комплекте, поэтому здесь это придется сделать самому. Используйте провода ПВС и обычную евровилку.
На один конец провода монтируете вилку, а другой зачищаете и подсоединяете к блоку на клеммы питания 220В, обозначенные как L и N.
Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет. Далее подключаете питание на видеокамеры.
При недостатке выходных клемм 12В на блоке, лучше всего воспользоваться клеммными колодками. Установите их по количеству камер и промаркируйте контакты как “+V” и “-V”.
Затем, проводами ПуГВ подключите выходные клеммы 12В +V и -V с блока питания, с соответствующими разъемами на первой клеммной колодке.
Для плюсового провода лучше использовать жилы красного цвета, для минусового – черного. Остальные клеммы запитываются перемычками.
Комплекты IP-видеонаблюдения
Комплекты для IP-видеонаблюдения различаются количеством элементов и техническими характеристиками. Готовые комплекты более удобны в установке и применении.
Каковы же особенности видеокомплекта для дачи? В первую очередь, он должен иметь гарантированную защиту от перепадов напряжения и отключения электричества. Для этого в дачных комплектах предусматривается встроенный аккумулятор.
Это удобно еще и тем, что злоумышленники не смогут обесточить видеокамеру, даже отключив общее электричество дачи.
IP-видеокамеры дачного комплекта не выходят из строя при минусовых температурах, имеют инфракрасную подсветку, позволяющую производить качественную съемку при плохой освещенности и в ночное время.
В таких комплектах видеонаблюдения используются качественные видеорегистраторы. Они отвечают всем требованиям, предъявляемым к формату качества и скорости. Для получения четкого видеоизображения запись ведется со скоростью 25 кадров в секунду.
Дополнительно можно произвести настройку датчика движения, что будет экономить место на жестком диске компьютера. Наличие на даче Интернета даст возможность наблюдать за домом, находясь на любом расстоянии от него.
Кроме того, видеорегистраторы, используемые в дачных комплектах наблюдения, способны выполнять охранную функцию. Как правило, к ним можно подключить специальные охранные датчики, которые при возникновении опасной ситуации будут включать сирену, отпугивающую воров.
Современное IP-видеонаблюдение, основанное на цифровых технологиях, доступно для широкого пользования любому желающему не только по своей цене, но и по степени удобства и простоты использования.
Еще совсем недавно установка и эксплуатация IP-видеонаблюдения была доступна только узкому кругу высококвалифицированных специалистов и требовала целый штат обслуживающего персонала. Сегодня воспользоваться достижениями цифровых технологий и установить видеонаблюдение на даче или в загородном доме может каждый.
Обслуживание
Как уже говорилось выше, ко всем видеокамерам нужно предусмотреть удобный доступ для обслуживания: этот момент обсуждается с заказчиком на стадии проектирования системы видеонаблюдения. Например, видеокамеры периодически нуждаются в чистке.
Инфракрасное излучение притягивает всевозможных насекомых, которые оставляют следы своей жизнедеятельности на оптике. Существует множество репеллентов, которыми неплохо побрызгать камеры, но действие их непродолжительное. Некоторые используют даже противоблошиные ошейники для животных, надев их на корпус камеры. Но лучший способ – наследие Советского Союза – вьетнамский бальзам «Звёздочка». Многие мастера подтвердят это: действует полгода и купить можно в любой аптеке. Намазали чуть-чуть на корпус и забыли о пауках и мошках на видеокамере.
Видеонаблюдение за дачей
IP-камеры могут быть и в уличном исполнении. Например, модель с длинным названием Dahua DH-IPC-HFW2431SP-S-0280B имеет защиту класса IP67, поэтому не боится дождя или снега. Принцип работы все тот же: вешаете камеру, подводите питание, подключаете через приложение. В идеале использовать еще и карту памяти, чтобы была возможность восстановить события.
Важный момент: карта памяти должна быть достаточно быстрой, чтобы обеспечивать запись потока — иначе могут возникать подвисания и пропуски видео. Выбирайте карты класса V30 — они подходят для записи видео вплоть до 4К-разрешений. Помимо обычных карт, есть специальные, созданные для экстремальных условий. Например, Kingston Industrial microSD: она рассчитана на работу в диапазоне температур от –40 до 85 °C. При этом выдерживает до 30 000 циклов записи и стирания и имеет гарантию 3 года от производителя. Ну и скорость — как раз та, которая нам нужна.
Если вам нужна не одна камера, а несколько (например, чтобы видеть весь периметр дома или участка, берите сразу комплект типа Ginzzu HK-428W. В него входят 2 камеры и видеорегистратор — прибор, который ведет запись с камера на жесткий диск объемом до 6 Тбайт.
В зависимости от количества камер и бренда, такие комплекты стоят от 4000 руб
до 20 000 руб. Что важно проверить при покупке комплекта видеонаблюдения на дачу?
- Камеры должны быть защищены. Причем эта защита должна быть четко сформулирована: например, у Ginzzu задекларирован класс IP66.
- Камеры должны иметь разрешение от 720p. Лучше HD, чтобы на ролике можно было разглядеть лица людей и номера машин.
- Желательны ИК-подсветка и ночной режим. Все злодеяния происходят, как правило, ночью. Если ваша камера не имеет ночного режима, качество изображения будет гораздо хуже.
Поскольку у стандартного дома — 4 стороны, лучше иметь как минимум по одной камере на каждую. Даже, если в комплекте предлагают всего две, как правило, есть возможность подключения дополнительных камер. Тот же HK-428W рассчитан как раз на работу с 4 устройствами.
Имейте ввиду, что к каждой камере придется подводить питание. А если у вас большой каменный дом, может потребоваться еще и проводка для подключения: Wi-Fi через несколько стен может работать не стабильно и не обеспечивать нужной скорости.
Конечно, видеонаблюдение — это не гарантия безопасности. Но как минимум вы сможете быть уверенными, что с квартирой или домой все в порядке. А если нет, вовремя принять нужные меры.
Кстати, если надумаете покупать современный роутер, не забудьте почитать наш гид по правильному выбору.
Виды систем наблюдения
Существует 2 типа устройств. Первое – аналоговый прибор. Его можно подсоединить к стационарному компьютеру, телевизору, ноутбуку и просматривать картинки.
Чтобы обработать изображения с этих устройств и иметь возможность записывать видео на носитель, информацию потребуется преобразить в цифровой вид. Для этого применяют видеорегистратор. Если приобретаете аналоговую камеру, помните, что без регистратора использовать ее не имеет никакого смысла.
Несколько лет назад считалось, что аналоговые оборудования передают очень плохое, некачественное изображение. Это так и есть – раньше выпускались устройства стандартного разрешения 720*576. Если провести аналогию, то это составляет 0,4 Мп. Этого мало, чтобы транслировать хорошую четкую картинку.
По внешнему виду такие устройства непросто отличить от цифровых модификаций. По качеству заснятых нарезок они тоже похожи. Единственное различие – цена.
На современном рынке можно найти видеоустройства с разрешением 2 Мп, передающие цветные картинки. Чтобы отправить сигнал через аналоговые приборы, понадобится коаксиальный кабель
При монтаже современных аналоговых оборудований важно учитывать, что длина провода не должна быть больше 500 метров. В противном случае пострадает качество изображения
Что касается стоимости системы, то она гораздо ниже, чем у цифровых устройств. Еще одно достоинство – простота установки и настройки опций видеокамеры.
К недостаткам относится небольшой функционал и несовместимость видеоустройства со старой техникой.
Вторые разновидности камеры – цифровые. Это самодостаточные оборудования. Для фиксирования происходящего на носитель можно обойтись без применения видеорегистратора.
Основными достоинствами, благодаря которым цифровое устройство выгодно выделяет из массы аналоговых модификаций, являются:
- высокое разрешение передаваемого изображения – до 8 Мп;
- возможность масштабировать картинку;
- запись видео происходит на облачное хранилище;
- чтобы настроить систему, нужно только скачать и поставить программу;
- благодаря возможности беспроводного подсоединения приборов, владелец дома может смотреть трансляции с любой точки земли.
Как и любая техника, ай пи имеет некоторые недостатки. Самый главный – дороговизна. Второй недостаток заключается в том, что невозможно совместить камеры и регистраторы разных производителей.
Чтобы пользователь мог увидеть качественное изображение, зафиксированное ночью, нужно подобрать хорошую подсветку. Встроенных лампочек в камере не хватает для получения четкой картинки.
Какую систему предпочтет владелец дома – решать только ему. Если на территории имеется большая протяженность кабелей, то можно приобрести аналоговые приборы. Если он желает поставить видеокамеры на маленьком расстоянии от регистратора, то рекомендуется купить ай пи модели.
Смотрим видео какую систему ставить для дома?
Конструкция видеокамер
Для уличного контроля чаще используют наружные, антивандальные виды. Корпусные и купольные модели ставят дома.
Антивандальная камера
Разновидности камер и их характеристика:
- Купольная. Предназначена для монтажа на потолке. Модель отличается крупными размерами.
- Цилиндрическая названа так благодаря своей форме. Модификации считаются высококачественными.
- Поворотный прибор оснащен механизмом, которым можно управлять дистанционно. Доступно приближение любого участка для просмотра деталей. Камеры располагают дома и на улице. Для установки применяют специальный кожух.
- Корпусная камера разбирается, в ней меняют детали. К примеру, в будущем пользователь сможет купить новый объектив и поставить вместо старого.
Сам факт наличия камер по периметру отпугнет злоумышленников. Если произойдет ограбление, то оборудование поможет установить личность преступника.

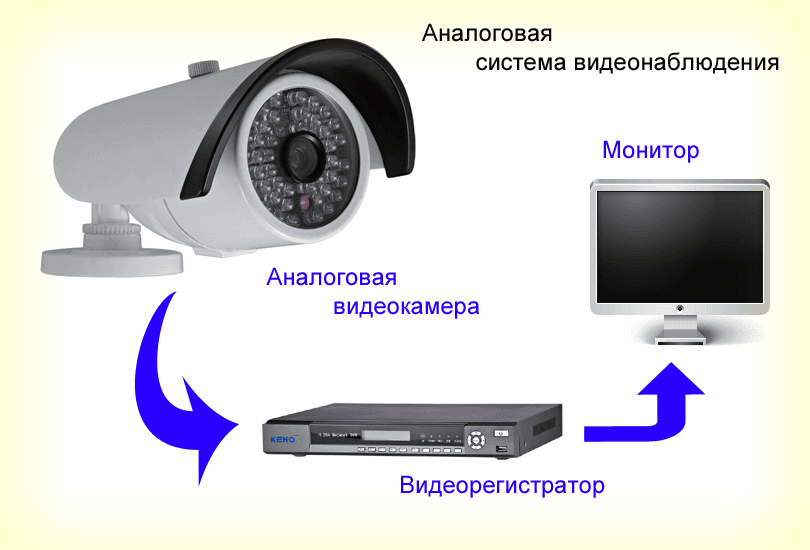

Аналоговая система видеонаблюдения
Наибольшее распространение для обеспечения видеонаблюдения на даче получила аналоговая система видеонаблюдения, не требующая подключения к сети Интернет. Комплекс данного оборудования включает в себя камеры, как уличного исполнения, так и обычного. Они соединяются с платой видеозахвата, которая устанавливается в ПК.
Так же, аналоговые камеры продаются и с передатчиком, установленным в одном корпусе. При помощи таких камер монтируется система беспроводного видеонаблюдения для дачи. Вне зависимости от того, какое видеонаблюдение установил пользователь, без программного обеспечения ему не обойтись. Без него не будет работать ни один из вариантов системы видеозаписи.
Программное обеспечение к данному видеонаблюдению позволяет реализовать набор базовых функций:
- Обработка картинки;
- Запись по расписанию или подетекции движения в кадре;
- Звуковая сигнализация;
- Отправка сообщения в виде СМС или на e-mail пользователя.
Система охраны в виде видеонаблюдения для дачи позволит обеспечить безопасность жилья в ваше отсутствие, а также предоставит полный контроль за действиями подчиненного персонала или же других лиц на территории вашей усадьбы. Система видеонаблюдения для дачи легко монтируется своими руками. Однако крайне рекомендуется поручить выполнение данного вида работ настоящим профессионалам, которые не только качественно выполнят монтаж, но и подберут оптимальную систему, а также дадут гарантию на весь комплекс оказанных услуг. Известная поговорка гласит: «скупой платит дважды», поэтому не экономьте на своей безопасности, чтобы потом не жалеть.
Выбор оборудования
На этапе выбора оборудования необходимо обратить внимание на определенные технические характеристики устройств. Это позволит приобрести оптимальный вариант системы. Например, если вам нужны видеокамеры для видеонаблюдения с датчиком движения на дачу, то требованиями к такому комплексу будут существенно ниже, чем если вы хотите организовать систему охраны банковского сейфа
Например, если вам нужны видеокамеры для видеонаблюдения с датчиком движения на дачу, то требованиями к такому комплексу будут существенно ниже, чем если вы хотите организовать систему охраны банковского сейфа.
Место установки камер
Выбирая конкретную модель камеры для дачи, необходимо исходить из планируемого места размещения. Для улицы подойдут устройства с повышенными защитными характеристиками, а для внутреннего использования подойдет стандартная камера слежения.
Чувствительность
Эту характеристику относят в главным показателям камеры. От светочувствительности матрицы и инфракрасной подсветки напрямую зависит качество передаваемой картинки, снятой при плохом освещении. Оснащенность ИК подсветкой позволяет снимать видео в условиях кромешной темноты. Продвинутые модели камер имеют функцию перехода с дневной съемки на ночной режим. Это указывает на наличие монохромного формата картинки наименьшим количеством шумов.
Разрешение
Этот параметр позволяет детализировать переданное изображение. Камеры с высоким разрешением позволяют различать лица людей, номера машин, а также многие мелкие детали картинки. Новые модели цифровых устройств слежения снимают видео в формате HD и Full-HD, которые обеспечивают высокое качество переданного изображения.
Угол обзора
В случае необходимости наблюдения за большой территорией следует отдавать предпочтение камерам с большим углом обзора и минимальным фокусным расстоянием.
А для локального наблюдения выбирают устройства с большим фокусным расстоянием, что позволит отрегулировать угол обзора.
Кабель
В случае использования аналоговых устройств слежения принято выполнять подключение с помощью коаксиального кабеля. Его главным достоинством называют отражающее покрытие, которое минимизирует затухание сигнала, а также препятствует созданию помех в момент передачи изображения.
Для подключения цифрового оборудования к телевизору применяют витую пару.
Видеорегистратор
Для организации беспрерывной записи используют регистратор и диск для сохранения данных. Следует обратить на количество каналов устройства регистрации изображения, от которого зависит количество подключаемых камер. Для сохранения информации можно приобрести любой совместимый носитель.
