Схема отопления частного дома: от чего зависит эффективность

Какая циркуляция будет оптимальной и почему – принудительная или естественная

Рассматривая этот вопрос, обращаем внимание на следующие обстоятельства:

  1. Схема отопления с естественной циркуляцией применяется в строениях небольшого размера. Насосные установки для такого жилья устанавливаются при необходимости регулирования температуры, как в целой системе, так и в отдельных ее контурах.
  2. Произвольная циркуляция используется вынужденно при отсутствии электроэнергии или длительных перебоях в ее подаче.
  3. Когда по условиям эксплуатации требуется повышенное давление в отопительной системе, применяются циркуляционные насосы в системах.

Для таких целей в настоящее время используются циркулярные установки с мокрым ротором. Их выбор производится исходя из особенностей монтажа и условий эксплуатации.

В качестве теплоносителя для системы отопления частного дома применяются различные материалы. Это зависит от условий эксплуатации здания.

Для строений периодического посещения предпочтительны незамерзающие жидкости (антифриз, трансформаторное масло), не приводящие к разрывам трубопровода при значительном холоде.

В домах постоянного проживания можно применять воду.

Рекомендации по выбору отопительной системы

Подбирать отопительные системы стоит исходя из особенностей вашей местности, какое топливо более доступно

После этого важно обратить внимание на следующие характеристики котла:

  • Насколько он безопасен и надежен;
  • Его размер;
  • Его требовательность в плане обслуживания;
  • Возможно ли его будет починить в случае чего.

Затем идет подбор разводки для выбранной системы отопления. Они могут изменяться в зависимости от геометрии помещения, нужной температуры и др. Если выбранные схемы отопления вызывают сложность, рекомендуется вовлечь профессионала. Эта может сэкономить ваши финансы, так как реорганизация системы может обойтись дороже, чем изначально правильный монтаж специалистом.

Особенности и принципы работы системы

Другими словами, систему называют самотечной или с естественной циркуляцией. При нагреве, вода имеет свойство «расширятся», в этом и кроется весь принцип, по которому происходит циркуляция воды по трубам с помощью создания разного давления по замкнутому контуру. Простым языком, вода нагретая котлом, поступает к батареям, отдает своё тепло и возвращается, вытесняя вновь нагретую часть воды. Это происходит потому, что масса остывшей воды больше, а плотность выше. Такое явление, называется — конвекцией. Процесс в гравитационной системе отопление будет повторяться бесконечное количество раз, пока работает котёл. Придавать воде движения, котлу помогает разгонный коллектор. Он устанавливается вертикально над котлом, как можно выше, иногда на чердак дома, а сам котёл максимально низко по отношению к отопительным батареям. Скорость, которую он будет предавать воде, выталкивая её, напрямую зависит от высоты этого вертикального столба над котлом.

Вся система состоит из таких элементов:

  1. Котел;
  2. Расширительный бак;
  3. Трубы для циркуляции воды;
  4. Радиаторы (батареи);
  5. Гравитационный клапан (если потребуется).

На скорость циркулирующей воды в гравитационной системе отопления влияет ещё один фактор — гидравлическое сопротивление. Он зависит от следующих параметров:

  • от изгибов по контуру циркуляции воды и от их количества. Это напрямую влияет на сопротивление, которое будет встречаться на пути у воды;
  • от диаметра трубы;
  • от количества задвижек, кранов, клапанов и т.д.

Обратите внимание!

Для того, чтобы краны не мешали напору воды свободно двигаться по трубам, они должны быть в открытом состоянии и иметь просвет, который будет максимально близок к диаметру трубы.

Когда вода, постоянно будет находиться в процессе нагревания, определённая её часть будет исчезать под видом испарений. Для этого, в верхней части конструкции установлен расширительный бак. Его функции таковы:

  1. Вывод образовавшегося пара из системы;
  2. Компенсация потерянного объема воды;

Такая схема с использованием расширительного бака, называется — открытой. Она имеет свой недостаток — вода испаряется достаточно быстро. Во избежание подобных ситуаций, используют схему закрытого типа, для больших систем гравитационного отопления. Она отличается от открытой тем, что:

  • в ней нет расширительного бака открытого типа. Вместо него, в том же месте, устанавливается воздухоотводчик, он срабатывает автоматически;
  • схема защищает систему от ржавления труб и установленных на них элементов, за счет вывода кислорода из состава воды;
  • чтобы компенсировать давление остывшей воды, устанавливается расширительный бак с мембраной закрытого типа. Она эластична и играет компенсирующую роль в изменении гравитационного давления в замкнутом контуре.

Схемы отопления – однотрубная и двухтрубная система, какая лучше, и от чего зависит выбор схемы

Отопление частного дома может быть выполнено своими руками по различным схемам. Основных способов устройства два – однотрубная и двухтрубная схема.

Однотрубная система отопления весьма популярна в среде индивидуальных застройщиков по следующим причинам:

  1. Относительно демократичная стоимость устройства и его простота, позволяющая реализовать все своими руками. Достаточно владеть навыками сварщика средней квалификации.
  2. Гидроустойчивость, при которой теплоотдача разводки не изменяется при отключении отдельного нагревательного элемента.
  3. Экономное расходование основного материала – труб.
  4. Система характерна невысокой инерционностью и быстрым прогревом контура, что объясняется уменьшенным количеством теплоносителя при такой схеме.
  5. Эстетичный внешний дизайн, особенно, когда магистральная труба проводится в стене.
  6. Применение современного запорного и регулирующего оборудования (автоматические и ручные регуляторы температурных значений) позволяет производить точную настройку системы и обеспечить ее стабильность.
  7. Простота конструкции, определяющая ее надежность.
  8. Простой монтаж, обслуживание и эксплуатация.

Основные нарекания на такую схему подключения для частного дома состоят в неравномерности нагрева отдельных элементов – чем больше удаленность от котла, тем медленнее нагреваются батареи, поскольку теплоноситель охлаждается по мере перемещения по контуру.

Частично такой эффект нивелируется использованием циркулярного насоса. Можно также увеличить количество секций в удаленных батареях, что позволит выровнять теплоотдачу.

Такими мерами можно в значительной степени снизить влияние отрицательных факторов. В результате водяное отопление, выполненное по такой схеме, считается лучшим для частных домов площадью до 150 м3.

В двухтрубной системе отопления, наполнение всех радиаторов происходит одновременно. Этим обусловлен равномерный нагрев всего трубопровода.

Видео — Однотрубная / двухтрубная схема

Однотрубная / двухтрубная система отопления

Смотрите это видео на YouTube

Такая схема, сделанная правильно своими руками имеет ряд определенных преимуществ:

  1. Возможность автоматической регулировки температуры в каждом помещении.
  2. Любой контур работает независимо, сбой в работе одного из них не влияет на функционирование остальных.

Вместе с тем имеются и определенные недостатки:

  • повышенная сложность конструкции;
  • большая материалоемкость разводки;
  • повышенная трудоемкость исполнения.

От выбора схемы отопительной системы загородного дома, зависит стабильность работы все системы. Так, для зданий с постоянным проживанием, допустимо использовать однотрубную схему подключения.

Двухтрубную систему лучше применять в домах периодического посещения, когда можно прогревать жилище  с пониженным расходом горючего.

Выбор варианта подключения зависит от пожеланий застройщика и полностью находится в его компетенции.

Начальные положения

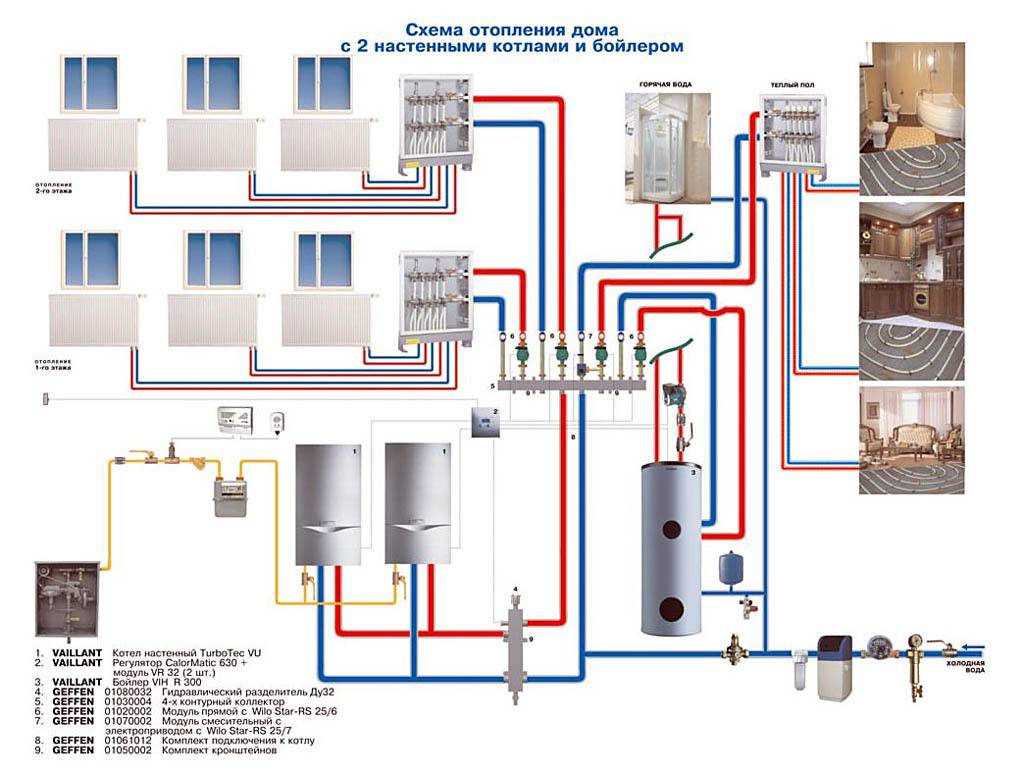

Типовая схема организации отопления частного двухэтажного дома по евростандарту DIN выглядит следующим образом:

Невооруженным взглядом видно, что даже без обвязки котлов для реализации проекта потребуются большие, для многих просто неподъемные финансовые вложения. Только на покупку оборудования и материалов, учитывая сегодняшние цены, потребуются огромные деньги. Поэтому надо попытаться сэкономить, упростив и удешевив организацию отопительной системы.

Во-первых, необходимо будет отказаться от автоматического поддержания в комнатах заданной по отдельности температуры с точностью +/- 0,5°С. Людям вполне комфортно и в условиях колебания температур в 2-3°С.

Во-вторых, в стандарте DIN заложена абсолютно глухая пароизоляция стен. В таких условиях норма циркуляции воздуха составляет 2 полных обмена в час. А это вентиляционные теплопотери в 60% от общих! Отечественные же нормы составляют только 1 оборот в час и 40% вентиляционных теплопотерь. Вот этих требований и нужно придерживаться.

В-третьих, надо попытаться разработать комплексный проект СО, увязав его напрямую с отапливаемым жилым строением. Главной задачей такого проекта должно стать максимально возможное снижение теплопотерь. И после его реализации нужно будет потратить еще 3 или 5 дней на окончательную настройку созданной системы отопления под особенности отапливаемого здания. Специалисты уверены, что индивидуальное отопление после грамотно проведенных настроечных мероприятий оказывается в разы дешевле, проще и надежнее. Плюс оно создает гораздо больший комфорт, нежели типовые СО, модифицированные под произвольную планировку.

Выбор способа отопления частного дома

В условиях России на выбор влияют множество факторов:

  • климатические условия региона строительства;
  • доступность того или иного топлива;
  • наличие на рынке отопительных агрегатов нужного типа;
  • личные предпочтения застройщика.

Если в регионе строительства нет газопровода, можно соорудить газгольдер и устроить отопление газовыми приборами. Но это при условии, что есть организация, занимающаяся монтажом оборудования и поставками пропан-бутана для них. Стоимость такого вида газоснабжения ниже, чем при использовании магистрального газа.

При выборе типа системы обычно выбирают не одну. Возможны перебои с подачей топлива, с отоплением таких проблем быть не должно. Поэтому параллельно с газовым или электрическим котлом устанавливают дровяные печи или агрегаты на жидком топливе, например, солярке. В таком случае отопление гарантировано при любых сбоях.

Кроме того, многие пользователи любят посидеть у открытого огня и устраивают, кроме основных агрегатов, камины, очаги и прочие подобные устройства.

Это касательно приспособления для генерации тепловой энергии. Но имеет значение и рациональное распределение тепла внутри помещения. В частном доме чаще всего используются радиаторное водяное отопление. В последнее время в такие системы активно включаются устройства обогрева пола как вспомогательный элемент.

Современные системы, как правило, выполняются многоконтурными, с раздельной регулировкой температуры в каждом из них. Обычно производится контроль в автоматическом режиме обратки с подмесом горячей воды из котла, или холодной из расширительного бачка для получения нужного нагрева системы.

Некоторые особенности имеют системы отопления двухэтажного дома. Значительная высота подъема теплового носителя в данном случае обеспечивает самопроизвольную циркуляцию естественным образом. Это позволяет отказаться от использования в трубопроводах циркуляционного насоса, а расширительный бак можно устанавливать не на чердаке, а непосредственно в котельной.

Такие устройства заполняются значительным количеством воды, поэтому их прогрев происходит медленно. Чтобы избавиться от такого недостатка, рекомендуется применять циркуляционную установку. Мощность его не велика, и, как правило, не превышает 90 Вт, а включение может производиться периодически.

Какой выбрать котёл?

https://youtube.com/watch?v=oCRBHHlPllQ

Газовый

Если говорить о его сильных сторонах, то можно отметить следующее:

  • долгий срок службы,
  • высокий КПД, а значит экономия средств,
  • простота в обслуживании,
  • не нужно тратить силы на заготовку топлива, когда есть доступ к магистрали.

Теперь о некоторых слабых сторонах:

  • обязательно разрешение на установку котла,
  • для подключения необходимо вызывать специальные службы,
  • из-за скачков давления в газопроводе, агрегат отключается,
  • при сгорании газ шумит.

Электрический котёл

Плюсы электрического оборудования:

  • работает без шума,
  • сравнительно невысокая стоимость,
  • не вредит здоровью или окружающей среде,
  • простота в управлении.

К минусам можно отнести:

  • при скачках напряжения происходит отключения аппарата, а также выводится из строя автоматика,
  • расход электричества,
  • для мощного агрегата нужна 3-х фазная сеть на 380 В.

Твёрдотопливные котлы

Говоря о преимуществах такого оборудования, следует вспомнить о таких моментах:

  • недорогой вид топлива,
  • простота в эксплуатации,
  • не требует каких-либо документов для установки,
  • легко ремонтируется.

А вот некоторые минусы:

  • расходуется немало времени и сил на заготовку топлива и обслуживание котла,
  • обязательно должен быть дымоход.

Жидкотопливные котлы

Перечисляя достоинства жидкотопливного оборудования, следует назвать такие области:

  • независимое от коммуникаций отопление,
  • простота в использовании,
  • высокий КПД,

Говоря о минусах, необходимо вспомнить такие нюансы:

  • обязательно отдельное помещение для котла,
  • дорогостоящее оборудование,
  • высокая стоимость топлива,
  • потребность в больших баках для топлива.

Расчет системы отопления

Как и все тепловые расчеты, этот при доскональном исполнении довольно сложен. Но мы приведем очень простую методику, позволяющую определить необходимые параметры с достаточно высокой точностью.

Видео

Расчет отопления частного дома

Смотрите это видео на YouTube

Исходными данными для расчета являются следующие параметры:

  1. Площадь отапливаемых помещений. Следует использовать только данные по комнатам, в которых устанавливается отопление, то есть одной или двумя стенами дома контактирующими с улицей.
  2. Климатическая мощность. Этот параметр учитывает место расположения частного дома. Так, для южных районов он составляет 0,8-0,95, для центральных регионов – 1,3-1,6, а для северных – 1,6-2,2.

Расчет для помещения площадью 130 метров в квадрате выглядит следующим образом:

Расчет в обязательном порядке включает в себя вычисление количества секций радиаторов. Для этого используются следующие данные:

  1. Площадь – учитываются только комнаты, в которых устанавливаются батареи.
  2. Число 100 определяется из требования СНиП к мощности одной секции на квадратный метр площади.
  3. Площадь составляет 30 метров квадратных.
  4. Мощность одной секции батареи составляет 180 Вт.

Расчет системы отопления по указанной методике вполне достоверен и годится для практического применения.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
  • Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
  • При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.
  2. Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.
  2. Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
  3. Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.
  2. Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
  3. Проще выполнить регулировку системы.
  4. Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
  5. Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Шаг 1 – схема отопления

Первоочередная задача при проектировании отопления – определиться с отопительной схемой. Выделяют однотрубную и двухтрубную схемы. Каждая из них имеет свои преимущества и недостатки. Подумайте, что для вас важнее: экономия средств, равномерный нагрев или эстетическая составляющая.

Что такое однотрубная схема

Однотрубная схема отопления дома представляет собой цепочку последовательно подключенных радиаторов. Теплоноситель нужной температуры поступает в из стояка в отопительную магистраль. Он движется от одного радиатора к другому, постепенно отдавая часть тепла. Таким образом, нагрев может быть неравномерным.

При реализации однотрубной схемы с верхней разводкой магистральная труба прокладывается по периметру всего отапливаемого контура выше приборов и оконных проемов. Радиаторы в этом случае подключаются в верхней части, что само по себе не очень эстетично. И на входе, и на выходе радиатор оснащается отсекающими задвижками. На входе может ставиться терморегулирующая головка.

В схемах с нижней разводкой трубопровод проходит ниже обогревательных приборов. Смотрится такой вариант гораздо лучше, но требует обязательной установки кранов Маевского на каждую батарею. Необходимы они для отвода излишков воздуха из верхней части батарей, образованных в результате поставки теплоносителя снизу без предварительного прохождения через открытый расширительный бак для разгазованности.

Преимущества однотрубного отопления загородного дома:

  • экономия на материалах;
  • простота проектирования и монтажа.

Относительно небольшое количество труб ощутимо отражается на внешнем виде отопительной системы, которую в большинстве случаев прокладывают открытым способом.

Недостатки:

  • сложность контроля температуры;
  • работа каждого радиатора зависит от состояния всей системы;
  • ограниченность про протяженности, возможность обрабатывать контур длиной не более 30 м.

Чтобы обеспечить возможность временного или постоянного отключения одного или нескольких радиаторов без остановки системы, под каждым из них прокладывается байпас – обводная труба с системой клапанов.

Усовершенствование схемы «Ленинградка» подключения батареи путем установки двух или трех запорных кранов позволяет отключать отдельный прибор для ремонта без остановки работы системы и слива из нее теплоносителя.

В чем отличие двухтрубной модели

Гораздо более совершенная схема – двухтрубная. Принцип ее действия заключается в наличии двух труб – подающей и обратной, к которым параллельно подключаются радиаторы.

Теплоноситель поступает по подающей трубе к каждому прибору с одинаковой температурой. После прохождения радиатора вода поступает в обратную трубу. Такой схемой можно обеспечить равномерный нагрев всего коттеджа.

Преимущества двухтрубной схемы отопления загородного дома:

  • независимость приборов друг от друга;
  • равномерный нагрев;
  • возможность управлять теплоотдачей каждого радиатора с помощью установленных на приборы терморегуляторов.

Кроме сравнительно высокого расхода материалов материалов и стоимости проектирования, такая схема отопления практически не имеет недостатков.

Выбор котла

Котел может быть нескольких типов:

  • Электрический котел;
  • Котел, работающий на жидком топливе;
  • Газовый котел;
  • Твердотопливный котел;
  • Комбинированный котел.

Кроме затрат на топливо, потребуется не реже, чем раз в год проводить профилактический осмотр котла. Лучше всего для этих целей вызывать специалиста. Также потребуется выполнять профилактическую очистку фильтров. Наиболее простыми в эксплуатации считаются котлы, которые работают на газе. Также они довольно дешевые в обслуживании и ремонте. Газовый котел подойдет только в тех домах, которые имеют доступ к газовой магистрали.

Котлы данного класса выделяются высокой степенью безопасности. Современные котлы устроены таким образом, что для них не требуется выделять специальное помещение для котельной. Современные котлы характеризуются красивым внешним видом и способны удачно вписаться в интерьер любой кухни.

Газовый котел на кухне

На сегодняшний день особой популярностью пользуются полуавтоматические котлы, работающие на топливе твердого типа.  Правда, есть у таких котлов один недостаток, который заключается в том, что один раз в день необходимо загружать топливо. Многие производители выпускают такие котлы, которые являются полностью автоматизированными. В таких котлах загрузка твердого топлива происходит в автономном режиме.

Однако такие котлы немного более проблематичные. Помимо основной проблемы, которая заключается в том, что сейчас электричество довольно дорогое, они еще могут перезагружать сеть. В небольших поселках на один дом выделяется в среднем до 3 кВт в час, а для котла этого мало, причем нужно учитывать, что сеть будет загружена не только работой котла.

Электрический котел

Для организации отопительной системы частного дома можно установить и жидкотопливный тип котла. Недостатком таких котлов является то, что они могут вызывать нарекания с точки зрения экологии и безопасности.

Диаметр трубы для самотечного отопления

Первое и основное условие надежной работы гравитационного отопления – большой диаметр стояков (вертикальных магистральных труб) и лежаков (верхних и нижних горизонтальных подводящих труб). И по этому поводу часто можно услышать одно из главных заблуждений:

Это не совсем так. Циркуляции можно добиться и при тонких трубах. Однако для комфортного отопления такая система будет непригодна.

Дело в том, что в тонкой трубе окажется воды меньше, чем в толстой. И это понятно – площадь сечения увеличивается в зависимости от диаметра в квадратичной пропорции. В трубе диаметром, например, 20 мм при высоте стояка 6 метров будет всего два литра воды. При разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес в них будет различаться на 11 грамм. Этого уже достаточно, чтобы привести в движение воду – тяжелая холодная начнет давить вниз. Но при большой длине труб трение воды об их стенки уравновесит силу тяжести и циркуляции не будет. Запустить ее можно двумя способами:

  • увеличить разницу температур между «подачей» и «обраткой»;
  • увеличить начальную температуру «подачи» – разница в весе при высоких температурах ощутимее (см. таблицу).

Первый способ обычно и применяют – включают в циркуляционную систему радиаторы отопления. Они быстрее остужают теплоноситель, забирая из него тепло и отдавая в помещение. Но это не может происходить бесконечно. Сравнявшись с комнатной температурой, вода перестанет остывать, а разница в весе еще не будет достаточной для естественной циркуляции. К тому же сами радиаторы тоже увеличивают сопротивление системы.

В результате приходится нагревать воду в котле до более высокой температуры. Циркуляция запустится, но тогда в доме станет жарко, ведь температура теплоносителя поднимется выше расчетной. Да и КПД такой системы резко упадет. Дело в том, что холодная вода «принимает» большее количество теплоты от сжигания топлива, нежели горячая. Поэтому при попытке нагреть горячий теплоноситель еще сильнее, большая часть тепла от сгорания топлива будет буквально вылетать в трубу котла, оставшись неиспользованной.

А теперь – расчет для трубы диаметром 50 мм. В шестиметровом стояке из такой трубы вместится почти 12 литров воды. А при разнице температур между «подачей» с 60°С и «обраткой» с 40°С вес будет различаться уже на 72 грамма. Такая система будет циркулировать и при более низкой температуре. Это позволит осуществлять топку котла равномернее и эффективнее, поднимая температуру, только если это необходимо для обогрева помещения.

Схема отопления теплыми полами

Теплый пол обеспечивает горизонтальное тепловое излучение, поддерживая более высокую температуру на уровне ног и её снижение до комфортного уровня на большей высоте. В районах с теплым климатом схема может использоваться в качестве единственного источника тепла. В северных широтах её необходимо сочетать с монтажом радиаторной отопительной системы.

Конструктивно система теплого пола представляет собой сеть трубопроводов. Нагрев может производиться от любых источников тепла.

  • равномерное распределение тепла по всему объёму помещения;
  • улучшение эстетического вида помещения из-за отсутствия труб и радиаторов.

Использование принудительной циркуляции

Лучевая система отопления частного дома может использовать принцип естественной или принудительной циркуляции. В первом случае теплоноситель распределяется по трубам и радиаторам самотеком. При этом требуется устанавливать трубы большого диаметра. Это простая, но менее эффективная система. Она подойдет только для небольшого одноэтажного дома, к которому не подведено электричество.

В современном строительстве лучевые системы применяют в сочетании с насосом. Он обеспечивает принудительную циркуляцию теплоносителя. Насос устанавливается на подающем или обратном контуре. Он работает с определенной мощностью. Такой прибор необходим для системы отопления большого или двухэтажного коттеджа.

Благодаря массе преимуществ, а также приемлемой стоимости циркуляционных насосов, сегодня подобный вариант монтажа применяется практически повсеместно.

Циркуляционный насос уравнивает температурные показатели на входе и выходе контура отопления. Таким образом, повышается качество обогрева. Система становится компактнее и не такой материалоёмкой.

Для правильного выбора циркуляционного прибора в связи с этими характеристиками необходимо знать диаметр труб, их протяжённость и расстояние от самого насоса. Рассчитывать эти показатели нужно уже на стадии составления проекта.

Для достижения максимального коэффициента полезного действия и качественного обогрева требуется учитывать следующее:

  1. Насосы с мокрым ротором монтируются так, чтобы вал находился горизонтально.
  2. Ставится техника обычно на обратке трубопроводной системы, так как там температуры ниже. Более новые приборы могут устанавливаться и на контур подачи, они не боятся высоких температур.
  3. Должен находиться максимально близко к расширительному баку.
  4. Насос с терморегулятором обязан быть вдали от горячих предметов.
  5. Отопительный контур должен оборудоваться прибором для развоздушивания. При отсутствии его циркуляционный насос покупается с воздухоотводчиком.
  6. Для удаления твёрдых включений перед монтажом специалисты советуют промывать систему.
  7. Перед тем как запустить насос, стоит заполнить систему теплоносителем.

Многих интересует вопрос, можно ли обойтись без насоса, датчиков и воздухоотводчиков. Ответ – да. Однако потребуется организация некоторых условий, ведь циркуляция теплоносителя будет естественной.

Специалисты редко рекомендуют такой вариант. Дело в том, что лучевая схема системы отопления требует использования труб большого диаметра, а расширительный бачок нужно будет ставить в самом высоком уровне.

Небольшая дача либо другой маленький объект могут оптимально подойти для системы с естественной циркуляцией жидкости. Однако какой бы не был выбран вариант обогревательной системы, всё должно продумываться на этапе составления проекта.

Всего 10 лет назад сама лучевая система отопления, а тем более с использованием циркулярного насоса была для многих недоступна. Сейчас ситуация изменилась. Использование принудительной циркуляции имеет массу преимуществ. Горячая жидкость быстрее разносится по всем трубам, ускоряя нагревание помещения

Особенно важно это при первом запуске после долгого простоя

Циркулярный насос можно устанавливать, как на трубы подачи горячей воды, так и на обратный контур. В первом случае к насосу предъявляются повышенные требования, так как высокие температуры способны негативно влиять на отдельные детали агрегата.

При естественной циркуляции необходимы трубы большого объема и монтаж расширительного бачка. Для этого понадобится дополнительное место, и усложнятся монтажные работы. Чтобы жидкость свободно перемещалась самотеком, необходимо задать угол наклона. А излишний объем воды в системе повысит нагрузку на котел.

Экономия в такой модели достигается за счет отсутствия циркулярного насоса и другого сложного оборудования. Это позволяет сэкономить некоторую сумму при установке. К тому же, даже самый тихий насос все равно издает некоторый шум, что может вызывать дискомфорт у жильцов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
