Схема отопления двухэтажного дома

Выбор источника тепла

Сердцем обогревающей сети является генератор, что нагревает теплоноситель до приемлемой температуры и, если позволяют его промышленные способности, удерживает установленные характеристики круглые сутки. Среди источников тепла в частных домах применяют фактически все, порой сочетают 2-3 типа.

Вероятные виды теплогенераторов:

  • котлы;
  • инфракрасные обогреватели;
  • печи;
  • камины;
  • коллекторы, насосные установки и прочие типы альтернативного оснащения.

Динамично применяются отопительные котлы, что можно систематизировать согласно типу горючего:

  • жидко- или твердотопливные;
  • газовые;
  • электрические.

Второй и третий виды представлены наиболее экономными и если к жилью подведён газ либо электроэнергия, имеет смысл выбрать именно их.

Если загородный дом построен на не газифицированном месте, электрический котёл делается главным, а в качестве запасного, резервного источника применяют электрокамин либо инфракрасный нагреватель.

Печные дверцы по низким ценам в компании SVT-Ukraine — svt-ukraine.com.ua/pechnye-dvercy

Что такое «Ленинградка» и особенности монтажа

Одна из популярных схем, которая появилась еще в СССР, для отопления частного дома – «Ленинграка». Своими руками смонтировать такой способ обогрева несложно. Разберем основные моменты и особенности конструкции однотрубной принудительной системы.


«Ленинградка» в виде схемы

Популярной она остается до сих пор, так как имеет ряд преимуществ:

  • малые затраты на оборудование;
  • легкость монтажа;
  • можно прокладывать трубы где захочется;
  • красивый внешний вид;
  • можно подключить несколько отопительных котлов.

Можно проложить трубу отопления вдоль внешних стен. Однако, есть и минус системы, пока носитель тепла идет по кругу, происходит потеря мощности, поэтому приходится увеличивать секции радиаторов.

Особенности работы системы обогрева

Для корректной работы системы отопления «Ленинградка» необходимо подключать все элементы последовательно. Температура носителя тепла на выходе будет значительно ниже, чем на входе. За счет этой разницы происходит кругооборот теплоносителя.

Такая разводка отопления от котла в частном доме образует замкнутое кольцо, которое расположено по периметру вей площади. Вблизикотласледует сделать врезку вертикальной трубы, чтобы обеспечить разницу температуры для движения тепла. Сверху врезки подключаете расширительный бачок, который будет поддерживать температуру носителя тепла на одном уровне.


Самый легкий вариант

Батареи врезаете в общую магистраль в зависимости от прокладки основных труб. При этом несмотря на простоту монтажа, можно дополнительно смонтировать термостат, балансирующие вентили или краны любого типа действия.

Чтобы полностью понять принцип монтажа «Ленинградки», предлагаем посмотреть видео материал.

1 Разновидности схем отопления

Подробная схема отопления 2-х этажного частного дома с принудительной циркуляцией — это комплекс элементов, состоящий из трубопроводов, котла, фитингов, температурных датчиков и других узлов. При правильном их выборе и монтаже расходы на обогрев жилья существенно снизятся, а жильцы будут довольны уютным микроклиматом. В настоящее время отопительная система двухэтажного дома может выполняться разными способами:

  • однотрубным и двухтрубным;
  • с верхней и нижней разводкой;
  • с гравитационной циркуляцией и принудительной;
  • со стояками горизонтального и вертикального положения;
  • с вариантом магистрального движения теплоносителя;
  • тупиковая схема.

Хозяин коттеджа выбирает самую приемлемую и эффективную систему, которая бы обеспечивала поддержание нужной температуры в доме определённый промежуток времени, была оснащена простым, функциональным и удобным управлением, давала возможность выполнения отопления по типу «тёплый пол». Оптимальным считается вариант обогрева, когда все устройства системы функционируют при помощи автоматики.

Основные требования

Если система проектируется с учетом СНиПа, проблем с ней не возникнет. Но этого мало. Хорошо продуманная конфигурация отличается такими качествами:

  1. Энергоэффективность (экономичность). Эта характеристика особо важна в климатических зонах с низкой среднегодовой температурой и продолжительным отопительным периодом. Поддержание комфортного микроклимата в доме – одна из основных статей расходов домовладельцев.
  2. Надежность и отказоустойчивость. Остановка системы посреди отопительного сезона опасна для здоровья жильцов. А регулярные перепады температуры и длительное промерзание наносят зданию непоправимый ущерб.
  3. Максимальная безопасность. Следует предусмотреть все возможные негативные сценарии и минимизировать риск их возникновения.
  4. Автономность и простота эксплуатации. Продуманная система отопления должна обходиться без вмешательства человека как можно дольше.
  5. Полная управляемость. В грамотно реализованной системе настройке поддается все. Даже микроклимат в каждом отдельном помещении.
  6. Эстетичность и бесшумность. Наличие отопительных инженерных сетей в доме должна выдавать только температура в помещениях. А работу электронасоса хорошо слышно даже днем. И если это не исправить, жильцы перестанут спать ночами.

Классификация однотрубных систем отопления

В данном виде отопления отсутствуют разделения на обратные и подающие трубопроводы, поскольку теплоноситель после выхода из котла идет по одному кольцу, после чего опять возвращается в котел. Радиаторы в данном случае имеют последовательное расположение. В каждый из этих радиаторов теплоноситель попадает по очереди, сначала в первый, потом во второй и так далее. Однако температура теплоносителя будет снижаться, и последний в системе отопительный прибор будет иметь температуру ниже первого.

Классификация однотрубных систем отопления выглядит так, каждый из видов при этом имеет свои собственные схемы:

  • закрытые системы отопления, которые не сообщаются с воздухом. Отличаются избыточным давлением, воздух можно сбросить только вручную посредством специальных вентилей или же автоматических воздушных клапанов. Подобные системы отопления могут работать с циркулярными насосами. Такое отопление также может иметь нижнюю разводку и соответствующую схему;
  • открытые системы отопления, которые сообщаются с атмосферой при помощи расширительного бака для сбрасывания лишнего воздуха. В данном случае кольцо с теплоносителем следует размещать выше уровня приборов отопления, в противном же случае в них будет собираться воздух и циркуляция воды будет нарушена;
  • горизонтальные – в таких системах трубы теплоносителя размещены горизонтально. Это отлично подходит для частных одноэтажных домой или же квартир, где есть автономная система отопления. Однотрубный вид отопления с нижней разводкой и соответствующая схема – лучший вариант;
  • вертикальные – трубы теплоносителя в данном случае размещены в вертикальной плоскости. Такая система отопления лучше всего подходит для частных жилых домов, состоящих из двух-четырех этажей.

Нижняя и горизонтальная разводка системы и ее схемы

Циркуляция теплоносителя в горизонтальной схеме прокладки труб обеспечивается при помощи насоса. А подающие трубы размещены над полом или под ним. Горизонтальная магистраль с нижней разводкой должна быть проложена с небольшим уклоном от котла, радиаторы же нужно ставить все на одном уровне.

В домах, где два этажа, подобная схема разводки имеет два стояка — подающий и обратный, вертикальная же схема допускает их большее количество. Во время принудительной циркуляции теплоагента с применением насоса температура в помещении повышается намного быстрее. Поэтому чтобы установить такую систему отопления нужно использовать трубы с меньшим диаметром, нежели в случаях естественного движения теплоносителя.

На трубах, которые входят в этажи, нужно ставить вентили, которые будут регулировать подачу горячей воды на каждый этаж.

Рассмотрим некоторые схемы разводки для однотрубной системы отопления:

  • схема с вертикальной подачей – может иметь естественную или принудительную циркуляцию. При отсутствии насоса теплоноситель циркулирует посредством смены плотности во время остывания при теплообмене. От котла вода поднимается в магистраль верхних этажей, затем по стоякам распределяется по радиаторам и остывает в них, после чего опять возвращается в котел;
  • схема однотрубной вертикальной системы с нижней разводкой. В схеме с нижней разводкой возвратная и подающая магистрали идут ниже приборов отопления, а трубопровод проложен в подвале. Теплоноситель подается по стоку, проходит через радиатор и возвращается вниз в подвал через опускной стояк. При данном методе разводки теплопотерь будет значительно меньше, чем тогда, когда трубы находятся на чердаке. Да и обслуживать систему отопления с данной схемой разводки будет очень просто;
  • схема однотрубной системы с верхней разводкой. Подающий трубопровод в данной схеме разводки расположен над радиаторами. Подающая магистраль проходит под потолком или через чердак. Через эту магистраль стояки идут вниз и к ним по одному крепятся радиаторы. Обратная магистраль идет или по полу, или под ним или через подвал. Такая схема разводки подойдет в случае естественной циркуляции теплоносителя.

Помните, что если вы не хотите поднимать порог дверей с целью прокладки подающей трубы, вы можете плавно ее понизить под дверью на маленьком кусочке земли с выдерживанием общего уклона.

5 Положительные и отрицательные характеристики

Принудительная циркуляция позволяет свободно располагать элементы отопительной системы относительно друг друга. Всё же основные правила монтажа обвязки котла, подключения радиаторов, установки трудных линий не следует игнорировать. Используя принудительную циркуляцию, можно заметить такие преимущества:

  1. 1. Благодаря высокой скорости теплоносителя равномерно прогреваются все теплообменники (радиаторы), из-за чего обогрев помещений осуществляется более качественно.
  2. 2. Принудительным нагнетанием водяного потока можно обогревать помещение любой площади и устраивать контур довольно большой протяжённости.
  3. 3. Даёт возможность системе работать при пониженном температурном режиме (менее 60 градусов), благодаря чему создаётся оптимальная температура в частном доме.
  4. 4. С низкой температурой и невысоким давлением (3 бара) для устройства системы можно использовать трубы из пластика, которые дешевле металлических.
  5. 5. Диаметр тепловых линий меньше, по сравнению с тем, который необходим в контуре с естественной циркуляцией.
  6. 6. Использование батарей отопления любых видов (рекомендуются алюминиевые радиаторы).
  7. 7. Принудительная циркуляция теплоносителя способствует быстрому обогреву помещения.
  8. 8. Регулирование температуры можно выполнять как по всему контуру, так и в определённых точках (корректировать нагрев на каждом теплообменнике).

При всех достоинствах такого способа отопления существуют и недостатки. Например, при прохождении теплоносителя по системе слышен шум, который усиливается на поворотах тепловой линии и в местах сужения. Часто это может быть причиной излишней производительности насоса, несоответствующей конкретной отопительной системе. Второй недостаток — зависимость от электричества. При его отключении остановится движение теплоносителя в системе, так как питание циркуляционного насоса происходит от электросети.

Практическая магия схемы Тихельмана

Принято считать, что в двухтрубной системе отопления распределение тепла между радиаторами из-за параллельного подключения осуществляется абсолютно равномерно.

Это не совсем так. Прежде всего, уясним, что гидравлическое сопротивление трубопровода пропорционально его длине.

В обычной двухтрубной системе путь через первый радиатор является для теплоносителя кратчайшим, а через последний – самым долгим.

Соответственно, в первом случае среде приходится преодолевать минимальное гидравлическое сопротивление, а во втором – максимальное. Понятно, что жидкость течет, образно говоря, более охотно через ближайшие к котлу радиаторы, чем через отдаленные.

Чтобы уравновесить систему, предлагается «обратку» начинать от выходного патрубка первого радиатора, затем прокладывать ее до последнего, попутно подключая прочие радиаторы. И только после врезки от последнего радиатора обратная магистраль направляется к котлу. Это и есть схема Тихельмана.

Таким образом, двигаясь через любой радиатор, теплоноситель будет проходить путь одной и той же длины с равным гидравлическим сопротивлением. При этом объемы среды, протекающей через каждый прибор, как и теплоотдача, станут равными.

Системы с естественной, принудительной циркуляцией – которая лучше?

Различие меж этими 2-я видами циркуляции заключается в методе перемещения воды по СО. С целью реализации принудительной схемы следует ставить особое оснащение, в частности, насос, для естественной такой надобности нет.

ЕЦ характеризована рядом плюсов:

  • отсутствие при работе системы гула и вибрации;
  • элементарность подключения и сервиса;
  • высокий срок эксплуатации.

При этом СО с естественной циркуляцией довольно медленным темпом запускаются, вода в трубах подобных систем может замёрзнуть. Ещё один недостаток состоит в надобности установки больших труб (они дороже и более сложные в установке).

СО с принудительной циркуляцией имеет следующие важные плюсы:

  • вероятность постройки в частном доме, даче разводки разной протяжённости;
  • независимость качества подогрева от характеристик температуры теплоносителя;
  • лёгкая настройка рабочих режимов.

В вариантах с принудительной циркуляцией вода идёт по трубе благодаря работе насосного оснащения. Вода подходит от котла, в котором разогревается, под воздействием особого насоса (его называют циркуляционным).

На любом радиаторе при такой схеме подогрева ставят вентили Маевского. Первые предоставляют возможность подбирать температуру нагрева определённой батареи. Вентили могут являться самодействующими и ручными. А кран Маевского даёт возможность устранять с системы лишний воздух.

Специалисты рекомендуют устанавливать и выполнять подключение в двухэтажных домах СО с котлом и принудительной циркуляцией. В этом случае вам будет весьма просто сделать «тёплый пол», установить полотенцесушитель и всегда регулировать работу СО, выставляя для себя более комфортную температуру.

Особенности принудительной циркуляции

Длина отопительного контура в двух- и трехэтажных домах часто слишком велика, чтобы выбор в пользу отопительной системы гравитационного типа был оправданным решением. Есть у нее и другие недостатки, сделавшие схемы с принудительной циркуляцией стандартом де-факто для жилья большой площади.

Теплоноситель в такой системе движется по трубопроводу не под влиянием сил гравитации, а благодаря работе электронасоса. Из-за замкнутости контура на производительность насоса влияет только внутреннее гидравлическое сопротивление теплосети. Этажность не имеет решающего значения.

Поскольку теплоноситель движется быстрее, чем в конфигурациях с естественной циркуляцией, он не успевает сильно остыть, пройдя полный круг. Это обеспечивает равномерность теплоотдачи и экономию газа. Система может работать в низкотемпературном режиме, т.е. топить можно и в межсезонье, когда еще не слишком холодно.

Есть у принудительной циркуляции и недостатки. Главный из них – зависимость от электроснабжения. Отключение электричества влечет за собой остановку насоса. Это приводит к прекращению подачи тепла и возникновению воздушных пробок.

Решается проблема путем установки разгонного коллектора. При отключении электричества такая система продолжит функционировать в режиме естественной циркуляции.

Типы циркуляции в СО

В отличие от многоквартирных жилых зданий, в которых централизованная поставка горячего теплоносителя ограничивает жителей квартир в выборе системы отопления (практически у всех жильцов – ленинградка с принудительной подачей жидкости), владельцы частных двухэтажек вправе самостоятельно определяться с типом установки своими руками СО с естественным типом циркуляции или принудительным вариантом транспортировки тепла. Рассмотрим отличительные особенности каждого из типов подачи применительно к двухэтажным строениям.

Естественная

Принцип действия данной системы базируется на процессе вытеснения горячей воды более холодной за счет разницы плотностей жидкостей при разных температурах нагрева.

По этой причине нередко контуры отопления с естественным побуждением движения тепла называют также гравитационными или самотечными системами.

Схема самотечного движения водяного теплоносителя при отоплении двухэтажки

Для контура циркуляции на гравитационном побуждении водяного теплоносителя характерны следующие особенности:

  • низкая скорость перемещения водяной массы по теплотрассе;
  • необходимость использования труб больших диаметров (Ду не менее одного-полутора дюймов);
  • строгое соблюдение при монтаже своими руками необходимых уклонов горизонтальных участков;
  • для обеспечения всех уклонов нередко котел приходится утапливать в специальном углублении.

Гравитационная схема в какой-то степени морально устарела. К ней не применимы современные тенденции в модернизации систем отопления частных построек:

  • в самотечных контурах не ставят полимерные трубы, поскольку существует вероятность их расплавления при вскипании воды в трубопроводе при высоких нагрузках на котел;
  • отсутствует возможность регулировки локального участка теплотрассы или отдельного отопительного прибора;
  • невозможность отключения отдельного радиатора без нарушения работы всей СО.

Все эти недостатки перекрываются одним огромным плюсом, благодаря которому самотечные системы до сих пор монтируются. Этот важный фактор  – энергонезависимость отопления, то есть возможность обогревать дом без электроэнергии в районах с перебоями с электричеством.

Принудительная

В данных системах движение теплоносителя происходит за счет нагнетания избыточного давления циркуляционным насосом.

Схема движения теплоносителя в СО напорного типа в двухэтажном здании

По сравнению с гравитационными контурами принудительная циркуляция в двухэтажных домах имеет ряд преимуществ:

  • более высокая скорость перемещения жидкости в трубах;
  • небольшие диаметры проходного сечения труб теплотрассы;
  • возможность укладки труб удобным для монтажа способом;
  • возможность реализации любого проекта по автоматизации управления микроклиматом в жилище;
  • несложная регулировка параметров системы.

В двухэтажных строениях старой постройки с установленной ранее самотечной системой допускается в рамках модернизации установка насоса, что позволит реализовать основные достоинства напорных систем.

Двойные схемы отопления двухэтажного дома

Рассматривая схемы отопления двухэтажного частного дома для монтажа своими руками, можно отметить, что некоторые специалисты используют двойные схемы – здесь монтируются однотрубные и двухтрубные участки. Например, если по пути следования теплоносителя стоит маленькая комнатка с небольшим радиатором, то через нее можно пройти одной трубой.

Схема коллекторной системы отопления с принудительной циркуляцией теплоносителя.

Мы уже говорили, что лучше всего подавать воду на этажи раздельными трассами – при необходимости, одну из них можно быстро перекрыть и ограничить подачу тепла. Также возможна вполне экономичная схема, когда трубы горизонтальные участки проходят только по первому этажу, а подача тепла на верхний этаж осуществляется путем сооружения вертикальных стояков на каждую отопительную батарею (или часть батарей).

Следующая схема предусматривает установку своеобразного коллектора в чердачном помещении. Туда поднимается одна вертикальная труба, подающая в этот коллектор горячий теплоноситель. После этого он самотеком распределяется по батареям отопления, протекая сверху вниз. Целесообразность применения такой схемы определяется специалистом теплотехники, а суть ее заключается в равномерном распределении тепла и экономии на трубах.

Схема с коллектором интересна тем, что она является однотрубной и двухтрубной одновременно, сочетая в себе достоинства обеих систем.

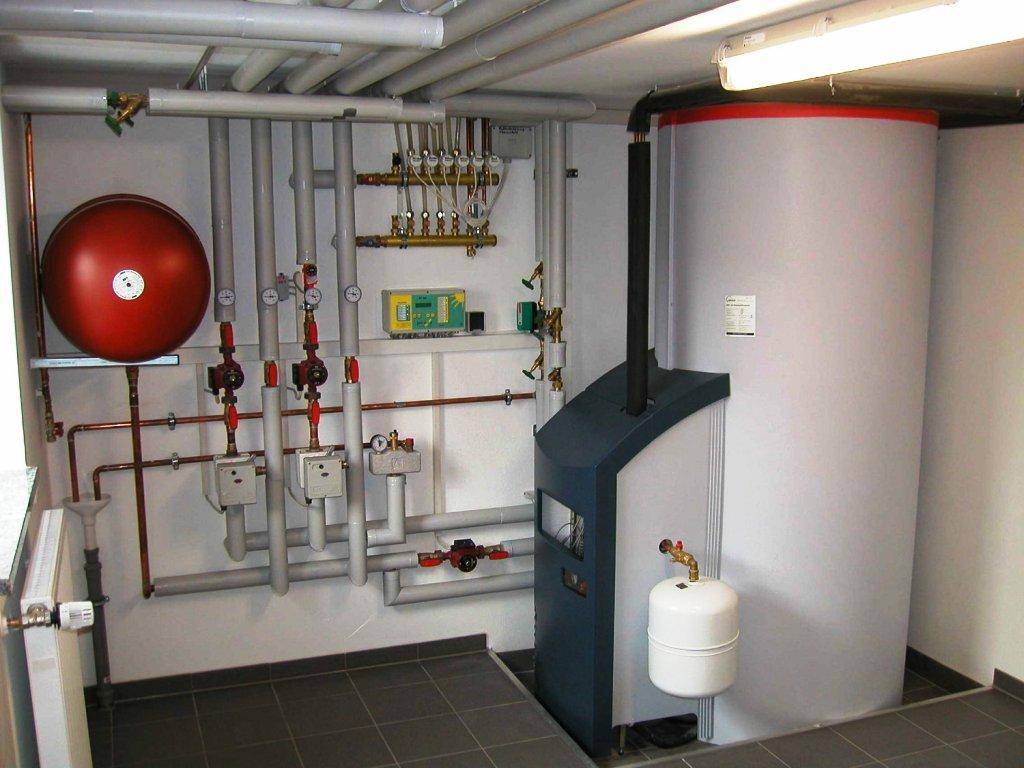

6 Составляющие отопительной системы

При правильно составленном проекте, грамотном монтаже, бережной эксплуатации схема отопления с принудительной циркуляцией является оптимальным и эффективным вариантом обогрева дома (двухэтажного и трёхэтажного). Для установки системы понадобится использование таких устройств и материалов:

  • теплогенератора (иногда приобретают настенный тип);
  • расширительного бака;
  • циркуляционного насоса;
  • отопительных приборов;
  • труб;
  • запорной и регулировочной арматуры.

Теплогенератор для системы с принудительным способом отопления может функционировать, используя любой доступный вид топлива. Главное, выбрать котёл с мощностью, при которой он смог бы обогревать отапливаемую площадь дома.

Принципиальным для такой системы должно быть наличие мембранного расширителя. При нагревании теплоноситель увеличивается в объёме в замкнутом пространстве. Для предупреждения аварийных ситуаций, при которых разрываются трубы и радиаторы, применяется расширительный бак. Он хорошо справляется с излишним давлением.

Благодаря схеме отопления с принудительной циркуляцией, которую обеспечивает напорный насос, теплообменные приборы могут быть разных видов и материалов. Хороший вариант — отопление «тёплый пол»:

  1. 1. Для его функционирования не нужна высокая температура теплоносителя.
  2. 2. Наличие напорного насоса в оборудовании системы оказывает действенное влияние на затруднённую циркуляцию теплоносителя (малый диаметр и большая длина) «тёплых полов».

Поэтому лучше пользоваться современными материалами: армированным полипропиленом и металлопластиком, у которых нет таких недостатков. Приобретая их, следует помнить, что компрессионные фитинги, применяющиеся для соединений, могут через несколько лет выйти из строя из-за воздействия высокой температуры теплоносителя. Эти устройства лучше не использовать в отоплении, хотя категорического запрета не существует.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

  • с одной трубой;
  • двумя;
  • коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

  • тупиковая;
  • попутная;
  • коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

  • Более равномерный прогрев всего домовладения;
  • Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
  • Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
  • Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Схема коллекторной системы отопления частного двухэтажного дома

Итак, оптимальный вариант применения коллекторной системы отопления — частный дом.

Составляя схему не следует упускать важные моменты. В системе должен присутствовать воздухоотводчик, место размещения автоматизированного клапана — коллекторы подачи и обратки.

Обязательным элементом является расширительный бак с объемом не менее 3% от суммарного объема теплоносителя в системе. Размещать его рекомендуется перед циркуляционном насосом, на обратке. Этими агрегатами оснащают каждый из контуров. Важным момент — низкая температура носителя обратки позволяет получать максимальную отдачу от работы насосов.

При установке гребенки с гидравлическим компенсатором установка расширительного бака производится перед основным насосом.

Фиксация циркуляционных насосов производится в в таком положении, когда вал расположен строго горизонтально.

Особенность отопления Тихельмана

Идея изменения принципа действия “обратки” была обоснована в 1901-ом году немецким инженером Альбертом Тихельманом, в честь которого и получила своё название — “петля Тихельмана”. Второе название — “возвратная система реверсивного типа”. Так как движение теплоносителя в обоих контурах, подающем и обратном, осуществляется в одном, попутном направлении, часто используется и третье название — “схема с попутным движением тепловых носителей”.

Сущность идеи состоит в наличии одинаковой длины прямых и обратных трубных участков соединяющих все радиаторные батареи с котлом и насосом, что создаёт одинаковые гидравлические условия во всех отопительных приборах. Равные по протяжённости циркуляционные контуры, создают условия прохождения горячим теплоносителем одинакового пути к первому и последнему радиатору с получением ими одинаковой тепловой энергии.

Схема петли Тихельмана:

Выводы

Отопление – главное условие комфорта в доме в холодный период. Правильный подбор оборудования не только повысит качество сети, но и снизит расход топлива на обогрев дома. Для двух этажных жилых домов система отопления выбирается исходя из параметров самих зданий.

Следует избегать ошибок в проектировании и монтаже оборудования, т.к. они приводят к неправильной циркуляции теплоносителя в трубопроводах и неправильному температурному режиму.

При проектировании системы также следует учитывать климатический район, т.к. для холодных регионов расход теплоносителя увеличивается для поддержания комфортной температуры в доме.

https://youtube.com/watch?v=Hz1sSNwy1Yw%3F
