Принцип действия
Отработкой называются отслужившие свой срок моторные масла. Они являются источником загрязнения окружающей среды и плохо горят. Объясняется это неспособностью кислорода окислить весь набор химических элементов, входящих в состав. Но если удается расщепить отработку на простые составляющие, то она превращается в энергоэффективное топливо.
Метод разделения отработанного масла в науке используется давно — это пиролиз. С помощью этого процесса можно выделить горючие вещества из любого типа топлива: древесины, угля и нефти. Этот процесс прост и не требует дополнительных финансовых затрат.
Основное преимущество пиролиза заключается в том, что при горении топлива он сам себя поддерживает и даже регулирует. Человеку даже не нужно вмешиваться в этот процесс.
Пошаговая инструкция изготовления печи на отработанном масле своими руками из баллона
Аппарат можно изготовить из старых предметов, воспользовавшись представленными чертежами печи на отработанном масле. Для этого процесса понадобится газовый баллон емкостью 50 л. Также следует подготовить:
- трубу диаметром 80-100 мм и длиной 4 м;
- стальной уголок для изготовления подставки и внутренних элементов теплообменника;
- листовую сталь для выполнения днища верхней камеры и заглушки;

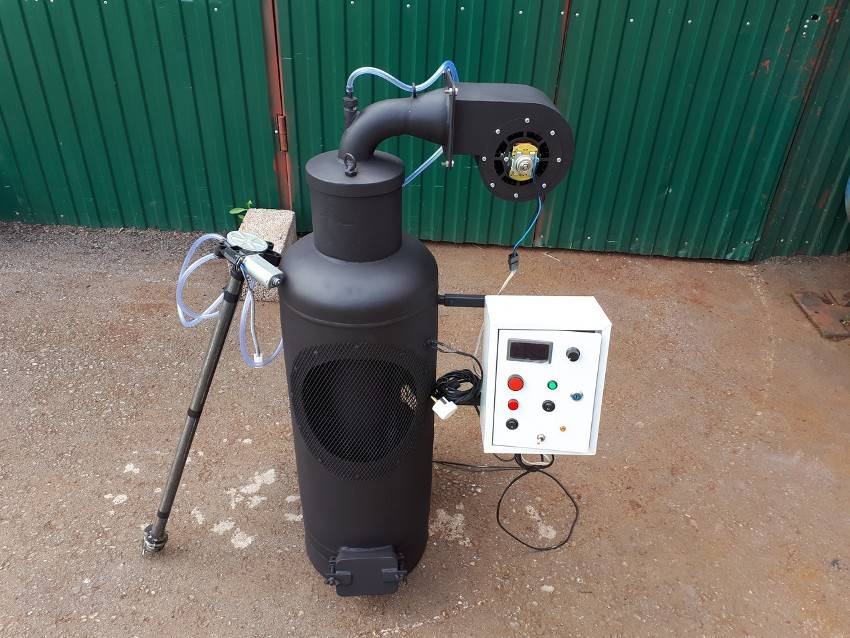

Для процесса изготовления печи на отработанном масле понадобится газовый баллон емкостью 50 л
- тормозной диск;
- шланг для подачи топлива;
- хомуты;
- полудюймовый вентиль;
- петли;
- полудюймовую трубу для подачи масла.

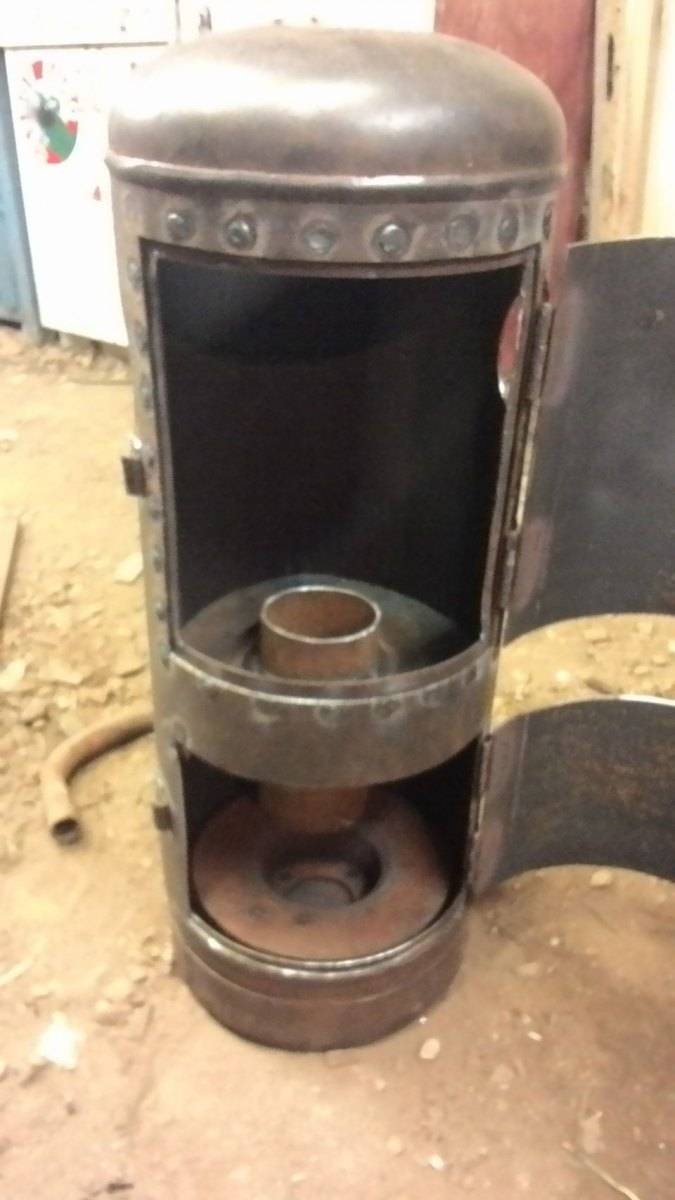

Для изготовления корпуса используется пустой газовый баллон. На нем необходимо открутить вентиль, после чего следует оставить его на ночь на улице для выветривания остатков газа. В днище изделия просверливается отверстие. Чтобы исключить образование искры, сверло необходимо смочить маслом. Через отверстие баллон наполняется водой, которая затем сливается, смывая остатки газа.
В баллоне вырезается два проема. Верхний будет использоваться для камеры сгорания, куда будет установлен теплообменник. Нижний выполняет роль горелки с поддоном. Верхняя часть камеры специально делается большой. При необходимости она может быть заполнена другими вариантами топлива в виде дров или прессованных брикетов.

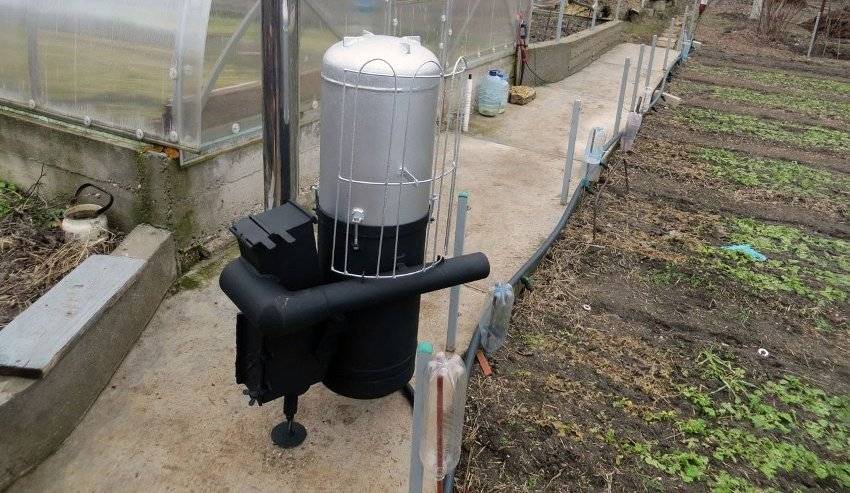

Печь из газового баллона окажется экономичнее и эффективнее нежели из других материалов

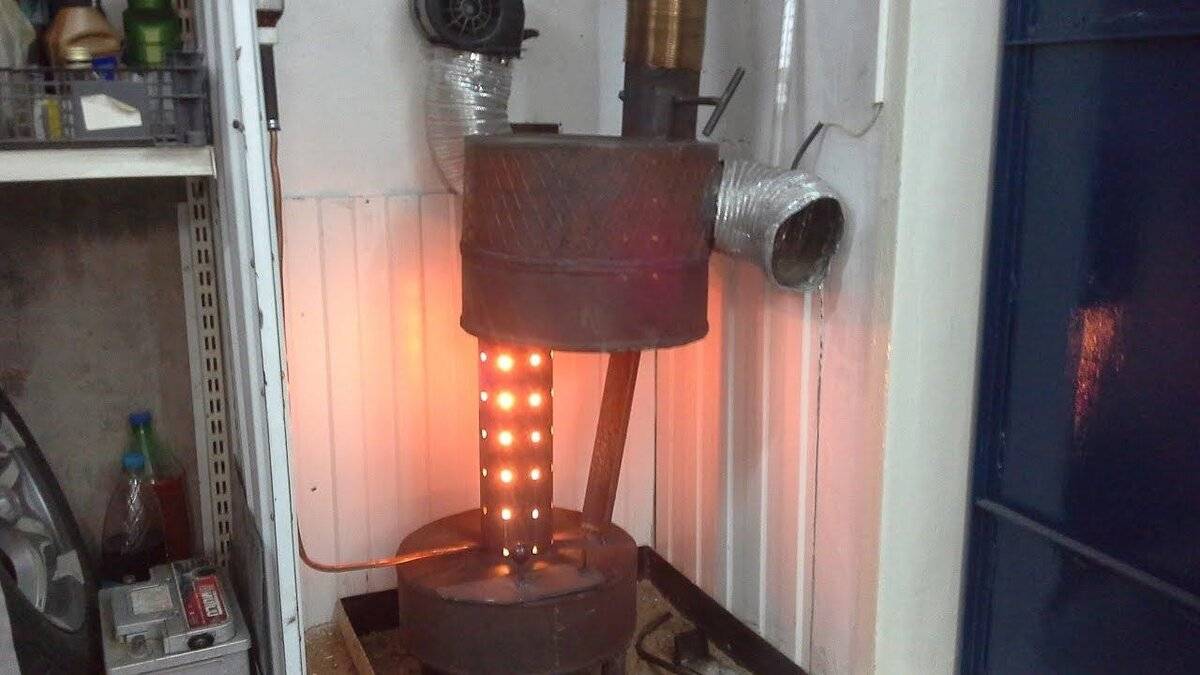

Далее из листового металла толщиной 4 мм изготавливается дно для верхнего отсека аппарата. Из куска трубы длиной 200 мм выполняется горелка, что показано на чертеже печки на отработанном масле. По окружности изделия делается множество отверстий, которые необходимы для поступления к топливу воздуха. Далее отшлифовывают внутреннюю часть горелки. Это исключит вероятность накапливания сажи на торцах и неровных поверхностях.
Горелка печи на отработке из газового баллона приваривается к днищу верхней камеры. В случае отсутствия запасов отработки на образованную полку можно уложить древесину.
Изготовление поддона для отработки и монтаж дымохода масляной печки своими руками
Согласно чертежу печки, для изготовления поддона для отработанного масла используется чугунный автомобильный тормозной диск, который отличается хорошими жаропрочными характеристиками. В нижней его части приваривается стальной круг, который образовывает днище. В верхней части выполняется крышка, через проем которой в печь поступает воздух.
Для изготовления поддона используется чугунный автомобильный тормозной диск
Следующим этапом изготовления печки на отработанном масле из газового баллона является выполнение муфты из трубы длиной 10 см, которая соединяет горелку и поддон. Благодаря этому элементу печку обслуживать будет намного проще. Можно достать поддон и очистить нижнюю часть горелки. Для обеспечения подачи масла в отверстие в корпусе вставляется трубочка из металла, которая прихватывается сваркой. На трубе устанавливается аварийный вентиль.
Дымоотводная конструкция выполняется из трубы диаметром 100 мм. Один ее конец приваривается к отверстию в центральной верхней части корпуса, а другой выводится на улицу.
Просмотрев видео «Печь на отработке из газового баллона», можно ознакомиться с последовательностью действий при изготовлении аппарата.
Правила безопасности при эксплуатации печи
Запрещено:
- Применять посторонние материалы, помимо отработанных масел;
- Разводить огонь в печи, если не подсоединен дымоотвод или он частично поврежден;
- На длительное время оставлять работающую печь без присмотра;
- Подпускать детей или домашних животных к работающей печи;
- Допускать попадание влаги или воды в резервуар с маслом или на разогретые до высокой температуры участки печи;
- Закрывать каким-либо образом отверстия в горелке;
- При функционирующей печи аппарате добавлять масло;
- Использовать треснувшую печь или ту, которые имеет даже незначительные дефекты конструкции;
- Устанавливать емкость с легковоспламеняющимися жидкостями рядом с работающей печкой.
Если вы внимательно читали статью, то сможете без каких-либо проблем смастерить печь на отработке из баллона, и таким образом обогреть гараж или другое помещение. Желаем вам успехов!
Изготовление котлов на отработке своими руками
Возможность изготовления своими руками котлов, работающих на отработанном масле, является одним из основных преимуществ данного типа отопительного оборудования.
Составные части котла на отработке. Нажмите для увеличения.
Простота и дешевизна изготовления, как и последующей эксплуатации, характеризуют самодельные котлы и системы отопления, эксплуатирующиеся на отработке.
В домашних условиях можно изготовить работающие на отработке самодельные котлы, обладающие мощностью 5-15 киловатт.
Подобного запаса мощности будет достаточно для того, чтобы обогреть до 80°C помещение, имеющее площадь до 50 квадратных метров. Затраченное на прогрев время не превысит 1,5 часа.
Перед тем, как приступить к процессу сборки и последующей установки работающего на отработанном масле котла, необходимо приготовить следующие детали, инструменты и оборудование: циркуляционный насос, насос для подачи масла, воздушный компрессор, специальная горелка, котел, расширительный бачок, отрезки труб, предназначенных для устройства подающей и обратной магистралей, либо готовые магистрали в сборке, сварочное оборудование.

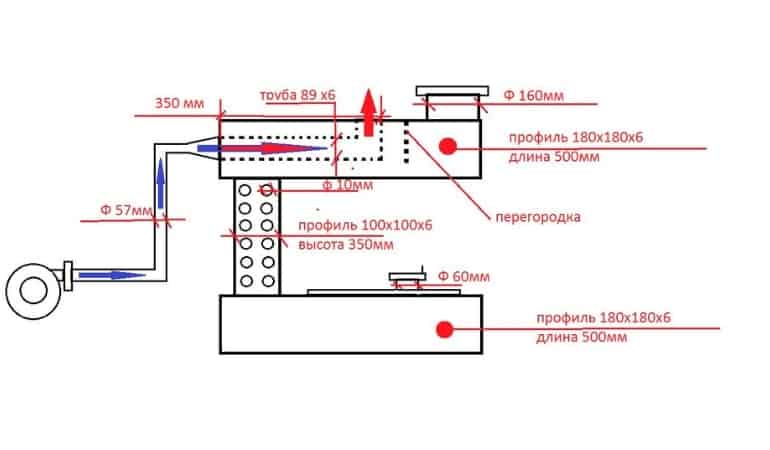

Размеры частей котла для самостоятельного изготовления. Нажмите для увеличения.
Камеру испарения можно изготовить из отрезка прочной толстостенной трубы, способной выдержать нагрев до температуры 400°C. В центральной части данной камеры размещается небольшая трубка, в которую подается воздух, нагнетаемый при помощи вентилятора.
Масляные испарения обогащаются притоком воздушных масс и сгорают в рабочей камере котла. В процессе сгорания происходит нагрев циркулирующего по трубным магистралям теплоносителя.
Розжиг котла
Для первичного розжига котла необходимо использовать около 100 грамм горючей жидкости (керосин, дизельное топливо, специальная жидкость), которую следует залить в камеру сгорания.
Изготовленный из бумаги фитиль обмакивается с одной стороны в горючую жидкость. После этого поджигается фитиль и опускается на дно камеры через верхнюю крышку либо зольник.
Данную операцию необходимо производить при включенном вентиляторе наддува. Следствием быстрого разгорания горючей жидкости станет вскипание масла и прогрев котла с выходом на рабочий режим.
Котлы отопления, эксплуатирующиеся на нефтяных отходах либо на отработке, при дальнейшей эксплуатации требуют лишь периодического подлива масла по мере его сгорания.
Некоторые рекомендации специалистов
- Категорически запрещается хранение горюче-смазочных материалов в непосредственной близости от котла.
- В обязательном порядке необходимо оснащать отапливаемое помещение дымоходом, предназначенным для надежного и эффективного удаления продуктов сгорания (дыма и гари).
- Необходимо защитить места соприкосновения дымовой трубы с деревянным перекрытием и потолком при помощи защитных кожухов, выполненных из термостойкого материала, например, асбеста.
- Необходимо использовать специальную регулировочную заслонку, предназначенную для требуемой работы всей системы тяги. В зимний период времени заслонка выполняет функцию регулирования потоков холодного воздуха, летом – организовывает циркуляцию воздушных масс.
- Помещения, в которых эксплуатируются котлы отопления на отработанном машинном масле, должны быть оборудованы эффективными системами вентиляции воздуха.
Данное требование продиктовано не только необходимостью обеспечения постоянного притока свежего воздуха для нормального функционирования горелочных устройств открытого типа, но и позволяет ликвидировать опасность скопления угарного газа в отапливаемом помещении.
Послесловие
Соблюдение довольно простых требований, предъявляемых к изготовлению, монтажу и дальнейшей эксплуатации котла, позволяет безбоязненно применять данный тип отопительного оборудования для обогрева производственных, хозяйственных и даже жилых помещений.
При эксплуатации работающих на отработке котлов следует постоянно помнить о потенциальной опасности этого типа котельного оборудования.
К слову, данное требование справедливо по отношению ко всем типам отопительных котлов, к которым и относится котел отопления, работающий на отработанном машинном масле.
Что такое отработка
Отработка – это техническое масло, которое применяется для смазки двигателей автомобилей, сливаемое из них после выработки ресурса. Если говорить простыми словами, то это 100% продукт переработки нефти, в котором есть незначительное количество присадок и других веществ, которые улучшают эксплуатационные качества масла.
Масло в двигателе и других узлах обычно эксплуатируется при повышенных температурах, поэтому со временем оно утрачивает свои первоначальные качества. По этой причине его и заменяют новым спустя какое-то время. Вот это слитое масло и называют в простонародии отработкой.
Но выгорая в пламени, отработанное масло оставляет приличное количество отходов, часть из которых относится к токсичным. Дабы существенно снизать количество этих веществ, мастера разработали специальные масляные печки, которые функционируют на отработке.
Требования к установке и эксплуатации печи на масле
Требуется, чтобы печь находилась в пустом помещении, вблизи которого не должно быть легковоспламеняющихся поверхностей
Особое внимание уделяется аппаратам самостоятельного изготовления. Их нельзя ставить на полку или другую опору, которая может загореться
Самодельная печь на отработке должна располагаться на ровном основании, которое может быть бетонным или кирпичным. Необходимо, чтобы расстояние между аппаратом и стеной составляло не менее 1 м. Для образования хорошей тяги дымовая труба должна иметь длину больше 4 м. С внешней ее стороны следует предусмотреть утепление, чтобы исключить образование конденсата кислот.
В состав отработанного масла не должен попасть растворитель или другой легковоспламеняющийся элемент, поэтому такие компоненты должны находиться подальше от печи. Также недопустимо попадание влаги в емкость с маслом. Это приведет к воспламенению в печи. В случае аварийной ситуации для ликвидации огня следует воспользоваться огнетушителем.
Принцип работы печки с капельной подачей горючего схож с механизмом работы дизельных двигателей
Перед началом работы масло заливается в емкость в количестве, равном половине объема бака, что обеспечит необходимое пространство для образования паров. Чтобы пары обогатились кислородом, необходимо подождать некоторое время. Затем производят поджиг топлива с помощью длинных спичек. Как только начинается процесс возгорания паров, заслонка наполовину прикрывается.

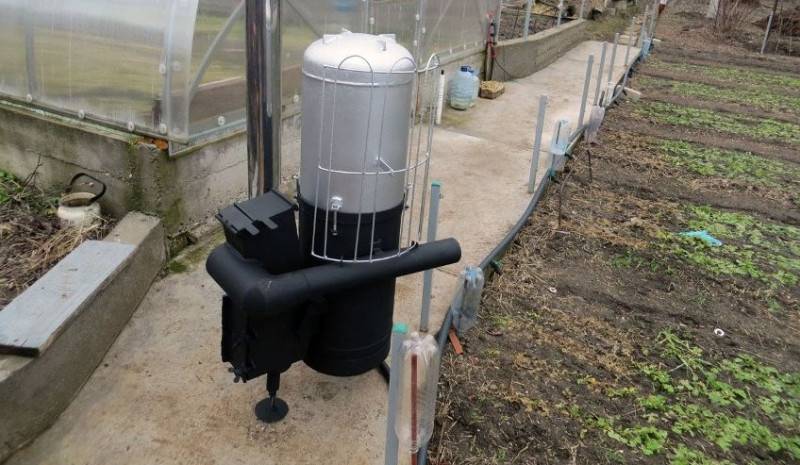

Для повышения работоспособности мини-печи на отработке можно над верхней ее камерой установить герметичный бак с жидкостью. Для подачи и отвода воды к нему крепятся штуцеры, которые размещаются на разных уровнях. Другим вариантом повышения производительности является необходимая конвекция воздуха, что осуществляется с помощью вентилятора, располагающегося вблизи верхней камеры. Забирая теплый воздух от печки, он способствует ее охлаждению, что положительно сказывается на сроке эксплуатации аппарата.
Отопление на отработанном масле для частного дома
Отработанное масло для обогрева изначально применяли вместе с соляркой. Такой способ доказал свою эффективность и экономичность. Тогда решили удешевить средство еще больше и убрали солярку из состава. Отработанное масло по своим характеристикам напоминает дизельное топливо, но стоит на порядок дешевле.
Фото 1. Так выглядит отработанное масло, которое используется для отопления. Жидкость тёмно-коричневого цвета.
Особенности использования
Отработку в качестве топлива используют в специальном котле или в печи. Только это гарантирует полное сгорание продукта без образования чадного дома. Переоборудование системы отопления или установка нового контура окупается в первый год использования средства.
Виды топлива. Сколько получают тепла при сжигании одного литра?
Сжигание одного литра такого топлива дает 10—11 кВт тепла в 60 минут. Продукт, подвергшийся предварительной обработке, обладает большей мощностью. Его сжигание дает на 25% больше тепла.
Разновидности отработанных масел:
- моторные масла и смазочные средства, используемые в различных видах транспорта;
- индустриальные продукты.
Плюсы и минусы
Плюсы топлива:
- Экономическая выгода. Деньги на топливе экономят потребители, но наибольшую выгоду получают предприятия. Реализация отработки избавляет от затрат на хранении, транспортировки и утилизации средства.
- Сохранение энергоресурсов. Отказ от использования для отопления газа и электроэнергии препятствует истощению источников.
- Защита окружающей среды. Из-за высокой стоимости утилизации, владельцы предприятий и транспортных средств избавлялись от масла, сливая его в водоемы или в грунт. Это негативно сказывалась на состоянии окружающей среды. С началом применения отработки в качестве топлива такие манипуляции прекратились.
Минусы топлива:
- представляет опасность для здоровья, если продукт сгорает не полностью;
- большие габариты дымохода — 5 м в длину;
- сложность поджига;
- плазменная чаша и дымоход быстро засоряются;
- работа котла приводит к сжиганию кислорода и выпариванию влаги из воздуха.
Как отрабатывают масло?
Отработку получают при сжигании любого вида масла, но для отопления помещения обычно используют средства нефтепереработки из двигателей внутреннего сгорания.
Также из индустриальных механизмов, компрессоров и энергетического оборудования.
Что не относится к подобному топливу?
Перечень продуктов, не относящихся к отработке:
- переработанные масла растительного и животного происхождения, которые используются для бытовых нужд;
- твердые отходы с отработкой;
- растворители;
- продукты, которые не подлежат такой же переработке, как отработка;
- нефтетопливо природного происхождения из разлива;
- другие неиспользованные нефтепродукты.
Как сделать котел на отработанном масле своими руками
Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и сварочными навыками.
Инструменты и материалы
Чтобы изготовить котел своими руками требуются такие приспособления:
- болгарка;
- сварочный аппарат;
- молоток.
Для изготовления котла на отработанном масле своими руками не забудьте болгарку
В качестве материала для отопительной конструкции необходимо приобрести:
- огнеупорное асбестовое полотно;
- герметик термостойкий;
- стальной лист толщиной 4 миллиметра;
- металлическая труба с сечением 20 и 50 сантиметров;
- компрессор;
- вентиляционную трубу;
- сгоны;
- болты;
- стальные переходники;
- углы полудюймовые;
- тройники;
- арматуру сечением 8 миллиметров;
- насос;
- бачок расширительный.
Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.
Процесс изготовления
Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.
Изготовление такого отопительного устройства состоит из таких этапов:
- Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
- Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
- В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
- Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
- Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
- Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
- В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
- В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
- Сверху к конструкции крепится дымоход.
Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.
Сооружение более мощного котла
Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.
Последующий процесс изготовления отопительного прибора имеет некоторые особенности:
- В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
- Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
- Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

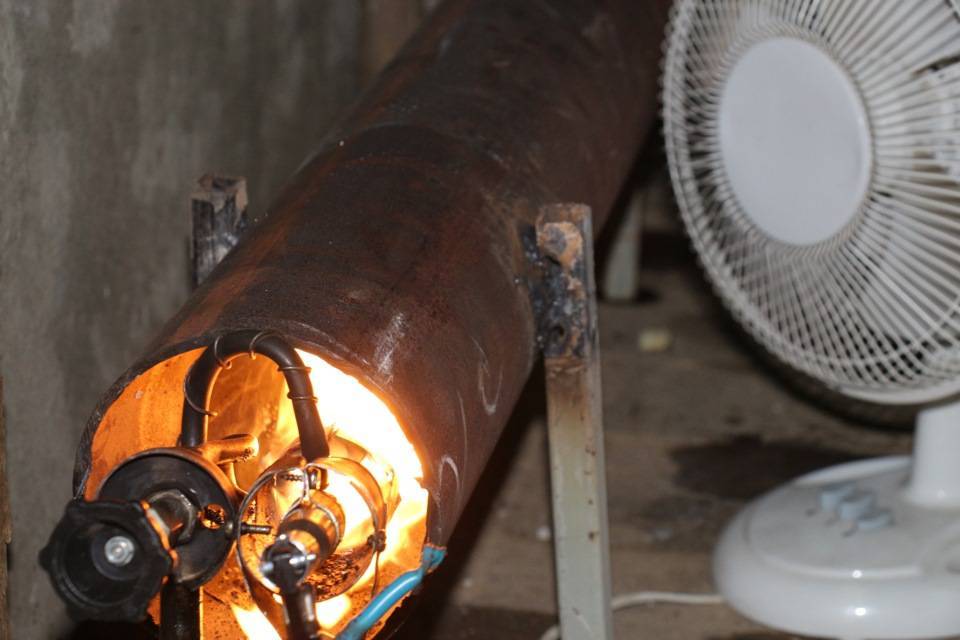

Котел на отработанном масле своими руками
Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки. Соорудить ее можно самостоятельно:
- уголки размером половину дюйма соединяются за счет сгонов и тройников;
- на маслопровод закрепляется штуцер с помощью переходников;
- все соединения предварительно обрабатываются герметиком;
- из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
- для установки горелки используются две разного размера пластины из стали;
- внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
- горелка вставляется в предназначенный для нее корпус;
- после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
- большая пластина монтируется в качестве крепежной накладки;
- в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
- две подготовленные пластины соединяются с помощью болтов.
Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.
Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.
Особенности
Перед заливкой отработанного масла в систему важно проверить множество нюансов, которые в будущем повлияют на работу и комфорт жильцов. Итак, известно, что этот теплоноситель текучий, даже в холоде
Но для обычного отопления – этого недостаточно. Теплое и остывшее масло имеет значительно отличающуюся друг от друга вязкость. Поэтому трубы в системе должны иметь одинаковый диаметр. А иногда на обратных отводах можно сделать и крупнее. Дело в том, что котел сам по себе разогревается быстро, но при этом не успевает проталкивать масло. В этом случае возможно даже закипание
Итак, известно, что этот теплоноситель текучий, даже в холоде. Но для обычного отопления – этого недостаточно. Теплое и остывшее масло имеет значительно отличающуюся друг от друга вязкость. Поэтому трубы в системе должны иметь одинаковый диаметр. А иногда на обратных отводах можно сделать и крупнее. Дело в том, что котел сам по себе разогревается быстро, но при этом не успевает проталкивать масло. В этом случае возможно даже закипание.
Также важно заранее подумать о размерах расширительного бачка. В водных системах обычно берется 10% от общего объема жидкости
С маслом дела обстоят немного сложнее, ведь при нагревании оно увеличивается больше, чем H2O. Несмотря на это уровень в системе все равно нужно время от времени проверять и при необходимости доливать. В таких конструкциях рекомендуется ставить баки, размером в 30% от общего объема.
Особенно важным условием в вопросе отопления дома отработанным и уже очищенным маслом является герметичность. В большинстве случаев с первого раза не получается полностью избежать протечек. Идеальным считается в таких местах накладывание нового сварного шва, так как прокладки и подобные элементы не решают ситуацию. После этого система запускается и проверяется на полную герметичность – в местах, где есть даже микроскопические отверстия, появляются небольшие капли. В этом случае желательно слить все масло и переварить проблемные места. При этом повторять процедуру нужно до полного исправления системы.
Необходимо обязательно обратить внимание на все соединительные резьбы
Очень важно, чтобы они были качественными, особенно на подаче. В противном случае при нагревании на них могут появляться небольшие капли
А иногда соединение даже будет протекать. При этом герметизировать подобный стык будет сложно. Можно сразу сказать, что решить проблему паклей или фумлентой не удастся. В некоторых случаях помогают специализированные герметики, способные выдерживать температуру до 400 градусов
В противном случае при нагревании на них могут появляться небольшие капли. А иногда соединение даже будет протекать. При этом герметизировать подобный стык будет сложно. Можно сразу сказать, что решить проблему паклей или фумлентой не удастся. В некоторых случаях помогают специализированные герметики, способные выдерживать температуру до 400 градусов.
Если говорить в целом, использование масла в отопительной системе позволяет оставлять помещение на длительное время в любую погоду. И при этом нет необходимости волноваться за ее переохлаждение. Кроме того, с помощью этого теплоносителя можно нагревать батареи до больших температур, не боясь выхода из строя системы. Но, как и везде, существуют свои положительные и отрицательные стороны.
Регулярно растущие тарифы на энергоносители заставляют потребителей изыскивать иные возможности сделать собственный быт комфортным. Это в наибольшей степени относится к теплу. Газовые магистрали не всегда доступны, твёрдое топливо оставляет после себя продукты сгорания, электричество дорого, дизельные котлы требуют соблюдения строгого регламента и такое топливо тоже нельзя назвать дешёвым.
Альтернативные источники просто недоступны ввиду отсутствия солнечного света или обширной территории земли, откуда также получают энергию. Отопление дома на отработанном масле – новое решение задачи по обеспечению объекта комфортом. Нюансы и особенности ниже.
Недостатки котлов на отработке
Главный минус подобного устройства состоит в том, что его реакция на перекрытие подачи воздуха в топку не будет моментальной. Следовательно, процесс горения будет прекращаться не сразу, а спустя некоторый промежуток времени, за которое нагрев теплоносителя продолжится. Когда пламя окончательно погаснет, его нужно будет разжигать повторно. Это делают в ручном режиме, если конструкция не предусматривает какого-либо иного подхода.
Еще одним недочетом котла на отработке является его загрязненность по сравнению с другими отопительными приборами. Это, прежде всего, связано с используемым горючим. Если конструкция собрана правильно, то от нее не будет исходить неприятный запах. При нарушении технологии в помещение подобный запах будет в той или иной мере проникать.
Другим, не менее существенным, минусом таких котлов по сравнению с другими конструкциями является необходимость очищения горючего от различных твердых примесей, в числе которых могут попадаться кусочки металла либо металлическая стружка. Если не наладить систему фильтрации, то аппарат через определенное время выйдет из строя, а вернуть ему рабочее состояние будет весьма проблематично.
https://youtube.com/watch?v=to6LA5z1hCs
Основная схема
Котлы на отработке отличаются простотой конструкции, но найти нормальные чертежи проблематично. В связи с этим придётся полагаться исключительно на свои силы и инженерную смекалку. В качестве основы для котла на отработанном масле можно взять данную схему (будем называть её основным чертежом):
Здесь мы видим отсутствие змеевика (теплообменника для водяного контура), но его легко встроить – он встраивается во внутренний объём.
Представленный на схеме агрегат нередко называют плазменным. А всё потому, что при горении он даёт белое, отдающее синевой, высокотемпературное пламя. Отработанное масло сгорает полностью, на выходе мы получаем лишь лёгкий дымок.
Наша задача – дооборудовать печку водяным контуром и превратить её в котёл на отработанном масле. Для этого нам нужно сделать водяную рубашку (или встроить змеевик) согласно нижеследующей схеме:
Схема водяной рубашки нашего котла на отработанном масле.
В нашем случае мы можем изготовить большой змеевидный теплообменник, который будет располагаться вокруг горелки. Вокруг змеевика привариваем лист железа, оборачиваем тепло теплоизоляцией, после чего сооружаем декоративный металлический корпус.
Как и многие котлы на отработке, разрабатываемый нами агрегат будет работать на жидком топливе, подогреваемом прямо в подающей трубе. Подача атмосферного воздуха осуществляется сверху. Вентилятор принудительного наддува здесь не нужен, но многие советуют им не пренебрегать.
Топливо стекает по тонкой трубе диаметром 10 мм в чашу, где испаряется и превращается в газообразное горючее. Через несколько прорезей диаметром 1,6 мм оно поступает в камеру горелки, после чего через четыре ряда отверстия различного диаметра поступает в камеру сгорания – под действием тяги из дымохода.
Если тяга слабая, спасёт вентилятор наддува, который буквально заставит выходить парообразное отработанное масло в камеру сгорания.
Как только котёл прогреется, паровоздушная смесь начнёт сгорать с образованием белого с синевой пламени. Большая часть тепла оправится в водяной контур, ещё часть уйдёт в атмосферу вместе с продуктами сгорания. Главным достоинством агрегата является то, что отработанное масло в нём сгорает почти полностью – никаких токсичных выбросов в атмосферу.
