Виды плоских и узких панельных радиаторов отопления

Конструкция и виды

В основе конструкции пластинчатого радиатора отопления лежит одна или несколько прямых, U или W-образная трубка, к которой перпендикулярно приварены или закреплены иным образом большое количество металлических теплообменных пластин. Движущийся по трубкам теплоноситель нагревает эти пластины, а они затем отдают полученное тепло в помещение.

Радиатор в одном из подсобных помещений гостиницы «Байкал» (Москва).

Обычно готовый прибор размещается внутри тонкостенного корпуса, служащего для предохранения от ожогов и порезов об острые кромки пластин. Корпус или кожух также защищает пластины радиатора от пыли и механических повреждений. Однако существуют модели, как правило, это стальные радиаторы с увеличенной толщиной ребер и обработанными кромками, которые предназначены для эксплуатации без кожуха, «как есть».

Старая ребристая батарея.

Наряду с размерами и формой различают следующие основные разновидности пластинчатых батарей отопления.

  1. По материалу прибора: стальные; медные; биметаллические в комбинациях: сталь – медь, сталь – алюминий, реже медь – алюминий.
  2. По количеству труб: однотрубные и многотрубные с коллектором.
  3. По способу подсоединения к магистрали: с боковым и нижним подключением.
  4. По способу монтажа бывают навесные радиаторы и встраиваемые в напольную нишу. Последние устанавливаются либо непосредственно на перекрытие, либо на теплоизоляционный материал.

Старый пластинчатый радиатор отопления.

Самые распространенные и доступные по стоимости из перечисленных отопительных приборов – стальные. Но они же обладают и наименьшей теплоотдачей. Самые дорогие – медные. Обладают наивысшей теплоотдачей, эксплуатационной надежностью и привлекательным внешним видом.

Пластинчатая батарея с декоративным коробом.

Если говорить о достоинствах и недостатках, то к несомненным достоинствам относится дешевизна, высокая теплоотдача и скорость обогрева воздуха. А также надежность за счет минимального количества стыковочных узлов. Наиболее существенные недостатки: неравномерность распределения температур по уровням помещения и повышенные требования к чистоте. Хотя, последнее правильнее назвать скрытым достоинством стальных пластинчатых радиаторов отопления.

Ребристый радиатор, за которым расположена алюминиевая теплоотражающая пластина.

В заключение. Подавляющее большинство производимых радиаторов работают по принципу естественной циркуляции воздуха. Но есть модели с встроенным вентилятором. Это, соответственно, увеличивает стоимость и общее энергопотребление прибора, но и за счет увеличения интенсивности перемешивания воздуха частично решает проблему резкого различия температур по высоте помещения.

Медно-алюминиевые радиаторы

Этот тип радиаторов и конвекторов при малых размерах отличается большой теплоотдачей. Обычно это медная труба, на которой закреплены алюминиевые пластины. Это устройство спрятано в стальной окрашенный кожух (иногда встречаются из нержавеющей стали). Большая часть представленных на рынке производителей выпускает низкие медно-алюминиевые радиаторы:

  • «Термия» — высота от 200 мм, подключение нижнее и боковое.
  • Regulus-sistem — все модели высотой от 215 мм;
  • «ИзоТерм» — от 215 мм;
  • Mars — секционного типа с высотой от 385 мм.

О производителях и моделях медно-алюминиевых и медных радиаторов читайте тут.

На фото медно-алюминиевые радиаторы Regulus-sistem

Достоинства, недостатки

Плюсом такого типа низких радиаторов является довольно большая теплоотдача при небольших размерах (радиатор 200мм*400мм выдает 240 Вт). Второе хорошее свойство — медь не требует наличия закрытой системы, а Ph должен быть в пределах 7-9. Довольно высокое рабочее давление — 16 Бар.

Но, несмотря на такие характеристики, ставить в системы с централизованным отоплением не рекомендуется: если сама медь и мало реагирует на качество теплоносителя, то он разъедает припой и течи появляются в местах пайки. И, кроме того, медь несовместима с некоторыми металлами, а также плохо реагирует на большое содержание абразивных частиц, которые ее попросту стирают (медь — мягкая и постепенно стачивается, и это — один из главных ее недостатков). Еще один недостаток — высокая цена, а также скрипы и шорохи, которые возникают при остывании и нагреве радиаторов (но это только у отечественных моделей, европейские производители научились с этим бороться, наши, пока нет).

Внутри медно-алюминиевых радиаторов стоит такая или похожая конструкция

Область применения

И снова эти радиаторы хорошо будут стоять в индивидуальных системах (с принудительной циркуляцией). Но разводка желательна из медных, полимерных или металлополимерных труб. В квартирах низкие медно-алюминиевые радиаторы будут нормально работать при условии соблюдения требований по теплоносителю и рабочему давлению. Также необходима установка фильтра на входе.

Медные батареи

Все виды батарей отопления из меди выглядят привлекательно и украшают собой любой интерьер помещения. Одно время обогревательные приборы из меди были несправедливо забыты. Медь довольно дорогой материал.

Приобретать и устанавливать медные радиаторы в  своем жилье могут обеспеченные люди. Медь является лучшим материалом для изготовления из неё сантехники. Радиаторы из данного цветного металла обладают лучшими техническими характеристиками.

Технические характеристики медных радиаторов

Теплоотдача (мощность)100 – 235 ватт
Рабочее давление14 -16 атмосфер
Качество теплоносителяОчищенная вода или тосол
Максимальный нагрев теплоносителя150 С
ГабаритыПо количеству секций
Срок службы50 лет и более

Какой-то общей средней цены на медные приборы не существует. В каждом конкретном случае производитель устанавливает определённые цены на данные типы радиаторов отопления. Например, стоимость прибора мощностью 2190 ватт в деревянном кожухе с габаритами 830 х 200 х 110 мм и межосевым расстоянием 130 мм может составлять от 18 до 40 тысяч рублей в зависимости от дополнительной комплектации.

Практически все приборы имеют пластинчатую либо трубчатую структуру с разными видами подключения. Монтаж батарей требует особой квалификации мастера-установщика.

Плюсы и минусы

К плюсам можно отнести всю вышеизложенную информацию. Можно ли считать недостатком дороговизну медных изделий? Если да, то он практически единственный для таких видов батарей отопления.

Радиаторы отопления | Как выбрать | Стальные радиаторы

Смотрите это видео на YouTube

Существуют также медно-алюминиевые радиаторы отопления, которые не полностью состоят из меди. Они также достаточно эффективны, поскольку алюминий обладает достаточно хорошей теплоотдачей. Однако серебристый металл более уязвим некачественным теплоносителем. Поэтому коллекторы и теплопроводные каналы в таких радиаторах изготавливают из более прочной и надежной меди. Стоимость таких радиаторов ниже, чем приборов, сделанных полностью из меди.

Среди наиболее известных производители приборов обогрева из меди можно отметить польскую фирму Regulus, производящую медные секционные радиаторы в деревянном кожухе, украинскую компанию Термия, изготавливающую медно-алюминиевые батареи. Также ценятся медно-алюминиевые конвекторы российского завода Изотерм.

Расчёт радиаторов отопления

В заключение необходимо заострить внимание на вопросе как рассчитать количество радиаторов отопления на комнату или иное помещение. Требуемое количество секций можно определить несколькими способами:. Требуемое количество секций можно определить несколькими способами:

Требуемое количество секций можно определить несколькими способами:

  1. Исходя из площади помещения. Данный метод подходит для помещений с невысокими потолками (в пределах 3 м). Для этого необходимо количество квадратных метров площади комнаты умножить на необходимое количества тепла на метр, по СНиП это 100 ватт. К примеру, на 20 кв.м потребуется 20х100=2000 Вт. Затем требуемое количество тепла делят на теплоотдачу одной секции радиатора, указанную в техническом паспорте. Полученное количество секций отопительного прибора округляют в большую сторону до целого числа.
  2. Отталкиваясь от объёма помещения. Этот метод актуален при расчете радиаторов для комнат с высокими потолками или лестничных клеток и вдобавок точнее вышеуказанного способа. Согласно нормативным документам для обогрева 1 куб. м. воздуха в помещении требуется 41 Вт тепловой мощности. Соответственно, умножив объём помещения на 41 получают необходимое количество тепла, которое затем так же делят на мощность теплоотдачи одной секции и округляют полученное значение до целого числа. Для зданий, оборудованных современными стеклопакетами, требуется меньшая мощность отопления – 34 Вт/куб.м. Следует учитывать, что зачастую производители лукавят и указывают показатели теплоотдачи при максимальной температуре теплоносителя, поэтому при расчёте необходимо отталкиваться от минимальных параметров отопительного прибора.
  3. Более точный расчёт под силу только специалистам, так как при этом учитывается множество параметров, коэффициентов и табличных величин, указываемых в нормативной документации. К ним относятся: количество тепла для помещения в зависимости от его расположения и значения, площадь помещения, коэффициенты остекления и теплоизоляции ограждающих конструкций, коэффициенты, учитывающие количество наружных стен, высоту потолков, тип выше- и нижерасположенных помещений, температуру наружного воздуха в самую холодную неделю и пятидневку и многое другое. Поэтому для получения такого точного теплотехнического расчёта необходимо обратиться в специализирующуюся на данных услугах организацию.

Как видно из материалов этой статьи, выбор радиаторов необходимого размера и тепловой мощности является важным мероприятием для обеспечения комфортного проживания в доме. Если не уделить должного внимания этой процедуре, то впоследствии об уюте в помещении можно забыть.

https://youtube.com/watch?v=AOIodX5L9tQ

Стальные радиаторы панельного типа

Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.

Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:

  • основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
  • с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
  • конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
  • радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.

Согласно вариантам подключения, панельные радиаторы бывают:

  • с боковым подключением;
  • с нижним подсоединением;
  • с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.

Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:

  • рабочее давление в интервале 6 – 8,5 атмосфер;
  • давление опрессовочное не превышает 13 атмосфер;
  • максимальная температура носителя тепла не больше 110 – 120 °C.

То, что опрессовочное давление имеет низкие показатели, является причиной того, что специалисты в области теплотехники не рекомендуют устанавливать стальные панельные батареи в многоэтажных зданиях.

Разновидности плоских радиаторов

По материалу изготовления тонкие батареи бывают:

  • биметаллические;
  • алюминиевые;
  • стальные;
  • чугунные.


Чугунные


Биметаллические По структуре радиаторы отопления условно делят на:

  • однопанельные;
  • двухпанельные;
  • трехпанельные;
  • трехребристые.

Теплоотдача зависит от площади радиатора. Чем больше поверхность батареи, тем теплее будет в помещении.

Для классификации используется стандартная маркировка, которая наносится на упаковку: Тип 10, Тип 11, Тип 12, Тип 22, Тип 33. Для последних двух типов, термин «плоский» не применим. Все модификации этих радиаторов, за исключением изделий, относящихся к 10 типу, укомплектованы решеткой и боковыми декоративными панелями. Это увеличивает стоимость изделий.

Разновидности панельных тонких батарей

Особенности таких приборов, как радиаторы отопительные стальные панельные, заключаются в том, что они сочетают в себе свойства конвектора и батареи. Обычно их выпускают в виде панелей прямоугольной формы разной толщины и габаритов. На фото можно увидеть, как они выглядят.

Конструкция, которую имеют радиаторы стальные отопительные панельные, несложная:

  • основа прибора представляет собой панель, состоящую из двух стальных профилированных пластин, которые по периметру соединяют сварным швом. Внутри методом штамповки формуют из стали вертикально расположенные продолговатые каналы. По ним в процессе обогрева помещения циркулирует горячий теплоноситель;
  • с тыльной стороны к панелям приваривают П-образные ребра, в результате чего обеспечивается более эффективная теплоотдача. Изготавливают данный элемент для конвективного обогрева помещения из холоднокатаной стали, только более тонкой;
  • конструкция одного прибора может состоять из трех вышеописанных панелей. В случае соединения нескольких панелей в единую систему производители прикрывают их, используя боковые кожухи;
  • радиатор отопления стальной панельный может иметь разнообразные габариты. У большинства моделей, представленных на отечественном рынке, высота составляет от 300 до 900 миллиметров, а ширина – от 400 до 3000 миллиметров. Глубина панельного прибора зависит от количества стальных панелей и может достигать 170 миллиметров.
  • с боковым подключением;
  • с нижним подсоединением;
  • с универсальным подключением.

По стоимости самыми дорогими являются модели с нижним вариантом подсоединения, поскольку в них часто встраивают термостат. В том случае, когда в приборе отсутствует встроенный термостат, его подключают при помощи специального термостатического вентиля.

Панельные стальные радиаторы технические характеристики имеют в зависимости от модели:

  • рабочее давление в интервале 6 – 8,5 атмосфер;
  • давление опрессовочное не превышает 13 атмосфер;
  • максимальная температура носителя тепла не больше 110 – 120 °C.

Все производители применяют идентичную классификацию тонких плоских радиаторов отопления.

Предлагаем ознакомиться Рейтинг дровяных котлов для отопления частного дома — топ-10 лучших моделей правила выбора

Речь идет о пяти типах обогревающих приборов:

  1. Тип 10. Самая проста панель (штампованная), без всяких декоративных излишеств. Ее относят к популярным изделиям из серии «максимально плоские панельные радиаторы для отопления»: глубина этой конструкции ― 46 мм. Наибольшей популярностью из этой линейки продукции пользуется модель «Керми».
  2. Тип 11. Для приборов этой разновидности характерно наличие одного слоя конвекционных ребер. Глубину изделия увеличили до 59 мм.
  3. Тип 12. Эту конструкцию несколько усложнили, разделив две плоские панели системой оребрения. Толщина прибора составляет 64 мм.
  4. Тип 22. Здесь применяется еще более сложная схема: кроме двух панелей, присутствуют две системы оребрения, расположенные между плоскостями. Глубина такой батареи ― 102 мм.
  5. Тип 33. Наиболее сложная модель, в состав которой входит три плоскости. Первая пара панелей разделена сразу двумя ребристыми секциями. Еще одну секцию устанавливают между второй и третьей панелью. Из-за повышенной сложности увеличивается и глубина прибора: она достигает 157 мм.

Выбор места установки

Батареи с минимальной глубиной хороши тем, что установить их можно практически в любом свободном месте. В комплект таких радиаторов, помимо крепежных инструментов и приспособлений, входят колесики для передвижения и крепления к ним. Поэтому при необходимости отопления в другом месте нагревательные приборы можно с легкостью снять со стены и поставить на эти колесики в любой уголок помещения.

В зависимости от места расположения выбирается и дизайн радиаторов, также их размер и площадь пластин. Они могут быть ребристыми, трубчатыми, гладкими, с дополнительными приваренными точечной сваркой элементами.

Например, в ванную комнату больше подойдут трубчатые радиаторы. А в гостиную – ребристые пластины.

Технология изготовления панельных радиаторов

Заводской процесс изготовления состоит из нескольких этапов.

Порядок такой:

  1. Из стальных листов толщиной в 1,25 мм штампуют заготовки панелей.
  2. Полосы стали толщиной до 0,5 мм распускают на конвекторы. Их делают в форме буквы П для увеличения теплоемкости устройств.
  3. Обе заготовки соединяют, на соседних панелях крепят конвекторы. Затем ставят арматуру для врезки в систему отопления.

После формирования заготовки ее окрашивают. От техники окрашивания зависит длительность эксплуатации изделий. Порошковую краску наносят двумя способами: погружным (ОП), путем анодного электрофореза (КЭФ). Вторые устройства стоят дороже, но намного практичнее, и дольше противостоят коррозии.

Погружное окрашивание организуют погружением изделия в красящий состав с последующей просушкой. Слой краски равномерный, обладает средней стойкостью.

В отличие от метода ОП КЭФ подразумевает окрашивание в несколько этапов:

  • на поверхность наносят очень тонкий слой из фосфата цинка и марганца;
  • погружают панель в краску;
  • емкость с красящим составом подключена к катоду, панель – к аноду;
  • после равномерного распределения краски по панели окрашивание прекращают;
  • слой краски покрывают эпоксидным порошком;
  • поверхность проходит процедуру обработки высокой температурой.

Порошок оплавляется, придает покрытию глянец и надежно защищает панели от царапин и истирания. Такая техника в несколько раз повышает прочность панели, при соблюдении условий эксплуатации батареи прослужат до 12 лет. Красящий состав не содержит формальдегидов, солей и соединений тяжелых металлов, а растворителя не более 2%. Смесь безопасна для здоровья и при нагревании не выделяет вредных веществ.

Батарея

Этот отопительный прибор состоит минимум из двух радиаторов, которые составляют часть механического соединения.

Отвод тепла от отопительной батареи производят тремя путями: конвекцией, излучением и теплопроводностью.

Если тепло передается движением циркулирующей жидкости внутри системы и перемешивается с теплым воздухом в комнате, тогда это конвекция. Если поверхность батареи ребристая, а ее площадь большая, то конвекцией передается большое количество тепла. В том случае, если прибор имеет высокую конвективную характеристику, то он производит быстрый нагрев комнатного воздуха, но в тоже время может создать сквозняк и поднять пыль. Поэтому он не пригоден для спальни и детской.

Тепловое излучение — передает внутреннюю тепловую энергию от более нагретого тела к прохладному, при этом применяются электромагнитные колебания, имеющие разную длину. Они проходят через воздух и нагревают расположенные в помещении твердые предметы и стены, которые конвекцией и тепловодностью передают тепло в воздух.

Оболочка батареи передает тепло воздуху, который, нагреваясь, поднимается наверх, а на его место поступает холодный. Причем если площадь соприкосновения метала и воздуха большая, тогда скорость движения приведет к появлению сквозняка, который распространяется на уровне пола. В таком варианте удобными являются чугунные батареи.

Меры предосторожности

Как работа с другим инструментом, операции с экстрактором требуют соблюдения некоторых правил. Для безопасного и плодотворного труда нужно выполнять несколько простых норм:

  • Для предохранения глаз от повреждения необходимо пользоваться защитными очками. Вылетевшая стружка или металлический осколок несут серьёзную опасность зрению.
  • Применение экстрактора большего размера разрушит стенки обломка, и достать их будет трудно.
  • Инструмент изготовлен из твёрдого, но хрупкого металла. Во избежание поломки нужно избегать перекосов.
  • Тело оставшегося внутри поверхности болта не должно иметь радиальных трещин. В противном случае просверлить отверстие без нарушения целостности стенок не получится.
  • Не допускается применение для проворачивания экстрактора нестандартных предметов: пассатижей плоскогубцев и т. д. и удлинять рукоятки воротка трубками. Это может привести к выходу из строя стержня.
  • Необходимо правильно распределять прилагаемые усилия, чтобы не сорвать резьбу спирального экстрактора.

Понятно, что операции по выворачиванию сломанного крепежа эффективнее проводить специальным приспособлением. Для этого он должен быть хорошего качества и изготавливаться из высоколегированной инструментальной стали или хромованадиевого сплава.

https://youtube.com/watch?v=C1J7z64mjJM

Виды стальных радиаторов отопления

Стальные радиаторы отопления можно поделить на три вида по конструктивным особенностям:

  • панельные;
  • пластинчатые;
  • трубчатые.

Панельные плоские

Такая батарея представляет собой две стальные пластины, в которых сделаны углубления с плоским дном. При соединении двух пластин, образуются каналы для циркуляции теплоносителя.

Пластины скрепляются методом точечной сварки. В углах прибор имеет отверстия для входящей и выходящей воды. При необходимости на одном из штуцеров устанавливают кран для спуска воздуха.

На трубе, через которую в калорифер поступает теплоноситель, устанавливается кран для регулировки подачи воды.

Эти модели имеют функцию конвекции. Конвекционные рёбра располагаются со стороны, которая крепится к стене. Во время нагрева калорифера эти рёбра также нагреваются. Горячий воздух поднимается вверх, образуя естественную конвекцию, что ускоряет прогрев помещения.

Важно! В некоторых моделях панельных отопительных приборов из стали конвекционные рёбра отсутствуют. В одном радиаторе может размещаться от одной до трёх панелей

В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:

В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:

В одном радиаторе может размещаться от одной до трёх панелей. В зависимости от их количества, а также от наличия функции конвекции, различают 7 типов панельных калориферов:

  • 10 — имеет одну панель. Не имеет конвектора и облицовки.
  • 11 — имеет одну панель и конвектор.
  • 20 — имеет две панели и воздуховыпускную решётку сверху. Конвектор отсутствует.
  • 21 — двухпанельный калорифер с защитным кожухом и конвектором, присоединённым к одной из панелей.
  • 22 — двухпанельный прибор с защитными кожухами и конвекторами.
  • 30 — трёхпанельный радиатор, прикрытый сверху воздуховыпускной решёткой.
  • 31 — трёхпанельный прибор с защитными кожухами и конвектором.

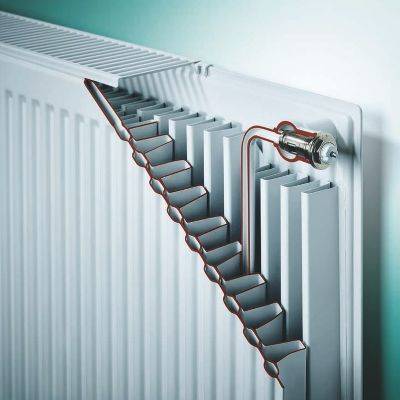

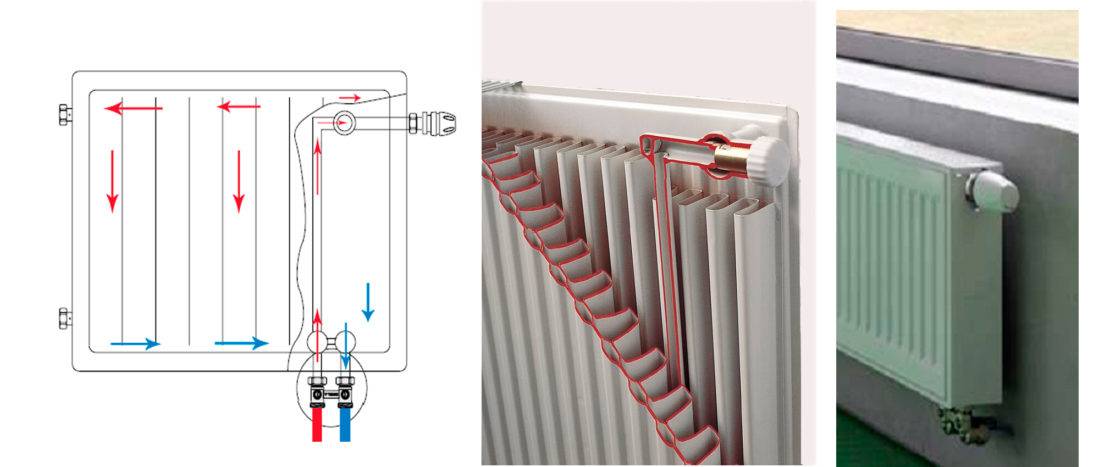

Фото 1. Внутреннее устройство некоторых типов стальных панельных радиаторов, маленьких и больших.

Трубчатые или секционные

Некоторые трубчатые калориферы похожи на обычные чугунные секционные батареи. Их также называют секционными, так как теплоноситель в них циркулирует по секциям, соединённым в единую конструкцию.

Одна секция такого прибора может иметь от 2 до 6 трубок. Трубчатые отопительные приборы могут иметь любые размеры. Наименьшая высота составляет 0,19 м, а максимальная — 3 метра.

Пластинчатые

Пластинчатые калориферы состоят из большого количества пластин, теплообменника и кожуха.

Теплообменник представляет собой дугообразную трубу. Количество коленей (сгибов) трубы зависит от конкретной модели. Как правило, используют одно или два колена.

Труба нагревается от теплоносителя, а затем отдаёт тепло пластинам. Пластины выполняют роль конвектора, но конвекция, созданная рёбрами панельных приборов отопления значительно сильнее.

Защитный кожух выполняет две функции. Вследствие того, что пластины и труба сильно нагреваются от теплоносителя, они способны обжечь жильцов дома. Температура кожуха не превышает 40 °C. Кроме того, этот кожух играет эстетическую роль. Внешне такие батареи похожи на панельные.

Технические характеристики стальных пластинчатых калориферов таковы, что позволяют им быть частью отопительных систем панельных домов, так как способны выдержать давление до 40 атмосфер.

Внимание! Со временем теплоотдача стальных пластинчатых отопительных устройств уменьшается из-за пыли, оседающей на частях конструкции. Во избежание этого, устройство нужно периодически чистить

Какие размеры бывают

Встречаются радиаторы следующих размеров.

Чугунные

По спецификации стандартные габариты:

  • Ширина — 93 или 108 мм.
  • Глубина от 85 до 140 с шагом 5.
  • Высота — 588.

Секции, произведённые на заказ, могут иметь практически любой размер.

Зная длину, определяются габариты собранного устройства, поскольку между частями размещают паронитовую прокладку в 1 см толщиной.

Если монтаж производится в точке с недостатком места, добавляют величину крана промывки.

Важно! Расстояние между осями обычно составляет 500 мм. Маленькие батареи с величиной 350 встречаются редко

Каждая секция способна выдавать от 160 Вт, если среднесуточная температура воздуха и теплоносителя отличается на 70 градусов. Чугун выдерживает рабочее давление до 9 атм.

Алюминиевые

Разные модели имеют близкие внутренние габариты. Ширина составляет 80 или 88 мм. Глубина варьируется в диапазоне 10—90 мм. Высота составляет 50 или 35 см. Модели для ванной комнаты достигают трёх метров длины.

Фото 1. Алюминиевый радиатор модели Indigo 500/100 с боковой подводкой, мощность секции 196 Вт, производитель – «Royal-Thermo», Россия.

Мощность секций зависит не только от габаритов, но также оребрения конструкции. Низкие развивают 150—170 ватт, а 500 мм — 185—220. Алюминий способен выдержать почти вдвое большее давление, чем чугун.

Биметаллические

Стандартные значения находятся в диапазонах:

  • Ширина 80—82 мм.
  • Глубина 75—100.
  • Высота 400—420, 550—580.

Мощность зависит от габаритов, но редко превышает 200 ватт. Этот тип секций известен благодаря способности выдержать высокое давление, что связано с сердечником из стали. Рабочее значение достигает до 30 атм, а испытательное — 50.

Мощность плоских отопительных приборов

Показатели мощности радиатора панельного типа напрямую связаны с его размерами. Плоские стальные радиаторы отопления подбирают по габаритам ниши в стене или ширине оконного проема в помещении. При подборе агрегата по тепловой мощности обязательно учитывайте отапливаемую площадь.

При расчете тепловой мощности отопительного прибора для помещения высотой не более 3-х метров придерживаются правила, что на каждые 10 квадратов отапливаемой площади требуется мощность радиатора в 1 кВт.

Полученное значение нужно дополнительно откорректировать с учетом следующих параметров:

  • количества окон и дверей;
  • высоты помещения;
  • климатического региона;
  • качества утепления ограждающих конструкций;
  • толщины стен и материала, из которого они выполнены;
  • особенности кровли и др.

Какие бывают панельные радиаторы

Существует несколько разновидностей стальных батарей панельной конструкции.

По способу подключения к отопительному контуру изделия данного типа делятся на две большие группы:

  1. С нижним подключением. Другое название этих приборов – универсальные. В их комплектацию входят дополнительные приспособления, включая термостатический вентиль, термоголовку и пр. Стоимость универсальных батарей немного больше (на 15-20%), чем у других разновидностей. Преимуществом нижнего подключения является его практически полная незаметность и способность более гармонично вписываться в окружающую обстановку. Этому способствует применение специальных угловых и прямых фитинги (сантехники их называют «радиаторными биноклями»).
  2. С боковым подключением. Пользуются большим спросом у покупателей (не только из-за более низкой себестоимости). Данный тип приборов дает возможность применить несколько вариантов коммутации: чаще всего это – односторонняя боковая схема, позволяющая максимально использовать потенциал обогревателя. В батареях с большим количеством секций применяют боковое диагональное подключение. При этом эстетичность страдает, т.к. краны выступают по обеим сторонам. Зато таким образом достигается оптимальный уровень прогревания и теплоотдачи прибора.

Менее заметным способом подключения является схема, при которой соединительные патрубки находятся снизу, с двух сторон радиатора. Однако, согласно заявлениям производителей, это провоцирует падение тепловой мощности обогревателя на 5-20%.

Процесс установки

Варианты подключения радиаторов – боковое, нижнее

Плоские модификации устанавливают только в закрытых системах отопления, где движение теплоносителя регулируется специальными насосами, а в самой системе присутствует расширительный бак.

Технология движения теплоносителя:

  1. Посредством насоса тепловая энергия движется вдоль трубопровода.
  2. Проходит по вентилю.
  3. Доходит до конечного потребителя.
  4. Движется по развоздушнику.
  5. Затем в сторону обратного трубопровода, пока не достигнет расширительного бака с мембраной.
  6. Далее процесс движения повторяется.

При подключении таких образцов в открытую систему отопления срок их службы значительно уменьшается. Это объясняется коррозийными процессами, воздействующими на радиаторы при попадании кислорода внутрь батареи, образующегося по причине частого слива жидкости в системе .

Типы панельных батарей

Все батареи этого класса можно разделить на 2 вида:

  1. Панельные.
  2. Панельно-конвекторные.

К первым относятся изделия, состоящие исключительно из панелей и делятся на типы 10, 20 и 30, где первая цифра указывает на их количество.

Ко второму виду причисляются модели, которые кроме панелей оснащены еще теплообменниками и среди них номера 11, 21, 22 и 33. В этом варианте первая цифра так же указывает на количество панелей, а вторая говорит, сколько при них оребрений.

Как показывает практика, чем больше панелей и конвекторов при них, тем мощнее радиатор, но это не единственный фактор, влияющий на их КПД.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
