Как сделать печь из металла своими руками

Фундамент для печи

Вид фундамента зависит от общего веса печи:

  • для лёгкой печи подойдёт кирпичное основание. Кирпичи укладывают на ребро и связываются раствором. Марка цемента для связочного раствора не менее М300;
  • для тяжёлой печи весом более 700 кг потребуется наливной фундамент глубиной не менее 50 см. Изготавливают опалубку и заливают её жидким бетоном с наполнителем или без. Наполнителем послужит битый кирпич мелкой фракции или щебёнка.


Строить печь можно только на прочном и жаростойком основании Верх основания устраивают вровень с полом или ниже уровня пола на 15 см. Для защиты основания от влаги, дно и стенки опалубки обкладывают рубероидом и все соединения промазывают битумом.

Советы по правильному распиливанию ванны

Когда все материалы, инструменты собраны, можно приступать к разрезанию емкости. Для удобства ее можно перевернуть чашей вниз или уложить набок.

Пользователи часто ищут:

  • Мангал-коптильня из баллона
  • Барбекю из бетона
  • Поленница для дров из металла

Орудовать болгаркой нужно аккуратно, чтобы не повредить поверхность.

Перед тем, как начать распиливать ванну, стоит учесть несколько ньюансов:

  1. Нанесение разметки упростит разрезание изделия.
  2. Первой снимают слой эмали строго по проведенной линии. Это поможет предотвратить появление сколов по краям.
  3. Следующий шаг – разрезать чугун. Делают это постепенно, небольшими кусками примерно по 10 см, чтобы не перегреть болгарку.
  4. Когда ванна уже распилена пополам, под каждую часть ставят опоры. Они не дадут деталям упасть и повредить инструмент, материал.

Фото: разметка и распил ванны

При условии использования качественной болгарки, обработка чугуна займет не более 1 часа.

Для барбекю понадобятся две половинки ванны: одна часть будет выполнять функцию камеры загрузки топлива, другая необходима для приготовления блюд. Для банной печки или камина будет достаточно одной половинки.

Известные производители

На российском рынке представлен большой выбор металлических, чугунных и печей из нержавеющей стали. Большим спросом пользуются изделия таких иностранных производителей:

  • Trend.
  • Magnum.
  • Thorma.
  • Alma Mons.
  • Konig Feuer.
  • Efel.
  • Ferlux.
  • Olimp.

Хорошо зарекомендовала себя модель Harmony от бельгийского производителя Efel. Она оборудована варочной поверхностью и имеет мощность, достаточную для отопления большого дома. Временной промежуток между загрузками топлива составляет около десяти часов.

Существует множество моделей и отечественных производителей:

Печь Золушка Термофор

  • Термофор;
  • Лиговъ;
  • Теплодар;
  • Экокамин;
  • Ермак.

Модели отечественного производства бывают различных видов, размеров и форм. Одни можно перевозить самостоятельно и перемещать с одного места на другое. Другие устанавливаются стационарно и имеют высокую массу. Многие из моделей оборудованы варочными поверхностями, духовыми шкафами и прозрачными дверцами из жароустойчивого стекла.

Кирпичная печь на даче – предмет интерьера или необходимость?

Испокон веков наши предки оборудовали свои дома кирпичными печками на дровах. Они выполняли функции отопительной системы, служили одним из основных приборов для приготовления пищи. Подобные функции сохранились и по сей день. Многие владельцы дачных участков предпочитают пользоваться печным оборудованием, которое имеет ряд определенных особенностей.

Большинство городских жителей посещают свои дачные участки время от времени, поэтому необходимости постоянно отапливать дом у них нет. Экономически невыгодно оборудовать коттедж дорогостоящей системой кондиционирования или котлом. Использование электрической энергии и газа обойдется в довольно приличную сумму, тогда как для периодического прогрева большого запаса дров не потребуется.

В качестве отопителя в малогабаритных помещениях часто используют компактные металлические печи – буржуйки. Они выделяют много тепла и достаточно просты в изготовлении. В сравнении с ними кирпичное сооружение более функционально, имеет приятный внешний вид

Прежде чем приступать к выкладке такой конструкции, следует обратить внимание на ряд особенностей

Дачные дома имеют небольшой размер, поэтому при выборе печи обращают внимание на ее габариты. Крупное сооружение с толстыми стенами способно эффективно обогреть до 50 квадратных метров площади

Для ее прогрева потребуется 3–4 часа, если нужно быстрое тепло, от такого варианта отказываются. Небольшая печь стремительно достигает комфортной температуры, буквально за 30–40 минут, отапливая 15–20 метров жилья.

Следует учесть и качество материала, используемого для изготовления. Бракованный кирпич существенно снижает эффективность работы, а теплоотдача будет минимальной. Наличие варочной поверхности является обязательным атрибутом, который позволит быстро приготовить пищу, не затрачивая дополнительных ресурсов.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

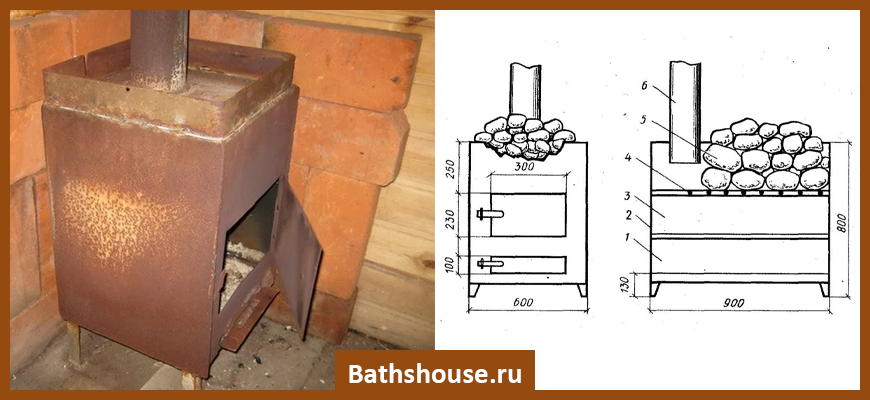

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

  • Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
  • Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
  • Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
  • Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

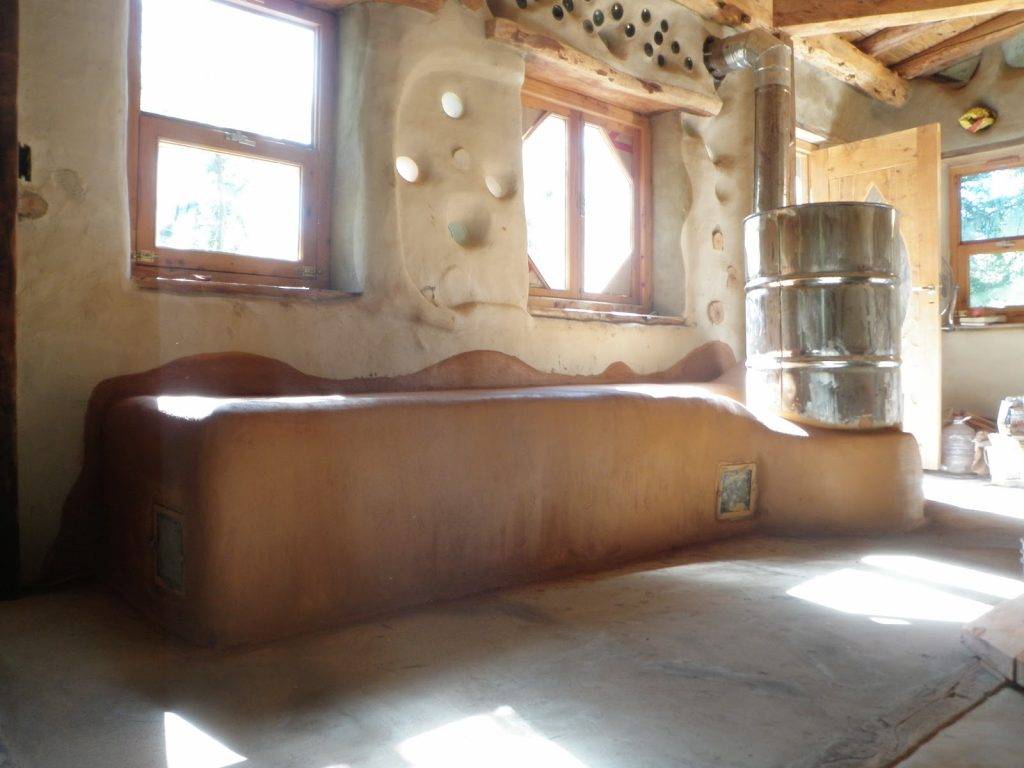

Печь-ракета с теплой лежанкой

По принципу дожига пиролизных газов устроена и печь-ракета с лежанкой, но в этом варианте теплообменник представляет собой конструкцию из объединенных длинных каналов, идущих от печи и уложенных или сформированных из негорючих пластичных материалов под поверхностью лежанки.

Система представляет собой широкую лежанку, сделанную из камня, кирпича и глины, внутри которой по устроенным каналам, по сути являющимися удлиненным дымоходом, проходит нагретый в печи воздух.

Проходя через это лабиринт и постепенно отдавая тепло, газовый поток, остывая, выходит в дымоход высотой в 3000÷3500 мм, расположенный на улице, рядом с домом.

Сама печь находится у одного из концов лежанки и, как правило, оснащена варочной поверхностью, что позволяет использовать ее для приготовления пищи.

Сверху каменно-глиняная конструкция «кан» накрывается соломенными или бамбуковыми циновками, или там устраивается деревянный настил.

В ночное время лежанки использовались в качестве кроватей, а днем — в виде сиденья, на которое традиционно для азиатских народов устанавливался специальный низкий столик в 300 мм высотой – за ним и проводился прием пищи.

Эта система отопления достаточно экономична в плане расходования топлива, так как для ее нагрева достаточно использовать средней толщины ветки. Такая печь-ракета способна долгое время удерживать тепло, создавая комфортные условия для сна на протяжении всей ночи.

В наше время, при современном богатом разнообразии материалов, каналы в этой конструкции печи могут быть изготовлены из металлических труб, уложенных в виде змеевика и хорошо теплоизолированных негорючими материалами.

Поэтому последний участок дымоотводной системы может выходить из конструкции лежанки рядом с самой печью или же в конце лежанки, и уходить затем через стену в дымоотводную трубу, установленную на улице.

Особенности конструкции:

  • Печь, т.е. непосредственно камера сгорания располагается в изголовье или в ногах. Дымоход – с противоположной стороны.
  • Обычно изготавливают достаточно большую нагревательную поверхность, чтобы наряду со спальным местом обеспечить возможность приготовления еды.
  • Иногда рядом с лежанкой монтируют 1-2 ступеньки, на которых можно сидеть и прогревать спину. В особенности это характерно для традиционного азиатского подхода к обустройству интерьера – как известно, во многих культурах пищу принимают за низкими столиками, сидя на полу.

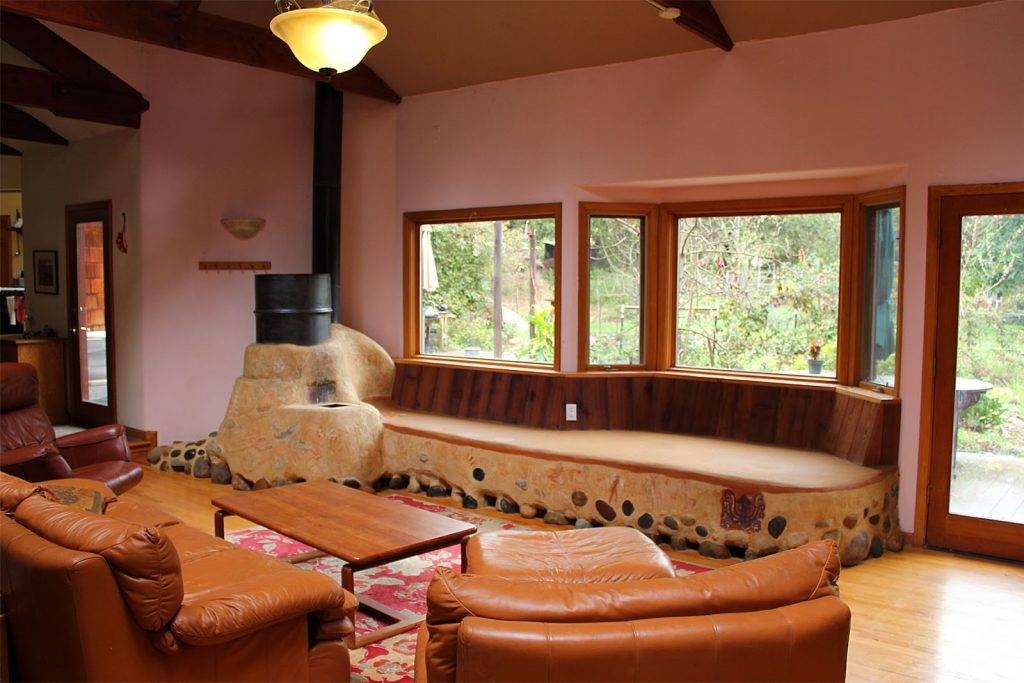

  • В нашем отечественном варианте можно создать подобие углового дивана и стилизовать его под спальное место. Получается довольно интересно с точки зрения дизайна и в то же время практично.

Недостатки

  • Наверное, самый основной недостаток — печь не «дышит».Тогда как кирпичная печка при охлаждении вбирает в себя влагу, тем самым поддерживая оптимальную влажность. Небольшое «дыхание» печи появится после облицовки кирпичом, но пропадёт мобильность, и увеличатся габариты.
  • Из-за низкой теплоёмкости металла, теплоотдача после сгорания топлива обычно не превышает 2–3 часа.
  • Большой недостаток металлической печи — срок жизни. При рабочих температурах металл активно реагирует с содержащейся в воздухе влагой, и в результате чего ускоренно корродирует. Срок службы металлической печи обычно не превышает двадцати лет. Но это сполна компенсируется лёгкой и недорогой заменой печи и дешёвым топливом.

Требования к самодельной печи для бани

Самодельная печь для бани является уникальной вещью, за счет которой возможно создать особую атмосферу в парилке. Особенностью таких изделий является ваше личное участие в ее создании, следовательно, она носит вашу «частичку» в себе. Поэтому и в процессе оформления используются различные вариации, под вкус владельца.

Перед работой следует учесть главное требование – ее функциональные свойства

Поэтому важно первоначально определиться с видом печи. Наибольшей популярностью пользуются каменки, которые выполняются из металла, а работают на дровах

Кроме того, когда вы производите самодельную печь, то она должна отличаться безопасностью. В противном случае лучше отказаться от затеи сделать устройство, иначе можете пострадать вы, ваша семья или гости. (Читайте статью на тему «Печь для бани из кирпича: проекты, описание, этапы кладки»)

В результате, в качестве ключевых требований, которые предъявляются к домодельным печам, называют:

  • Возможность прогрева воздуха в парилке до допустимых 50 градусов в нижней части, а затем плавное его увеличение до 80 градусов сверху;
  • Быстрота нагрева камней до высоких температур и возможность поддерживать такую температуру;
  • Недопустимость проникновения дыма и угарного газа в парилку.

Имеются и индивидуальные требования, которые сам владелец предъявляет к самодельной печи. К примеру, присутствие или отсутствие большого бака для воды и прочее.

Монтаж печи из чугунной ванны

Весит чугунная ванна в зависимости от размеров – 80-180 кг. Приличный вес, под который обязательно сооружается фундамент. Тем более, конструкция будет облицовываться кирпичом, что увеличит вес всего сооружения. Кстати, необходимо отметить, что печь из чугунной ванны может быть изготовлена не только, как сооружение, облицованное кирпичом, но и с облицовкой металлическим листом. Какой вариант выбрать, каждый решает сам, все зависит от сложности производимых работ и от цены тех или иных строительных материалов.

Итак, фундамент заливается в опалубку, которую можно соорудить из досок. Обязательно делается небольшой котлован глубиною 30-50 см. Если есть необходимость усилить фундамент, то в него укладывается армирующий каркас, изготовленный из металлической арматуры или сетки. Обязательное условие – выстоять фундамент должен в течение 28 дней.

Как сделать отверстия под крепеж

Пока он высыхает, можно произвести ряд подготовительных работ. Можно печку собрать отдельно от фундамента, после чего установить ее по месту монтажа. А можно провести все необходимые операции по сборке агрегата, и каждую часть устанавливать по отдельности в последовательности технологии сборки. Но в любом случае есть ряд процессов, которые необходимо провести в независимости от выбранной последовательности сборки.

  1. Это сверление отверстий в половинках чугунной ванны под крепеж.
  2. То же самое касается и металлического листа, который их будет разделять в горизонтальной плоскости.

Поэтому надо сначала определиться с местами крепления. Это борта чугунной ванны по всему периметру с расстоянием между отверстиями 20-30 см. Первое отверстие от края распила должно находиться на расстояние 5 см. Наносится точечная разметка с внешней стороны бортов, то есть, не там, где нанесен слой эмали. С этой же стороны производится и высверливание.

Таким образом, готовится нижняя половинка печи из старой чугунной ванны. Далее под ее размер вырезается площадка из стального листа, которая прикладывается к нижней части, и через отверстия маркером производится разметка на самом листе. По ней делаются отверстия перфоратором и сверлом. С верхней половинкой можно поступить двояко: или приложить ее к нижней части и сделать пометки отверстий, или нанести разметку в соответствии с размерами нижней половинки. В любом случае все отверстия – на половинках чугунной ванны и на металлическом листе – должны точно совпасть между собой.

Дымоход

Дополнительно в стальном листе необходимо сделать отверстие под дымоходную трубу. Точно такое же отверстие делается в верхней части чугунной ванны. Отверстия в двух элементах должны совпасть по вертикали, чтобы дымоход мог быть установлен вертикально.

Установка дымохода

Можно все это не делать. Есть вариант проще, потому что высверливать отверстие большого диаметра и в самом листе, и в ванне очень сложно. Это делается так:

  • Сверлятся небольшие отверстия диаметром 3-5 мм по всей окружности.
  • После чего их объединяют срезом болгаркой.
  • В конечном итоге придется кромки окружности подработать напильником.

И если в 5-миллиметровом листе сделать такое отверстие не проблема, то с толстой чугунной ванной придется повозиться. Поэтому предлагается более простой вариант – установить дымоход в сливной отверстие (слив-перелив), которое устроено в торцевой части ванны.

Монтаж печи

Печь из старой ванны, размещаемая на дачном участке или земельном участке частного дома, состоит из трех основных частей:

  1. Топка из старой ванной;
  2. Фундамент печи;
  3. Кирпичная кладка, облицовка.

После подготовки ванной (распила на две равные части) приступают к сооружению фундамента.

Сооружение фундамента

С помощью колышков и шнура производят разметку будущего фундамента. Фундамент выполняется из бетонного раствора или кирпичной кладки.

Сначала отрывается траншея прямоугольной формы, глубина ее должна составлять не менее 500 мм. На дно траншеи укладывается слой песка и щебня, слои утрамбовываются. Поверх подушки укладывается слой гидроизоляции – обычно это полиэтиленовая пленка. В центральной части сооружается опалубка для поднятия основания фундамента под топку. Чаще всего просто сооружается общая опалубка и фундамент заливается на высоту не менее 250 – 300 мм от уровня грунта.

Свободный объем армируется и заливается раствором цемента и песка в пропорции 1 мера цемента на 3 меры песка. В другом случае объем заполняется кирпичной кладкой.

После выполнения работ по сооружению фундамента ему дают время на качественное застывание.

Сборочные работы

Сборка печи из ванны После застывания фундамента приступают к сборочным работам. На основание фундамента устанавливается первая половина чаши (без сливных отверстий). Поверх разворота чаши укладывается на жаропрочный герметик лист металла, вырезанный по шаблону ванной.

Иногда в листе прорезаются отверстия для использования в качестве варочной поверхности.

В листе перекрытия прорезается отверстие, соответствующее диаметром подобранной трубе дымохода. Труба приваривается к листу перекрытия с помощью электродуговой сварки.

На лист перекрытия укладывается вторая половина ванной. Предварительно стык закладывается жаропрочным герметиком, вместо сливного (нижнего) отверстия прорезается проход для дымовой трубы. Сначала размечается отверстие по сечению используемой трубы, затем по разметке просверливаются отверстия. Выбивать обсверленный элемент опасно – чугун хрупок – поэтому отверстия соединяются прорезями болгарки.

По периметру стыка двух полусфер ванной просверливаются отверстия, стык стягивается болтами М10 или М12. Крепеж устанавливают с шагом в 150 – 200 мм. При затягивании болтов не нужно прилагать излишних усилий – чугун может лопнуть. В нижней полусфере на высоте 15 см от нижней точки свода закрепляются болтами опоры для колосниковой решетки. Монтаж опор обязателен, иначе при сдвиге колосника горящие дрова упадут в нижнюю часть топки и нарушится качество горения. Основные работы по сооружению топки завершены.

Лицевую часть топки оборудуют двумя способами – из металла и в кирпичную кладку. В случае применения листа металла производится его разметка и нарезка под соответствующий размер болгаркой. Крепление его к разрезному торцу топки производят через металлические уголки, прикрепленные к чаше и листу через отверстия с помощью болтов. В плоскости листа вырезаются проемы для малой (нижней) дверцы поддувала и большой верхней двери топки (служащей для загрузки топлива). Дверцы устанавливаются обычно на приварные петли.

Стоимость металла и объем работ при такой реализации лицевой части печи превышают вариант монтажа кирпичной кладки. При выполнении кладки с торца топки в ней оставляют закладные и проемы для установки дверок.

После сборки лицевой части нижняя полусфера топки обкладывается кирпичом. Сначала выводится первый угол (по отвесу), затем кладку продолжают по периметру топки.

После застывания кладки приступают к работам по тепловой изоляции верхней полусферы. Для этого на нее укладывается сетка-рабица. Сетка должна плотно прилегать к поверхности топки – для этого ее закрепляют к кирпичной кладке по периметру. Рабица служит каркасом, опорной конструкцией для слоя глины. В сетку плотно забивается первый слой заранее подготовленного глиняного раствора средней вязкости. После частичного застывания наносится и выравнивается финишный слой глины.

Глина должна застыть – ее необходимо укрыть от осадков пленкой, не ограничивая доступ воздуху. После застывания глина чаще всего покрывается несколькими слоями известковой побелки.

На трубу дымохода нужно установить грибок для защиты от осадков.

Некоторые умельцы рекомендуют применять чугунные ванны для строительства печь для бань. Причем чугунная ванна выступает основой каменки и одновременно служит верхним сводом топки, на нее могут плеснуть ледяной водой в раскаленном состоянии. Чугун в этом случае может треснуть. Сделать печь для бани из чугунной ванны – рассчитывать на определенное везение, не знать свойств чугуна.

Изготовление

Процесс изготовления печи из металла состоит из нескольких этапов — подготовка инструментов, расходных материалов и чертежа конструкции, сборка топки, каменки, бака для воды. Последний этап — монтаж самодельной печи.

Инструменты и материалы

Для сборки необходимо подготовить:

  1. Болгарку с дисками по металлу.
  2. Сварочный аппарат, электроды.
  3. Молоток, щетку по металлу, напильник.
  4. Металлические уголки, листы металла.
  5. Арматуру для колосниковой решетки.
  6. Металлические трубы для сборки дымохода.
  7. Антикоррозийное покрытие для металла.
  8. Дверцы для топочной камеры, зольника.

Сварочный аппарат (Фото: Instagram / tehnologia_svarki)

Подготовка

Изначально нужно подготовить рабочее место, убрать лишние предметы. Далее необходимо перенести размеры отдельных деталей будущей конструкции на металлические листы, уголки, разрезать их болгаркой. Неровности следует зачистить специальным диском.

Изготовление топки

Процесс изготовления топки:

  1. С помощью сварочного аппарата сварить металлические листы, чтобы получился открытый корпус.
  2. Разделить его на три части. Самая нижняя будет зольным отсеком, средняя часть — топкой, верхняя — закрытой каменкой.
  3. Между зольником и топочной камерой наварить арматуру, чтобы получалась колосниковая решетка.
  4. Между топкой, каменкой наварить металлический лист большой толщины.
  5. В верхнем листе металла прорезать круглое отверстие. Оно нужно для дымохода, который будет проходить через каменку и выходить наружу.

В лицевом металлическом листе останется прорезать отверстия для зольника, топочной камеры. Внешние углы нужно усилить металлическими уголками. Сварочные швы нужно зачистить щеткой по металлу, обработать антикоррозийным составом.

Как сделать каменку?

Если каменка закрытая, для ее окончательного изготовления понадобится прорезать окошко, через которое будут закладываться камни для проведения банных процедур.

Самодельная печь с открытой каменкой (Фото: Instagram / rustam_bashpechi)

Сборка бака для нагрева воды

Бак для воды является необязательным элементом, но если бойлера и возможности подключиться к горячему водоснабжению нет, это лучший вариант подачи теплой жидкости. Существует два вида баков для воды:

  1. Прямоугольные или квадратные. Могут навешиваться на дымоход, устанавливаться рядом с печью или поверх нее.
  2. Круглые, овальные, с отверстием по центру. Сложные конструкции, через которые проходит дымоход. Так вода нагревается быстрее, но сам бак собрать сложно.

Проще всего сделать квадратный или прямоугольный бак. Емкость сваривается из металлических листов. В нижней части прорезается отверстие под кран, в верхней — для заливания воды.

Монтаж конструкции

Особенности установки:

  1. Для печного оборудования нужно собрать основание из шамотного кирпича. Оптимальное количество рядов — 2.
  2. Каждый ряд нужно проверять строительным уровнем.
  3. После установки печи нужно собрать дымоход. Для этого лучше использовать сэндвич-трубы.

Дымоход печи (Фото: Instagram / eugene.po.wood_lab)

Чертёж и расчёт параметров

Каких размеры будет иметь печь и как будет выглядеть каждый должен решать сам. Люди с инженерным мышлением и практическими навыками могут в простейшую конструкцию внести свои корректировки для улучшения и упрощения системы.

Эскиз и чертёж буржуйки:

Чертеж буржуйки

Материалы и инструменты

  • Чертёж и эскиз будущей конструкции с размерами.
  • Металл листовой, толщиной 4–5 мм.
  • Уголки стальные.
  • Стальные трубки диаметром 15–20 мм или арматура диаметром 10–12 мм для колосниковой решётки.
  • Металлическая труба диаметром 180 мм.
  • Сварка дуговая, электроды 3.
  • УШМ (болгарка) с отрезным кругом, молоток, рулетка, карандаш или маркер.

Необходимые материалы и инвентарь

Для строительства садовой печи понадобятся:

  • сама ванна, она может быть и стальной, но лучше — чугунной;
  • болгарка;
  • обрезные круги для резки металла;
  • круги для шлифовки;
  • лист металла толщиной 5 мм и больше;
  • дрель;
  • болты;

  • жаростойкий герметик;
  • сантиметровая лента или рулетка;
  • карандаш или маркер;
  • сварочный аппарат;
  • труба для дымохода;
  • колосники;
  • кирпичи;
  • глина;
  • песок.
