Пошаговая инструкция по установке и монтажу проходных выключателей

Приведенные схемы довольно просты для понимания даже неподготовленным. Но прежде чем приступать к любым действиям, нужно соблюсти ряд правил:

• во-первых, все действия необходимо проводить при выключенном электричестве;
• во-вторых, необходимо использовать только качественные инструменты.

Соблюдение этих несложных правил поможет избежать получение травм и поражения электрическим током.

Из инструментов понадобятся:

1. Отвертки — одна крестовая и одна плоская.
2. Для снятия изоляции с проводов — нож, бокорезы или специализированный инструмент для снятия изоляции.
3. Индикаторная отвертка.
4. Пассатижи.

После того как весь инструмент собран и электричество отключено, можно приступать к монтажу.

• Во-первых, прокладывается «питающий» провод в распределительную коробку от щита. Провод обрезается так, чтобы в коробке осталось примерно 10–12 см. После чего с него инструментом снимается изоляция на длину 1,5 см.
• Во-вторых, один из проводов в коробке, обычно «нулевой» необходимо подключать к проводу, идущему от лампы.
• В-третьих, второй провод от лампы соединяется с общим контактом на проходном переключателе.
• В-четвертых, два оставшихся контакта соединяются с «входными» контактами на перекрестном переключателе.
• В-пятых, «выходные» контакты перекрестного переключателя, соединяются со вторым проходным переключателем.
• Последний, оставшийся контакт, соединяется с «фазой» питающего провода.

При соединении проводов в распределительной коробке не желательно использовать скрутку. Это хоть и самый простой способ соединения, но при этом и самый ненадежный. Со временем при таком соединении появляются зазоры, обусловленные изменением температурных режимов в помещении. Кроме этого, он запрещен нормативными документами.

Из рекомендованных способов соединения существует несколько:

1. опрессовка;
2. сварка;
3. спайка;
4. винтовые соединения;
5. самозажимные соединения.

Из всех способов самый лучший и простой — это использование самозажимных соединений. Поскольку все остальные способы требуют специализированного инструмента и определенных навыков работы с ним.

А при работе с самозажимными соединениями все, что требуется — это подобрать правильные клеммники и их количество. А для соединения проводов их нужно подключать к контактам клеммника, что осуществляется довольно просто. Еще одно преимущество такого соединения — возможность объединять провода не только разного сечения, но и изготовленных из разных материалов. Такие клеммники бывают тройные, на 4 и более контакта.

В данной статье приведены далеко не все схемы подключения проходного выключателя из трех мест. Но в любом случае все они являются вариациями вышеприведенных схем. Кроме этого, приведено несколько правил, соблюдая которые можно обезопасить себя при работе с электрическим током. А также используя современные технические решения – клеммы – можно ускорить и упростить монтаж при подключении проводов в распределительной коробке.

Подведя итог этой статьи, можно предположить, что использовав в быту вариации подключения проходных и перекрестных выключателей из трех мест, можно сделать свою жизнь немного комфортней. Кроме этого, усвоив принцип работы каждого из них, можно создавать свои, собственные варианты подключения. Хотя в большинстве случаев достаточно будет знать только вышеперечисленные схемы проходных выключателей из трех мест для того, чтобы правильно подключать источники освещения к ним.

схема подключения проходного выключателя с 3х мест

Монтажные особенности и включение в цепь

Монтируют коммутаторы инверсионного действия с применением стандартных способов и методов, используемых в строительстве либо в электрохозяйстве. Предварительно намечается удобное месторасположение прибора.

Затем с учётом выбранной точки монтажа и привязки к общей электрической схеме вычерчивают монтажную схему для промежуточного выключателя и работающих с ним в паре проходных коммутаторов.

В рамках процедуры разработки проекта определяется способ прокладки проводников – поверхностный или внутренний.

С с учётом выбранного способа подготавливается инсталляционная инфраструктура (штробы, лунки, крепёжные пробки, распределительные коробки).

На готовой инфраструктуре тянут линии электропроводки, разводят провода в распредкоробках, выводят по схеме концы непосредственно на подключение к проходным и промежуточным приборам коммутации.

Вариант #1 — нюансы подключения промежуточного прибора

Выведенные из распределительной коробки под соединение с промежуточным выключателем концы проводников (в общей сложности 4) необходимо подготовить. В частности, снимается изоляция на участке от конца вдоль провода примерно на длину 10-12 мм.

Кстати, многие фирменные выключатели имеют на шасси специальный маркер, по которому легко отмерить нужную величину длины зачистки изоляции.

Теперь необходимо определить два проводника, исходящих от первого проходного выключателя, установленного в схеме. Обычно все проводники маркируются для удобства определения ещё на стадии разводки цепей.

Эти два провода подключают на двух входных клеммах (в данном случае пружинного типа) устройства промежуточной коммутации. Оставшиеся два разводятся по выходным клеммам.

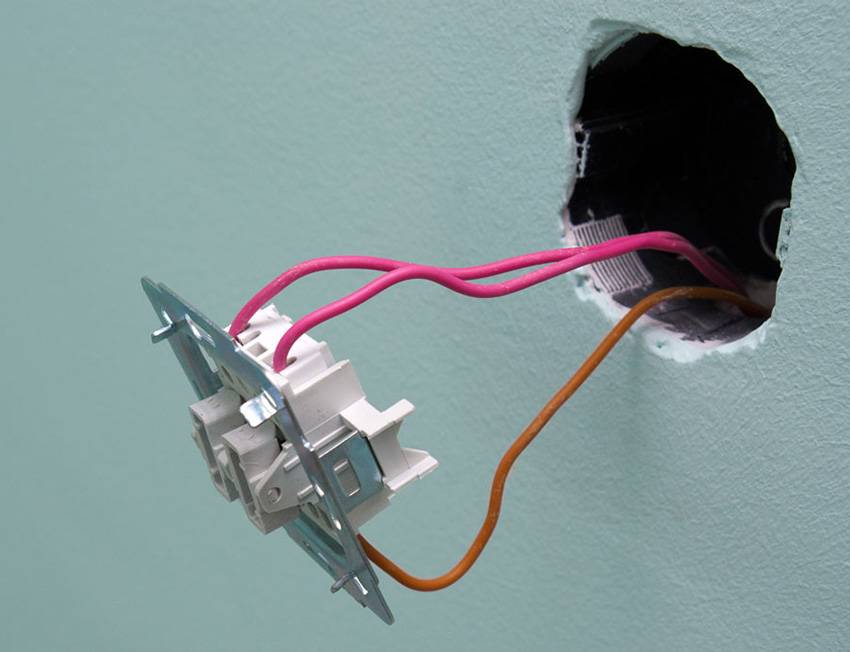

Подготовленное таким образом шасси требуется поставить по месту – инсталлировать внутри строительного подрозетника (для внутреннего монтажа) или закрепить непосредственно на поверхности стены (внешний накладной монтаж).

При условиях внутренней инсталляции шасси обычно фиксируется скобами-распорками или прямым винтовым крепежом. При накладном монтаже выключателей традиционно применяется прямое крепление винтами. Дальше на шасси ставится рамка и на рычаг управления выключателя одевается клавиша-крышка.

Вариант #2 — схемные решения на несколько приборов

Переключатели промежуточной инсталляции являются неотъемлемой составляющей схемных решений, где реализуется принцип управления более чем из трёх удалённых одна от другой точек.

Теоретически таких точек управления источниками искусственного света может быть множество. Однако практически реализуются варианты на три-четыре, максимум на пять позиций. Так как с каждым новым вводом прибора усложняется общая схема разводки.

Для примера можно рассмотреть четырёхпозиционную разводку, когда из основных комплектующих применяются два проходных и два реверсивных устройства коммутации. В такой схеме фазный провод подводят на подвижный контакт проходного коммутатора.

Когда в сеть подаётся ток, он проходит через замкнутую контактную группу устройства проходного типа и подаётся на подвижный контакт одного из двух перекрёстных переключателей.

Далее с выходной клеммы реверсивного прибора ток следует на второй такой же переключатель – на его подвижную контактную группу и через выходную клемму поступает на постоянный контактор второго проходного выключателя.

Если перекидной коммутатор этого выключателя замыкает цепь, с его выхода ток приходит на световой прибор. Через нить накала светильника общая цепь замыкается на нулевую шину. Лампы светильника горят. Теперь если ради эксперимента (и на практике тоже) поочерёдно установить любой из приборов в состояние «отключено», лампы светильника погасятся в каждом из четырёх случаев.

Но если выключить одновременно все четыре, эта своеобразная коммуникационная группа попросту переключится на другую линию коммутации и лампы светильника останутся под током – будут продолжать гореть.

Эксперимент с реверсивными приборами наглядно показывает функциональность схемы перекрестного четырёхпозиционного коммутатора. В любой из четырёх позиций доступно управление световым прибором.

Электрическая схема прибора

Если рассматривать схемотехнику приборов перекрёстной коммутации, следует отметить наличие разных конструкций приборов с точки зрения числа контактных групп. Простые и часто используемые приборы (одноклавишные) имеют 2 плавающих (подвижных) контакта и 4 стабильных (неподвижных) контакта.

Схемная конфигурация переключателя с двумя клавишами. Производители, как правило, наносят схематику коммутации непосредственно на задней стенке пластикового основания прибора. Пользователю остаётся только сделать всё по схеме

Более сложное исполнение перекрестных электрических выключателей (двух-трёхклавишные конструкции) отмечается уже числом коммуникационных групп до 4-6 подвижных и до 8-12 неподвижных контактов.

Отличительной особенностью этого типа приборов является их «зависимая» инсталляция. Другими словами, конструкции выключателей с перекрёстной функциональностью не устанавливаются без пары обычных коммутаторов.

Именно поэтому, выбирая устройство промежуточного действия, следует обращать внимание на число рабочих контактов. Для промежуточных коммутаторов число рабочих клемм всегда не менее четырех

Клеммник выключателя, но уже не из группы тех приборов, которые предназначены под коммутацию в режиме реверсивного переключения. Это внешний вид задней стенки проходного выключателя, где не более 3 рабочих контактов

Благодаря применению подобных приборов появляется возможность создавать более гибкие и удобные в плане эксплуатации схемы управления световыми приборами. Особенно актуальной видится практика применения перекрёстных устройств в составе инфраструктуры промышленных предприятий.

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

• выполняется зачистка концов проводов от изоляции;
• при помощи индикатора необходимо определить фазовый провод;
• при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
• выполняется соединение проводами между собой нулевых клемм переключателей;
• подключение отдельного провода второго выключателя к светильнику;
• в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Известные производители проходных переключателей

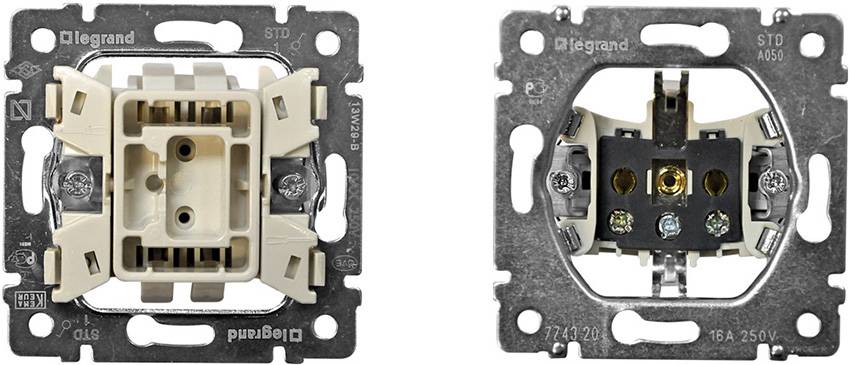

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Проходные переключатели фирмы Legrand

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества. Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

У проходного выключателя, в отличие от обычного, три проводимых провода

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

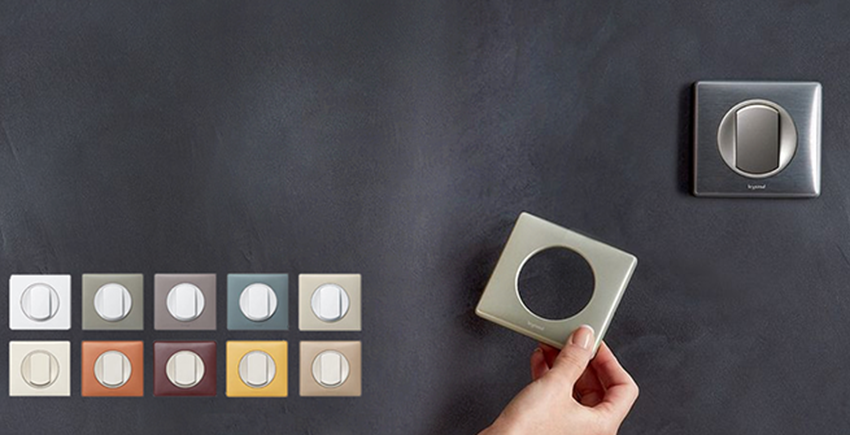

Цветовые решения для переключателей из серии Celiane

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

При нажатии кнопки вкл/выкл подвижный контакт проходного выключателя перекидывается из одного контакта на другой, создавая при этом условия для новой цепи в дальнейшем

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Как работает 2х клавишный ПВ

Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.

Помните, я говорил, что в переключателях контакты между собой никак не связаны.

При этом они управляют освещением из разных мест.

Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.

Статья по теме: Энергетики паспорт

Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.

Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.

Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.

Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Как подключить проходной выключатель Схема подключения

Обозначение розеток

Розетка – коммутационный аппарат, который является частью штепсельного соединения, работает в паре с вилкой, предназначен для подключения электроприборов в сеть.

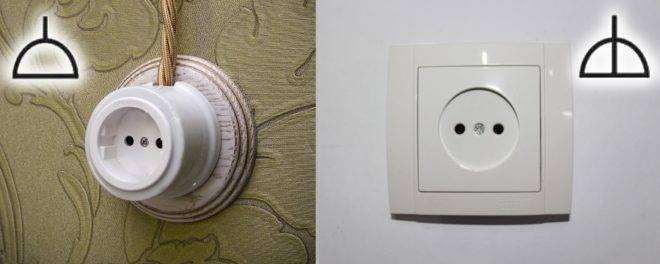

Обозначение розеток на чертежах выполняется полукругом, от выпуклой части которого отходят одна или несколько чёрточек в зависимости от типа коммутационного аппарата.

На видео показаны основные обозначения электрооборудования:

Розетки по способу монтажа бывают:

1. Наружные (для открытой проводки). Их монтируют на стенной поверхности. Они обозначаются пустым полукругом, не имеющим внутри никаких дополнительных чёрточек.
2. Внутренние (для скрытой проводки). Они монтируются внутри стены, для этого необходимо проделать отверстие и вставить в него специальный подрозетник, напоминающий по форме неглубокий стакан. В схематическом изображении таких коммутационных аппаратов полукруг внутри имеет по центру черту.

Часто применяют в бытовых сетях сдвоенные розетки. Они представляют собой моноблок, в котором есть два штепсельных разъёма (то есть можно подключить в них две вилки от двух различных электроприборов) и одно установочное место (монтаж производится в один подрозетник). Обозначение сдвоенной розетки на электрической схеме выглядит как полукруг с двумя чёрточками с внешней выпуклой стороны:

В современных бытовых сетях всё чаще используют розетки с заземлением, они гарантируют долгую надёжную работу электроприборов и безопасность людей в плане поражения электрическим током.

Этот провод идёт к общему распределительному щитку, где подключается к специальной клемме заземления. Обозначение такой розетки на электрической схеме выглядит следующим образом:

Как видите, заземление обозначается горизонтальной чертой, которая по касательной примыкает к выпуклой части полукруга.

Уже не редкость, когда для современного дома подводится не однофазная электрическая сеть, а трёхфазная. Некоторые потребители электроэнергии требуют напряжения именно 380 В (отопительные котлы, водонагреватели, электрические плиты). Для их подключения применяют трёхполюсные розетки с защитным заземлением. Коммутационные аппараты такого типа имеют пять контактов – три фазных, один нулевой и ещё один для защитного заземления. Розетка трёхполюсная обозначается с тремя чёрточками с внешней стороны полукруга:

А вот так выглядят условные обозначения розеток сдвоенных, с защитным заземлением:

Иногда вы можете увидеть обозначение розетки, у которой полукруг внутри полностью закрашен чёрным цветом. Это означает, что коммутационный аппарат влагостойкого исполнения, он оснащён защитной крышкой, которая исключает возможность попадания в розетку влаги или пыли. Степень защиты подобных элементов маркируется специальными символами:

• Две английские буквы IP обозначают само понятие, что розетка имеет определённый уровень защиты.
• Затем следуют две цифры, первая из которых означает степень защиты от пыли, вторая – от влаги.

На схеме розетки со степенью защиты IP 44-55 выглядят так:

Если у них есть контакт защитного заземления, то соответственно добавляется ещё горизонтальная черта:

Если делать схему электропроводки в специализированных программах, то на видео пример чертежа в AutoCad:

Особенности подключения двухклавишного переключателя

Для монтажа двойного выключателя в любом случае потребуется трехжильный провод, даже если в электропроводке квартиры отсутствует заземляющая защитная жила PE. После покупки изделия в первую очередь следует разобрать его, для чего достаточно демонтировать клавиши прибора. Сделать это можно вручную, потянув на себя сначала одну, а затем другую переключающую пластину. Если ничего не получается – нужно взять отвертку и поддеть ее жалом клавишу сбоку. После этого необходимо снять с выключателя декоративную рамку – она либо крепится на защелках, либо прикручена винтом.

Подключение коммутирующего прибора

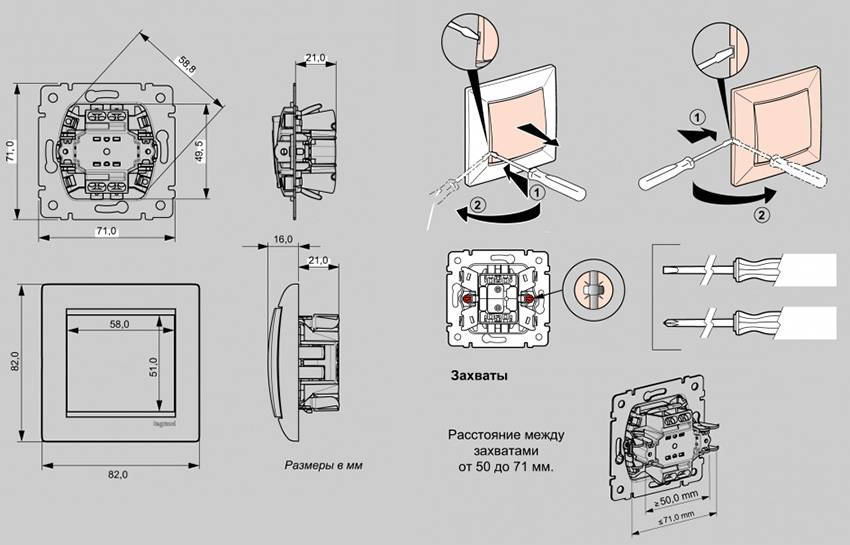

В результате разборки от переключателя остается корпус с боковыми креплениями и внутренним перекидным механизмом. Его включение в линию управления сводится к подаче напряжения питания на общий контакт. При замыкании каждой из клавиш фаза будет подключаться к одному из двух направлений, по которым провода разводятся на различные цепи освещения.

При отсутствии маркировки на корпусе прибора придется воспользоваться тестером или мультиметром (режим «Прозвонка»). С их помощью можно убедиться в работоспособности перекидывающихся контактов и определиться с входными и выходными клеммами.

Разобравшись с контактами выключателя, переходят к обустройству подключений, для чего потребуется трехжильный кабель ВВГнг 3х1,5 с проводами различного цвета. Все последующие операции проводятся в таком порядке:

1. К общему контакту переключателя подсоединяется фазная жила, идущая от распределительной коробки. Она может иметь изоляцию красного, коричневого или серого цвета.
2. Приступают к закреплению на контактах двух отходящих от прибора проводников.
3. Корпус устанавливается в монтажную коробку и фиксируется в ней посредством крепежных винтов.
4. На свое место монтируется сама коробка (стакан), которая крепится двумя длинными распорными винтами.

На завершающем этапе монтажных работ следует вернуть на место декоративную рамку и поставить демонтированные ранее клавиши.

Монтаж соединений в распределительной коробке

Распределительная коробка

Внутри распредкоробки важно различать следующие виды проводных жил:

• питающий (фазный) провод, подводимый от линейного автомата;
• отводящий проводник с фазой, идущий к выключателю;
• один или несколько проводов, протянутых до осветителя.

Чтобы не запутаться в схеме перекрестного выключателя, необходимо соблюдать строгую очередность обустройства соединений. Согласно общепринятым правилам в первую очередь прокладывается нулевая жила, идущая напрямую к осветителю. Последующие за этим операции проводятся в таком порядке:

1. Начать следует с подключения фазного проводника, протянутого от линейного автомата.
2. К этой же клемме подсоединяется жила, протянутая от общего фазного контакта двухклавишного перекрестного выключателя.
3. Из оставшихся свободными четырех жил две перенаправляются на люстру или бра.
4. Остальные протягиваются до двух выходных контактов коммутационного прибора.

Земля не принимается во внимание лишь в случае, когда в квартирной электросети отсутствует соответствующий провод. Если в коробке достаточно свободного места, все соединения оформляются с помощью зажимов типа «орех» или «Wago»

При отсутствии свободных пространств однотипные провода соединяются методом скрутки с последующей пайкой.

Подключение на люстре или светильнике

В квартирном светильнике, люстре или бра для подключения управляющих проводов, как правило, применяются специальные соединительные колодки. На них заводятся жилы кабеля, идущего от распределительной коробки, подключаемые согласно цветной маркировке.

На любом заводском светильнике проводящие жилы имеют цветную изоляцию, соответствующую общепринятому стандарту.

Обычно фазный провод помечается серым или красным цветом изоляции, а земляная жила – синим или голубым. Фаза подводится к центральному контакту обычной лампочки, а ноль подается на ее цоколь.
