Пример работы частной канализации с насосом

Как сделать канализацию в бане?

При строительстве на участке бани, чаще всего, используют канализации дренажного типа. Такое устройство канализации в бане является наиболее простым и экономически выгодным.

Сточные воды будут поступать в отстойник самотеком. Для этого, при устройстве полов в парной и моечных комнатах, нужно делать определенный уклон в сторону отводного отверстия, под которым располагается желоб, выполненный из асбоцемента или из оцинкованного металла. Вода из желоба будет отводиться в канализационную трубу и далее – в дренажный колодец.

Такая система канализации бани предполагает размещение колодца на небольшом расстоянии от помещения.

Размер колодца подбирается в зависимости от планируемого расхода воды, но не менее чем один метр в диаметре.

На дно ямы насыпают керамзит или аналогичный материал, сверху засыпаются почвой и хорошо уплотняют.

Проектирование

Если оснований для обустройства НК достаточно, можно приступать к первому этапу строительства — проектированию системы. Данную часть работы лучше доверить специалистам. Они выполнят расчет КНС, определят оптимальную мощность насоса и необходимость установки камеры переключения, составят точную смету и пояснительную записку и соблюдая нормы проектирования. Пример такого проекта и сметы на монтаж можно найти на тематических сайтах и форумах.

Заметим, что при подключении к центральным сетям канализации, служба эксплуатации в первую очередь затребует проект системы водоотвода. При организации автономной НК часть проблем снимается, но, тем не менее, существуют нюансы, которые необходимо учитывать.

Ошибки в гидравлическом расчете, вычислениях минимального диаметра труб, мощности двигателя и т.д. могут привести к нестабильной работы внутренней или внешней сети НК. В некоторых случаях исправить ситуацию можно создав петлю гашения напора (колодец гаситель).

Устройство колодца гасителя

Количество таких колодцев в системе не нормировано, их число, расстояние между двумя ближайшими и характеристики определяются в процессе расчетов или по результатам гидравлического испытания. Оно не столь серьезное как для нефтепровода, но, тем не менее, должно проводиться для НК в обязательном порядке.

Выбор фекального насоса

В первую очередь необходимо определиться с его мощностью, она зависит от длины вертикальных и горизонтальных линий трубопровода. Данная зависимость представлена на рисунке ниже.

Мощность насоса в зависимости от длины трубопровода

Что касается скорости потока в системе НК, то согласно нормам СНиП она должна быть около 2,0 л/с, соответственно, пропускная способность насоса выбирается на уровне 120 л/мин. Далее следует определиться с типом насосного оборудования, оно может быть:

• Погружным (всасывающим).
• Поверхностным.

Первые более дорогие, они рассчитаны на беспроблемную работу в агрессивной среде. Вторые несколько дешевле и проще в обслуживании, но их монтаж потребует больших усилий.

Объем резервуара

Расчет объема производится на основе суточной нормы расхода воды на человека, ее среднее значение около 0,20 м3. Резервуар должен вмещать в себя минимум трехсуточный расход. Например, если в здании проживает 4-е человека, среднесуточный расход будет порядка 0,80 м3, с учетом трехсуточный нормы резервуар должен иметь объем не менее 3,20 м3.

Желательно остановиться на двухкамерной конструкции резервуара, в этом случае один отсек будет играть роль первичного отстойника, а второй – камеры откачки. Именно в ней будет производиться установка фекального насоса, оборудованного измельчителем. Заполнение резервуара контролируется специальными датчиками, при достижении стоками порогового уровня производится запуск насоса для их откачки.

Можно приобрести готовую КНС с пластиковым резервуаром или построить накопительную емкость самостоятельно из бетонных колец или кирпича и установить необходимое оборудование.

КНС: а) промышленная; в) средней мощности

Выбор места под накопительный резервуар

Во избежание претензий со стороны водоканала, санэпидем службы и других контролирующих организаций следует серьезно отнестись к выбору места размещения накопительного резервуара. В соответствии с нормами СНиП 020402-84, вокруг возможного источника загрязнений должна существовать санитарно-защитная зона. В приведенном документе оговаривается, какое минимальное расстояние должно быть между трубами (рукавами) НК и колодцами или другими источниками питьевой воды. В указанных СНиП также регламентируется удаленность от охранной зоны жилых строений, границ участка, кустарников и деревьев, а также других объектов.

Основные нормы для места КНС

Помимо этого следует учесть проходящие через участок подземные коммуникации, к сожалению, их обозначение на чертежах не всегда присутствует, что может вызвать определенные сложности. Справку о наличии таких коммуникаций можно получить в соответствующих службах.

Обустройство вентиляции

Резко слитый объем воды способствует созданию разреженности внутритрубного пространства. Без поступления кислорода вода из сифонов уходит, что становится результатом появления аромата нечистот.

Поэтому задачи вентиляции:

• Удаление ароматов нечистот.
• Поддержка постоянного давления.
• Шумопоглащение.

Для создания вентиляции, все комплектующие стояков доводят до кровельного перекрытия, не закрывая их верхний конец, но пряча от засорения. Либо на верху стояка монтируют аэрационный клапан, не выпускающий ароматы и проводящий воздух внутрь.

Сечение трубы под вентиляцию равно или больше размера стояка. Объединение вытяжки с дымоходом или вентиляцией невозможно. Правила расчета высоты вытяжки:

• На плоской неэксплуатируемом кровельном перекрытии – 0,3 м;
• На скатной кровле – 0,5 м;
• На эксплуатируемой – 3 м;
• Шаг от сборной шахты вентиляции от 0,1 м.

При невозможности обустройства вентиляции применяют воздушный вентиляционный клапан на стояке выше оборудования санузла для предотвращения попадания нечистот.

Цена под ключ устройства канализации в частном доме

Основная доля стоимости системы автономной канализации для частного приходится на септик. Современные производители предлагают широкий выбор моделей с разными эксплуатационными характеристиками:

Фото	Название	Количество пользователей, чел	Объем, м3	Произво дитель-ность, л/сутки	Стоимость, руб
	ТАНК 2	До 3	200	800	32 700
	Биотанк 4	До 4	250	800	55 000
	ТОПАС 4	До 4	200	800	77 000

Стоимость ПВХ труб и фитингов, которые используются для подключения сантехнических приборов, разводки внутренней канализационной системы и ее подключения к септику составляют в среднем от 10 до 15% от общей стоимости автономной канализационной системы.

Watch this video on YouTube

Перечень документов

При решении самостоятельно оформить юридической стороны вопроса необходимо подготовить такие бумаги:

• План участка, подготовленный геодезической компанией, с отмеченным на нем домом и схемой проведения труб для канализационных коммуникаций.
• Свидетельство собственности на дом и участок.
• Документация, указывающая технические требования, подготавливается организацией, специализирующейся на обслуживании канализации.
• План врезки частного трубопровода к центральной сети, разработанный квалифицированным проектировщиком.
• План состоит из продольного профиля, генерального плана и сводного плана сетей.
• Разрешение на канализацию в частном доме, согласованное в соответствии с архитектурным проектированием.
• Заявление в исполнительную компанию.

Во время последнего этапа следует собрать пакет необходимых бумаг, необходимо заняться выбором компании, которой будет поручена монтажная работа канализации в частном доме к городским коммуникациям.

Блиц-советы

• До проведения системы выполняются работы внутри частного дома – монтаж вертикального стояка для поочередного подведения к нему труб от оборудования санузла с соблюдением уклона в 5 мм на 1 м. При установке насоса уклон необязателен.
• В процессе планирования кухня и уборная должны располагаться вблизи выхода канализационной системы на улицу. При многоэтажном строительстве расположение санузлов друг под другом для уменьшения числа стояков и упрощения монтажа и обслуживания всей сети. Для большого числа санузлов или при отсутствии уклона на участке рационально использование насоса.

Выбор канализационного насоса по напорной характеристике

Перед приобретением насосной установки необходимо точно убедиться, что она справится с поставленными вами задачами. Для этого нужно открыть паспорт и рассмотреть напорную характеристику изделия, которая выглядит вот так:

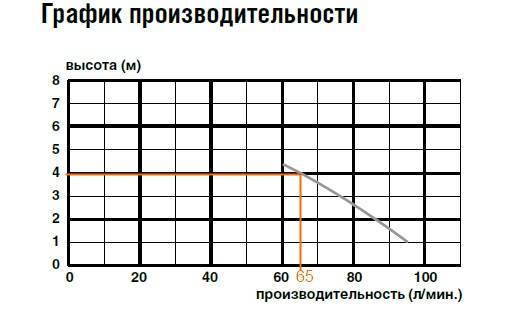

Для примера предположим, что вам необходимо поднять сточные воды на высоту 4 метра. Производительность насоса при этом составит 65 л/мин (3,9 м³/ч). Если для ваших нужд этого будет достаточно, то данная модель вам подходит. Также, производители часто делают схематичные картинки, на которых показано отношение длин вертикального и горизонтального напорных участков:

Принцип работы принудительной канализации

Принудительная канализация в частном доме, или сололифт, представляет собой насос, снабженный измельчителями. Размер насоса небольшой, что позволяет скрыть его от посторонних глаз за сантехнические приборы или внутри них (например, в бачке унитаза). Откаченные стоки перемалываются лопастями измельчителя и далее по канализационным трубам малого диаметра (от 18 до 40 мм) отправляются в канализацию или септик.

Стоит отметить, что насос-измельчитель для принудительной канализации характеризуется высокой мощностью, позволяющей отводить фекальные массы и другие бытовые отходы на расстояние до 100 м в горизонтальном направлении и до 5-7 м в вертикальном. Подъем стоков на высоту актуален в том случае, если санузел расположен ниже, чем проложена канализация.

Устройство принудительной канализации в разрезе

Главным преимуществом сололифтов является их качественное функционирование, несмотря на использование тонких труб. Благодаря этому монтаж проводится легко и быстро, а сложные строительные работы не нужны. Таким образом, система принудительной канализации является экономически выгодной и удобной в эксплуатации.

В связи с тем, что канализационные трубы имеют небольшой диаметр, они могут прокладываться без вреда дизайну в любом помещении, располагаясь, например, за карнизом или плинтусом, что очень важно с точки зрения эстетики. Кроме того, сололифты позволяют устанавливать сантехнику в любом месте коттеджа, не оглядываясь на прохождение вертикального канализационного стояка

Кроме того, сололифты позволяют устанавливать сантехнику в любом месте коттеджа, не оглядываясь на прохождение вертикального канализационного стояка.

Совет от профессионала: Если вас не устраивает, что кухня, ванная и туалет находятся по соседству друг с другом, приобретайте принудительную канализационную систему и смело перемещайте санузел.

Что представляет собой напорная канализация

Основным отличием напорной канализации от безнапорных систем является
независимость от угла наклона трубопроводов. Стоки перемещаются под действием
специального грязевого (фекального) насоса, который способен измельчать
органику и поднимать пульпу на нужную высоту. Проще говоря, напорная канализация — это
система перекачки отходов с одного уровня высоты на другой. С точки зрения
конструкции, это сеть герметичных трубопроводов, перемещающих стоки от насоса до приемного резервуара.
Существует 2 основных
вида:

• система с самотечной подачей отходов в колодец-отстойник;
•  сеть с подачей стоков под давлением во всех частях.

Специалисты рекомендуют по возможности использовать первый вариант — он дешевле и надежнее.

Преимуществами таких систем принято считать:

• нет необходимости делать глубокие траншеи. Это снижает объем и стоимость земляных работ;
• не требуется соблюдение уклона для труб. Они прокладываются исходя из условий рельефа;
• давление в напорной канализации способствует самоочистке внутренней полости труб при перекачке стоков. Нет опасности заиливания и появления засоров;
• не требуется установка труб большого размера, как это делается в самотечных системах. Учитывая разницу цен, это существенный плюс. Для перекачки под давлением обычно используют трубы диаметром 80 мм, совместимые с патрубками грязевых насосов.

К недостаткам принято относить:

• использование оборудования зависит от наличия электропитания. Перебои, внезапные отключения останавливают систему, что в зимнее время грозит разморозкой труб;
• сумма расходов на создания комплекса довольно велика.

Недостатки довольно серьезные, но
отсутствие других вариантов вынуждает пользователей мириться с ними.

Административные и санитарные требования

Создание комплекса требует
согласования с инженерными службами городского коммунального хозяйства

Это
особенно важно, если в конце необходимо подсоединиться к общественной канализационной
системе. Во всех случаях, когда используется напорная канализация, определение участка
подключения к общественным сетям производится работниками городских служб

Владелец
должен произвести необходимые расчеты, составить проект подключения с перечнем необходимых операций и
подать заявку на согласование врезки
в магистраль. Если ошибок не найдут, она будет одобрена. Процедура довольно
нудная и занимает время, но обойтись без нее не получится. Необходимо
учитывать, что самостоятельная врезка напорной канализации в самотечную является
административным правонарушением, штраф за которое достигает 80000 рублей. Кроме
того, надо обеспечить санитарные нормы расстояний от источников воды:

• не менее 250 м от речного берега;
• 100 м от озера;
• 50 м от скважины или иного подземного источника.

Кроме того, надо обеспечить скорость стоков в системе не
менее 0,7 м/сек, иначе на стенках будут налипать органические отложения. Они
быстро перекроют сечение труб и создадут засор.

Автономные системы

Появление автономных комплексов произошло относительно недавно, с развитием индивидуального строительства жилья. Устройство собственной канализации являлось привлекательной идеей, позволявшей создать современные и комфортные условия проживания в частном доме или коттедже. Изначально были популярны лишь внутренние линии, выводящие стоки в выгребные ямы или емкости. Но необходимость частого очищения и вывоза отходов создавала массу проблем, что заставило отказаться от старого метода и искать другие варианты. Основной вид автономной канализации, распространенный в настоящее время, называется септик. Он позволяет либо полностью отказаться от вывоза отходов и очистки коллектора, либо существенно увеличить интервал между этими действиями.

Принцип действия септика состоит в отстаивании стоков и переработке твердых отходов при помощи специальных бактерий. Как правило, септик представляет собой замкнутую емкость, разделенную на несколько (2-4) смежных отсеков. Попадая в первый отсек, сточные воды понемногу отстаиваются, твердые фракции оседают на дно. В верхней части отсека находится переливное отверстие. По мере наполнения через него в следующий отсек попадают частично осветленные стоки. Они проходят дальнейшее отстаивание и осветление во втором отсеке, пока он не наполнится доверху и начнет отдавать осветленную воду дальше. Конечным узлом является либо фильтрационный колодец, либо поле фильтрации.

Колодец представляет собой род коллектора, не имеющего дна. Как правило, он состоит из нескольких бетонных колец, установленных на подушку из слоя песка и гравия. Попадая в него, осветленная вода впитывается сквозь слой подсыпки в грунт, дополнительно очищаясь при этом.

Поле фильтрации — одна или несколько труб с множественными отверстиями по всей длине. Поступающая вода выводится из них в слой гравия и песка, доочищаясь и впитываясь в грунт. В отличие от колодца, трубы не надо закапывать на большую глубину, но для них надо отвести немалую площадь. Учитывая размеры земельных участков, предпочтение, отдаваемое колодцам, вполне объяснимо. Единственным ограничением являются ситуации, когда на участке отмечено высокое залегание грунтовых вод.

Более подробно о септиках в статье — Канализация в частном доме — поэтапное устройство своими руками

Принцип работы системы канализации

Рассмотрим, как работает канализация общественного или индивидуального типа:

Централизованные сети

Конструкция и состав централизованных систем приблизительно понятны большинству пользователей, хотя детального представления не имеет почти никто. Состав сети имеет строгий порядок, хотя внешне может выглядеть хаотичным. Внутренняя канализация подключается к наружной части системы, которая состоит из нескольких групп:

• внутридворовые;
• уличные;
• коллекторы.

Наружные сети имеют безнапорную структуру, т.е. стоки передвигаются самотеком. Для этого все трубопроводы устанавливаются под определенным уклоном, определенным СНиП или ведомственными нормативами. Организация наружных сетей выполняется по разным типам:

• общесплавные. И бытовые, и ливневые стоки направляются в единый приемник;
• раздельные. Для ливневых и бытовых стоков используются собственные коллекторы, не объединенные в один комплекс;
• полураздельные. Используется общесплавной коллектор, но доставка стоков происходит по отдельным линиям.

Сточные воды содержат большое количество активных или агрессивных компонентов. Особенно это заметно на промышленных системах, где в состав стоков попадает большое количество отходов предприятия. Это выдвигает специфические требования к материалу трубопроводов и колодцев. В их производстве используются:

• чугун;
• полиэтилен;
• полипропилен;
• стеклопластик;
• поливинилхлорид;
• железобетонные трубы и кольца для коллекторов.

Встречаются трубы из других материалов, но они недолговечны и в настоящее время практически не используются.

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.
