Устройство инфракрасного пола
Сама система отопления выглядит как плотная пленка, на которую нанесены полоски карбоновой пасты. Именно она при подключении к электричеству выделяет поток инфракрасных лучей. Каждая полоса подключается с обеих сторон монтажными проводами к терморегулятору. Инфракрасные лучи нагревают и само покрытие, и, проходя сквозь него, все предметы, попадающие под воздействие потока.
Параллельное подключение всех элементов системы обеспечивает ее надежность – при поломке какого-либо элемента общая функциональность ИК пленки не пострадает.
Ширина выпускаемой производителем ИК-пленки стандартна – 1 м или 50 см. Длина рулона может быть разной, но стоит иметь в виду, что раскрой пленки возможен через 25,7 см. Это поможет сконфигурировать оптимальный вариант раскладки обогревающих элементов.
По мощности достаточно выбрать обогреватель на 150 Вт/м2. Это обеспечит нагрев покрытия до комфортной температуры 40 С. Более мощные, использовать не рекомендуется, так как повышенные температурные нагрузки могут негативно сказаться на ламинате.
В комплектацию системы входит термодатчик, набор проводов, изоляционные материалы. Блок терморегулятора рекомендуется приобретать для каждой комнаты отдельно. Подключать, для экономии, провода всей системы дома к единственному регулятору температуры нельзя. Это приведет к перерасходу энергии и превышению допустимой нагрузки на узел.
Плюсы пленочного отопления:
- Легкая установка всей системы отопления. Уровень пола не увеличивается. При монтаже можно не обустраивать термоизолирующий слой.
- Пол прогревается равномерно по всей площади. Нагрев элементов системы не превышает 40 градусов, тем самым исключается порча ламинированных панелей.
- Инфракрасные (ИК) лучи могут проходить сквозь покрытие, и создает комфортную температуру во всем помещении. Они не сушат воздух в доме и создают ионизирующий фон, который не только не приносит вреда, но и, как считают исследователи, полезен для проживающих в помещении людей.
- Полы при включении прогреваются очень быстро и при этом не требуют больших энергозатрат.
- Система надежна и долговечна, срок службы – несколько десятилетий.
Из минусов выделяют:
- Высокая цена.
- Прокладывание материала в обход мебели. При перестановке необходимо будет полностью переделывать всю систему обогрева.
- Попадание воды может вывести систему из строя.
Имеющиеся минусы по соотношению с неоспоримыми достоинствами, практически незначительны. Инфракрасный теплый пол вполне удачный вариант утепления полов. Может использоваться как самостоятельная система отопления, так и в дополнение к действующей.
У желающих выбрать для обогрева пленочный ИК пол могут возникнуть вопросы о безопасности для организма человека инфракрасного излучения. Доказано, что негативного влияния на человека ИК волны не оказывают. В пленочных полах присутствует такое же излучение, какое мы получаем стоя у электрического камина или раскаленной до красна печи старой русской бани.
Конструкция теплого пола такова, что электромагнитное излучение практически сведено к нулю, поэтому можно быть полностью уверенным, что никаких вредных для здоровья воздействий, для живущих в помещении людей, не будет.
Монтаж ламината
Когда работоспособность системы обогрева уложена и проверена, а поверх нее подложка, можно начинать укладку ламината. Этот процесс не должен составить трудностей, все выполняется в несколько шагов:
- По периметру комнаты расставляют распорные клинья. Они нужны для того, чтобы зафиксировать напольное покрытие на одном месте, несмотря на тепловое расширение. Расстояние от крайнего ряда до стены должно быть около 10 мм.
- Начиная с угла комнаты укладывается первый ряд панелей. Для фиксации крайней надрезанной панели может потребоваться S-образный инструмент.
Настил ламината
- Второй ряд начинают стелить с остаточной половины крайней панели первого. Каждый последующий ряд укладывается аналогичным образом.
- Когда ламинат уложен по всей площади, снимают распорные клинья, устанавливают плинтуса.
Видео: процесс укладки
Плюсы укладки на бетонное основание
Укладка тёплого пола на бетон — это практично и быстро.
| Плюсы | Минусы |
| Экологичный материал — в составе нет вредных веществ. | Бетон — холодный материал, поэтому требуется дополнительное утепление. |
| Чистота — использование специальных средств в процессе обработки практически полностью приводит к отсутствию пыли. | Поверхность из бетона трудно восстановить, поэтому при больших дефектах полагается новая стяжка. |
| Простота монтажа — поверхность ровная. | |
| Полное отсутствие проникновения микроорганизмов. | |
| Монолитная поверхность — обеспечивает влагостойкость. | |
| Не портится с годами, так как не поддаётся коррозии, и не гниёт. | |
| Большой срок службы и не нет необходимости в уходе. | |
| Прочность материала. |
Выбор теплого пола под ламинат
Материал основы пола является ключевым фактором при выборе системы теплого пола.
Теплый пол под ламинат на деревянный пол укладывается без бетонной стяжки, т.к. деревянные перекрытия могут не выдержать большого веса.
Имеет значение и допустимый подъем высоты пола над плоскостью его основы.
Бетонная стяжка поднимает поверхность пола до 60мм, в эту высоту легко уложить любой вариант теплого пола.
При невозможности или не желании поднимать верхнюю плоскость пола над уровнем его основания используют тонкие системы напольного обогрева помещения.
Теплый пол под ламинат желательно выбирать одновременно с выбором самого ламината, т.к. они должны подходить друг другу, потому что далеко не каждый вид ламината годится для укладки на тот или иной теплый пол.
Так при выборе ламината, который планируется укладывать на теплый пол необходимо обращать внимание на следующие важные моменты
Можно ли класть линолеум на теплый пол
Однако не все виды теплых полов, можно укладывать под линолеум. Водный пол является именно тем типом, для которого в качестве финишного покрытия стоит использовать другой материал.
В последние годы линолеум все чаще используют вместе с инфракрасным пленочным полом, так как рулонный синтетический материал совместим с электрическим вариантом, причем только пленочным.
Но электрическое отопление используется тоже не всех видов. Чтобы постелить линолеум на теплый пол, идеальным является инфракрасный пленочный. При такой конструкции не нужна стяжка, что облегчает монтаж и уменьшает расход тепла, расходуемый на нагрев самой стяжки.
Какой вид теплого пола выбрать
Производитель предлагают 3 вида электрического теплого пола. Различаются они особенностью работы и правилами монтажа. Выбор теплого пола для ламината зависит от нескольких факторов. Здесь играют важную роль условия помещения, его характеристики, допустимый бюджет и желаемая мощность нагрева.
Кабельный
Является резистивной системой, которые при прохождении через них тока, начинают греться, за счет достаточно высокого сопротивления проводника — выделенное тепло и нагревает все вокруг. Сама конструкция состоит из единого кабеля, по которому проходит электричество. Он уложен на специальном сетчатом покрытии в форме змеи или улитки. Длина кабеля зависит от размера помещения и его основных параметров. Кабель раскладывается в стяжку по заранее продуманной схеме. Данный тип редко используют для укладки ламината сверху.
Преимущества этого вида пола и недостатки:
- легкий монтаж;
- универсальность;
- доступность;
- экономичность.
- тратится много тепла на бетонную стяжку;
- неравномерный нагрев: сначала стяжка, потом подложка.
Матовый
Элементы обогрева закреплены на матах или рулонах из спецматериала, формируя форму змеи. Все маты расположены вертикально в длину, поэтому рассчитывать их количество нужно исходя из параметров помещения. За основу берется стеклоткань. Маты крепятся к основанию пола с помощью специальной ленты или плиточного клея.
Преимущества греющих матов и недостатки:
- не нужно делать бетонную стяжку, уровень пола не повышается;
- легкость монтажа: нужно расстелить рулоны по всему периметру комнаты и закрепить их клеем;
- быстро нагревается и долго сохраняет тепло.
Карбоновый стержневой
Карбоновый стержневой теплый пол — устройство, состоящее из саморегулирующихся карбоновых стержней, расположенных параллельно. Он способен регулировать уровень нагрева в помещении, в зависимости от температуры окружающей среды.
Работает от тока, при его подаче излучаются инфракрасные волны, они выделяют тепло и нагревают помещение.
Плюсы этой системы и минусы:
- благодаря параллельному соединению стержней, при выходе из стоя одного, вся конструкция продолжает функционировать;
- пол хорошо переносит влагу;
- может укладываться под ламинат с использованием стяжки и без нее.
Инфракрасный (пленочный)
Излучает в пространство лучи в соответствующем диапазоне, грея предметы вокруг, то есть отсутствует конвекционный эффект. Под ламинат данный источник тепла подойдет лучше всего. Это объясняется его универсальностью и легкостью монтажа, а также техническими характеристиками.
Система представляет собой тонкую материю, которая излучает электромагнитные импульсы. Состоит из нескольких нагревательных панелей, обеспечивающих подачу тепла по всему периметру комнаты.
Преимущества ИК пленки и недостатки:
- панели не выделяют вредное для дыхательных путей человека вещество – формальдегид, поскольку инфракрасный способ обогрева не способствует его испарению из состава ламелей;
- системы не нужно заливать бетонной стяжкой, а значит и поднимать уровень пола. Сверху нагревательных элементов сразу кладется подложка, а уже потом доски ламината;
- не оказывается никакого вредного воздействия на покрытие: оно не трескается, не вздувается, а замки не расходятся, что может произойти при других способах обогрева;
- экономит энергию и при этом равномерно распределяет тепло по всей поверхности.
Этот материал просто расстилается на выровненной поверхности, не нуждается в клее или других закрепляющих элементах. В пленке и расположены специальные нагревательные элементы. Система не поднимает уровень пола.
Преимущества и недостатки
Ремонт квартиры своими руками. Сравнение теплых полов.
Watch this video on YouTube
Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:
- оптимально и равномерно распределяют тепло по покрытию;
- экономичны;
- имеют максимальный нагрев 45 градусов;
- быстро прогревают ламели;
- монтаж и ремонт прост, можно сделать самим;
- нет потребности в стяжке, ламели могут укладываться на плёнку;
- большой срок эксплуатации;
- сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
- при выходе из строя одной полосы, всё устройство продолжает работать;
- нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
- не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.
К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.
Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.
Определяем оптимальное сочетание типа теплого пола и деревянного основания
Возведение конструкции теплых деревянных полов под ламинат отличается некоторой сложностью. Это обусловлено материалом основы: дерево легко впитывает влагу, в результате чего может существенно деформироваться, а при быстром испарении влаги – покрывается трещинами и образуются изъяны.
При укладке ламината на теплый пол величина перепада не должна составлять больше 1 мм, однако в случае впитывания влаги это значение может увеличиться, что приведет конструкцию к выходу из строя. Решение данной проблемы – использование материалов, устойчивых к влаге, при помощи которых достигается дополнительная гидроизоляция.
В качестве теплого пола на деревянное основание может возводиться конструкция:
- электрическая;
- инфракрасная;
- водяная.
Водяной
Данный вид считается самым бюджетным и безопасным. Его принцип работы: на подготовленное основание выкладываются трубы, изготовленные из полипропилена или металлопластика. По трубопроводу пускается горячая вода, которая параллельно нагревает расположенную выше подложку и ламинат.
Если планируется под ламинат на деревянный пол монтировать водяную систему, следует учитывать следующие моменты:
- комнатная температура – не выше 28 градусов;
- обеспечить отсутствие резкой смены температур;
- нагревательный элемент не должен прогреваться свыше 50 градусов.
Перед монтажом важно учитывать, что самостоятельно сделать подобный теплый деревянный пол под ламинат достаточно сложно, скорее всего, потребуется помощь специалистов. Несмотря на эффективность функционирования водяного пола, на дачах и в небольших частных домах его устанавливают редко
Эксплуатация предполагает небольшие расходы, однако установка и первоначальный запуск могут потребовать существенных финансовых вложений
При проведении монтажа своими руками важно следить за качеством проводимых работ и отсутствием физических повреждений элементов конструкции, т.к. это способно привести к протечкам и поломке всей системы в дальнейшем
Инфракрасный
По своему типу, инфракрасный пол считается разновидностью электрических систем, однако отличие состоит в характере излучаемого тепла. В качестве источника используется пленочное полотно с покрытием из полимера и слоем токопроводника, размещаемое на черновой пол.
Каждый компонент системы отопления заключен в слой пленки из полиэтилена, который призван обеспечить надежность и безопасность, но при этом не увеличивает толщину теплого пола.
Основные достоинства инфракрасной системы на деревянный пол под ламинат:
- легко осуществить монтаж своими руками, процедуру сможет провести самостоятельно даже полный новичок в ремонтных работах;
- отсутствие нагрузки на деревянное основание (как в случае с водяным полом);
- малая толщина;
- быстрое нагревание конструкции;
- простота регулирования температурного режима.
Электрический
Как и инфракрасный теплый пол под ламинат, электрическая конструкция подсоединяется к электросети при помощи кабеля. Когда подключается электричество, происходит формирование магнитного поля, все элементы конструкции нагреваются, и если все комплектующие системы уложены правильно и соблюдена вся технологии укладки, то тепло будет уходить вверх, в помещение.
Данная разновидность имеет все преимущества инфракрасных полов, но при этом более доступна по стоимости. На сегодняшний день эти факторы обеспечивают популярность электрической системы в качестве теплого деревянного пола под ламинат.
Единственным недостатком можно назвать вероятность короткого замыкания. Однако это решается покрытием основания и перекрытия специальным средством, а также обеспечением безопасности при работе с электросетью.
Так же на деревянный пол можно уложить термоматы — это более продвинутый вид электрического пола.
Укладка нагревательной пленки

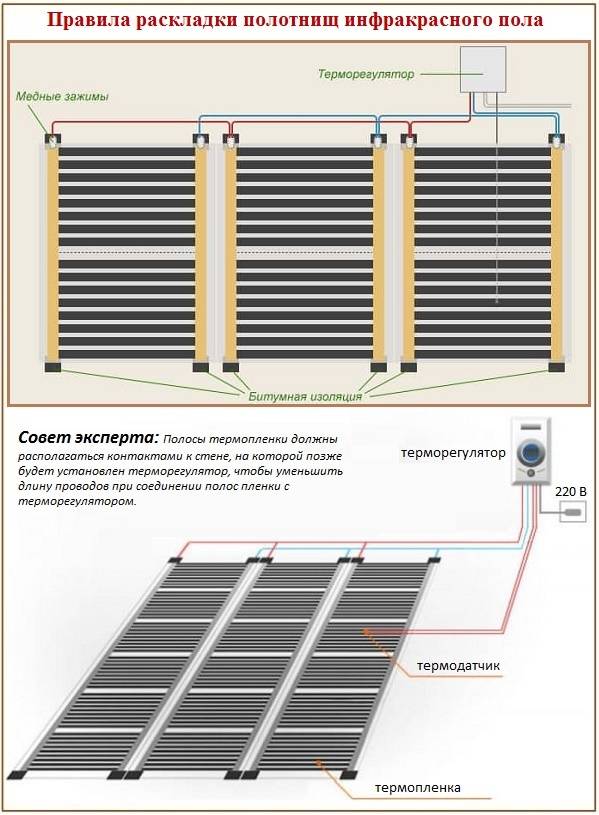

Согласно подготовленной заранее схеме производят раскрой и раскладку по площади комнаты нагревательной пленки. Разрезая пленку и перемещаясь по ней после укладки, следует быть аккуратными, чтобы не повредить токопроводящие и излучающие сегменты. Если это произошло, бракованный участок следует изъять.
По линии среза следует заизолировать все оголенные контакты, которые не понадобятся для подключения пленки к сети. Для этих целей в комплекте с материалом поставляется битумная лента.
Располагать отрезки пленки следует медными элементами вниз. При этом зафиксировать положение нагревательных элементов относительно друг друга и на подложке можно с помощью скотча.

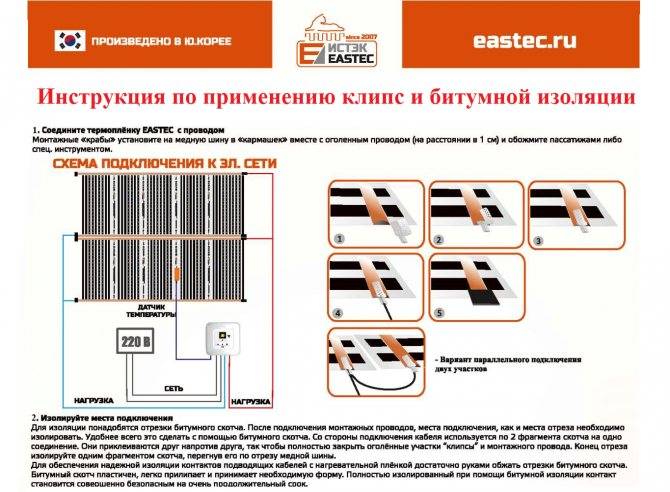

Клипсы-клеммы вставляют в специальные зазоры в пленке, а выступающие части утапливают в толще подложки. После этого клипсы обжимают для последующего подключения нагревательного элемента к кабелю питания.
Разложив кабель согласно схеме, зачищаются концы и коммутируются с клеммами, после чего производится их обжимка.
При укладке нагревательных элементов важно не забыть о термодатчике. Располагают его под термопленкой, примерно в центре полотна таким образом, чтобы его рабочий элемент приходился на излучающую темную полосу
Зафиксировать датчик можно битумной лентой, поставляющейся в комплекте с пленочным полом.
Кроме того, после коммутации проводов в клеммах, их также следует заизолировать битумной изолентой. Ее крепят поверх и снизу клеммы, совмещая края между собой, чтобы добиться полной герметичности соединения.
Укладка ламината на бетонный тёплый пол
Вне зависимости от выбранной модели тёплого пола под ламинат, технология укладки финишного слоя — полового покрытия, одинакова. Она зависит только от разновидности самого ламината.
Если вы планируете производить монтаж самостоятельно, то лучше использовать замковую систему. Принцип укладки — простое защёлкивание.
По всему тёплому полу укладывается подложка — вспененный полиэтилен. Крепится он на скотч. Монтаж плит производится от входной двери. Ламинат сцепляется между собой путём защёлкивания в ручную, но для большей надёжности можно постукивать киянкой. Когда укладка полностью завершена, обрезаются излишки демпферной ленты по периметру.
Тёплый пол под ламинат не только сделает ваш интерьер современным, но и создаст комфортную атмосферу в помещении.
Укладка ламината на теплый пол. Изготовление правильной подложки.
Watch this video on YouTube
Укладка ламината
Видео инструкции
Теплый пол под ламинат за 1час ЛЕГКО и ПРОСТО
Watch this video on YouTube
Видео как произвести укладку за 1час
Тёплый пол под ламинат – это легко.
Watch this video on YouTube
Разновидности и характеристики подложки
Итак, покупая теплоизолирующий настил, вы, в первую очередь, должны сориентироваться в его многообразии типов:
- Лавсан – покрытие на пленочной основе (вспененный полиэтилен) с металлизированным отражающим верхним слоем. Характеризуется стойкостью к агрессивной среде. Лавсановая подложка под пленочный теплый пол подходит как нельзя лучше.

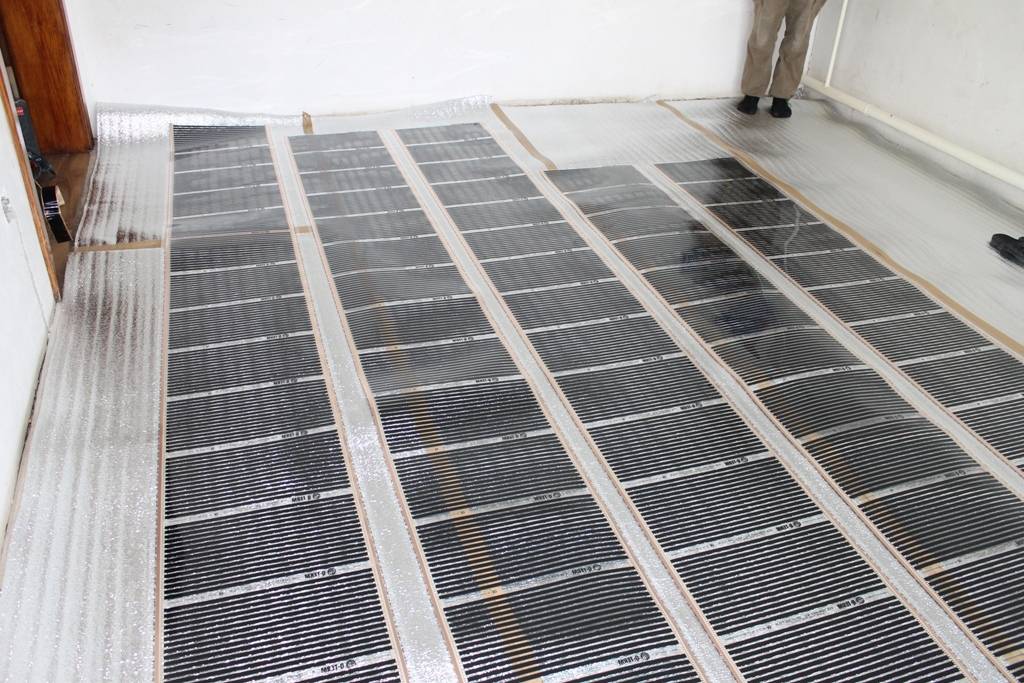

На фото уложенный лавсан.
Обратите внимание! Данный тип изоляции характеризуется определенной удельной мощностью. Потому выбор необходимо осуществлять с учетом финишного покрытия. Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м²
Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева
Так, при монтаже под плитку УМ лавсана составляет 220Вт на м²; под ламинат/паркет – 150Вт на м²; под ковролин/линолеум – 220Вт на м². Если вы уложите пленку с УМ выше указанной, то напольное покрытие может испортиться от перегрева.
- Пенополистирол – ячеистый утеплитель. Отличается высоким температурным порогом: от -180° до +180°, несминаемостью. Является отличным звукоизолятором, обладает повышенной устойчивостью к бактериологическому воздействию. Имеет фольгированное либо полипропиленовое покрытие. Считается отличным вариантом подложка для водяного теплого пола.
Плиты пенополистирола.
Отличительная особенность данного теплоизолятора заключается в том, что он выпускается в плитах с готовой разметкой (50 на 50), что значительно упрощает последующий процесс монтажа пола. В продаже доступны плиты с различной толщиной: от 20 до 50 мм.
- Техническая пробка, пробковая подложка. Отличается экологичностью, а значит и гипоаллергенностью. Её состав – спрессованная кора пробкового дуба + вяжущее вещество – суберин. Не поедается грызунами. Как правило, пробка используется как подложка под ламинат на теплый пол.
Несмотря на такой свой состав, утеплитель не является горючим, и показывает отличную устойчивость к механическим воздействиям. Является оптимальным при обустройстве водяного пола.
Пробковая подложка в листах.
- Полипропилен (пенофол). Комбинированный утеплитель, состоит из вспененного полиэтилена. Одна его сторона покрыта фольгой. Благодаря такой структуре, полипропилен имеет высокие показатели по удержанию тепла. Несколько уступает пробковому аналогу по своим качествам. Такая подложка фольгированная под теплый пол отличается практичностью и долговечностью.
Полипропиленовый утеплитель.
Обратите внимание! Подложка не должна содержать алюминий, поскольку он отлично проводит электричество. Поэтому в случае брака контактов возможно замыкание
Функции теплоизолирующего настила
Если вы интересуетесь, нужна ли подложка под инфракрасный теплый пол, то вам следует обратить внимание на следующие функции настила:
Основная задача – уменьшение теплопотерь. Подложка направляет ИК-лучи внутрь помещения, препятствуя их распространению на нижние этажи или подвал здания. Вследствие такого отражения тепло не расходуется впустую, а КПД системы соответствует 95-100%. Применение такой изоляции позволяет сократить теплопотери в среднем на 20-30%.
- Как было упомянуто выше, подложка является гидроизоляционным слоем, предохраняя напольное покрытие от пара и влаги.
- Способна выровнять незначительные изъяны поверхности, что является очень актуальным при использовании полов пленочного типа.
- Качественная изоляция, к примеру, подложка для теплого пола Valtec,позволяет значительно сократить количество шумов. Она изготавливается из вспененного полистирола и имеет фольгированную сторону.
Устройство пленочного пола.
Обратите внимание! В качестве подстила под покрытия, требующие твердого основания (опора для плиточного покрытия, например), можно использовать плиты ДВП
Как выбрать качественное изделие
Основным критерием выбора данного материала является не цена, а технические характеристики, которые должны опираться на два критерия:
- Финишное покрытие. К примеру, если вы планируете стелить ламинат, то выбирать следует мягкую подложку, поскольку она отлично выравнивает основание. Для линолеума рекомендуется выбирать твердую теплоизоляцию, поскольку данное покрытие является мягким материалом, потому вместе с мягким утеплителем может легко продавливаться ножками мебели.
- Ровность пола. Если вы имеете дело с покрытием, характеризующимся значительными перепадами уровня, то вам следует выбирать мягкую теплоизоляцию, поскольку она является более пластичной. Если неровности небольшие, то лучше выбрать более жесткий настил.
Дополнительные советы
Ламинат в сочетании с ТП – хорошее решение для жилых домов. Чтобы улучшить его эффективность, нужно соблюдать такие рекомендации:
- Установка системы будет эффективнее, если ее поставить сразу во всех комнатах.
- При уходе за покрытием нужно стараться использовать как можно меньше воды, даже если покрытие влагостойкое.
Важно правильно ухаживать за покрытием
- Использование теплого пола вместо традиционного отопления поможет избежать неравномерного прогрева воздуха и поднятия пыли.
- Выбирать нужно только те модели ламината, которые разрешено производителем устанавливать поверх теплого пола.
Укладка пленочного пола
Пленка ИК теплого пола должна разрезаться и укладываться согласно предварительно подготовленного плана (схемы). Как только она готова, можно производить ее распределение по поверхности, после чего зафиксировать при помощи липкой ленты (скотча). Пленка должна укладываться на теплоизоляцию.
Есть определенные требования, которые запрещают определенные действия при монтаже нагревательных элементов. Пленка не должна крепиться по всему своему периметру. Достаточно выбрать лишь несколько мест, а для склеивания выбирать скотч с двумя липкими сторонами.
Что касается теплоизолятора, то он не должен иметь фольгированную основу. Монтаж инфракрасного теплого пола под ламинат должен осуществляться медными лентами, проводящими ток, к теплоизолятору. Укладку нагревательных элементов следует по длине всего помещения. Меньше будет проводов и мест соединения, если длина пленки будет доходить до максимума. При этом у реализаторов теплых полов следует учитывать то, какой максимальной длины может один отрезок пленки. По плану лучше всего устраивать места соединения проводов недалеко от стен или в идеале – под плинтусом или рядом с ним.
Также осуществляется подключение всех датчика теплого пола к электросети. До укладки ламината в качестве напольного покрытия следует проверить работоспособность системы отопления, чтобы в дальнейшем не производить демонтаж покрытия пола. Не лишним будет произвести измерение при помощи тестера оммического сопротивления системы.
Поверх инфракрасного теплого пола до монтажа ламината следует проложить слой гидроизоляции в виде полиэтиленовой пленки. Перекрытие каждого последующего ряда должно составлять 30-40 см. Стыки между собой проклеиваются скотчем.
