Плиткорез своими руками

С каким инструментом можно работать

Собрать самодельный плиткорез можно, но требуется это далеко не всегда, ведь сам процесс его сборки отнимет у вас достаточно много времени и также потребует определенного инструмента. Например, чтобы сделать крепкую станину, не обойтись будет без сварочного аппарата, что уже накладывает определенные трудности.

Работая с плиткой, выполненной из керамики, нужно понимать, что избежать ее резки не получится

Поэтому для начала мы расскажем, с чем можно работать при укладке плитки, не имея дорогого оборудования, и без чего обойтись все-таки не получится.

1. Одним из простейших приспособлений является классический стеклорез. Справляется он только с тонкой керамической настенной плиткой. Как вариант, его использовать можно, однако есть более интересное и удобное решение за те же деньги. Стеклорез можно использовать для резки плиткиТипы ручных стеклорезов

   Стеклорез для резки плитки

2. Этот металлический карандаш или победитовая чертилка прекрасно прорезает глазурованную поверхность керамической плитки. В дополнение к ней нужна хорошая металлическая направляющая (линейка) и приспособление для ломки плитки.

   Чертилка по металлу с победитовым наконечником

3. Щипцы для ломки плитки берут в комплект к предыдущим инструментам. Ими легко и удобно плитка раскалывается по сделанной линии. Щипцы для ломки плитки

   Схема резки плитки при помощи стеклореза, спички и щипцов

Даже если вы и сможете собрать самодельный плиткорез, без электрической абразивной резки укладка плитки практически невозможна.

1. Во-первых, при прохождении оконных и дверных проемов на углах необходимо делать Г-образные вырезы.
2. Во-вторых, сегодня в ванных ставят розетки, вытяжки и прочее оборудование, под которые нужно сделать отверстия в плитке. Выполнить их можно болгаркой или использовать электрическую дрель с насадками-коронками по керамике.
3. В-третьих, на пол сегодня преимущественно кладется керамогранит, а обрезать его ручным плиткорезом, даже профессиональным, очень сложно.

При укладке плитки не обойтись без электрической абразивной резкиКак резать плитку болгаркой?

Это интересно: Как и каким инструментом резать мозаичную плитку?

Specifications

The main part is a manual tile cutter roller. Over time it can wear off, from this cut quality deteriorates. Do not try to hold it re-sharpening, you just replace the new roller.

The expensive models, the element is a diamond coating, which increases its service life and accuracy of the work.

Tile of different designs: A — Plate 1 — plitkolom- 2 — 3 tiles keramicheskaya- — cutter for cutting plitok- 4 — pobeditovye rezets- 5 — 6 order- — osnovanie- b — core Tile 1 — sterzhen- 2 — leaf spring — 3 — 4 adjusting screw- pobeditovye rezets- 5 — rubber valik- 6-in guide ugolok- — roller Tile 1 — table- 2 — 3 mobile ramka- — head torch with rolikom- 4 — 5 kronshteyn- — probka- 6 — 7 a skeleton grip feeder rolika- 8 — strubtsina- 9 — node stoporeniya- 10 — rubber feed roller.

Protractor allows you to cut at any angle. Expensive models can have functions such as preventing crumbling edge mikroregulyatsiya tile thickness, limiting movement of sliding feet.

Almost all of the tile cutters have one drawback: from the edge of the material they are not cut off about 4-5 mm. In this case, it is necessary to use wire cutters or grinders.

Types of manual tile:

• Roller model;
• Mechanical tile cutters;
• Instruments for bearings.

The most simple structure have roller model, in which the roller is made of cemented carbide, with its help, and cutting is carried out.

Mechanical models have high rigidity carriage. This allows you to use them to carry out precise cutting and working with high strength tiles.

Tool for bearings used for cutting the material, the thickness of which exceeds 15 mm. It is characterized by smooth running, which provide two bearings.

The main advantages of manual tile:

• energy independence, allowing it to be used anywhere. This tool can be used at very high humidity, where the use of electric models is prohibited;
• relatively small dimensions, it is possible to work on any table or on the floor;
• light weight, only 1-2 kg, which allows it to be easily moved.

How to cut tile?

Before you get started, you have to wear gloves and safety glasses. It is necessary to check the status of Tile. If the cutter is worn, it must be replaced.

When working with hand-held models before cutting the guide frame is applied a few drops. First incision line is marked using a marker.

Spending should be cut from the front side, this should be done in one swift motion. The tool should be moved evenly with both hands and do not push hard on it. First, the effort should be minimal, to the middle of the tiles it increases and decreases again at the end. It is best to practice on unnecessary tile, to learn how to Tile work.

To separate the tiles using special sponge. Press on the tiles should be evenly on both sides. To get a straight edge it can be treated with grinding stones, sandpaper or a grinder.

У продажу є ручний плиткоріз і електричні моделі. При здійсненні вибору треба враховувати обсяги робіт, при яких ви плануєте використовувати зазначене обладнання.

Схема різання плитки склорізом.

Разновидности облицовочного материала и особенности различных его типов

От разновидности облицовочного материала зависит способ раскройки. Наиболее важным в этом вопросе является не только материал, но и роль, которая отводится каждой плитке в композиции. Плитки обычно выпускают коллекциями – это продуманные с точки зрения цвета и рисунка наборы. Большинство коллекций состоит из нескольких обязательных элементов.

• Фоновые плитки обычно не имеют рисунков. В коллекциях могут присутствовать несколько разных по цвету плиток. Резать плитку лучше в тех местах, где фон однороден, так обрезанная облицовка будет не так сильно бросаться в глаза.
• Бордюры – небольшие элементы, которые разделяют большие цветовые массивы плитки, часто они имеют прямоугольный формат. По возможности резки бордюров можно избежать, если эти элементы не подходят к стенам.
• Плитки с декором – эта разновидность плитки с рисунком или рельефным изображением. От резки плитки с декором лучше сразу отказаться. Для этого на этапе раскладки плитку с декором надо выносить в центральные места помещения. Также плитку с декором не рекомендуется располагать под потолком или у пола.

Укладка плитки без предварительной раскладки увеличивает количество разрезанных элементов. Если на бумаге спланировать расположение, то можно избежать большого количества обрезков и брака. Подробнее про ошибки при укладке плитки читайте в статье «»

Напольная плитка обычно толще настенной, поэтому резать её сложнее. К тому же на полу чаще используют крупноформатную плитку, неровности при резке на ней тоже заметны.

Напольную плитку резать приходится чаще, если углы в комнате отклоняются от 90 градусов. По этой причине для укладки плиточных покрытий на пол стены в помещении должны быть выравнены. Про выравнивание стен штукатуркой читайте в статье «»

Материал плитки

От материала, из которого изготовлена плитка часто зависит толщина и прочность материала. Некоторые материалы обладают высокой плотностью, соответственно не каждый инструмент способен их разрезать. Некоторые материалы требуют деликатного подхода и подлежат раскройке только специализированным инструментом.

Керамическая плитка – наиболее распространенная разновидность, сверху она покрывается декоративным глазурованным покрытием. Кафельная плитка подразделяется на настенную и напольную, последняя обычно толще, от этого её сложнее резать.

• Керамогранит отличается высокой плотностью, это обуславливает его низкое водопоглощение. Из-за этого такая плитка часто используется для полов, влажных зон и улиц. Подручными средствами будет сложно разрезать керамогранит — раскройку лучше делать электрическим или ручным плиткорезом.
• Клинкерная плитка – разновидность облицовок высокой плотности, её используется для наружных работ (облицовки, мощения площадок и др.). Для толстого клинкера потребуется болгарка или водяная пила (электрический плиткорез).

Особенности электрического плиткореза

Это более усовершенствованный и эффективный агрегат.

Схема электрического плиткореза со столом.

Такой агрегат будет работать благодаря двигателю, который вращает режущий диск.
Насадка для нарезки материала имеет вид, напоминающий диск болгарки. Электрический инструмент будет действовать тем же образом. Кафель укладывается на рабочую поверхность, затем медленно двигается навстречу алмазному диску, который быстро вращается.

В целях предотвращения скапливания огромного количества пыли, электроплиткорез необходимо оснащать емкостью для жидкости. В процессе работы диск нужно будет в нее окунать, смывая грязь и одновременно охлаждая его, что позволит увеличить срок службы плиткореза.

Плюсы электрического плиткореза:

• он дает возможность быстро обрабатывать много материала;
• может распиливать камень и прочный керамогранит;
• может делать более ровный срез;
• у него меньше износ в сравнении с механическими моделями.

Сетевой плиткорез можно транспортировать с одного места на другое, но он занимает больше места. К тому же и затраты на него больше, чем на ручной.

Преимущества плиткореза

Электрический плиткорез достаточно дорогостоящее устройство и если вы не профессиональный плиточник, а делаете простой ремонт, то покупка его не оправдана

Если мы делаем плиткорез своими руками, тогда необходимо использовать соответствующий диск. С целью предотвращения появления пыли во время проведения работ по разрезанию плитки, необходимо оснастить инструмент специальной емкостью с водой. В большинстве случаев ее прикрепляют под диском. В период проведения работ диск с нижней стороны окунается в воду и смывает из себя грязь и пыль. Это обеспечивает максимально аккуратное проведение работ по разрезанию плитки.

К преимуществам электрического плиткореза из болгарки можно отнести:

• Возможность распиловки прочного керамогранита и камня;
• Максимально быстрая обработка больших объемов материала;
• Обеспечение возможности наиболее ровного реза;
• Снижение уровня изнашиваемости, если его сравнивать с ручным инструментом.

Благодаря наличию большого количества преимуществ болгарка широко применяется в виде плиткореза среди многих строителей. Как сделать плиткорез из болгарки можно посмотреть на видео.

Правила установки

Для того чтобы плиткорез сделать своими руками, необходимо соорудить рабочую поверхность. Сверху осуществляется крепление металлического листа. Перед проведением данной процедуры в столе и листе необходимо сделать отверстие, через которое будет проходить диск. При выборе размера листа нужно учитывать размер плитки. Материал даже самых больших размеров во время проведения разреза должен помещаться на металлическом листе.

Далее осуществляется крепление болгарки к столу. С этой целью необходимо использовать гайки, контргайки и хомуты. Для обеспечения целостности болгарки во время проведения работ по разрезке плитки, необходимо произвести помещение хомутов в защитные кожухи. С этой целью может осуществляться применение поливинилхлоридных или резиновых трубок. Перед проведением установки необходимо подогнать хомут к форме поперечника.

Самый простой вариант статичное закрепление инструмента и перемещение плитки под режущим кругом

Если плиткорез своими руками, видео которого можно увидеть в сети интернет, будет сооружаться в жилом помещении, то необходимо произвести его подключение к пылесосу. С этой целью нужно произвести закрепление раструба заборного шланга под местом расположения режущего диска инструмента.

На данном фото полноценный плиткорез со сбором пыли и подачей воды

Во время работы с плиткой необходимо включать пылесос. Это позволит избавиться от отходов.

Вместо пылесоса можно использовать емкость с водой.

Болгарка в основе плиткореза является самым оптимальным вариантом. Это объясняется тем, что для ее подключения требуется минимальное количество комплектующих. Также данный инструмент может работать на высоких оборотах, что обеспечивает высокую скорость проведения работ. При использовании других подручных средств требуется применение дополнительного редуктора.

Как сделать плиткорез из болгарки

Все элементы плиткореза фиксируют к станине. По этой причине именно с нее нужно начинать. За основу подойдет верстак. Он должен быть прочный, ровный, не расшатанный. При отсутствии такового собирать самодельный плиткорез из болгарки придется с нуля. Станину проще всего сварить. Из прямоугольно листа стали толщиной минимум 5 мм болгаркой вырезают столешницу. Ножки приваривают из трубок или уголка. Для устойчивости предусматривают распорки.

Совет! Высоту ножек станины рассчитывают с учетом своего роста, чтобы за новым плиткорезом не горбатясь можно было заниматься работой.

Когда стол будет готов, приступают к сборке самого плиткореза:

1. Стол является только опорой будущего плиткореза. На его поверхности нужно создать рабочую площадку. Состоит она из двух металлических пластин, между которыми оставляют зазор 10 мм. По нему будет проходить алмазный диск во время резки кафеля.
2. Металлические пластины надежно фиксируют к столу. Между ними и столешницей образуют зазор. По размеру его должно хватать, чтобы при максимально опущенном состоянии болгарки во время резки плитки диск не касался верстака. Иначе он искромсает столешницу. Для образования зазора из трубок сваривают каркас.
3. С одного бока рабочей площадки приваривают из стальной пластины держатель для УШМ. С одной стороны элемента посередине сверлят отверстие. С противоположной стороны пластины сверлят от 3 до 7 регулировочных отверстий. Они нужны для изменения высоты болгарки, то есть, регулировки глубины погружения диска в прорезь рабочей площадки.
4. К редуктору УШМ болтами фиксируют кусок металлического уголка, предварительно просверлив в нем отверстия. К уголку приваривают полосу толщиной минимум 8 мм, шириной – 50 мм. На другом ее конце сверлят отверстие. Его болтом соединяют с одним из регулировочных отверстий на пластине, приваренной к рабочей площадке. На полосе отмечают место сверления. Оно должно совпадать с отверстием на противоположной стороне пластины. После сверления в два соосные отверстия вставляют болт, затягивают гайкой.
5. После фиксации болгарки проверяют ее ход. Из регулировочного отверстия вынимают болт. Металлическая полоса вместе с болгаркой будет проворачиваться на втором болтовом соединении. Удерживая за рукоятку, проверяют, чтобы электроинструмент алмазным диском погрузился в прорезь рабочей площадки. Выставив нужную глубину методом подбора соосного регулировочного отверстия, вставляют болт, фиксируют механизм.
6. Когда болгарка будет зафиксирована, с другого бока рабочей площадки из уголка устанавливают подвижной ограничитель. По нему будут подавать плитку во время резки.

Чтобы осуществить сборку подобного плиткореза из болгарки своими руками, чертежи не нужны. Все предельно просто и ясно. Приспособление испытывают в работе. Используя ограничитель, на рабочую площадку плиткореза укладывают плитку. Включают УШМ, пытаются сделать рез. Если плитка толстая и ее полностью не прорезает, регулировочным механизмом увеличивают глубину погружения алмазного диска.

Второй вариант плиткореза подразумевает крепление болгарки под столешницей. На поверхность рабочей площадки выступает только часть алмазного диска. Плиткорез по устройству напоминает пилу по дереву – циркулярку. На поверхности рабочей площадки устанавливают из уголка ограничитель. По нему подают плитку на вращающийся алмазный диск.

Если болгарку закрепить под столешницей, плиткорез будет похож на циркуляционную пилу по дереву

Нагляднее показан на видео плиткорез из болгарки своими руками:

Делаем инструмент с электроприводом

В первую очередь, необходимо определить, как будет располагаться болгарка при резке плитки.

Болгарка

Вариант 1

Кафель по планочке подается под строго зафиксированную под столом болгарку.

Плюсы плиткореза из болгарки:

• данное техническое решение наиболее простое, поскольку предполагает надежное закрепление режущего диска снизу столешницы и установку направляющей рейки (НР) с возможностью ее регулирования;
• под столом можно поставить ведро с водой, которая будет немного улавливать пыль, и охлаждать диск.

Минусы инструмента:

• много пыли, поскольку такой плиткорез режет керамику по всей толщине и не может выполнить небольшой надрез;
• неудобное регулирование болгарки из-за ее нахождения под столешницей.

Вариант 2

Зафиксированная плитка разрезается гриндером, который крепится сверху столешницы к прямолинейным рельсам-салазкам.

Преимущества приспособления:

• образовывается меньше пыли, поскольку можно просто надрезать керамику и не выполнять сквозную резку;
• доступное регулирование инструментом.

Недостатки инструмента:

• смастерить такой плиткорез без определенных навыков очень сложно;
• нужно дополнительно вручную обрабатывать поверхность надреза плитки, чтобы она поделилась на части.

Если сравнивать эти два инструмента, то первый будет проще изготовить в условиях дома. Поэтому дальше мы опишем, как его сделать.

Делаем плиткорез из болгарки своими руками: инструкция

Когда все необходимое приготовлено, чертежи найдены, и готовы приступать к работе, наступает один из главных моментов – соблюдение алгоритма работы по изготовлению самодельного резака для керамической плитки.

Инструкция:

1. Подготовьте рабочую поверхность. Чаще всего, для нее используют стол. Поверхность его должна быть идеально ровной и гладкой, чтобы электрический резак делал свою работу, как положено – без накладок и неровных разрезов.
2. Установите на горизонтальную гладкую поверхность лист метала. Он будет служить основой плиткореза. На момент установки и закрепления листа в нем должно быть отверстие для режущего диска.
3. Диск болгарки необходимо закрепить на рабочей поверхности. Делается это при помощи подготовленных заранее хомутов. Мастера рекомендуют поместить хомуты в резиновые трубки с целью более долгой службы.

Вся эта конструкция закрепляется при помощи гаек и контргаек. При желании, можно сделать небольшое дополнение и усовершенствовать инструмент. Это может быть сделано с целью быстрого удаления керамической крошки.

Для изготовления плиткореза отлично подойдет старая болгарка

Само по себе усовершенствование сделать довольно просто. Необходимо укрепить под режущими диском трубку пылесоса. В этом случае, при одновременной работе и пылесоса, и диска болгарки, вся крошка будет сразу же поступать в мусороприемник.

Кроме того, добытые чертежи плиткореза могут понадобиться для того, чтобы отремонтировать поломавшийся инструмент.

На что обращать внимание при выборе этого инструмента?

Держа в уме такие факторы, как:

• стоимость,
• технические возможности,
• рейтинг по надежности, качеству, универсальности и эргономичности.

В качестве основных критериев выбора ручного плиткореза имеем:

1. Прочность рамы.
2. Длина основания.
3. Плавность хода.

Плиткорез рельсовый 600 мм // MATRIX

Основание должно быть достаточно жестким и не амортизировать при работе, поскольку от этого напрямую зависит, сколько прослужит инструмент. Слабый каркас не выдержит долго, поэтому предпочтение стоит отдавать станине из толстого металла. Ручка должна быть качественной и крепкой, что позволит с помощью мощного рычага давления правильно разламывать твердые виды напольной плитки.
Не рекомендуется покупать слишком маленькую модель. Лучше купить более универсальный рельсовый вариант, который стоит немного дороже, но позволяет резать как напольную, так и стеновую плитку. Кроме того, универсальная модель позволяет резать плитку по диагонали

Сколько сэкономить, может решать каждый, но лучше обращать внимание в первую очередь на ценность прибора, которая выражается в его универсальности и легкости работы с ним.
Качественный рельсовый плиткорез оснащен подшипниками, обеспечивающими высокую плавность хода. Прежде чем купить прибор, рекомендуется разрезать с его помощью пару пробных плиток

Плавное скольжение и четкость прочерченной линии, которая способствует ровному разлому плитки, — главные показатели надежного инструмента для резки керамического материала.

Сколько стоит ручной плиткорез зависит не только от его качества, но и от бренда производителя. Известные компании, которые специализируются на данном производстве, постоянно модернизируются, обновляя и улучшая свой ассортимент.

Для таких фирм главное – имидж, поэтому для них характерно постоянное проведение контроля качества

Таким образом, чтобы купить надежный универсальный инструмент, необходимо сосредоточить внимание на моделях популярных брендов

Самым простым и удобным инструментом, для разрезания плитки считается ручной плиткорез

Виды самодельных плиткорезов

В зависимости от конструктивных особенностей, данные приборы подразделяются на 2 вида:

• механические;
• электрические.

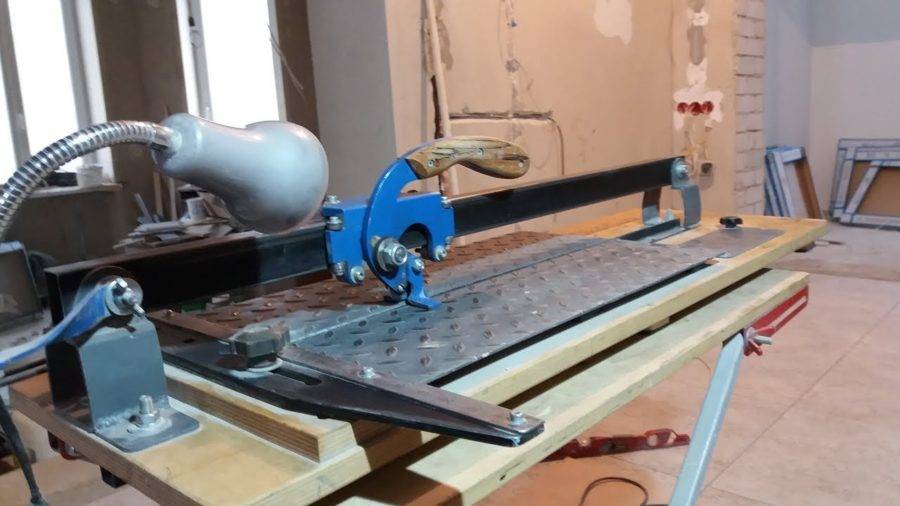

Механический представляет собой платформу, на которой будет фиксироваться и резаться плитка. Обычно для этого берут толстую доску с ровной поверхностью. На ней крепятся направляющие и режущий элемент, в качестве которого обычно берут стеклорез и меняют режущую головку на лезвие. Увидеть самодельный механический инструмент можно на рисунке ниже:

Электрический прибор обладает более сложной конструкцией, но он более практичен в использовании. Принцип его работы схож с функционированием болгарки. Для его изготовления также потребуется ровная платформа, на которой вместо стеклореза фиксируется электрический инструмент. Чтобы болгарка в процессе работы не вибрировала и резала плитку ровно, для ее крепления понадобятся стальные трубы. Выглядит электрический стеклорез, как на следующем рисунке:

Стоит отметить, что в продаже встречаются оборудование для резки плитки с водяным охлажденим. Несомненно, такие приборы являются самыми лучшими, поскольку они обладают большей производительностью, но сделать их самостоятельно в домашних условиях невозможно. Поэтому в данной статье будет рассмотрен процесс изготовления электрического прибора. Он не требует больших финансовых затрат, и с его изготовлением сможет справиться каждый.

Виды плиткорезов

Теперь, когда мы знаем про возможную альтернативу, давайте посмотрим, какие вообще плиткорезы бывают, чтобы решить, что мы сможем изготовить самостоятельно.

Самым часто используемым вариантом является ручной плиткорез. Он прекрасно справляется с керамической и клинкерной плиткой. Позволяет быстро прорезать поверхность материала и тут же его надламывать. Средняя стоимость такого приспособления составляет 1500-6000 р., начиная от самых некачественных китайских (одноразовых) моделей и заканчивая хорошим инструментом от именитых производителей.

Ручной плиткорез заводского производства

Инструмент имеет следующее строение.

Схема строения ручного плиткореза

Станина – основание плиткореза, обеспечивающее его устойчивость. К ней крепятся все прочие детали

Очень важно, чтобы эта часть была прочной и жесткой (не такой, как на фото выше), иначе при надломе плитки она будет прогибаться, что может привести к порче материала.

Излом – выпуклая полоса по центру станины, через которую плитка ломается при надавливании.

Антискользящие накладки – приклеены к станине, обеспечивают надежный контакт плитки, а также не дают ей повреждаться о твердый металл.

Направляющая – одна или две трубы, по которой перемещается каретка с режущим элементом и ручкой.

Рычаг и ломающая подошва – детали, с помощью которых мы управляем плиткорезом и осуществляем ломку керамики.

Режущее колесо – связано с рычагом, прорезает глазурь плитки при протягивании по ее поверхности.

Система упора – состоит из передней планки с нанесенной градуировкой и бокового элемента, позволяющего выставлять положение плитки под нужным углом.

Резание плитки ручным плиткорезом

Основные признаки исправного стеклореза

Три образца электрического плиткорезаРучной электрический плиткорез во многом напоминает циркулярную пилу. Мы видим удобную ручку с пусковой кнопкой, систему регулировки угла наклона режущего диска относительно подошвы и электромотор. Отдельные конструкции могут оснащаться водяным охлаждением для мокрого реза. Очень удобный и компактный инструмент, однако стоит достаточно дорого. Эффективно может резать любые виды плитки, включая натуральный камень.

Ручной электрический плиткорез

Электрический плиткорез с нижним расположением мотора. Эти инструменты недороги, но качество их реза также оставляет желать лучшего. Могут резать под углами (меняется наклон рабочей площадки).

Электрический плиткорез с нижним расположением мотора

Добиться хорошего результата можно лишь, используя плитку размеров в пределах рабочего стола, чтобы иметь возможность упереть ее в направляющую рейку. Эта рейка перемещается вдоль рабочей поверхности и фиксируется за счет двух винтов – крайне неудобное решение, обусловленное простой конструкцией инструмента. Такие плиткорезы также используются для мокрого реза. Снизу имеется лоток, в который наливается вода до уровня, чтобы нижняя кромка диска была в нее погружена.

Портативный электрический плиткорез с нижним расположением двигателя. Охлаждение диска происходит путём погружения его в воду Еще один недостаток – это забивание керамической пыли под кожух и необходимость периодической разборки и прочистки.

Сделать подобный станок самостоятельно также можно. При этом советуем вместо поддона с водой приладить для сбора пыли пылесос.

Электрический плиткорез с верхним расположением мотора – лучший инструмент для любых задач. За счет четкой фиксации и мощного мотора без сколов режет любую плитку. При мокром резе вода подается также сверху, что избавляет данный агрегат от недостатка предыдущего плиткореза.

Электрический плиткорез с верхним расположением мотора

При довольно больших объемах работы принято использовать плиткорез электрический с водяным охлаждением

Советы по работе с инструментом

Если подбираете инструмент для единоразового применения, подойдет недорогая модель, например, от китайского производителя

Для многоразового использования желательно купить ручной профессиональный плиткорез – прослужит он на протяжении многих лет.
В независимости от того осуществляете вы резку керамогранита плиткорезом или керамики, во внимание возьмите длину диагонали плашки. Желательно, чтобы длина рабочего участка была больше, ни никак не меньше диагонали отделочного элемента.
Прежде чем начать резку, нужно на поверхность ролика капнуть машинное масло

Такое решение позволит значительно уменьшить трение ролика и плашки – это поспособствует повышению качества надреза.
Чтобы разлом получился таким, каким надо, не спешите, не делайте резких движений. Ход коронки должен быть плавным, неспешным.  Следите, чтобы коробка во время движения не застряла.
Уделите внимание и ролику, он не должен иметь люф.

Что потребуется для изготовления плиткореза

Основным элементом самодельного плиткореза является болгарка. Так как необходимости нет в резке толстого материала, электроинструмент удобнее использовать с маленьким диском. Отлично подойдет УШМ на 115-150 мм. Причем диск потребуется с алмазным напылением. Другим плитку разрезать невозможно.

Маленькую УШМ удобнее приспосабливать на плиткорез

Если есть готовый стол, его используют вместо станины. В противном случае его тоже придется изготавливать из куска стальной плиты. Раму приспособления сваривают из трубок или профиля. Для фиксации самой болгарки потребуются болты, хомуты.

Практические рекомендации

В первую очередь на рабочую поверхность крепится металлический лист. Но перед этим в нем необходимо прорезать щель, в которую будет входить диск плиткореза. Размер листа, точнее, его ширина, должен выбираться так, чтобы даже самая большая плитка могла разместиться под диском. Весь процесс резки контролируется руками, то есть плитку двигают по столу вперед под сам режущий элемент.

Болгарка крепится к столу (и в первом, и во втором случае) при помощи хомутов за счет гаек и контргаек. Чтобы корпус болгарки остался без повреждений, хомуты рекомендуется поместить в резиновые или полихлорвиниловые трубки. Заранее хомуты подгоняются по форме поперечника будущего плиткореза.

Схема правильной резки плитки.

Следует помнить, что при вертикальной установке болгарка остается без защитного кожуха, так как его невозможно надеть, значит, работа с таким аппаратом крайне опасна. Поэтому лучше во время всего процесса оператору находиться с правой или левой стороны, а в дополнение использовать средства защиты – очки, респиратор и перчатки.

Если домашняя мастерская будет находиться в одной из комнат квартиры, то рекомендуется такой плиткорез подключить к пылесосу. Для этого раструб заборного шланга закрепляется под тем местом, где располагается режущий диск. И тогда во время резки, болгарка и пылесос включаются одновременно, что поможет избавиться от отходных материалов всего процесса.

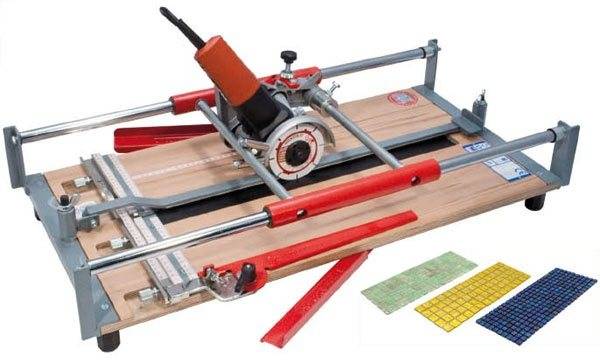

Болгарка для основы плиткореза вполне целесообразна, так как для этого используется минимум дополнительных компонентов. К тому же благодаря этому инструменту есть возможность достигнуть необходимое количество оборотов режущей кромки за одну минуту. В обратном случае потребуется искать дополнительный редуктор, который сможет дать показатель в 4000-5500 об./мин.

Чтобы рез имел более идеальный показатель, на поверхность стола, придерживаясь параллельности диску, устанавливают металлический уголок. Таким образом, придерживаясь его, можно достичь высокой ровности разреза.

Схема устройства болгарки.

Почему нужна именно болгарка? При помощи болгарки делается автоматизированный плиткорез. Ручные модели, включая и стеклорезы с лобзиками, могут образовывать микротрещины. Это часто становится причиной того, что во время простукивания плитка трескается. В то время как использование плиткореза на основе болгарки помогает избежать таких дефектов.

Чтобы себя подстраховать, можно заранее прочертить карандашом будущую линию разреза. Далее по ней делается неглубокий разрез стеклорезом, а уже потом совершается полноценная резка.

Дополнительный апгрейд

Инструмент можно дополнить пылеулавливателем. Для этого с нижней стороны текстолитового основания  делается  штроба шириной около 4 см и глубиной 1 см. Начинается она   рядом с кромкой режущего круга, заканчивается на противоположенной стороне основания, за несколько сантиметров до края. В этом месте сверлится отверстие, диаметром 3–4 см. Сверху на него с помощью шурупов крепится металлическая пластина с отверстием, к которой приваривается  переходник длиной 4-5 см, отрезанный от металлической трубы. Диаметр трубы  равен внутренним диаметром воздуховода пылесоса, который надевается на переходник. Теперь при включении пылесоса вся пыль будет отсасываться из зоны работы.

Можно изготовить простейшее направляющее устройство для плиткореза, благодаря которому точность и качество получаемого реза значительно возрастут. Для этого используется металлическое штукатурное правило необходимой длины. Оно закрепляется с помощью струбцин на плитке (подойдет и двухсторонний строительный скотч) на нужном расстоянии до линии реза. Упираясь в ровный край правила, плиткорез перемещается вдоль его и делает идеально прямой разрез.
