Схемы подключения гидроаккумулятора в систему водоснабжения

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом – 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше – на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства – если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

Подключение гидроаккумулятора

Перед подключением гидроаккумулятора к системе необходимо измерить в нем давление. Этот параметр необходим для установки реле срабатывания датчика давления.

На заводе в баке устанавливается 1,5 Атм. Для этого можно использовать автомобильный манометр при отсутствии другого. Для замера этого параметра в нижней части гидробака (от 100 литров) есть специальный вход.

• При использовании насоса поверхностного типа, установите его около гидробака. Обратный клапан устанавливается на подающем воду трубопроводе.
• Установку всех устройств, необходимых для работы гидроаккумулятора лучше производить, используя для обвязки в схеме пятивыводной штуцер.
• Наличие выводов с разными диаметрами делает его использование незаменимым при установке гидроаккумулятора в водопроводной системе.

Пятивыводной штуцер

Но это необязательное требование. Кто-то любит делать все по старинке, используя фитинги и обрезки труб.

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Схема подключения

После установки гидроаккумулятора нужно установить оптимальное рабочее давление в системе водоснабжения и отрегулировать срабатывание реле. Нормальную работу бытовой техники обеспечивает давление 1,4-2,8 Атм. Для сохранения мембраны, давление в системе должно быть больше, чем в гидробаке на 0,1-0,2 Атм.

Например, если давление в гидробаке 1,5 Атм, то показатель этого параметра в системе водопровода должен быть не менее 1,6 Атм. Для регулировки реле используется это значение, оно оптимальное для водоснабжения небольшого одноэтажного коттеджа.

Если дом больше – два или три этажа, для него потребуется повысить давление в гидробаке, делая расчет оптимального давления с помощью формулы: V=(H+6)/10, где Н – значение самой высокой в доме точки водоразбора. Вставив его в формулу, можно узнать какое давление необходимо установит в гидробаке.

Вот основные моменты, которые надо учитывать при прокладывании трубопровода и монтаже гидроаккумулятора в домашний водопровод. Правильная установка – залог долгой и исправной работы всей системы водоснабжения.

Проведение работ по подключению и настройке реле давления для гидроаккумулятора

Хотя многие считают процесс монтажа и регулировки прибора сложным для понимания, на самом деле он таковым не является. Каждый владелец загородного дома с наличием скважины или колодца может самостоятельно подключить и настроить устройство для обеспечения строения водой.

Одна из схем подсоединения гидроаккумулятора к системе

Стандартная схема подключения реле давления к гидроаккумулятору

Готовое изделие взаимодействует как с водопроводной, так и с электрической системой здания. При смыкании и размыкании контактов подается либо перекрывается жидкость. Прибор давления устанавливается стационарно, так как перемещаться его с места на место нет необходимости.

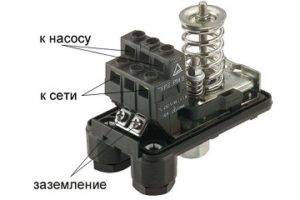

Указано назначение контактных групп прибора

Для подключения рекомендуется выделить отдельную линию электричества. Непосредственно от щитка следует провести кабель с медной жилой сечением 2,5 кв. мм. Не рекомендуется соединять провода без заземления, ведь сочетание воды и электричества таит скрытую опасность.

Наглядная схема для самостоятельного подключения реле

Кабели следует пропустить через отверстия, располагающиеся на пластиковом корпусе, после чего подсоединить к контактной колодке. Она содержит клеммы для фазы и ноля, заземления, проводов для насоса.

Правильная настройка реле давления гидроаккумулятора

Для регулировки прибора требуется точный манометр, позволяющий определить давление без ошибок. Ориентируясь на его показания, можно произвести относительно быструю настройку. При повороте гаек, расположенных на пружинах, можно уменьшить или увеличить давление. Во время настройки необходимо придерживаться определенной последовательности действий.

Ведутся работы по настройке прибора

Итак, регулировка реле давления для гидроаккумулятора осуществляется следующим образом.

• Система включается, после чего при помощи манометра отслеживаются показатели, при которых происходит включение и отключение устройства;
• Сначала настраивается пружина нижнего уровня, имеющая большие размеры. Для регулировки используется обычный гаечный ключ.
• Производится тестирование выставленного порога. Если есть необходимость, то предыдущий пункт повторяется.
• Далее крутится гайка для пружины, позволяющей выставить верхний уровень давления. Она имеет меньшие размеры.
• Работа системы полностью тестируется. Если по каким-то причинам результаты не удовлетворяют, то производится повторная настройка.

Демонстрируются регулировочные гайки устройства

Возможные неисправности

Стоит рассказать о проблемах, которые возникают в процессе использования гидроаккумулятора

Следует сразу отметить, что в случае обнаружения любого рода неисправностей такого важного элемента для систем водоснабжения их нужно без промедления устранять. Делать это вы можете как собственными силами, так и путем привлечения профессиональных исполнителей – в соответствии со спецификой ситуации

Стоит выделить проблемы с мембраной, которые характеризуются следующими проявлениями:

• частота включений насоса превышена;
• через ниппель проходит вода;
• прерывистая подача живительной влаги;
• выход жидкости из-под воздушного клапана.

Замена мембраны происходит после полного отключения бака

Решение здесь прозаично: оно заключается в замене старой мембраны на новую. Учитывайте, что замена детали происходит после отключения бака от системы и полного слива находящейся в нем воды. Выполняя перечисленные выше операции, внимательно присмотритесь к сливному крану: в случае, если из него выходит воздух, можно уверенно констатировать пробитие мембраны.

К распространенным «симптомам» неисправности гидроаккумулятора относится постоянное падение водяного напора. Возможных причин данной напасти две, а именно:

• выход из строя ниппеля;
• отсутствующее или недостаточное давление сжатого воздуха в баке.

Устранить подобные неполадки и осуществить ремонт можно посредством замены ниппеля на новый или же путем подкачки давления до требуемого уровня. Процесс напрямую связан с причиной, вызвавшей некорректную работу устройства. Еще один признак неисправности гидроаккумулятора – это протекание воды из-под фланца. Ремонт здесь состоит в поджатии креплений; если же он нецелесообразен, то рациональнее приобрести новый фланец.

Существует проблема низкого напора воды. Практика показывает, что данная неприятность является следствием неправильно подобранного или некорректно работающего насоса, а не поломок гидроаккумулятора.
В первом случае невысокое давление в системе обуславливается дефицитом мощности подающего воду оборудования, а во втором – его поломками большей или меньшей степени тяжести. Производить ли ремонт насоса собственными силами, то здесь все зависит от ваших навыков и от того, хватит ли у вас времени и сил для решения такой задачи. Если вы не уверены в своих силах – обращайтесь к профильным специалистам.

В завершение остается добавить, что для снижения вероятности выхода гидроаккумулятора из строя уделяйте внимание профилактике устройства. Как минимум раз в шесть месяцев проводите тщательную ревизию бака – проверяя его на наличие повреждений и определяя степень износа составных частей устройства

Не забывайте осуществлять мониторинг уровня давления в гидроаккумуляторе: данный шаг помогает на ранней стадии выявлять неполадки в работе прибора, делая ремонт простым и не требующим существенных финансовых затрат.

Гидроаккумулятор (греч. hydor – ‘вода,’, лат accumulator – ‘собиратель’), гидробак для водоснабжения – вспомогательный агрегат в системе водопровода, защищающий систему от гидроударов.

Функции гидроаккумулятора:

• уравновешивает нагрузки и силу насоса, смягчая скачки давления на этапах включения — отключения оборудования;
• гасит гидравлические удары. Поэтому устройство гидроаккумулятора для систем водоснабжения предусматривает резьбу не меньше одного дюйма;
• сокращает число включений насоса;
• компенсирует утечки;
• создаёт запас воды в аварийных или нештатных ситуациях.

Устройство и назначение гидробака

Гидроаккумулятор, который иначе называют гидробаком или мембранным баком, — это герметичная металлическая ёмкость, в которую помещена частично заполненная водой эластичная мембрана грушевидной формы. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с патрубком, разделяет его ёмкость на две части: водную и воздушную.

При увеличении объема воды в гидробаке естественным образом уменьшается объем воздуха. В результате повышается давление в поставляющей воду системе. При достижении заданных пользователем параметров давления оно фиксируется реле, которое планомерно подает команду на отключение насоса.

Галерея изображений
Фото из

Гидроаккумулятор — металлический бак, внутрь которого помещена эластичная мембрана в форме колбы, заполняемая водой. Остаток пространства между колбой и корпусом занимает газ или воздух

Изменение объема воды в колбе и воздуха в корпусе фиксируется автоматикой, которая контролирует циклы включения/отключения насоса

Гидробаки используются как в составе систем с погружным насосом, так и в паре с поверхностным. В обоих случаях они требуются для автоматизации работы системы

Гидроаккумуляторы устанавливают либо на входе водопровода в дом, либо возле водозаборной скважины непосредственно в кессоне

На входном патрубке в гидробак устанавливается обратный клапан, предотвращающий отток воды обратно в выработку после остановки насоса

Оптимальным местом для установки манометра считается выход из гидроаккумулятора, требующийся для контроля параметров давления в системе

В обустройства дач и небольших загородных домов используются гидробаки емкостью от 12 до 24 л. Для работы в паре с погружными насосами объем берут больше, рассчитывают исходя из технических характеристик конкретного агрегата

Если для нормальной работы автономной системы требуется резерв воды в 300 — 500л, то схему с гидробаком дополняют большим гидроаккумулятором, готовым или самодельным накопителем

Компоненты системы водоснабжения с гидробаком

Гидоаккумулятор в составе насосной станции

Установка гидроаккумулятора в кессоне

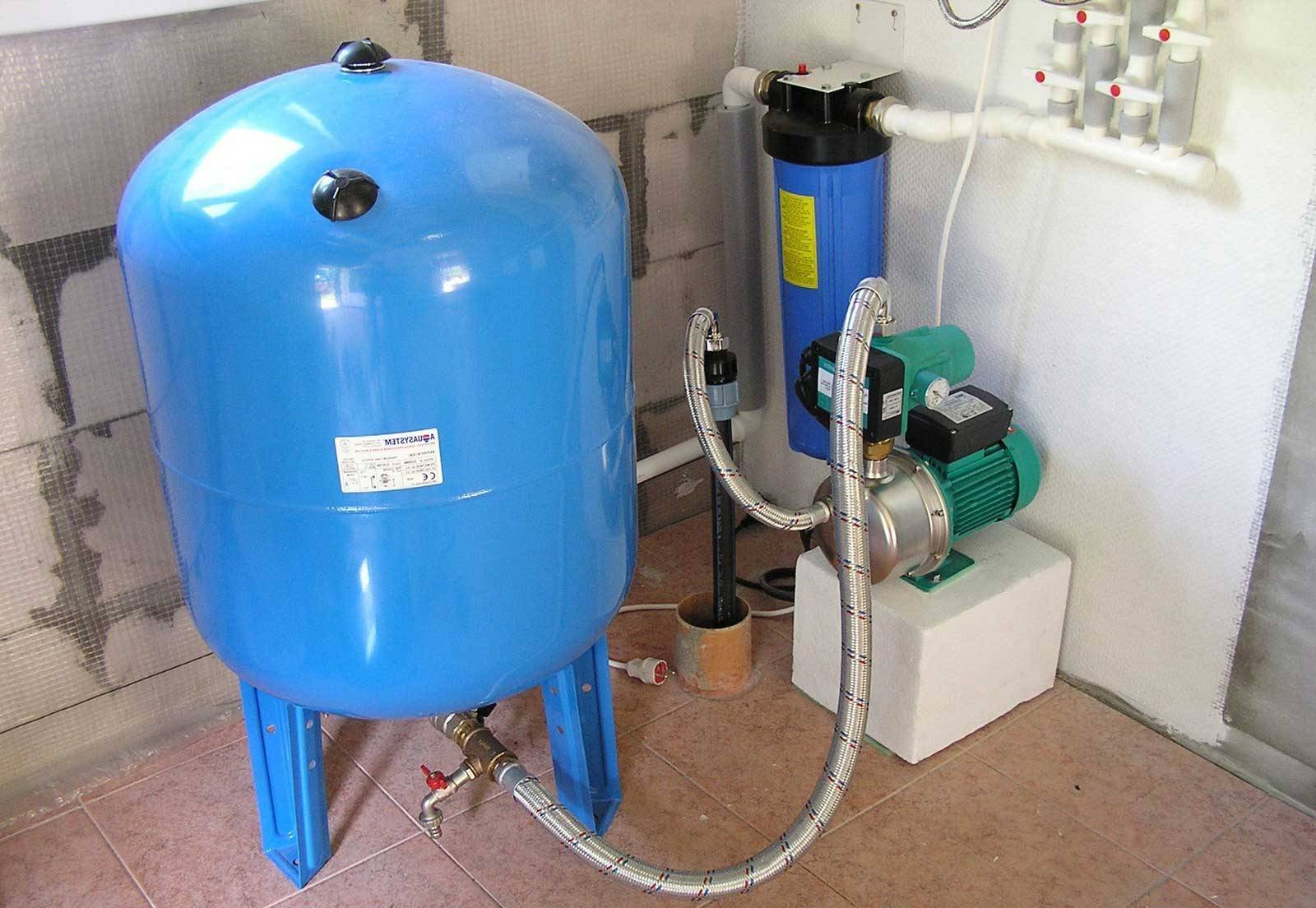

Гидроаккумулятор на вводе водопровода в дом

Расположение обратного клапана

Место установки манометра

Стандарты объема гидроаккумулятора

Система для резервного запаса воды

Корпус бака выполнен из металла, но вода не контактирует с ним: она заключена внутрь камеры-мембраны, которую производят из прочного резинового бутила. Этот стойкий к воздействию бактерий материал помогает воде не терять тех качеств, которые предъявляются к ней санитарными и гигиеническими нормами. Питьевая вода при взаимодействии с резиной сохраняет все свои замечательные свойства.

Вода в мембранный бак попадает через присоединительный патрубок, снабженный резьбовым соединением. Напорный патрубок и выход соединительного водопровода должны, в идеале, иметь одинаковые диаметры. Это условие позволяет избегать дополнительных гидравлических потерь внутри трубопровода системы.

В тех гидроаккумуляторах, которые входят в состав бытовых систем водоснажбения, используется воздух. Если же это устройство предназначено для производственного применения, в него закачивают газ

Чтобы регулировать давление внутри устройства, в воздушной камере предусмотрен специальный пневмоклапан. Воздух накачивается в отведенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только докачать воздух, но, при необходимости, и стравить его излишки.

Закачивают воздух внутрь мембранного бака, используя для этой цели компактный автомобильный или простой велосипедный насос. При поступлении воды в резиновую грушу сжатый воздух оказывает её напору сопротивление, не позволяя мембране прорваться. Давление внутри гидроаккумулятора тоже регулируется с помощью сжатого воздуха.

Гидроаккумулятор состоит из следующих элементов: 1 – металлический корпус, 2 — резиновая мембрана, 3 – фланец, снабженный клапаном, 4 – ниппель, через который можно закачать воздух, 5 – воздух под давлением, 6 – ножки, 7 – установочная платформа для насоса

Электрическая схема подключения реле давления к гидроаккумулятору

Каждая группа состоит из двух пар, причем обе пары замыкаются или размыкаются одновременно. Контакты в каждой паре имеют обозначения, например, «Line/Load» или «Line/Motor».

В принципе, следовать этим обозначениям не обязательно. Можно даже, например, жилы провода от сети присоединить к контакту «Line» одной пары и контакту «Load» другой.

Главное, чтобы обе жилы не оказались подключенными к контактам одной пары – это приведет к короткому замыканию. К оставшимся двум контактам следует подсоединить жилы провода, ведущего к электродвигателю насоса. Желательно, чтобы цвета оплеток жил, подсоединенных к одной паре, совпадали. Перед тем как подключать сетевой провод, убедитесь, что он не включен в розетку.

Для подключения жилы заземления (обычно она имеет оплетку желто-зеленого цвета) на корпусе реле имеется винт, обозначенный соответствующим знаком.

При подключении провода от реле к электродвигателю насоса жилу в синей оплетке следует подключать к контакту «нуль», а в красной или черной – к контакту «фаза».

Часто для надежности контакты заземления насоса и реле соединяют между собой, но делать этого не обязательно.

Реле давления в системе водоснабжения с глубинным насосом

Площадь поперечного сечения жил провода должна соответствовать мощности электродвигателя. Для медного провода сечение подбирается из расчета 1 кв. мм на каждые 8 А тока. Чтобы определить силу тока в однофазной сети необходимо мощность электродвигателя разделить на 220. Так, например, в цепи электродвигателя мощностью 1,5 кВт будет протекать ток силой 1500/220 = 6,8 А.

Важно не перепутать значения диаметра жилы провода и площади ее поперечного сечения, поскольку эти значения могут быть соизмеримыми. Так, например, площадь поперечного сечения жилы диаметром 1,5 мм составляет 1,76 кв

мм.

Следует учесть, что подключение электрической части нужно выполнять только после присоединения реле давления к водопроводу.

Схема подключения гидроаккумулятора к погружному насосу

В том случае, если напорная характеристика погружного насоса позволяет поддерживать приемлемое давление на водоразборных точках в сочетании с достаточной производительностью, ГА подключается по обычной схеме с использованием пятивыводного или трехвыводного штуцера.

Однако, скважины бывают очень глубокими, при этом их размеры зачастую не позволяют установить насос достаточной мощности (например, 3-дюймовые скважины).

Подключение гидроаккумулятора своими руками

В таких случаях применяют следующую схему:

1. В скважину устанавливают погружной агрегат, мощности которого хватает только на подъем воды на поверхность.
2. Рядом со скважиной на поверхности или в грунте устанавливают ГА в виде простой емкости, оборудованной датчиками уровня. Эти датчики управляют работой погружного насоса.
3. Возле накопительной емкости устанавливается насос самовсасывающего типа (если она закопана в грунт) или нормального всасывания (если ГА установлен на поверхности), который подает воду уже непосредственно в домашний водопровод. При этом в доме устанавливается мембранный или баллонный ГА, а управление насосом осуществляется посредством реле давления.

Объем ГА, установленного сразу после погружного насоса, не следует делать слишком большим, иначе вода в нем будет застаиваться.

Принцип работы гидроаккумулятора

Система водоснабжения, в цепи которой присутствует гидроаккумулятор, работает по определенной схеме.

• Отталкиваясь от водозабора, которым может быть водопровод, скважина или колодец, вода по трубопроводу подается в аккумулятор, а именно – в резиновую «грушу».
• В резиновой мембране с помощью регулирующего реле, которое определяет нижний и верхний порог необходимого параметра, насосом создается давление, например, 1–3 атмосферы.
• После достижения в приборе давления заданного значения насос автоматически отключается.
• После того как потребитель открывает кран на раковине или включает посудомоечную машину, мембрана начинает выталкивать воду из гидроаккумулятора и подавать ее по сети к водоразборной точке.
• Когда давление в приборе падает до критически низкой отметки, срабатывает реле и насос автоматически начинает свою работу. Но сначала нужно произвести подключение насоса к гидроаккумулятору.

Количество включений насоса на единицу времени напрямую зависит от объема баллона. Чем меньше бачок, тем с большой частотой будет включаться насос. При таком варианте у насоса и фланца с клапаном быстрее закончатся рабочие ресурсы. Так как на баллон не воздействуют внешние нагрузки, дополнительно фиксировать к полу его не нужно. Для обеспечения устойчивости гидроаккумулятора хватит его собственных ножек.

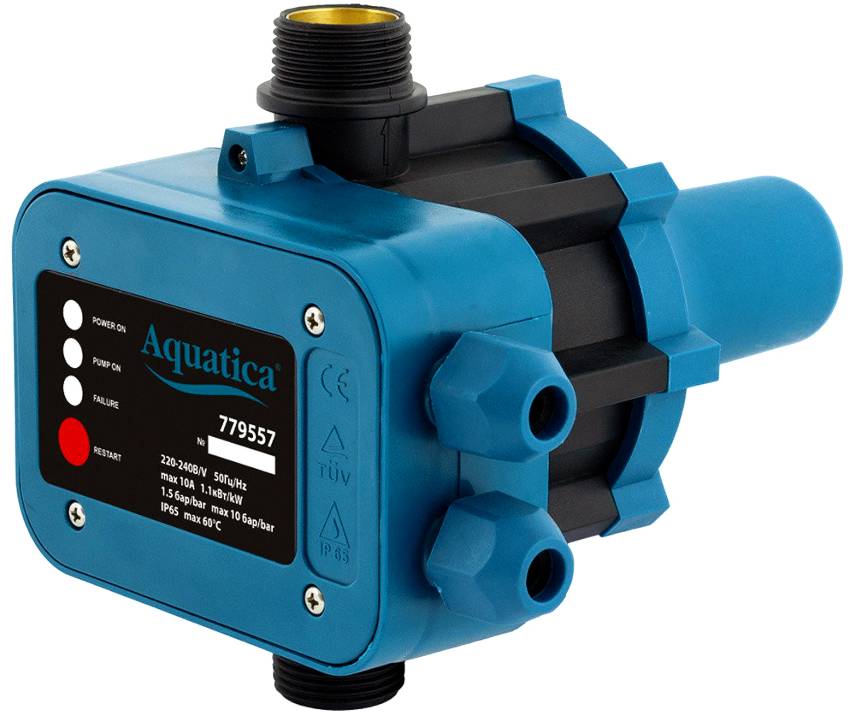

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

• при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
• закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

• простоту схемы подключения насосов. Основные элементы – насос и автоматика;
• небольшие размеры устройств;
• доступную цену системы в целом;
• возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

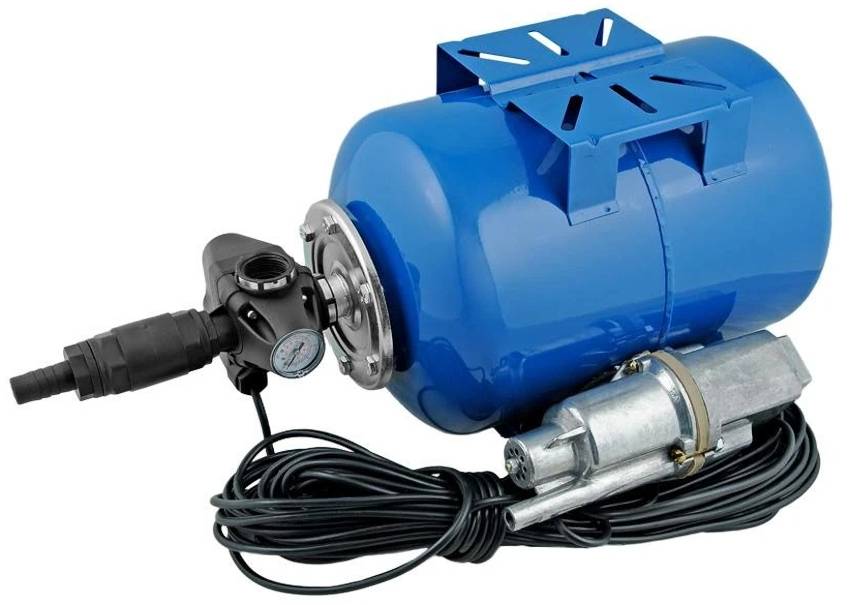

Автоматика и подключение скважинного насоса «Малыш»

Особое место среди множества моделей погружных насосов занимает «Малыш». С ним знакомы практически все дачники и жители загородных домов, пользующиеся скважинами. Даже если впоследствии приобретался более мощный агрегат, то раскачка скважины производилась именно вибрационным «Малышом».

Для долговечной эксплуатации насосов «Малыш» крайне необходим гидроаккумулятор

Прежде чем разбираться, какая нужна автоматика для насоса «Малыш», стоит рассмотреть его технические характеристики:

• производительность насоса – 430 л/мин. (без подъема);
• подъем на высоту до 40 м;
• мощность двигателя – 250 Вт.

Забор воды может быть верхним и нижним, что зависит от модели. При верхнем положении всасывания двигатель лучше охлаждается, так как в ходе работы полностью находится в воде. Также не происходит ненужного всасывания ила или других нежелательных частиц со дна скважины.

Что касается автоматики для вибрационного насоса, в том числе и для «Малыша», то подойдут самые стандартные модели. Большая часть насосов «Малыш» имеет встроенную защиту от перегрева, который может возникнуть при перепаде напряжения или работе насухую. Необходимо дополнительно приобрести только командное реле. Относительно применения гидроаккумулятора ситуация следующая: данному агрегату для поддержания долговечности эксплуатации он крайне необходим. Стоит подключить к системе мембранный бак емкостью 25-50 литров, именно такой объем оптимален при мощности насоса «Малыш».

Для вибрационных насосов «Малыш» подходят стандартные модели автоматики

Устройство гидроаккумулятора

Для нормальной работы системы водоснабжения в доме в некоторых случаях на участке сети устанавливается гидроаккумулятор, который представляет собой емкость с металлическим корпусом. Внутри бачка размещается резиновая «груша», играющая роль мембраны. Гидроаккумулятор, являющийся звеном в системе водоснабжения, накапливает определенный объем воды под давлением. При работе сантехнических приборов, посудомоечной или стиральной машин гидроаккумулятор снабжает сеть водой.

Резиновая мембрана фиксируется к корпусу емкости фланцем, в конструкцию которого входит впускной патрубок. Внутри гидроаккумулятор устроен таким образом, что между внутренними стенками баллона и резиновой «грушей» присутствует воздух, который сжимается после его закачивания в емкость насосом – велосипедным или автомобильным. При закачивании в бак воды, объем которой ограничивается грушей, сжатый воздух противодействует дальнейшему расширению эластичной резины, тем самым, оберегая ее от разрыва. При этом сжатый воздух обеспечивает необходимое давление в сети.

Если взять во внимание конструкцию гидроаккумулятора типовой разработки, то можно выделить следующие составляющие части:

• корпус, являющийся герметично изготовленным баком, который рассчитан на рабочее давление в пределах 1,5–6 атмосфер. Это значение может быть увеличено до 10 атмосфер при условии нагрузки кратковременного действия;
• «груша», представляющая собой эластичную мембрану. Она крепится к входной части бачка и находится внутри баллона. Поступление воды происходит сквозь пропускной фланец, который оборудован клапаном и фиксируется к горловине емкости гидроаккумулятора.
• ниппель, который устроен с другой стороны корпуса – противоположной расположению пропускного фланца. Ниппель предназначен для закачивания воздуха сквозь него в пространство аккумулятора, которое образуется между наружной поверхностью «груши» и стенками корпуса с внутренней стороны.

Кроме основных элементов, к накопителю для устойчивости приварены ножки, расположенные снизу корпуса, и опорный кронштейн для установки насосного агрегата поверхностного типа, который находится в верхней части баллона.

В зависимости от места применения гидроаккумуляторы разделяются на:

• изделия для работы в системе холодного водоснабжения;
• приборы для функционирования в сети горячего водоснабжения;
• расширительные баки для отопительных систем.

Гидроаккумулятор для подачи холодной воды устроен таким образом, что он накапливает и подает жидкость, а также обладает способностью избегать гидроударов в сети и предохранять насосный агрегат от лишних включений. Аналог, который снабжает потребителей горячей водой, обладает теми же характеристиками, что и вышеприведенное изделие. Разница заключается лишь в свойствах мембраны, которая способна выдерживать высокие температуры. Предназначение расширительного бака в системах отопления заключается в компенсационных возможностях в случаях расширения воды.

Дальше пойдет речь исключительно о гидроаккумуляторах, работающих в сетях холодного водоснабжения.

Необходимость установки мембранного бака

Не зная схему подключения глубинного насоса к гидроаккумулятору, можно сделать вывод, что гидробак просто пропускает через себя поступающую жидкость. Однако это утверждение нельзя назвать абсолютно точным. Подобное устройство выполняет функцию стабилизатора давления воды в системе водоснабжения. Кроме того гидробак способствует увеличению эксплуатационного периода насоса и защищает всю систему от гидроударов. В случае падения напряжения в электрической сети запас воды в накопительном отсеке позволит определенное время не испытывать проблем с чистой водой.

Подробнее преимущественные моменты подключения гидроаккумулятора к скважине можно описать следующим образом:

• Защита насоса от преждевременного износа. Наличие в мембранном баке определенного количества воды позволяет некоторое время удовлетворять потребности жильцов. Насос включается только после опустошения мембранного бака. Каждый насос имеет заводские настройки, благодаря которым устройство включается и выключается определенное количество раз в течение одного часа. Если гидроаккумулятор настроен на аналогичные или меньшие значения, то срок службы насоса может быть увеличен при условии правильного подключения скважинного насоса к гидроаккумулятору.
• Поддержание стабильных значений давления воды. При одновременном включении нескольких кранов может наблюдаться снижение давления и температуры воды в системе. Такая ситуация может доставить дискомфорт человеку, который в это время принимает душ. Наличие гидробака позволяет поддерживать стабильные значения давления воды в водопроводной системе в частном доме.
• Гидроудары в большинстве случаев возникают в момент включения насоса и наносят непоправимый вред трубам и другим элементам системы водоснабжения. Установленный мембранный бак сводит риск возникновения гидроударов к минимуму.
• Запасы воды. Большинство загородных домов имеет автономную систему водоснабжения, поэтому проблема с водой может возникнуть по разным причинам. Например, перебои с электричеством существенно снижают эффективность работы насоса, а в некоторых случая устройство вообще не выполняет свои функции. Такая ситуация заставляет регулярно запасать воду в дополнительной емкости. При использовании схемы подключения гидроаккумулятора к водопроводу такая проблема не возникает, так как в устройстве постоянно есть определенное количество воды.

Принцип работы гидроаккумулятора

Работа всех гидроаккумуляторов построена на едином принципе – мембранная камера с водой, изготовленная из полимерного материала, со всех сторон окружена воздухом, закачанным под определенным давлением, регулируемым специальным датчиком.

Поэтому давление жидкости в мембранной камере, а значит и во всей системе домашнего водопровода всегда стабилизируется воздушной прослойкой. Это значит:

• Система домашнего водопровода на 100% защищена от гидравлических ударов разного рода, поскольку оборудована датчиком, который открывает регулирующий клапан, стравливающий избыточное давление.
• При незапланированном отключении электричества, у пользователя всегда есть запас 50-100 литров воды, в зависимости от емкости, для обеспечения жизнедеятельности.
• Датчик уровня жидкости в емкости, подключенный к реле включения насоса, подающего воду в систему, настроен таким образом, что включает подающий воду насос только при необходимости. Это, во-первых, снижает расход электроэнергии, во-вторых, повышает долговечность деталей насоса.
• Вода в емкости гидроаккумулятора не имеет соприкосновения с водой, поэтому замена металлического бака никогда не потребуется в связи с его износом от коррозии.

Все эти показатели обеспечивают бесперебойную работу системы домашнего водопровода.

Особенности выбора емкости ресивера

Выбирать емкость бака следует произвольно, учитывая некоторые особенности. Большая емкость бака имеет множество преимуществ, но не стоит забывать и о стоимости. Ведь чем больше емкость резервуара, тем дороже его стоимость. Но даже если финансовые средства позволяют человеку приобрести бак емкостью 500 литров, то не всегда следует это делать.

При покупке нужно учитывать такой параметр, как размеры изделия. Обычно гидроаккумуляторы устанавливаются в колодцах или приямках. Если размер приямка незначительный, то установить большой бак не получится. Его можно установить в доме, но стоит ли жертвовать свободным местом, решать исключительно покупателю.

При выборе ресивера достаточно сообщить продавцу оборудования такую информацию, как тип жилья (квартира или дом), количество жильцов и наличие приусадебной площади. Ведь зачастую кроме расходов воды на бытовые нужды, она потребляется также и для полива. Чем больше площадь приусадебного участка, тем больший объем ресивера лучше приобретать. Обычно если нужно поливать приусадебный участок, то следует устанавливать гидроаккумулятор емкостью не менее 50 литров.

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

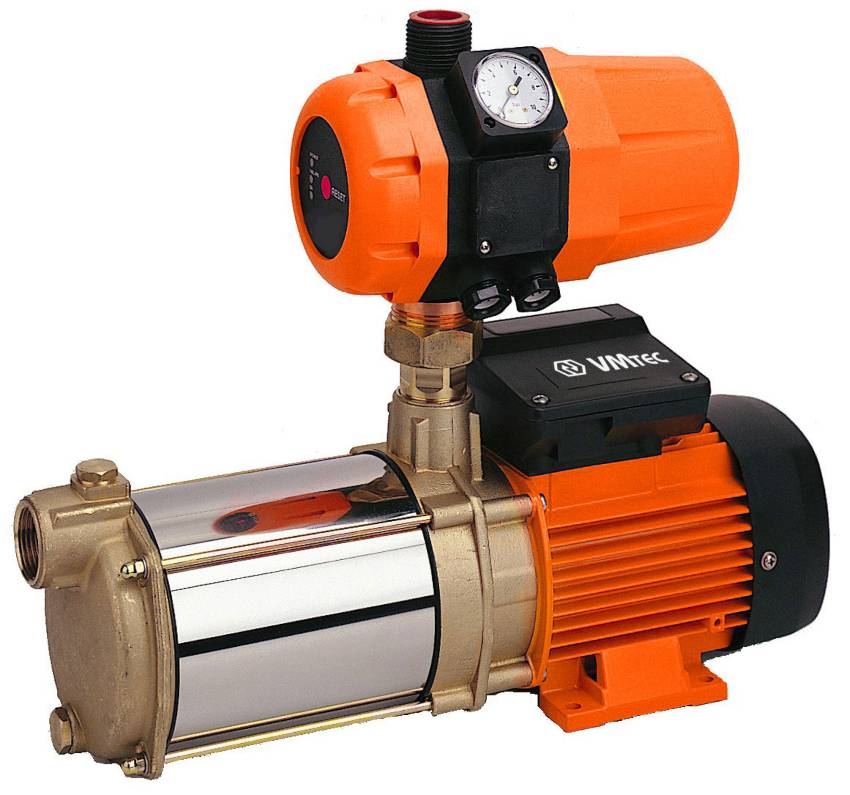

Установка с поверхностным насосом

В своей сути схема подключения при этом не меняется, но есть некоторые нюансы, которые важно знать. Перед подключением необходимо рассчитать рабочее и минимальное давление

Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм

Перед подключением необходимо рассчитать рабочее и минимальное давление. Для разных систем может требоваться разный показатель давления воды, но стандартным для небольших систем водоснабжения с малым количеством точек водозабора является давление в 1,5 атм.

Если в системе есть оборудование, требующее высокого давления, этот показатель можно увеличить до 6 атм, но не больше, так как более высокое давление будет опасным для труб и их соединительных элементов.

Определение критического давления

Это значение устанавливают при помощи реле, после чего должно быть замерено давление в пустом гидроаккумуляторе.

Результат должен быть ниже критического значения на 0,5 – 1 атм. После этого собирается система.

Центром ее, как и в предыдущем случае, будет являться пятиразъемный штуцер, к которому друг за другом подключаются:

• сам гидроаккумулятор;
• труба от насоса, подключенного к источнику воды;
• бытовой водопровод;
• реле;
• манометр.

Подключение реле давления

Для его функционирования нужно электричество.

С устройства снимается верхняя крышка, под которой находятся контакты для подключения реле к сети и к насосу.

Обычно контакты подписаны, но могут и не иметь обозначений. Если вы не уверены, куда что подключается, лучше обратиться к профессиональному электрику.

Зачем нужен гидроаккумулятор

И колодец, и скважина могут обладать недостаточным дебитом (см. Дебит скважины – как узнать, хватит ли вам воды). Иными словами, они не всегда в состоянии выдать за один прием столько воды, сколько вам нужно. Иногда эта проблема возникает не сразу, а через несколько лет эксплуатации источника.

Логично, что в таком случае в доме должен быть запас воды. Но не в ведрах и банках, а в самой системе. И это реально осуществить, если включить в схему водоснабжения гидроаккумулятор или накопительный бак.

Преимущества гидроаккумулятора

Накопительный бак – это, как говорится, «прошлый век». Он неудобен и не практичен.

Судите сами:

• Устанавливать его нужно над помещениями-водопотребителями, то есть, на чердаке. Это значит, что он нуждается в утеплении, иначе зимой вода будет замерзать.
• Никто не отменяет риск протечек и переполнения бака. Это редко, но случается. Последствия представить несложно.
• Вода из накопительного бака поступает к приборам под давлением собственного веса. А этого недостаточно для нормальной работы сантехприборов и особенно бытовой техники – стиральной и посудомоечной машины.

Система водоснабжения с накопительным баком

Напрашивается очевидный вывод: включать в систему накопительную емкость имеет смысл только в небольших домах для летнего использования, не оборудованных современными приборами. Если же вы живете в доме постоянно, вам больше подойдет схема водоснабжения от гидроаккумулятора.

И вот почему:

• Это более совершенное устройство – оно позволяет настраивать давление в системе в соответствии с вашими потребностями;
• Гидробак тоже должен стоять в теплом помещении, но эту задачу решить проще, так как его не нужно поднимать на самую высокую точку. Для установки подойдет и кессон над скважиной, и подвал дома, и любое техническое помещение;
• Соответственно, и возможные протечки не так страшны: вода не намочит перекрытия, не испортит ремонт и мебель.

Система водоснабжения с гидроаккумулятором

Как он работает

Гидроаккумулятор – это герметичная емкость, разделенная внутри на две секции. В качестве разделителя может выступать резиновая диафрагма или полая «груша».

В одну секцию поступает вода, а в другой находится воздух, который по мере наполнения первой секции сжимается, создавая давление на диафрагму.

Устройство гидроаккумулятора

По мере опустошения бака при разборе воды, давление воздуха падает. Когда оно достигает предельного минимального значения, срабатывает реле давления, которое запускает насос. Он снова накачивает в бак воду, пока давление не достигнет максимума.

Гидроаккумулятор с реле давления и манометром

В результате:

• Мы имеем постоянный напор в системе;
• Насос не включается при каждом повороте крана, поэтому его детали меньше изнашиваются и служат дольше;
• Схема водоснабжения гидроаккумулятором позволяет всегда иметь запас воды на случай её большого разбора и неспособности источника выдать нужный объем единовременно.

Объем бака выбирается исходя из потребностей семьи. Он может быть и 5, и 500 литров.
