Подключение насосной станции к колодцу - правила проведения работ

Самые полезные советы при подключении насосных станций своими руками

Когда вы приступаете к затягиванию резьбовых соединений, воспользуйтесь ключом. Только такой способ может гарантировать герметичность соединения, что в дальнейшем не обернётся протеканием воды. Диаметр подходящих труб должен быть с учётом максимально допустимых нагрузок на систему.

Если необходимо защитить насос от холостого хода, есть вариант использовать линию рециркуляции. С помощью специального крана вы сможете контролировать интенсивность потока воды в обратном направлении. За счёт этого также удастся улучшить напор систем. Однако стоит учитывать, что при рециркуляции немного снижается производительность насоса.

Не стоит забывать об обязательном обслуживании и диагностике насосных станций. Эти меры направлены на проверку состояния следующих деталей:

резьбовые соединения, чтобы не допустить протечек;
фильтры, которые нуждаются в периодической чистке;
реле для настройки показателей;
гидробака, в котором есть риски протечек.

Всегда важно контролировать уровень давления в гидроаккумуляторе. Если он опустился ниже требованного уровня, вы можете воспользоваться автомобильным компрессором или насосом

Если же давление снижается и одновременно из отверстия протекает вода, нужна замена мембраны.

Как работает?

Особенности

Все производители утверждают, что насосные станции погружного типа имеют свои определенные особенности. К таковым относят:

расстояние от насосной станции до колодца – около 20 метров, при этом минимальная глубина водосборного колодца – 4 метра;
место установки зависит от типа оборудования. Станция может монтироваться непосредственно во внутреннюю часть колодца или устанавливаться за его пределами.
при монтаже следует использовать только высокопрочный материал, который не поддается ржавлению или резкому падению температур. В особенности это касается платформы.

При использовании насосных станций пользователь может столкнуться со следующими неприятностями:

насосная станция не закачивает воду из колодца – этот момент свидетельствует о том, что целостность системы нарушена. Также причиной отказа оборудования может стать неисправность механизма или понижение давления в одном из участков системы.
в колодце перестала включаться насосная станция – это происходит тогда, когда часть системы повреждена. Причиной тому могут стать воздействия внутреннего типа или внешнего (резкое понижение температур).

Внимание! Не следует выполнять установку насосной станции в колодец в зимнее время года. это не позволит настроить систему на нормальный режим, да и низкие температуры окажут негативное влияние на функционал конструкции

Как выбрать?

При выборе необходимого оборудования следует делать акцент на мощностных характеристиках изделия.

Также стоит уделить максимум внимания техническим особенностям и функциональным характеристикам элемента.

При выборе насоса для колодца отдают предпочтение мелкогабаритным системам. А вот в случае с проведением водоснабжения, следует уделить более крупному и мощному оборудованию. Оно должно будет прослужить длительный период времени и обеспечить обитателей дома необходимыми объемами воды.

Перед покупкой стоит проконсультироваться у продавца консультанта, только он расскажет о пропускной способности изделия и о его технических возможностях. Также будет в разы проще отсеять все лишнее и получить уникальное приспособление для работы с водопроводом.

Виды

В зависимости от типа установки и метода контроля все насосные станции можно подразделить на три большие группы:

насосная станция с погружным насосом для колодца – это прибор, которые отвечает высоким стандартам качества и имеет период эксплуатации в разы превышающий непосредственное погружение всей системы;
погружная насосная станция для колодца с автоматикой – в данном случае работа происходит в автоматическом режиме. Нет необходимости постоянно регулировать включение и отключение системы. Все что требуется – это выставить необходимые показатели на корпусе с помощью специальных ручек и кнопок.
канализационная насосная станция с сухим колодцем – в данном случае для установки потребуется воспользоваться услугами мастера. Только он сможет выполнить все монтажные работы без какого-либо труда и ошибок.

Установка

Чтобы выполнить монтаж установки насосного типа собственноручно, потребуется воспользоваться специальной схемой. Только наглядное представление позволит правильно расположить все элементы системы и не даст сформироваться непроходимым и труднодоступным системным отрезкам.

Очень важно тщательно следовать предложенной схеме. В будущем это поможет существенно упростить ремонт насосной станции в колодце

Как подключить?

Для правильного подключения насосной станции к колодцу следует использовать специально созданную инструкцию:

Предварительно используют стандартную схему подключения. В случае с индивидуальным подходом схему разрабатывают заново, основываясь на особенностях участка и самого колодца.

Ее могут устанавливать в подвале здания, в кессоне или в специально оборудованном помещении.

При выборе места, следует уделить внимание изоляции его от попадания прямых солнечных лучей и от воздействия низких температур. Все стыки следует тщательно промазать герметиком и соединить так плотно, чтобы получить полностью герметичную систему

При подключении насосной станции к абиссинскому колодцу часть водопровода, находящаяся на поверхности должна быть тщательно утеплена и защищена, а та, что находится внутри водного колодца в обязательном порядке должна состоять из обсадных деталей.

Общие сведения

Функции насосной станции

Поднятие ресурса из колодца
Круглосуточная транспортировка жидкости к каждой точке водопотребления
Устранение воздушных пробок
Обеспечение и поддержание требуемого давления в системе
Доставка воды при отключении насоса в определенный отрезок времени (ремонт, отключение электричества).

Элементы насосной установки

Установка – это не один большой агрегат, она состоит из многих устройств, каждое из которых выполняет заданную функцию. Только правильно собранная система, гарантирует качественную и продуктивную работу.

Насос

В большинстве случаев для установки используют самовсасывающий или центробежный агрегат с наземной установкой. Насос монтируется с остальным оборудованием установки, в колодец опускается только шланг для откачивания воды.

Фильтр механической очистки

Фильтр исключает попадание в насос твердых частиц, что содержаться в откачиваемом ресурсе. Устанавливают его на погружаемое в воду основание шланга.

Гидроаккумулятор

Жидкость накапливается в гибробаке и растягивает мембрану, воздух сжимается под образующимся натиском, когда насос отключается, воздух выталкивает воду, так она попадает в трубопровод.

Автоматический блок

Контролирует включение и отключение насоса. Встроенное реле автоматически включает насос, как только уровень давления достигает минимальной точки, и также самостоятельно отключает устройство при требуемых параметрах. Измеряет давление в трубах манометр.

К сведению. Стандартная насосная станция с поверхностным насосом способна транспортировать жидкость не более чем с глубины в 10 метров.

При более глубоком источнике используются погружные насосы или насосная станция дополняется эжектором.

Первый пуск и проверка правильности установки

Для начального запуска насос следует заполнить водой. Для этого следует предусмотреть специальную заливную воронку, отсекаемую от насоса запорным краном. Более удобный вариант начального заполнения – прокачка насосной станции ручным поршневым насосом, подключаемым на выходе станции.

Управление насосом обеспечивает реле давления.

Оно соединено с гидравлической системой и имеет подпружиненную мембрану (сильфон), передающую давление воды электромеханической части реле. Реле обеспечивает замыкание контактов при падении давления ниже заданного (давление включения) и их размыкание при достижении давления выключения. Обычно непосредственно регулируется значение нижнего давления за счёт регулировки усилия сжатия соответствующей пружины. Вторая регулировка отвечает за перепад давления между включением и выключением насоса.

Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. При отсутствии расхода (закрытых кранах) включите станцию, и дождитесь её выключения. Манометр покажет давление отключения. Откройте водоразборный кран (удобнее – рядом со станцией), потихоньку стравливайте давление. В момент включения станции зафиксируйте давление включения. Если измеренные значения вас не устраивают, снимите крышку реле давления и регулируйте величины давлений вращением соответствующих гаек.

При начальной установке станции и при её эксплуатации необходимо поддерживать реальные значения параметров в рабочем диапазоне, указанном в паспорте станции. Не рекомендуется за счет повышения давления на реле заставлять насос работать, что называется, на износ. При таком режиме обычно уменьшается время между запуском и остановкой насоса. При существенном завышении задаваемого давления насос может перейти в режим вообще без выключения, это означает, что мощности насоса недостаточно для создания заданного давления.

Для определения имеющегося давления используется простой шинный манометр. Естественно, перед проверкой манометром и установкой станции проверьте ниппель. Если воздух из него не пытается выходить, то возможны неисправность и ниппеля, и самой мембраны. Обязательно учитывайте, что измерять давление воздуха имеет смысл только при отсутствии давления воды в мембране, для чего необходимо стравить его при отключенном насосе.

Предустановленное давление воздуха должно быть чуть-чуть выше давления включения насоса. Тогда к моменту запуска в баке ещё останется небольшое количество воды.

Обратный клапан обеспечивает движение воды в системе только в одну сторону. Автоматика насосной станции контролирует давление или наличие расхода в напорной части водопровода. Это означает, что обратный клапан всегда следует устанавливать так, чтобы давление в месте установки автоматики не могло самопроизвольно понизиться. В зависимости от конкретных условий обратный клапан можно установить непосредственно на входе насосной станции или на конце водозаборной трубы, опускаемой в колодец. Иногда устанавливают в обеих точках.

При пуске насос обязательно должен быть заполнен водой. Это тоже следует учитывать, выбирая место для установки обратного клапана. Для защиты насосной станции от песка на водозаборной линии иногда устанавливают фильтры. На конце водозаборной трубы часто монтируется обратный клапан, объединенный с сеточным фильтром в один блок. Станции с поверхностными насосами иногда поставляются с верёвочным фильтром на входе. Конечно, надо следить за его состоянием, по мере засорения глубина всасывания будет постепенно падать.

Видео-ролик о подключении станции

В сюжете представлена необходимая для наглядности информация. Как собрать станцию, а также как правильно подключить ее к скважине.

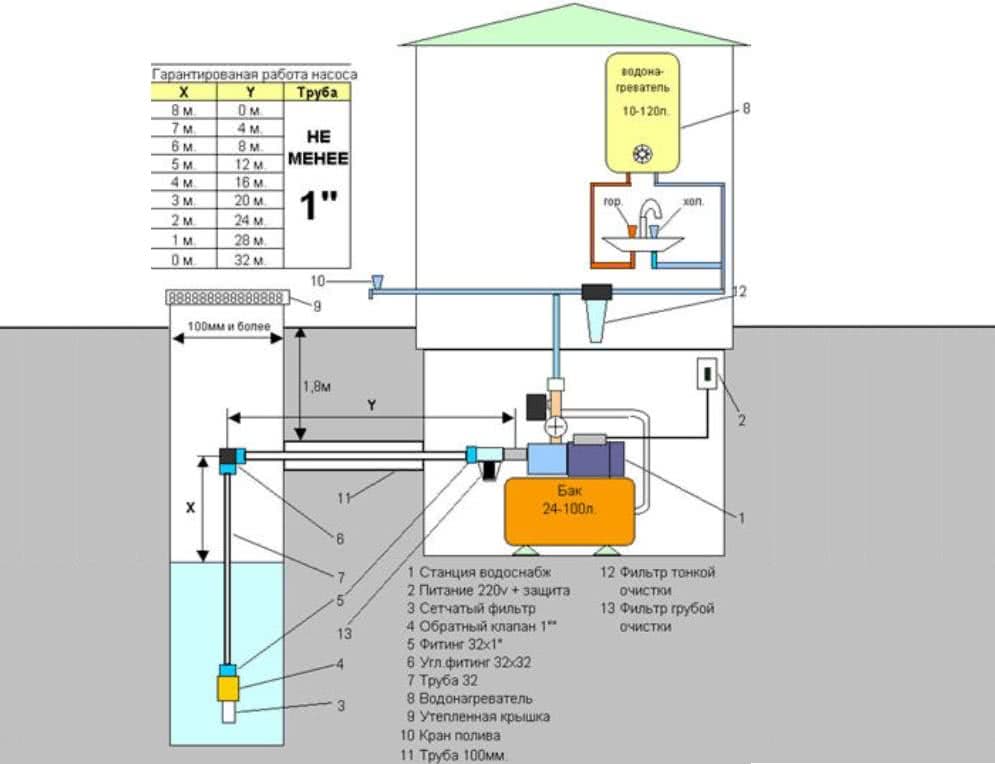

Схема подключения насосной станции к колодцу на даче или доме

Насосная станция необходима для обеспечения холодного водоснабжения при отсутствии центральной сети или перебоях в ее работе. Источником воды может быть колодец или обустроенная скважина. В первом случае может использоваться стационарная или временная методика. Схема подключения насосной станции к скважине или колодцу зависит от нескольких факторов.

Выбор места монтажа

Оптимальное местоположение насосной станции зависит от ее параметров. Учитывается максимальная глубина всасывания, высота подъема, значение давления и номинальная мощность. Они подбираются согласно характеристикам колодца. К ним относится его удаленность от дома, минимальный уровень воды относительно горизонта грунта.

Дополнительные факторы, влияющие на составление схемы подключения насосной станции к колодцу:

Температура окружающей среды. Влияет на способ прокладки трубопровода – подземный или на поверхности.
Трудоемкость обслуживания. Если станция будет находиться вне дома – работы по ремонту и обслуживанию проводятся без затруднений.
Параметры электросети – максимальная мощность нагрузки и возможность подключения электропитания к насосной станции.

Оптимальная схема составляется на основе рекомендаций производителя. В техническом паспорте указываются максимальные и минимальные температурные воздействия, разрешенная степень влажности окружающего воздуха и характеристики электросети.

Схема подключения к колодцу

Общая концепция разработки метода организации автономного водоснабжения включает в себя насосную станцию, подключенную трубопроводом к колодцу и магистрали в доме. Важным моментом является выбор расходных материалов и комплектующих. Работы лучше всего проводить летом.

Этапы проектирования:

Выбор места расположения станции.
Составление схемы прокладки трубопровода.
Комплектация подающей магистрали.
Меры защиты системы.

Подробности зависят от способа подключения насосной станции. Для каждого конкретного случая выбираются оптимальные комплектующие.

Мобильный вариант

Он актуален при сезонной организации водоснабжения на даче. Преимуществом является возможность использования маломощной насосной станции. Место ее положения – максимально близко к колодцу. Установка монтируется на ровную поверхность, защищенную от дождя тентом.

В этом случае устанавливают трубопроводы с муфтовым резьбовым соединением – цанговой муфтой. Материал изготовления – сшитый полиэтилен. Они обладают достаточной гибкостью, с помощью муфт можно сделать разветвленную систему для поливки приусадебного участки и водоснабжения дачи.

Компоненты схемы временного подключения насосной станции к колодцу:

подающая магистраль – сетчатый фильтр для грубой очистки и обратный клапан;
распределительный трубопровод – кран для перекрытия подачи воды, фильтр тонкой очистки;
устройства безопасности – реле давления, подключенное к гребенке, манометр.

Во время составления схемы нужно минимизировать число поворотов трубопровода. Максимальный уклон распределительной магистрали не должен превышать допустимый.

Стационарное подключение

Для этого варианта организации водоснабжения обустраивают отдельное помещение. Чаще всего это подвал или цокольная комната. Она должна быть утеплена, так как воздействие отрицательных температур на станцию или воду в трубопроводе может привести к выходу системы из строя. Дополнительно обеспечивается нормальная вентиляция.

Подающий трубопровод располагается под землей, ниже уровня промерзания грунта. Материал изготовления труб — ПВХ, полипропилен или полиэтилен. Рекомендуется сделать наружное утепление из теплоизолирующей скорлупы.

Перечень компонентов схемы подключения совпадает с вышеописанным, с добавлением таких элементов:

распределительная магистраль имеет сливную трубу для удаления воды из труб в доме;
рекомендуется установить накопительный бак, расположенный в самой высокой точке системы;
если есть вероятность перебоя электроэнергии – насосная станция подключается к ИБП или автономный генератор электричества.

Помимо корректной установки необходимо своевременно выполнять проверку работы системы. Делаются работы по очистке труб, проверяется целостность мембраны расширительного бака, контролируется состояние насоса. Уровень воды в колодце не должен быть ниже расположения конца подающего патрубка.

Конструкционные особенности и принцип функционирования

Любая насосная станция имеет обратный клапан, служащий для защиты от всасывания всухую. Это естественно повышает безопасность и эксплуатационные качества насоса. Вторым важным конструкционным элементом является входной фильтр, который оберегает обратный клапан и насос от загрязнений.

Еще одной неотъемлемой деталью является специальный бак, разделенный на две части: одна предназначена для жидкости, а другая содержит находящийся под давлением воздух. А это значит, что если внезапно пропало электричество, то огорчаться не надо – насосная станция вполне способна нормально функционировать и без электричества. Это является возможным по той причине, что закачанная в бак жидкость под давлением воздуха поступает в трубу, поскольку обратный клапан не дает ей вытечь из насоса назад. Благодаря подобным свойствам бак насосной станции часто называют гидроаккумулятор и он, кроме всего прочего, обладает такими преимуществами:

В сети создается давление, что обеспечивает нормальные условия во многих точка потребления воды.
Сводится к минимуму количество включений-выключений, что, безусловно, продлевает срок бесперебойного функционирования насосной станции.
В баке всегда есть определенный запас жидкости (около 20 л), а значит, даже если некоторое время будет отсутствовать электричество, с водой проблем не будет.
Нет необходимости монтажа накопительной емкости на верху здания.

Особенности работы насоса от длины трубопровода — перед покупкой это необходимо обязательно рассчитать!

В зимний период станция должна стоять в помещении, где температура воздуха выше 0 °С, во избежание замерзания воды. Труба, которая ведет от источника воды к насосной станции, а затем от нее к дому, должна быть размещена ниже уровня промерзания грунта, а сам источник воды должен быть утеплен и закрыт. На конце всасывающей трубы устанавливается обратный клапан, который предотвратить вытекание воды из трубы в момент отключения насосной станции. Если вы вдруг оказалось, что из крана течет вода вперемешку с землей, то пугаться не стоит – превышен максимальный расход скважины или колодца. В этом случае просто необходимо выключить насосную станцию и подождать, пока вода вновь не поднимется на необходимый уровень. Если в качестве источника воды используется пруд или река, то целесообразно клапан защитить сеткой, задерживающей грязь.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
В траншеи прокладываются водопроводные трубы.
На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним. Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

гидрогеологические условия местности изменились;
используется устаревшее оборудование;
поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
Далее производится прокладка и подключение электропроводки.
После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

На реле давления открывается крышка.
Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
Для регулировки давления включения нужно крутить винт с обозначением «Р».
После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Правильное подключение

Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:

жесткости – перепады давления не должны влиять на форму трубы;
износостойкости – абразивные элементы в воде не должны повредить ее;
морозостойкости – не деформироваться при эксплуатации в период низких температур;
экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
диапазону рабочей температуры от +1 °С до +40 °С.

Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.
