Разбор внутреннего устройства и принципа работы самовсасывающего насоса для воды

Виды самовсасывающих насосов

Как говорилось выше: самовсасывающие насосы делятся на центробежные и вихревые модели. Кроме того, существуют насосы со встроенным эжектором, агрегаты с выносным эжектором и модели без эжектора.

Причем все варианты конструкции насосов функционируют по-разному, эксплуатируя основной принцип работы с разной эффективностью. Поэтому далее мы разберем принципы работы каждой разновидности самовсасывающего агрегата.

Устройство самовсасывающего центробежного насоса

Центробежный насос состоит из двигателя, корпуса-улитки и крыльчатки (диска или цилиндра с лопастями), закрепленной в полости корпуса на валу двигателя.

Самовсасывающий центробежный насос: 1- воздух, 2- смесь, 3- разделение, 4- вода

В верхней части корпуса имеется выпускное отверстие, оно расположено над крыльчаткой. В торцевой части корпуса имеется впускное отверстие – оно расположено напротив оси (вала) крыльчатки.

При вращении крыльчатки (от вала двигателя) центробежная сила создает разрежение  в торцевой части корпуса (где расположено впускное отверстие), одновременно генерируя напорное усилие в верхней части корпуса (где расположено выпускное отверстие). В итоге, воду засасывает в корпус (по шлангу, закрепленному на впускном патрубке) и выталкивает из него (по шлангу, закрепленному на впускном патрубке).

Причем центробежные насосы можно включать лишь при условии полного заполнения водой внутренней полости корпуса-улитки. Крыльчатка не может создать всасывающее усилие из воздуха. И это самый большой недостаток таких насосов.

Принцип работы самовсасывающего вихревого насоса

Вихревые агрегаты лишены такого недостатка. Они оперируют не только водой, но и водно-газовой смесью, а при необходимости они могут сгенерировать всасывающее усилие даже на основе воздуха.

Принцип работы самовсасывающего вихревого насоса

Подобная возможность объясняется особой конструкцией корпуса и заменой крыльчатки импеллером (рабочее колесо, качающее воздух во внутреннее пространство «улитки»).  Там воздух смешивается с предварительно залитой в корпус водой и выходит сквозь отводящий трубопровод.

Причем в процессе «выхода» воздуха наблюдается эффект рециркуляции жидкости в камере, а сам проход газообразной среды сквозь плотную жидкость провоцирует зарождение разряжения во всасывающей трубе, которая «затягивает» воду в рабочую камеру насоса. Ну а после заполнения камеры вихревой агрегат начинает функционировать по схеме циркуляционного насоса.

Самовсасывающие насосы с эжектором

Самовсасывающие насосы с эжектором

Эжектор работает по тому же принципу, что и вихревой насос. То есть, в прямоточный корпус устройства вводится тонкая трубочка, по которой подается поток с высокой плотностью и скоростью, а на выходе из трубки этот поток провоцирует зарождение области разрежения у выхода из корпуса эжектора. В итоге, на входе в корпус возникает всасывающее усилие.Оборудовав таким агрегатом насос или  всасывающий шланг, можно увеличить глубину обслуживания скважины. После чего стандартные насосы начинают «доставать» воду не с «паспортных» 8-10 метров, а с отметки 15-20, а то и 25-30 метров.

Правда, при этом возрастает уровень шума и падает производительность самого насоса.

Причем насосы с выносным эжектором практически не шумят. Поэтому последняя мера для них неактуальна.

Строение и принцип действия

По способу действия самовсасывающий насос может быть вихревым и центробежным. В обоих ключевым звеном является крыльчатка только имеет она разное строение и установлена в корпусе разной форы. От этого меняется принцип работы.

Центробежные

Центробежные самовсасывающие насосы имеют интересное строение рабочей камеры — в виде улитки. В центре корпуса закреплены рабочие колеса. Колесо может быть одно, тогда помпа называется одноступенчатой, может быть несколько — многоступенчатая конструкция. Одноступенчатые всегда работают на одной мощности, многоступенчатые могут в зависимости от условий изменять производительность, соответственно, являются более экономичными (меньше расходую электроэнергии).

Устройство самовсасываюшего центробежного насоса

Основной рабочий элемент в данной конструкции — колесо с лопастями. Лопасти загнуты в обратном направлении по отношению к движению колеса. При движении они как-бы расталкивают воду, отжимая ее к стенкам корпуса. Такое явление называется центробежной силой, а зону между лопастями и стенкой называют «дифузор». Итак, рабочее колесо движется, создавая на периферии область повышенного давления и подталкивая воду в сторону выходного патрубка.

Схема движения воды в центробежном насосе

Одновременно в центре рабочего колеса образуется зона пониженного давления. В нее засасывается вода из подающего трубопровода (всасывающей магистрали). На рисунке выше поступающая вода обозначена желтыми стрелками.  Далее она крыльчаткой проталкивается к стенкам и за счет центробежной силы поднимается наверх. Этот процесс постоянный и бесконечный, повторяется до тех пор, пока крутится вал.

С принципом действия центробежных насосов связан их недостаток: создавать центробежную силу из воздуха крыльчатка не может, потому перед работой корпус заполняют водой. Так как часто работают помпы в прерывистом режиме, чтобы вода не вытекала из корпуса при останове, на всасывающем патрубке ставят обратный клапан. Вот такие особенности работы центробежных самовсасывающих насосов. Если обратный клапан (он должен быть обязательно) на подающем трубопроводе стоит внизу, заполнять приходится и весь трубопровод, а для этого понадобится не один литр.

https://youtube.com/watch?v=Rn-qkLkFS3s

НазваниеМощностьНапорМаксимальная глубина всасыванияПроизводительностьМатериал корпусаПодсоединительные размерыЦена
Калибр НБЦ-380380 Вт25 м9 м28 л/минчугун1 дюйм32$
Metabo P 3300 G900 Вт45 м8 м55 л/минчугун (приводной вал из нержавеющей стали)1 дюйм87$
ЗУБР ЗНС-600600 Вт35 м8 м50 л/минпластик1 дюйм71$
Elitech НС 400В400Вт35 м8 м40 л/минчугун25 мм42$
PATRIOT QB70750 Вт65 м8 м60 л/минпластик1 дюйм58$
Джилекс Джамбо 70/50 Ч 37001100 Вт50 м9 м (втроенный эжектор)70 л/минчугун1 дюйм122$
БЕЛАМОС XI 131200 Вт50 м8 м65 л/миннержавеющая сталь1 дюйм 125$
БЕЛАМОС XA 06600 Вт33 м8 м47 л/минчугун1 дюйм75$

Вихревые

Вихревой самовсасывающий насос отличается строением корпуса и рабочего колеса. Рабочее колесо — диск с короткими радиальными перегородками, располагающиеся по краям. Называется он импеллер.

Строение вихревого насоса

Корпус сделан так, что он довольно плотно охватывает «плоскую» часть рабочего колеса, а в районе перегородок остается значительный боковой зазор. При вращении импеллера вода увлекается перемычками. За счет действия центробежной силы она отжимается к стенкам, но через какое-то расстояние снова попадает в зону действия перегородок, получая дополнительную порцию энергии. Таким образом в зазорах она еще и закручивается в вихри. Получается сдвоенный вихревой поток, что и дало название оборудованию.

Благодаря особенностям работы вихревые насосы могут создавать давление в 3-7 раз больше, чем центробежные (при одинаковых размерах колес и скорости вращения). Они идеальны, когда необходим малый расход и высокое давление. Еще один плюс — они могут качать смесь воды и воздуха, иногда даже создают разрежение если заполнены только воздухом. Это делает проще его запуск в работу — не надо заполнять камеру водой или достаточно ее небольшого количества. Недостаток вихревых насосов — низкий КПД. Он не может быть выше 45-50%.

НазваниеМощностьНапор (высота подъема)ПроизводительностьГлубина всасыванияМатериал корпусаЦена
LEO XKSm 60-1370 Вт40 м40 л/мин9 мчугун24$
LEO XKSm 80-1750 Вт70 м60 л/мин9 мчугун89$
AKO QB 60370 Вт30 м28 л/мин8 мчугун47$
AKO QB 70550 Вт45 м40 л/мин8 мчугун68 $
Pedrollo РКm 60370 Вт40 м40 л/мин8 мчугун77$
Pedrollo РК 65500 Вт55 м50 л/мин8 мчугун124$

Как работает водяной насос

Назначение насосного оборудования – доставка жидкости к месту водоразбора. Независимо от конструктивных особенностей, принцип действия водяного насоса один и тот же. При включении электродвигателя в рабочей камере создается вакуум. Низкое давление внутри корпуса способствует засасыванию воды, которая перемещается к выходному патрубку. Напор на выходе имеет силу, достаточную для преодоления гидравлического сопротивления трубопровода.


Схема движения воды в вихревом насосе

Тип агрегата и конструкция рабочего органа определяют особенности его эксплуатации.

Центробежный насос

Агрегаты центробежного типа отличаются сочетанием высокой производительности и напора. Оптимальные рабочие характеристики обеспечили их популярность у потребителей. Из чего состоит центробежный водяной насос:

  • корпус из прочного материала – сталь, латунь, бронза, чугун;
  • ротор, вращающийся за счет электродвигателя;
  • рабочее колесо с лопастями (крыльчатка);
  • патрубки – входной и напорный.


Устройство центробежного насоса

Вращающиеся лопасти рабочего колеса создают внутри корпуса центробежную силу. Жидкость затягиваются внутрь, прижимается к стенкам камеры, а затем под давлением выталкивается в трубопровод. Универсальный тип оборудования отличается широким разнообразием моделей. Агрегаты классифицируются:

  • по способу установки – погружные, полупогружные и поверхностные;
  • по направлению вала – горизонтальные и вертикальные;
  • по количеству рабочих колес (ступеней) – одноступенчатые, многоступенчатые.

Преимущества устройств центробежного типа:

  1. Функционирует при температуре до +350.
  2. Прочность и долгий срок службы.
  3. Высокий КПД.
  4. Доступная стоимость.

Для организации водоснабжения и полива рекомендуются модели консольного типа. Они рассчитаны на перекачивание жидкости с примесями. Многоступенчатые установки обеспечат высокую производительность и бесперебойную работу по подаче воды. Консольные конструкции требуют защиты от внешнего воздействия, поэтому размещаются в помещении.

Вихревые насосы

Благодаря конструктивным особенностям оборудование способно создать мощный напор. Как работает водяной насос вихревого типа? Лопасти рабочего колеса при вращении образуют вихрь из перекачиваемой жидкости. Это свойство позволяет обеспечить высокий напор при небольших габаритах установки. Компактные модели используются для орошения садов и огородов. Они не чувствительны к попаданию в жидкость пузырьков воздуха, но быстро выходят из строя при попадании в воду механических примесей.


Вихревой механизм

Преимущества вихревых агрегатов:

  1. Компактный размер.
  2. Высокий напор, давление установки превышает аналогичный показатель центробежных моделей в 3-5 раз.
  3. Простота конструкции облегчает обслуживание и ремонт.
  4. Оборудование способно к самовсасыванию жидкости.

Среди недостатков – низкий КПД (около 45%) и чувствительность к абразивным частицам.

Вибрационные насосы

Агрегаты вибрационного типа применяются для организации полива и водоснабжения частных ломов и дач из индивидуального источника. Оборудование неприхотливо в эксплуатации, его можно использовать при перекачивании загрязненной жидкости. Работа устройства связана с воздействием магнитного поля на катушку с сердечником. Металлический сердечник связан с гибкой диафрагмой, которая при изгибании создает низкое давление в всасывающей камере. Жидкость поступает в корпус, а при возвращении сердечника и диафрагмы в начальное положение, выталкивается через выходной патрубок.


Вибрационные агрегаты

Достоинства вибрационных агрегатов:

  1. Возможность перекачивать загрязненную воду, которая используется при раскачке колодцев и скважин.
  2. Доступная стоимость оборудования.
  3. Отсутствие трущихся деталей, увеличивает срок эксплуатации.

Вибрационные насосы не лишены недостатков:

  1. Чувствительность к перепадам напряжения.
  2. Разрушительное воздействие вибрации на стенки скважины.

К выбору насоса следует подходить ответственно, учитывая его надежность и потребительские характеристики. Основные критерии выбора оборудования: напор, производительность, чувствительность к загрязнению и потребляемая мощность. Приобретать агрегат следует с учетом условий эксплуатации и назначения, тогда он прослужит максимальный срок.

Виды трубных обратных клапанов

В зависимости от условий установки и особенностей водопроводной системы устанавливают клапаны, различающиеся конструкцией, размерами, материалом и способом крепления. Одни предназначены для труб небольшого диаметра и эксплуатации в быту, другие – для централизованной подачи воды.

Рассмотрим основные классификации обратных клапанов для воды.

Классификация #1 – по виду запирающего элемента

Часть клапана внутри корпуса, отвечающая за перекрывание сечения, бывает различной конфигурации.

По запирающему элементу выделяют следующие типы устройств:

  • Подъемные, в которых затворное устройство перемещается вверх/вниз в зависимости от наличия или отсутствия напора воды в трубе. За динамику отвечает пружина, а в качестве затвора выступает золотник.
  • Поворотные, также оснащенные золотником – откидной створкой или «лепестком». При включении насоса она откидывается и освобождает путь для жидкости, при выключении – захлопывается, перекрывая сечение.
  • Двухстворчатые, перекрывающие путь потоку воды двумя соединяющимися створками.

Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют некоторые устройства устанавливать только на горизонтальных трубах, другие – и на вертикальных.

Для бытового использования целесообразно приобретать пружинные клапаны, отличающиеся простой конструкцией и легкостью монтажа. Если вы решили самостоятельно оснастить насосную систему обратно-запорной арматурой, рекомендуем именно такую модель.

Конструкция пружинного клапана состоит их следующих элементов:

  • латунный корпус (стальной, полимерный), состоящий из двух частей – основания и крышки с седлом;
  • тарельчатый элемент с резиновым уплотнителем, который упирается в седло;
  • шток, выполняющий функции центрирования и держателя;
  • пружина для возврата запорного элемента в начальное состояние.

Такие клапаны, как поворотные, в бытовом водоснабжении почти не используются, зато часто применяются для промышленных трубопроводов, диаметр которых достигает 0,5 и даже 1,5 м.

Классификация #2 – по типу крепления

Врезку в трубу производят различными способами, которые выбирают в зависимости от трубного материала и условий монтажа.

Наиболее приемлемыми признаны четыре вида клапанов:

В системах, сопряженных с насосными станциями, целесообразно применять муфтовый тип с пружинным механизмом и простой установкой. Но в более «серьезных» сетях, например, для оборудования подачи воды в многоквартирный дом, успешно используют все вышеперечисленные виды.

Источник

«Если гора не идет к Магомету…»

Наиболее простым, но, отнюдь, не легким решением будет двигаться навстречу воде. Т.е. если у вас колодец, то насос можно разместить на площадке, сооруженной внутри колодца, или на площадке, плавающей по поверхности воды.

Еще, как вариант, можно выкопать и обустроить кессон рядом с колодцем или скважиной, глубиной в недостающие метры. Правда, глубже трех-четырех метров, мне кажется копать не стоит. Будут трудности с доступностью при обслуживании и осмотре насоса. Естественно, просто необходима утепленная крышка кессона, чтобы холодный воздух зимой туда не проникал. Заодно, решается проблема тепло- и звукоизоляции насоса.

Виды самовсасывающих насосов

Производители выпускают самовсасывающие насосы с встроенным или выносным эжектором. В данном виде насосного оборудования всасывание и подъем жидкости происходит за счет ее разряжения. Во время работы эжекторные установки издают слишком много шума, поэтому для их размещения на участке подбирается специальное помещение, находящееся на достаточном расстоянии от жилого дома. Главное достоинство самовсасывающих насосов с эжектором  заключается в их способности поднимать воду с большой глубины, в среднем составляющей около 10 метров. При этом в источник водозабора опускается подающая труба, а сам насос устанавливается на некотором расстоянии от него. Такое расположение позволяет свободно контролировать работу оборудования, что сказывается на продолжительности срока его использования.

Ко второму виду оборудования относят самовсасывающие насосы, обеспечивающие подъем воды без эжекторов. В моделях данного типа насосов всасывание жидкости обеспечивается гидравлическим устройством, имеющим специальную многоступенчатую конструкцию. Гидравлические насосы работают бесшумно в отличие от эжекторных моделей, но по глубине забора жидкости они им уступают.

Устройство и принцип действия центробежного насоса

На рисунке представлено устройство самовсасывающего насоса центробежного типа. В корпусе, имеющем спиральную форму, расположено жестко закрепленное колесо, которое состоит из пары дисков с лопастями, вставленными между ними. Лопасти отогнуты в противоположную сторону от направления вращения рабочего колеса. С помощью патрубков определенного диаметра обеспечивается соединение насоса с напорным и всасывающим трубопроводом.

Так схематично можно представить устройство самовсасывающего центробежного насоса для перекачки воды, используемого в частных домах и на дачах

Принцип действия центробежных самовсасывающих насосов выглядит следующим образом:

  • После наполнения водой корпуса и всасывающего трубопровода рабочее колесо начинает вращаться.
  • Центробежная сила, возникающая при вращении колеса, вытесняет воду от его центра и отбрасывает ее на периферийные участки.
  • За счет создаваемого при этом повышенного давления происходит вытеснение жидкости с периферии в напорный трубопровод.
  • В это время в центре рабочего колеса давление наоборот понижается, что вызывает поступление жидкости через всасывающий водопровод в корпус насоса.
  • По данному алгоритму происходит непрерывная подача воды самовсасывающим насосом центробежного типа.

Принцип работы самовсасывающего вихревого насоса

Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.

На данном рисунке изображено устройство и принцип работы вихревого самовсасывающего насоса для подъема жидкости на высоту не более восьми метров

После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.

Возможные варианты исполнения вихревых самовсасывающих водяных насосов, выпускаемых производителями для бытового использования владельцами частных домов и загородных коттеджей

На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.

1 Назначение и особенности

Циркуляционный насос весьма прост в обслуживании, показывает стабильную высокую производительность и имеет огромный ресурс работы. Единственным значимым минусом данного устройства является то, что он весьма ограничен в глубине всасывания воды из скважин. Максимальный предел — 10 метров.

При этом во время работы циркуляционный насос с эжектором производит сильнейший звук, что требует установки устройства в звукоизоляционных местах или просто в отдельных помещениях. Промышленные варианты такого насоса с эжектором в некоторых случаях издают шум способный лопнуть стекло, поэтому их наиболее приемлемо устанавливать под землей.

Основным преимуществом насоса данного вида с эжектором является то, что он способен производить подачу воды, как горячей, так и холодной, со сравнительно большой глубины (до десяти метров). Насосы же не оборудованные эжектором, например поверхностные центробежные, работают по принципу гидравлического устройства с несколькими ступенями конструкции.

Не оборудованные эжектором устройства, как бытовые, так и промышленные, отличаются сравнительно низким произведением шума во время работы. Однако при этом такие поверхностные насосы проигрывают по забору горячей и холодной воды из скважин и других водяных бассейнов, в сравнении с насосами оборудованными эжекторами.

Если говорить в целом, то самовсасывающие дренажные насосы наиболее востребованы в следующих местах:

  • При обустройстве скважин;
  • При обустройстве подачи горячей и холодной воды от колодца или любого другого резервуара в жилой дом без прокладки централизованной водопроводной системы;
  • При обустройстве пруда;
  • В промышленности (в том числе нефтяной).

Кроме того, циркуляционный поверхностный насос применяют для поднятия давления в водопроводной и гидравлической системе, а также разного рода механизмах.

1.1 Принцип работы

Циркуляционный поверхностный насос работает по такому принципу:

  • При заполнении водой всасывающего специального трубопровода и корпуса насосного агрегата происходит вращение рабочего колеса;
  • При этом возникает так называемая центробежная сила, что вытесняет из центра устройства воду и переносит ее на удаленные участки;
  • Впоследствии создается повышенное давление, что заставляет жидкость поступать из периферии насосного корпуса в напорный трубопровод;
  • Благодаря этому в центре рабочего колеса понижается давление и вода проходит в корпус насосного устройства через специальный всасывающий водопровод.

По такому механизму происходит непрерывная и стабильная перекачка воды во время работы насоса. Так работают и центробежные и поверхностные самовсасывающие насосы.

Самовсасывающие агрегаты

Многие, наверняка, помнят, что для запуска водяного насоса необходимо предварительно заполнить систему водой, иначе прибор не может втянуть себя жидкость и ее ток не начнется. Также из-за сухого хода возникает перегрузка и перегрев, что может привести к преждевременному выходу оборудования из строя.

Главное отличие самовсасывающего насоса в том, что он способен самостоятельно удалить воздух из труб, поэтому постоянный контроль ему не требуется, хотя для первого запуска также придется подлить воды.

Такие приборы используются для разных целей:

  • Повышения давления в системе водоснабжения;
  • Поднятия воды из колодца или скважины.

Самовсасывающий центробежный насос

Все самовсасывающие насосы по принципу делятся на следующие виды:

  • Центробежные;
  • Вихревые;
  • Осевые;
  • Струйные;
  • Мембранные;
  • Поршневые;
  • Роторные.

Также есть разделение и по способу установки:

  • Погружные – работают прямо в воде, опускаются на дно колодца, где толкают воду наверх. Преимущество такого оборудования в большей производительности – они способны поднимать воду на большую высоту. Недостаток – сложность обслуживания.
  • Поверхностные – ставятся в сухом месте в колодце или в специально оборудованном помещении. Не могут поднять воду на высоту более 7-8 метров.

Пищевые насосы центробежные самовсасывающие с эжектором

По мощности, рабочему ресурсу и производительности насосы разделяются на бытовые и промышленные.

Самовсасывающие насосы используются не только для водопроводов. Применяют их в ливневых системах, для полива земель, канализации, дренажных систем и так далее.

Характеристики насосных станций

Теперь давайте подробнее разберем основные рабочие параметры насосного оборудования.

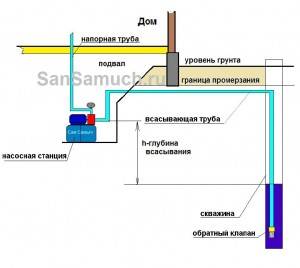

Прежде всего, стоит соотнести глубину подъема воды с возможностями выбираемого агрегата. При этом необходимо учитывать и горизонтальную длину трубопровода до насоса.

Как было сказано ранее, для поверхностных насосов этот параметр редко превышает 7 метров. Теоретически можно дойти до 10, но тогда потребуются такие мощности и ее потери, что такая вода станет, буквально, «золотой».

Предельная высота поднятия жидкости для насоса

Если глубина скважины намного больше, то придется использовать погружной или эжекторный насос. Первый опускается вниз, а второй так же монтируется на поверхности, но  в отличие от простого варианта оснащается дополнительным приспособлением – эжектором.

Принцип работы внешнего эжектора

Такой агрегат способен поднимать воду с глубины до 25 метров. Достигается эффект за счет того, что часть поднятой воды возвращается обратно вниз и под давлением через дополнительное сопло вводится в основной поток. В силу вступает закон Бернулли, и вода из недр устремляется вверх за счет скорости тока.

Недостаток таких агрегатов в повышенной шумности и сниженном КПД, так как часть поднятой жидкости передается обратно.

Стоит также обратить внимание и на прочие параметры:

Предельная температура рабочей среды; Максимальное давление на выходе; Объем перекачиваемой жидкости в литрах в час; Допустимая степень загрязненности воды – важно при подборе садового насоса;

Технико-функциональные особенности

Современным функционалом устройство вихревых моделей насосного оборудования тоже особенно не балует. Технологичная автоматика управления встречается редко и только в премиальных сериях производства уровня «Грундфос» и «Марина-Сперони», однако даже бюджетные производители, наподобие отечественной , стремятся максимально расширять базовые конструкционные возможности своей продукции в этом сегменте. Например, можно отметить пользу от встроенного эжектора, который увеличивает глубину всасывания.

Появляются у вихревых насосов и регуляционные способности, благодаря которым механика находит оптимальное сочетание между показателями давления и частотой работы колеса. Из предохранительных устройств можно отметить наличие кожухов для защиты внутренних деталей, а также развитые системы наружного принудительного охлаждения. При этом существенным недостатком многих конструкций является отсутствие автоматической защиты в случае холостого хода, то есть функции отключения при вредной работе «на сухую», без воды.

Неполадки гидравлического насоса

Одной из причин перегрева силового агрегата машины может стать неисправность помпы системы охлаждения. Чаще всего проблема заключается в том, что приводной ремень гидронасоса оборвался либо его натяг слишком слабый. В таком случае помпа перестанет качать антифриз, либо будет это делать не полноценно. Проверить это довольно просто, стоит лишь завезти двигатель и пронаблюдать за поведением приводного ремня. В случае если он работает с проскоками натяг следует увеличить или вовсе заменить ремень на новый. Наиболее часто это решает проблему.

Возникают ситуации, когда неполадка кроется в самой помпе: износ крыльчатки, подшипника, иногда возможна даже трещина вала. Кроме всего прочего, стыки соединения патрубков с помпой могут быть не герметичны, и создаваемое насосом давление спровоцирует протечку охлаждающей жидкости. Диагностировать протечку довольно просто, необходимо на полу под двигателем положить листы белой бумаги на несколько часов. Если на ней будут видны даже небольшие пятна голубого или зеленоватого цвета, это свидетельствует об износе прокладок помпы.

Проверить работоспособность самого насоса можно зажав пальцами верхний шланг радиатора на несколько секунд при работающем агрегате. Исправная помпа создаст сильное давление и после отпускания шланга появится ощущение, что жидкость быстро побежала по магистрали. Также стоит помнить о том, что повышенная шумность работы ДВС и люфт шкива помпы говорят об износе подшипника. Обычно его износ связан с просачиванием жидкости через сальник, которая смывает смазку с подшипника.

Устройство водяной помпы системы охлаждения двигателя

Насос охлаждающей жидкости в отличие от термостата можно заменить частично, но нередко автовладельцы предпочитают полноценно менять механизм.

Замена насоса:

В первую очередь необходимо отключить массу автомобиля от аккумулятора, а поршень первого цилиндра должен находиться в верхней мёртвой точке

Произвести демонтаж ролика для натяга ремня и снять шкив распредвала.
Далее, следует слить охлаждающую жидкость с нижней пробки в радиаторе.
Открутив крепёжные болты помпы её нужно отсоединить от блока цилиндров.
Оценив визуально снятый механизм важно определить его износ. Если крыльчатка, сальник и приводная шестерня имеют повреждения помпу лучше заменить полностью.
Новый механизм должен устанавливаться с новой прокладкой, поскольку прежняя может иметь даже мелкие повреждения, которые впоследствии приведут к утечке охлаждающей жидкости. Помпа устанавливается таким образом, чтобы номер, указанный на корпусе, смотрел вверх.
Дальнейшая сборка проводится в обратном порядки разборки

Охлаждающую жидкость лучше залить новую, но можно использовать и ту, которая была, если её ресурс ещё не исчерпан.

Помпа устанавливается таким образом, чтобы номер, указанный на корпусе, смотрел вверх.
Дальнейшая сборка проводится в обратном порядки разборки. Охлаждающую жидкость лучше залить новую, но можно использовать и ту, которая была, если её ресурс ещё не исчерпан.

Какой насос лучше?

Если на загородном участке нужно организовать подачу воды из скважины или с водоема с большой глубины, то лучше приобрести погружной насос.

Можно подобрать мощный насос, с помощью которого легко поднять воду с глубины более 50 метров.

Но если насос нужен для полива участка, откачки воды после подтопления, или для других единичных случаев подачи жидкости, лучше выбрать поверхностный самовсасывающий насос для грязной воды.

Хотя он проигрывает в сравнении с погружной помпой в мощности, в бытовом применении поверхностные насосы обладают многими преимуществами:

  • Простота в конструкции и эксплуатации;
  • Подает воду с глубины до 10 метров;
  • Хорошо справляется как с закачкой воды, так и с отсосом;
  • Можно в любой момент перенести в другое место и продолжить работу.

Техническое обслуживание поверхностного насоса намного проще, чем погружного, так как его не нужно каждый раз доставать с глубины, чтобы осмотреть или отремонтировать.

Наряду с переносными поверхностными насосами, используются стационарные агрегаты, рассчитанные на большую мощность, которые требуют установки на подготовленную ровную площадку.

Их рационально использовать, когда предполагается стабильная подача воды с хорошим напором.

Например, это может быть полив огорода или перекачка воды для домашнего использования.

Нужно знать, что бытовые помпы имеют общий недостаток: если поверхностный насос предполагается использовать в зимний период при минусовых температурах, его следует держать в обогреваемом помещении.

Это связано с тем, что его температура постепенно опускается до температуры окружающего воздуха, и он может замерзнуть.

Варианты выбора поверхностных насосов

Если вам нужен недорогой насос для организации полива дачного участка в ручном режиме, выбирайте среди маломощных садовых насосов.

Если чистота перекачиваемой воды оставляет желать лучшего, выбирайте среди центробежных садовых насосов.

Насосная станция поможет вам быстро и просто организовать в частном доме (или на приусадебном участке) водопровод.

Если вам нужно сливать сточные воды в точке, удаленной от ближайшей канализационной трубы – или если вход в канализацию расположен выше точки слива, вам потребуется поверхностный фекальный насос.

Отопление с естественной циркуляцией в современных домах давно уже не используется, и для движения теплоносителя по трубам в системе отопления должен присутствовать циркуляционный насос.

Популярные бренды

Для бытовых нужд используются насосы и насосные станции, которые облают рядом обязательных качеств:

  • длительный срок службы;
  • неприхотливость;
  • простота монтажа;
  • ремонтопригодность;
  • гарантия производителя.

Оценивая отзывы тех, у кого на участке уже есть скважина или колодец, специалисты сформировали своеобразный рейтинг моделей и производителей, которые рекомендуются для обустройства автономных систем водоснабжения:

  1. Самовсасывающий насос Grundfos. Этот производитель создает устройства, работающие на собственной технологии, не имеющей аналогов в мире. Отличаются такие устройства надежностью, высокой производительностью, неприхотливостью. Большинство моделей имеют малые габариты, но при этом позволяют перекачивать большое количество жидкости.
  2. Насосные станции «Вихрь». Отечественный производитель сделал устройство таким, чтобы каждый мог без особых проблем разобрать прибор и отремонтировать. При мощности порядка 50 Ватт это устройство прокачивает 4 кубометра воды с глубины 9 метров. Без эжектора станция не подходит для глубоких скважин.
  3. Погружной насос «Водолей». Есть модели с верхним водозабором, которые никогда не забиваются, а также с нижним, который позволяет откачивать воду из емкостей до самого дна. Максимальная глубина работы без ижектора – 10 метров. Это значит, что абиссинский колодец – не проблема, скважина на песок – легко, но артезианская вода доступна только если она залегает на малой глубине.
  4. Elitech. Эта фирма позаботилась о качестве сборки, мощности, производительности. Особенность конструкции помпы – наличие стальной рамы. При затрачиваемом количестве электроэнергии в 650 кВт станция выдает до 50 клитров жидкости для полива приусадебного участка. Но долговременно эти устройства не работают.
  5. «Джамбо». Эти устройства не прокачивают много. Это 4 куба воды за час при максимальной мощности 1100 кВт. Поэтому данное оборудование не используется «напрямую», а применяется для наполнения накопительного бака.

Чтобы система водоснабжения была эффективна, и обеспечивала домовладение водой, необходимо подбирать модель, учитывая ряд факторов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
