Проблема с подключением проводов к двигателю

Синхронный мотор

Синхронный — это двигатель переменного тока, у которого частота вращения ротора равна частоте вращений магнитного поля . Если по-простому вращение магнитного поля статоре и вращение ротора одинаковы. Это почти автомат с постоянными параметрами.

Если ещё проще, что асинхронный что синхронный имеют одинаковые статоры , но разные роторы, а значит разные способы как подключить электромотор. Если на роторе есть электрообмотка проводов к которой подается ток — это синхронный. Если есть магниты — это тоже будет синхронный электродвигатель, правда постоянного тока, что используется в стиральной машине автомат фирмы LG.

Достоинства

Работа с cos Фи~1. Мы знаем, что:

Постоянный ток

Переменный ток

где:

• P — мощность
• U — напряжение
• I -Сила тока

По-простому это часть сопротивления, что выходит в результате индукции (что-то вроде второго резистора);  *1

• Из-за высокого cos Фи -экономны в плане электричества чем асинхронные при одинаковой мощности;
• Высокая механическая прочность;
• Можно использовать как генератор;
• Максимальный момент, развиваемый на валу равномерный с самого нуля. Используется линейная зависимость от сети, а не квадратичная как у асинхронных двигателей, что так же является плюсом в стиральных машинах;
• На валу постоянная скорость — стабильна скорость вращения при перегрузках. просадках не используя дополнительных автомат систем;
• Подключение не вызывает проблем;

Недостатки

• Сложность конструкции;
• Сложнее пуск;
• Необходимость дополнительных автоматов, блоков и устройств;
• Дороже, а значит чаще ремонт и обслуживание
• Дороже, что так же увеличивает стоимость стиральной машины. Для стиральной машины автомат это не большая разница, а вот для стиральных прошлых времен — это огромное удорожание.
• Дополнительные контакты, а следовательно шанс выхода их из стоя;
• Регулировка скорости вала двигателя возможна только одним способом, с помощью применения частотного преобразователя.

Сфера применения

Где нужна большая мощность (при больших мощностях их преимущества превосходят недостатки.), где не надо частые пуски, остановки,а также нет необходимости в регулировки оборотов  применяют синхронные двигателя:

• В промышленых стиральных машинах автомат;
• В компрессорах;
• Прокатных станках;
• Мельницы;
• Соковыжималки;
• Поршневых насосах и другом подобном оборудовании;

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

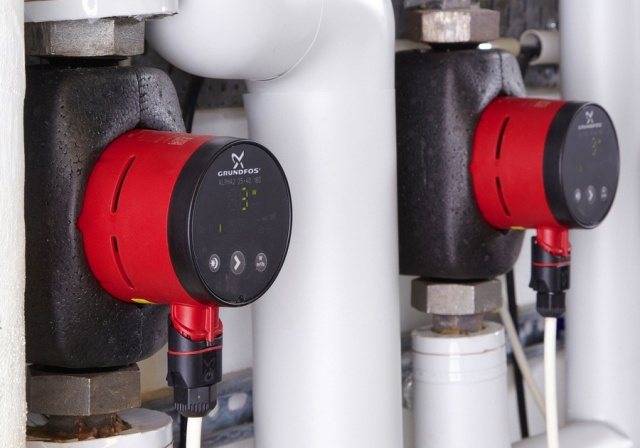

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

• Как выбрать аккумуляторы для ИБП
• Как подключить электрический котел отопления
• Схема подключения дифференциального автомата

Сам электрик — энциклопедия домашнего мастера

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

• обратный и сливной клапан (дренаж);
• запорная арматура;
• фильтрующие картриджи;
• всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Принцип действия и схема запуска

Причина, ограничивающая нахождение пусковой обмотки под напряжением.

Сопротивление ниже — нашли основную обмотку, подключаемую к сети вольт без конденсатора.

Причина, ограничивающая нахождение пусковой обмотки под напряжением.

Вывод другой щётки нужно подсоединить к одному выводу статора при помощи перемычки. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. Проверка работоспособности Как проверить работоспособность двигателя путем визуального осмотра?

Схема с рабочим конденсатором не предусматривает отключение дополнительной обмотки после запуска и разгона двигателя. Пуск двигателя осуществляют удержанием пусковой кнопки на несколько секунд, вследствие чего происходит разгон ротора. Дальнейшим действием будет мешать, снижая КПД двигателя. Это происходит автоматически — без вмешательства пользователя.

Подключение электродвигателя вольт с пусковой обмоткой Внимание! К сильным сторонам двигателя данного типа можно отнести простоту конструкции, представляющую собой ротор с короткозамкнутой обмоткой

Схема подключения однофазного двигателя через конденсатор

Она подключается к основной электрической сети через ёмкость или индуктивность. Разновидности перечислим: Трехфазные асинхронные двигатели снабжены числом выводов три-шесть рабочих обмоток за вычетом различных предохранителей, внутренних реле, разнообразных датчиков. Электрическая схема коммутации для цепи переменного тока.

На какой из них разницы нет, направление вращения от этого не зависит. Конденсатор подбирается по потребляемому двигателем току. Изоляция стандартно не ниже 20 МОм. Как подключить однофазный асинхронный двигатель без пускового конденсатора.

Источник

Переключение на нужное напряжение

Для начала необходимо убедиться в том, что наш двигатель имеет нужные параметры. Они написаны на бирке, прикрепленной у него сбоку. Там должно быть указано, что один из параметров – 220в. Далее, смотрим подключение обмоток. Стоит запомнить такую закономерность схемы: звезда – для более низкого напряжения, треугольник – для более высокого. Что это означает?

Увеличение напряжения

Предположим, на бирке написано: Δ/Ỵ220/380. Это значит, что нам нужно включение треугольником, так как чаще всего соединение по умолчанию – на 380 вольт. Как это сделать? Если электродвигатель в борне имеет клеммную коробку, то несложно. Там есть перемычки, и все, что нужно – переключить их в нужное положение.

В данной ситуации это сложностей не вызывает. Главное помнить, что есть начало и конец катушек. К примеру, возьмем за начало концы, которые были выведены в борно электродвигателя. Значит то, что спаяно – это концы

Теперь важно не перепутать

Подключаем так: начало одной катушки соединяем с концом другой, и так далее.

Как видим, схема простая. Теперь двигатель, который был соединен для 380, можно включать в сеть 220 вольт.

Уменьшение напряжения

Предположим, на бирке написано: Δ/Ỵ 127/220. Это означает, что нужно подсоединение звездой. Опять же, если есть клеммная коробка, то все хорошо

А если нет, и включен наш электродвигатель треугольником? А если еще и концы не подписаны, то как их правильно соединить? Ведь здесь тоже важно знать, где начало намотки катушки, а где конец. Есть некоторые способы решения этой задачи

Для начала разведем все шесть концов в стороны и омметром найдем сами статорные катушки.

Берем обычную батарейку и подсоединяем к концам а1-а2. К двум другим концам (в1-в2) подсоединяем омметр.

В момент разрыва контакта с батарейкой стрелка прибора качнется в одну из сторон. Запомним, куда она качнулась, и включаем прибор к концам с1-с2, при этом не меняем полярность батарейки. Проделываем все заново.

Если стрелка отклонилась в другую сторону, тогда меняем провода местами: с1 маркируем как с2, а с2 как с1. Смысл в том, чтобы отклонение было одинаковым.

Теперь батарейку с соблюдением полярности соединяем с концами с1-с2, а омметр – на а1-а2.

Добиваемся того, чтобы отклонение стрелки на любой катушке было одинаковым. Перепроверяем еще раз. Теперь один пучок проводов (например, с цифрой 1) у нас будет началом, а другой – концом.

Берем три конца, например, а2, в2, с2, и соединяем вместе и изолируем. Это будет соединение звездой. Как вариант, можем вывести их в борно на клеммник, промаркировать. На крышку наклеиваем схему соединения (или рисуем маркером).

Переключение треугольник – звезда сделали. Можно подключаться к сети и работать.

Подключение скважинного насоса к электропитанию с блоком управления (блоком автоматики)

Прямое подключение насоса чревато быстрым выходом насоса из строя. Основная причина неисправности это работа насоса вхолостую при падении уровня воды.

Для несложных систем водоснабжения оптимальным вариантом является включение в схему водоснабжения готовых (заводских) блоков автоматики (пример на фото). Иногда, такие блоки называют, станциями управления глубинным насосом. Иногда гидроконтроллером. Они нужны:

Модели блоков различны и набор перечисленных функций может меняться. Блок автоматического управления скважинным насосом устройство нужное и именно по этому, солидные фирмы включают его в комплектацию насоса, чаще с ограниченным функционалом.

По виду блок автоматики (гидроконтроллер) достаточно компактен. Подключение тоже простое, а простую электрическую схему скважинного насоса с блоком управления можно представить так.

Однако, для более долгой работы блока автоматики лучше рассмотреть схему его подключения через контактор. Контроллер обеспечит одновременное включение блока автоматики с погружным насосом.

Схема смешанного подключения блока автоматики и реле давления

Для предотвращения эксплуатации помповой установки в режиме сухого хода, способной привести к выходу из строя функционирующую насосную станцию, используется блок автоматики. Бесперебойная работа подающего воду из скважины устройства обеспечивается установкой реле давления. На дополнительный прибор возлагаются функции защиты системы при непредвиденном снижении напора.

Варианты автоматических станций управления отличаются принципом работы. Повышенной надежностью характеризуется датчик уровня, устанавливаемый в процессе монтажа внутри скважины. Электронное устройство отслеживает изменения объема жидкости в водяной шахте, отдавая команду на остановку работы механизмов при критическом снижении показателей. Простейшей защитой, способной предотвратить эксплуатацию помпового агрегата в режиме сухого хода, является поплавковый выключатель.

Схема комбинированного подключения предусматривает монтаж следующих элементов:

• глубинный насос скважинный центробежного действия;
• расширительный бак вместимостью более 50 л, предотвращающий гидроудары в водопроводной магистрали;
• обратный клапан, облегчающий запуск электрической помпы за счет удержания воды в системе, препятствуя обратному оттоку;
• реле давления, предназначенное для отслеживания изменений напора жидкости;
• аксиальный манометр;
• поплавковый датчик, позволяющий или запрещающий запуск силового агрегата в зависимости от уровня воды в скважине;
• станция управления.

Подключение насоса к блоку автоматики позволяет предотвратить эксплуатацию оборудования в режиме сухого хода. В пространстве, не заполненном жидкостью, механизмы работают вхолостую, сокращая ресурс помпового агрегата.

Как подключить частотный преобразователь

Для подключения частотного преобразователя к оборудованию, прежде всего необходимо убедиться в том, что характеристики такого прибора подходят для работы с конкретным электродвигателем

Также важно, чтобы напряжение питающей сети позволяло использовать данный частотный преобразователь

При установке и подключении ЧП необходимо, чтобы условия эксплуатации соответствовали классу защищённости от влаги и пыли, а также были выдержаны все расстояния от движущихся частей машин и механизмов, от людских проходов и электрооборудования и аппаратуры.

Схема подключения ПЧ

Частотные преобразователи бывают как для трехфазных сетей, так и для однофазных. При этом к однофазной сети также можно подключать и трехфазный частотный преобразователь по схеме «треугольник», который дополнительно оснащен специальным конденсаторным блоком (при этом значительно падает мощность и понижается КПД устройства). Подключение же трехфазного преобразователя в соответствующей сети производится по схеме «звезда».

Управление частотным преобразователем может осуществляться с использованием контакторов, встроенных в различные релейные схемы, микропроцессорных контроллеров и компьютерного оборудования, а также вручную. Поэтому при подключении автоматизированных систем требуется участие специалистов по наладке такого оборудования.

Принцип подключения частотных преобразователей в целом одинаковый, но может несколько отличаться для разных моделей. Поэтому правильным решением будет перед подключением изучить инструкцию, сопоставить характеристики устройств и убедиться в том, что устройство подключается по схеме, предложенной производителем.

Для трехфазного электродвигателя

Для трехфазного электродвигателя принцип подключения следующий: к клеммным колодкам на выходе трехфазного частотного преобразователя подключаются фазные проводники к каждому выводу, а на вход подключаются фазы питающего напряжения. В данном случае всегда реализуется схема подключения «звезда» в двигателе. При подключении трехфазного двигателя через частотный преобразователь к однофазной сети применяют схему «треугольник».

Для однофазного электродвигателя

Для однофазного электродвигателя необходимо подключить фазный и нулевой проводник к преобразователю частоты, а обмотки двигателя подключаются к соответствующим клеммам на выходе частотного преобразователя. Например, обмотка L1 будет подключаться к клемме А преобразователя, обмотка L2 к клемме B, а общий провод к клемме C. Если применяется конденсаторный двигатель, то от частотного преобразователя фаза подключается к двигателю, а конденсатор обеспечивает сдвиг фаз.

Во всех случаях, при подключении частотных преобразователей и электродвигателей, всегда следует применять устройства защиты: автоматические выключатели и УЗО, рассчитанные на высокие пусковые токи, а также обязательно подключать заземляющий проводник к корпусам устройств

Также важно обратить внимание на сечение проводников электрокабеля, которым будет производится подключение – сечение должно соответствовать параметрам подключаемого частотного преобразователя и нагрузки

Смотрите это видео на YouTube

Что такое частотный преобразователь, основные виды и какой принцип работы

Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор

В чём отличия схем подключения обмоток электродвигателя звездой и треугольником

Схема работы устройства плавного пуска, его назначение и конструкция

Устройство, виды и принцип действия асинхронных электродвигателей

Как подключить однофазный электродвигатель — схема с конденсатором

Как подсоединить помпу к скважине и водопроводу

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
2. К аппарату подсоединяют трос, электрический провод, шланг.
3. Устройство плавно опускают в скважину.
4. Когда насос достигнет дна, его поднимают на полметра-метр.
5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.
