Разводка труб в ванной. Способы укладки коммуникаций и виды применяемых комплектующих

Монтаж редукторов

Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.
Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

• манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
• во время установки, стоит предусмотреть специальные отсекающие краны;
• нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

Как начать правильно

Схема разводки труб в туалете и ванной не должна составляться на глазок. Все результаты должны быть получены посредством точных измерений. В первую очередь нужно высчитать расход материалов и выбрать модель сантехники

Важно принять во внимание, что при раздельном туалете и ванной, разводка осуществляется в отдельности для каждого помещения, поскольку коммуникации связаны в общую систему и не существуют в обособленном порядке

Рис 1. Схема разводки

На следующем этапе понадобиться сделать пометку труб, которые надо подвести в будущем для каждого устройства. Для новичков в данной ситуации, можно представить следующую схему:

1. Ванная, либо душевая кабина.
2. Умывальник. Осуществляется подводка холодного и горячего водоснабжения
3. Унитаз. Подключение к холодному водоснабжению и общей канализации
4. Стиральная машина. Подвод канализационной системы и холодного водоснабжения.

Остается на основании полученных данных и замеров выстроить общую схему разводки труб канализационных и водоснабжения в ванной и туалете.

Какие понадобятся материалы и во сколько они обойдутся

Обращайте внимание при выборе труб на такие характеристики, как экологическая безвредность, способность выдерживать давление и температуру, сочетаемость с магистральным трубопроводом. Не забывайте учитывать и поправку на их стоимость

• Металлические трубы:
  • стальные — продолжают оставаться популярными благодаря прочности и теплопроводности;
  • медные — долговечные и абсолютно надежные, но стоят дороже.
• Пластиковые трубы:
  • полиэтиленовые — прочные, эластичные, но не выносят горячей воды;
  • поливинилхлоридные — неприемлемы для питьевой воды из-за того, что могут выделять токсичные вещества;
  • полипропиленовые — наиболее подходящий по всем параметрам вариант в условиях ванной комнаты, долговечны, пригодны для горячей воды.

Металлопластиковые трубы способны совмещать легкость пластиковых материалов с прочностью металла. Их рекомендуется применять при разводке коллекторным способом.

С чего начинается разводка труб

Многие начинающие мастера сразу берут в руки ключ и трубу, после чего приступают к делу. Такой подход к делу, даже для себя, является вовсе неправильным. Начинать работу нужно с того, что создаётся план или схема разводки, посредством которых определяется количество необходимого материала, просчитывается расход воды и затраты на покупки.

Начинается выполнение схемы с того, что выбирается перечень оборудования, которое планируется разместить в санузле. Если в квартире или доме ванная комната и туалет разделены между собой, то разводка труб будет выполняться отдельно для каждой комнаты. В совмещённом санузле все намного проще, так как схема понадобится только одна. Как только принято решение, какие сантехнические потребители будут размещены в ванной комнате и туалете, можно перейти к этапу выбора трубопровода соответствующих размеров для канализации.

Для этого имеются уже готовые таблицы, в которых представлена вся необходимая информация для выбора канализационных труб.

Подача воды выполняется с помощью нескольких диаметров трубопровода, составляющие ½ и ¾ дюйма. Составляя схему, нужно ориентироваться на следующие значения:

• для душевой кабины и ванной нужно подводить два трубопровода: горячее и холодное водоснабжение, а также канализация;
• умывальник и раковина также нуждается в подведении двух труб подачи воды и канализации;
• к биде подключается горячая и холодная вода, а также канализация;
• к унитазу подводится только холодная вода и канализация;
• если в ванной размещается стиральная машинка, то к ней подводится холодная вода и канализация.

Чтобы произвести точные расчёты, нужно расчертить схему в соответствии с размерами комнаты. На схеме нужно распределить все потребители сантехники, после чего приступать к расчёту необходимого материала. На схеме обозначаются все планируемые к подключению потребители, распределяя их канализационное подключение следующим образом:

1. Ближе всего к центральному стояку должен располагаться унитаз. Он должен располагаться на коротком расстоянии от слива, что позволит избежать засоров в трубопроводе, а также неприятного запаха.
2. Рядом с унитазом монтируется при помощи соответствующих фитингов слив для ванной, душевой кабинки, а также умывальника и раковины.
3. Слив стиральной машинки можно вывести в виде отдельного отверстия в центральном стояке.

Разводка труб канализации должна иметь соответствующие уклоны, что позволит исключить образование засоров в трубопроводе.

Первоначально рекомендуется выполнить прокладку канализационных труб в ванной, после чего приступать к монтажу водопровода. Специалисты могут выполнять прокладку водопровода и канализации параллельно, однако этого делать не рекомендуется начинающим мастерам, так как могут проявиться недоработки.

Выбор труб

Чтобы корректно своими руками провести монтаж водопровода в своей квартире, советуют применять либо металлопластиковые трубы, либо же чисто пластиковые.

Что касается использования стальных или медных вариантов, то от них лучше отказаться, ведь для работы с ними необходимо не только умение, но и дополнительные травмоопасные инструменты, чтобы резать, проводить сварку и изгибы.

При этом они остаются самым лучшим вариантом для создания системы водоснабжения. На их стенках в процессе использования не появляется никаких отложений, а достаточно маленькая теплопроводность дает возможность применять такие трубы для обеспечения горячего водоснабжения.

Из всего разнообразия пластиковых труб лучшими по соотношению цена/качество считаются полипропиленовые трубы. Для пайки полипропиленовых труб используют специальный «паяльник», которым научиться пользоваться очень просто.

Определяем способ монтажа

Разводку труб в ванной можно проводить следующими способами:

• открытая прокладка;
• скрытая укладка;
• комбинированный способ.

Каждый может выбрать тот или иной способ, исходя из своих предпочтений.

Открытая прокладка

Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:

1. Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
2. Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.

Наряду с преимуществами есть и существенные недостатки:

Трубопроводы в открытой разводке могут быть неосторожно повреждены.
Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.

Скрытая укладка инженерных коммуникаций

В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой

К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Реализация проекта

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин.

Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, медные трубы, трубы из нержавейки и полипропиленовые трубы в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны.

Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Схема

Прежде всего, необходимо грамотно составить схему разводки будущей системы.

Она сама по себе предполагает, что все трубы будут подключаться к коллектору через специальные шаровые краны.

На бумаге необходимо прорисовывать не только схему разводки, но и все, даже, казалось бы, незначительные моменты, к которым можно отнести:

• места установки, а также размеры сантехники;
• точную длину и положение всех труб;
• места поворотов, а также углов изгиба труб;
• где будут находиться водяные фильтры и счетчики;
• максимально возможный в каждом месте диаметр коммуникаций;
• количество фитингов.

Это важно: начинать и проводить все этапы монтажа можно только после полного отключения от центрального водоснабжения

Водопровод на коллекторах

Процесс сборки коллекторного водопровода выглядит следующим образом.

К центральной трубе подключают запорный вентиль шарнирного типа. На вентиль монтируют фильтрующий элемент для грубой очистки воды. К фильтру грубой очистки подключают счетчик, фиксирующий расход воды. После счетчика устанавливают фильтрующий элемент для более тонкой очистки воды.

За фильтром тонкой очистки монтируют клапан обратного давления – он препятствует оттоку жидкости в центральную трубу при отсутствии напора. К клапану подключают коллектор, из которого выходит несколько отводов с собственными или подключаемыми вентилями. К отводу коллектора подключаем трубопровод к конкретному потребителю (крану).

Поэтому, подбирая коллектор, нужно ориентироваться на число кранов в доме.

Указанную процедуру повторяют два раза – для трубы с холодной и трубы с горячей водой. Если центральная труба одна – только холодная, то к первому коллектору подключают ввод на водонагреватель. В свою очередь, вывод из водонагревателя вводят в отдельный коллектор, который будет раздавать горячую воду.

Например, в стандартной квартире коллектор лучше всего установить в туалете, за сливным бачком. В этом случае расстояние до первого потребителя (сливной бачок) и до второго потребителя (ванная комната) будет минимальным.

Как разработать схему разводки?

Профессионально разработанный план преобразования санузла является ключевым моментом при создании комфорта и уюта в жилище в принципе. Ведь разводка труб в квартире является единой системой, а значит, все ее элементы должны быть таким образом «увязаны» между собой, чтобы эксплуатация каждого из них по отдельности была максимально функциональной и эффективной.

Что же касается санузла, так правильная разводка труб в ванной даже при минимальных габаритных размерах превратит ее в уголок комфорта и релаксации. Для начала разрабатывается четкая схема расположения всех сантехнических изделий, к которым будет подводиться тот или иной трубопровод. Здесь нужно заметить, что если туалет является отдельным помещением, то разводка труб в туалете должна выполняться в комплексе с санузлом.

Успех разводки обеспечивается правильно выполненной схемой

Прежде чем вы ознакомитесь со всеми нюансами правильной разводки, предлагаем посмотреть наглядный пример хорошо выполненной работы

Обратите внимание – так выполнять разводку труб в санузле не нужно!

Неспециализированная классификация

Водопроводные тройники, муфты, переходники, краны, смесители, шланги и многие другие элементы сейчас активно используются при монтаже водонесущих контуров. Любая из таких деталей делает свою функцию, но все же условно возможно поделить целый ассортимент на пара многочисленных групп:

Категория деталей	Функции и особенности конструкции
Соединительные	Употребляются для стыковки труб однообразного либо различного диаметра. Соединение может осуществляться как по прямой линии, так и под углом. Кроме этого вероятно разветвление контура на пара частей. Главное требование – обеспечение надежности, максимально приближенной к надежности монолитного трубопровода.
Запорные	К данной категории относятся краны, клапаны и смесители. Фурнитура делает функцию временного перекрытия трубного просвета. В закрытом состоянии устройства должны надежно блокировать ток воды, но наряду с этим они же должны снабжать стремительное открытие и поступление жидкости или в участок системы, или в точку потребления.
Измерительные	Встраиваются в трубопровод на этапе его монтажа или подключаются к особым выводам. Используется для измерения параметров потока воды – скорости движения, напора, температуры и т.д. Для большинства таких устройств характерна большая цена, что связано с высокой сложностью их изготовления.
Дополнительные	Категория, в которую довольно часто выделяют компоненты, не вошедшие в прошлые группы. К дополнительным деталям довольно часто относят разные шланги, заглушки, водопроводные затворы и т.д.

Помимо этого, существует кроме этого классификация фурнитуры по материалу изготовления. В большинстве случаев, все изделия разделяют на железные, пластиковые и комбинированные.

Типы разводки инженерных коммуникаций

Для установки труб и компонентов системы используют коллекторную или последовательную разводку. Последняя применяется в относительно небольших помещениях площадью до 8 м² для обслуживания до 5 точек водозабора. Если их количество больше, а расстояние между ними свыше 1,5 метра, нужна коллекторная разводка инженерных коммуникаций.

Разводка последовательного типа

Подключение к точкам водозабора происходит последовательно. Это упрощает прокладку труб в ванной комнате, снижает затраты на обустройство. Последовательность подключения зависит от расположения сантехнических приборов, точек водозабора. Обычно сначала по схеме идет унитаз, затем ванная (душ) и раковина.

Особенности схемы последовательной разводки труб в ванной:

• при одновременном включении воды возможно снижение напора;
• установка трубопроводов в нижней части стены, реже применяется лучевая схема с монтажом на черновом полу;
• возможно обустройство в помещении с готовым ремонтом.

Монтаж магистралей поверх кафельной плитки или другого декоративного покрытия немного уменьшит полезный объем помещения. Но если проложить трубопроводы в нижней части стены, у пола, это не будет критично.

Коллекторный тип разводки

К центральным стоякам холодной и горячей воды подключаются коллекторы. От них идут отдельные магистрали к каждой точке водозабора. Происходит равномерное гидравлическое распределение, не снижается напор даже при всех включенных сантехнических приборах. Недостатки – сложный монтаж, большой расход материалов.

Что нужно знать о коллекторной разводке труб в ванной:

• стабилизация давления в системе;
• возможность отключения одного или нескольких приборов;
• схема оптимальна для скрытого монтажа.

Коллекторы располагаются в специальной нише, дополнительно можно подключить манометры для контроля давления. Для каждой магистрали необходимо установить запорную арматуру. Сумма диаметров магистралей должна равняться сечению коллектора.

Начало работы — демонтаж существующего водопровода

При всей кажущейся простоте разборка существующего водопровода имеет свои хитрости.

Перво-наперво, конечно, перекрываем воду. Вторым шагом следует разборка соединений на резьбе. Это как минимум:

• гайки счетчиков, гибких шлангов к смесителям и бачку унитаза, гайки на эксцентриках смесителя ванной;
• муфты и сгоны соединений и вентилей.

Рекомендую: Установка, замена и демонтаж унитаза своими руками

Для перечисленного хватит газового и разводного ключей. Дальше в игру вступит «болгарка».

Совсем уж «крошить» трубопровод ни к чему. Обычно чтобы куски водопровода без проблем можно было вытащить из санузла и отвезти на металлолом хватает трех, четырех резов.

Бывает так, что металлические соединения не откручиваются, но попробовать нужно обязательно. Если не получается придётся срезать трубу болгаркой и по новой → нарезать резьбу, что бы подключится к старому металлическому соединению. Если стояки пластиковые, то и беспокоится не о чем.

Процесс создания системы

Любая работа начинается с подготовки инструментов. И этот случай не исключение, поэтому необходимо позаботиться о:

• паяльнике;
• разводном ключе;
• ножницах по металлу и зачистке торцов труб;
• маркере;
• измерительной рулетке.

Прокладка канализации

Инструкция подразумевает под собой следующие действия:

• В первую очередь необходимо перекрыть воду в системе.
• Начинается весь процесс с установки шарового крана на основной кран стояков. При помощи него в дальнейшем при необходимости можно будет перекрыть подачу воды, фильтр или счетчик.
• После этого трубы прокладываются до самого санузла. Перед тем как приступить к сварке, следует подготовить отрезки. Для чего от общей длины трубы вымеряют необходимое расстояние и отрезают заготовку. Когда необходимое количество элементов будет заготовлено, необходимо зачистить торцы, таким образом, чтобы на их поверхности не оставалось никаких шероховатостей. Если пренебречь данным условием и не удалить заусеницы, то во время не будет достигаться необходимая герметичность, а значит, со временем от постоянного водяного давления, на местах стыков появится течь.
• После данной процедуры переходят к самой пайке. В зависимости от имеющегося диметра, каждому элементу может понадобиться свое время:

1. сечение равно 4 см – время для нагрева 12 сек.;
2. диаметр 3,2 см – нагрев 8 сек.;
3. если калибр 2,5 см – продолжительность обработки – 7 сек.;

4. при в 1,62 см – время, необходимое для нагрева, составляет 5 сек.

Как только трубы разогреты, их соединяют между собой

На этом этапе важно контролировать, чтобы торцы входили в фитинг ровно, без перекосов. Для того чтобы детали соединились, хватает буквально пол минуты

Если есть необходимость делать поворот водопровода, то для этих целей заранее должны быть подготовлены угловые муфты и тройники, которые позволяют создать необходимый угол наклона. Лучше всего чтобы в ванной комнате присутствовал кран перекрытия, так как если где-то прорвет трубу, будет возможность избежать затопления, вне зависимости от того частный ли это дом или квартира.
Для подключения сантехнических приборов предназначены смесители, которые устанавливаются уже в последнюю очередь. Данные приборы помогают соединить водопровод и технику, например, стиральную машину, душевую кабину и т.д.

Как только вся система будет установлена, а все дополнительные элементы будут находиться на своих местах, следует проверить исправность и качество пайки. Для этого попросту запускают воду. Если трубы проводились в труднодоступных местах и наблюдать за вероятной течью нет возможности, то можно положить салфетку или кусочек туалетной бумаги под места соединений. После того как запустится система, нужно достать бумагу и осмотреть на наличие мокрых пятен.

Хотелось бы отметить, что самостоятельная прокладка труб в ванной комнате – дело достаточно ответственное. Если купить некачественные материалы или не соблюдать основные этапы монтажа, то риск получить некачественную систему очень велик. К тому же вероятность того, что такой трубопровод долго не прослужит, тоже есть. А это уже чревато последствиями, как минимум придется делать ремонт в санузле, а если еще и затопить соседей снизу (когда система делалась в квартире), то придется выделять деньги еще и на их ремонтные работы.

Составление схемы ↑

Работы по монтажу водопроводной системы частного дома начинаются с подбора необходимых материалов и инструментов. Чтобы их правильно выбрать, нужно спланировать количество магистралей, определить место их нахождения и выявить точки подключения.

Создание схемы разводки – это начальный этап в создании функциональных и рабочих коммуникаций.

По типу подключения различают следующие варианты:

• присоединение к централизованной канализации. Устанавливают в квартирах или частных домах;
• организация автономной станции. Монтируется в загородной недвижимости при наличии на участке собственной скважины.

В первой варианте спланированную систему водоснабжения адаптируют под существующие параметры подачи воды.

Чтобы получить работающую и эффективную схему, при планировании подключения магистрали к центральной станции, надобно учитывать такие моменты:

• выбрать схему трубопроводных сетей. Различают коллекторную или последовательную разводка труб;
• определить способ прокладки изделий – скрытый или наружный. Выбор способа зависит от нахождения сантехники или бытовых приборов;
• выявить все точки, из которых будет осуществлять забор воды;
• выполнить расчет необходимых материалов, деталей и определить диаметр труб. К дополнительным элементам относят: переходники, счетчики, запорную арматуру, вентили, фитинги, грубые и легкие фильтры для воды. На этом этапе выбирают методы соединения и стыковки изделий;
• запланировать аварийные краны, задвижки для построения прочной и безопасной системы.

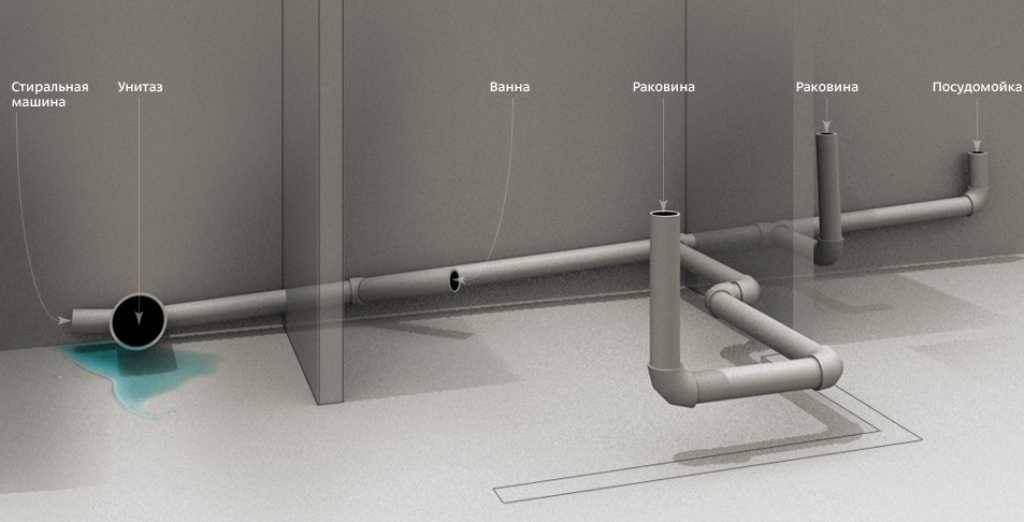

Фото: схема углов стояка и разводки канализации

При организации автономной системы канализации необходимо следовать перечисленным факторам.

Помимо них добавляются такие моменты:

• высчитывается максимальная нагрузка, которая будет оказываться на водопровод, с учетом параметров оборудования, которое будет расположено в ванной;
• для строений, имеющих 2 и более этажей нужно выполнять распределение воды по всей сети. Расчеты при этом проводят по вертикальному водяному столбу.

На этом этапе решают каким образом будет подаваться горячая вода

Приняв во внимание все данные, проектировщик готовит чертеж будущей схемы. Он должен подробно отображать все важные моменты

На нем должны быть отмечены горячие магистрали красным цветом, холодные – синим, указано количество необходимых материалов и их вид, а также точки подключения.

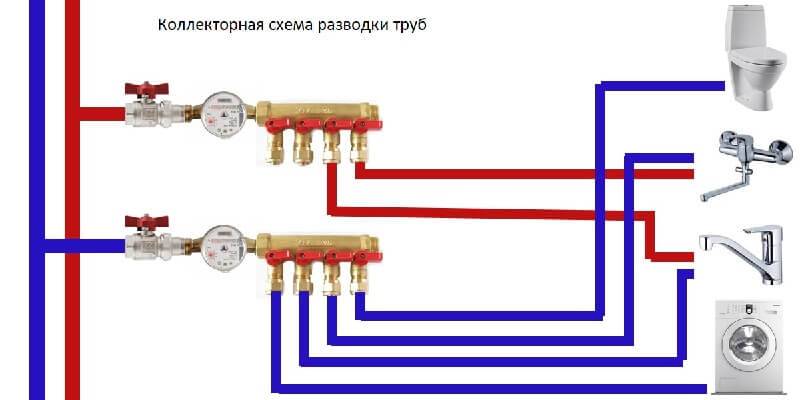

Фото: коллекторная схема

Схема укладки труб в ванной

После того как вы определились с количеством оборудования и местом их приблизительной установки, перед тем как сделать разводку в ванной необходимо всё это оборудование приобрести, детально изучить их инструкции по подключению и записать габаритные размеры. Далее сделайте пометки в ванном помещении и условно обозначьте места расположения этих предметов для наглядности.

На следующем этапе создается схема разводки труб в ванной на обычном листе бумаги. Создавая предварительный план, для того чтоб избежать различных ошибок и не усложнять процесс монтажа, рекомендуется пользоваться специальными правилами разводки. В этих правилах рекомендуется:

• подводка труб в ванной (по возможности) должна иметь как можно меньше пересекающихся между собой магистралей;
• в случае с открытой укладкой, старайтесь систему водопровода укладывать вместе с трубами канализации максимально близко, это позволит уменьшить оббьем скрывающего короба;
• при составлении плана, разводка в ванной комнате должна обеспечивать свободный доступ ко всем соединениям с установленными гибкими шлангами;
• старайтесь основные трубы укладывать на полу, а отводящие магистрали к потребителям направлять вертикально вверх не допуская косых линий.

Если вы будете проделывать всю работу самостоятельно, то старайтесь сделать так, чтоб прокладка сантехники в ванной была максимально простой и с минимальным количеством соединений.

После того как схема составлена и все места установки потребителей определены, можно приступать к проделыванию канавок в стенах и укладке водопроводных магистралей. Разводка воды в ванной комнате с использованием ПВХ труб может проводиться в обоих направлениях, от крайнего потребителя к стояку или от основного стояка к потребителю. Для качественного соединения нам потребуется специальный паяльник для горячей прессовки, если мы не делаем разводку труб в ванной на коммерческой основе, то такой инструмент покупать совсем не обязательно, можно просто взять его в аренду.

https://youtube.com/watch?v=8jOI8k-KkUk

Монтаж коллектора и водопроводных труб

Обычно подобные аппараты имеют всего четыре вывода. Именно поэтому, чтобы подключить значительное количество устройств одновременно, потребуется сразу несколько таких устройств.

При этом стоит установить для каждого прибора отдельный шаровой кран, чтобы при отключении одного, остальные могли работать в прежнем режиме.

Предварительно нарезав трубы подходящего размера, по составленной схеме разводки можно приступать к их монтажу. Все соединения свариваются специальным «паяльником», весьма простым в использовании.

После этого система тестируется на наличие протечек и бракованных участков и при обнаружении таковых, стоит перекрыть воду и переделать конкретный участок. Если все нормально, то можно начинать её использовать.

Смотрите видео, в котором специалист подробно раскрывает важные моменты, возникающие при монтаже коллекторной разводки труб водоснабжения в квартире:

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

• полипропилен;
• ПВХ;
• металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

1. В случае поломок можно легко отремонтировать поврежденные участки.
2. В местах пайки нет зауженностей.
3. Долговечность.
4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

Виды разводки труб в ванной комнате

Чтобы сделать разводку труб в туалете и ванной можно использовать три различные схемы: коллекторную, последовательную или систему с проходными розетками. Последняя имеет ограниченное применение и используется только в частных домах.

Поскольку требует монтажа дополнительного насоса, который предназначен для подпора воды, и предполагает укладку трубопровода большей, чем у аналогов длины. Наиболее часто используются две первые схемы.

Рассмотрим их более подробно.

Коллекторная схема разводки труб в ванной предполагает подключение каждого потребителя через индивидуальную подводящую пару, что очень удобно и практично

Коллекторная

Предполагает параллельное подключение каждого сантехнического прибора к магистральным трубам. Считается наиболее практичным и надежным вариантом, поскольку каждый потребитель подключен через индивидуальную подводящую пару.

В результате подача воды к оборудованию может быть отрегулирована с помощью кранов, а при необходимости и полностью перекрыта. Подводящие трубы в коллекторной разводке имеют минимальное количество соединений, есть возможность проведения скрытой прокладки.

Регулирующие краны помещаются на небольшой коллектор, который обычно убирается в специальный шкаф.

Преимущества такой разводки очевидны: ремонт или сервисное обслуживание сантехнического оборудования может проводиться поочередно, без отключения ванной комнаты от водоснабжения.

Есть у системы и недостатки. Прежде всего, это достаточно затратный вариант, поскольку на каждое подключение к коллектору понадобится приобрести и установить запорные краны. Кроме того, сама разводка получается более сложной и требует точного расчета.

Обычно коллекторную систему проектируют и выполняют профессионалы.

Запорную арматуру удобно убрать в специальный коллекторный шкаф, который можно вмонтировать в стену. Так он будет совершенно незаметен и не испортит общий вид комнаты

Последовательная

Выполняется путем последовательного подключения каждого сантехнического объекта к основной магистрали через отдельный тройник. Подходит исключительно для помещений с небольшим количеством потребителей.

Может быть выполнена после того, как в санузле окончены отделочные работы, поскольку реализуется преимущественно открытым способом. Последовательная разводка предельно проста и отличается компактностью и небольшим количеством соединений.

В процессе монтажа магистраль прокладывается от одного прибора к другому с выводом подводящих труб из тройников. Очень экономичный по количеству труб и дополнительных материалов вариант. Недостатком системы считается ее возможная неудовлетворительная работа в случае активации большого количества точек забора воды.

Например, при наличии в схеме разводки стиральной машины, унитаза, бойлера, смесителей на ванну и на раковину при их одновременном или даже частичном включении может возникнуть дефицит напора воды, что приведет к некорректному функционированию оборудования.

Возможные ошибки

Во время монтажа можно допустить некоторые ошибки, которые после повлекут неприятные последствия. Ведь, качественно выполненная разводка труб в туалете и ванной, избавит вас от будущих неприятностей с протечками, давлением, образованием воздушных пробок и т.д.

Поэтому не помешает тщательно изучить всю имеющуюся информацию о материалах, способах их соединения.

Если применяется последовательное подключение, нужно следить за нормализацией давления воды

Один из вариантов решения этой проблемы — установка труб с большим диаметром в точке состыковки.
Важно сделать несколько кранов на случай аварийной ситуации. Особенно они уместны ниже мест соединений

Нельзя допускать прямых углов в местах соединений.
Система водоснабжения должна быть герметичной, поэтому гибкие шланги лучше не использовать. Горячую и холодную магистраль нельзя пересекать между собой. Лучше разместить их рядом параллельно друг другу.
