Циркуляция теплоносителя в комбинированной (разветвлённой) системе отопления
Начнём разбор циркуляции теплоносителя со сложной системы – тогда с простыми схемами вы разберётесь без проблем.
Вот схема такой системы отопления:
В ней три контура:
1) котёл – радиаторы — котёл;
2) котёл – коллектор — водяной тёплый пол — котёл;
3) котёл – бойлер косвенного нагрева — котёл.
Во-первых, обязательно наличие циркуляционных насосов (Н) для каждого контура. Но этого мало.
Чтобы система работала, как мы того хотим: бойлер отдельно, радиаторы – отдельно, нужны обратные клапаны (К):
Без обратных клапанов, допустим, мы включили бойлер, однако и радиаторы «ни с того, ни с сего» начали греться (а на дворе лето, нам всего-то нужна была горячая вода в водопроводе). Причина? Теплоноситель пошёл не только в контур бойлера, который нам сейчас нужен, а и в контуры радиаторов. А всё потому, что мы сэкономили на обратных клапанах, которые не пропустили бы теплоноситель, куда не надо, а позволили бы каждому контуру работать, независимо от других.
Даже если у нас система без бойлеров и не комбинированная (радиаторы + водяной теплый пол), а «только» разветвлённая с несколькими насосами, то и тогда на каждую ветку ставим обратные клапаны, цена которых однозначно меньше, чем переделка системы.
Устранение неисправности теплого водяного пола
Ремонтные работы при выявлении обрыв в теплом полу строятся по определенному алгоритму
Здесь важно то, что практически все основные элементы системы отопления находятся в зоне доступа. Порядок действий в ситуации, когда требуется устранить течь в водяном контуре, следующий:
- останавливается подача воды в водяные контуры. Для этого используются все краны подачи на коллекторе ( вы не знаете в каком именно контуре произошел обрыв);
- если повреждение вызвано работой инструмента, то вам уже легче, вы знаете, где находится место протекания;
- место протекания освобождается от стяжки и строительного мусора;
- удалять остатки бетона, делать доступ к поврежденной трубе следует аккуратно. Работать перфоратором надо пошагово, откалывая мелкие фрагменты стяжки в радиусе (10-15 см) от поврежденного участка.
На этом первый этап ваших действий заканчивается. Теперь, когда перед вами место повреждения, вся задача сводится к опрессовке водяного контура. Для этой цели вам понадобятся ножовка или ножницы по металлу. Края обрезанной трубы тщательно отмываются от грязи, стружки и мусора. Края труб разворачиваются специальной разверткой. Это проводится для выравнивания отверстия и что бы после. Надетый фитинг не сполз. Только теперь можно на обрезанную трубу надеть фитинг и запрессовать его. Далее аналогичным образом проводится подготовка и опрессовка другого конца поврежденной трубы.
На место поврежденного участка устанавливается подготовленный кусок трубы идентичного диаметра и размера, ненамного превышающий длину удаленного фрагмента.
Завершив монтаж и устранив место обрыва, можно приступать к запуску в систему трубопровода воды. Если все в порядке и никаких побочных эффектов в работе водяного контура не прослеживается, можно приступать к восстановлению стяжки.
На видео можно посмотреть, каким образом устраняется протечка водяного контура
Включается, но не нагревает
Вторая популярная поломка тепловентилятора – дует, но не греет воздух. В этом случае причиной неисправности, скорее всего, является нагревательный элемент – спираль либо керамический ТЭН. Тут все просто – мультиметром проверяете сопротивление в цепи и если где-то происходит обрыв, нужно заменить нагревательный элемент на новый. Иногда случается так, что обогреватель перестал греть, т.к. поврежден один из участков спирали. В этом случае можно постараться выполнить ремонт тепловентилятора своими руками, соединив нихромовую спираль.
Также не редкий случай, когда причиной поломки является все тот же предохранитель. Если тепловентилятор не греет теплом, проверьте предохранители по технологии, предоставленной выше.
Помимо этого, часто выходит из строя биметаллический терморегулятор (показа на фото красной стрелкой). Для ремонта нужно всего лишь самому зачистить его контакты до металлического цвета и самостоятельно прогреть паяльником. Терморегулятор должен вести себя следующим образом: при нагревании контакты должны разомкнуть цепь, при остывании снова замкнуть. Если устройство работает не так, попробуйте вручную замкнуть регулятор температуры и подключить обогреватель к сети. Если она рабочий – должен происходить нагрев спирали.
Как отремонтировать водяной пол
После определения места протечки, выполняется ремонт трубопровода. Выполнить устранение протекания можно самостоятельно. Для этого потребуется наличие специального инструмента и соблюдение следующих этапов ремонта:
- Если в трубопровод попали сверлом или кругом болгарки, нельзя вынимать инструмент, пока из системы не была спущена вода.
- Снимается слой стяжки рядом с локализацией протечки. Ремонт пола без вскрытия невозможен, но можно обойтись «малыми жертвами», при условии точного определения места разгерметизации. Стяжка легко снимается перфоратором с насадкой «лопатка».
- Место расчищается. Концы поврежденной трубы изолируются и загибаются кверху, чтобы избежать попадания мусора.
- Край одной из труб развальцовывается. После этого на него надевается фитинговое соединение. Для прочности кусок трубы запрессовывается. После этого операцию повторяют со вторым куском трубы. В конце концов, полностью заменяется поврежденный участок водяного контура.
- Выбоина заливается стяжкой. Лучше всего клеевой массой для теплых полов.
Если для контура использовались металлические трубы, то решение проблемы пробития состоит в устранении течи без монтирования дополнительного участка. Протечка устраняется методом сварки или пайки.
Технология ремонта протечки может несколько отличаться в зависимости от используемого материала, времени эксплуатации водяного контура и других факторов.
Как защитить водяной пол от протечки
В первую очередь защитой от протечек является аккуратность во время проведения финишных работ по укладке напольного покрытия. Было бы неплохо расчертить места прохождения труб на схеме и потом тщательно придерживаться схемы. Еще одним способом избежать разгерметизации является соблюдение правил эксплуатации и использование качественного трубопровода.
Хотя, кажется, что за хорошие пластиковые трубы придется заплатить намного больше, стоимость устранения протечек водяного отопления под полом, с учетом испорченных отношений с соседями, нервами и частичной заменой напольного покрытия, превысит любые затраты. Трубы, которые заливаются в пол, должны быть сплошными, не допускается использование стыков.
Все эти меры позволят снизить вероятность возникновения протечек и необходимость в проведении ремонта теплых водяных полов своими силами или с помощью привлеченных специалистов.
Почему течет теплый пол?
Причин достаточно много. Самая распространенная – бракованная труба. Часто продукция неизвестных производителей имеет неоднородную толщину: при повышении температуры и давления теплоноситель разрывает слабые места и находит выход. Вторая причина – некачественное соединение труб. Профессиональные строители при монтаже систем рекомендуют клиентам не экономить и укладывать под полом цельные куски, выводя фитинги наружу. Третья причина – ошибки монтажников. На трубу могли наступить, упустить молоток или что-то тяжелое, от чего она деформировалась и появились микротрещины. Определить повреждение на глаз не удастся, поскольку визуально она целая, но может лопнуть в любой момент. Четвертая причина – ошибки в заливке стяжки. Как видите, риск получить какой-либо дефект достаточно велик.
Видео 1. Поиск скрытой протечки в теплом полу при помощи тепловизора.
Что делать, если прорвало теплый пол?
Главное – вовремя обратиться к специалистам, которые помогут Вам оперативно выявить свищ в полу максимальной точностью, определить его характер и природу, а так же причину возникновения и дать грамотные рекомендации по локализации и устранению данного дефекта, с наименьшими затратами времени, сил и средств.
Если трещина небольшая и в день уходит около стакана воды, то у вас есть время и особо переживать не стоит, даже если утечка произошла в разгар отопительного сезона. Будем надеяться, что у вас работали профессиональные строители, и они установили запорные краны на каждый участок теплого пола. Просто отключите его от системы отопления и свяжитесь с техническим специалистом компании «МосТеплоАудит» для качественного решения данной проблемы. В любом случае придется снимать покрытие, разбивать стяжку и ремонтировать трубу, но обратившись в нашу компанию, техники определят место протечки с точностью до нескольких миллиметров и Вам не придется ломать и вскрывать всё — и это главное.
Виды полов с подогревом
Полы с подогревом образно говоря разделяют на 3 группы в зависимости от применяемых теплопередающих компонентов:
Гидравлический теплый пол передает тепло конкретно поверхности из бетона от металлополимерных труб, в середине которых течет горячий тепловой носитель. Чтобы система функционировала, гидроконтур подсоединяют к магистральному отоплению или подогревают тепловой носитель с помощью котла.
Гидравлический теплый пол
В электрической системе в роли элемента нагрева выступает отделенный провод, укладываемый по заданной схеме на нагреваемую поверхность. Это может быть и длинномерное изделие, и уже готовые маты, в которых провод с самого начала уложен с некоторым шагом. Для поддержки необходимого температурного эксплуатационного режима система оборудуется терморегулятором.
Инфракрасные модели относятся к числу прогрессивных. Их разрешается класть фактически под различные варианты покрытия пола. По мнению докторов, создаваемое инфракрасное излучение оказывает хорошее действие на человеческое здоровье.
Внимание! У практически всех видов пола с подогревом собственные специфики. Причины отказа в каждом определенном случае монтируются индивидуально в зависимости от рабочего принципа системы
Ошибки при монтаже теплого пола
Рассмотренные ошибки помогут понять конструктивные особенности данного способа обогрева, и выявить проблемы его эксплуатации в дальнейшем. Основные ошибки теплых полов связаны:
- С недостаточным утеплением чернового основания, именно того, на которое будет осуществляться укладки труб теплого пола;
- С большими перепадами поверхности, из-за чего трубы уложены неровно, и в них собирается воздух;
- С отсутствием демпферной ленты, по периметру того помещения, в котором был выполнен монтаж теплых полов;
- С неправильной толщиной стяжки теплого пола (слишком толстой или наоборот, слишком тонкой);
- С отсутствием пластификаторов, которые должны добавляться в цементный раствор при заливке теплого пола;
- Гидравлические ошибки: длина одного контура теплого пола слишком большая, поэтому циркуляционный насос, не в силах прокачать теплоноситель.
Кроме того, многие монтажники во время укладки теплых полов игнорируют некоторые правила, например, не отступают правильное расстояние от стен и дверей, в результате чего, труба теплого пола может быть пробита в момент крепления плинтусов или напольных материалов.
И даже если в трубу был закручен саморез, как правило, течь проявит себя не сразу, а только после того, как сгниёт метизное изделие. Поэтому, уже через несколько лет эксплуатации теплого пола, как раз и возникают вопросы о том, как найти в нем утечку.
Это интересно: Главное о терморегуляторах: управляющих элементах систем тёплого пола
Причины утечки
Важно не только обнаружить протечку теплоносителя в системе отопления, но и понять по каким причинам она возникла. Ситуации, по которым монометр на котле может показывать низкое давление следующие:
- нарушение герметичности соединений в результате коррозии труб, износа прокладок или ослабления резьбовых соединений;
- термическое расширение и сужение фитингов. Когда теплоноситель достигает определенной температуры, металлические части расширяются, но стоит воде остыть, как металл фитингов сужается и начинает пропускать жидкость;
- смена теплоносителя в трубах. Если сначала использовалась вода, а потом решили влить в систему антифриз, уплотнители могут расшириться, затем подсохнуть;
- избыточное давление в системе отопления из-за слишком маленького расширительного бака. Это может привести к трещинам в трубах.
Кроме этого утечка возникает в результате неправильного монтажа или эксплуатации. Особенно это касается металлопластиковых магистралей, которые чувствительней к любым нарушениям технологии монтажа.
Инфракрасное покрытие
Инфракрасные пленочные полы являются самым модернизированным способом обогрева. Однако при их монтаже тоже могут возникнуть определенные нюансы.
Подключение системы к сети осуществляется проводами, прикрепленными к медной шине, идущей по всему краю пленки. Они соединяются при помощи зажимов. При недостаточном контакте происходит окисление металла. Постепенно цепь обрывается, и пол может переставать греться. Для исправления ситуации контакт необходимо заменить и надежно закрепить.
Необходимо тщательно закреплять контакты, чтобы избежать их окисления
- Пленочные полы регулируют степень нагрева при помощи терморегулятора. Соответственно выход его из строя приводит к неправильной работе полов. Это легко ремонтируемый узел.
- При ухудшении качества отопления проверка теплого пола производится измерением потребляемым устройством тока. Отклонение от заданного в паспорте более 10% свидетельствует о поломке нагревательных элементов. Поломанную ленту можно только заменить. Временно можно добавить температуру нагрева оставшихся элементов при помощи терморегулятора. Однако это временная мера.
Существует ряд причин поломки, присущих всем видам полов:
- Изначально необходимо проверить правильность подключения теплого пола непосредственно к сети. Только убедившись в наличии входного напряжения можно дальше искать поломку.
- Основной причиной теплопотерь является маленький слой или полное отсутствие теплоизоляции. Тепло уходит вниз (греет соседей или землю), а не греет пол. Необходимо при монтаже учитывать условия работы полов.
- Измерив сопротивление теплого пола, можно легко посчитать его мощность. Сравнив расчетную величину с паспортной, можно с уверенностью сказать о наличии коротких замыканий и повреждений изоляции (мощность больше паспортной) или обрывах кабеля (мощность меньше).
Теплый пол считается низкотемпературным обогревателем. Максимальная температура поверхности составляет 30°С. При более высокой температуре может испортиться напольное покрытие (ламинат, паркет).
При использовании двух датчиков тепла нагревание в комнате происходит эффективнее
Как работает теплый пол – основной принцип
Знание об основных принципах работы и конструкции системы поможет быстро обнаружить поломку и ликвидировать ее. Встроенная в конструкцию пола система обогрева, обеспечивает равномерный обогрев поверхности. Популярность такой системы обеспечена тем, что тепло распределяется по периметру пола и равномерно прогревает все помещение.
Подключение водяного пола
Наиболее распространены две разновидности теплого пола – водяной и электрический. Принцип работы электрической системы заключается в том, что в стяжку или непосредственно под финишную отделку монтируется электрический кабель, за счет нагрева которого происходит обогрев пола. Управление системой осуществляется при помощи терморегулятора. При его перегреве происходит автоматическое отключение.

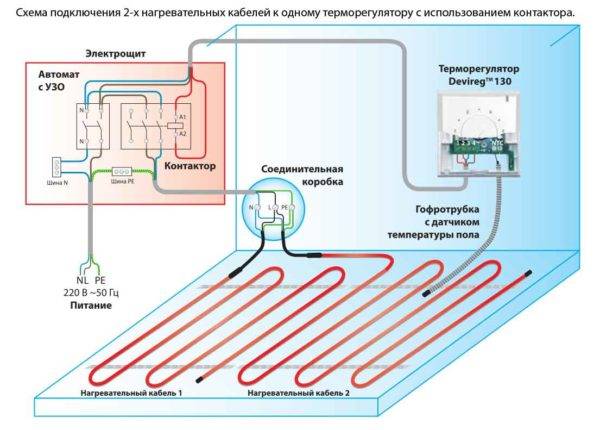

Схема подключения электрического теплого пола
Теплоносителем водяного теплого пола являются трубы, также вмонтированные в стяжку или закрепленные «сухим» способом при помощи стяжек или скоб к армирующей сетке, утеплителю или специальным матам с бобышками. Заполненные водой трубы, подключают к системе управления, с помощью которой осуществляется регулирование температуры пола.
Принцип укладки водяного пола
Расходы на эксплуатацию этих двух разновидностей отличаются – водяной пол более экономичен, но там, где его установка не возможна, монтируют электрический. Что касается установки – электрические провода стоят дешевле, монтировать их проще, они в ходе эксплуатации не создают никаких звуков и не нуждаются дополнительном оборудовании – для водяного пола потребуется установить водяной насос.
Почему нельзя устанавливать водяной теплый пол в квартире?
Отказ пола из кабеля
Вероятных причин, почему кабельный пол не такой тёплый, как хочется, большое количество. Если конструкция установлена практически недавно, такое негативное явление связано с неверным выбором кабеля. Его вид, мощность, противодействие изоляции могут быть непригодными для определенной поверхности пола. В заграничных сетях напряжение составляет 230 В, а в российских – 220. Если данный факт не учтен во время выбора – уменьшение мощности становится очевидной.
Внимание! Неверно подбирают провод люди, выполняющие ремонт своими силами. Чтобы этого не случилось, необходимо обратиться за советом к специалистам
Если детали подобраны правильно, неустойчивая работа пола может быть спровоцирована плохим монтажом. Если внешний водяной термостат выключается при слабеньком нагреве, можно говорить смело о неверно выполненом монтаже термодатчика: он находится очень близко к кабелю или вообще касается с ним.
Процесс установки матов
Дополнительным Основанием, почему не греет пол с подогревом, становится повреждение от механических факторов кабеля. В подобной ситуации удостоверьтесь в его цельности. Порой при заливке стяжки провод повреждается, нагрев перестает работать. Чтобы проверить его целость, проделайте следующее:
- выключите внешний водяной термостат;
- Отсоедините провод;
- Замерьте противодействие между греющими жилами. Полученное значение сопоставьте с реквизитами паспорта. Возможное отклонение составляет 5%. Если результаты не совпадают, значит, есть повреждения от механических факторов.
Порой бывают ситуации, что пол перестал согревать, так как из строя вышел датчик температуры или отказал внешний водяной термостат. Для начала необходимо проверить, насколько плотно детали соединены между собой. Если с местом соединения все хорошо, необходимо проверить напряжение на выводе кабеля. Оно должно подходить с напряжением питания. Если отмечены отклонения, устройства понадобится поменять. Если процесс установки составлен грамотно, замена датчика тепла и термостата не вызовет трудностей.
Слабо нагретыми полы могут быть и при невысоком напряжении. Если энергоснабжение определенного дома нестабильно, мощности может быть недостаточно, чтобы прогреть всю полезную площадь. В подобной ситуации имеет смысл воспользоваться специализированным прибором – стабилизатором электрического напряжения. Он поможет поддерживать сетевое напряжение на требуемом уровне.
Совет! Если вероятная возможность того, что сетевое напряжение будет регулярно невысоким, стоит с самого начала приобрести провод с большей удельной мощностью.
Вариант повреждения кабеля
Фильтр грубой очистки
Как было сказано выше, одной из причин того, что нет циркуляции теплоносителя, может оказаться скопление мусора в трубопроводе. Чтобы этого стопроцентно избежать, опять-таки, не экономим на копейках, а ставим перед каждым устройством фильтр грубой очистки:
С помощью фильтра поймать грязь проще, чем исправлять последствия засорения трубопровода или теплообменников котла.
Вывод! Фильтры грубой очистки ставим перед каждым устройством системы отопления (насосом, котлом и т. д.) и перед каждым сантехническим устройством. НЕ экономим копейки, чтобы «купить» проблемы. На корпусе фильтра выбиты стрелки, указывающие направление движение теплоносителя или воды в водопроводе…
Чистить фильтр нужно регулярно. И делать это очень просто: закрываем вентили до и после фильтра – откручиваем пробку (1) на фильтре – вынимаем и промываем под краном сеточку – вставляем её на место и закручиваем пробку. Всё. Не то, что трубы менять
Вот такие простые «телодвижения» нужно совершить, чтобы никогда не жаловаться, что нет циркуляции в системе отопления. Успехов.
Водяной теплый пол достаточно прогрессивная система отопления, требующая пристального внимания в монтаже и эксплуатации. Ошибившись в каком-то моменте, рискуете просто похоронить Вашу систему отопления в бетоне. Давайте разбираться в причинах почему не греет и не работает водяной теплый пол.
Возможные неисправности
Большинство возможных неисправностей теплого пола имеет типичные признаки, помогающие примерно определить причины произошедшего.Источниками проблем чаще всего являются:
- контуры;
- механические устройства — насос, клапан и т. д.;
- регуляторы, датчики.
В целом можно выделить два типа поломок:
- Видимые. Неполадки, возникшие на элементах системы, доступ к которым не затруднен.
- Скрытые. Проблемы, находящиеся в толще стяжки или под слоями пирога теплого пола (в основном это трубы).
Проблемы, возникшие на видимых элементах теплого пола устранить достаточно просто — следует заменить вышедший из строя элемент на новый, рабочий. Сложнее решать вопросы с трубами, так как они не видны, а доступ к ним существенно затруднен.
Даже сам факт обнаружения протечки происходит не сразу, особенно если имеется не разрыв, а небольшая трещинка или прокол. Такие неисправности обнаруживаются только по видимым следам, когда на поверхности пола появляется мокрое пятно или по падению количества теплоносителя в системе.
Выход из строя терморегулятора
Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

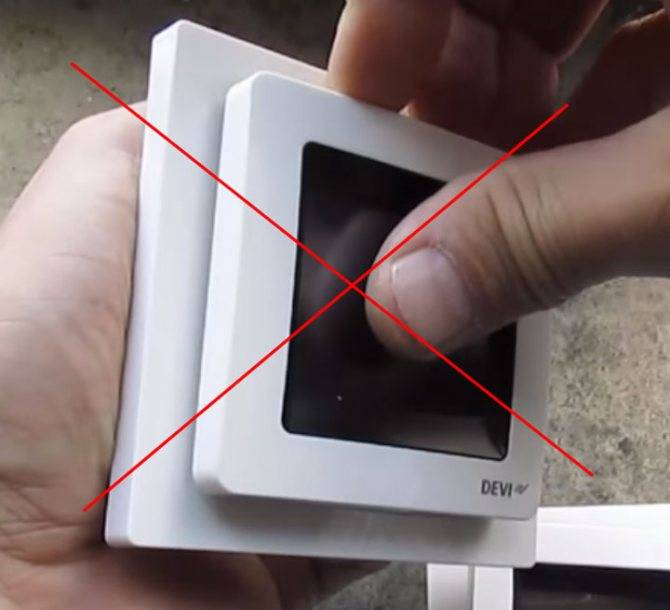

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

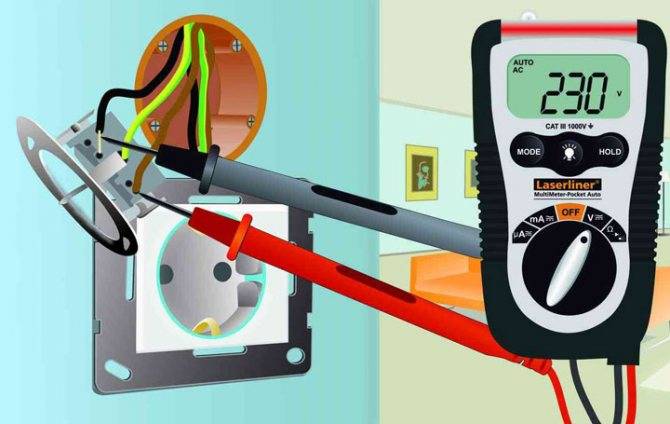

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.
Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.
На большинстве термостатов все клеммы производители подписывают и маркируют:
L и N – место куда подключается питание (фаза и ноль соответственно)
В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?
Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.
То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.
L1 и N1 – отходящая нагрузка, греющий кабель или мат
Sensor – термодатчик
Конечно может быть и другое обозначение клемм:

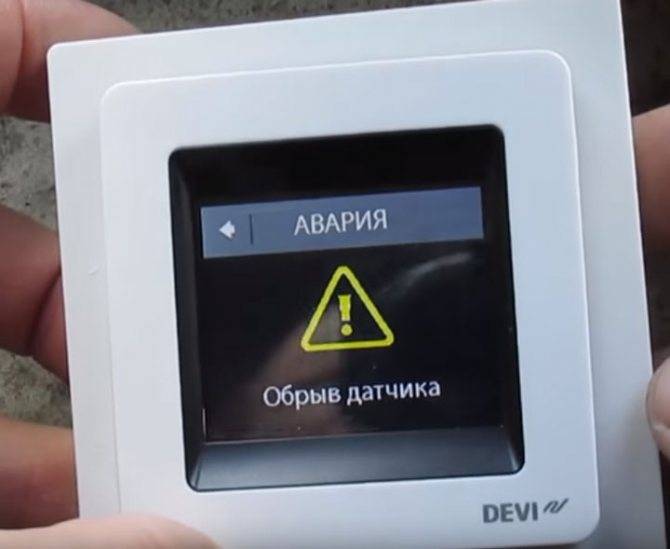

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.
Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”
Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.
Недостаточный нагрев водяных полов
Здесь главной причиной нестабильной работы являются недочеты, допущенные в процессе монтажа. Низкая производительность может быть связана с некорректным использованием водяного насоса, малой мощностью котла.
Распространенные ситуации:
- если наблюдается неоднородный или недостаточный нагрев, следует удостовериться в работоспособности котла. Нужно убедиться, что на распределительном щите открыты краны, тумблеры должны быть повернуты вдоль труб;
- циркуляционный насос в активном состоянии слегка шумит, вибрирует. Если при осмотре выявлено, что с питанием все в порядке, а пол не нагревается, значит, возникли проблемы с насосом – он нуждается в ремонте или замене;
- причиной сбоя в работе системы может стать проникновение воздуха в трубы. Избавить от этой проблемы могут лишь специалисты;
- котел с недостаточной производительностью не способен полноценно обслуживать теплые водяные полы, при выборе нагревающей емкости следует оставлять запас мощности или ограничить отопление в неиспользуемых комнатах.
Если чувствуется, что на отдельных участках поверхность прогревается сильнее, значит, был неправильно заложен пароизоляционный слой. Придется вскрыть конструкцию и переделать, иначе велик риск возникновения сырости и плесени.
Какие участки и элементы могут протекать
Наиболее распространена утечка в металлических трубах. Элементы, которые могут подвергаться разрушению следующие:
- места соединений труб, переходников и швов;
- цельная труба;
- радиатор;
- под контргайкой;
- в контуре теплого пола;
- место между секциями батарей.
Утечка в системе отопления часто бывает в радиаторах
Чаще всего нарушению целостности подвержены дешевые полимерные трубы. Они ломаются, текут, вздуваются. Также подвержены утечкам металлопластиковые трубы, если они были неправильно подобранны. Есть специальные изделия для системы отопления. Если же в нее устанавливаются трубы для холодной воды, то под действием высоких температур они деформируются и прорываются.
Заключение
Задаваясь вопросом, как долго нагревается водяной теплый пол, не стоит рассчитывать на моментальный отклик системы, ведь такое отопление инертно. Тем не менее, слишком долгое ожидание дает повод заподозрить неисправность, устранить которую можно своими руками.
Тёплый пол это безусловно комфортный вид отопления жилища, но, как и в случае с другими системами отопления могут возникнуть сбои в его работе, либо же получить изначально неработающий пол непосредственно после его монтажа и запуска в эксплуатацию.
Прежде чем приступить к поиску причин неработоспособности водяного теплого пола нужно вспомнить в какой момент он перестал работать. Для удобства восприятия вами информации мы разбили статью на две части, первая описывает неисправности нового тёплого пола и вторая рассматривает проблемы, когда тёплый пол работал исправно, но вдруг перестал греть.
