Пристенный дренаж фундамента: разбор технологии проведения работ своими руками

Основные элементы и материалы дренажа фундамента

Самый основной элемент глубинной конструкции дренажа это труба.

Трубы

Дренажная труба может иметь различный диаметр сечения, но в основном применяется труба диаметром 100 — 110 мм. Для равномерного распределения нагрузки и предотвращения продавливания грунтом, труба имеет дополнительные поперечные ребра жесткости. Для приема влаги из почвы дренажная труба имеет перфорацию, которая равномерно распределена по всему её периметру.

Наиболее распространенные материалы из которых изготавливают трубы для отвода грунтовой влаги, это ПВХ и ПНД. Материал ПВХ известен всем, его основные качества это прочность, отличное сопротивление коррозии и низким температурам. К минусам можно отнести недостаточную гибкость. Для формирования изгибов в системе из ПВХ необходимо применять множество различных фитингов.

Ввиду этого, при небольшой глубине и давлении почвы на трубу, целесообразнее применять материал ПНД, или полиэтилен низкого давления, который легко гнется и способен выдерживать достаточно высокое давление. При его применении появляется возможность сэкономить на фитингах.

Для устройства дренажа на большой глубине целесообразно применять двухслойные трубы ПВХ.

Колодцы

Еще одним немаловажным элементом конструкции являются колодцы. Они разделяются на смотровые и приемные. Смотровые колодцы устанавливаются по углам кольцевой системы и, как правило, изготовлены из пластика. Приемные устанавливаются на выходе с участка и служат для того, чтобы вода, после того как попала в колодец, постепенно уходила в почву.

Они могут быть как пластиковые, так и изготавливаться из бетонных колец. Если нет возможности организовать колодец с функцией фильтрации и самостоятельного опустошения, то его дно тоже бетонируют либо устанавливают пластиковый колодец с закрытым дном. Таким образом возникает необходимость периодически откачивать воду при помощи специальной техники.

Ливневки

Ливневки -это элементы поверхностной системы отвода воды от фундамента дома, они имеют полукруглую форму. Устанавливаются ливневки по всему периметру отмостки или в те места, где скапливается вода после дождя. Ливневки могут использоваться и как элемент декора, так как их приемные решетки могут иметь различный вид.

Геотекстиль

Специальное полотно, изготовленное из полипропиленовых нитей и обладающее уникальными характеристиками, которые не имеет ни одно натуральное полотно. Геотекстиль применяется в системе дренажа в качестве фильтра, задерживая мелкие частицы песка, которые попав во внутрь дренажной трубы, со временем могут засорить её.

Это были основные элементы конструкции дренажной системы, совместно с которыми применяется большое количество переходников и различных мелких деталей, которые могут различаться в зависимости от производителя. Именно по этой причине, при покупке дренажной системы, необходимо проконтролировать, чтобы все элементы конструкции были изготовлены одним производителем, в противном случае они могут попросту не совмещаться.

Дренаж фундамента своими руками

Близко расположенные грунтовые воды или большое скопление влаги в почве оказывают на любые постройки негативное воздействие, особенно на фундамент. Поэтому для устранения излишней влажности необходимо выполнение мероприятий связанных с установкой дренажной системы. Сделать дренаж фундамента не так сложно, если знать особенности его монтажа и технологию проведения работ.

Необходимость дренажа для фундамента и его функции

Даже глубокое залегание грунтовых вод в некоторых случаях требует обустройства дренажа, в каждом конкретном случае рассматриваются большое количество факторов. В некоторых ситуациях дренаж вокруг фундамента делать необходимо в любом случае. Вот некоторые из них:

При большой глубине подвального помещения, когда оно находится ниже уровня грунтовых вод, или от пола подвала до них менее чем полметра, Если подвал обустроен в суглинистой или глинистой почве, уровень прохождения грунтовых вод в данном случае не берется во внимание, При глубине подземных помещений более чем 1-1,5 метра в условиях суглинистой или глинистой почвы, Если место, где находится здание, является зоной капиллярного увлажнения. На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей

На основании вышесказанного можно сделать вывод, что дренирование необходимо, когда грунтовые воды расположены в критической близости к постройке, либо проходят достаточно высоко, создавая впечатление болотистой местности, на которой нет растительности. Необходимости в обустройстве такой системы нет, когда почва сухая, и даже в сезон дождей уровень грунтовых вод не поднимается до критических показателей.

К основным функциям дренажной системы относятся:

Если сделан правильный выбор типа дренажа, и конструкция выполнена с соблюдением проекта, то трубы и колодцы, входящие в систему водоотведения значительно снизят вероятность образования щелей и трещин в фундаменте, улучшив его прочностные характеристики.

Виды дренажа

В зависимости от глубины установки системы водоотведения различают пристенный дренаж фундамента:

Каждый из таких типов дренажа может быть как кольцевого типа, так и пластового.

Схема кольцевого типа представляет собой замкнутый контур, опоясывающий здание по периметру. При глубинной системе укладки, такую конструкцию может также укладываться радиальным способом по всей плоскости сооружения.

Построить пластовый дренаж целесообразнее всего в случае Фундамента постройки типа «шведская плита». Он закладывается на уровне ниже, чем плоскость фундамента. Особенность технологии его заложения состоит в том, что на песчано-гравийную подушку укладываются водоотводящие трубы, сверху которые накрыты плитой фундамента.

Технология работ

Сделать дренаж фундамента своими руками достаточно просто, для этого необходимо придерживаться определенных правил его устройства в зависимости от типа фундамента здания.

Столбчатый (свайный) фундамент

Дренаж свайного фундамента делают таким образом:

• В вырытую по периметру здания канаву укладывается слой в 20 см песка, щебень, а сверху кладется дренажная труба,
• Сверху опять насыпается слой щебня в 30 см, и укладывается геотекстиль,
• Все засыпается землей.

Правила организации дренажной системы

После выполнения всех работ, необходимо сделать колодцы, в которые будут поступать излишки воды. Для их установки существуют некоторые правила:

Монтаж дренажной системы делают на расстоянии 1,5 – 3 метра от фундамента. Наклон должен выполняться в сторону главного приемного колодца, его начало должно быть от дальнего углового колодца.

Чтобы сделать свой фундамент защищенным от влаги и осадков, грунтовых вод, следует использовать наиболее подходящую систему дренажа, выбирая ее тип в зависимости от основания и характеристик почвы.

Качественный дренаж, выполненный по правилам, сможет надежно защитить дом от подтопления, предотвратить образование на стенках цоколя или подвала лишней влаги, плесени и грибка, а также продлит срок эксплуатации всего дома.

Устройство дренажной системы своими руками

Если в проект дома, вопреки требованиям СНИП, не была включена дренажная система, и при строительстве здания никто не заметил этот серьезный просчет, есть возможность исправить ситуацию. На просторах Интернета можно легко найти проект пристенного дренажа фундамента. Фото и видеоматериалы помогут увидеть поэтапное устройство дренажа в исполнении опытных строителей. А люди, для которых проектирование подобных систем является работой, а не увлечением, с удовольствием расскажут обо всех возможных сложностях и нюансах.

Устройство пристенного дренажа начинается с подготовки места для укладки водоотводных труб – дренов

На данном этапе очень важно соблюсти необходимый для эффективного функционирования системы, уклон. Используя лазерный нивелир, необходимо провести промер участка и обозначить места перепада высот вешками

Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок

В результате, должно получиться песчаное ложе для укладки дренов, расположенное под нужным углом к коллектору или откачивающему колодцу

Используя вешки в качестве ориентира, следует устроить ложе с расчетным уклоном, подсыпая в случае необходимости песок. В результате, должно получиться песчаное ложе для укладки дренов, расположенное под нужным углом к коллектору или откачивающему колодцу.

Если используются дренажные трубы с установленными промышленным способом фильтрами из геотекстиля или кокосового волокна, укладку можно проводить прямо на песчаное ложе.

При использовании дренов без фильтров, на песчаное ложе укладывается полотнище из геотекстиля. Оно будет исполнять роль фильтра. На полотно укладывается слой мелкого гравия, основное предназначение которого состоит в увеличении фильтрующей поверхности дренажа. Далее укладывается труба водоотвода, причем очень важна ориентация перфорированных отверстий.

Они должны располагаться по правой и левой стороне трубы. Не перфорированная часть должна быть обращена в сторону песчаного ложа. Сверху уложенной дрены так же насыпается слой гравия толщиной три – пять сантиметров.

Выступающие края полотнища заворачиваются внахлест и фиксируются с помощью пластиковых стяжных лент, капронового шнура или нити, изготовленной из любого синтетического материала. Дело в том, что пластик и синтетика не поддается разрушающему влиянию влаги, в отличии от материалов органического происхождения.

Полученный рулет засыпается песком, который является одним из лучших вариантов грунта для обратной засыпки. К тому же, фильтрующие свойства песчаной подушки значительно увеличивают эффективность дренажной системы в целом.

Одним из важных условий долгого и безаварийного функционирования дренажной системы является хорошая проходимость перфорированных отверстий в дренажных трубах

Для соблюдения этого условия необходимо обращать особое внимание на плотность обвертки труб полотнищем геотекстиля и надежность фиксации

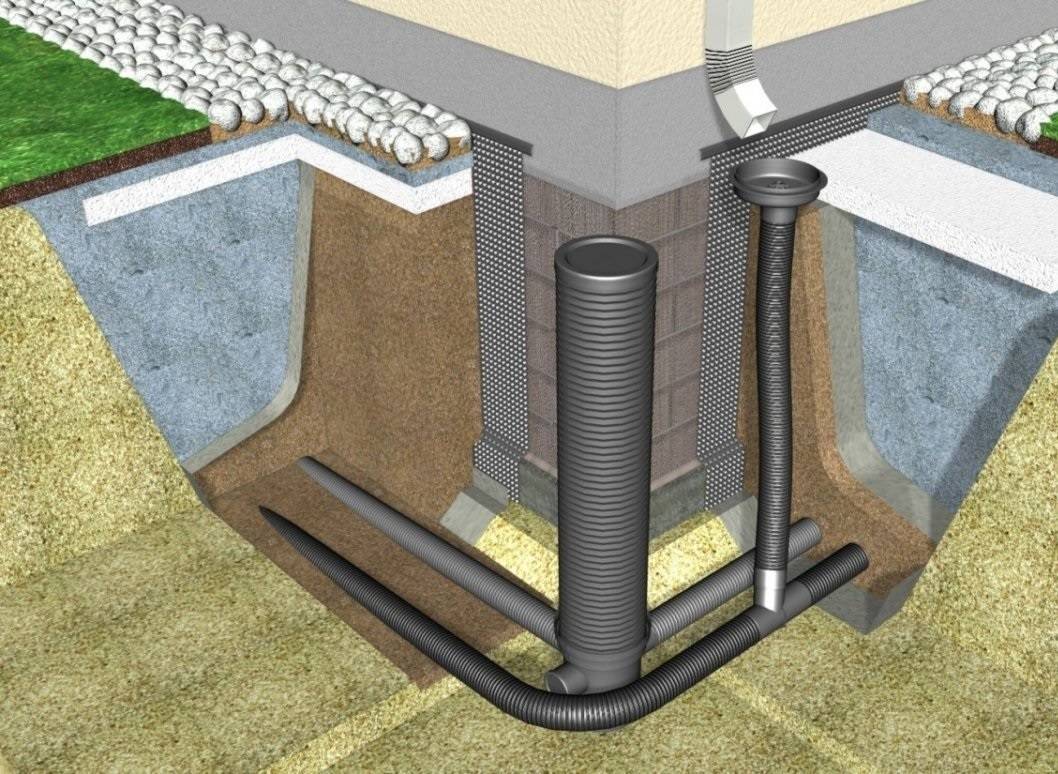

В местах соединения дренажных труб, по углам здания устраиваются смотровые, они же по совмещению сборные, колодцы. Основное их предназначение – визуальный осмотр, и при необходимости, очистка дренажной системы.

Смотровой колодец можно устроить самостоятельно, изготовив бетонную отливку, использовать пластиковые трубы большого диаметра, или воспользоваться пластиковыми колодцами заводского изготовления. Наиболее простой и дешевый вариант – пластиковые трубы. Наиболее функциональный – люки и колодцы заводского изготовления.

Если точка отвода воды расположена выше уровня откачного колодца, возникает необходимость в использовании дополнительного насосного оборудования.

При устройстве пристенного дренажа фундамента важно не забыть уложить слой утепляющего материала и сделать бетонную отмостку шириной не менее пятидесяти сантиметров от стены дома. Пристенный дренаж готов

Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом

Пристенный дренаж готов. Пошаговые фото помогут разобраться в каждом этапе проведенных работ и намного упростят понимание процесса в целом.

https://profibrus.ru

Основные работы

Если вы оценили положение на своём участке и поняли, что без вмешательства никуда, то прежде, чем приступить к дренажу фундамента своими руками, следует оговорить ещё некоторые правила.

1. Во-первых, все работы должны проходить летом – по понятным причинам.
2. Во-вторых, следует понимать, что процесс будет трудоёмким и долгим от 2 до 3 месяцев.
3. В-третьих, необходимо позаботиться о предохранении дренажной системы от попадания в неё влаги, если погода испортится. Например, устроить навес из полиэтилена или досок.
4. В-четвёртых, если у вас слабый грунт, нужно заранее позаботиться об его укреплении удерживающими конструкциями.
5. В-пятых, неплохо будет откопать фундамент и осмотреть его глубину и форму.
6. В-шестых, в земельном кадастре потребуется узнать расположение подземных источников и грунтовых вод.
7. В-седьмых, понаблюдайте, где на вашем фундаменте скапливается больше влаги.

И наконец, заранее подготовьте схему труб, колодцев и т.д., запаситесь всем необходимым для дренажа.

Прежде, чем непосредственно подойти к пристенному дренажу, следует выполнить некоторые подготовительные работы по гидроизоляции.

1. Для начала, как уже говорилось ранее, необходимо откопать фундамент. При этом необходимо очищать плиты фундамента от земли и старой гидроизоляции.
2. Дайте фундаменту время просушиться.

Итак, приступим.Для начала выкопаем траншеи для укладки нашей системы, при этом отступим на 1 метр в сторону от фундамента. Прикинем ширину траншеи – она должна на 20 см., превышать диаметр трубы.

При прокладке труб не забываем, что дренаж должен проходить на полметра ниже опорной конструкции.

На песок кладём широкие полоски геотекстильной ткани таким образом, чтобы её концы выступали за границы траншеи. Далее засыпаем вокруг фундамента крупный щебень – он отлично проводит воду.

Только после всего этого, укладываем трубы, при этом следим, чтобы они ложились уклоном к нижней точке системы. С помощью фитингов соединяем трубы, на всякий случай обматываем изолентой и засыпаем на 10 см., щебёнкой. После чего сшиваем нитками концы геотекстиля.

Коллектор устанавливаем на расстоянии не менее 5 м., от дома. Он должен располагаться между уровнями трубы и грунтовых вод. От труб ниже примерно на метр. Яму для коллектора так же устилаем геотекстильной тканью и только после того, устанавливаем сам колодец. Чтобы исключить скос колодца в дне ёмкости нужно просверлить несколько отверстий и накрепко закрепить. После чего, засыпаем гравием а потом землёй.

Кстати, засыпать траншеи следует так, чтобы образовался небольшой холмик, поскольку если этого не сделать, грунт просядет и придётся подсыпать заново.

Например, представим, что ваша ёмкость для приёма воды оказывается выше уровня труб, то придётся помимо всего прочего установить и дренажный насос. Он будет принудительно перегонять водяные массы.

Предлагаем ознакомиться: Печь для бани своими руками из кирпича

Если глубина труб находится выше глубины промерзания почвы, необходимо установить систему обогрева при помощи греющего кабеля. Это предохранит вашу дренажную систему от промерзания в зимний период.

Таким образом, при желании сделать дренаж фундамента своими руками не самая простая, но вполне выполнимая задача.

По функциональному назначению и способу монтажа различают несколько основных видов дренажа вокруг фундамента дома:

• поверхностный дренаж – выполняет роль ливневой канализации вокруг дома, тесно связан с кровельной водосточной системой;
• пристенный дренаж фундамента;
• кольцевой дренаж фундамента;
• пластовый дренаж.

Фотография с участка при укладке дренажа.

Кольцевой дренаж часто используется при строительстве частных домов на участках с высоким уровнем грунтовых вод. Он состоит из дренажных перфорированных труб, проложенных вдоль фундамента дома по периметру, и смотровых колодцев.

Такая водоотводящая система может быть вокруг любого фундамента – плитного, ленточного, столбчатого. Эта система заканчивается общим дренажным колодцем, в который сбрасываются все отводящиеся воды. Отвод воды из него выполняется канализационной трубой в сторону улицы или оврага.

Отличие пристенного и кольцевого дренажа состоит в расстоянии его устройства от поверхности фундамента. Для кольцевого дренажа это в среднем три метра, а пристенный устраивается на расстоянии около одного метра.

Пластовый дренаж выполняется под всей площадью здания и может использоваться при плитном и ленточном фундаменте. Его часто используют при строительстве бань.

Монтаж дренажа

Рассмотрим, как сделать дренажную систему вокруг дома двумя способами.

Для этого проводятся такие работы:

1. Фундамент с внешней стороны грунтуется специальной битумной грунтовкой.
2. На подсохшую поверхность наносится битумная мастика.
3. На мастику наклеивается арматурная сетка с ячейками 2 х 2 мм.
4. На следующий день, после застывания мастики, на сетку вновь наносится уже второй слой мастики.

На фото дренажная система вокруг дома — траншея и смотровые колодцы по краям

Подготовка фундамента закончена. Далее выполняются основные работы:

• монтируется коллекторный колодец, к которому будут подводиться дренажные трубы. Он располагается в самой нижней точке на участке;
• при помощи лазерного или строительного уровня обеспечивается уклон траншеи, проходящей возле фундамента, в сторону водосборника;
• дно траншей засыпается слоем песка не менее 5 см;
• на песок укладывается геотекстиль, стороны которого впоследствии будут заворачиваться внахлест;
• создается гравийная засыпка, имеющая толщину порядка 10 см;
• на слой гравия укладываются подготовленные перфорированные трубы. Обеспечивается их уклон в 2 градуса;
• трубы стыкуются переходниками и угловыми соединителями;
• по углам здания все трубопроводы входят в установленные смотровые колодцы;
• от смотровых колодцев прокладываются трубы, отводящие воду в сборный колодец или сливную яму. Данные трубы также располагаются в траншеях и имеют уклон;
• производится засыпка труб гравием (около 10 см) и оборачивание всего содержимого геотекстилем. Посредством синтетических веревок геотекстиль прочно фиксируется;
• дальнейшая засыпка траншей до уровня почвы осуществляется песком или дерновой землей.

Для этого вида работ также понадобятся трубы с перфорацией, щебень, песок и геотекстиль. Когда изготавливается кольцевая дренажная система вокруг дома — технология предусматривает прокапывание траншей на удалении 5-8 м от фундамента строения, чтобы исключить возможность просадки грунта вокруг него. Траншеи располагаются вокруг строения и представляют собой замкнутую систему. Глубина траншей должна быть такова, чтобы дренаж проходил ниже уровня залегания фундамента на 50 см.

Сразу же проводят траншею (или несколько траншей) по направлению к основному водосборному колодцу. Уклон траншей обеспечивается не менее 2-3 см на погонный метр. Уклон можно регулировать подсыпанием песка в нужных местах.

Схема дренажа вокруг дома

Далее проводятся следующие работы:

• дно траншей выстилается слоем песка, а затем геотекстилем, края которого заворачиваются на их стенки;
• на геотекстиль засыпается щебень слоем 10 см;
• на щебень выкладываются трубы с просверленными в них отверстиями. Диаметр труб желательно применять не менее 10 см. Желательно все трубы предварительно обернуть слоем геотекстиля, который предотвратит их засорение;

• проверяется уклон труб, который должен быть не менее 2 градусов;
• на поворотах труб монтируются смотровые колодцы, закрываемые съемными крышками. Такие же колодцы должны устанавливаться на длинных прямых участках, с шагом 12 м;
• поверх уложенных труб засыпается щебень или гравий слоем 20-30 см;
• весь «пирог» внутри траншей оборачивается с перехлестом геотекстилем;
• оставшееся в траншеях место засыпается речным песком и закрывается дерном.

Устройство дренажной системы водоотвода от фундамента зданий выполняется таким образом, чтобы она не была связана с глубинной водоотводящей системой. Многие допускают ошибку и делают отвод дождевой воды с крыши в прифундаментный дренаж. Это является ошибкой, так как эта система предназначена исключительно для отвода грунтовых вод. А попадание воды в разное время года в глубинную водоотводящую систему — способно быстро вывести её из строя.

А также очень важный момент, в котором допускают ошибку, – это недостаточный уклон водоотводящих труб и, как следствие, застой в них воды. Эту проблему очень трудно устранить после завершения всех работ

Поэтому вопросу правильного и достаточного уклона необходимо уделять внимание с самого начала устройства дренажа

Как и всякая другая инженерная сеть, дренажная система фундамента требует периодического осмотра и ухода. Это связано с загрязнением водоотводящих труб в процессе эксплуатации. Для этого предусмотрены ревизионные колодцы по углам здания. В них можно опустить шланг и с помощью струи воды под давлением вымыть весь осадок, но начинать надо с верхней точки.

Устройство пристенного фундаментного дренажа

Такой вид осушения применяется на глинистых грунтах для защиты подвалов и цокольных этажей от подтопления. Перед началом работ нужно подготовиться — проанализировать особенности рельефа участка, составить схему, рассчитать и завезти материалы.

Пристенный дренаж Источник stroy-dom-pravilno.ru

Устройство пристенного дренажа фундамента проводят, соблюдая последовательность:

1. Отрывают фундамент построенного здания до обнажения подошвы. Ширина рва от 25 до 80 см в зависимости от глубины заложения строения.
2. Устанавливают накопительные колодцы из бетонных колец или готовые пластиковые резервуары с отводами и перфорацией.
3. Проводят гидроизоляцию основания обмазочными или рулонными материалами.
4. Утепляют поверхность фундамента плитным теплоизолятором, например, пеноплексом.
5. Устанавливают ревизионные колодцы по углам здания, на пересечениях коммуникаций и не менее, чем через 20 м от поворотов. Заглубляют дно относительно уровня труб на 10-30 см. Это помогает уловить песок из дренажных вод.
6. Застилают геотекстиль.
7. Сверху на подушку из щебня или песка укладывают перфорированные трубы, соблюдая уклон 2 см на 1 метр. Соединяют между собой и колодцами фитингами, хомутами.
8. Накрывают систему геотекстилем.
9. Проводят обратную засыпку гравием на толщину 30 см с уплотнением. Возвращают родной грунт на место.

При строительстве нового дома дренаж прокладывают во время земляных работ или при возведении фундамента.

Пластовый дренаж

Данная схема плитного дренажа фундамента

используется для защиты любых зданий на водоносных грунтах. К преимуществам пластового дренажа, прежде всего, относят его стоимость, которая значительно ниже затрат на создание других видов водоотвода. Сэкономить получается потому, что подстилающий слой щебня, необходимый для монтажа дренажной системы, уже заложен в проект строительства дома. В тех случаях, когда коттедж устанавливается на столбчатый или ленточный фундамент, придется дополнительно проводить отсыпку щебнем уже внутри готовой конструкции.

Монтаж пластовой системы основан на понятных и простых принципах. Его устройство под плитой фундамента будет необходимо, если есть следующие факторы:

1. Наличие на участке нескольких водоносных горизонтов, пересекающихся или непересекающихся между собой, но имеющих различные свойства.
2. Наличие грунтовых напорных вод.
3. Подвал или цоколь будущего здания располагается ниже водоносного подземного горизонта.
4. Есть вероятность капиллярного всасывания влаги материалом, из которого изготавливается фундамент и цоколь.

Строительство дренажа монолитной плиты фундамента

начинается с рытья котлована. При этом нужно соблюдать два главных правила:

1. Котлован должен быть не менее чем на 1 метр больше, чем основание здания с каждой стороны;
2. Котлован изготавливается так, чтобы его дно имело небольшой уклон от центральной части к стенам дома.

При обустройстве водоотвода понадобится использовать геотекстиль. Он будет служить своеобразным фильтром, исключая заиливание фильтрам дрен и перемешивание отсыпки фундамента с почвой. Такая слоистая подстилка и дала название пластовому дренажу. Помимо геотекстиля, она состоит из чередующихся между собой слоев песка и щебня.

Целостная схема водоотводов и величина каждого пласта дренажа рассчитывается с учетом габаритов строения и особенностей участка. Сделать это могут только опытные проектировщики. Самостоятельно определить характеристики водоносных слоев невозможно.

Технология сооружения осушительной конструкции в плитном базисе

Выполняем следующую работу:

• определяемся с зоной отвода водички;
• оцениваем углублённость проходки трубы (водоприёмной);
• определяем оптимальную глубину монтажа по всему периметру объекта;
• копаем котлован глубиной приблизительно 50–60 см;
• копаем траншеи (с уклоном) по всему периметру конструкции;
• застилаем выкопанные траншеи материалом – геотекстилем;
• засыпаем геотекстиль гравием;
• укладываем трубу, предназначающуюся для осушки, в траншею;
• фиксируем трубу для осушки песком;
• производим окончательную засыпку трубы;
• наполняем котлован песочком, поливаем водой и хорошенечко трамбуем;
• застилаем котлован полотном, то есть геотекстилем;
• засыпаем геотекстиль гравием и трамбуем его виброплитой;
• заворачиваем на гравий выступающие куски геотекстиля;
• укладываем пеноплекс в 2 слоя: первый, выходящий за плиту на 30–40 см, а второй – приблизительно на 10 см (утепляем);
• монтируем деревянную опалубку;
• застилаем донышко высокопрочной плёнкой;
• вяжем арматуру;
• заливаем бетонный раствор, то есть, сооружаем отмостку.

Трубы для дренажа желательно купить либо в кокосовой обмотке, либо в геотекстиле.
