Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.

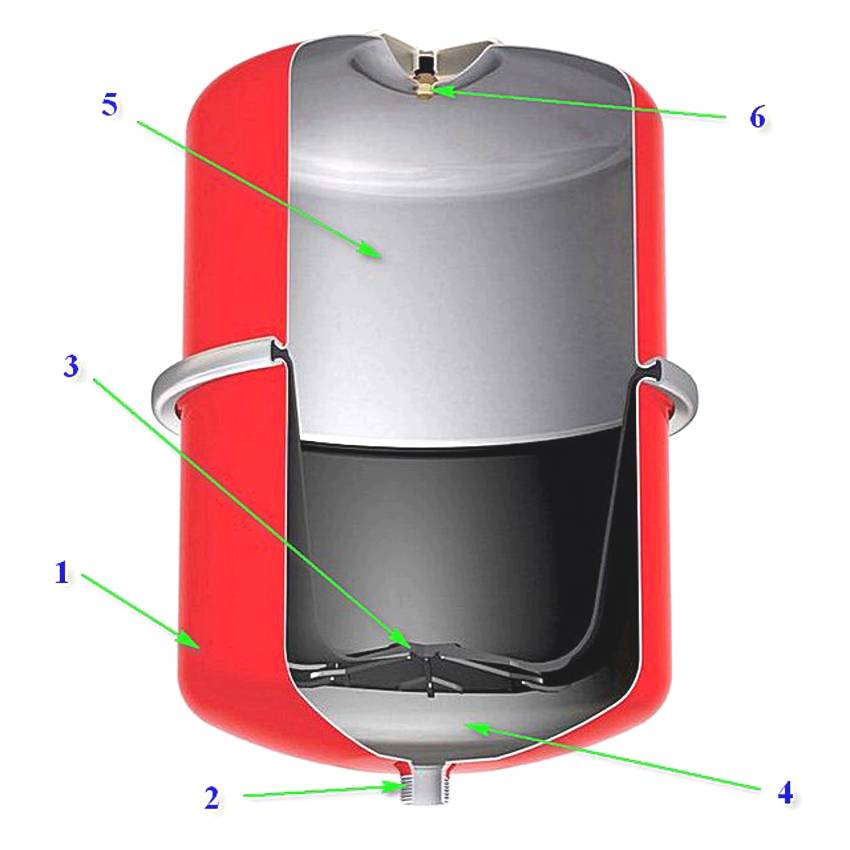

Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.

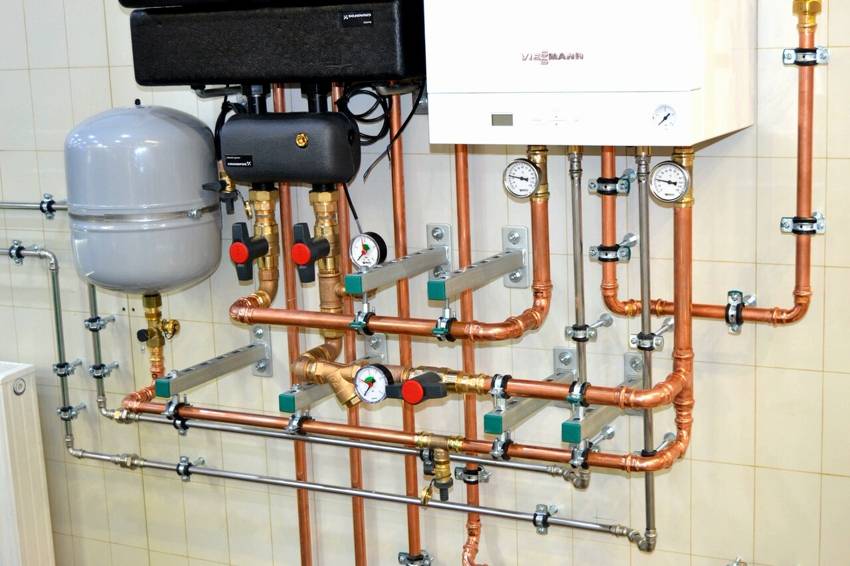

В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.

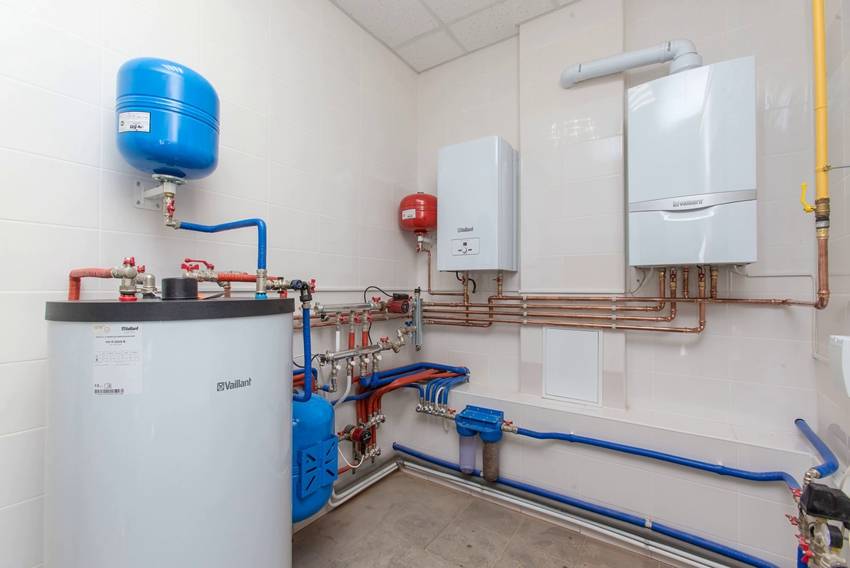

Расширительную емкость устанавливают рядом с котлом отопления
Крышка бачка — два в одном
Итак, крышка РБ, помимо защитной функции, выполняет еще задачу регулятора давления. Как было изложено выше, давление внутри бачка должно составлять до 1,1 — 1,5 кг/см². Как же это достигается? Для этой цели в крышке смонтированы два клапана: предохранительный и вакуумный. Первый представляет собой подпружиненную резиновую диафрагму, которая прижимается снаружи и срабатывает, когда давление превышает усилие пружины. Второй состоит из резиновой шайбы с малой пружиной, установленной внутри большой.
При рабочей температуре ОЖ оба клапана закрыты, давление в бачке не превышает расчетного. Поскольку расширительный бак закрыт герметично, с повышением температуры давление возрастает, в результате чего предохранительный клапан открывается и стравливает часть воздушных паров, возвращая клапан в прежнее положение.
Отсутствие предохранительного механизма привело бы к появлению протечек ОЖ, повреждению соединений и даже к разрыву радиаторов охлаждения и печки.
После остановки двигателя жидкость в системе остывает и уменьшается в объеме, что приводит к возникновению разрежения внутри бачка. Результатом может быть подсос воздуха через соединения, который при последующем пуске приведет к образованию воздушных пузырей. А это может привести к перегреву и выходу из строя двигателя.
Тут и приходит на помощь другой маленький клапан — вакуумный. Под действием разрежения он открывается и уравнивает давление в бачке с атмосферным.
Давление в расширительном бачке котла
Под давлением в расширительном бачке подразумевается начальное давление воздушной камеры ПУСТОГО резервуара при комнатной температуре. Это давление должно быть равно статическому давлению системы отопления после заполнения ее теплоносителем. Таким образом, мембрана будет находиться в равновесии и давление газа воздушной камеры будет компенсировать давление теплоносителя системы отопления и бак будет НЕ заполнен и обладать необходимым объемом для компенсации теплового расширения жидкости.
Статическое давление 1 метра водяного столба примерно равно 0,1 бар, то есть для контуров отопления квартир и малоэтажных домов оно будет менее 1 бара. Но, для нормальной работы газового котла, а именно насосного оборудования и воздухоотводчиков давление теплоносителя в закрытой системе должно быть не ниже величины, указанной производителем оборудования в паспорте или руководстве по эксплуатации котла. Вот выборка из руководства по эксплуатации некоторых популярных моделей котлов:
| Модель котла | Необходимое давление для нормальной работы котла | Примечание руководства по эксплуатации |
|---|---|---|
| Vaillant TEC | 0.8-2 бар | |
| Ariston EGIS 24 | 1-3(max) бар | Давление в расширительном баке 1 бар |
| Ariston CLASS | 1-1.5 бар | |
| BAXI ECO 4 | 0.7-1.5 бар | |
| BAXI ECO 5 | 1-1.5 бар | |
| Buderus U042 | 1-2 бар | Предварительное давление РБ = 0.5 бар |
При давлении в системе менее 0.7 бар большинство бытовых газовых котлов просто отключится. Отсюда видно, что для нормальной эксплуатации среднее значение составляет примерно 1.2 бара. Учитывая, что сама мембрана при определенных условиях (когда стремится принять равновесное положение) может создавать дополнительное давление, то начальное давление зарядки пустого расширительного бачка можно установить на 0.2-0.4 бара ниже компенсируемого. То есть можно определенно утверждать, что для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке системы отопления допустимо на уровне 0.8-1 бар.
Для нестандартных систем расчеты производятся на этапе проектирования, вычисляется объем жидкости в системе, необходимый объем расширительного бака, коэффициенты полезного объема РБ и начальное давление зарядки должно быть известно пользователю.
Как проверить давление в расширительном бачке отопления
Проверка давления в расширительном бачке отопления производится ручным манометром, так как в большинстве случаев воздушная камера бачка оснащается обычным ниппелем, таким же как на колесе автомобиля или велосипеда. В случае если речь идет о настенном газовом котле – компенсатор как правило, расположен на задней стенке и до него бывает не так просто добраться, особенно если котел висит в нише или в шкафу. Поэтому удобнее всего воспользоваться компактным шинным манометром с возможностью фиксации показаний.
Если в результате проверки выяснилось, что давление недостаточно – необходимо это исправить. Отсутствие надлежащего давления может принести пользователю неприятности в виде аварийных остановок котла или сброса избытка давления через предохранительные устройства. Доводить до таких ситуаций не желательно и согласно рекомендаций большинства производителей котельного оборудования – давление расширительного бачка должно контролироваться 1 раз в год при проведении технического обслуживания.
Производить “подкачку” бака нужно только тогда, когда он полностью пустой. Так как конструктивно он располагается на котле – будет достаточно слить воду с котла. Подкачивать можно любым доступным способом. Практика показывает, что проще всего это сделать обычным велосипедным насосом и проконтролировать ручным манометром. В случае, если давление в воздушной камере расширительного бака не может компенсировать давление водяной камеры, также есть вероятность повреждения мембраны или клапана.
Выводы
Для установки давления необходимо руководствоваться параметрами Вашей системы отопления, а также рекомендациями изготовителя бачка и котельного оборудования. Для большинства закрытых систем отопления малоэтажных домов или квартир давление в расширительном бачке можно установить на уровне 0.8-1 бар. Регулярное проведение технического обслуживания, в которое входит контроль давления РБ, поможет избежать нежелательных проблем в течение всего отопительного сезона.
Рекомендуем также посмотреть короткий видеоролик, в котором специалист компании Bosch рассказывает и показывает, каким образом проверить и накачать давление в расширительном баке
Мембранные расширительные баки для систем отопления Wester
membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Общий вид сзади, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид сверху, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Вид снизу, увеличить membrannye-rasshiritel’nye-baki-dlja-otoplenija-wester-wrv_, Все объемы, увеличить | Производитель: Wester HeatingЕмкость: 8, 12, 24, 35, 50, 80, 100, 120, 150, 200, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000, 10 000 литровПреддавление в воздушной полости: 1,5 барМакс. давление: 5,0 барРабочая температура: -10°C…+100°C – Предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. – Основные элементы бака – корпус из высококачественной стали, эластичная мембрана из каучука. – Давление в воздушной полости для баков от 8 до 150 литров – 1,5 бара, от 200 до 10 000 литров – бара. – Теплоноситель в системе отопления – вода с содержанием гликоля не выше 50%. – Расширительные баки комплектуются сменной мембраной. – Температурный режим работы – от -10 °С до +100 °С – Срок службы – 100 000 циклов. – Цвет корпуса – красный. |
| Характеристики и цены >>> |
| Наименование | Стоимостьс НДС, руб. | В наличиина складе | |
|---|---|---|---|
| Мембранный бак для отопления Wester WRV8 | 1 391,00 | Купить Мембранный бак для отопления Wester WRV8 | |
| Мембранный бак для отопления Wester WRV12 | 1 073,00 | Купить Мембранный бак для отопления Wester WRV12 | |
| Мембранный бак для отопления Wester WRV18 | 1 173,00 | Купить Мембранный бак для отопления Wester WRV18 | |
| Мембранный бак для отопления Wester WRV24 | 1 343,00 | Купить Мембранный бак для отопления Wester WRV24 | |
| Мембранный бак для отопления Wester WRV35 | 2 199,00 | Купить Мембранный бак для отопления Wester WRV35 | |
| Мембранный бак для отопления Wester WRV50 | 2 624,00 | Купить Мембранный бак для отопления Wester WRV50 | |
| Мембранный бак для отопления Wester WRV80 | 3 832,00 | Купить Мембранный бак для отопления Wester WRV80 | |
| Мембранный бак для отопления Wester WRV100 | 5 508,00 | Купить Мембранный бак для отопления Wester WRV100 | |
| Мембранный бак для отопления Wester WRV150 | 8 325,00 | Купить Мембранный бак для отопления Wester WRV150 | |
| Мембранный бак для отопления Wester WRV200 (top) | 12 367,00 | Купить Мембранный бак для отопления Wester WRV200 (top) | |
| Мембранный бак для отопления Wester WRV300 (top) | 15 114,00 | Купить Мембранный бак для отопления Wester WRV300 (top) | |
| Мембранный бак для отопления Wester WRV500 (top) | 29 572,00 | Купить Мембранный бак для отопления Wester WRV500 (top) | |
| Мембранный бак для отопления Wester WRV750 | 67 580,00 | Купить Мембранный бак для отопления Wester WRV750 | |
| Мембранный бак для отопления Wester WRV1000 | 90 664,00 | Купить Мембранный бак для отопления Wester WRV1000 |
Обслуживание расширительного бака
Нельзя преуменьшать роль такого устройства, как расширительный бачок системы отопления инструкция этого прибора предоставляет перечень правил его обслуживания. К ним относят:
- Один раз в полгода необходимо проверять бак на внешние повреждения – коррозию, вмятины, подтеки. Если вдруг такие повреждения найдены, то обязательно нужно устранить их причину.
- Один раз в полгода нужно проверять начальное давление газового пространства на соответствие расчетному показателю.
- Один раз в полгода проверяется целостность мембраны. В случае обнаружения ее нарушения нужно заменить ее (если такая возможность предусмотрена).
- Если бак не будет использоваться долгое время, то нужно держать его в сухом месте, слив из него воду.
Далее о том, как проверить расширительный бак отопления – его начальное давление газового пространства. Для этого следует отключить бак от отопительной системы, дренировать с него воду, к ниппелю газовой полости подключить манометр. Если давление ниже, чем то, которое было установлено тогда же, когда происходила настройка расширительного бака для отопления – через этот же ниппель бак нужно накачать компрессором.
Показания манометров при правильной работе расширительного бака
Проверка целостности мембраны – это тоже важный момент. Если вдруг во время проверки давления газового пространства после того, как вы дренировали воду, через дренажный кран идет воздух, а давление в газовой полости уменьшилось до атмосферного – то мембрана пробита.
Чтобы заменить мембрану, нужно пройти несколько этапов. Первым делом, бак отсоединяется от отопительной системы, затем его нужно дренировать. Далее давление газовой полости сбрасывается через ниппель. Фланец мембраны демонтируется. Находится он в области патрубка для соединения с трубами. Мембрана, входящая в устройство расширительного бака для отопления, извлекается из отверстия внизу корпуса.
Затем нужно проверить внутреннюю часть корпуса, чтобы там не было загрязнений и коррозии, если они есть – нужно их удалить и промыть водой, после чего высушить. Чтобы убрать коррозию, нельзя использовать средства, включающие масла! Держатель мембраны вставляется в отверстие вверху мембраны. Болт вворачивается в держатель мембраны, она ставится в корпус, а держатель отводится в отверстие в дно корпуса. Затем держатель фиксируется гайкой. После этого на корпус ставится фланец мембраны.
Любая современная система отопления не «представляет» своего существования без надежного компенсатора теплового расширения теплоносителя в ней — расширительного бака.
Практический расчет расширительного бака для отопления довольно прост — необходимо «вооружиться» несколькими формулами и определиться с исходными рабочими параметрами системы.
Сейчас эффективно используются расширительные баки закрытого типа. Открытые варианты этих функциональных устройств использовались преимущественно в системах с естественно циркулирующим теплоносителем. Они имеют значительные габариты и низкую эффективность. Поэтому постепенно применение такого типа баков сходит на «нет».
Баки закрытого типа конструкционно представляют собой герметичную емкость цилиндрической или «таблетированной» формы.
Мембранный расширительный бак «таблетка»
Мембранный расширительный бак
Внутри бак разделен мембранной перегородкой на воздушную и жидкостную камеры — это бак диафрагменного типа. Также возможно конструкционно использование внутри бака «балонной» эластичной камеры из термостойкой резины.

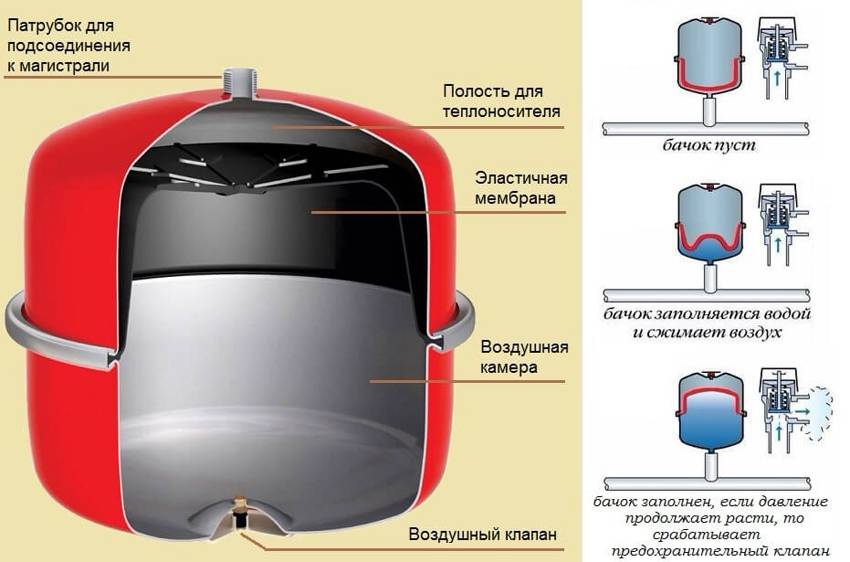

Схематическое устройство расширительного бака
Принцип действия основан на расширении объема теплоносителя в жидкостном отсеке, который приводит к деформации эластичной перегородки (баллона). Уменьшение объема воздушной камеры приводит к повышению давления воздуха (газа) в ней. Превышение допустимого давления приводит к срабатыванию предохранительного клапана. Такова упрощенная схема действия этого бака.
Но нормальное и безопасное функционирование системы возможно только при правильном расчете расширительного бака для отопления. Игнорирование или неграмотный расчет объема расширительного бака приведет или к недостаточному давлению в системе, или к превышению давления в ней и аварийному сбросу избытка теплоносителя.
Расширительные баки в различных системах отопления
В любом здании, будь оно административным или жилым, система отопления может быть представлена одним из следующих вариантов: централизованная, автономная открытого/закрытого типа.
Рассмотрим детальнее особенности конструкции расширительного бачка для наиболее распространенных систем, а также выполняемые им функции.
Централизованная система. Расширительный бак – герметичная емкость, наверху которой расположен вентиль, предназначенный для выпускания лишнего воздуха.
Бак монтируется в самой высокой точке верхнего разлива отопительной системы. Во время ее эксплуатации воздух стремится именно туда, вытесняемый источником тепла, движущимся вниз. Запуск системы осуществляется в подвале путем открытия задвижки контуров и стравливания воздуха из бака.
Автономная система открытого типа. В данной системе все устроено достаточно просто. Расширительный бак – негерметичная конструкция, закрываемая крышкой, чтобы внутрь не попала пыль и т.д. Движение теплоносителя по открытой системе отопления возможно благодаря конвекции. При этом источник тепла вступает в контакт с воздухом непосредственно в расширительном бачке, который, в свою очередь, выполняет 2 функции: компенсирует расширение теплоносителя и одновременно является высшей точкой контура, в которую поступает стравленный воздух.
Автономная система открытого типа
Автономная система закрытого типа. В такой системе бачок представлен емкостью, разделенной на две части специальной резиновой мембраной. В одной части бака находится воздух. В другой – жидкость из системы. Такая конструкция предотвращает накопление в системе отопления воздуха (обогащенного кислородом), разрушающего трубы и радиаторы.
Теплоноситель циркулирует по отопительной системе под действием циркуляционного насоса. Контур отопления в данном случае не имеет никакого контакта с окружающей средой, а бак – всего лишь емкость с резервным объемом, благодаря которому теплоноситель в состоянии расширяться в процессе эксплуатации отопительной системы.
Автономная система закрытого типа
Отопительная система закрытого типа в частном доме
Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.
Особенности и разновидности
Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.
Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи. Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя
В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов
Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.
Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!
В двухтрубном варианте подход также является рациональным, особенно для обслуживания больших площадей. Такой вид отопления подразумевает подключение двух параллельных магистралей. По одной горячая жидкость расходится по батареям под давлением в случае, если действует принудительно. По другой трубе охлажденный носитель возвращается в котел, минуя расширительный бак.
Существует горизонтальная и вертикальная разводка магистрали. Первый тип подразумевает объединение всех батарей в единую линию, подключенную к общему стояку. Чаще всего такой способ применяется в многоквартирных зданиях. Второй вариант считается более эффективным, обычно монтируется в частном доме. Подводящие трубы расположены сверху, что обеспечивает хорошую теплоотдачу при закрытых системах.
От объема носителя зависит величина бачка. Параметр должен составлять 10% от всего оборудования для отопления. Котлы с автоматикой позволяют контролировать процессы, регулировать давление и температуру. Датчик от перегрева активирует предохранительный клапан в момент закипания жидкости, оберегая технику от поломок. Таким же образом работает аппаратура от промерзания.
Как обслуживать
- Нужно ли мембранному бачку какое-то обслуживание?
Самое простое:
Два раза в год в закрытой системе нужно проверить давление по штатному манометру. При его падении необходимо вскрыть бачок и проверить состояние мембраны. Если она не имеет видимых дефектов, стоит частично сбросить теплоноситель и проверить давление зарядки бака;
Падение давления говорит о разгерметизации отопительного контура или о повреждении мембраны расширительного бачка.
Для накачки (зарядки бачка) по возможности используйте инертный газ. Если это проблематично — выберите для накачки обычным воздушным насосом день без осадков: чем выше влажность воздуха, тем быстрее будут ржаветь стальные стенки емкости.
