Как выполняется разводка труб в ванной своими руками?

Этапы проектирования

Любой проект начинается с постановки задачи. Далее, предлагаются различные варианты её решения и выбор оптимального способа. Потом приобретается необходимый материал и производится монтаж. На последнем этапе обязательно выполняется проверка системы на работоспособность, и только после этого уже она закрывается (замуровывается).

Все работы по созданию водоснабжения условно можно разделить на 4 этапа:

1. Создание схемы разводки.
2. Выбор и закупка необходимых элементов трубопровода.
3. Монтаж.
4. Тестирование работоспособности.

Перед этими этапами следует чётко понимать, какое сантехническое оборудование будет использоваться, где оно будет расположено, и какие коммуникации необходимо к нему подвести. Берётся лист бумаги и составляется список: например, унитаз — подвод холодной воды и отвод канализации, умывальник — подключение горячего и холодного водоснабжения, стиральная машинка — подвод холодной воды и слива.

После того как с количеством и видом сантехники решено, можно непосредственно приступать к последовательному выполнению четырёх этапов.

Составление схемы

Для составления проекта необходим план комнаты. Даже если его нет, всегда можно будет нарисовать его самостоятельно. На этом плане схематично указывается вся водозаборная техника и стояки с холодной и горячей водой. Затем изображается трубная разводка в ванной. Чтобы на плане не было нагромождений, канализацию можно будет изобразить отдельно.

На схеме принято холодный трубопровод изображать синей линией, горячий — красной, а канализацию — чёрной. Обязательно на плане указываются тройники и вентили. При использовании на линии клапанов, фильтров очистки, водомеров или иной арматуры их месторасположения также необходимо указывать.

Чтобы в итоге правильно всё развести, нужно предусмотреть ответвления на дополнительно планируемую сантехнику, например, подключение в будущем стиральной машинки или поливочного шланга. При проектировании следует избегать пересечений, допуская их лишь в сложных ситуациях.

Особенности монтажа

При расположении труб существуют негласные правила. Их соблюдать необязательно, но составлены они на основании опыта и логики, поэтому всё же стоит стремиться к их выполнению. Наиболее значимые из них, следующие:

• трубы должны идти параллельно друг другу, при этом прокладывать их стоит вертикально или горизонтально;
• места стыков желательно делать на местах со свободным доступом, которые легко визуально контролировать;
• не следует пренебрегать установкой фильтра грубой очистки воды;
• отвод трубопровода не должен превышать размер трубы, от которой он делается;
• весь трубопровод лучше делать материалом одного типа ;
• схема разводки должна быть составлена так, чтобы количество соединений и переходов было минимальным;
• для избегания появления запахов канализации на неподключенные сливные трубы желательно установить заглушки.

Расположение сантехники

Перед тем, как осуществить прокладку труб в ванной и туалете своими руками, надо точно определить места установки сантехнического оборудования.

Унитаз советуют ставить в первом ряду приборов от канализационного стояка

Также важно, чтобы спуск унитаза шел через фитинг прямо в стояк, или был с минимальным количеством поворотов. Сливы от приборов, расположенных за унитазом проводят через него

При этом вероятность засорений канализации сводится к минимуму. Душевую кабинку или ванну также лучше расположить ближе к стояку. Иначе возникают проблемы с уклоном. А такие агрегаты, как стиральная машина, мойка могут располагаться дальше. Большинство сантехнических устройств подключается одинаково, но попадаются и другие решения. Поэтому рекомендуют при покупке брать у продавцов схему подключения оборудования, и действовать строго по инструкции.

Если устанавливается габаритная угловая ванная не на ножках, а с несущим каркасом, то надо взять схему каркаса. Потому, что не всегда возможно выполнить слив по традиционной схеме.

Требования к разводке труб в ванной

Разводка труб в ванной в квартире и частном доме должен проводиться с соблюдением определенных требований. Таковыми являются:

• Запрет на пересечение труб ГВС и ХВС.
• Тубы канализационного коллектора и водопровода должны располагаться параллельными рядами друг над другом. При этом труба канализации всегда монтируется ниже водопровода. Такое расположение магистрали позволяет эстетично прикрыть её декоративной панелью.
• После того как вся сантехника в квартире будет установлена на свои места, мастеру должен быть обеспечен свободный доступ к гибким шлангам системы.
• Основные трубы при последовательной разводке располагают на уровне пола, а идущие от них тубы поднимают перпендикулярно к каждому из приборов.
• Отводы канализации не следует располагать вертикально. Здесь допустимо наличие тройника, который будет вклиниваться в гибкую часть системы.

Определяем способ монтажа

Разводку труб в ванной можно проводить следующими способами:

• открытая прокладка;
• скрытая укладка;
• комбинированный способ.

Каждый может выбрать тот или иной способ, исходя из своих предпочтений.

Открытая прокладка

Этот способ подразумевает прокладку трубопроводов на стенах или непосредственно над полом. Преимущества этого способа следующие:

1. Монтаж системы открытого типа доступен любому, т.к. не потребуется делать специальные углубления на стенах.
2. Если на каком-то участке труба даст течь, то можно легко починить ее или заменить этот участок.

Наряду с преимуществами есть и существенные недостатки:

Трубопроводы в открытой разводке могут быть неосторожно повреждены.
Открытая прокладка труб смотрится неэстетично и портит общий внутренний вид ванной комнаты.

Скрытая укладка инженерных коммуникаций

Скрытая разводка труб в ванной. В этом случае трубопроводы помещаются внутри стены под облицовкой в заранее подготовленные каналы, а наружу выводятся только фитинги, через которые к системе подключаются сантехнические оборудования. Это не портит внутренний вид помещения, так как все трубы скрыты под облицовкой

К тому же элементы трубопровода не могут быть повреждены по неосторожности. Однако, в случае поломки придется вскрыть участок стены над поврежденным трубопроводом для устранения неполадки

Комбинированный способ

Этот способ представляет собой смесь открытой и закрытой прокладки: магистрали укладываются поверх стен и пола (открытая прокладка), но сверху закрываются специальным коробом, чтобы скрыть трубопроводы (закрытая укладка). Короб изготавливают из пластика или гипсокартона с декоративным покрытием, чтобы максимально слиться с интерьером комнаты. Также короб изготавливают из декоративных плиток.

Выбор способа прокладки труб

Разводка выполнятся 3 способами:

• проводка труб открытым способом;
• в стене спрятанные трубы – прокладка закрытым способом;
• система канализации укладывается комбинированным путем.

Открытый способ отличается свободным доступом к трубам при необходимости сделать ремонт или обслуживании канализационной трубы в ванной.

Монтаж труб внутри стен защищает их от повреждений. Интерьер комнаты не нарушается картиной их монтажа. При таком способе разводки требуется соблюдать нормативы по предельной толщине стен в комнате. Поэтому такой монтаж системы трубопровода возможен не в каждой ванной или туалетной комнате. Способ прокладки трудоемкий и связан с проблемой удаления еще и дополнительного строительного мусора.

При комбинированном способе разводка водопровода и канализации укладывается в специальных коробах или скрывается за отделочным материалом.

Способы разводки

Любая схема разводки может быть выполнена двумя способами: открытым и скрытым. При открытом варианте все коммуникационные соединения находятся снаружи. Преимуществом этого способа является простой монтаж комплектующих, недостатком – неэстетичный внешний вид.

В обязательном порядке выполняется штробирование, но только в простенках.

И скрытая, и открытая разводка труб в ванной может выполняться двумя способами:

• последовательным;
• коллекторным.

В первом случае, магистраль коммуникационной системы прокладывается поэтапно. Ее элементы соединяются линейно – один за другим. Их установка предельно простая и не требует большого объема работ и материалов. Однако, практика показывает, что распределение напора воды в них осуществляется неравномерно.

Такая схема оправдана в малогабаритной ванной комнате и туалете с небольшой протяжностью сети и малым количеством точек потребления. Они должны быть установлены на минимальном расстоянии друг от друга. Вначале выполняется подключение к стояку водопровода. Затем к магистрали по очереди подсоединяются все сантехнические устройства.

Коллекторная разводка труб в ванной своими руками предусматривает монтаж отельного трубопровода для каждого элемента системы. На нем устанавливаются краны, позволяющие перекрывать при надобности доступ воды к сантехническому прибору и выполнить его ремонт или замену.

Коллекторный способ разводки

Преимущество – равномерное распределение напора воды по всем частям системы. Среди недостатков – сложный монтаж, большой расход комплектующих, а значит большая стоимость.

Какие трубы пригодны для ванной?

Перед началом работ, необходимо приступить в подбору труб. Все изделия, которые применяются в ванной комнате и туалете, делятся на:

• водопроводные;
• канализационные.

Осуществляя монтаж водопроводной системы, применяются изделия из:

• металлопластика;
• полипропилена.

Металлопластиковые элементы – это проверенные временем комплектующие, которые представляют собой гильзу из алюминия. На нее с обеих сторон нанесен полиэтилен.

Трубы из этого материала свободно выдерживают давление до 10 атмосфер. Их можно сгибать, поэтому они не нуждаются в большом количестве соединительных элементов, что уменьшает стоимость монтажных работ.

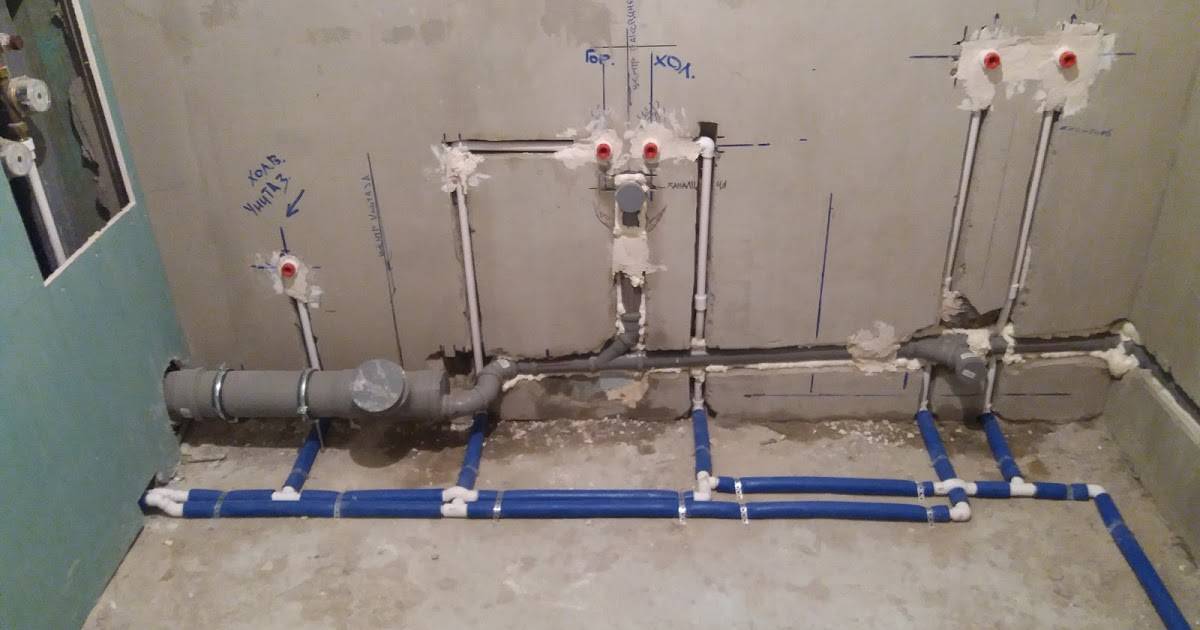

Прокладка пластиковых труб в штробе

С их помощью могут прокладываться длинные магистрали. Соединения труб закрепляются при помощи фитингов обжимного или компрессионного типа, что может привести к возникновению протечек.

Комплектующие из полипропилена характеризуются длительным сроком службы, устойчивостью к коррозийным процессам. Выдерживают давление воды до 25 атмосфер. Стоимость изделий варьируется в зависимости от модели. Линии из полипропиленовых комплектующих пригодны для подачи горячей и холодной воды.

Их монтаж осуществляется посредством диффузионной сварки, что позволяет сделать неразъемное, крепкое соединение и исключить протечки. Схемы разной конфигурации выполняются при помощи разноплановых фитингов.

Для обустройства канализационных линий применяют трубы из ПВХ. При их выборе, следует ориентироваться на такие особенности:

• безнапорные канализации монтируются посредством 50- и 110-миллиметровых труб;
• их монтаж выполняется с использованием раструбной конструкции, дополненной уплотнениями.

Среди преимуществ ПВХ – небольшой вес, доступность монтажа, невысокая стоимость и долговечность.

Зачем разрабатывать схему разводки

Чтобы водопроводная система в ванной функционировала без перебоев, необходимо, прежде чем приступить к монтажу, разработать схему разводки. Это поможет избежать возможных ошибок, которые могли бы быть допущены в случае, если работы проводить без предварительного чертежа всей системы. Правильное проектирование будущей системы — залог ее бесперебойного функционирования.

Схема разводки труб в ванной комнате.

В составлении схемы учитываются количество сантехнических приборов в помещении, их точное расположение и размеры, а также расстояние между устройствами. Все это нужно для того, чтобы правильно рассчитать количество требуемого материала и дополнительных элементов, протяженность трубопроводов и др., а значит, и затраты на весь процесс.

Схема разводки.

Расчет труб

Прежде чем окончательно выбрать трубы, нужно рассчитать хотя бы приблизительно их диаметр. Нужно это не для «умности» – чем уже труба, тем она дешевле, с одной стороны. С другой, слишком малый диаметр трубы для водопровода вызовет турбулизацию потока в ней. При этом пропускная способность трубы резко падает, и при нормальном давлении на входе из крана будет еле сочиться.

Точный расчет трубопровода – дело специалистов высокой квалификации, но для городской квартиры, чтобы нормально текло, можно прикинуть и самому. Исходные данные такие:

1. Минимально допустимое давление – 0,3 ат.
2. Потеря давления на 1 м пропиленовой трубы 16 мм – 0,05 ат.
3. Средняя для квартирной разводки потеря давления на единицу фитингов и арматуры – 0,15 ат.
4. Потеря напора в отборно-учетном узле – 0,25 ат.
5. При обычных значениях напора на входе в стояк 1,5-4,5 ат в трубе 12 мм периодическая турбулизация неизбежна, а в 16 мм трубах не наблюдается.
6. Запас по напору для самой дальней точки – не менее двухкратного.

Осталось узнать напор (давление) на входе, и можно определить, хватит ли при последовательной разводке такой, самой ходовой, трубой, давления для самого дальнего крана или придется взять пошире и подороже. Давление внизу стояка можно узнать по манометру в подвале или у эксплуатанта здания; затем отнимаем по 0,6 ат на этаж. Можно и прикинуть по соседям исходя из тех же 0,6 ат/этаж: если, скажем, через три этажа вверх из кранов еще течет, то у нас добрых 2 ат. Но в многоэтажках такой фокус не проходит: чтобы не удорожать чрезмерно квартирную разводку, там делают отдельные стояки на нижние и верхние и даже на нижние, средние и верхние этажи.

Зависимость потерь в трубах и арматуре нелинейная: они зависят от скорости течения, которая, в свою очередь, зависит от сечения просвета трубы. Незначительное увеличение диаметра трубы резко снижает потери, поэтому обычная для квартир разводка 20 мм трубой с отводами к точкам 16 мм в большинстве случаев работает хорошо. В сложных случаях точный расчет можно сделать по СНиП, внутренний водопровод и канализация зданий. Там есть все нужные формулы и номограммы; расчет может сделать человек с инженерным образованием любого профиля.

Способ 2. Разводка, расположенная на поверхности стен.

Данный метод отличается простотой и дешевизной монтажа, а также эксплуатации. И правда, ведь все трубы магистрали будут находиться на поверхности стен, предоставляя тем самым круглосуточный к себе доступ. Существует лишь один значимый недостаток: ввиду того, что трубы будут располагаться на поверхности, они могут значительно подпортить внешний вид комнаты, да и интерьер помещения в целом. К этому следует быть готовым. Но и это, как говорится, еще не приговор. На сегодняшний день многие дизайнерские решения предполагают наличие открытых труб на стенах, более того, от этого их вид может даже улучшиться. Если у вас нет возможности штробировать стены, а присутствие открытых труб в комнате вам неприемлемо, то существует еще и третий метод разводки труб — это их маскировка.

Тройниковый или последовательный способ

Последовательная схема водоснабжения в квартире – это наиболее простой в реализации способ создания системы. Она состоит из общей трубы, к которой последовательно подсоединяют потребителей холодной воды. Аналогично ей параллельно прокладывают трубопровод с горячей водой.

Диаметр основной трубы должен быть больше, чем у остальных частей водопровода, поскольку ей в последовательной схеме отведена функция коллектора. Чтобы подсоединить к ней сантехнику, пользуются тройниками.

Принцип, на котором основано обустройство такой системы, прост, как в плане проектирования, так и в отношении реализации. Данной схемой подключения водопровода в квартире пользуются многие потребители холодной и горячей воды, проживающие в типовых домах, возведенных еще в советские годы.

Это объясняется тем, что, чем длиннее протяженность трубопровода, тем незначительнее в его конце напор. Сантехническим приборам, которые оказываются подключенными на последних метрах схемы, остается меньше воды, поэтому они часто функционируют некорректно.

При последовательном способе подключения нет возможности отключать только один прибор. Специалисты отмечают наличие еще ряда проблем, имеющих отношение к обслуживанию тройниковой разводки холодной и горячей воды в квартире. Обычно места подключений находятся под отделочными материалами и поэтому доступ к ним часто ограничен.

В итоге при возникновении протечки обнаружить проблемное место бывает достаточно сложно. Нередко, чтобы выполнить ремонт водопровода приходится производить демонтаж фальш-панелей, ломать капитальные стены и т.д. После завершения ремонта водопровода в квартире может потребоваться повторная облицовка помещений.

Несмотря на вышеописанные недостатки последовательной системы водоподачи она по-прежнему остается востребованной и в настоящее время. Тройниковая схема считается оптимальным решением при необходимости спроектировать инженерные коммуникации в небольшой квартире.

Поскольку такое жилье имеет бюджетную стоимость, последовательный монтаж водопровода в квартире позволяет минимизировать затраты на его обустройство. Следует заметить, что в системе небольшой протяженности давление будет достаточно высоким.

Чтобы снизить расходы, как на ее обустройство, так и на эксплуатацию, следует заранее обдумать схему прокладки труб и монтажа тройников, обеспечив свободный доступ к ним. Специалисты рекомендуют не экономить на монтаже водоснабжения в квартире и не использовать дешевые и низкого качества материалы. Работы нужно выполнять максимально правильно, чтобы минимизировать возникновение протечек и вероятность поломки.

Какие трубы для водопровода лучше выбрать

Существуют 3 вида материалов, из которых изготавливаются водопроводные трубы:

• полипропилен;
• ПВХ;
• металлопластик.

Каждый из них имеет достоинства и недостатки.

Полипропиленовые

У труб из полипропилена высокий показатель теплового расширения, поэтому они не подходят для горячих сред. Если все же их использовать, то придется дополнительно устанавливать компенсаторы, а это уже лишние хлопоты. К тому же, в случае с полипропиленовыми трубами разводку не следует прятать под отделку, а лучше сделать ее открытого типа. Дело в том, что из-за отсутствия опыта пайки полипропилена есть риск допустить недочеты, а значит со временем места стыков дадут течь, из-за чего в будущем придется снимать отделку.

Полипропиленовые трубы.

Если же все сделано по инструкции, то можно выделить ряд существенных преимуществ в использовании труб из этого материала:

1. В случае поломок можно легко отремонтировать поврежденные участки.
2. В местах пайки нет зауженностей.
3. Долговечность.
4. Монолитность.

ПВХ

Трубы из поливинилхлорида (ПВХ) также не подходят для транспортировки холодной воды, т.к. они могут выдержать температуры только до +40°C. Для соединения 2 отрезков таких труб применяют клей, который растворяет поверхностный слой полимера. Далее место стыка нужно выдержать некоторое время, чтобы соединение получилось надежным и монолитным.

ПВХ трубы для разводки в ванной.

Металлопластиковые

Трубы из металлопластика применимы для транспортировки как холодных жидкостей, так и горячих, т.к. они могут выдерживать температуры до +105°C. Существенным преимуществом трубопроводов из этого материала можно назвать их гибкость, что позволяет сэкономить на фитингах, а недостатком — сильное заужение в местах стыков, что снижает давление в трубопроводе. Если речь идет об отопительных приборах, то лучше всего использовать медные трубы.

СП 30.13330.2016

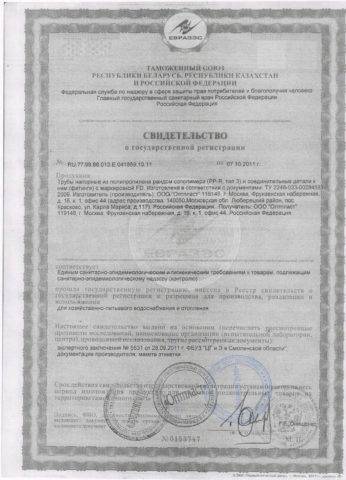

Сертификат соответствия полипропиленовых труб гигиеническим нормам

• Использованные ранее стальные трубы под запретом и здесь;
• Если вы своими руками монтируете холодное водоснабжение — прокладка труб должна сопровождаться их изоляцией материалами с низкой теплопроводностью. Изоляция уменьшит образование конденсата, способствующего коррозии стали и уменьшающего сроки службы увлажняемых им строительных конструкций;
• Розливы и стояки системы ГВС тоже следует изолировать, но уже для сокращения теплопотерь;

Изоляция медных стояков вспененным утеплителем

Горячее водоснабжение с циркуляцией

Перемычками может объединяться от 3 до 7 стояков ГВС. Как правило, один стояк в каждой группе — циркуляционный. Водоразбор из него не допускается;

Кольцующая перемычка между стояками ГВС на верхнем этаже жилого дома

Полотенцесушители подключаются к подающим стоякам ГВС или к циркуляционным стоякам при обязательной установке перед прибором кранов и перемычки;

Подключение полотенцесушителя

Внутренний водопровод может быть тупиковым, если техусловиями допускаются перерывы в подаче воды, а количество пожарных кранов в здании не превышает 12-ти;

Краны пожаротушения

Кольцевой внутренний водопровод должен иметь как минимум два ввода. Кроме того, не меньше двух вводов должны иметь жилые дома с 400 и более квартирами, клубы, любые заведения с эстрадой и кинотеатры с 300 и более местами, театры, постройки с 12 и более пожарными кранами;

Кольцевой и тупиковый внутренние водопроводы

• При наличии двух вводов и насосных станций вводы должны объединяться до насосов;
• Каждый из нескольких вводов с водосчетчиками снабжается обратным клапаном;
• Горизонтальную разводку воды следует выполнять по подвалу, отдельному техническому этажу, чердаку, а в их отсутствие — под съемным настилом пола или под потолком в нежилых помещениях на верхнем этаже;

Горизонтальная разводка холодной и горячей воды по техническому подвалу

Скрытая прокладка стальных труб с резьбовыми соединениями — под запретом. Единственное исключение — уголки перед настенным смесителем: они могут быть заделаны в стену;

Смеситель держится на скрытых в стене уголках

Канализация при совместной прокладке с водопроводом монтируется ниже него. Горячая вода разводится выше холодной, чтобы предотвратить нагрев последней;

Холодная вода разведена ниже горячей

Розливы монтируют с уклоном не меньше 0,002 (в особых случаях — 0,001) и снабжают их сбросниками в нижней точке. В верхней точке циркуляционного контура ГВС монтируются воздухоотводчики;

Сбросы в нижних точках розливов ГВС и ХВС

В теплоизоляцию трубопровода уложен греющий кабель

Трубы должны служить от 50 лет на холодной и от 25 лет на горячей воде;

На фото — стальная труба после 20 лет службы на холодной воде

Пожарный водопровод должен монтироваться металлической трубой (кроме чугунной).

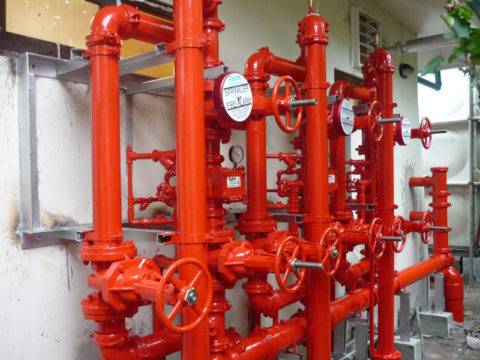

Водопровод пожарный внутренний, материал — сталь

Эскиз водопровода, расчет и приобретение материалов

Чтобы знать, что с чем паять, сколько и чего покупать, нарисуем монтажную схему со всеми поворотами, переходами и размерами. В самом простом виде ее можно скопировать с существующего стального водопровода. Так же её желательно нарисовать на стенах, где будут проходить трубы.

С ней мы смело можем идти в магазин  приобретать трубы и фитинги. Для удобства их перечень выпишем на том же листике в виде таблички (рис. 1).

Совет. Покупая трубы и фитинги, возьмите дополнительно три-четыре соединительные муфты, даже если по схеме они не нужны. Стоят копейки, но пригодятся, во-первых, если вы допустили ошибку и нужно резать уже собранный трубопровод. А во-вторых, будет, на чем потренироваться, проверить качество нагрева и т.п. В любом случае берите недорогую фурнитуру с запасом 1-2 штуки. Стоят они копейки, да и вернуть можно, если не пригодились.

Если при устройстве водопровода в ванной комнате из полипропилена своими руками вы планируете использовать «гребёнки», то есть коллекторы, то необходимо так же озаботится и соединением из с полипропиленом. Для этого приобретаются специальные переходные муфты, у которых с одной стороны металлическое резьбовое соединение с гайкой, на другом конце муфта для соединения с полипропиленом.

Коллектор с шаровыми кранами, в простонародье — «гребёнка»

Когда есть гребёнка, то шаровые краны обычно не нужны. Но, если всё же соединения последовательные, и вы не ведёте каждую линию от гребёнки на своё место, то желательно, что бы была возможность отключить каждую точку отдельно, а для этого потребуются шаровые краны. При покупке предусмотрите это. Соответственно, потребуются и соединения муфты для перехода с ПП (полипропилена) на металл.

Муфта с накидной гайкой для соединения металла и полипропилена

Коллекторы имеют резьбу 1/2, но на краях 3/4, по-этому приобретите соответствующие металлические заглушки, лучше взять и с внутренней резьбой и с внешней, потом сдадите, которые не нужны.

Заглушки с внутренней и наружной резьбой

Для резьбовых металлических соединений нужно запастись льном и сантехнической пастой для резьбовых соединений.

Паста и лён для резьбовых соединений

Монтаж

Перейдем к монтажу водопровода. Здесь тоже есть тонкости, связанные с монтажом соединений своими руками — свои для каждого типа труб.

Узнать больше о тонкостях монтажа систем водоснабжения можно из видео в этой статье.

Оцинковка

Проблемы может вызвать, прежде всего, герметизация соединений. Чтобы она была долговечной, используйте Тангит Унилок — или сантехнический лен с пропиткой краской (как вариант — силиконовым герметиком). Пропитка не дает органическому волокну выгорать при длительном нагреве и гнить при контакте с конденсатом на холодной воде.

Пропитанный краской лен служит неограниченно долго

Металлопластик

Типовая ошибка при его монтаже на компрессионных фитингах — нарезка труб ножовкой вместо трубореза и пренебрежение калибратором. Если неровно отрезанная и сохранившая овальность после разматывания из бухты труба с неснятой внутренней фаской надевается на штуцер фитинга, она вырывает из пазов уплотнительные кольца.

В результате соединение на горячей воде дает течь уже через несколько циклов нагрева и последующего охлаждения.

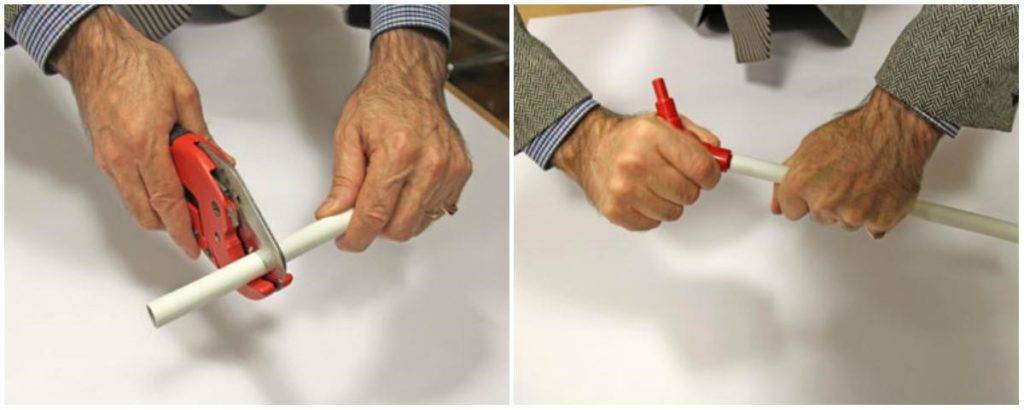

Правильная резка и калибровка металлопластиковой трубы

Полипропилен

У его соединения фитингами под пайку тоже есть несколько тонкостей:

Время нагрева нужно отмерять в точном соответствии с приведенной ниже таблицей. Иначе вы получите или непропай, или наплыв расплавленного пластика внутри трубы;

Время нагрева и охлаждения полипропиленовых труб и фитингов

Трубы с алюминиевым армированием перед пайкой нужно зачистить с помощью шейвера (если фольга находится близко к внешней поверхности трубы) или торцевателя (если она находится между двумя слоями полимера примерно одинаковой толщины). Инструкция связана с низкой стойкостью алюминия к щелочным средам: коррозия армирующего слоя при его контакте с водой приведет к расслоению трубы. Зачистка же позволяет сварить фитинг непосредственно с внутренним слоем полипропилена;

Труба с зачищенным с помощью шейвера наружным армированием

Температура пайки полипропилена — 260 градусов. На паяльнике с терморегулятором нужно выставить именно это значение.

Такой хомут не будет препятствовать удлинению трубы при ее нагреве

Последовательность работ по укладке труб

Важнейшим этапом, вне зависимости от того, скрытый тип разводки применяется, или открытый, является монтаж контрольного вентиля. По причине того, что подаваемая вода центрального водопровода, как правило, среднего качества, в обязательном порядке следует установить на входе в квартиру фильтр грубой очистки, или систему фильтров из трех штук. Его устанавливают непосредственно после входного вентиля. Затем монтируют счетчик для учета воды и фильтр тонкой очистки, но уже по желанию.

Если напор воды в системе выше допустимых норм, устанавливают редуктор давления. Желательно, если в комплект редуктора будет входить манометр, с помощью которого будут регулироваться наиболее подходящие параметры, при которых все сантехнические приборы могут функционировать должным образом. Обычно приемлемым давлением считается 3-4 атмосферы.

Основные требования к устройству магистрали

Разводка труб водопровода и труб канализации в квартире должен осуществляться в соответствии с требованиями и установленными стандартами.

Так, стоит придерживаться таких принципов:

• Водопровод должен быть надёжным;
• Система должна быть обеспечена запорным краном для быстрого аварийного отключения воды;
• Водопровод должен быть полностью герметичен;
• К тому же магистраль должна обеспечивать подачу воды ко всем без исключения сантехническим приборам в полном объеме.

Кроме того, стоит знать, что водопровод должен иметь эстетический вид и ни в коем случае не должен нарушать дизайн комнаты.

Требования по укладке труб канализации в ванной

Канализация в ванной комнате монтируется с учетом уже выбранного места установки единицы сантехники. Разводка системы канализации придерживается всех точек их расположения.

Работы по укладке трубопровода канализации выполняются с требованиями:

• с учетом ГОСТовских требований выполняется уклон прокладки магистрали канализации. Уклон выполняется из расчета 2 см на каждый метр трубы;
• стыки в линии разводки на углах имеют угол не меньше 90 градусов;
• для магистрали обязательное обустройство точек для ревизии;
• для подсоединения к унитазу используют трубы с диаметром больше 100 мм, для слива применяется с диаметром 50 мм;
• 10 мм выдерживается зазор в раструбе отводных труб;
• канализация укладывается на высоте от 100 до 150 мм.

Для монтажа канализации не потребуется сложных инструментов.

Почему предпочтительнее трубы на основе полипропилена?

Для монтажа водопровода рекомендуется выбирать пластиковые трубы. Это связано с их длительным сроком эксплуатации и минимальной стоимостью за погонный метр при других одинаковых геометрических параметрах.

Благодаря гладкой внутренней поверхности они не способствуют образованию ржавых или солевых отложений, в отличие от стальных или чугунных.

Для холодной и горячей воды рекомендуется выбирать пластиковые трубы именно полипропиленовые. Обычно стараются брать полиэтиленовые трубы под холодную воду в целях экономии, однако, это не всегда оправдано.

В ванной комнате, особенно при длительном принятии душа, достаточно часто температура воздуха поднимается выше 50°С, что для некоторых дешевых конструкций является критическим значением, и они начинают изменять свои механические свойства.

При наличии достаточного давления в водопроводной системе может нарушиться герметичность труб, которая не грозит, если использовать пропилен, температура плавления которого выше +110°С.

Полипропилен рассчитан на эксплуатацию при высоких температурах окружающей среды, а не только рабочей жидкости. То есть идеальны для ванной комнаты.

Полипропилен обладает небольшим весом, что делает возможным монтаж труб даже на те стены, которые не являются несущими. То есть задача монтажника существенно упрощается, а стоимость работ, за счёт применения пластиковых крепежей, снижается.

Водопроводные трубы

Необходимые материалы

Чтобы собрать систему из полипропиленовых водопроводных труб, вам понадобится специальный инструмент, в просторечье именуемый «паяльник». Покупать его для разовых работ нет никакого смысла, гораздо проще взять его в аренду на пару дней (эту услугу обычно предоставляют специализированные магазины). Работать с ним достаточно просто, но при этом не следует забывать, что он сильно нагревается, поэтому будьте аккуратны и обязательно прочитайте инструкцию, если пользуетесь им в первый раз. Возможно, вам даже понадобится первое время помощник, который будет держать «паяльник», пока вы будете нагревать трубы и фитинги, а потом – убирать его в сторону, чтобы вы не обожглись.

Фитинги для разводки ПВХ труб

Чтобы соединить трубы между собой, а также повернуть их под нужным углом, вам понадобятся ПВХ фитинги (они продаются в тех же специализированных магазинах). Подбирают их точно по диаметру труб. Стоят они не слишком дорого, поэтому берите их с запасом в 1-2 штуки на тот случай, если не сможете ровно припаять их с первой попытки.

Муфта канализационная

Для завершения разводки вам потребуется подсоединить к концевым выпускам «американки» — это фитинги, с одной стороны в которые припаивается труба, а с другой через резьбу подсоединяется гибкий шланг.

Разводку в ванной можно выполнять двумя способами:

1. Двигаясь от крайнего сантехнического прибора в сторону основного водопроводного стояка.
2. Припаивая трубы, двигаясь от стояка к сантехническим приборам.
