Прокладка труб в ванной своими руками

Монтаж трубопроводов: 10 важных моментов

При выполнении монтажных работ можно существенно облегчить себе задачу, если учесть следующие десять моментов:

Основной материал разводки – полипропиленовая труба. Ее нужно сваривать при помощи специального паяльника. Зачистив концы трубы и муфты, наденьте фитинг на дорн, а с другой стороны нагревателя вставьте трубу в гильзу. Продержав около 4-6 секунд, трубки надо быстро снять и вдеть одну часть (строго в одно движение, без поворота по оси!) в другую и шов готов. При пайке соблюдайте следующее правило: на пайку уходит 15 мм трубы и при сварке 1 м нужно соответственно отрезать 1 м и еще 3 см. При монтаже системы нужно установить пластиковые планки с угольниками МРВ для смесителей. Их крепят саморезами к несущей стене, с учетом толщины отделки. Выходные патрубки лучше делать выступающими, чтобы впоследствии их можно было доработать до нужной длины своими руками наждаком. Длина выступа должна составлять половину ширины бортика колпака смесителя + толщина отделки, включая плитку. Далее собираются секции труб и вводятся в штробы с помощью переходников МРВ, пластиковых вставок или же как вариант можно монтировать трубу строго по месту, пользуясь компактным паяльником. Когда возникает необходимость в резке труб, не пользуйтесь ни каленым ножом, ни пилой – только труборезкой! Причем для пластика и для металла применяются отдельные. При гибке металлопластика допускается радиус изгиба в 5 наружных диаметров трубы

Ни в коем случае не допускайте угла, близко к 90 градусам: это создаст остаточное напряжение, к тому же проходимость трубы упадет. При монтаже старайтесь избегать ненужных изгибов, массы соединительных узлов, перехлестов холодной и горячей магистралей. Обязательно ставьте контрольный вентиль, как меру безопасности. Монтируйте на точке подключения трубы большего диаметра для нормализации давления. Обязательно используйте коллекторы с тройниками для переходов и запорными вентилями

Отдельное внимание стоит обратить на счетчик учета расхода. На нем изначально стоит заводская пломба, без которой его не может сертифицировать инспектор

После разводки труб и установки счетчика, можно смело пользоваться водой, но пломбировка со стороны ЖКХ нужна обязательно. Учет затрат воды и оплата расхода пойдут после регистрации счетчика.

Вам может казаться, что правильная разводка труб в ванной – крайне сложное предприятие.

Видео:

Но уже на этапе разработки схемы вы поймете, как легко выполнить все работы, причем не прибегая к помощи профессионалов, а своими руками.

Скрытая разводка — великолепное решение как для квартиры, так и для частного дома.

Будьте последовательны, следуйте плану работ и вы самостоятельно справитесь с разводкой труб!

Разводка труб в ванне своими руками

• Прокладку труб в ванне своими руками начинают с проделывания канавок под сам трубопровод. Нарезку и зачистку арматуры под соединительные элементы, называемые фитингами.
• После подготовки всех необходимых долбежных работ необходимо подготовить паяльник к работе. Нагреваем до 270 градусов. Нагреваем оба стыковочных конца в течение 4 секунд и сразу соединяем на глубину до отметок на фитинге. Не передерживайте, нагревая элементы. Время выдержки зависит от диаметра каждой трубы, оно указано в паспорте паяльника. (время в насадке диаметр 16 -4сек, 20-5сек, 25-6сек, 32-8сек, 40-10сек, 50-20сек). При соединении концов 4-6 секунд выдерживают, затем нужно дать затвердеть конструкции около 2 минут. Отверстие спайки должно быть закрыто оплавленным наплывом.
• Спайку ведут отдельными элементами. Собирают каждый подвод в отдельности на полу. Потом стыкуют всю ветвь к центральному разветвителю. Собрав всю систему и установив на каждую ветвь вводные краны, переходим к прокладке канализационных труб. После соединения промазать стыки герметиком. Запах проходит через резиновые прокладки.
• Далее устанавливаем крепежные клипсы, чтобы зафиксировать арматуру внутри каналов. Ставим заглушки на все выводы, и подаем давление. Проверяем на наличие протечек в местах соединений. Все в норме давление трубы держат, утечек не имеем. Можно замазывать раствором готовую прокладку арматуры.
• При укладке канализационной разводки не требуется никаких специальных приборов. Производится обычная стыковка соединений. Советуют пользоваться мыльным раствором для облегчения соединений. Используют для проводки канализации до унитаза 100 миллиметровую трубу и колена. От унитаза к раковине и далее используют 50 миллиметровую арматуру. Фиксацию канализационного водопровода осуществляем хомутами.

Самый хороший способ укладки арматуры – скрытый. Но порой встречаются варианты открытой прокладки водопровода, чтобы не портить дорогостоящую плитку. Данный способ прокладки допустим, но чтобы скрыть трубы и соединения разводки, приходится прикладывать дополнительные силы. Монтирование пластиковых коробов, из гипсокартона, обшитого плиткой или окрашенного, делают внешний вид ремонта более интересным.

В частных домах нередки случаи разводки водопровода в полах. Такой вариант упрощает заделку, не нарушая стеновых покрытий. Под пол прячется и канализационная труба. В многоэтажках такой вариант невозможен. В домах, имеющих совмещенный санитарный узел, одну раковину, ванную и унитаз возможен вариант последовательной разводки. Потому что два потребителя воды в один момент времени в своей ванной редко когда окажутся включенными.

В продаже имеются смесители для ванн, имеющие в своей конструкции фильтр тонкой очистки для смягчения воды, особенно когда мы моем волосы. Жесткая вода портит внешний вид и здоровье волос. Вообще рекомендуется устанавливать на вводе трехступенчатый фильтр. Фильтр грубой очистки используют для таких систем, как унитаз, полотенцесушитель, баки нагрева, для отопительной системы. Вторая и третья ступень очистки используется для питьевой воды в раковине и принятия ванны.

Какой тип разводки выбрать?

Разводка труб в ванной комнате и туалете может быть выполнена по одной из трёх основных схем. Выбор зависит от технических возможностей, личных предпочтений и площади ванной комнаты.

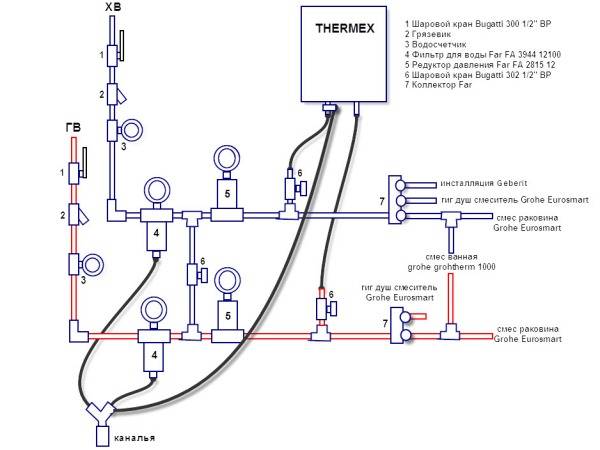

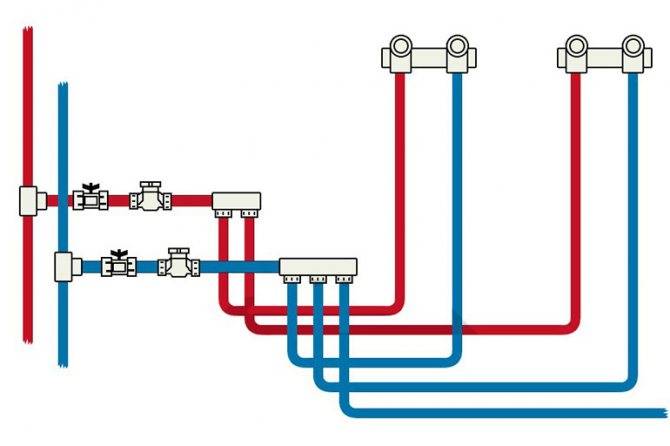

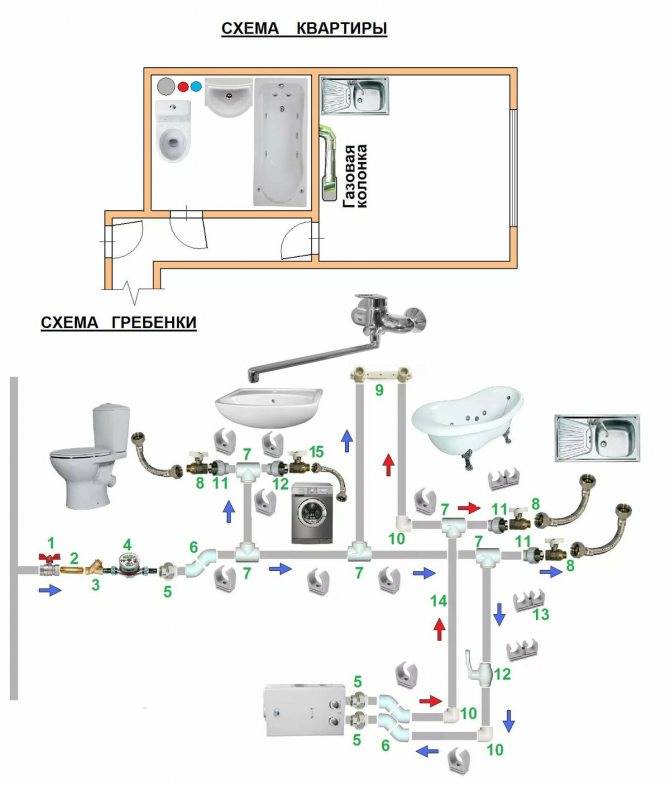

Коллекторная

Представляет собой надёжную схему, так как предполагает подключение каждого сантехнического устройства посредством отдельной трубы, которая идёт от коллектора. Иначе такой тип соединения можно назвать параллельным.

Практичность данного способа заключается в возможности контроля подачи воды, обеспечении равномерного распределения давления между точками подключения, минимальном количестве соединений, необходимости отключения только одного устройства.

Однако при этом возрастут затраты на прокладку труб, так как, например, для расположенных нескольких сантехнических приборов потребуется тянуть параллельно минимум одну-две линии для воды и одну для канализации.

Коллекторная схема идеальна для ванной комнаты, если выполняется скрытая прокладка труб.

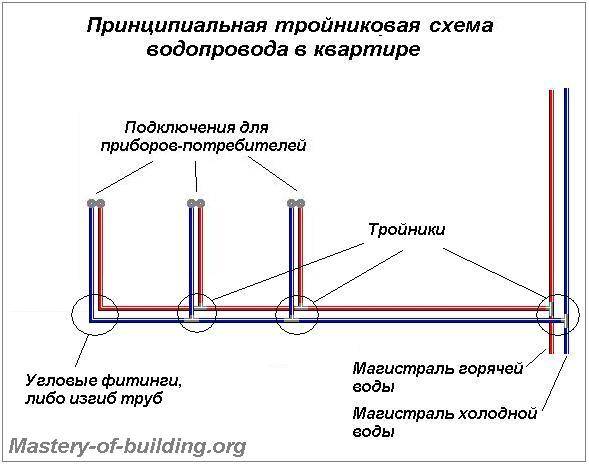

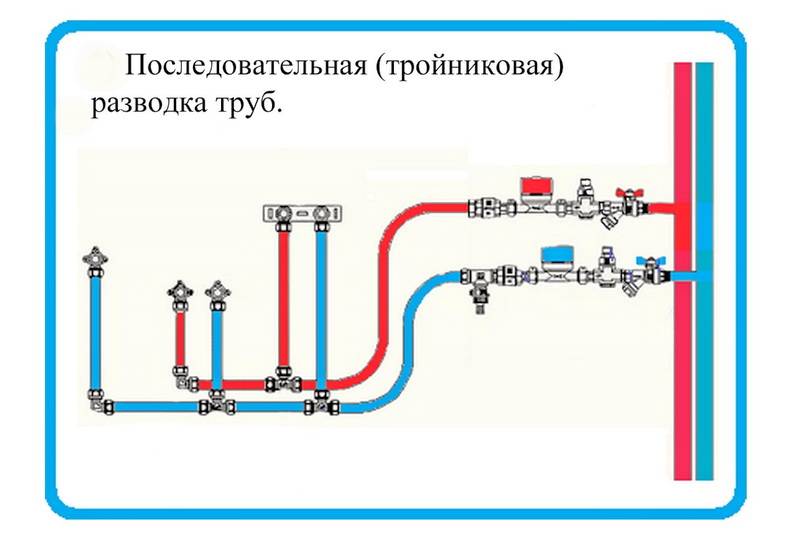

Последовательная

Представляет собой стандартную схему, которая используется в большинстве многоэтажных домов. Все сантехнические устройства подключаются к проложенной трубе в точке максимально возможного приближения к ней.

То есть, это позволит в систему добавлять новые сантехнические приборы с внесением минимальных изменений в сами коммуникации.

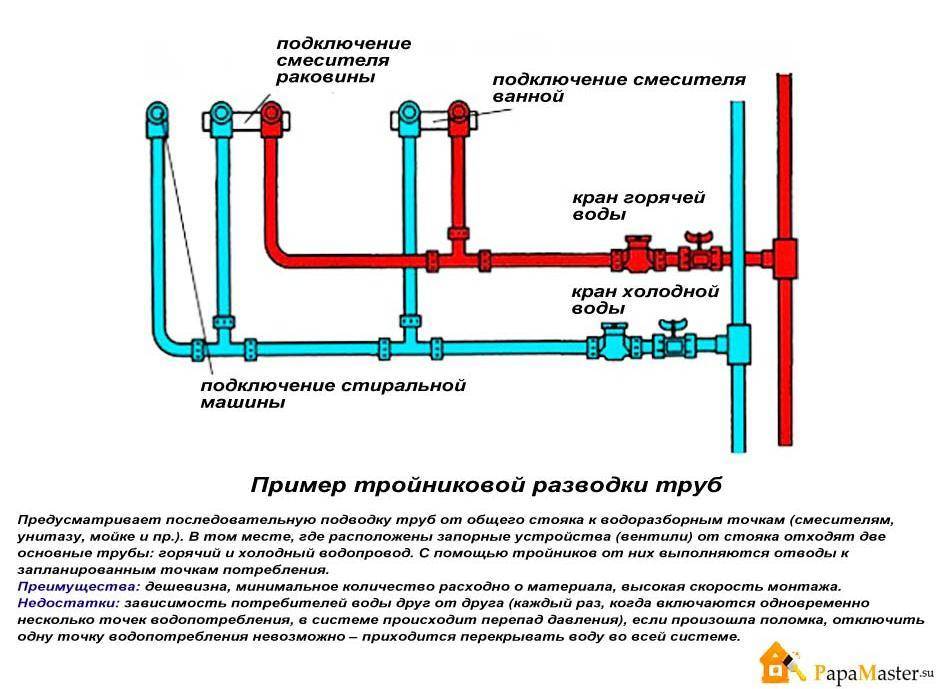

Подключение сантехники выполняется по тройниковой схеме. Схема водопровода достаточно компактна и поэтому её выгодно реализовывать в ванных комнатах с небольшой площадью.

Однако, в такой схеме есть несколько существенных недостатков: при одновременном использовании нескольких подключённых точек потребления воды, может возникнуть существенное падение давления. Это приводит к слабому напору воды.

Кроме того, наличие множества соединений существенно усложняют проведение ремонта и профилактических работ, и делает невозможным контроль расхода воды по отдельным подключённым устройствам.

Если требуется установить и подключить стиральную машину, то обязательно стоит проверять рабочее давление в трубах, так как в противном случае она не будет стабильно работать и велик риск выхода её из строя.

Комбинированная

Предполагает совмещение открытой и закрытой прокладки водопровода. Способ достаточно гибкий, так как позволяет сделать скрытый монтаж труб в местах, где ещё нет облицовки, а в остальных – наружный.

Проектировщик может, где необходимо, спрятать коммуникации, а в местах подключения сантехники – вывести их наружу.

Способы монтажа водопроводных труб

И видимые трубы никак не украшают ее. Поэтому разработаны технологии, позволяющие спрятать разводку труб в пол или стены. Там же, где такой необходимости нет, применяется открытый метод укладки. Каждый из способов имеет ряд характерных особенностей.

Открытая прокладка

Главное преимущество заключено в том, что имеется постоянный доступ ко всем элементам системы. Такую разводку труб в ванной комнате или туалете легко обслуживать, и можно ремонтировать, не повреждая отделку. Монтаж можно сделать собственными силами, так как процедура менее трудоемкая, и требует применения меньшего количества специализированных приспособлений.

Недостатком принято считать опасность повредить трубопровод. Но это относится только к пластиковым элементам. Металлические и металлопластиковые трубы имеют достаточную прочность, чтобы устоять и остаться целыми при механическом воздействии. Страдает также эстетичность помещения. Также мешает шум воды, жужжание счетчика и т.д.

Чтобы устранить все недостатки мастера монтируют короб, который отделывают в стиле комнаты. Имеется в виду стационарный каркас из металлического уголка, прикрепленный к стенам, потолку и полу. Зашивать нужно не полностью. Оставляют люк с дверцей, который нужен, чтобы можно было добраться к кранам, манометрам, счетчику и т.д.

Главное, чтобы стремление сделать помещение красивым не было сильнее здравого смысла.

Некоторые типы труб нельзя прятать. Железные трубы окисляются, ржавеют, гниют. А если их зашить в короб, конденсат на холодном трубопроводе станет причиной появления очагов коррозии. Выход — это разборный короб, который можно периодически демонтировать, и проводить ревизию и профилактику.

Скрытая укладка инженерных коммуникаций

Суть метода в том, что трасса водопровода укладывается в специально прорезанные ниши. Те, кто пожелает смонтировать разводку именно таким способом, должен учитывать следующие факторы:

1. Штробить перекрытия запрещено. Пустотные плиты армированные, и именно арматура придает им прочность. Выход – трубы в стяжке на полу.
2. Цементно-песчаный раствор весит много, а перегружать перекрытия небезопасно. Это может привести к тому, что оно просто лопнет.
3. Резать несущие стены также не рекомендуется. Нарушая целостность каркаса здания, мастер ставит под угрозу его существование. Возможно обрушение.
4. Штробить можно кирпичные стены и дома из блоков. Пустотные панели должны всегда оставаться целыми. Это касается бетона и арматуры.

Чтобы не наделать глупостей, лучше обратиться к специалистам. А еще лучше изготовить проект перепланировки, и получить официальное разрешение на выполнение работ.

Несомненный плюс этого метода – отсутствие видимых труб, приятный интерьер. Минус – невозможность вести контроль состояния водопровода. Состояние трубопровода всегда будет тайной, а поломка неприятным сюрпризом. Более того, вмуровывать можно не любые трубы. Нужно выбрать те, которые имеют малый коэффициент термической деформации.

Замуровывать обслуживаемые соединения нельзя.

Если трубы пластиковые, и участки приварены друг к другу – отлично. Главное, чтоб прочность такого трубопровода была достаточной для того, чтобы выдержать нагрузку.

Специалисты рекомендуют придерживаться ГОСТов, которые требуют, чтоб фитинги, муфты и другие соединения были открытыми, так как в большинстве случаев протечь появляется именно здесь.

Виды разводки труб

На данный момент при сантехнических работах рекомендуются следующие 3 типа:

• Коллекторная (с параллельным подключением каждого объекта к магистральным трубам);
• Последовательная (подключение каждого объекта к основной трубе через отдельный тройник);
• С проходными розетками (схожа с последовательной, но вместо тройников устанавливают розетки).

Последнюю схему прокладки применяют только в частных домах. Она потребует установку дополнительного насоса для подпора воды и прокладку труб значительной длины.

В квартирах же используют первые две схемы, о них расскажем подробнее.

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

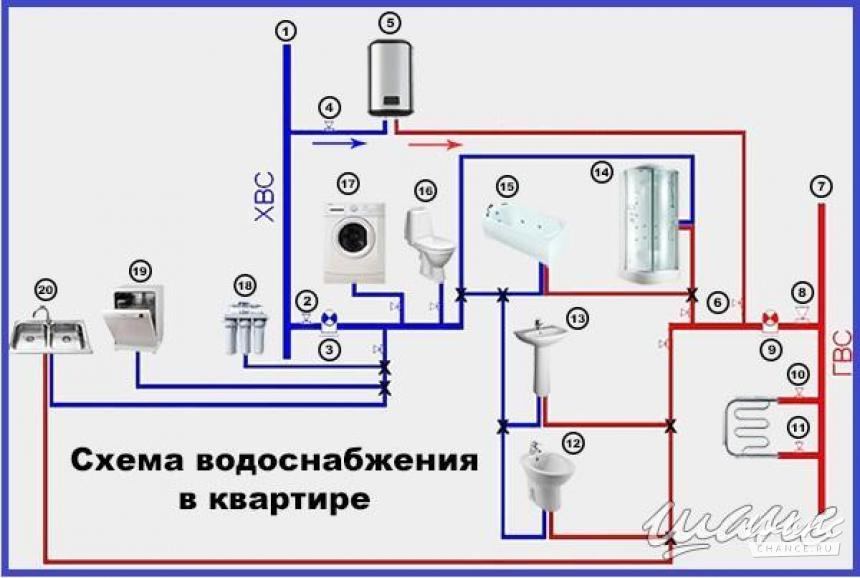

Схемы

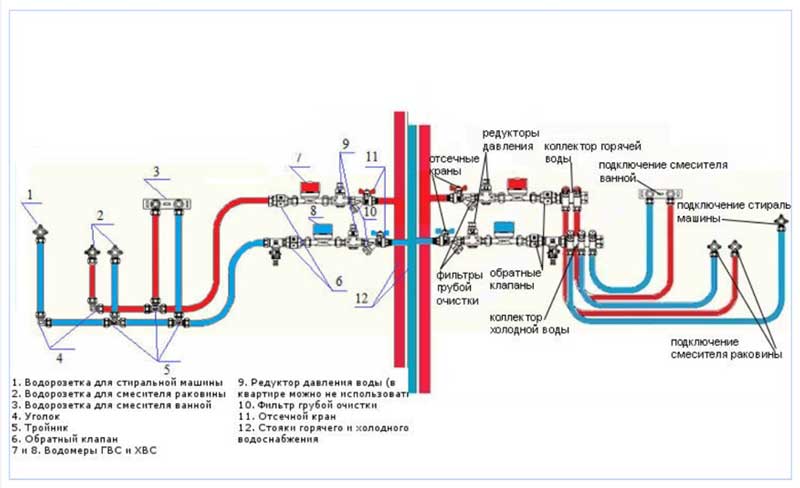

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Изображение	Описание

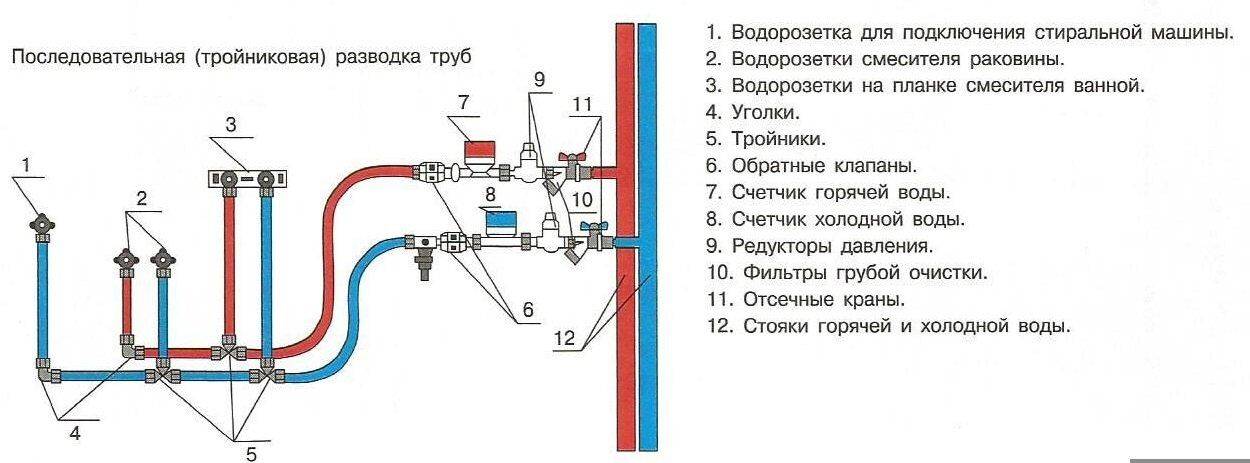

Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме	Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).

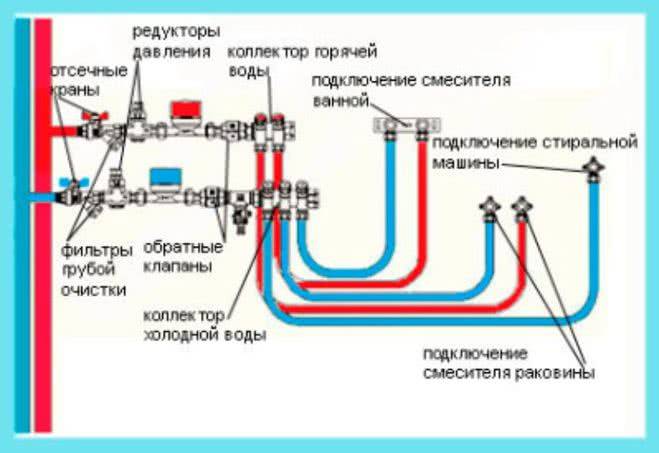

Схема лучевой разводки водоснабжения	Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

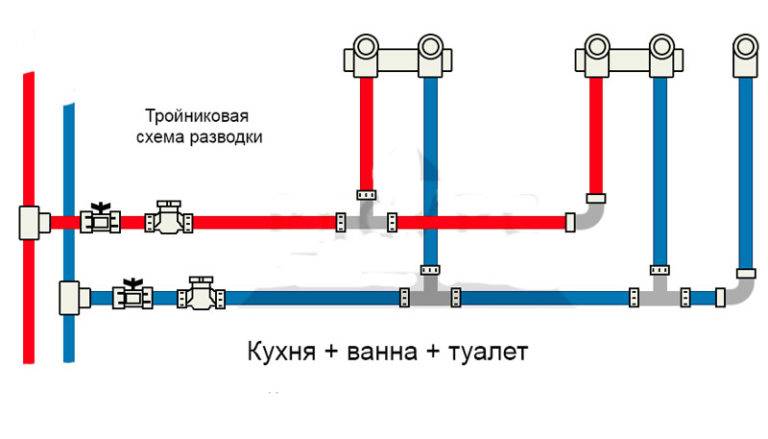

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

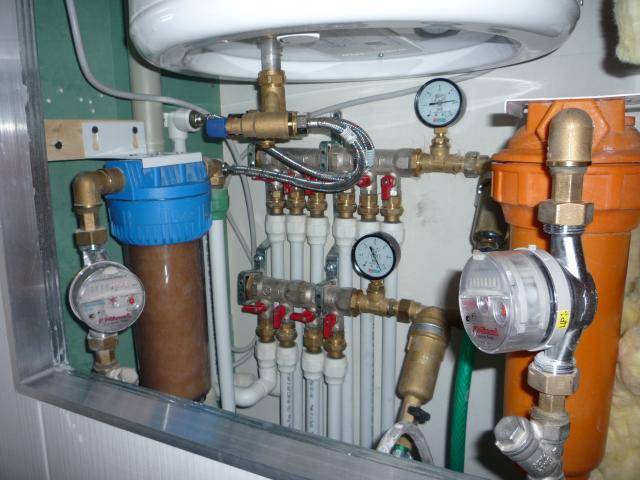

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

• Материалоемкость;
• Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
• Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Способы прокладки — скрытая и открытая система

Трубы в системе водоснабжения могут прокладываться закрытым и открытым способом. Выбор одного из способов не влияет ни на качество соединений, ни на функциональность всей системы и зависит только от личных предпочтений.

Казалось бы, определиться несложно и закрытый способ является предпочтительней как более эстетичный и позволяющий сэкономить до 10 см полезного пространства. Почему же до сих пор при монтаже системы водоснабжения используется открытый трубопровод? Попробуем дать ответ.

Галерея изображений
Фото из
Металлопластик — лидер в устройстве систем водоснабжения, используются в организации контуров ГВС и ХВС. Устойчивые к коррозии, внутри не откладывается осадок на стенках, не нуждаются в окрашивании

Неармированные варианты труб ПП применяются в прокладки линий ХВС, армированные используются в устройстве ГВС. Водопроводы собираются с использованием фитингов

По прежнему в организации систем водоснабжения используют стальные водогазопроводные трубы. Стальные водопроводы соединяют сваркой, к недостаткам относят склонность к ржавлению, необходимость внешнего окрашивания

Преимуществами гибкости, устойчивости к температурам и агрессивным средам обладают трубы из меди и нержавейки. Соединяются пайкой и опрессовкой, служат около 50 лет, но стоят дорого

Водопровод из металлопластиковых труб

Система водоснабжения из полипропилена

Устройство водоснабжения трубами ВГП

Водопроводы из меди и нержавейки

Скрытая разводка позволяет прятать трубы и не портить эстетическое восприятие интерьера дома или квартиры. Прячут ее за декоративной стеной, например, из гипсокартона, или штробят стены и заводят трубы в образовавшиеся ниши, заделывая облицовочным материалом или штукатуркой по сетке.

Трубопровод не должен плотно примыкать к поверхностям — всегда оставляют небольшой зазор для возможного ремонта. При монтаже трубопровода в монолит рекомендуется помещать их в кожухе, вкладывая трубу в трубу.

Недостаток метода проявляется тогда, когда возникает необходимость в ремонте или замене скрытых элементов системы — штукатурку или облицовку плиткой приходится вскрывать, а затем заново декорировать.

Кроме того, в случае повреждения и протечек проблема может обнаружиться не сразу и привести сначала к потере эксплуатационных технических характеристик конструкций, затем к затоплению помещений.

Лучше приступать к монтажу системы водоснабжения с заранее составленной схемой — иначе погрешности в расчетах или сборке приведут к тому, что придется штробить новые канавки и заново монтировать трубы

Чтобы избежать таких сложностей, при монтаже разводки прячут только цельные участки трубы, размещая стыковочную арматуру на открытых участках. В местах монтажа запорной арматуры делают незаметные дверки. Это дает доступ при обслуживании к соединениям труб, которые являются наиболее слабыми звеньями системы.

Нужно отметить и то, что трубы не из всех материалов можно прятать под слоем штукатурки — для этого подойдут только изделия из полипропилена, металлопластика или меди.

Прокладку труб открытым способом проводят после завершения отделки. Способ предполагает ничем не прикрытую прокладку труб и элементов водопровода. Выглядит некрасиво, уменьшает полезную площадь помещения, но при этом такой способ очень удобен при обслуживании, ремонте и демонтаже элементов.

Перепланировка и перестановка сантехники в доме при таком устройстве водопроводной разводки также не вызовет трудностей.

Открытая разводка дает возможность быстро обнаружить место протечки и устранить причину поломки или повреждения элементов системы

Выбор способа разводки

Прокладка труб в ванной осуществляется либо открытым способом, либо скрытым. С эстетической точки зрения второй вариант предпочтительнее.

Но скрытая сеть должна соответствовать ряду требований:

1. Надежность. Укладывая трубопровод в стену или короб, нужно быть уверенным в не возникновении протечки в ближайшее время. Избежать поломки помогут надежный монтаж и качественные материалы. Лучшими считаются изделия из меди или полипропилена.
2. Отсутствие конденсата. Если влага собирается внутри стен, то система постепенно приходит в негодность. Чтобы этого не случилось, трубы для горячей воды следует прокладывать над холодным трубопроводом. Эти обе ветки покрывают мерилоном – трубчатым уплотнительным материалом.

Как выбрать трубы?

Для выполнения разводки в ванной можно использовать пластиковые или металлические трубы. Какие из них лучше? Попробуем разобраться.

Трубы пластиковые

Этот материал используется сегодня необычайно широко. Дело в том, что трубы из полимерных материалов не только имеют отличные эксплуатационные характеристики, но и достаточно просто монтируются. Поэтому сборку трубопровода может осуществить любой домашний мастер. Какие же трубы из пластика можно использовать?

Простые полиэтиленовые трубы прочны и эластичны, однако они не выдерживают действия высоких температур, поэтому их можно применять только для сооружения водопровода подачи холодной воды.

Трубы полипропиленовые – это один из наиболее часто используемых материалов для выполнения разводки в ванной комнате. Для соединения таких труб, как правило, используется сварка.

Трубы металлопластиковые

Еще одна разновидность труб – металлопластик. Они отличаются надежностью, прочностью и могут быть использованы для монтажа водопровода или системы отопления. Собирать канализацию из металлопластиковых труб нерационально, для этих целей можно использовать более дешевые материалы.

Трубы металлические

Раньше широко использовались трубы из чугуна и стали, сегодня же эти материалы применяют редко. Трубы из стали служат относительно недолго, так как материал подвержен коррозии, а чугун очень неудобен в работе.

Элитный вариант ремонта коммуникаций — разводка медных труб в ванной. Трубы из меди весьма долговечны, так как этот металл не ржавеет. К недостаткам этого варианта разводки следует отнести высокую стоимость труб и достаточно сложный монтаж, требующий профессионализма.
