Разводка водопровода в квартире — сравнение тройниковой и коллекторной схем

Что понадобится, кроме труб и фитингов

Для профессионального устройства системы водоснабжения, помимо труб и соединительных сегментов, необходим следующий набор оборудования:

1. Коренной кран.
2. Опоры для крепления магистрали.
3. Фильтрующие элементы.
4. Счетчики расхода.
5. Защитное устройство (УЗО) — нужно для электроприборов.
6. Сантехнический шкаф для размещения оборудования — входит в комплект коллекторной разводки.
7. Смесители и сифоны для подключения умывальника, ванной и раковины на кухне.

Коренной кран — вводная запорная арматура

Кран ввода в системе водоснабжения квартиры представляет собой конструкцию, предназначенную для регулирования подачи жидкости к рабочему оборудованию.

Коренной кран это конструкция, которая предназначена для регулирования подачи жидкости.

Изделия отличаются по устройству и принципу действия:

• клапанный коренной кран;
• шаровый;
• конусный.

Клапанный вентиль — это механизм с запорным элементом в форме штока, который при вращении опускается, тем самым регулируя или перекрывая поток движущейся жидкости.

Конусный механизм — следующий тип запорной арматуры, свое название получил из-за конструкции рабочего органа, выполненной в виде конуса. При накручивании вентиля, шток-конус движется вниз и плотно прилегает к основанию корпуса, выполненного в форме воронки, такого же размера, что и сама заслонка, при этом подача воды прекращается.

Шаровый кран представляет собой приспособление, состоящее из корпуса, вентиля и овального механизма со сквозным отверстием. Подача жидкости регулируется поворотом ручки, расположенной в верхней части прибора.

Фильтрующие устройства

Фильтры грубой очистки монтируют сразу после коренного крана перед счетчиком. Они предназначены для удаления из поступающей жидкости механических примесей — песка, ржавчины, металлической стружки и пр.

Устройства отличаются по типу чистящего элемента:

• с заменяемым картриджем;
• сетчатые;
• с наполнителем из кварцевого песка или активированного угля.

Регулирующие устройства

Регулирующая арматура применяется для изменения параметров жидкой среды посредством корректировки ее потребления. В комплект обслуживающего оборудования входят:

Клапанные механизмы для экстренного снижения давления.

• клапаны различного назначения;
• стабилизаторы давления;
• балансировочные управляющие устройства.

Стабилизаторы напора — это тип регулирующей аппаратуры, которая автоматически за счет увеличения или уменьшения количества воды поддерживает заданное давление в магистрали.

Для стравливания воздуха и экстренного снижения давления в трубопроводе используют клапанные механизмы.

Балансировочный клапан — тип оборудования, предназначенный для ограничения объема подачи теплоносителя с целью обеспечения постоянной температуры в системах горячего водоснабжения.

Приборы учета

Водомерный узел следует размещать после коренного крана на обводной линии. Счетчик и диаметр обходного отрезка выбирают согласно установленным нормам потребления, которые учитывают занимаемую площадь и количество человек, проживающих в квартире.

Перед водомером устанавливают запорный вентиль для отключения подачи жидкости. Следом идут: фильтр грубой очистки, счетчик, тройник с клапаном для проверки давления контрольным манометром. В конце обходной секции монтируют второй кран для отсоединения счетчика в случае поверки или ремонта прибора.

Аварийные устройства

Система защиты водопровода состоит из датчика протечки, шарового крана и электрического управляющего блока. Регуляторы давления бывают 2 модификаций — беспроводные и проходные.

Приборы устанавливают в местах возможных протечек, у соединений, выполненных компрессионными фитингами, под смесителями и другими распределительными устройствами. Запорные краны монтируют сразу же после коренного вентиля внутреннего водоснабжения квартиры.

Прочие вспомогательные устройства сантехнического шкафа

Управление водопроводом можно осуществлять из компактного технического шкафа, куда прячутся коллектор, распределительные краны, приборы учета и прочее вспомогательное оборудование.

Управлять водопроводом можно из технического шкафа.

Конструктивно модели отличаются по следующим признакам:

1. С распашными дверцами, которые могут изготавливаться отдельно и крепиться к корпусу короба.
2. Готовый к установке шкаф из металлического профиля с люком для обслуживания оборудования (можно приобрести комплектом в строительном магазине).

Типы труб для водоснабжения

Основные типы труб, используемых при организации водоснабжения:

1. Медные трубы, соединяемые при помощи специальных припоев. Магистрали отличаются устойчивостью к возникновению коррозии, выдерживают нагрев до 250°С. Трубы эластичны, что позволяет создавать трубопроводы сложной конфигурации. Недостатком материала является формирование гальванической пары при контакте с алюминиевыми или стальными элементами. При использовании в многоэтажных домах следует учитывать высокую проводимость тока, при поломке оборудования у соседей трубопровод оказывается под напряжением.
2. Металлопластиковые трубы, состоящие из нескольких слоев пластика с алюминиевой прокладкой. Изделия отличаются высокой эластичностью, для соединения используются резьбовые втулки или обжимные элементы. Изделия не используются при скрытой прокладке, поскольку резиновые уплотнения в стыках теряют эластичность и пропускают воду. Преимуществом является отсутствие коррозии, гладкая внутренняя поверхность препятствует формированию отложений.
3. Изделия из полибутилена, выдерживающие нагрев до 90°С. Элементы соединяются по технологии пайки, шов отличается повышенной прочностью. Из-за высокой стоимости полибутиленовые изделия широкого распространения не получили, трубы применяются при обустройстве обогреваемых полов.
4. Полиэтиленовые армированные трубы, рассчитанные на давление до 3,5 атм. В водопроводных сетях использование не рекомендуется, поскольку материал не обладает высокой прочностью. Детали применяются для разводки воды на приусадебных участках или в бытовых постройках, материал допускает замерзание жидкости. При подключении требуется установка редуктора, снижающего давление потока воды до безопасного уровня.
5. Магистрали из поливинилхлорида, отличающегося высокой химической устойчивостью и допускающего эксплуатацию при температуре до 80°С. Недостатком материала является низкая устойчивость к воздействию ультрафиолетового излучения. Для соединения фрагментов трубы используется пайка или клей, но прочность стыка не позволяет подавать воду под давлением выше 3,5 атм. Трубы используются для водоснабжения технологических помещений или при организации систем полива, в магистрали предусматривается редуктор для снижения давления.
6. Трубы из полиизопропилена, позволяющего соединять элементы методом пайки. Материал отличается низкой стоимостью, допускает давление до 12 атм. и температуру до 130°С. Поверхность труб шероховатая, но налет во внутренней части магистралей не образуется. Изделия используются при организации стояков и при разводке воды внутри жилых или офисных помещений.

При подборе труб следует учитывать сечение внутреннего канала, от которого зависит пропускная способность. Для определения параметра необходимо выяснить требуемое давление в магистралях, учитывается коэффициент падения напора внутри трубы и на местах соединений. При планировании схемы прокладки следует использовать прямолинейные отрезки, но чрезмерное удлинение и загромождение ветви арматурой приводят к падению давления.

Схемы

Разводка труб водоснабжения в доме может быть выполнена двумя принципиально разными способами:

Изображение	Описание
Классическая тройниковая разводка воды от стояков ХВС и ГВС в многоквартирном доме	Тройниковая, или последовательная схема знакома каждому из нас по квартирам советской планировки. Сантехнические приборы подключаются к общей для всех подводке водоснабжения через тройники (резьбовые или сварные). Пропускная способность подводки при одновременном использовании нескольких точек водоразбора делится между ними. Прокладка водопровода может быть выполнена открыто или скрыто (в штробах или стяжке).
Схема лучевой разводки водоснабжения	Коллекторная, или лучевая схема подразумевает подключение каждого сантехнического прибора к общему коллектору-гребенке собственной подводкой. Подводки прокладываются, как правило, скрыто — в стяжке, штробах или за фальшстеной из ГКЛ, стеновых панелей и т.д.

Узнать больше о том, какие  трубы водоснабжение загородного дома может использовать и как их правильно смонтировать, вам поможет видео в этой статье.

Давайте взвесим преимущества и недостатки каждого типа разводки.

Тройниковая

Плюсы:

Последовательная схема разводки труб водоснабжения в частном доме экономичнее лучевой благодаря гораздо меньшему метражу водопровода. Чем больше сантехнических приборов подключено к водопроводу — тем больше разница в общей протяженности систем водоснабжения;

При тройниковой схеме общая длина водопровода минимальна

При открытом монтаже тройниковая схема проще в обслуживании: все соединения доступны для вскрытия и ремонта;

В штробы укладываются цельные трубы или необслуживаемые соединения

К имеющейся подводке всегда можно подключить своими руками дополнительную точку водоразбора — стиральную или посудомоечную машину, умывальник или душевую кабину. В случае коллекторной разводки это куда проблематичнее: выделенную подводку придется скрыто прокладывать от коллекторного шкафа, что подразумевает большой объем пыльных и так называемых мокрых (с применением строительных растворов) работ.

На фото — врезка в открытую тройниковую разводку воды

Минус:

Падение напора на дальних приборах при водоразборе на ближних к вводу водоснабжения точках.

Лучевая

Плюсы:

Лучевая схема труб водоснабжения частного дома полностью исключает падение напора на одном сантехническом приборе при водоразборе на другом. Разумеется, при минимальной вменяемости монтажников — если сечение водопровода на участке до коллектора не занижено относительно подводок;

Лучевая разводка: напор на одном сантехническом приборе не зависит от водоразбора на других

Все приборы могут отключаться из одной точки — коллекторного шкафа;

Отсекающие краны удобно расположены на подводке к смесителю

Минусы:

• Материалоемкость;
• Возможность скрытой прокладки подводок от коллектора до приборов только на стадии капитального ремонта. Для сравнения — последовательно разведенные трубы для водоснабжения дома можно смонтировать после окончания чистовой отделки;
• Неоправданная сложность схемы водоснабжения в целом. Без маркировки кранов в коллекторном шкафу членам вашей семьи будет нелегко разобраться в назначении каждого из них.

Найти нужный кран без подписи на нем — нетривиальная задача

Монтаж трубопроводов из полипропиленовых труб

Прокладка полимерных трубопроводов с холодной и горячей водой начинается с подготовительных работ. Сначала продумывается расположение водоводов. Затем подготавливается специальный инструмент, приобретаются полипропиленовые трубы и соединительные элементы — фитинги.

Монтажные приспособления приобретаются в собственность или берутся в аренду. Основным специальным инструментом является паяльник. По возможности также рекомендуется обзавестись труборезом. Еще понадобится рулетка, маркер и гаечные ключи.

Последовательность

Монтаж полипропиленовых труб не требует особых действий от исполнителя. Хотя минимальные навыки работы с полипропиленом все же необходимы. В противном случае возникнут неприятности при эксплуатации водопроводной сети.

Монтаж выполняется в следующей последовательности:

• отрезают отрезки труб требуемой длины;
• удаляются с торцов деталей заусенцы;
• подготавливаются нужные фитинги;
• на паяльник устанавливаются насадки требуемого диаметра;
• сварочный инструмент нагревается до температуры 260ºС;
• соединяемые элементы вставляются и надевают на нагретые насадки;
• полипропиленовые детали нагреваются расчетное время в зависимости от диаметра;
• стыкуемые элементы снимаются с паяльника и быстро соединяются между собой.

Во время пайки труба вставляется в фитинг до упора без прокручивания. Затем соединение фиксируется в неподвижном положении минимум на 30 секунд в зависимости от толщины стенок деталей. Действие позволяет получить герметичный стык после отверждения нагретого полимера.

Особенности

Рекомендуется полипропиленовые трубы прокладывать строго в горизонтальном и вертикальном направлении. Когда линии ХВС и ГВС размещаются рядом друг с другом, необходимо трубопровод с холодной водой укладывать выше горячей магистрали.

Полипропилен имеет меньшую жесткость по сравнению со сталью. Поэтому установка пластиковых труб проводится с использованием большего числа крепежных узлов.

Распределительный коллектор

Теперь давайте выясним, для чего нужны распределительные коллекторы для водоснабжения. Мы уже знаем, что они позволяют независимо друг от друга запитать несколько точек водоразбора; но чем это полезно?

Преимущества

В отличие от последовательной (тройниковой), схема коллекторной системы водоснабжения позволяет избежать падения напора при расходе воды через произвольный прибор. Попросту говоря — когда вы открываете кран на кухне, из ванной не доносятся полные боли и горечи возгласы, принимающего душ члена семьи.

Коллекторная схема водоснабжения частного дома: каждый прибор подключен к коллектору собственной подводкой

Кроме того, запитанное через коллектор водоснабжение с кранами в коллекторном шкафу позволяет вам отключить произвольный сантехнический прибор из одной точки. Это очень удобно в общественных зданиях, торговых центрах или мини-гостиницах: при утечке воды можно перекрыть ее, даже не имея доступа в соответствующее помещение.

Недостатки

Увы, схема коллекторного водоснабжения имеет несколько неприятных особенностей:

• Материалоемкость. Очевидно, что общая длина подводок водоснабжения будет в несколько раз больше, чем при тройниковой схеме;
• Если вы ставите на водоснабжение коллектор — подводки приходится прокладывать скрыто (в штробах или стяжке). Согласитесь, что десяток параллельных труб на стенах ванной и кухни — некоторое излишество;

Подводки ХВС и ГВС укладываются в стяжку, штробы или разводятся по подвалу

Скрытый монтаж влечет за собой проблематичность локализации и устранения течей. Если у соседей снизу начнет мокнуть потолок, вам будет стоить большого труда, найти свищ в уложенном в стяжку водопроводе;

Проложенные открыто подводки водоснабжения можно поменять без ущерба для отделки

Монтаж

Как своими руками поставить на водоснабжение квартиры коллектор и развести трубы к смесителям, бачку унитаза и прочим приборам?

На врезке в стояк последовательно монтируются отсекающий шаровый кран, фильтр грубой очистки и водосчетчик (см. Счётчик водоснабжения: всё, что нужно знать об этих приборах). При необходимости они могут быть дополнены редукторами давления и манометрами;

В этой системе водоснабжения монтаж коллектора сопровождался установкой манометра

Система водоснабжения коллекторная: размер врезок в стояк — ДУ 20

Распределительные коллекторы водоснабжения (холодного и горячего) крепятся к капитальным конструкциям хомутами;

Сборка коллектора водоснабжения: на выводы нужно установить шаровые краны

Распределительный коллектор — гребенка для водоснабжения производства Valtec снабжен шаровыми кранами на всех выводах

• Резьбы кранов или выводы коллектора снабжаются фитингами-переходниками, к которым подключаются подводки к сантехприборам;
• При скрытом монтаже, подводки теплоизолируются. Изоляция позволит избежать появления трещин в стяжке или заделке штроб, из-за циклического нагрева трубами ГВС, а также уменьшит теплопотери.

Обратите внимание: все подводки теплоизолированы

Какие трубы использовать для разводки воды?

Как мы уже упоминали, интересующая нас схема водоснабжения — коллекторная — подразумевает скрытую прокладку подводок. Вместе с тем, из соображений отказоустойчивости все обслуживаемые фитинговые соединения должны монтироваться открыто.

В список входят:

• Сшитый и термостойкий полиэтилен;
• Металлопластик;

Коллекторная система водоснабжения в квартире смонтирована металлопластиком на пресс-фитингах

Гофрированная нержавеющая труба (см. Гофра для труб водоснабжения: в шаге от совершенства).

Гофрированная нержавейка на водоснабжении

Металлопластиковая труба на фото разрушилась при гидроударе

Единственное исключение из общего правила — полипропилен. Полипропиленовые трубы поставляются в прямых отрезках, но их соединения — необслуживаемые и прочностью не уступают цельному участку водопровода, поэтому их можно смело укладывать в стяжку или штробы.

Коллекторы полипропиленовые для водоснабжения могут подключаться непосредственно к полипропиленовым подводкам, без дополнительных фитингов

3 Виды и квалификация распределительных гребёнок

Как уже было сказано выше, прибор предназначен для холодной и горячей воды. Для ещё более удобного применения они выпускаются в двух цветах — синем и красном.Это позволяет не путаться при монтаже и технических работах, что значительно облегчает жизнь в будущем.

Типы гребёнок делятся на 3 вида: с 2-мя 3-мя или 4-мя отводами. Выбор зависит от пожелания хозяина и численности узлов подачи воды в помещении. Если в вашем случае узлов 5 не нужно отчаиваться, решение есть — можно приобрести гребёнку с 2-мя и 3-мя отводами и при монтаже соединить их между собой.

Существенным плюсом коллекторной разводки труб является то, что благодаря ней имеется возможность смонтировать скрытую прокладку. Это идеально подходит для задуманного ранее интерьера комнаты, в которой будет устанавливаться гребёнка.

С точки зрения безопасности распределительная гребенка я вляется одной из самых безопасных разводок труб. После её установки жильцам не грозит опасность прорыва труб и вытекания наружу горячей воды, так как она стабилизирует её поток. В случае если в здании несколько этажей, следует поставить разводку на каждом из них. Конструкция прибора очень удобна, трубы идут от стояков напрямую к распределителю, а уже потом ко всем существующим в доме сантехническим приборам

При установке важно соблюдать равное расстояние между гребёнкой и конечным прибором

Центральная система водоснабжения

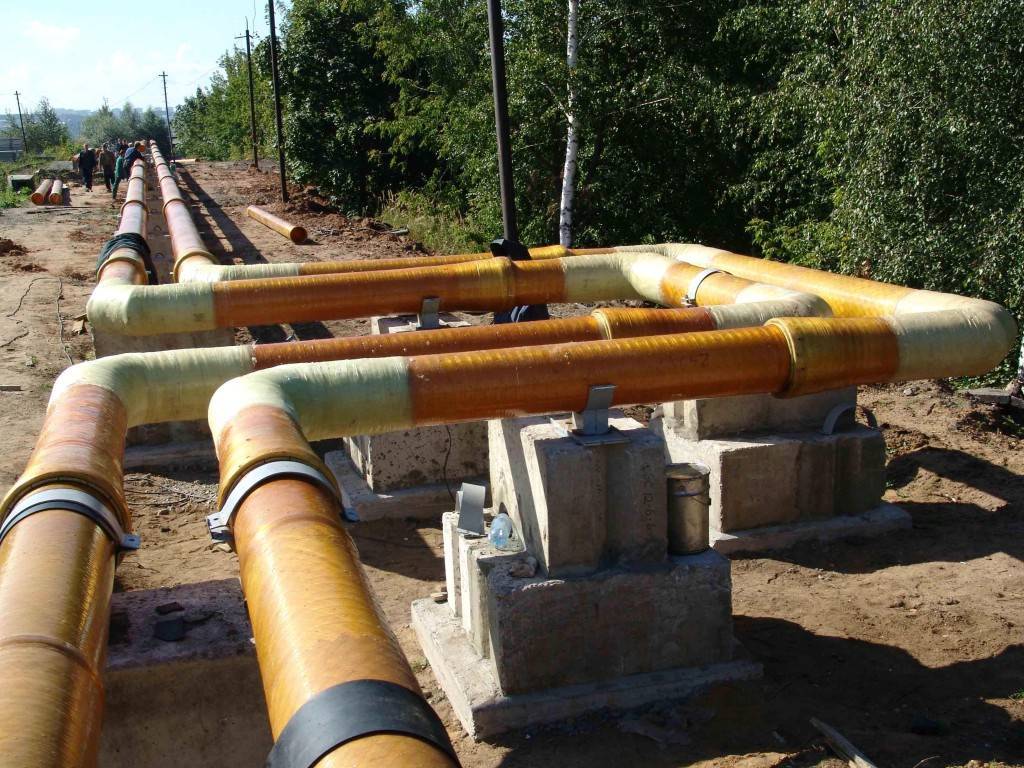

У центральной системы канализации и водопровода присутствует масса плюсов. Вам не нужно тратить средства на насосную станцию и сами агрегаты. Также не понадобится накопительный бак для жидкости. Что касается чистоты подаваемой воды и ее напора, то об этих показателях будет заботиться организация, которая предоставляет водный ресурс для объектов. Также предприятие может быть государственного типа, простыми словами – ЖЭК. В этом случае система канализации и водопровода может работать нестабильно: дополнительные счета за ремонт труб, наличие ржавчины, слабый напор.На фото показана масштабная система, обеспечивающая водой целый микрорайон.

При выборе централизованной системы канализации вам не придется заниматься рытьем траншей для труб, созданием колодца и т.д. Вам необходимо отправить заявку в организацию, которая работает в вашем секторе. После получения разрешения начинается работа: спецтехника подготавливает траншеи для труб, выполняется прокладка, устанавливаются счетчики.

Коллекторная схема – идеальный вариант для большого дома

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Распространенные ошибки при монтаже

Перед тем как сделать разводку воды в стенах помещения или в напольных покрытиях, следует продумать схему теплоизоляции. Проходящая по трубам вода охлаждается, отдавая тепло материалам стен дома и увеличивая нагрузку на автономные нагреватели. Металлические магистрали, лишенные изоляционного слоя, покрываются слоем конденсата, который вызывает коррозию. Капли воды впитываются в материал стен, вызывая появление плесени или грибка.

В процессе эксплуатации пластиковые трубы расширяются. При укладке магистралей в каналы, выполненные в стенах, предусматривается запас пространства. На внешнюю часть трубы надевается чехол из синтепона. Если труба уложена в паз без зазора и замазана цементом, то при нагреве поверхность стены трескается, что приводит к осыпанию плитки или порче лакокрасочного покрытия.

В процессе монтажных работ необходимо закрывать торцевые кромки труб для защиты от посторонних предметов. Перед пайкой или сваркой рекомендуется проверить внутреннюю часть трубы на наличие посторонних предметов. При попадании грязи происходит закупоривание линии водоснабжения или засорение водоразборного оборудования. Для удаления засоров придется разбирать часть водопровода или ремонтировать краны или радиаторы нагревательных установок.

Пайка пластиковых труб выполняется специальной индукционной установкой. С поверхности соединяемых элементов удаляются следы грязи и масла, не допускается попадание в соединение воды. Посторонние предметы или жидкость, попавшие в сварной шов, ухудшают прочность соединения. Если трубы проводятся через перекрытие между этажами, то в плитах сверлятся индивидуальные отверстия. Протягивать трубопроводы пучком через единый канал не рекомендуется, поскольку происходит ухудшение условий работы водопроводных магистралей.

В конструкции магистралей предусматриваются запорные вентили, расположенные перед водоразборным устройством или на выходе из коллектора. Рычаги и барашки вентилей должны располагаться на расстоянии друг от друга, обеспечивая возможность поворота.

Монтаж по коллекторной схеме

Принцип организации коллекторных систем

Коллекторная разводка водопровода в квартире своими руками выполняется по следующему принципу – центральная ветка не имеет отводов, а соединяется с коллектором, к которому, в свою очередь подсоединяются линии подачи для каждого прибора. При монтаже отопительных систем коллекторы устанавливаются в специальных шкафах (при реализации схемы для домов в несколько этажей коллекторы устанавливаются на каждом этаже).

Аналогичным образом монтируются системы холодного и горячего водоснабжения. В квартирах коллекторы водоснабжения удобно устанавливать за смывным бачком в туалете. Коллекторный принцип подачи воды или теплоносителя также называют лучевым, и он имеет свои особенности для систем водоснабжения и отопления. Эти нюансы заслуживают пристального внимания.

Схема устройства коллекторного шкафа

Монтаж коллекторного водоснабжения

Место соединения коллектора с центральной трубой оснащается шаровым краном для возможности общего отключения водоснабжения. Вентиль дополняется фильтром предварительной (грубой) очистки, задерживающим крупные нерастворимые включения, способные повредить остальное оборудование.

Если следовать по ходу течения воды, после фильтра грубой очистки должен находиться прибор учета расхода жидкости (счетчик), а после него – еще один фильтр, удаляющий менее крупные (по сравнению с первым) включения.

Следующий элемент грамотно спроектированной системы разводки труб водоснабжения в квартире – обратный клапан, который предотвращает обратный ход жидкости из коллектора в центральную трубу при снижении давления подачи воды.

Только после перечисленного выше оборудования осуществляется соединение с коллектором. Каждый отвод коллектора снабжается собственным краном для отключения водоснабжения ветки.

На фото пример разводки воды в квартире коллекторного типа

При выборе и установке коллектора одним из определяющих факторов является количество точек водопотребления. Оно должно соответствовать количеству отводов, а для возможности подключения в дальнейшем дополнительного сантехнического оборудования следует выбирать коллекторы с большим количеством отводов. Те из них, которые до определенного момента не задействуются в системе, снабжаются заглушками.

Если в дом или квартиру заходят центральные ветки и холодного, и горячего водоснабжения, монтаж разводки водоснабжения в квартире коллекторного типа в обоих случаях идентичен. Если имеется только центральное холодное водоснабжение, один из отводов коллектора ХВС направляет жидкость на водонагревательный прибор, откуда нагретая вода поступает в отдельный коллектор – для разводки горячего водоснабжения.

Проект лучевого водоснабжения должен учитывать не только количество точек водопотребления, но и расстояние от коллектора до каждого из них. Оптимальной точкой установки коллектора является место, наиболее близкое к максимальному количеству точек потребления, чтобы расстояния были примерно одинаковыми, а для отводов не требовалось слишком много труб.

Коллекторное отопление

Коллекторная схема отопления реализуется следующим образом:

1. Подающий штуцер котла соединяется с напорным трубопроводом, который подает теплоноситель к коллектору №1.
2. Отводы первого коллектора соединяются с верхними штуцерами радиаторов, установленных в доме.
3. Рядом с коллектором №1 монтируют второй коллектор, отводы которого соединяются с нижними радиаторными разъемами.
4. Коллектор №2 подключают к нагнетательному насосу, а его, в свою очередь, — к принимающему штуцеру котла.
5. В самом высоком месте схемы в нее врезается расширитель, соответствующий схеме отопления (открытая или закрытая).

На схеме коллекторная разводка отопления

При наличии центрального водоснабжения и отопления схема коллекторной разводки отопительных приборов реализуется аналогично, за исключением отсутствия в ней котла, расширителя и насоса.

Для эффективности работы системы важно правильно выбрать место установки коллектора. Оптимально расположить его в геометрическом центре дома, от него расстояния до всех радиаторов, размещающихся, как правило, под окнами, будут примерно одинаковыми

Последовательная (тройниковая) схема — особенности и устройство

Последовательная схема разводки

Выполненная по тройниковой схеме, система водоснабжения в квартире – самый простой, дешёвый и неприхотливый вариант проведения инженерных коммуникаций.

В домах старого жилищного фонда чаще всего встретить именно ее.

Однако нынешние строители часто не забывают о ней и в сегодняшние дни.

Установка магистральных трубопроводов в соответствии с тройниковой схемой разводки, по которой осуществляется как горячее, так и холодное снабжение водой квартиры, ведётся параллельным способом.

При этом при помощи тройников к трубам подключается всякий сантехнический прибор. Именно поэтому данную схему называют тройниковой.

Предоставленная схема предполагает наличие для нескольких потребителей воды общей части магистралей, от которой идут множественные разветвления, подключенные с использованием тройников.

Основная труба играет роль удлинённого коллектора. Она, по сравнению с другими, которые отходят от неё и идут, непосредственно, к каждому сантехническому прибору, должна иметь больший диаметр.

Преимущества и недостатки последовательной схемы

К достоинствам последовательной относятся:

• Экономия труб;
• Небольшие материальные затраты, связанные с прокладкой;
• Легкость монтажа и простота проекта.

Однако она имеет и множество недостатков:

• Сложность поиска мест протечек, ведь разветвлений много, к тому же по всей системе они разбросаны в беспорядке;
• В случае большого числа подключения сантехнических приборов возможно снижение давления в точках потребления и падение общего давления;
• Невозможность выборочно отключить подачу воды к отдельному прибору, для этого нужно перекрыть весь стояк на входе;
• Невозможно обеспечить удобный и быстрый подход ко всем трубам и соединениям, ведь они в основном скрыты в стене или под полом;
• В случае порыва для устранения аварии придётся нарушить отделку помещения, а значит наблюдаются и дополнительные затраты на последующий ремонт.

В последовательной разводке, которая профессионально установлена, исключена и вероятность возникновения перепадов давления.

Также предлагаем вам ознакомиться с видео, в котором автор рассказывает во всех подробностях о разводке воды в квартире и дает полезные советы.

https://youtube.com/watch?v=JuEzxw86DYw

При разработке проекта водоснабжения квартиры нужно в первую очередь определить, по какой схеме будут разводиться трубы.

Решение должно приниматься с учётом на данном объекте наиболее оптимальных условий эксплуатации сантехнического оборудования. Устройство инженерных коммуникаций должны рассчитывать и проектировать специалисты.

Здесь важно правильно осуществить установку, которая должна быть произведена согласно разработанной технической документации и соответствующих строительных технологий. Соблюдение всех требований, норм и правил при прокладке инженерных систем обеспечит надёжную работу, как отдельных сантехнических приборов, так и всей системы водоснабжения в целом

Соблюдение всех требований, норм и правил при прокладке инженерных систем обеспечит надёжную работу, как отдельных сантехнических приборов, так и всей системы водоснабжения в целом.
