Ревизионные люки: как правильно организовать доступ к коммуникациям

Особенности установки

Самой распространенной ошибкой является игнорирование составления предварительного проекта. Это чревато тем, что какая-то часть коммуникаций окажутся вне зоны доступа, что сводит функциональную цель самой конструкции к нулю.

Также актуальный вопрос выбора клеящего состава, для расположения плитки на люке. Как показала практика, при выборе специального плиточного клея, спустя какое-то время активного использования (регулярной снятие показаний со счетчика), плитка начинает сползать, отклеиваться. Для того чтобы избежать появления этой проблемы, посадку плитки рекомендуется делать исключительно на жидкие гвозди. Если же изначально она была посажена на плиточный клей, гвозди можно расположить поверх старого слоя клея.

Предназначение

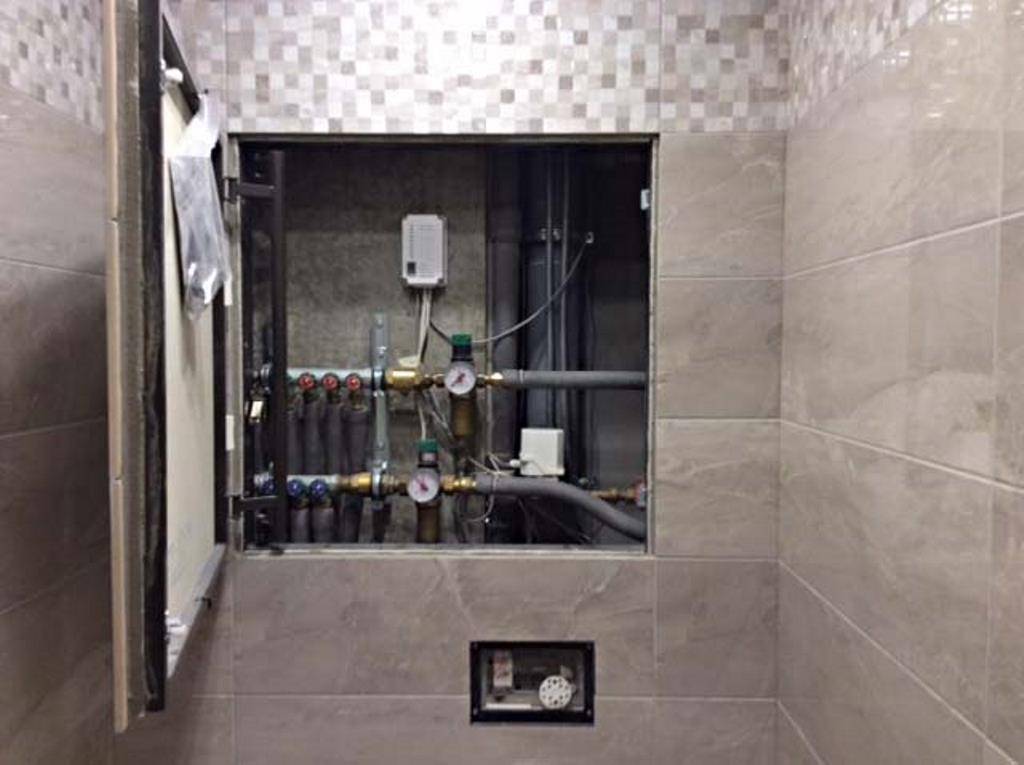

При этом данными устройствами обеспечивается постоянный доступ к коммуникациям для контроля их состояния, выполнения ремонтных работ или профилактических мероприятий.

Ревизионными люками маскируется технологическое оборудование, а благодаря конструктивным особенностям, в помещении не нарушается общая эстетика, а также сохраняется возможность обслуживать инженерные сети и приборы без выполнения демонтажа декоративного покрытия в виде отделочной плитки.

Современные ревизионные устройства предназначены для решения проблем технического характера, и представлены сантехническими и электротехническими моделями, которые имеют разнообразный внешний вид, а также отличаются конструктивными особенностями, формой и размерами.

Где лучше расположить?

В типовых домах задумываться о расположении ревизионного люка не приходится, так как оно изначально предусмотрено планом помещения. Однако, если речь идет о перепланировке или частной застройке, то место можно выбрать самостоятельно, на этапе утверждения плана. При этом следует учесть 2 основных требования к расположению ревизионного люка:

• Люк должен быть расположен в месте, куда легко добраться. Если у вас установлены счетчики, то скорее всего они будут расположены именно за люком, а показания с них придется снимать каждый месяц.
• Люк должен быть размещен таким образом, чтобы сантехнику было удобно работать инструментом. Учтите, что у сантехников есть и крупногабаритный инструмент.

Помимо этого, стоит решить, будет ли люк располагаться на стене, полу или потолке.

• Настенный вариант расположения люка самый популярный. К нему предъявляется меньше всего требований, а задекорировать его обычно легче. Поэтому такое расположение рекомендует большинство проектировщиков, и оно чаще всего используется в типовом строительстве.
• Люк на полу встречается значительно реже. Задекорировать его достаточно трудно, а требования к такому расположению гораздо серьезнее. Самое главное из них, люк должен быть достаточно прочным, чтобы выдерживать вес человека. Вдобавок, со временем напольный люк обычно прогибается, образуя небольшую яму на полу.
• Потолочный люк редко используется для сантехники и чаще всего нужен для обслуживания вентиляции. Однако в частном домостроительстве иногда встречается. Такое расположение самое неудачное, так как люк практически невозможно задекорировать, а при необходимости ремонта работа сантехника становится крайне затруднительной. Вдобавок люк должен быть достаточно легким, чтобы не создавать дополнительную нагрузку на потолочное перекрытие, а риск самопроизвольного открытия сводился бы к минимуму.

В итоге, если у вас нет особых предпочтений к расположению люка, то расположить его стоит на стене. Исключение стоит сделать только в том случае, если иное местоположение обусловлено нестандартной планировкой помещений.

Специфика установки

Залог успешного монтажа заключается в надежности основания, которое не должно шататься. Плюс ко всему, люк не должен примыкать к углу. Еще одна немаловажная деталь – сторона открывания дверцы люка. Она не должна контактировать с плиткой на примыкающей к люку стене, так как это чревато сколами.

Положение конструкции должно быть таковым, чтобы, в случае ремонта, доступ к счетчикам, трубам, фильтрам и вентилям был максимально удобным.

Как правило, устанавливают скрытые люки под плитку, чтобы их дверцы открывались стандартно – на левую или на правую сторону. Если того требует ситуация, то можно перевернуть устройство, чтобы створка открывалась вниз или вверх. Стоит также отметить, что после установки люка раскладка плитки должна производиться с учетом размеров его дверцы.

Иными словами, для ее покрытия должны использоваться только цельные облицовочные материалы без какой-либо подрезки. Этим, собственно, и объясняется основное правило монтажа таких конструкций, согласно которому установка скрытых люков под плитку должна предшествовать отделке стен, что позволит избежать проблем с оформлением помещения, в частности, с подгонкой кафеля. Таким образом, сначала нужно установить и облицевать сам люк, а только потом можно наносить плитку на оставшуюся часть стены.

В хорошем ремонте вы уже не встретите белых пластиковых люков, профессиональные мастера всегда делают потайные люки под плитку. Они не портят внешний вид отделки, но в то же время позволяют получить удобный доступ к счётчикам, кранам или трубам. Из этого урока вы узнаете, как устанавливать ревизионные люки невидимки под плитку своими руками.

Сразу стоит упомянуть и об их минусах: сложность установки для новичков и высокую цену. К примеру, люк размером 30х60 см от хорошего производителя будет стоить около 3500 рублей. Можно найти и более дешёвые варианты, они будут стоить около 2000 рублей.

Самые дешевые варианты съемных невидимок можно найти из пластика (1300—2000 рублей). Они состоят из двух частей: основания, которое приклеивается на плитку и защёлок, которые прикручиваются в проём (см. фото ниже).

Быстрая навигация по статье

Установка люка на перегородки из пеноблоков

Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);

• проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
• зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
• отметьте места расположения креплений на пеноблоках через отверстия в рамке;
• выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
• вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
• произведите регулировку зазора между рамой и дверцей.

ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки

Ошибки при планировании, установке сантехнического люка

Самая распространенная, это неправильный выбор местоположения люка. Это приводит к нескольким неприятным ситуациям, которые, если быть невнимательным могут вскрыться только по окончанию монтажа. Первая ситуация это нарушение раскладки плитки на поверхности, в которой установлен люк. Проще говоря, люк будет сильно выделяться, так как не будет располагаться ровно относительно других плиток на стене. Вторая ситуация, это неправильное расположение относительно инженерных коммуникаций, расположенных внутри стены или пола. После установки может выяснится, что доступ к трубам, счетчикам сильно ограничен, либо невозможен вовсе.

Игнорирование простых нюансов, обеспечивающих красивый внешний вид и незаметность конструкции. Так, например, затирка межплиточных швов может оказаться совершенно забытой. А это важный этап, позволяющий обработать плитку расположенную на люке до состояния, аналогичного другим плиткам на стене, что делает ее незаметной на общем фоне.

Конструкция и назначение

Идея создания подобных конструкций состоит в декоративном скрытии систем коммуникаций жилья при постоянном доступом к ним с целью контроля. Люки скрывают от посторонних глаз технологическое оборудование, не нарушая общей эстетики комнаты, но позволяя хозяину вовремя получить к ним доступ без нарушения декоративных покрытий.

Конструктивно люки включают следующие составные элементы:

• Внешнюю раму;
• Ось;
• Поворотную дверцу-рамку на петлях;
• ГВЛ плиту.

Внешнюю раму устанавливают в проеме под люк и приваривают к ней ось из прочного металла. Рама и становится опорой всей конструкции. На оси крепятся петли на двух или трех шарнирах. Петли соединяют внешнюю раму с поворотной. Дверца создана путем крепления саморезами к поворотному элементу гипсоволокнистой плиты, на которую укладывается плитка или наносятся лакокрасочные материалы.

Схематическая конструкция ревизионного люка

Для изготовления внешней рамы используют прочную сталь – профиль 40 на 20 мм. Исключение составляют откидные конструкции, для них используют профили 30 на 20 мм. Внутренняя рамка изготавливается из профилей с квадратным сечением (15 мм). Толщина плиты для дверцы – не менее 1 см. При этом глубина конструкции (расстояние от поверхности стены до коммуникаций) – не менее 5 см.

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.

Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.

Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм)

Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель. Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

Есть множество производителей ревизионных люков, продукция которых достойна внимания. В тройку лучших неизменно входят такие торговые марки:

• «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
• «Хаммер». Особенность моделей «Хаммер» — высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
• «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель

Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой

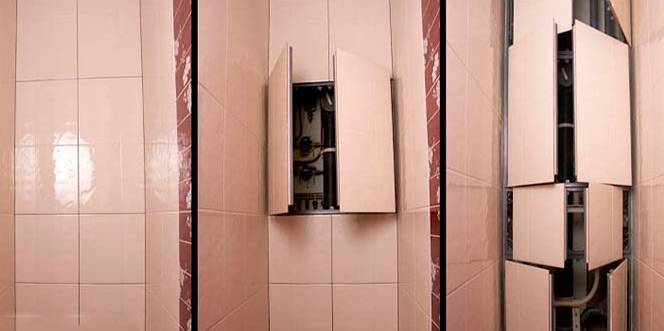

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации.

Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания. Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок. Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

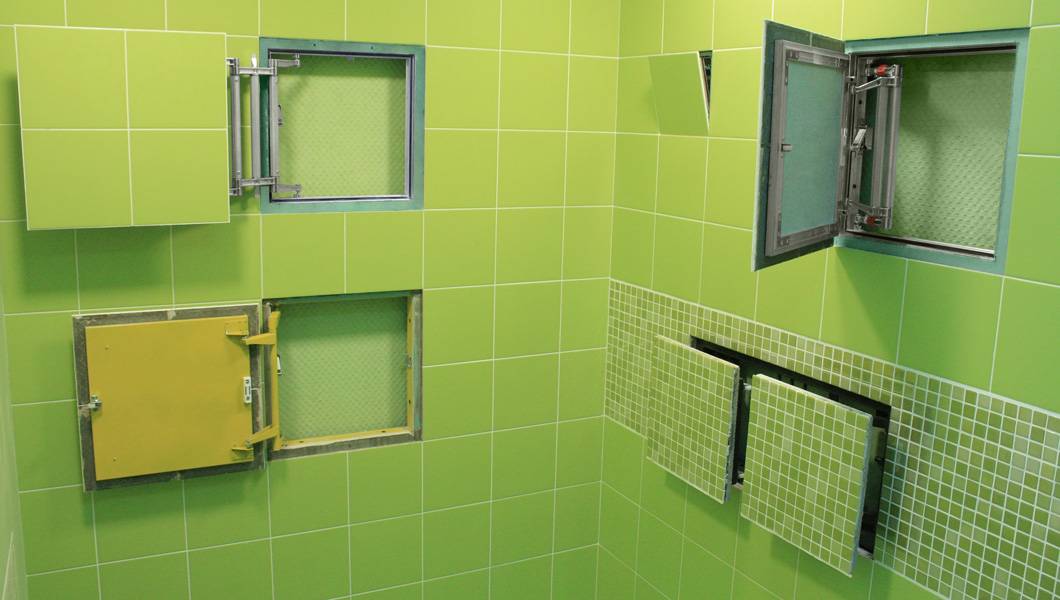

Разновидности скрытых люков

Прежде чем приступать к изготовлению скрытого люка своими руками, необходимо определиться с видом конструкции.  Различают:

напольные. Как правило, такие устройства устанавливаются при прохождении канализации или иных коммуникационных систем в полу. Напольный люк-невидимка отличается высокой прочностью, так как должен выдерживать большие нагрузки и максимальной герметичностью, чтобы не допустить протечки;

Скрытый люк на полу

потолочные. Предназначены для ревизии вентиляционных систем. Потолочные люки отличаются небольшим весом и прочными удерживающими устройствами для исключения возможности несанкционированного открывания;

Люк-невидимка на потолке

настенные скрытого монтажа. Наиболее распространенная конструкция, которая может быть использована для любых целей, в том числе и проведения профилактических работ. Основные преимущества – простота монтаж и удобство использования.

Разновидности настенных скрытых конструкций

  Выбор конкретной разновидности осуществляется в зависимости от места прохождения коммуникаций в квартире или загородном доме.

Зачем нужен ревизионный люк?

Необходимость сделать упрощенный доступ к водопроводной системе из различных помещений дома требует оставлять открытыми эти участки труб. Открытая труба и несколько вентилей не украшают интерьер дома, поэтому был придуман простой выход через монтаж скрытого в стене ревизионного сантехнического люка-невидимки. Это ниша в комнате, за потайной дверцей которой скрыты инженерные коммуникации. В рамках профессиональных услуг сантехника в Севастополе мы выполним качественную установку ревизионного люка.

Благодаря наличию такой скрытой ниши проще решаются проблемы засорения отводных труб. Иногда люди не решаются проводить канализационные трубы в некоторых частях дома, так как появляется проблема доступа к этой трубопроводной системе. Правильно установленный люк не занимает места, не виден, так как надежно скрыт. Чаще всего, он располагается в стене или на полу. Иногда такую конструкцию устраивают в потолке. Главной функцией такого люка-невидимки является упрощенный доступ к коммуникациям и маскировочный эффект.



Материалы для изготовления и размеры

Люки изготавливаются либо из стали, либо из пластика. Перед его покупкой обязательно учитывайте, что смотровой люк должен быть устойчив к влаге. Так как он устанавливается в помещениях, которые имеют повышенную влажность. Пластик в этом смысле очень удобен. Ведь он влажности не боится. Кроме того, если вы планируете дверцу сантехнического ревизионного люка облицевать кафельной плиткой или керамогранитом, то конструкция должна быть очень прочной. Пластик вес такой конструкции может и не выдержать, в этом случае безусловно лучше выбрать люк из стали.

Металлические изделия, изготовленные из нержавеющей стали, оснащены качественными креплениями.

Выбор материала будет зависеть от того собираетесь ли вы маскировать люк. Например, красить его, штукатурить и прочее. Не испортится ли материал, из которого он выполнен, от воздействия этих химических веществ. Конечно, и у пластика, и у стали есть много плюсов.

Пластик дешевый. Он легко устанавливается. Однако люки из стали прослужат очень долго. Они имеют очень прочную конструкцию, но правда и цена их гораздо выше, чем у пластиковых.

Стоимость изделий из пластика гораздо ниже.

Ревизионные сантехнические люки выпускаются абсолютно разных размеров. Они могут иметь стандартные размеры. Такие люки продаются в строительных магазинах. Также они могут изготавливаться под заказ. Такие люки уже необходимо покупать в специальных фирмах, которые занимаются их производством.

Выбирая тот или иной материал, необходимо правильно оценить его износостойкость и водонепроницаемость.

Конструкция люка может состоять из одной дверцы или из двух. Они могут быть как квадратной, так и прямоугольной формы. Размеры квадратных люков начинаются от 10х10, и до 40х40 см. Прямоугольные варианты от 15х20 и до 18х20 см.

Благодаря подогнанным по элементам кафеля размерам рамы и межплиточным швам плоскость люка сливается с отделкой стен.

Составные элементы

Строение конкретного люка зависит от его типа. Стандартный настенный вариант включает алюминиевую раму, замок, петельную конструкцию и дверцу.

Материал скрытой сантехдверцы обычно делают влагостойким (например, обработанные гипсокартон, ДСП, ОСП). Рамка монтируется в нишу или стену. Замок «реагирует» на внешнее воздействие, удерживая дверь в пазах ниши.

Петельный механизм и регулировка – важная часть, от которой зависит как именно открывается люк, в какую сторону. В простых вариантах это могут быть навесные или мебельные петли. В хитрых – сдвоенные с дополнительными узлами регулировки.

Рациональность установки

Скрытый люк монтируют для решения следующих задач.

• Обеспечение доступа к трубам – строительная комиссия не примет объект, если к коммуникациям нет доступа. Актуально это и для частного дома, и для квартиры.
• Возможность маскировки канализации и водопровода – если доступ к узлам сохраняется, остальные части трубопровода можно закрыть коробом или панелями. Все панели на протяжении трубы должны быть съемными. Но если на стене такое решение выполнимо, то при заливке пола стяжай – нет.
• Простота ремонта и осмотра – если люк отсутствует, при протечке трубы придется ломать стены и скалывать плитку. К ремонту водопровода прибавляются крупные расходы на восстановление отделки.

Устанавливают люки по определенной схеме. Обязательны перекрытия в таких местах:

• сифон под ванной, раковиной;
• на участках, где подключение выполняется с использованием гофрированных гибких труб;
• в местах установки счетчиков и регуляторов – вентилей перекрытия, клапанов и прочего;
• на участке подключения к канализационному стояку.

Советы

Переделывать сантехдверцы – непростая задача. Незамысловатый элемент интерьера требует к себе тщательного внимания. Многие только после покупки и установки понимают, как было бы лучше провести эту процедуру. Полезно бывает поинтересоваться у соседей с верху или снизу, как они решили этот вопрос и остались ли довольны.

Обратите внимание и на такие моменты:

• При покупке готового сантехнического люка проверьте, совпадает ли ориентация с нужной (вертикальная или горизонтальная). Часто размер 20*30 приводит в замешательство и продавцов и покупателей.
• При монтаже пользуйтесь уровнем.
• Небольшие окна устанавливают сразу с крышкой, а крупные разбирают на детали.
• Облицовку стен лучше делать сразу под дверью системы-невидимки, оставив нижний надпольный ряд напоследок. Таким образом подгоняются размеры плитки и избегают случайных перекосов.
• Неудачные операции с разрезанием герметика можно исправить: нанесите силикон по краю и закройте люк. Выступившую массу удалите и снова оставьте сохнуть.
• Если стена готовится под покраску, то шов нужно прорезать после шпатлевания, до высыхания смеси.

Обладая небольшим опытом можно довольно быстро установить готовые ревизионные люки, а при желании – создать его своими руками. Дело мастера боится!

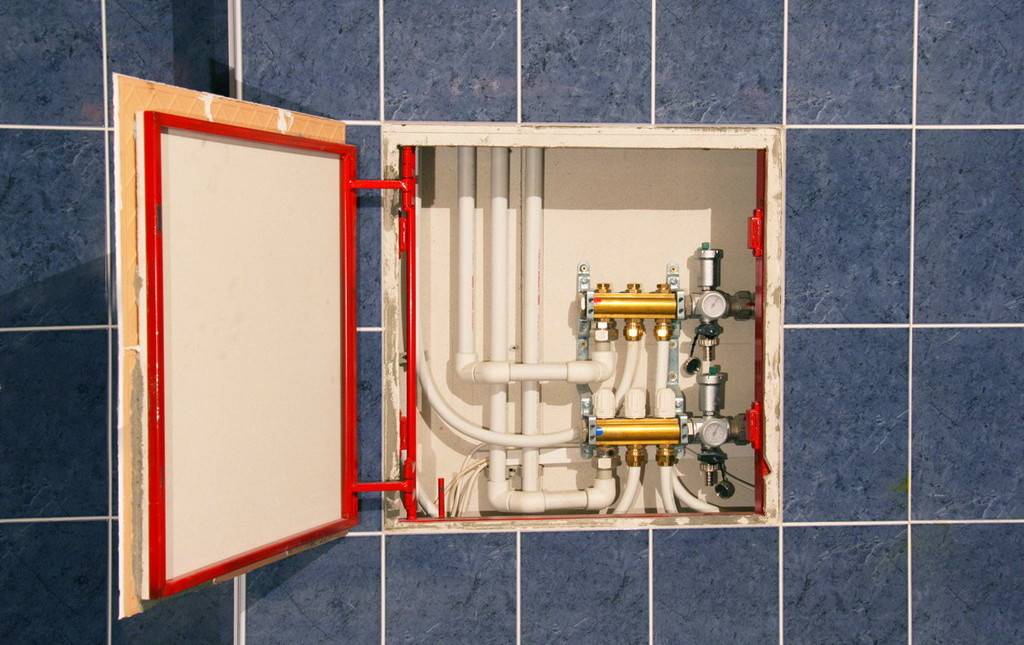

Составные части и механизмы

Ревизионный люк, независимо от конструкции, представляют собой устройство, состоящее из следующих деталей:

• металлическая рама-коробка с крепёжно-регулировочной системой;
• специальные петли потайного исполнения;
• наружная подвижная створка из гидрофобного материала на металлическом каркасе;
• уплотнительная прокладка из резины или каучука по периметру коробки;
• запорное устройство-защелка для плотного примыкания створки к коробке.

Ревизионные люки отличаются по применяемому материалу, по размерам, расположению, конструкции открытия и закрытия

От качества исполнения каждой детали и их сборки зависит работа механизма в целом, поэтому при покупке необходим тщательный визуальный осмотр люка и проверка действия подвижных узлов.

Финальный вид туалета, где наш люк невидимка скрывается на стене

Рис. 18. Финальная стадия туалета

Стройка (49)

• Фундамент (5)
• Стены (7)
• Пол (6)
• Потолок (5)
• Крыша (5)
• Двери (6)
• Окна (5)
• Лестницы (5)
• Строительство (5)

Интерьер (6)
Новости (0)
Водоснабжение (7)
Дизайн участка (2)
Канализация (0)
Советы и хитрости (1)
Строительный инструмент (2)
Электричество (1)

Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом. И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной .

О том, что такое фундамент, по всей вероятности, знает любой человек. В строительстве это подземный отрезок постройки, который принимает все основные нагрузки и подает .

Сегодня рассмотрим все плюсы и минусы таких источников водоснабжения, как скважина и колодец. И постараемся ответить на вопрос: “что лучше колодец или скважина?”. Как .

Для начала давайте рассмотрим зачем нужно устанавливать реле давления воды для скважинного насоса. По другому такое реле еще называют датчик давления воды в системе .

Для начала давайте пробежимся по теории, ответим на вопрос: “зачем нужно реле защиты от сухого хода для скважинного насоса?”, а потом уже рассмотрим, принцип работы .

Однофазный ввод электричества в частный дом Комментарии к записи Однофазный ввод электричества в частный дом отключены

Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом. И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной .

Начни правильное строительство фундамента своими руками Комментарии к записи Начни правильное строительство фундамента своими руками отключены

Каждый застройщик хочет, чтобы его построенный дом имел красивый вид и был способен прослужить долгие годы. Любое самостоятельное возведение дома начинается со строительства .

Отмостка из тротуарной плитки – красивая защита дома Комментарии к записи Отмостка из тротуарной плитки – красивая защита дома отключены

Долговечность строений во многом определяется сохранностью фундамента здания. С целью защиты фундамета от доступа к нему дождевых и паводковых вод, вдоль наружных .

Разметка фундамента своими руками – геометрия поможет Комментарии к записи Разметка фундамента своими руками – геометрия поможет отключены

Наверное, самые сильные переживания при постройке дома мы испытываем в самом начале этого процесса. Пока наше строение только на бумаге, а перед нами земля в натуральную .

Возведение стен из блоков одно удовольствие Комментарии к записи Возведение стен из блоков одно удовольствие отключены

Мой дом – мой тыл! Так должен думать каждый при возведении, теперь до боли популярных, частных домов. И каждый обязательно задает себе вопрос, из какого же материала .

Хороший строительный материал для стен – надежное будущее Комментарии к записи Хороший строительный материал для стен – надежное будущее отключены

Каждый застройщик вначале постройки своего дома задается вопросом из чего же лучше возводить стены, какой строительный материал для стен выбрать. Существует много .

Лучшие технологии строительства стен Комментарии к записи Лучшие технологии строительства стен отключены

Важнейший и неотъемлемый этап технологии строительства стен вашего дома является возведение стен. Потому что, именно этот элемент конструкции является определяющим .

«>

3D регулировка

Но что делать, если под тяжестью облицовочного материала дверка провисла? Наличие 3D узла регулировки позволяет изменять положение дверцы, как по вертикали, так и по горизонтали, а также изменять угол наклона дверки относительно вертикальной оси. Регулировочный механизм с максимальной точностью позволяет выставлять межплиточные зазоры во всех направлениях.

Перемещение дверки по горизонтали

Ослабить гайку (2). Торцевым ключом (входит в комплект) вращаем винт (3) по часовой стрелке на верхнем и нижнем узле регулировки поочередно, дверка сдвигается к петлевой стороне. Вращаем винт (3) против часовой, дверка сдвигается от петлевой стороны. После завершения регулировки гайку (2) подтянуть.

Устранение угла провисания дверки

Ослабить гайку (2). Торцевым ключом (входит в комплект) вращаем винт (3) по часовой стрелке. После того, как угол дверки приподнимется, гайку (2) подтянуть.

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

• Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.
• Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.
• Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.

Технические характеристики

При выборе обращают внимание на ряд параметров. Среди главных выделяют:

1. тип материала (металл, пластик, гипсокартон);
2. габариты конструкции (максимальная ширина или высота одностворчатого люка 700 мм, двустворчатого — 1 600 мм, в исключительных случаях значение этого параметра увеличивается до 2 000 мм);
3. тип запорного механизма;
4. потайной люк под плитку выбирается с учетом глубины ниши, стандартное значение данного параметра 50 мм, такого размера достаточно, чтобы расположить коммуникации внутри.

В ванной или туалете часто используется кафель как отделочный материал. Он достаточно тяжелый, поэтому чаще выбирают изделия из металла. Пластик может изгибаться. Существует люк из гипсокартона. Его лучше устанавливать, если в качестве отделочного материала будет применяться лакокрасочный состав или обои. Гипсокартон не выдержит продолжительного воздействия существенных нагрузок, что приведет к деформации отделочного слоя.

Иногда устанавливаются открытые люки. В подобных случаях по проекту не заложен отделочный материал для декорирования створки. Дверца люка находится на виду. Такой вариант предпочтителен для объектов, где узел коммуникаций располагается в скрытом месте.

Выбор люка невидимки под плитку

Самый важный этап — это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.

Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально. Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1

Рис.1. Раскладка плитки на дверце люка

В моем случае плитка выступает слева и справа всего на 25 мм, сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.

Какой выбрать размер

Самый популярный вопрос — «Какого размера ревизионный люк выбрать?». Однозначного ответа на него нет, ведь у каждого помещения индивидуальные возможности по размещению встроенных конструкций. Однако чем больше, тем лучше. Намного легче вносить какие-то поправки, выполнять ремонтные работы с инженерной коммуникацией, или просто снимать показания когда места внутри много. Большое свободное пространство позволяет легче выполнять те или иные действия по отношению к внутренностям люка.

Опрос пользователей люков показал, что наиболее популярные размеры следующие. Ширина от 40 см до 60 см, высота от 60 см до 1,2 м. Это усредненные данные, которые были выбраны большинством.

При расчете размера нужно брать во внимание облицовочный материал, который предполагается наклеить на люк
