Поэтапная технология установки греющих полов, этапы монтажа под различные виды плитки

ИК-пленка и плитка: особенности

Термопленки предназначены для применения в полах, финишное покрытие которых укладывается без применения каких-либо растворов — то есть насухую.

К таковым относятся линолеум, ламинат, ковролин и ПВХ-плитка.

Если же ИК-пленку все-таки поместить в цементно-песчаный раствор или плиточный клей, произойдет следующее:

Полиэстеровая оболочка изделия будет химически разрушена. Это обусловлено тем, что данные растворы представляют собой щелочную среду. Разрушение полимера опасно не столько укорочением срока службы ИК-пленки, сколько высокой вероятностью поражения пользователей электротоком — он служит изолятором.
Высохший раствор будет «бухтеть», то есть издавать гулкие звуки при ходьбе или падении предметов. При этом он будет иметь низкую прочность и может растрескаться. Данное явление обусловлено низкими адгезионными свойствами гладкой пленки. Попытки повысить их путем выполнения насечек или вырезов недопустимы, так как они опять таки могут привести к электротравме (пленка является изолятором).

Под плитку целесообразнее укладывать т.н. стержневые ИК-излучатели — они-то как раз и предназначены для «мокрого» монтажа.

Если же вы по тем или иным причинам все-таки желаете уложить под плитку непременно ИК-пленку, то поверх нее придется настелить какой-нибудь достаточно прочный материал — в качестве основания для плитки.

Расчет материала

После составления схемы, до того, как установить теплый пол под плитку, необходимо рассчитать нужное количество материала.

Для грамотного расчета теплого пола под плитку следует учесть ряд факторов:

Климатические условия местности. Естественно, что в холодных регионах требуется обустройство более мощной системы обогрева.
Используется ли электрический пол в качестве основного либо дополнительного источника тепла в помещении. В первом случае мощность оборудования должна быть больше примерно в 1,5-2 раза.
Качество утепления стен и потолка, препятствующего теплопотерям.
Общая площадь и объем пространства, которое требуется обогреть. Здесь играют роль площадь и высота помещения, а также насколько значительная часть его занята мебелью, бытовой техникой и прочим интерьером.

В среднем, необходимая мощность системы теплого пола на каждый квадратный метр составляет 150-180 Вт для единственного источника обогрева, 100-140 Вт для вспомогательной отопительной системы и 200-250 Вт для холодных неотапливаемых балконов и лоджий. Рассчитав общую площадь помещения, можно вычислить необходимую мощность для его обогрева. После этого, зная показатели мощности приобретаемого материала, несложно рассчитать необходимое его количество.

Так, например, если для обустройства теплого пола под плитку выбран нагревательный кабель мощностью 20 Вт на один метр, а для обогрева всего помещения требуется мощность 800 Вт, тогда легко подсчитать, что для монтажа нужен кабель длиной в 40 метров. Так же обстоит дело и при расчете количества нагревательных матов: зная мощность, можно легко подобрать необходимое их количество для обогрева помещения.

Технология укладки

Монтаж греющего кабеля обоих видов и матов происходит по схожей технологии и имеет общий подготовительный этап. Нюансы в конструкции систем влияют на подключение к электросети.

Подготовка поверхности

Первый шаг подготовки поверхности – выравнивание. Не должно быть перепадов по уровню, трещин и выступов. При необходимости наливается новая стяжка. Основные работы продолжаются после ее высыхания. Перед укладкой теплого пола проводится тщательная уборка. Поверхность очищается от пыли и мусора, грунтуется. В комнатах с повышенной влажностью (ванная, санузел) выполняется гидроизоляция пола битумом или жидким стеклом.

Для сокращения расходов на обогрев выполняется теплоизоляция. Помещения на первом этаже утепляют пенопластом, в остальных комнатах достаточно укладки фольгированного пенофола. В местах отступа от стен размещается демпферная лента. Она компенсирует расширение бетона при нагревании.

Создание схемы и расчет

До начала монтажных работ составляется схема укладки. На ней изображается размещение кабеля (матов), место подключения терморегулятора. В схеме учитывается рекомендованный отступ от стен на 50-100 мм. Отмечаются участки, занимаемые мебелью без ножек, на которых нельзя располагать нагревательные элементы.

Вычислив удельную тепловую мощность, требующуюся для помещения, можно подобрать длину кабеля. Обычно изделия продаются бухтами определенного размера с концевыми муфтами для подключения. При выборе электрического теплого пола основной параметр – мощность. Длину провода высчитывают, разделив общую мощность на погонную, указанную в характеристиках. Шаг витка определяют по формуле: h=Sx100/L, где: h – шаг укладки, S – полезная площадь, L – длина кабеля.

Установка датчика температуры

Датчик температуры теплого пола

Комплект теплого пола оснащается терморегулятором и датчиком температуры. Термостат бывает механический и электронный, с его помощью задается температурный режим. Датчик измеряет температуру нагрева пола, с регулятором он соединяется проводом. Под устройства в стене делается штроба и отверстие на высоте 80-100 см. Датчик укладывают в гофрированную трубу. Она защищает прибор и позволяет осуществить его замену. Термодатчик укладывают между витками кабеля, расстояние от стены 50 см.

Монтаж кабеля теплого пола

На фольгированной поверхности утеплителя фиксируются монтажные ленты. Это гибкие металлические элементы с готовым креплением. Второй вариант – использование стекловолоконной сетки. Полотно раскладывается на поверхности, кабель крепится к нему пластиковыми хомутами. Между витками соблюдается расчетное расстояние, не допускается их пересечение.

Перед установкой проверяется сопротивление системы. Оно должно соответствовать показателям паспорта. Допустимые расхождения 10%. Одножильный кабель подключают к терморегулятору двумя концами, а двужильный – одним, на втором устанавливается муфта. Монтаж теплого пола электрического под плитку заканчивается проверкой сопротивления.

Укладка нагревательных матов

Укладка нагревательного мата

Электрические маты раскладывают на полу согласно схеме. Для поворотов разрезается сетка без повреждения проводов. После укладки проводится проверка коммутации. Подключение к терморегулятору происходит по цветовой разметке проводов. Процедуру регламентирует инструкция производителя.

Заливка стяжки

Поверх нагревательного кабеля заливается бетонная стяжка толщиной слоя 5 см. Для матов допускает использование плиточного клея, но основание должно быть не менее 3 см. Раствор тщательно распределяется по поверхности. Следующий этап начинают после схватывания стяжки.

Температура теплого пола

Какая допустимая температура пола в разных помещениях? В жилых комнатах и комнатах, где люди пребывают большую часть дня, нельзя допускать температуру пола, при которой можно почувствовать, что пол теплый на ощупь.

С другой стороны, это можно делать в помещениях с относительно небольшим пребыванием — в ванной и туалете. Должна быть возможность регулировать температуру в каждой комнате отдельно. Контроллеры температуры доступны как в беспроводном, так и в проводном режиме.

Если теплый пол с циркуляцией воды уложен на деревянный пол, его температура не должна превышать +27 C, а на бетонном основании — +29 C.
Особенно в горячих помещениях — саунах, банях, бассейнах оптимальная температура пола + 32… + 35 C.

Недостатки монтажа теплого пола

Выбор водяного отопления под плитку идеально подходит для обустройства частных и загородных домов. Но для монтажа тёплого пола под плитку в квартирных домах владельцу придется собрать много разрешений от управляющей компании, ведь отопительные трубы подключаются к общей системе строения. Также имеется ряд неудобств, связанных с оборудованием тёплого водяного пола:

При кладке плиточных модулей на бетонную стяжку высота напольного покрытия получается достаточно большой, что абсолютно несовместимо с низкими потолками.
При образовании течи в системе отопительных труб придется снимать всё напольное покрытие: кафель и бетонное основание. По этой причине лучше отдать предпочтение водяному полу под плитку, но без стяжки.
Все этапы монтажа тёплых полов под плитку необходимо проводить в строгом соответствии с рекомендациями специалистов, ведь ошибки приведут к неисправности системы отопления.

Особенности разных типов электрических полов

Сделать пол с электрическим подогревом можно при помощи кабеля, нагревательных матов или пленки с инфракрасным излучением.

Использование греющего шнура сопряжено с тщательными расчетами. Кроме того, толщина стяжки, которую предусматривает технология укладки, наибольшая среди всех электрических разновидностей устройств подачи тепла. Но и цена кабельного пола за м2 будет наименьшей.

Гораздо проще уложить нагревательные маты, представляющие собой кабель, закрепленный на стекловолоконной сетке. Кроме простоты укладки элементов, следует отметить и меньшую толщину необходимой стяжки. Он составляет не более 30 мм, в то время как при укладке кабеля – от 30 до 50 мм.

Теплые полы с использованием пленочного нагревательного материала устанавливать совсем просто: они не требуют никакой стяжки. Но сама пленка стоит довольно дорого. Кроме того, ее не рекомендуется использовать для обогрева плиточной поверхности. Небольшая толщина пленки и ее характеристики определили применение материала с такими традиционными половыми покрытиями, как ламинат или линолеум.

Укладка нагревательной пленки

В комплект инфракрасных теплых полов обязательно входит подробная инструкция по установке. Многие производители даже снабжают изделие компакт-дисками, где все расписано по шагам. Но нелишним будет знать некоторые нюансы укладки пленки:

Пленка укладывается не сплошным массивом, а с промежутками в 50–100 мм.
Нельзя допускать наложения полос одна на другую.
Для фиксации элементов на термоизоляции применяют скотч.
Разрезать пленку необходимо по специальным линиям отреза.
Размещать элементы лучше контактами в ту сторону, где находится терморегулятор. Это уменьшит длину проводов.

Чтобы провода не выступали над поверхностью пленки в термоизоляции под них можно сделать специальные канавки.
Согласно инструкции к медной полосе прикрепляется зажим для подводки электричества. После подключения проводов все контакты надо надежно защитить битумной изоляцией или термоусаживаемыми изоляционными трубками.
Устанавливается датчик температуры. Он может располагаться в специальной штробе, в гофрированной трубке. Ее конец надежно закрывается колпачком. При другом варианте размещения он крепится под пленкой, для чего в утеплителе вырезается отверстие соответствующей формы.
Выполняется подключение к терморегулятору. Если нет уверенности в своих силах, то лучше воспользоваться услугами профессионального электрика.
После проверки работоспособности системы стелется слой обыкновенной полиэтиленовой пленки, которая фиксируется скотчем.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Адгезия – что это такое?

Преимущества электрического теплого пола

В многоквартирных домах электрический теплый пол выполняет чаще всего функцию дополнительного отопления. Он устраивается в санузлах, кухнях, прихожих и жилых помещениях для создания комфортных условий.

Плюсы электрического теплого пола:

эффективность — система имеет высокий КПД;
автономность, работа зависит только от наличия источника электропитания;
быстрый разогрев, возможность поддерживать заданную температуру воздуха в помещении на протяжении любого интервала времени;
безопасность — все элементы надежно защищены от попадания влаги, короткого замыкания;

долговечность — большинство моделей рассчитаны на эксплуатацию в течение 15-35 лет;
несложный монтаж;
отсутствие протечек даже при выходе из строя;
нет риска замерзания теплоносителя (в отличие от водяных);
не требуется разрешение на подключение от коммунальных служб.

Электрические полы в некоторых случаях единственно возможный способ отопления, например, при переделке лоджии в кабинет, зимний сад или место отдыха.

Главный минус кабельных систем по сравнению с водяными — несколько более высокая стоимость эксплуатации. Но этот недостаток нивелируются их универсальностью и удобством использования.

Теплоизоляция пола

Чтобы направить потоки тепла вверх в помещении, потребуется провести теплоизоляцию пола, для чего можно использовать утеплители толщиной до 4 мм, дополнительно можно уложить и фольгированное покрытие для отражения тепловых волн.

Если работы проводятся в частном доме и речь не идет о помещении над неотапливаемым подвалом, то вопросами теплоизоляции можно пренебречь, так как все произведенное тепло останется в доме, правда, распространяться будет в разных направлениях. Но для того чтобы гарантированно получить нужные показатели в конкретном помещении, без теплоизоляции не обойтись.

Лучшим материалом для теплоизоляции будет пенофол, снабженный специальным самоклеющимся слоем и фольгированным покрытием. Монтаж утеплителя обязательно следует производить с заходом на стены в 5-8 см, излишки после окончания работ просто подрезаются малярным ножом.

Демпферная лента, уложенная поверх теплоизоляционного материала по периметру стены, будет служить компенсатором при нагревании.

Кабель можно укладывать непосредственно на утеплитель, но рекомендуется использовать специальную металлическую сетку, которая исключает прямой контакт между ними.

Монтаж своими руками

Особенности процесса укладки «теплых полов» под плитку зависят от способа выполнения монтажных работ и используемых нагревательных элементов.

самовыравнивающейся смесью;
нагревательным кабелем или матом;
грунтовочным слоем или стяжкой.

Следует отметить, что стандартный отступ от стен обязательно должен быть не менее 100 мм, а монтаж нагревательных элементов на участки, где установлены крупногабаритные предметы мебели и интерьера, не осуществляется. Фиксация системы на выполненной предварительно стяжке чаще всего выполняется монтажной лентой.

Также очень важно правильно выбрать место под установку термостатного устройства, к которому нужно подвести отдельную проводку от выхода из щитка электрического питания. Приступать к отделочным работам можно исключительно после того, как будет проведена тестовая проверка установленной системы «теплый пол»

Заключительным этапом самостоятельного обустройства отопительной системы «теплый пол» электрического типа является финишная отделка напольными облицовочными материалами.

Несмотря на некоторые, иногда достаточно существенные недостатки, электрические системы «теплый пол» по-прежнему является чрезвычайно популярным и востребованным вариантом, позволяющим повысить комфорт и качество жизни в помещениях любого назначения.

Подготовка пола

Работы начинаются с подготовки пола. Его поверхность должна быть ровной, чистой. Для этого помещение освобождают от мебели и сантехники, снимают старое покрытие, пол подметают, моют, удаляют неровности. Если на поверхности много выпуклостей и впадин, лучше всего сделать стяжку. Чтобы ускорить процесс, стяжки для выравнивания можно приобрести быстросохнущие материалы – раствор из цемента будет сохнуть не меньше двух недель.

Почему нужно сделать пол ровным? Это требование не безосновательно. Если кабель будет уложен на неровную поверхность, из-за выпуклостей и впадин он будет перегибаться, что может привести к пробою. Данную поломку в системе теплого пола можно считать фатальной: провести ремонт будет очень сложно, а иногда и невозможно.

Также заранее предстоит подготовить место, где будет установлен электрический термостат и вывести от щитка электропитания отдельный выход – данное требование соответствует технологии монтажа. Кроме того, при необходимости нужно будет отдельно провести проводку, чтобы было куда подключать теплый пол.

Четвертый шаг. Монтируем теплый пол

Правильно уложенный пенофол

Прежде всего, укладываем на основание теплоизоляционный материал. Для использования в комплексе с теплым полом прекрасно подходит пенофол с самоклеящимся слоем и фольгированным покрытием. Изоляцию укладываем фольгой вверх. Стыки между полосами проклеиваем монтажным скотчем.

Поверх пенофола укладываем армирующую монтажную сетку. Она исключит дальнейшие деформации «слоев» системы после заливки стяжки.

Сетка, уложенная на пенофол

Приступаем к укладке греющего кабеля. Для крепления применяем монтажную ленту из комплекта. Если она не обеспечивает качественного сцепления с основанием, садим кабель теплого пола на «ляпухи» плиточного клея. Верхнюю часть «ляпухов» убираем шпателем.

Вариант крепления кабельного теплого пола

Монтажная лента для теплого пола

Наиболее простым для самостоятельного обустройства является метод укладки греющего кабеля «змейкой». Между элементами выдерживаем минимум 8-сантиметровый шаг. Для точного определения шага умножаем площадь комнаты на 100 и делим полученное значение на суммарную длину кабеля.

Укладка греющего кабеля

Уложенный кабель

Кабель укладываем максимально аккуратно, чтобы не повредить его и теплоизоляцию. По штробе заводим конец греющего элемента, который будет соединяться с терморегулятором, в подрозетник, вместе с гофрированной трубой для температурного датчика. До этого в подрозетник должно быть заведено питание.

Подключение терморегулятора

Предварительно специалисты рекомендуют разместить в гофре термодатчик и подключить его к температурному регулятору. Благодаря этому приему, регулятор сможет отключать питание греющего кабеля в случае его перегрева. Сама гофра фиксируется в штробе при помощи плиточного клея.

Подключаем кабель и регулятор в соответствии со схемами, приведенными в инструкциях производителей.

Протестировав систему в соответствии с приводившимися ранее рекомендациями, заливаем поверх кабеля примерно 5-сантиметровую стяжку, даем ей порядка 1 месяца на набор прочности, и лишь после этого приступаем к финишной отделке.

Заливка стяжки

На схеме виден кабель, залитый раствором, поверх которого уложена плитка

Что подразумеваем под кабельным теплым полом

Нагревательным элементом кабельного теплого пола является электрический кабель. В отличие от обычного электрического кабеля, который по определению не должен греться, кабель теплого пола, специально сделан так, чтобы нагреваться при прохождении по нему электрического тока. Именно по этих технологическим особенностям подобные кабели называют греющими или тепловыми. О греющих кабелях подробно можно почитать Нагревательный электрический кабель, здесь кратко напомню.

Существуют два типа греющих кабелей: резистивный и саморегулирующий;
Сечение кабеля круглое (для пола) или плоское (для труб);
Жил в кабеле может быть одна или две. На сегодня двухжильные греющие кабели наиболее популярны из-за удобности монтажа;
Существуют кабели с экраном и без экрана для подавления электромагнитных помех;
Каждый греющий кабель имеет характеристику удельная мощность (Вт/метр), которая является базовой, чтобы понять устройство кабельного теплого пола.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

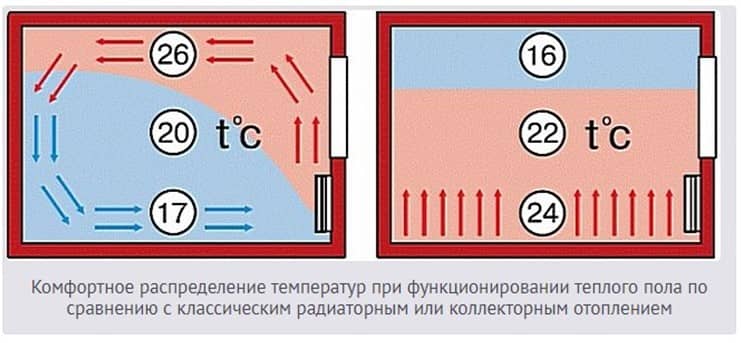

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
Установка труб.
На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Можно ли укладывать водяной пол под плитку?

Не только можно, но даже нужно.

Ведь при наличии нагревателя в конструкции пола главный недостаток керамической или каменной плитки — высокая теплопроводность — превращается в преимущество.

Вспомните: в обычных условиях плитка всегда является холодной на ощупь, отчего ходить по ней босиком крайне некомфортно.

Такой эффект объясняется именно высокой теплопроводностью — материал активно отбирает тепло кожи и та чувствует холод.

Если же внутри пола устроен подогрев, то тепло, благодаря той же высокой теплопроводности, будет беспрепятственно поступать в помещение.

Таким образом, система «теплый пол» (ТП) будет работать с предельной эффективностью. В этом отношении с плиткой не сравнится ни какое другое напольное покрытие.

Технология укладки

Монтаж греющего кабеля обоих видов и матов происходит по схожей технологии и имеет общий подготовительный этап. Нюансы в конструкции систем влияют на подключение к электросети.
