Разводка и монтаж сантехники своими руками: общие положения и полезные советы

Выбор подходящего способа монтажа

Тщательно проработав эскиз, думают, как воплотить схему на практике. Особо выбирать не из чего, известны три метода: открытый, закрытый и комбинированный. При первом магистрали прокладывают по верху стен. У него имеется только одно достоинство: легкий доступ для ремонта. Конструкция проще и дешевле в изготовлении. Однако внешний вид портит интерьер, выглядит не эстетично. Поэтому трубы стараются скрыть в коробах из гипсокартона или пластика, размещают в самых укромных уголках санузла.

При закрытом монтаже все располагают внутри стен, снаружи видны только фитинги, к которым подключают сантехнические приборы. Если стена несущая, ее запрещается штробить, чтобы не ослабить. Плюс в том, что внешний вид помещения не портится, облицовочный материал закрывает коммуникации. Они надежно защищены от случайных повреждений, но монтаж занимает много усилий и времени.

Элементы предварительно помещают в обсадные трубы, затем укладывают в каналы, проделанные в стене. Их заделывают, выравнивают в одной плоскости. Существенный недостаток способа в затрудненном доступе при необходимости ремонта. Придется демонтировать облицовку, затем восстанавливать.

При комбинированном методе коммуникации прокладывают на поверхности стен и скрывают в коробах, изготовленных из гипсокартона, либо под фальшпанелью. Трудность состоит в группировке всех труб рядом. Отделка должна вписаться в интерьер, соответствовать общему дизайну. Маскируют, используя пластик, различный декор и плитку.

Продумывают, каким образом уложить магистраль: применить последовательную разводку или коллекторную. Первый способ простой и понятный. Трубы прокладывают поэтапно, присоединяя к ней по пути приборы. Монтировать легко и удобно, но имеется существенный недостаток в эксплуатации. Если напор воды слабый, при одновременном включении нескольких приборов последние могут работать неудовлетворительно.

Такая разводка сантехники применяется в системах с небольшим количеством потребителей, или если используют общее подключение к нескольким приборам. Одна труба идет на стиральную машину, умывальник и ванную с общим смесителем. Если коммуникации меняют после отделочных работ, такое решение самое приемлемое.

Когда имеется много точек раздачи, этот тип неприемлем, используется коллекторный, довольно сложный в исполнении. Каждый прибор имеет свой подвод с кранами, которые всегда доступны для перекрытия. Они располагаются в одном месте, скрыты в специальном шкафу. Система имеет минимум соединений, но понадобится много труб и запорно-регулирующей арматуры. Работа требует точного расчета, аккуратности, но очень удобна для возможного ремонта потребительских устройств: нет надобности полностью отключать воду.

Схема разводки

Для наших современных квартир можно выбрать два варианта разведения водопроводных труб

Первый вариант на порядок проще второго в монтаже, практичнее в эксплуатационном плане, но более сложный в исполнении. При этом монтаже к каждому сантехническому прибору подводится своя труба. Это делается для того, чтобы при заборе воды, шло ее равномерное распределение на каждый установленный прибор. В этой схеме необходимо использовать немного большее количество труб, чем в тройниковой разводке, однако число соединений здесь значительно меньше. Поэтому стоимость коллекторного варианта выше, чем тройникового.

При тройниковой системе, на каждое новое ответвление нужно устанавливать свой запорный кран. Поэтому в случае возникновения выхода из строя какого-нибудь прибора сантехники, не нужно будет отключать всю систему. Хотя, в любом случае, запорный кран на квартирном входе всегда необходимо устанавливать.

Как подключить ванну к канализации: руководство

Установка и подключение ванны — не слишком сложное дело, однако здесь есть ряд нюансов, которые необходимо учитывать как при подготовке, так и при монтаже.

Установка ванны

Многое зависит от материала, из которого изготовлена ванна:

1. Акриловые ванны пользуются большой популярностью, поскольку имеют разнообразные формы и расцветки. Но они могут прогибаться и поэтому потребуется установить крепкую подложку. Для этого применяют кирпич, пенобетонные блоки или брус. Однако если комплект обеспечен металлическим каркасом и различными элементами отделки, нужна будет только должная регулировка.
2. Стальные ванны тоже подвержены деформации и требуют возведения каркасной конструкции с применением монтажной пены.
3. Самыми надежными являются чугунные ванны на ножках, которые легко отрегулировать.

Выбор места и материалов

Вместе с покупкой ванны важно подобрать соответствующий сифон. Это устройство имеет необходимые отверстия для слива и перелива

Следует обратить внимание на сливную трубу, которая подсоединяется к сифону. Лучше отказаться от гофрированной, поскольку у нее есть ряд недостатков. И это связано не только с высоким гидравлическим сопротивлением, но и со способностью быстро накапливать грязь

К тому же она плохо поддается чистке

И это связано не только с высоким гидравлическим сопротивлением, но и со способностью быстро накапливать грязь. К тому же она плохо поддается чистке.

Если диаметр стандартной сливной трубы будет меньше канализационного, то потребуется переходник, позволяющий перейти со стандартных 40 на 50 мм.

После выбора места для ванной следует обратить внимание на высотный перепад. Выход из ванны должен быть выше как минимум на 10–20 сантиметров, чем вход в канализацию

В противном случае вода будет застаиваться, поэтому важно проверить и высоту сифона

В противном случае вода будет застаиваться, поэтому важно проверить и высоту сифона

Обратите внимание! Желательно, чтобы при дальнейшей эксплуатации доступ к сифону был всегда свободен. Время от времени ему может потребоваться очистка от загрязнений. Жесткая труба из двух колен с поворотами лучше годится для подсоединения

Но если ее невозможно будет установить, то можно применить и гофрированную трубу. Если канализационная система состоит их чугунных труб, придется приобрести резиновую муфту 73/40

Жесткая труба из двух колен с поворотами лучше годится для подсоединения. Но если ее невозможно будет установить, то можно применить и гофрированную трубу. Если канализационная система состоит их чугунных труб, придется приобрести резиновую муфту 73/40.

Канализационная система из пластмассовых труб нуждается в подсоединении отдельной трубы диаметром в 40 мм. Она может быть как гибкой, так и жесткой, но тоже должна быть сделана из пластика.

Порядок подключения

Обратите внимание! При сборке сифона следует уделить особое внимание герметизирующим прокладкам

Очень важно не забыть о шайбе, которую следует поставить между корпусом перелива и ванной. Перед установкой ее надо смазать герметиком. Перед установкой ее надо смазать герметиком

Перед установкой ее надо смазать герметиком.

Поскольку в последнее время много деталей крепежа делают из пластика, следует больше работать руками, не используя инструментов. Ведь сильная перетяжка просто сломает нужную деталь. Вилочный ключ понадобится только для затяжки горла основного выпуска и перелива.

Один конец смонтированного сифона присоединяют к трубопроводу, а другой к сливному отверстию канализации.

Обратите внимание! Очень важно все время проверять герметичность и плотность соединения. Неполадки лучше устранить сразу, чтобы избежать утечек воды

Если ванна установлена буквально впритык к стене, то придется использовать герметик

Им надо уплотнить стык между бортом и стеной. Нежелательно, чтобы вода все время попадала под ванну

Если ванна установлена буквально впритык к стене, то придется использовать герметик. Им надо уплотнить стык между бортом и стеной. Нежелательно, чтобы вода все время попадала под ванну.

После подсоединения к канализационному отверстию следует еще раз проверить все на герметичность и приступать к следующему этапу.

Подключение водопроводных труб и канализации

Это наиболее ответственная часть обустройства нового унитаза, поскольку если в одной из труб появится течь, то демонтировать придется всю конструкцию и облицовку стены, на которой располагается подвесной унитаз.

Для такого унитаза используются только проверенные временем материалы — лучше выбирать трубы из меди, а если не позволяют материальные возможности, то их следует заменить полипропиленовыми аналогами. Герметизацию швов проводят паклей. Если необходимо применение гибких шлангов, то они должны быть из нержавейки.

Последним этапом является проверка всех соединений, которую можно выполнить, пустив воду. Подтверждение правильной установки инсталляции для унитаза – четкая работа всей системы без протечек.

После проверочного запуска воды нужно установить патрубки, к которым будет подключаться унитаз. На раме предусмотрена перекладина, к которой прикреплена специальная пластина с диаметральным углублением. Благодаря ему сливная труба фиксируется на инсталляции. Все действия по подключению труб выполняются согласно инструкции.

Правила расположения

После выбора типа сантехники и ее приобретения, нужно определиться с размещением всех устройств. При этом желательно занести в помещение и поставить на предполагаемом месте хотя бы несколько элементов, чтобы убедиться в удобстве их расположения. Далее на листе бумаги составляется схема разводки сантехники, при этом стоит учитывать некоторые особенности и правила:

• отводы для канализации могут выполняться в виде “тройника” без вертикальной части;
• основной трубопровод размещается над поверхностью пола, от него через тройники идут отводы для воды;
• расположение сантехники должно обеспечивать легкий доступ к местам соединения гибких шлангов и трубопровода;
• канализационные и водопроводные трубы должны находиться как можно ближе друг к другу, для того чтобы их можно было скрыть за специальным коробом;
• пересечение труб крайне нежелательно, также должна максимально просто подключаться и сантехника;
• разводка труб не должна быть сложной, это необходимо для обеспечения возможности самостоятельного выполнения.

Выбор трубного сортамента

Обустройство сети водоснабжения начинают с выбора трубопрокатных материалов. В последнее время бытовые магистрали из стали устанавливают не часто. Этот материал уже утратил свою популярность.

Его место заняли более дешевые и практичные конструкции из пластика и металлопластика. Так же можно использовать медные системы водоснабжения, но их слишком высокая стоимость в данном варианте становиться причиной отказа от этого материала.

• Медь. Несмотря на многочисленные положительные свойства, данная магистраль не лишена некоторых минусов. Первое – это вредная закись меди, которая образуется при контакте с водной средой. Второе, в состав припоя при пайке используют олово. Этот материал со временем превращается в порошок, что приводит к протеканию стыка.
• Металлопластик. Этот материал не относится к линейке дешевых материалов, но его можно соединять без использования специального инструментов. Прокладка такого трубопровода разрешена на открытом участке, где в любой момент можно быстро перебрать стык.
• Пластик. Эти системы называют стандартом водопроводных конструкций. Но пластик бывает разным. И чтобы сделать правильный выбор, необходимо знать свойства и особенности этих материалов. Например, такой материал, как полибутилен (РВ) выделяется оптимальной теплопроводимостью. Стыки из данного вида пластика отличаются абсолютной надежностью.

Полиэтилен (РЕ) не дорогой материал, но для горячего водоснабжения (ГВС) придется ставить армированные изделия. При существенных недостатках, этот материал имеет очень весомое преимущество не лопаться после замерзания. Поэтому, такая магистраль успешно работает в помещении без обогрева или на улице. Поливинилхлорид (ПВХ) химически устойчивый, но непрочный и разрушается при воздействии ультрафиолета.

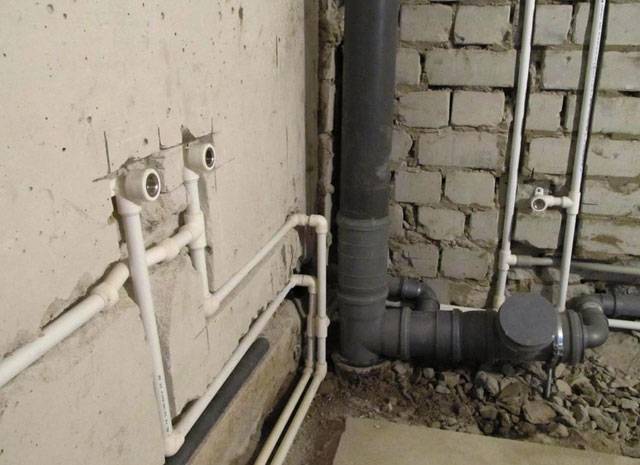

Полипропиленовая разводка труб для обустройства водоснабжения в квартире обойдется не очень дорого. Такая магистраль водоснабжения на данное время применяется чаще других. Этот материал выделяется прочностью и стойкостью.

Паянный полипропиленовый стык на разводке надежно выдерживает нагрузку давления до 12 атмосфер, и мало чем отличается от основного материала. В городском трубопроводе может быть до 6 атм, поэтому данный сортамент для полипропиленовой разводки в квартире подходит идеально. Разводка труб для проводки водоснабжения в квартире, где использован полипропилен, отличается более высоким гидравлическим сопротивлением, чем предыдущие аналоги, и повышенной термоустойчивостью.

Смотреть видео

Какие трубы выбрать для водопровода.

Смотрите это видео на YouTube

Правила сборки конструкции

Начинать монтаж труб и сантехники придется с разбора и выноса старого оборудования. Делать это следует достаточно аккуратно, чтобы излишними разрушениями не добавить себе работы. После демонтажа и очистки помещения в соответствии с составленным планом проводится сборка нового трубопровода.

Следует соблюдать следующие правила:

• Труба, подходящая к квартире, должна иметь больший диаметр, чем элементы разводки по помещению.
• Фильтры помогут уберечь оборудование от засорения ржавчиной и мусором, встречающимися в водопроводной воде.
• Трубы, предназначенные для укладки в стену, не должны быть соединены резьбовыми соединениями.
• Следует проконтролировать напор воды, при необходимости усилить давление.

Перед началом работ трубы, нарезанные на фрагменты нужной длины, можно пронумеровать в соответствии со схемой. Так будет проще проводить монтаж. После сборки трубопровода проводится установка сантехники: операцию будет выполнить проще, сверяясь с инструкцией производителя. Выставленные на места приборы подключаются гибкими рукавами и шлангами, после чего следует проверить качество сборки и открыть запорные краны.

Выполнить разводку труб и установить сантехническое оборудование не так уж и сложно, даже не прибегая при этом к помощи квалифицированного сантехника.  Немного терпения, аккуратность в выполнении работ и внимательное знакомство с инструкциями дадут свои плоды: новое оборудование в санузле будет только радовать своей безупречной работой.

Основные требования к устройству магистрали

Разводка труб водопровода и труб канализации в квартире должен осуществляться в соответствии с требованиями и установленными стандартами.

Так, стоит придерживаться таких принципов:

• Водопровод должен быть надёжным;
• Система должна быть обеспечена запорным краном для быстрого аварийного отключения воды;
• Водопровод должен быть полностью герметичен;
• К тому же магистраль должна обеспечивать подачу воды ко всем без исключения сантехническим приборам в полном объеме.

Кроме того, стоит знать, что водопровод должен иметь эстетический вид и ни в коем случае не должен нарушать дизайн комнаты.

Схема подключения

С прямым выпуском вместо косого

Вертикальный (прямой) выпуск характерен для унитазов европейского или американского производства, поэтому на отечественном рынке модели с подобной конструкцией встречаются редко. Сантехнические приборы с данным типом выпуска применяются при обустройстве санузлов в новостройках. Канализационный трубопровод находится непосредственно под унитазом, за счет чего обеспечивается максимальная экономия пространства.

С использованием переходника

Переходник применяется, если выпуск унитаза и канализационная труба имеют разный диаметр. Поскольку соединить их напрямую невозможно, используется переходник, представленный в виде гибкого отрезка, который крепится к краям элементов при помощи герметика. Данный способ актуален для частных или старых домов, не оснащенных стандартным водопроводом.

С косым выпуском

Его преимущество заключается в минимизации рисков засорения трубопровода.

Косой выпуск предполагает использование дополнительных колен, которые можно направить и прикрепить к трубопроводу под необходимым углом.

Виды подсоединения

Подключение унитаза к канализации может быть прямым или с использованием соединительных деталей, если применение патрубков затруднительно. Крепление производится при помощи:

• гофрированных манжет;
• эксцентрических элементов;
• пластиковых уголков и отводов;
• фановых труб.

Тип подключения выбирается в зависимости от условий.

Фановая труба или пластиковый патрубок

Фановая труба применяется для нейтрализации риска срыва гидрозатвора. Она монтируется, если стояк обладает слабыми пропускными функциями.

Эксцентрик

Для выбора эксцентрика предварительно проводятся замеры, после чего покупается подходящая модель. Максимальная длина устройства составляет 10-12 сантиметров, поэтому для соединения патрубков на большом расстоянии оно не подойдет.

Гофра

Гофра, как и эксцентрик, используется, если направление патрубков не совпадает. Она представлена в виде гибкого пластикового элемента, сгибаемого под любым углом. Главный недостаток гофры – ограниченная длина (10-15 см), из-за которой монтировать ее при небольшом расстоянии между выпуском и канализационным патрубком невозможно.

Разводка сантехники: подготовка к работе

В первую очередь нужно составить список необходимых коммуникаций и сантехнических устройств. К примеру, для стиральной машины и унитаза требуется подключение к канализации и холодному водоснабжению, а к умывальнику и душевой кабине (ванне) дополнительно подводится горячая вода. Сантехника и отопление требуют грамотного проведения работ, так как несоблюдение правил способно привести к весьма неприятным последствиям.

Также нужно определиться с количеством перекрывающих вентилей, подобные элементы обязательно устанавливаются на подводе к стиральной машине, холодной и горячей воде. При желании они могут монтироваться на подводе воды к унитазу, это особенно удобно в случае поломки бачка, так как для ремонта не потребуется перекрывать общую систему водоснабжения.

Выбор трубы для коммуникаций ванной комнаты

Главным критерием является надежность труб для работы под высоким давлением — 5-7 атм

Учитывается не только толщина стенки трубы, но обязательно обращается внимание на надежность и качество при монтаже фитингов, сварочных работ и резьбовых соединений. Основные виды труб для работы:

1. Пластиковые. Выполняются из поливинилхлорида (ПВХ) или полипропилена (ПП). Для прочности усиливаются стекловолокном или фольгой алюминиевой. Легко выполнить пайку полипропиленовых труб самостоятельно. Также соединяются на муфтах (канализация).

1. Металлопластиковые. Внешне схожи с вышеуказанными, но имеют разные характеристики. Соединяются при помощи муфт из стали, обладают гибкостью при монтаже. Изготавливаются из полиэтилена с усилением внутренней части трубы. По маркировке имеются различия: РЕ-Х (полиэтилен сшитый), РЕ (полиэтилен), для горячего водоснабжения используется марка РЕ-RТ.

1. Металлические. В настоящее время монтируются довольно редко из-за их стоимости и больших трудозатратах, так как требуется электросварка устройство резьбы для соединения.

Из всех видов труб, самыми популярными можно считать пластиковые варианты. Довольно просты в монтаже, долговечны и стоимость их можно считать приемлемой. Металлопластиковый вариант имеет свою нишу при выполнении коммуникаций, но не столь надежен в узлах соединения, требуются большие навыки при работе.

Тройниковый или последовательный способ

Последовательная схема водоснабжения в квартире – это наиболее простой в реализации способ создания системы. Она состоит из общей трубы, к которой последовательно подсоединяют потребителей холодной воды. Аналогично ей параллельно прокладывают трубопровод с горячей водой.

Диаметр основной трубы должен быть больше, чем у остальных частей водопровода, поскольку ей в последовательной схеме отведена функция коллектора. Чтобы подсоединить к ней сантехнику, пользуются тройниками.

Принцип, на котором основано обустройство такой системы, прост, как в плане проектирования, так и в отношении реализации. Данной схемой подключения водопровода в квартире пользуются многие потребители холодной и горячей воды, проживающие в типовых домах, возведенных еще в советские годы.

Это объясняется тем, что, чем длиннее протяженность трубопровода, тем незначительнее в его конце напор. Сантехническим приборам, которые оказываются подключенными на последних метрах схемы, остается меньше воды, поэтому они часто функционируют некорректно.

При последовательном способе подключения нет возможности отключать только один прибор. Специалисты отмечают наличие еще ряда проблем, имеющих отношение к обслуживанию тройниковой разводки холодной и горячей воды в квартире. Обычно места подключений находятся под отделочными материалами и поэтому доступ к ним часто ограничен.

В итоге при возникновении протечки обнаружить проблемное место бывает достаточно сложно. Нередко, чтобы выполнить ремонт водопровода приходится производить демонтаж фальш-панелей, ломать капитальные стены и т.д. После завершения ремонта водопровода в квартире может потребоваться повторная облицовка помещений.

Несмотря на вышеописанные недостатки последовательной системы водоподачи она по-прежнему остается востребованной и в настоящее время. Тройниковая схема считается оптимальным решением при необходимости спроектировать инженерные коммуникации в небольшой квартире.

Поскольку такое жилье имеет бюджетную стоимость, последовательный монтаж водопровода в квартире позволяет минимизировать затраты на его обустройство. Следует заметить, что в системе небольшой протяженности давление будет достаточно высоким.

Чтобы снизить расходы, как на ее обустройство, так и на эксплуатацию, следует заранее обдумать схему прокладки труб и монтажа тройников, обеспечив свободный доступ к ним. Специалисты рекомендуют не экономить на монтаже водоснабжения в квартире и не использовать дешевые и низкого качества материалы. Работы нужно выполнять максимально правильно, чтобы минимизировать возникновение протечек и вероятность поломки.

Какие трубы выбрать для разводки водопровода в квартире

Водоснабжение в квартире идет от центрального стояка, предусматривает краны, фильтры, защищающие от механических и химических примесей, счетчики, отводные узлы к сантехнике и прочие соединения.

Использование стальных труб осталось в прошлом, медные еще встречаются, но популярность их тоже падает.

Медь

К достоинствам труб из меди относится универсальность – их можно использовать под горячую и холодную воду. Они не засоряются и хорошо противостоят коррозии, а продолжительность эксплуатации может составить около 70 лет.

Но минусы медных труб на фоне плюсов пластиковых изделий делают их использование нежелательным. Детали из меди дорогостоящие, монтаж стыков требует особых навыков – без специально обученного работника вряд ли получится это сделать, что приведет к дополнительным затратам.

Сейчас застройщики и жильцы, проводящие в квартирах ремонт, используют трубы из полимеров, которые разделяются на металлопластиковые и пластиковые.

Металлопластик

Металлопластик отличается долговечностью, гладкой внутренней поверхностью, повышенной устойчивостью к коррозии. Металлопластиковые трубы легко смонтировать самостоятельно. Это обусловлено высокой эластичностью материала, простотой устройства стыков и доступным инструментом для работы. Возможность изгиба под любым углом ведет к снижению затрат, так как уменьшается количество фитинга.

Соединение труб выполняется обжимкой или соединителями с резьбой. Использование обжимного фитинга исключает замуровывание соединений металлопласта – в результате температурных колебаний герметичность ослабляется. Это приводит к необходимости профилактических подтяжек обжимки примерно один раз в год.

Если будет использоваться обжимной фитинг, то понадобятся клещи для его опрессовки, а в случае выбора резьбовых соединителей – разводные ключи. В обоих случаях не стоит пренебрегать калибратором и занкером для устранения заусенцев на срезах.

Еще одним преимуществом является множество соединителей, позволяющих стыковать металлопластиковые трубы с изделиями из других материалов.

Пластик

Пластиковые трубы для транспортировки воды по химическому составу и свойствам разделяются на несколько видов. Самыми распространенными считаются:

• полибутилен;
• полиэтилен;
• ПВХ;
• полипропилен.

Полибутилен выдерживает температуру +90°С, поэтому трубы из него чаще всего используют для устройства теплых полов. Удобству монтажа таких сетей способствует высокая эластичность – трубы можно сгибать, а не использовать соединители. Спаянные без нарушения технологии стыки не дают протечек. Недостаток полибутилена – высокая цена.

Трубы из полиэтилена считаются бюджетным вариантом, поэтому и возможности их ограничены. Они не могут выдержать давление городского водопровода и температуры выше +60°С.

Это приводит к ограничению области их использования поливом приусадебных участков и водоснабжением неотапливаемых помещений

Такое применение возможно благодаря важному преимуществу полиэтилена – изделия из этого материала не разрушаются из-за замерзшей в них жидкости

ПВХ, или поливинилхлорид тоже относится к бюджетным материалам. Трубопроводы из него устойчивы к агрессивной среде и выдерживают температуру до +80°С. Трубы соединяются с помощью пайки или клея, но стыки обладают меньшей прочностью, чем само изделие. Для предотвращения аварий рекомендуется использовать аквастоп.

Полипропилен используется для устройства водопровода чаще, чем трубы из других материалов. Несмотря на бюджетную стоимость он обладает прочностью, выдерживает температуру воды до +130°С и может работать под давлением 12 атмосфер.

Стыкуют полипропиленовые изделия с помощью сварки. В результате материал соединителя сращивается с материалом трубы, что позволяет получать непротекающие стыки. Внутренние поверхности гладкие, на них не образуются засоры.

В число недостатков входит деформация от теплового расширения. Поэтому полипропиленовые трубы не укладывают в штробы. Нагретые горячей водой детали начинают деформироваться, что приводит к разрушению отделки в местах укладки.

Разводка канализации, установка унитаза

Монтаж сантехники следует выполнять после установки разводки канализационных труб. При их сборке мастер должен выдерживать наклон от 3 до 15 см на 1 метр коммуникаций. Для скрытой проводки в стенах штробят каналы. Это выполняется еще на этапе обустройства пола в помещении. При этом используют мощный перфоратор (не менее 1,3 кВт). Краевые надрезы делают болгаркой.

При создании канала для канализационных труб необходимо продумать его ширину. В этой же нише будут проходить и водопроводные коммуникации. Все отводы при этом должны быть исключительно вертикальными.

Канализационная магистраль ведется над поверхностью пола. При этом необходимо учитывать толщину будущего покрытия основания. Штатные прокладки перед установкой необходимо промазывать небольшим количеством герметика. Лучше, если это будет санитарный силикон.

После отделки помещения можно подключать к магистрали унитаз на 4 болта, собирать каркас сантехнического шкафа, обшивать его гипсокартоном.

Схема разводки

Схема разводки

Для наших современных квартир можно выбрать два варианта разведения водопроводных труб

1. Коллекторный.
2. Тройниковый.

Первый вариант на порядок проще второго в монтаже, практичнее в эксплуатационном плане, но более сложный в исполнении. При этом монтаже к каждому сантехническому прибору подводится своя труба. Это делается для того, чтобы при заборе воды, шло ее равномерное распределение на каждый установленный прибор. В этой схеме необходимо использовать немного большее количество труб, чем в тройниковой разводке, однако число соединений здесь значительно меньше. Поэтому стоимость коллекторного варианта выше, чем тройникового.

При тройниковой системе, на каждое новое ответвление нужно устанавливать свой запорный кран. Поэтому в случае возникновения выхода из строя какого-нибудь прибора сантехники, не нужно будет отключать всю систему. Хотя, в любом случае, запорный кран на квартирном входе всегда необходимо устанавливать.

Требования к разводке труб в ванной

Разводка труб в ванной в квартире и частном доме должен проводиться с соблюдением определенных требований. Таковыми являются:

• Запрет на пересечение труб ГВС и ХВС.
• Тубы канализационного коллектора и водопровода должны располагаться параллельными рядами друг над другом. При этом труба канализации всегда монтируется ниже водопровода. Такое расположение магистрали позволяет эстетично прикрыть её декоративной панелью.
• После того как вся сантехника в квартире будет установлена на свои места, мастеру должен быть обеспечен свободный доступ к гибким шлангам системы.
• Основные трубы при последовательной разводке располагают на уровне пола, а идущие от них тубы поднимают перпендикулярно к каждому из приборов.
• Отводы канализации не следует располагать вертикально. Здесь допустимо наличие тройника, который будет вклиниваться в гибкую часть системы.
