Схемы обвязки бойлера косвенного нагрева + правила монтажа и подключения данного агрегата

Формы, размеры и тип управления бойлеров

Современный рынок рассматриваемого оборудования предоставляет потребителям огромный выбор различных видов электрических бойлеров.

1. Различный объем — чаще всего покупают модели от 10 до 100 литров.
2. Различная форма: круглые, плоские, квадратные. Большой популярностью пользуются круглые водонагреватели объемом до 30 литров, их, как правило, устанавливают на кухне. Если требуется модель большего объема, для ванной, то меньше места займет плоский вариант. Его легко можно монтировать на свободной стене или над унитазом.
3. Вертикальные и горизонтальные. Чаще всего потребители отдают предпочтение первому варианту. Перед выбором стоит определиться с местом установки. Горизонтальные модели лучше устанавливать над дверью или другим сантехническим оборудованием.
4. По типу управления: механические и электронные. Второй вариант имеет возможность более точной настройки, установки автоматического отключения или включения. Такие модели зачастую снабжены небольшим экраном.

Полезные качества

Объём прибора может быть разный от 30 до 1500 литров, он зависит от его назначения. Агрегаты объёмом до 200 литров выпускаются настенными, больше – напольными. Как правило, 200-литрового бойлера хватает для того, чтобы удовлетворить потребности одной семьи в горячей воде. Коэффициент полезного действия у этого прибора высокий и составляет около 90%.

Современные модели снабжены дополнительными электрическими элементами, ТЭНами, или имеют возможности для их подключения. Это позволяет использовать их в качестве дополнительного источника нагрева воды и отключать котёл в жаркие месяцы, что значительно увеличивает службу котла.

Схемы подключения бойлера к одноконтурному котлу

Существует три способа подключения бойлера к котлу.

Прямое включение водонагревателя в систему отопления

В данном варианте БКН включается в систему отопления, последовательно или параллельно с другими радиаторами. Самая простейшая и неэффективная схема, не рекомендуется к использованию и дана для справки.

Фото 1. Схема прямого включения водонагревающего газового одноконтурного котла к отопительной системе.

Если температура котла установлена ниже 60 °C, эта схема становится ещё менее экономичной, а вода нагревается очень долго.

Увеличение температуры

В схему подключения добавляется трёхходовой клапан — специальное устройство, которое переключает движение теплоносителя при понижении температуры в баке водонагревателя на ГВС и наоборот.

Таким образом, если вода для ГВС остывает, отопление временно отключается.

Вся мощность котла перенаправляется на ГВС.

Температура на приборе в этой схеме выставляется выше (обычно 80–90 °C).

А температура отопления регулируется трёхходовым клапаном.

Справка! Температура котла должна быть выставлена на 5 °C выше требуемой воды в ГВС.

Использование термостата в водонагревателе и автоматики

Если в БКН установлено термореле (устройство, подающее сигнал при достижении заданной температуры), а на контроллере котла есть контакты для подключения термостата бойлера, то эта схема является самой предпочтительной.

В этом случае электронике котла известно о температуре воды в системе ГВС, и она сама решает, куда направить его мощность: на нагрев воды в БКН или на отопление.

Фото 2. Термостат для водонагревателя в систетме отопления, с ним можно узнать данные о температуре воды.

Схемы подключения

Принцип составления обвязки бойлера косвенного нагрева мало отличается от привязки обычного агрегата. Сложное оборудование — змеевики, конфигурация которых влияет на принцип распределения тепла в рециркуляционной ветке.

В системе обязательно присутствуют модули:

• накопительный бак;
• теплоизоляционный слой, предупреждающий потери тепла;
• измерительные датчики рабочих показателей;
• обратная ветка (труба);
• распределительный тройник.

Применяют три монтажные схемы:

• с включением трехходового клапана;
• с применением двух циркуляционных помп;
• с обвязкой посредством гидравлической стрелки.

Выбирают систему, учитывая различные условные факторы и индивидуальные характеристики водопроводной магистрали.

Включение в систему трехходового клапана

Такой модуль еще называют сервоприводным. Метод применим для подводки рециркуляции к навесным и напольным агрегатов.

• к бойлеру подключают две трубы, одна — отопительная, вторая — ГВС;
• основной источник тепла — водонагреватель;
• вода снижает температуру — включается трехходовой клапан, работает на подогрев водопроводной жидкости;
• отопление на этот период закрыто, включается после достижения нужной температуры в системе водоснабжения.

В схеме предусмотрен управляющий переключатель, а сервоприводный клапан его заменяет, поэтому при остывании воды наблюдается перетекание энергоносителя из водопроводной ветки в систему подогрева котла. Такой принцип подключения предусматривает одновременное включение подогрева водоснабжения и отопительного энергоносителя.

Схема с двумя подающими насосами

Одна помпа рециркулирует жидкость в ветке ГВС, другая прогоняет воду по бойлерному контуру. Такая схема изначально предусматривает поддержание нормальной температуры водопроводной воды, на втором плане —обогрев отопительных труб.

В проекте ставят узлы и модули:

• термостат для начала функционирования насоса;
• режимный переключатель для временного перераспределения горячего потока между ветками;
• два насоса для отопления и водопровода.

Помпа бойлера начинает работу по сигналу терморегулятора, который стоит внутри накопительного бака. Модифицированная система — установлен один датчик расширенного действия. В этом случае один термостат отвечает за работу отопительного и бойлерного насоса.

Обвязка через гидравлическую стрелку

Такой вариант эффективен для большого жилого дома, где планируется бак на 200 л и выше, а отопительная и водопроводная системы задействуют несколько контуров (ГВС, теплый пол, ветка радиаторов по отдельным комнатам и другие).

Гидростерлка — распределитель особого типа, чтобы сделать систему врезки проще:

• не требуется установка насосов на любой из веток;
• во всех контурах одинаковый напор жидкости, поэтому нет угрозы теплового удара;
• облегчает распределение потока от котловых агрегатов, мощность которых больше 50 кВт;
• регулирует тепловой баланс разветвленной сети магистралей;
• обеспечивает требуемую разницу между основной линией и обратной трубой.

Подключение бойлера косвенного нагрева к СО и ГВС

После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

Еще по этой теме на нашем сайте:

1. Правильная обвязка газового котла отопления – схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом…
2. Простая схема отопления частного дома с газовым котлом Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов…
3. Обвязка твердотопливного котла — схема с теплоаккумулятором и без него Сегодня посмотрим, как делается обвязка твердотопливного котла отопления схема с теплоаккумулятором и без оного….
4. Электрокотлы ЭВАН — технические характеристики и схема подключения электрического котла отопления Один из ведущих производителей отопительного оборудования в России — , начала свою историю в 1997 году. Именно тогда была…

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

• правильно выбрать место установки – как можно ближе к котлу;
• обеспечить ровную поверхность для монтажа бойлера;
• для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
• оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
• для защиты от противотока на трубах подачи воды установить обратные клапаны;
• улучшить качество воды путем врезки фильтров;
• грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

• Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
• Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
• После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
• Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
• Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
• Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
• Для того чтобы в “рубашку” обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
• Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Схемы и правила подключения БКН

Схема подключения и особенности монтажа бойлера косвенного нагрева зависят от класса прибора и системы отопления в доме. Необходимо правильно выбрать место установки, ориентируясь на расположение котла, врезку насосов и уже имеющуюся разводку. Попробуем разобраться, что необходимо учесть при монтаже нагревательного оборудования.

Вариант #1 – обвязка с трехходовым клапаном

Это одна из наиболее популярных схем, так как при ее применении происходит параллельное подключение отопительной системы и БКН, оснащенное запорной арматурой. Бойлер необходимо установить около котла, на подачу врезать циркуляционный насос, затем трехходовой клапан.

Данная схема успешно применяется, если используется несколько обогревательных приборов, например, два разных котла.

Трехходовой клапан – это своеобразный переключатель, который управляется термореле. При понижении температуры срабатывает автоматика, и поток теплоносителя с обогревательного контура перенаправляется в БКН

По сути, это система с приоритетом, которая обеспечивает быстрый нагрев воды в бойлере при полном отключении радиаторов на некоторое время. Как только температура повышается до заданного значения, вновь срабатывает трехходовой клапан и возвращает теплоноситель в прежнее русло – в отопительную систему. Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме

Вариант #2 – схема с двумя циркуляционными насосами

Если бойлер применяют редко (например, сезонно или по выходным) или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя Система водяного отопления с принудительной циркуляцией: схемы, варианты реализации, технические тонкости циркуляционными насосами. Первый устанавливают на трубе подачи, непосредственно перед БКН, второй – на контуре отопления.

Циркуляционный насос запитан через термореле, поэтому начинает действовать только при снижении температуры ниже требуемой. Ускорение нагрева происходит вместе с включением принудительной циркуляции

Трехходовой клапан в данной схеме отсутствует, обвязка оборудована с применением простых соединительных тройников.

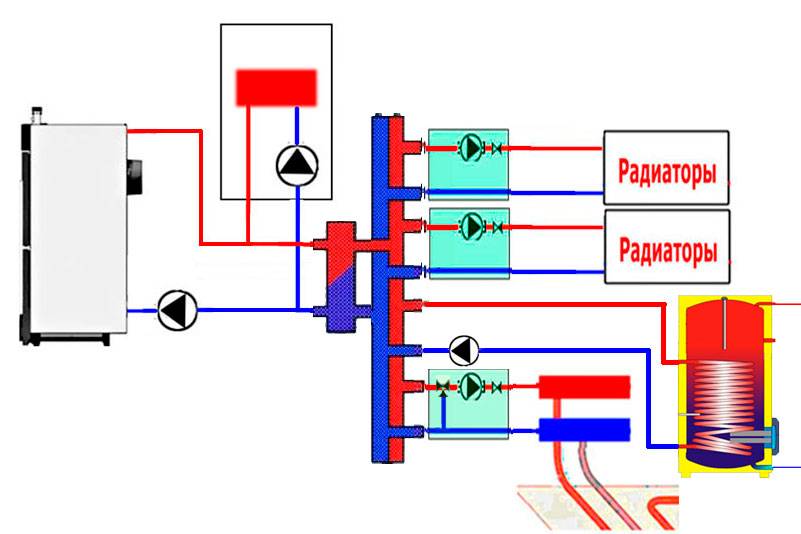

Вариант #3 – обвязка с гидравлической стрелкой

Это подключение используют для объемных бойлеров (200 л и более) и разветвленных отопительных систем с множеством дополнительных контуров. Примером может служить система отопления в двухэтажном доме, где кроме многоконтурной радиаторной сети используются теплые полы.

Гидравлический распределитель (гидрострелка) необходим, чтобы упростить схему отопительной системы и избежать монтажа рециркуляционных насосов на каждую отопительную ветку

Оборудование гидрострелки позволяет избежать теплового удара, так как давление воды в каждом контуре будет одинаковым. Самостоятельно сделать обвязку по данной схеме довольно сложно, поэтому лучше обратиться к профессиональным монтажникам.

Вариант #4 – использование рециркуляции теплоносителя

Рециркуляция полезна, когда присутствует контур, нуждающийся в постоянной подаче горячей воды – например, полотенцесушитель. Если его подключить к системе отопления, теплоноситель будет постоянно циркулировать, а сушилка функционировать и одновременно служить отопительным прибором.

Применение рециркуляции обладает одним большим преимуществом – не нужно ждать, когда вода нагреется до нужной температуры, она всегда будет горячей

Но у этой схемы есть и недостатки. Главный – это увеличение расходов на топливо, потому что требуется постоянный прогрев охлаждаемой в контуре воды. Второй минус – смешивание воды в бойлере. Обычно горячая вода находится в верхней части, и оттуда поступает к точкам водоразбора, здесь же она перемешивается с холодной, вследствие чего на выходе температура немного ниже.

Существуют модели бойлеров со встроенной рециркуляцией, то есть с готовыми патрубками для подключения полотенцесушителя. Но дешевле приобрести обычный бак, применив для подключения тройники.

Вариант #5 – система с энергонезависимым котлом

Отличительная особенность данной схемы – установка бойлера на более высоком уровне, чем котел и отопительные приборы. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Напольные модели конкретно в рамках данной схемы уступают настенным скоростью и качеством нагрева. Температура воды значительно ниже (примерно как в обратном трубопроводе), следовательно, и запас горячей воды меньше

Энергонезависимый тип отопления строится на применении законов гравитации, следовательно, теплоноситель будет циркулировать и при отключении электричества. В обычном режиме можно подключит циркуляционные насосы.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Польза рециркуляции

Еще одна возможность улучшить работу системы подачи горячей воды – использование системы рециркуляции. Такая обвязка позволяет при открытии крана получать горячую воду практически мгновенно, а не ждать пока сначала стечет холодная вода. Это возможно, если устройство косвенного нагрева имеет третий вход, к которому и подключают рециркуляционный насос.

В этом случае появляется закольцованная магистраль, в которой непрерывно движется горячая вода, направляемая насосом. В такой контур удобно врезать полотенцесушитель. Чтобы подключить бойлер, используя такую схему, вам потребуется:

• на входе теплоносителя установить обратный клапан, который нужен для предотвращения перетекания нагретой воды в ту часть контура, в которую поступает холодная вода, и предотвратить ее смешивание вне бака
• вмонтировать устройство для отвода воздуха, которое сработает автоматически, предохраняя насос от «завоздушенности» в момент его включения
• подсоединить расширительный бачок, который послужит регулятором давления в системе ГВС
• Вмонтировать предохранительный клапан, который сработает при превышении величины допустимого давления в резервуаре.

ПОСМОТРЕТЬ ВИДЕО

Рециркуляция горячей воды в баке происходит постоянно, независимо от того, используется ли она в данный момент или нет. Это особенно удобно, если умывальник, ванна или душевая кабина расположена в отдалении от бойлера. В этом случае, при отсутствии рециркуляционного насоса, каждый раз придется ждать, когда из крана сольется холодная, и пойдет горячая вода.
Собираясь установить резервуар косвенного нагрева, посоветуйтесь со специалистами, какая схема подключения бойлера будет оптимально именно для вашего дома.

Подключение настенного котла к электросети

Большинство современных настенных газовых котлов снабжены сложной автоматикой. Она управляет множеством процессов, превращая отопительный котел в автономную мини-котельную, работа которой практически не требует вмешательства владельца. Очевидно, что для блока управления и различных датчиков требуется подключение к электросети.

Двухконтурные настенные котлы выпускаются в двух вариантах: с привычной розеткой и с кабелем для подключения напрямую к автомату. В любом случае их необходимо запитывать от электросети через индивидуальный автомат. Если вы приобрели модель с вилкой, то индивидуальную разетку для газового котла следует располагать рядом с ним, но не в коем случае не под ним. Это одно из требований безопасности, чтобы в случае протечки теплоносителя не произошло короткого замыкания.

Газовый котел требует обязательного заземления. Для этих целей можно приобрести комплект точечного заземления. Он устанавливается в подвальном помещении или рядом с домом и занимает небольшую площадь около 0,25 м².

Внимание! Заземлять настенный газовый котел на радиатор отопления или трубу подачи газа категорически запрещается. Это является грубым нарушением правил эксплуатации газового оборудования и чрезвычайно опасно

Котельная автоматика очень чувствительна к качеству питающего напряжения

При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания

Котельная автоматика очень чувствительна к качеству питающего напряжения. При недостаточном уровне или неидеальной форме синусоиды на входе, приборы быстро выходят из строя. Для предотвращения частых поломок и продления срока службы агрегата требуется подключать стабилизаторы напряжения для газовых котлов. Чтобы избежать остановок отопительного оборудования в случае перебоев в подаче электропитания, следует дополнительно приобрести источник бесперебойного питания.

Общие рекомендации по подключению бойлера

Покупая бойлер нужно опираться в своём выборе на предварительно полученные расчёты специалистов:

• о площади теплообменников;
• тепловой ёмкости воды;
• длины змеевика и конфигурации;
• о потреблении тока (если установлен ТЭН).

Подключая нагреватель, примите к сведению:

• выбирая объём бойлера, учтите — на одного человека приходиться около 20 литров воды;
• чтобы бойлер не сломался из-за перепадов давления электричества, должно быть устройство защиты и заземление;
• если бойлер подключается напрямую к электричеству (без использования розетки) используются качественные уплотнительные и негорючие провода;
• в месте выхода горячей воды нужно расположить гидроаккумулятор с целью для амортизации гидроударов и компенсирования теплового расширения;
• розетка должна находится около бойлера, на случай отключения отопления (в таком случае можно использовать тэны бойлера для подогрева);
• на подающей и обратной трубе установите краны, для отключения бойлера в случае ремонтных работ (отопление при этом будет продолжать работать);
• чтобы нагрев осуществлялся быстрее, необходимо фиксировать бойлер выше уровня расположения радиаторов.

Установка бойлера косвенного нагрева

Монтаж бойлера косвенного нагрева должен происходить по инструкции производителя. Настенные устройства должны вешаться на стену, а напольные — ставиться на пол.

Большинство БКН рассчитаны на подключение к водопроводу с рабочим давлением не более 6 бар, в противном случае — необходима установка редукционного агрегата.

В остальном установка бойлера выполняется по следующему алгоритму:

1. Определите место расположения бойлера. Самым удачным будет участок около котла на расстоянии 50 см от пола. Разметьте места крепления бойлера.
2. Перекройте подачу воды на ввод в дом (квартиру).
3. Закрепите бойлер в подходящем месте.
4. Установите трехходовой и обратный клапаны либо циркуляционный насос.
5. Выполните подключение двух патрубков в систему отопления котла, и двух — в систему горячего водоснабжения.
6. Установите группу безопасности бойлера и запорную арматуру на входе и выходе БКН.
7. Выполните врезку в трубопровод холодного и горячего водоснабжения.
8. Подайте воду в систему и проверьте ее работоспособность.

Как подключить аппарат для котла с двумя контурами

Бойлер подбирают, определившись с его типом, расположением и объёмом относительно мощности водонагревателя. В накопителях косвенного и комбинированного типа рекомендуется предусмотреть дополнительную защиту от накипи внутри змеевика.

Внимание! Запрещается подключать бойлер до введения котла в эксплуатацию службой газа

Схема подключения

Схема подключения зависит от типа резервуара:

Устройство прямого нагрева

Входной патрубок накопителя соединяется с вводом холодного водоснабжения. Выходной патрубок — к входу во второй контур котла.

Холодная вода поступает непосредственно в бойлер, где нагревается до 60 °C под воздействием ТЭНа.

Из бойлера жидкость отправляется в котёл, теряя по пути несколько градусов температуры. Проходя по второму теплообменнику нагревательного прибора, вода восстанавливает потери и уходит в систему ГВС через выходной клапан котла.

Косвенного и комбинированного нагрева

Имеют два дополнительных патрубка от змеевиков. Они соединяются с первым контуром котла. Схема работы предполагает, что нагретый теплоноситель системы отопления в первую очередь будет проходить через змеевик накопителя, а уже потом отправится в радиаторы.

За счёт этого основной градиент нагрева водопроводной воды обеспечивается змеевиком. Холодная вода вводится непосредственно в накопитель, нагретая жидкость отводится на контур ГВС котла.

При тактовании, то есть периодическом включении-выключении горелки автоматикой котла, работающего с бойлером косвенного нагрева, рекомендуется сменить схему подключения резервуара. Тактование котла говорит о том, что вода в накопителе не прогревается до необходимых 60 °C.

Патрубки контура ГВС водонагревателя заглушаются, вода из бойлера сразу отправляется потребителям. Скорость нагрева жидкости зависит исключительно от мощности системы отопления, эксплуатировать эту схему летом невозможно.

Фото 3. Схема подключения бойлера косвенного нагрева воды для двухконтурного газового котла.

Материалы и инструменты

Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.

При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:

• рулетка, карандаш, мел;
• перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
• разводные и гаечные ключи (рекомендуются модели с трещотками);
• набор отвёрток;
• пассатижи;
• кусачки;
• средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
• герметики;
• запорная арматура, тройники;
• фитинги;
• трубы.

Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.

Поэтапный монтаж и контроль качества

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

1. Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
2. Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

1. Размещение ёмкости на стене либо на полу.
2. Врезка в водопровод.
3. Установка клапанов избыточного давления по ходу воды.
4. Установка расширительного резервуара.
5. Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
6. Включение оборудования в сеть, проверка работы.

Правила обвязки

Чтобы достигнуть максимальной экономии энергии, снизить объем потребления, нужно тщательно изолировать трубу от потерь тепла. Если основная ветка и обратка проходят по стене, вместо поддержания теплой воды для разбора можно получить отопительную систему для вертикального ограждения.

Советы по совершенствованию обвязки:

• Работы по монтажу лучше выполнять вместе с монтажом котла, дополнительных агрегатов системы ГВС. Врезать обратную подачу жидкости для нагрева в готовую схему сложно. Иногда устройства изначально расположены так, что для этого нет свободного места.
• Монтаж бойлера косвенного нагрева требует обустройства основания, т. к. в зависимости от габаритов его вес может быть значительным.
• На выходе ветки ГВС из бойлера ставят мембранный гидроаккумулятор. Требуется автономность каждой ветки подачи, для отсечения устанавливают шаровые вентили. Противоток воды в обратном направлении предупреждают обратным клапаном.
• Нельзя крепить трубы к тонким перегородкам из слабых материалов. Кронштейны крепят анкерными дюбелями, которые выдерживают нагрузку без деформации.

Независимо от принятой схемы трубы устанавливают на уровне котла или немного выше. Патрубки направляют по ходу движения к котлу.

Управлять рекциркуляционной системой можно по времени, по температуре или одновременно по двум показателям.

Выводы и полезное видео по теме

Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.

Простая схема и инструкции для подключения бойлера к котлу

А здесь можно рассмотреть уже смонтированную систему:

Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.

Обустраиваете новую систему отопления и горячего водоснабжения в своём доме и хотите посоветоваться с нашими экспертами или другими читателями по вопросам подключения бойлера к котлу? Вы знаете другие схемы или опробовали одну из предложенных на собственном опыте? Присоединяйтесь к обсуждению темы — блок обратной связи расположен ниже.
