Обзор альтернатив двухконтурному котлу со встроенным бойлером послойного нагрева

Как подключить аппарат для котла с двумя контурами

Бойлер подбирают, определившись с его типом, расположением и объёмом относительно мощности водонагревателя. В накопителях косвенного и комбинированного типа рекомендуется предусмотреть дополнительную защиту от накипи внутри змеевика.

Внимание! Запрещается подключать бойлер до введения котла в эксплуатацию службой газа

Схема подключения

Схема подключения зависит от типа резервуара:

Устройство прямого нагрева

Входной патрубок накопителя соединяется с вводом холодного водоснабжения. Выходной патрубок — к входу во второй контур котла.

Холодная вода поступает непосредственно в бойлер, где нагревается до 60 °C под воздействием ТЭНа.

Из бойлера жидкость отправляется в котёл, теряя по пути несколько градусов температуры. Проходя по второму теплообменнику нагревательного прибора, вода восстанавливает потери и уходит в систему ГВС через выходной клапан котла.

Косвенного и комбинированного нагрева

Имеют два дополнительных патрубка от змеевиков. Они соединяются с первым контуром котла. Схема работы предполагает, что нагретый теплоноситель системы отопления в первую очередь будет проходить через змеевик накопителя, а уже потом отправится в радиаторы.

За счёт этого основной градиент нагрева водопроводной воды обеспечивается змеевиком. Холодная вода вводится непосредственно в накопитель, нагретая жидкость отводится на контур ГВС котла.

При тактовании, то есть периодическом включении-выключении горелки автоматикой котла, работающего с бойлером косвенного нагрева, рекомендуется сменить схему подключения резервуара. Тактование котла говорит о том, что вода в накопителе не прогревается до необходимых 60 °C.

Патрубки контура ГВС водонагревателя заглушаются, вода из бойлера сразу отправляется потребителям. Скорость нагрева жидкости зависит исключительно от мощности системы отопления, эксплуатировать эту схему летом невозможно.

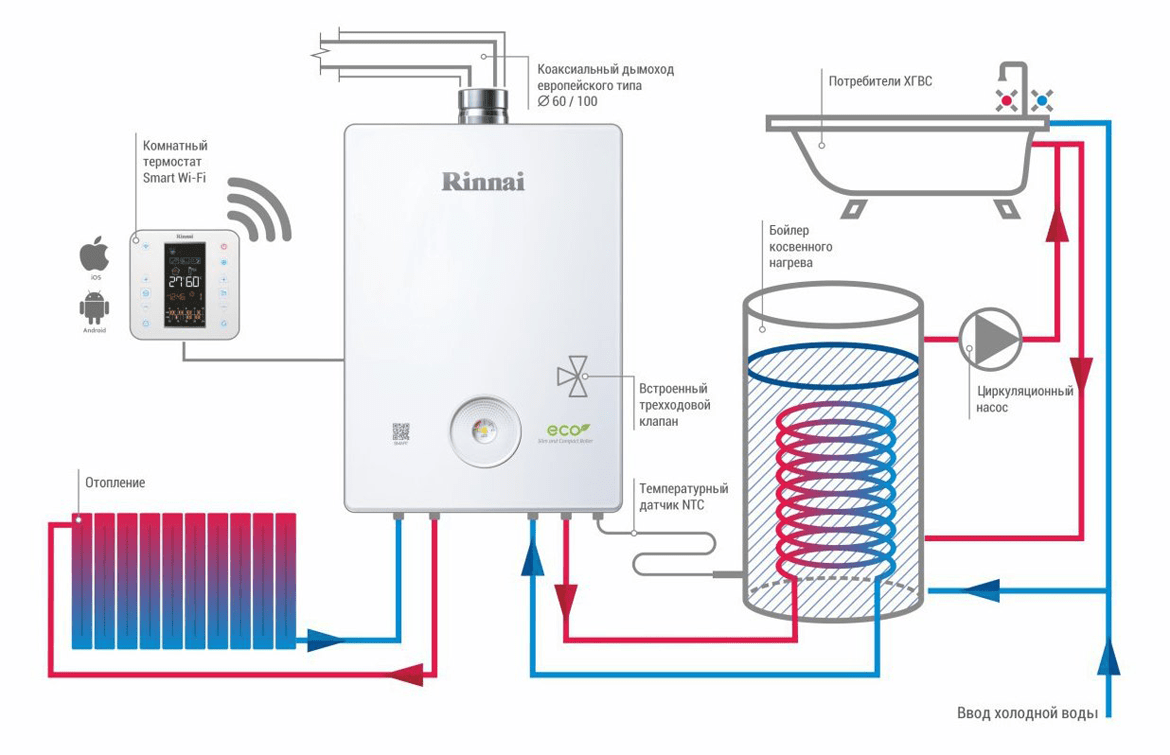

Фото 3. Схема подключения бойлера косвенного нагрева воды для двухконтурного газового котла.

Материалы и инструменты

Внутренние элементы бойлеров выполняются из меди, стали либо чугуна. ТЭНы и змеевики изготавливают из меди либо стали. Стальные стенки резервуара подвержены коррозии, срок службы не превышает 15 лет. Чугунные стенки вдвое массивнее и дороже, зато исправно работают до 90 лет.

При устройстве бойлера предусматривают разъёмные соединения труб. Для этого нужны:

  • рулетка, карандаш, мел;
  • перфоратор с набором свёрл (для выполнения отверстий под трубопровод, элементы настенного крепления);
  • разводные и гаечные ключи (рекомендуются модели с трещотками);
  • набор отвёрток;
  • пассатижи;
  • кусачки;
  • средство для уплотнения стыков (лён, лента ФУМ, сантехническая нить);
  • герметики;
  • запорная арматура, тройники;
  • фитинги;
  • трубы.

Если устраивать разъёмные соединения нет возможности, применяют полипропиленовые трубы, свариваемые на месте.

Поэтапный монтаж и контроль качества

Все работы осуществляются при выключенном оборудовании и удалённой из системы жидкости.

  1. Разметка креплений карандашом либо мелом. Просверливание монтажных отверстий.
  2. Проверка несущей способности стены. Актуально для навесных моделей. На стену устанавливают идущий в комплекте с накопителем крепёж, нагружают мешками с цементом либо песком из расчёта двойного запаса.

Если материал стены выдерживает нагрузку 100 кг, то можно без боязни вешать бойлер объёмом до 50 л.

  1. Размещение ёмкости на стене либо на полу.
  2. Врезка в водопровод.
  3. Установка клапанов избыточного давления по ходу воды.
  4. Установка расширительного резервуара.
  5. Наполнение водой и проверка герметичности соединений. Если за час простоя заполненная водой система не дала течей, то плотность соединений удовлетворительна.
  6. Включение оборудования в сеть, проверка работы.

Что такое послойный нагрев воды?

Различают два вида бойлеров, которые могут работать с котлами, – с косвенным или послойным нагревом. В бойлере косвенного нагрева вода будет нагреваться дольше, причем намного. Так, при использовании послойного нагрева душ можно принять уже через 5 минут, а косвенный нагрев позволит это сделать не раньше, чем через 20 минут после включения котла.

В двухконтурных котлах с бойлерами послойного нагрева вода нагревается проточным водонагревателем. Чаще всего им является пластинчатый радиатор, но встречаются также и иные конструкции, например, труба в трубе. Передача тепла происходит от нагретого теплоносителя к холодной водопроводной воде. Потоки разделены тонким листом металла, благодаря чему отдача тепла происходит очень эффективно.

Для конденсационных котлов дополнительный теплообменник оказался выгодным, т.к. помогает конденсации водяного пара, содержащего т.н. скрытое тепло продуктов сгорания. Но это в бóльшей степени справедливо для двухконтурных, а не для одноконтурных конденсационных котлов.

В бойлеры послойного нагрева вода поступает из проточного водонагревателя, т.е. уже горячая. Именно поэтому такие бойлеры способны быстрее готовить горячую воду, чем бойлеры косвенного нагрева, где нужно ждать, пока нагреется вся емкость. Разница более ощутима после перерыва в работе котла.

Преимущество бойлеров послойного нагрева в том, что горячая вода, поступающая в емкость, занимает верхний слой, тогда как внизу она может оставаться прохладной. Расслоение дает возможность уже через 5 минут после включения котла получить горячую воду из крана. В котлах, работающих в паре с бойлером косвенного нагрева, придется ждать не менее 20 минут, пока внутренний теплообменник нагрет большой объем воды. Ждать приходится больше еще и потому, что при косвенном нагреве вода подогревается снизу, в результате чего она постоянно перемешивается за счет конвекции.

Разумеется, время косвенного нагрева зависит от размера теплообменника, емкости бойлера и мощности горелки. Так, быстрее всего вода нагреется при большой мощности котла и большом теплообменнике. Однако чем теплообменник больше, тем меньше остается места в бойлере для воды, а высокая мощность котла будет связана с тем, что в режиме отопления горелка станет часто отключаться, и соответственно быстрее сработается.

В бойлерах послойного нагрева нет теплообменника, поэтому весь их внутренний объем (за исключением теплоизоляции, если таковая имеется) занят водой. Подсчитано, что бойлеры послойного нагрева в 1,5 раз производительнее бойлеров косвенного нагрева. Это означает, что послойный нагрев, кроме всего прочего, экономит место. Таким образом, если в доме нет возможности выделить котельную, то двухконтурные котлы с бойлером послойного нагрева – самое разумное решение.

А зачем вообще нужен бойлер? Этот вопрос часто задают люди, далекие от темы, но исчерпывающий ответ на него получают далеко не всегда. Бойлер любого типа повышает комфорт пользования горячей водой. Так, двухконтурный котел с бойлером способен обеспечить большой и стабильный напор горячей воды на нескольких точках водоразбора, тогда как аналогичный котел, но без бойлера, при включении второго крана не будет успевать нагревать воду до нужной температуры с тем же напором. Кроме того, бывают ситуации, когда необходимо маленький напор горячей воды. Бойлеры и в этом случае справятся с задачей, а в проточных водонагревателях нижняя граница напора ограничена.

Что касается габаритов двухконтурных котлов с бойлерами послойного нагрева, то здесь есть компромиссы. Самый маленький бойлер имеет объем всего 20 л. Его может иметь даже настенный двухконтурный котел, размером не намного больше, чем аналогичный котел без бойлера.

Напольный котел со встроенным бойлером выглядит, как холодильник. Место ему можно найти даже на кухне. Разумеется, маленькие бойлеры не обеспечат одновременно много точек водоразбора, поэтому выбирать их нужно с учетом пикового потребления горячей воды. Большой бойлер понадобится и для того, чтобы обслужить современную душевую панель с гидромассажем или быстро набрать горячую ванну. Бойлер, которому под силу такие задачи, должен вмещать в себя 250-300 л воды, а значит, он должен быть отдельным. Максимальный объем встроенных бойлеров – 100 л.

Говоря о комфорте пользования горячей водой, нельзя не упомянуть такой важный момент, как расстояние от бойлера до точки водоразбора. Если оно превышает 5 м, то система ГВС должна быть циркуляционной, иначе ждать горячую воду придется долго.

Преимущества обоих видов

Каждый вариант котлов имеет ряд особенностей, как положительных, так и отрицательных. Их необходимо рассмотреть, чтобы можно было принять адекватное решение по установке определенной модели котла. Преимущества одноконтурных моделей:

  1. Имеют автоматическую систему безопасности. Есть возможность настроить наиболее приемлемый режим расхода газа и работы котла.
  2. На базе таких котлов можно создавать различные системы отопления с разводкой по всем помещениям.
  3. Наличие специальных датчиков климатического регулирования. Они помогают увеличивать или уменьшать подачу газа и нагрев, в зависимости от температуры окружающей среды.
  4. Надежность и легкость в эксплуатации.
  5. Долгий срок службы.

Все эти достоинства позволяют многим сделать выбор именно в пользу одноконтурного варианта. К тому же он дешевле, чем большинство двухконтурных моделей.

Но не стоит забывать и о преимуществах двухконтурного котла:

  • Он обойдется дешевле, чем одноконтурный котел и бойлер одновременно. Если вы хотите обеспечить свое жилье горячей водой, то по стоимости данный вариант выгоднее.
  • Вода нагревается постоянно и не накапливается в бачке, как например, в бойлере. Нагревается именно то количество, которое вам необходимо, и нет потерь по теплу за счет остывания.
  • Модель имеет небольшие размеры и удобно размещается в скромном помещении. При некоторых условиях можно установить прибор даже на нежилой территории.

Конечно, каждый выберет себе котел в зависимости от личных предпочтений, но лучше заранее рассчитать необходимую мощность, чтобы не переплачивать за слишком мощные варианты.

Этот показатель зависит от площади отапливаемых помещений, а также от необходимой постоянной температуры и количества человек, которые проживают в данном доме. Многие специалисты рекомендуют, при необходимости горячего водоснабжения, купить одноконтурный котел и накопительный бак для нагрева воды литров на 200. Кто-то советует совмещать одноконтурный котел с газовой колонкой для нагрева воды.

Как устроен конденсационный котел

Устройство конденсационного котла несколько сложнее, чем у конвекционного. Во-первых, он оснащается дополнительным теплообменником из материала с высокой устойчивостью к воздействию кислоты, так как конденсат, как и любые продукты сгорания, имеет кислую реакцию. Во-вторых, конденсационные котлы всегда имеют закрытую герметичную камеру сгорания, в которую воздух для обогащения горючей смеси поступает только принудительно, с помощью специального вентилятора. В-третьих, они совместимы только с дымоходами из кислотоустойчивых материалов (огнестойкий полипропилен, кислотостойкие марки нержавеющей стали), так как конденсат имеет кислую реакцию и с течением времени способен разрушить трубы дымохода. Что касается конструкции, то лучший из возможных вариантов – коаксиальный дымоход, или «труба в трубе»: по внешней трубе поступает воздух для обдува горелки, по внутренней удаляются продукты горения.

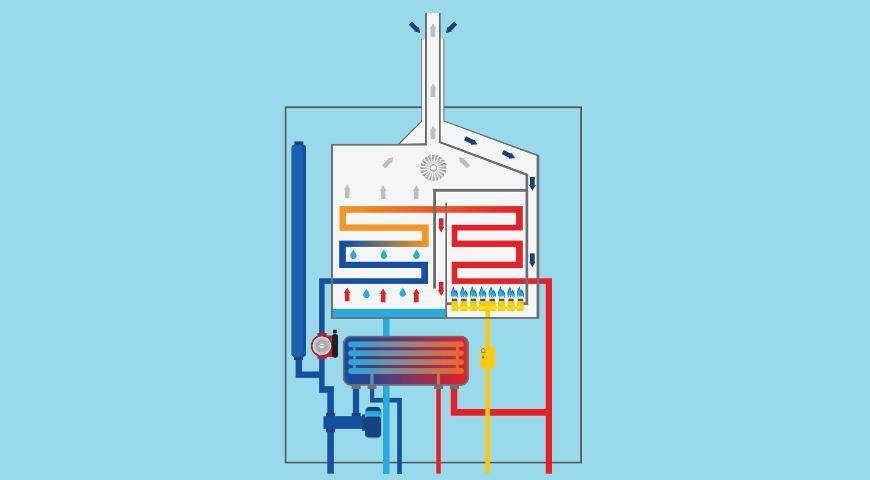

Схема работы конденсационного котла

Воздух в котел может подаваться как с улицы, так и из помещения. В первом случае либо используются возможности коаксиального дымохода, либо организуется отдельный воздуховод. Забор воздуха из помещения возможен только в случае, когда котельная оборудована принудительной приточной вентиляцией, обеспечивающей поступление 10 м3 воздуха на 1 м3 сжигаемого газа, поэтому для частного хозяйства такой вариант в большинстве случаев не подходит.

Коаксиальный дымоход

Двухконтурный котел или одноконтурный + бойлер?

Что экономичнее: двухконтурный котел или одноконтурный + бойлер? Свое мнение на этот счет сложилось, но авторитетным его не назовешь. Перерыл всю русскоязычную сеть, чтобы в этом мнении укрепиться, но оказалось, что никто об этом не пишет. Что-ж, давайте посчитаем, что экономнее — двухконтурный газовый котел или одноконтурный + электрический бойлер.

Если не учитывать расходы, то качественный, дорогой двухконтурный котел (возможно даже оснащенный встроенным накопительным баком, например как этот конденсационный Vaillant ecoCOMPACT VSC INT 196/2-C 150 с КПД 109%, за $2500) удовлетворяет все наши потребности по ГВС и отоплению. А если расходы все-таки учитывать?

Давайте посчитаем расход газа за год на однокомнатную утепленную квартиру в середине многоквартирного дома, для отопления и горячей воды (разумеется, все условно).

В чем выгода применения

Использование в связке двухконтурного бойлера сопровождается несколькими положительными моментами:

  • уменьшение затрат на оплату электроэнергии. Основную тепловую нагрузку здесь создает медный змеевик;
  • снижение интенсивности потребления котлом отопления дров, газа, угля и других видов топлива. После того, как оно выгорит, теплоноситель поглощает энергию, накопленную водой в бойлере, поэтому батареи какое-то время еще будут продуцировать тепло;
  • выравнивание температуры среды в отопительной системе. Избыток тепла, возникающий на начальной стадии горения, снимается водой, находящейся в бойлере;
  • горячее водоснабжение не будет полностью зависеть от электросети. В случае возникновения перебоев задействуется контур косвенного нагрева.

Оборудование способствует усилению энергической эффективности схемы горячего водоснабжения, притом положительно сказывается на рационализации эксплуатации отопительного котла. Сочетание функций теплоаккумулятора и водонагревателя позволяет без остатка использовать потенциал инженерных сетей.

Сравнение теплообменников с трубчатым и пластинчатым нагревом

Стандартная схема пластинчатого теплообменника включает набор тонких стальных пластин с гофрированной поверхностью, между которыми циркулирует нагреваемая вода. В отличие от трубчатых, такая конструкция не занимает много места, газовый котел с бойлером из пластин объемом в 20 л не отличается по габаритам и занимаемой площади от аналогичного одноконтурного. Помимо компактности, послойный теплообменник для котла имеет такие преимущества, как:

  • Высокая общая производительность: в 1,5 раза выше, чем у косвенного.
  • Быстрый нагрев: газовый бойлер объемом в 100 л уже через 10 минут выдает до 200 л нагретой воды. Даже при условии нагрева непосредственно после включения послойный теплообменник выдает до 20 л горячей воды в течение первых 5 минут.
  • Минимальные тепловые потери при простаивании.

Основной недостаток связан с образованием налета и соляных отложений на пластинах, Риск выхода агрегата из строя высок даже для пластин из стали с антикоррозийными свойствами. Это объясняется плотным расположением пластин и неизбежным образованием солей при нагреве воды до 80 °C. В условиях жесткой воды (выше 140 мг/л) газовый котел со встроенным пластинчатым бойлером эксплуатировать не рекомендуется, подбираются другие варианты.

Оптимальной альтернативой становится газовый котел с бойлером косвенного нагрева. На трубах тоже формируется налет, но этот процесс происходит более медленно, чем у открытых пластин, постоянно находящихся в воде. Благодаря циркуляции теплоносителя, после открытия крана подключенному к такому бойлеру холодная вода стекает быстро. Бойлер косвенного нагрева использует тепло от циркулирующей в системе отопления воды, что позволяет экономить расход энергоносителей. Различают встроенные и отдельные модели, последние разделяются на напольные (с объемом от 60 л и выше) и настенные. В отличие от послойного, трубчатый бойлер для газового котла занимает много места (как с прямым нагревом, так и с косвенным), чаще всего для него требуется отдельное помещение.

Для исключения зависимости от системы отопления большинство накопительных водонагревателей имеет ТЭН. Бойлер комбинированного нагрева выгоден экономически: зимой электроэнергия почти не расходуется (достаточно температуры теплоносителя), летом потребление не превышает расход обычных нагревателей с ТЭНом при равном объеме. Еще более совершенная конструкция — «бак в баке», в ней горячий теплоноситель циркулирует во внешней емкости, летом нагрев осуществляется ТЭНом или специализированной газовой горелкой (отопительный контур не включается).

При значительных объемах потребления горячей воды стоит купить бойлер косвенного нагрева с двумя теплообменниками, эти модели имеют три источника энергии: от циркулирующего теплоносителя, солнечного коллектора (или другого постоянно возобновляющегося энергоносителя) и ТЭНа. Производительность таких водонагревателей достигает 1000 л/час и выше при объеме от 150 до 1000 л. Самый простой бойлер двухконтурный без проблем обеспечивает водой от 3 до 6 человек.

Модельный ряд

Начнем с того, что существуют две модели, которые работают по одной и той же технологии, но сам бойлер располагается по-разному:

  • Модели с отдельно стоящим бойлером.
  • Со встроенным резервуаром.

Первый вариант

Для этого приобретается отдельно газовый котел, отдельно бойлер

Здесь очень важно точно соотнести мощность котла с объемом емкости. Может получиться так, что производительности газового котла не хватит, чтобы за небольшой промежуток времени нагреть до определенной температуры (часто до +60°С) воду внутри бойлера

А, значит, вы не получите ни горячей воды, ни эффективно работающей отопительной системы. Почему?

Все дело в принципе работы настенных или напольных газовых котлов с бойлером. Получается так, что теплоноситель, нагреваясь внутри котла, перераспределяется по необходимости. Если внутри бойлера температура воды для хозяйственных нужд соответствует запрограммированному показателю, то теплоноситель работает на систему отопления. Как только температура становится ниже, он тут же перераспределяется на систему ГВС. То есть подача теплоносителя в отопительную систему тут же отключается. А, значит, температура в доме становится ниже.

Напольный с бойлером

В настоящее время производители предлагают два варианта этого вида котлов:

  1. Одноконтурные с отдельным баком для горячей воды.
  2. Двухконтурные.

В первом случае это напольные газовые котлы с большой мощностью. Во втором — это настенные конструкции. И здесь встает вопрос, какой выбрать? Все зависит от того, какую площадь вам придется отапливать. Если это квартира или небольшой загородный дом (дача), то второй вариант. Если это большой частный дом, тогда только первый. Но учтите, что каждый вид имеет свои достоинства и недостатки.

Со встроенным бойлером

К примеру, двухконтурный газовый котел с бойлером имеет теплообменник с небольшой проходимостью, то есть с небольшим сечением. Это минус. К тому же в них быстро осаждаются солевые и грязевые отложения, а, значит, их чаще придется подвергать промывке и продувке. К тому же обслуживание одноконтурного котла и самого бойлера более простое, по сути, потребитель получает своеобразный       вариант центральной сети, по которой движется теплоноситель, используемый и для отопления, и для ГВС.

Второй вариант

Газовые котлы со встроенным бойлером – это двухконтурные модели настенного типа, где часть тепловой энергии затрачивается на нагрев воды внутри бака, который встроен в корпус самого котла. Скажем так:

  • Встроенный бак усложняет и укрупняет конструкцию.
  • Объем резервуара не очень большой. Здесь есть и плюс, и минус. Плюс – быстрый нагрев небольшого количества воды, расположенного в бойлере, а, значит, снижение тепловых затрат. Минус – небольшое количество горячей воды, которой может хватить на несколько минут.
  • Обычно двухконтурные настенные агрегаты снабжаются сложной системой автоматики. Здесь тоже есть плюсы и минусы. Плюсы – котлы работают эффективно и экономично. Минусы – автоматика сама по себе очень капризна, часто выходит из строя.

Схема обвязки котла и бойлера

На российском рынке настенные газовые котлы со встроенным бойлером не очень популярны. Наши соотечественники стараются приобретать агрегаты, которые меньше всего создают проблем с их эксплуатацией. Сложная настройка температурного режима, всевозможные переключения, отслеживание давления и температуры – все это нас раздражает. Поэтому россияне выбирают более упрощенные конструкции. И здесь котел (настенный или напольный) с отдельно стоящим бойлером – оптимальное решение.

Особенности подключения бойлера к газовому котлу

При выборе бойлера для подключения к газовому агрегату следует учитывать, хватит ли мощности данному устройству для обеспечения отопления и качественного прогрева воды в емкости.

Бойлеры косвенного нагрева могут быть разного объема. Следует четко понимать, сколько необходимо воды для того, чтобы газовый котел определенной мощности успевал нагревать ее до нужной температуры. Бойлер состоит из следующих элементов:

  • накопительной емкости, окруженной теплоизолирующим слоем;
  • змеевика, необходимого для циркуляции воды;
  • гильзы для подключения температурного датчика;
  • линии рециркуляции (для некоторых моделей).

Принцип нагрева жидкости в бойлере состоит в следующем:

  • нагретый теплоноситель, выходя из газового котла, идет в змеевик накопительного бака;
  • от теплообменника нагревается вода в бойлере;
  • теплая жидкость концентрируется вверху и поступает в кран или душ.

Необходимую температуру нагрева воды в емкости выставляют, избегая больших значений. Контролировать ее помогают термодатчики, которые сигнализируют о наборе заданной температуры насосу или трехходовому клапану. После этого прекращается циркуляция воды в змеевике.

Нагрев в бойлере осуществляется следующим образом: холодная вода действует в виде поршня, поднимая вверх нагретую жидкость, которая в последствии выходит из крана.

Схемы, как подключить косвенный бойлер к газовому котлу, отличаются в зависимости от типа агрегата.

Схема подключения к двухконтурному агрегату

Двухконтурные газовые котлы выполняют две функции: обеспечивают отопление и горячее водоснабжение. При подключении к данному агрегату бойлер косвенного нагрева закольцовывают со вторичным теплообменником для ГВС. Входной патрубок емкости соединяют с первым патрубком контура агрегата, а выходящий — подключают к «обратке». Таким образом, вода из водопровода будет попадать не в теплообменник ГВС газового котла, а в бойлер.

При такой схеме термодатчик, контролирующий температуру в бойлере, подключают напрямую к насосу.

Для полноценной работы газового котла следует подбирать емкость, которая не будет забирать слишком много теплоносителя. Иначе это плохо повлияет на функцию обогрева.

Схема подключения к одноконтурному газовому котлу

Схема, как подключить одноконтурный газовый котел к бойлеру, несколько отличается от предыдущей. К подающей линии подключают патрубок для подачи холодной воды в емкость косвенного нагрева, а к «обратке» через трехходовый клапан — вторую линию бойлера. В представленной схеме заложено разделение водных потоков по трубам с помощью 2-ух насосов. Приоритет отдают контуру ГВС. Насосы работают по сигналам, которые исходят от термостата, установленного в бак. Чтобы потоки не смешивались, перед насосами следует установить обратный клапан.

В отличие от схемы с двухконтурным газовым котлом, работа данной системы отопления отличается тем, что термодатчик управляет 2-мя насосами одновременно: при включении насоса ГВС отключается элемент отопления. Если объем нагреваемой воды невелик, то она не повлияет на качество отопления.

Подключение системы через гидравлическую стрелку

Если в отопительной системе предусматривается использование 3-ех и более контуров, то удобнее всего произвести подключение через гидравлическую стрелку.

Гидрострелка – устройство, предназначенное для балансировки давления и температуры в разных контурах системы. Ее установка является обязательной для эксплуатации газовых котлов с теплообменником из чугуна. Данный материал плохо переносит перепады температур, и при большой их разнице на входе и на выходе из контура он может треснуть.

Если использовать 3 контура без гидравлической стрелки, это негативно скажется на узлах системы, и газовом котле в частности. Вместо гидрострелки иногда устанавливают балансировочные вентили.

Главные особенности, которыми обладает бойлер послойного нагрева

В моделях с двухконтурным послойным обогревом вода попадает уже в нагретом состоянии, это позволяет бойлеру очень быстро довести воду до необходимой температуры.

Можно выделить ряд преимуществ, которыми обладают эти установки:

  1. Горячая вода поступает в верхний слой бойлера уже через 5 минут с начала работы. Котлы с косвенным нагревом работают более длительно, так как им нужно потратить время для конвекции от источника тепла.
  2. Так как внутри нет теплообменника, о бак собирает большее количество воды, которые можно использовать в быту. Производительность такого бойлера намного выше, чем модели с косвенным типом обогрева.

В большинстве ситуаций люди не осознают, для чего необходим бойлер в котле. Ответ заключается в том, что такая организация способна обеспечить более комфортное использование теплой воды. Кроме того такой аппарат гарантирует постоянное наличие горячей воды в доме, даже при открытии нескольких точек подачи воды. С такой задачей не способен справиться ни один контурный котел. Кроме того напольные модели похожи на холодильник и способны вместить в себя до 100л жидкости, а этого достаточно, чтобы обеспечить теплой водой большую семью. Напольные модели компактный, кроме того это отличная альтернатива большим установкам, если у вас не так много места в доме.

В чем разница между двухконтурными и одноконтурными котлами

Принципиальной разницей между одно- и двухконтурными котлами является функционал агрегатов.

Если первая группа оборудования предназначена только для питания теплоносителем отопительного контура, то вторая, помимо обогрева дома, выполняет дополнительную задачу — подготовку горячей воды для бытовых нужд.

Как следует из самого названия, в двухконтурных моделях имеется дополнительный контур, предназначенный для нагрева воды. При этом, основной (базовой) функцией для обеих групп котлов является нагрев теплоносителя для системы отопления.

Ее обеспечивают основные узлы конструкции — газовая горелка и первичный теплообменник, который встраивается в отопительный контур совместно с циркуляционным насосом.

Функция нагрева горячей воды является дополнительной — она обеспечивается за счет частичной передачи тепловой энергии от горячего теплоносителя, который на выходе из основного теплообменника поступает во вторичный, пластинчатого типа.

Он выполняет нагрев воды в проточном режиме, что создает некоторые ограничения в потреблении — чем сильнее водоразбор, тем меньше успевает нагреваться поток воды.

Некоторые модели могут быть настроены на приоритет того или иного контура, когда при активном потреблении горячей воды снижается температура в отопительной системе или, наоборот, падает температура ГВС.

Для решения проблемы с эффективным распределением тепловой энергии между двумя контурами был создан совмещенный, или битермический теплообменник. Он представляет собой змеевик, свернутый из трубы коаксиального типа.

Наружный объем занимает теплоноситель, а внутренний — горячая вода. Нагрев происходит одновременно, потерь на передачу тепла не возникает. эффективность такого устройства намного выше.

Однако, специалисты отзываются о битермических теплообменниках сдержанно, поскольку они довольно быстро заполняются изнутри известковыми отложениями, которые чрезвычайно сложно удалить.

Промывка такого теплообменника представляет собой трудоемкую и малоэффективную процедуру, а замена обходится в слишком большие суммы.

Это заметно ограничивает спрос на модели с совмещенным теплообменником, хотя повышенную эффективность этих агрегатов никто не отрицает.

Для более наглядного отображения разницы между конструкцией одно- и двухконтурных котлов составим таблицу:

Функции и возможностиОдноконтурныеДвухконтурные
Нагрев теплоносителя++
Подготовка ГВС+
Количество теплообменников12 или 1*
Возможность соединения в каскад+
Ограничения мощности агрегата+
Потери тепловой энергииНезначительныеСредние

*для двухконтурных котлов с битермическим теплообменником

Выбор газового котла напольного типа с интегрированным бойлером

Выбирая 2-х контурный котел с интегрированным накопительным баком-водонагревателем, учитывают теплотехнические характеристики и используемый принцип работы. По своему внутреннему устройству, различают следующие модели:

  • Атмосферные котлы – имеют открытую камеру сгорания. При работе, сжигают воздух из помещения. К установке предъявляются высокие требования.

Конденсационные котлы – аккумулируют тепло отходящих газов, посредством целенаправленного конденсатообразования. Имеют КПД до 108%.
Турбированные модели – закрытая камера сгорания, дополняется турбиной, нагнетающей давление воздуха. В устройстве используется принудительный забор воздушных масс и отвод продуктов сгорания.

После выбора котла по типу работы, осуществляют расчет необходимой мощности и пропускной способности.

Расчет необходимой мощности котла

Во время расчетов двухконтурного агрегата с встроенной емкостью-накопителем, учитывают два рабочих параметра:

  • Необходимая мощность для обогрева помещения.

Запас производительности для ГВС. Объем бойлера.

Первый параметр высчитывается посредством простой формулы, 1 кВт =10 м². Так, для дома в 100 м², потребуется отопительный прибор на 10 кВт. Дополнительно добавляют 30% на нагрев ГВС. Объем встроенной емкости, варьируется от 40-60л для котельного оборудования бытового типа, до 500л, в промышленных агрегатах.

Правильно подобранный бойлер, обеспечивает пиковые потребности горячего водоснабжения (одновременного потребления из всех кранов, установленных в доме). Возможна установка дополнительной отдельно стоящей емкости, необходимого объема.

Какая марка котла с внутренним бойлером лучше

Напольный двухконтурный газовый котёл отопления с бойлером косвенного нагрева, предлагают зарубежные производители. Облегчить подбор подходящего котла можно, распределив наиболее популярные модели по территориальному признаку:

  • Германия:
    • Bosch Condens,
  • Vaillant ecoCOMPACT,

Wolf CGS.
Италия:

  • Baxi SLIM,

Ferroli Pegasus, Beretta Fabula, SIME Bitherm, Immergas Hercules.
Швеция: Electrolux FSB. Словакия: Protherm Медведь.

Чтобы понравившаяся модель радовала долгим сроком безупречной эксплуатации, перед покупкой стоит обратить внимание на следующее:

  • Адаптация к отечественным условиям эксплуатации – в странах ЕС и РФ, разные параметры давления магистрального газа, качества воды для ГВС и т.п.

Тип подключаемой системы отопления – конденсационные котлы устанавливаются к низкотемпературному обогреву и оптимально подходят для подключения к теплым полам.
Наличие сервисного центра рядом с домом – еще один существенный плюс. Официальное представительство компании, продавшей котел, гарантирует, что при поломке теплогенератора, не потребуется ждать несколько месяцев, пока необходимые запчасти, будут доставлены из-за границы.

Помощь в выборе подходящего котла, окажет консультант компании, продающей отопительное оборудование.

Напольный котел с внутренним бойлером – плюсы и минусы

Напольные двухконтурные газовые котлы отопления с внутренним бойлером, отличают следующие достоинства:

  • Быстрая подача горячей воды пользователю.

Сокращение расходов топлива, по сравнению с котельным оборудованием, работающим в режиме проточного нагревателя. Возможность переключения в летний режим, когда функционирует исключительно ГВС без контура отопления. Простая установка и обслуживание. Низкие требования к установке котла с бойлером.

Эксплуатация теплогенераторов с встроенной накопительной емкостью, выявила несколько недостатков:

  • Высокая стоимость.

Энергозависимость – чувствительная к перепадам напряжения автоматика, часто выходит из строя. При установке, дополнительно подключают стабилизатор напряжения, заземление и т.п. Чтобы обеспечить непрерывный нагрев при отключении электричества, устанавливают ИБП. Сложный монтаж, при необходимости подключить систему рециркуляции. Установка самого котла, проходит ничем не сложнее классического теплогенератора. Проблему представляет проведение рециркулирующего водопровода.

При грамотном монтаже, котел сохраняет работоспособность весь заявленный производителем срок эксплуатации. Монтажные работы, должен проводить квалифицированный и лицензированный специалист.

Критерии выбора двухконтурных котлов

Критерии выбора оборудования на примере Нувола Важным параметром устройства является мощность – она определяет, сможет ли котел обогреть помещение и одновременно подавать нагретую жидкость без перебоев. Требуемый показатель определяется габаритами жилища – площадью и высотой потолков. Если имеет место дефицит теплоизоляции, мощностные потребности возрастают.

Имеет значение и тип камеры сгорания. Если у нее открытая конструкция, отработанные отходы выводятся через простой дымоход. При герметично запаянной камере вход и выход газов из устройства реализуются через турбинный механизм. Экономичным вариантом будет приобретение конденсационного газового котла с бойлером. Его конструкция обеспечивает более эффективное использование топлива и меньший его расход. Кроме того, уменьшается загрязнение атмосферы продуктами сгорания.

Виды бойлеров

Принципиально водонагреватели косвенного нагрева разделяются на две категории: с блоком управления и без него. Первая категория применяется при подключении к котлам без автоматики управления.

Они оснащены датчиком температуры воды и автоматикой, перекрывающей поступление коды из котла в змеевик если потребуется.

Подключая такие установки потребуется лишь присоединить подающий трубопровод и обратку, подвести охлаждённую воду, распределяющий коллектор к верхнему подключению. Затем необходимо наполнить бак водой и начинать её нагрев. Водонагреватели без управления подключают к котлам с автоматикой.

Устанавливая бойлер нужно вмонтировать температурный датчик в специальное отверстие в корпусе и подключить к агрегату. Затем бойлер обвязывают. Такие бойлеры можно подключать и к котлам без автоматики, но для этого нужно применять особые схемы.

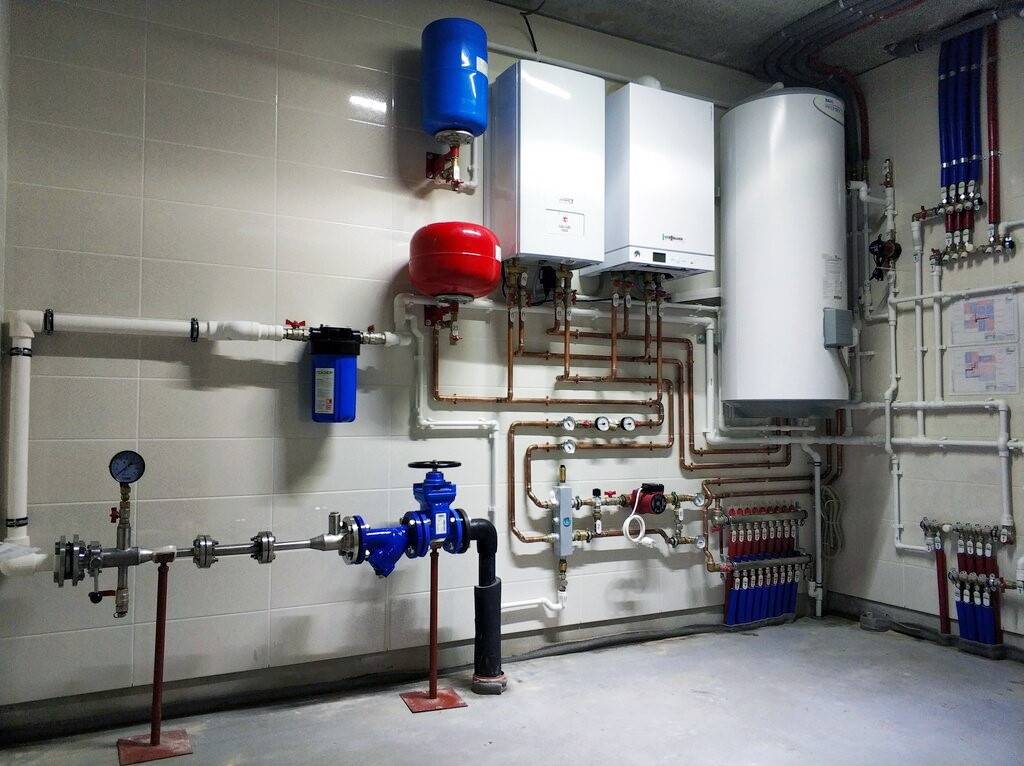

Фото: astana.pulscen.kz

Вода в бойлере достигает более низкой температуры, чем вода в змеевике, поэтому если котёл работает в режиме слабого нагрева, то вода в баке не будет горячей.

Чтобы избавиться от этой проблемы, придумали комбинированные бойлеры, в которых помимо змеевика есть электрический нагревательный элемент. ТЭН доводит температуру воды до требуемой.

Этот вид бойлера удобно применять в связке с котлом на твёрдом топливе, так как вода будет тёплой, даже после полного сгорания топлива. Также возможно установка нескольких змеевиков в бак – это помогает сократить время нагрева. Для этого цели можно применять теплоизолированные модели.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
