Как самостоятельно сделать простую лампочку вечной
Подробно в этой статье рассмотрим, как же сделать лампу вечной и что для этого нужно. В целом вообще, как возможно сделать лампочку вечной? Все очень просто, потребуется немного уделить своё время и буквально через минуту проект в виде лампы будет готов.
Ну что же приступим ближе к делу что же все-таки потребуется для изготовления весной лампочки в домашних условиях:
- Любой секундный клей, например, «момент»;
- Корпус от самой лампы;
- Светодиод;
- И конечно же резистор.
Очень важно знать, что сопротивление резистора зачастую бывает разным к светодиодам, в большинстве своих случаях это именно на 3,5 и 1,5 вольт или же есть интегрированный резистор с мощностью на 12. Нам же необходимо сопротивление по таким данным:1,5 в – 1,5-1,8 кОм, 3,5 в — 1,1 – 1,2 кОм
Ну что же начнём поэтапно разбирать что к чему и как все быстро сделать, проведём время с пользой, так сказать. Первое что нужно припаять к одной ножке резистор, причём припаять надо его как можно ближе к светодиоду чтоб конструкция была как можно короче иначе же есть вероятность что светодиод не поместиться в лампу так как по размерам не будет соответствовать нормам, дальше нужно припаять ко второй ножке 3-4 воловины тонкой медной проволоки длинной порядка 2 сантиметров и изолируем резистор при помощи терма трубки.
Дальше засовываем получившуюся конструкцию в корпус лампы и не забываем просунуто резистор к пупку так называемой части конструкции и высовывавшись провод к другой ножке светодиода, после всего этого остаёшься приклеить данную конструкцию, а после высыхание и припаять.
Самое сложное тут это правильно все склеить,поэтому надо отнестись к этому моменту с усилием, сделав все указанные пункты мы получаем тот материал, который будет светить дольше любой другой экономической лампы.
Возможно данная информация большинству людей не пригодиться, но знать азы как работает простая лампа и как возможно ее усовершенствовать должен знать даже ребёнок. На конечном этапе должна выйти лампа со светодиодном 2 в 1 грубо говоря, за счёт такой конструкции так долго и живет свет внутри неё и не перегорает, а по эффективности не уступает новым вариантам, которые есть на рынке. Что же результат получился довольно хорош, так же данную методику можно использовать с различными лампами по типу прожектора и ламп накаливания.
Так же данная концепция пригодиться и для освещения домов на участке или же огорода. Тратя всего 2 – 3 минуты получаем действительно нужную вещь, которая эффективная в своём роде и не требует затрат как остальные лампы в таком роде, это не может не радовать потребителя зачем переплачивать, когда можно сделать своими руками. На душе приятно, а на деле полезно.
Таким способом можно оборудовать весь дом и экономить электричество, данная система пользуется спросом потому как нет аналогов за такие средства, по сути в выгоде остаётесь вы при любых условиях. Удачных изобретений, которые приносят радость и экономию в жизнь. В данной статье отписывалась все доступно и по этапам, что не понятно есть возможность сверить данные с видео на различных площадках.
Данная статья даёт руководство для вас и ваших идей в дальнейшем, все выше перечисленное поможет вам добиться желаемого результата. Ваша работа удивит своим конечным результатом, то что казалось сложным станет легким, если делать все по инструкции вопросов не возникнет.
Современные энергосберегающие лампочки
В настоящее время существует широкий выбор ламп для освещения. Помимо привычных с детства лампочек Ильича, на прилавках магазинов появился широкий ассортимент энергосберегающих ламп с различными характеристиками. Какие же предпочтительнее?
Люминесцентные лампы — это газоразрядные лампы низкого давления. Они выпускаются с прозрачной и матовой колбой, на стенки которой нанесен люминофор. Он и является источником света при включении лампы. Их долговечность раз в 15 выше срока службы ламп накаливания. К тому же такие лампы излучают ровный и стабильный поток света, что делает их весьма популярными. Вдобавок они подают равномерный и стабильный поток света и имеют широкий спектр цветопередачи: от теплого, близкого к свету ламп накаливания, до холодного дневного света. Коэффициент полезного действия люминесцентных ламп достигает 80 %.
Данные лампы широко применяются как для промышленного, так и для бытового освещения. Но они требуют к себе повышенного внимания вследствие содержания в них паров ртути, которые являются сильнейшим ядом. Конечно, человек не отравится от одной разбившейся лампочки, но все-таки не следует перегоревшую лампу небрежно бросать в мусорное ведро, тем более что для них предусмотрен особый способ утилизации. Запасные лампы надо хранить в местах, недоступных для детей.
Светодиодные лампы также долговечны, их ресурс колеблется в широком диапазоне от 1,5 до 10 лет в зависимости от производителя. Они устойчивы к механическим повреждениям, нормально функционируют в широком диапазоне температур, излучают равномерный чистый свет. Не содержат никаких опасных для человека веществ.
Схемы
Для того чтобы правильно использовать блоки плавного включения ЛК необходимо использовать специальные электросхемы. Благодаря таким схемам можно легко понять, как работает данный прибор и устроен изнутри, а также как его необходимо эксплуатировать.
Схема плавного включения лампы накаливания
Обычно при подключении такого устройства специалисты пользуются наиболее простым и лёгким вариантом схемы. Иногда используют специальную схему с внедрением симистеров. Также, кроме блоков данного вида можно брать полевые транзисторы, которые работают аналогично приборам плавного включения.
Вторая схема плавного включения ламп накаливания
Также того чтобы можно было контролировать напряжение в приборе плавного включения можно использовать автоматические приборы.
Что собой представляет тиристорная схема
Тиристорную схему специалисты рекомендуют использовать для повторения. Состоит она из обычных элементов, которые можно найти в каждом доме. Такую схему можно легко сделать в домашних условиях своими руками.
Тиристорная схема плавного включения лампы
Цепь моста выпрямления (рис.VD1, VD2, VD3, VD4) использует лампочку (рис. EL1) как нагрузку и токоограничитель. Плечи выпрямителя оснащены тиристором (рис. VS1) и сдвигающейся цепью (рис. R1, R2 и C1). Также диодный мост устанавливается за счёт спецификации работы прибора тиристора.
После того как напряжение подаётся на схему, электроток начинает идти через спираль накала и поступает на мост, а затем посредством резистора осуществляется зарядка электролита. Когда достигается предел напряжения открытия тиристора, он начинает открываться и тогда через него проходит ток от лампочки. В результате этого вольфрамовая нить разогревается постепенно и плавно. Период ее разогрева будет зависеть от ёмкости находящегося в схеме устройства конденсатора и резистора.
Чем примечательна симисторная
Такая схема имеет меньшее количество деталей за счёт применения симистора (рис. VS1), который служит силовым ключом.
Симисторная схема плавного включенияламп
Такой элемент, как дроссель (рис. L1), который предназначен для удаления различных помех, появляющихся во время открытия силового ключа, разрешено убрать из общей цепи. (рис. R1)Резистор является ограничителем тока, который поступает на главный электрод (рис. VS1). Цепь, которая задаёт время, исполнена на резисторе (рис. R2) и ёмкости (рис. С1), питающимися посредством диода (рис. VD1). Данная схема работает также как и предыдущая. Когда конденсатор заряжается до уровня напряжения открытия симистора, он начинает открываться, а затем через него и лампочку поступает электрический ток.
Схема плавного включения ламп накаливания
На фотографии внизу мы можем увидеть симисторный регулятор. Такое устройство кроме регулировки мощности в нагрузке, также осуществляет плавное поступление электротока на лампочку, когда её включают.
Устройство плавного включения ламп накаливания
Схема работы блока на специализированной микросхеме
Микросхема типа кр1182пм1 была специально создана специалистами для построения различных фазовых регуляторов.
Схема плавного включения на специализированной микросхеме
В этом случае происходит так, что с помощью самой микросхемы происходит регулирование напряжения на источнике, который обладает мощностью до 150 ватт. А если понадобится управлять более сильной системой нагрузки и десятками осветительных приборов одновременно, то в управленческую цепь просто включается дополнительно силовой симистр. На рисунке внизу мы можем увидеть, как это происходит.
Схема плавного включения с силовым симистром
Применение блоков плавного включения не заканчивается только на обычных лампах, так как специалисты рекомендуют использовать их вместе с галогеновыми лампами, мощностью в 220 В.
Важно знать! С люминесцентными и LED лампами (светодиодными) такие блоки устанавливать нельзя. Это связано с тем, что здесь присутствует различная техника разработки схем, а также принцип действия и присутствие у каждого осветительного прибора своего источника размеренного нагрева для люминесцентных ламп или нет потребности в таком регулировании ламп LED
Переделка старого паяльника
Старый паяльник 220 в можно переделать на 12 вольтовый НП. Для этого поступают следующим образом:
- На корпусе отвинчивают два винта и извлекают жало.
- Снимают ручку и разнимают скрутки проводов сетевого шнура и нагревателя.
- Поддев ножом втулку, вынимают из корпуса нагревательный элемент.
- Снимают термополотно, слюдяные оболочки, сматывают два слоя нихромовой нити. Впоследствии понадобится нагревательная проволока только верхнего слоя.
- На переднем торце трубки (со стороны жала) закрепляют кольцом медную проволочку, один конец которой скручивают с нихромовой нитью.
- На трубку наматывают нагревательную спираль, конец которой скручивают с другим отрезком медной проволоки.
- Спираль закрывают слюдяной оболочкой.
- Пригибают к трубке передний медный провод и покрывают стержень вторым слоем слюды.
- Выводы медных проводов соединяют с сетевым шнуром.
- Нагревательный элемент оборачивают термополотном и вставляют его в кожух паяльника.
- Вставляют жало и фиксируют его винтами.
- С другой стороны одевают рукоятку.
- Вилку шнура можно удалить. Вместо неё присоединить контактный разъём, соответствующий гнёздам блока питания.
- 12 вольтовый паяльник готов к работе.
Устройство плавного включение своими руками
Для опытного мастера сборка устройства для плавного пуска лампы накаливания на 220 В по схеме — дело нескольких минут, при наличии всех необходимых элементов. Если нет уверенности в своих силах, изделие лучше приобрести в магазине электротехники, так как неправильная сборка может привести к повреждению компонентов цепи.
Перед сборкой необходимо выбрать схему. Можно взять простой вариант с использованием тиристоров. Также применяют специализированные микросхемы, которые считаются лучшими для изготовления УПВЛ.
Выбор схемы
В цепи с симистором небольшое количество элементов. В ней находится дроссель, но необязательно. Резистор R1 необходим, чтобы ограничивать ток, поступающий на симистор. Для установки времени накала в цепи работают резистор R2 с конденсатором 500 мкФ. Питание на них идет через диод.
Схема с симистором.
Когда произойдет открытие симистора, ток пройдет через него и запустит источник света. Так будут созданы условия для плавного накала спирали. При отключении происходит медленная разрядка конденсатора.
Ещё один вариант для ручной сборки, который считается самым распространённым – это микросхема КР1182ПМ1. Она сможет самостоятельно корректировать поступающее напряжение на лампочку мощностью не более 150 Вт. Если мощность выше, в схему придётся подключать симистор.
Схема КР1182ПМ1.
Эту цепь рекомендуется использовать для галогенных и ламп накаливания. Также она подойдёт электроинструментам для постепенного раскручивания ротора.
Ещё одна схема для сборки УПВЛ подразумевает использование в ней тиристора. Именно он является основным функциональным компонентом. Если этот вариант будет использован для настольной лампы или торшера, схема помещается в корпус изделия.
Схема с тиристором.
Плавный пуск здесь происходит с помощью поворота ручки потенциометра. Также этот способ применяется для регулируемого включения коллекторного двигателя, паяльника или плиты.
Подготовка к работе
Когда вариант сборки выбран, необходимо приступить к подготовке. Для этого следует собрать все необходимые элементы схемы. Их можно приобрести отдельно или отыскать в уже не использующихся электрических приборах. Часть нужных элементов можно взять из устройств:
- старый телевизор;
- автомобильное зарядное устройство;
- перфоратор или дрель;
- плата для новогодней гирлянды;
- производственный или бытовой фен.
Симистор и тиристор пропускают напряжение низких и повышенных частот. Поэтому их используют для трансформаторных устройств в аппаратах сварки.
Изготовление устройства
Если выбрана схема с использованием симистора, стоит учесть, что он пропускает ток в 2 направлениях с учетом прохождения части номинальной мощности. Другими словами, его можно назвать электронным ключом, от интенсивности открытия которого зависит пропускаемая мощность. Плавный пуск ламп накаливания невозможен без следующих элементов:
- резистор на 100 кОм;
- динистор;
- ещё один резистор (мощность 10 кОм).
Динистор.
Симистор подбирается с учетом нагрузки, к которой будет подведено УПВЛ. Также рекомендуется установить в схему радиатор, чтобы избежать перегрева. Сборка происходит в несколько этапов:
- Один из проводов сети подключается к симистору, другой к лампе.
- С этого же вывода симистор – к переменному резистору.
- Второй вывод резистора проходит через динистор, после резистор на 10 кОм проходит ко второму выводу симистора.
- 3-й вывод симистора отводят на 2-й контакт лампочки.
- 3-й контакт резистора (постоянного на 100 кОм) — ко второму контакту светильника.
Крутя установленный регулятор на переменном резисторе, изменяют выходное напряжение. Светильник начинает загораться плавно в соответствии с регулировкой.
Простая схема для сборки своими руками
Ниже приведенная схема проста в сборке, надежна и примечательна тем, что разработана не только для плавного включения ламп накаливания на 220В, но и для их плавного отключение. А также стоит отметить, что задержка вспышки и затухания задаётся на стадии сборки по собственному усмотрению.
Схема
Принципиальная схема плавного включения ламп накаливания приведена на рисунке ниже. В её основе лежит микросхема КР1182ПМ1 (DIP8), внутри которой размещены два тиристора и две системы управления к ним. Конденсатор С3 и резистор R2 задают длительность плавного включения и выключения соответственно. Симистор VS1 необходим для разделения силовой и управляющей части, а резистор R1 задаёт ток управляющего электрода. С1, С2 – внешние конденсаторы, необходимые для управления работой тиристоров внутри КР1182ПМ1. Цепочка R4, С4 защищает элементы схемы от сетевых помех.
Принцип работы
В исходном положении контакты выключателя SA1 должны быть замкнуты. Этот нюанс следует учитывать во время подключения платы к настенному выключателю. В момент размыкания контактов SA1 конденсатор С3 начинает набирать ёмкость, тем самым запуская в работу системы управления тиристорами. На выходе ИМС через резистор R1 происходит постепенное нарастание тока, который управляет работой силового ключа. Результатом работы системы управления является плавный пуск симистора VS1 и последовательно с ним включённой лампочки EL1.
Скорость нарастания тока на управляющем электроде зависит от номинала конденсатора С3. Чтобы лампа постепенно зажигалась в течение 3 секунд, ёмкость С3 должна составлять 100 мкФ. Для увеличения времени до 10 секунд придётся установить С3 на 470 мкФ. Длительность мягкого отключения задаётся резистором R2. Рекомендуется начать подбор с номинала в 2 кОм.
Печатная плата и детали сборки
Готовую печатную плату из одностороннего текстолита размером 40х45 мм в файле Sprint Layout 6.0 можно скачать здесь. Для повышения защиты в схему добавлен предохранитель FU1 на ток 1А. Плата разработана под следующие номиналы радиоэлементов:
- DA1 – КР1182ПМ1;
- С1,С2 – 1 мкФ-16В (полярный);
- С3 – 470 мкФ-16В (полярный);
- С4 – 0,1 мкФ-630В (неполярный);
- R1 – 470 Ом-0,25 Вт±5%;
- R2 – 3 кОм-0,25 Вт±5%;
- R4 – 51 Ом-0,25 Вт±5%;
- VS1 – КУ208Г.
Использование устройств, обеспечивающих плавное включение ламп накаливания, приносит пользу людям уже несколько десятков лет. С помощью УПВЛ срок службы лампочек с нитью накала увеличивается как минимум на 40%. Что касается приведенной выше схемы, то ее работоспособность и безотказность проверена на собственном опыте.
Инструмент из резистора
Как сделать паяльник в домашних условиях, используя пассивный элемент электрической цепи? Используя резистор С5−35 В (R=20 Ом, P=7 Вт), можно сконструировать неплохой автомобильный паяльник для электротехнических работ в гараже. Питаться он будет от двенадцативольтового аккумулятора. Керамический резистор, как известно, способен выдерживать высокую температуру, обладает рассеиваемой мощностью от 3 до 150 Вт. Для изготовления корпуса элемента используют жаростойкую керамику, в качестве рабочего элемента выступает тонкая нихромовая проволока.
Этапы работы
- В связи с тем, что мастерить нагревательный элемент нет необходимости, поскольку его функцию будет выполнять резистор, сразу переходят к изготовлению рабочего жала и теплопроводника. Один медный пруток (более толстый) устанавливают внутрь резистора. Он будет аккумулировать тепловую энергию. Другой, в свою очередь, станет рабочим жалом. В случае если толстый прут будет недостаточно плотно подогнан к внутреннему диаметру нагревателя, то возможна потеря тепла.
- С одного торца просверливают резьбовое отверстие для вхождения крепежного винта, с другого — для рабочего жала. Примеряется пруток к керамическому нагревателю, протачивается паз для стопорного кольца. Конструкция собирается в единое целое.
- Полученную конструкцию устанавливают в резистор, проверяют. К аккумуляторной батарее подключение осуществляют посредством предохранителя.
- Изготавливают термостойкую ручку паяльника. Пистолетный тип наиболее удобен для удержания в руке. Из текстолита или эбонита выпиливаются две зеркальные детали. В них сверлят отверстия, которые нужны для фиксации нагревательного элемента.
- Выбирают пазы для проводки. При желании устанавливают фиксируемый выключатель.
- Конструкция собирается в единое устройство. Чтобы соединить паяльник с аккумуляторной батареей, можно припаять штекер для разъема прикуривателя. Более практичным решением будет оснащение провода универсальными зажимами, что позволит напрямую подсоединять прибор к аккумуляторным клеммам, избежав внезапного сгорания предохранителя.
Как самостоятельно сделать паяльник с ультрабыстрым нагревом
Такой паяльник можно изготовить из понижающего сетевого блока питания, в котором жало будет присоединяться к вторичной обмотке трансформатора, создавая короткое замыкание. И как следствие, при этом жало будет нагреваться. Провод для изготовления жала будет иметь меньший диаметр, чем провод вторичной обмотки трансформатора.
В качестве материалов для изготовления паяльника были взяты старые электронные трансформаторы на 50-60 Вт.
Из них были извлечены все детали, из которых был собран новый блок на специально разработанной компактной печатной плате.
Для силовых транзисторов предусмотрена установка со стороны дорожек платы. Для сборки подойдут такие ключи, как MJE13003, MJE13005 или MJE13007. Последние можно извлечь из блока питания компьютера.
Для удобства и компактности штатный сердечник трансформатора, стоявшего на плате, был заменен на ферритовый бочонок, который выполнял роль фильтра помех на проводе старого адаптера питания для ноутбука. Этот сердечник прекрасно подошел по размерам для будущего паяльника.
Неизвестно, какая магнитная проницаемость у этого сердечника, и расчет обмоток не проводился. Провод первичной обмотки трансформатора, стоявшего на плате, был намотан на новый бочковидный сердечник.
Намотку не рекомендуется производить на голом сердечнике. Просто не нашлось подходящего материала для изоляции во время сборки паяльника.
Вторичная обмотка имеет только один виток и выполнена проводом диаметром 3,5 мм, сложенным вдвое. Несмотря на наличие лаковой изоляции на этом проводе, его следует дополнительно изолировать. Рекомендуется использовать трубку из стеклоткани. Но под рукой была только обыкновенная термоусадочная трубка.
Получившийся трансформатор был приклеен к плате при помощи эпоксидки. Это чтобы внутри ничего не болталось.
Диодный мост на входе блока питания рассчитан на 1 А тока. Транзисторам необходим теплоотвод. Их корпуса необходимо изолировать от радиаторов в обязательном порядке.
Перед конечной сборкой необходимо произвести тестирование паяльника, не забывая о мерах безопасности. Для этого необходимо подключить небольшую сетевую лампу так, как это показано на картинке:
После проверки, если все работает должным образом, лампу можно исключить из схемы.
В качестве корпуса лучше использовать что-то из термоизоляционного материала, к примеру, из эбонита или стекловолокна. Но можно обойтись и пластиком, поскольку внутри не должно происходить какого-либо значительного роста температуры. Но обязательно нужно сделать отверстия для естественной вентиляции.
Зажимы из монтажных клемм подошли в качестве держателей для жала паяльника.
Само жало взято из промышленного паяльника схожего типа. С виду оно выполнено из нержавейки, но можно взять и медную проволоку. Работать будет без проблем.
В момент нагрева жала прибор потребляет до 80 Вт мощности, даже невзирая на то, что мощность блока не превышает 50-60 Вт. После разогрева потребляемая мощность снижается до 35-40 Вт. Для медного жала диаметр провода должен составлять 1-2 мм. Устройство включается нажатием кнопки. Не рекомендуется использовать такую кнопку, как в примере.
Необходимо использовать кнопку, рассчитанную на 220 В и ток в 1 А.
Получившийся паяльник весьма легкий и компактный. Время готовности к работе составляет всего несколько секунд с момента включения. Вполне ценная вещица.
Для того чтобы паяльник стал более привычным для ваших рук и удобным, можно изготовить плату имеющую узкую форму чуть большей длины. Все зависит от вашего желания.
Электронный пускорегулирующий аппарат
Электронный балласт в схеме питания ЛЛ заменил устаревший электромагнитный, улучшив пуск и добавив комфорта человеку. Дело в том, что более старые пусковые устройства потребляли больше энергии, часто издавали гудение, отказывали и портили лампы. К тому же в работе присутствовало мерцание по причине низких частот напряжения. При помощи электронного пускорегулирующего аппарата от этих неприятностей удалось избавиться. Необходимо разобраться, как действует ЭПРА.
Сначала происходит выпрямление тока, проходящего через диодный мост и при помощи С2 (на схеме ниже) напряжение сглаживается. Обмотки трансформатора (W1, W2, W3), включенные противофазно, нагружают генератор с высокочастотным напряжением, установленный после конденсатора (С2). В параллель к ЛЛ включен конденсатор С4. При поступлении резонансного напряжения происходит пробой газовой среды. Нить накаливания в это время уже разогрета.
После того как розжиг выполнен, показания сопротивления лампы снижаются, вместе с ними падает и напряжение до уровня, достаточного для поддержки свечения. Вся работа ЭПРА по запуску занимает меньше секунды. По такой схеме работают лампы дневного света без стартера.
Конструктивные особенности, а вместе с ними и схема включения люминесцентных ламп постоянно обновляются, изменяясь в лучшую сторону в экономии электроэнергии, уменьшаясь в размерах и увеличиваясь в долговечности работы. Главное – правильная эксплуатация и умение разобраться в огромном ассортименте, предлагаемом производителем. И тогда ЛЛ еще долго не покинут рынок электротехники.
Варианты схем
В магазинах предлагается широкий выбор устройств плавного пуска для ламп от российских и зарубежных производителей. Монтаж не требует особой квалификации. Нужно сделать разрыв провода фазы, ведущего к лампе накаливания, и подключить прибор при помощи клеммников.
При отсутствии клеммников провода спаиваются.
Чаще всего на производствах используется одна из трех схем:
- туристорная;
- симисторная;
- специализированная (обычно микросхема КР1182ПМ1или DIP8).
В сети 220 В
Самая простая схема плавного включения ламп туристорная.
Для самостоятельного изготовления требуются:
- лампа накаливания;
- 4 диода (для создания выпрямительного моста);
- туристор;
- конденсатор (10 мкФ);
- 2 резистора (один из них переменной емкости).
Время включение определяет переменное сопротивление.
В момент включения ток проходит через лампочку, выпрямляется мостом, проходит через резистор и начинает скапливаться в конденсаторе. После достижения определенного порога зарядки ток подается на туристор, он немного открывается. По мере наполнения конденсатора туристор открывается все больше, лампочка постепенно загорается. Максимальная мощность света достигается при полной зарядке конденсатора.
Лампочки накаливания рассчитаны на 220 В (на практике может быть до 240 В). Диоды и туристор выбираются, базируясь на этот показатель. При самостоятельном изготовлении необходимо учесть, что можно использовать любые диоды с напряжением от 300 В и туристор, способный выдерживать мощность от 2 кВт. Емкость накопителя тоже большого значения не имеет
Важно знать, что при ее уменьшении лампочка будет зажигаться быстрее
Использование симистора (попупроводникового ключа) позволяет уменьшить количество элементов в туристорной схеме.
Используется:
- дроссель;
- 2 резистора;
- конденсатор;
- диод;
- симистор.
По принципу действия эта схема мало отличается от предыдущей. Время включения определяет цепочка из резистора и конденсатора, которые подключены через диод. По мере наполнения емкости конденсатора постепенно открывается симистор, через который подпитана лампочка накаливания. Она загорается не мгновенно, а плавно. Такой прибор более удобен в использовании благодаря небольшим размерам.
Плавный пуск ламп при помощи приборов, созданных на основе микросхемы КР1182ПМ1(DIP8), можно использовать с источниками освещения, обладающими мощностью до 150 Ватт.
Основа этого прибора – 2 туристора и 2 системы управления. Время регулируется резистором и конденсатором. Силовую часть от управляющей отделяет симистор, подключенный через задающий ток резистор. Работу внутренних туристоров регулируют 2 наружных конденсатора, от помех, создаваемых сетью, защищает дополнительный конденсатор и резистор.
При использовании этой схемы свет не только плавно включается, но и плавно выключается. Длительность загорания и затухания регулируется подбором емкости конденсаторов.
Плавное включение обладает существенным недостатком – снижением яркости светового потока. Для достижения оптимального уровня освещения требуются лампы с максимальной мощностью.
Для одноклавишных выключателей существует схема на основе транзистора. Когда лампочка накаливания выключена, он закрыт. После включения напряжение через резистор и диод поступает на конденсатор, он начинает заряжаться. Максимальный уровень (9,1 В) ограничивает стабилитрон.
После достижении оптимального напряжения транзистор начинает открываться, нить накаливания лампочки, подключенной последовательно, постепенно нагревается. Обязателен второй резистор у конденсатора, обеспечивающий его разрядку после выключения. Основное преимущество использования транзистора – отсутствие мерцания лампочки накаливания.
При напряжении 12 В
Если светильник точечный, то используется трансформатор, преобразующий 220 вольт в 12 вольт. Для подключения к 12 В устройства плавного пуска он устанавливается перед преобразователем напряжения.
Если такой прибор необходим для автомобиля, требуются специальные схемы – импульсные или линейные (ШИМ-регуляторы).
Линейные подключаются к источникам света параллельно. После включения ток проходит через резистор, лампы тусклые. После подключения реле они загораются на всю мощность.
Резистор должен быть керамический, мощность примерно 5 Вт, сопротивление 0,1-0,5 Ом.
Импульсные схемы создаются на основе полевого транзистора, подающего ток короткими импульсами. За счет этого нити накаливания не нагреваются до уровня, при котором возможен разрыв. В перерывах между импульсами ток успевает равномерно распределиться по нити, выравнивая сопротивление.
Вечная лампа накаливания
Для изготовления понадобится лампа, цоколь от другой лампы накаливания, предварительно снятый и очищенный, два диода Д226, инструменты (кусачки, плоскогубцы), надфиль, паяльные принадлежности. Подключение через диод позволяет повысить срок в разы. Исходя из опыта, можно сказать, что в подвале у меня лампочка такой конструкции работает исправно уже несколько лет.
В качестве диода применяется любой, на напряжение не менее 350 В. Учитываем силу тока, которая должна быть, не менее 0,5 А. Можно использовать диоды Д245, а в нашем случае Д226. Такие диоды использовались в старых советских телевизорах, в любой старой радиотехнике. Их можно купить в магазине радиодеталей, стоят они копейки. Схема подключения лампы через диод простая, но создает хорошую защиту.
Берем диод и откусываем один вывод корпуса под корень. Второй вывод в виде трубочки тоже откусываем.
В трубочку вставляем проволочку и запаиваем. Получается так:
Теперь наш диод без проблем влезет в цоколь. Берем паяльник и припаиваем диод к цоколю лампы:
Теперь берем цоколь и надеваем его, и опаиваем конец провода. Лишнюю часть провода откусываем. Зафиксируем в 3-4 местах два цоколя между собой паяльником.
Вечная лампочка готова. Единственный недостаток этой лампочки – мерцающий свет
Для подъезда или подвала мерцание не играет важной роли
Принцип диода можно применить, поставив диод не в лампочке, а в выключателе или в светильнике. Этот способ будет полезен тем, кто не особо дружит с электричеством.
Можно использовать такую схему подключения лампы накаливания:
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
The Centennial Light
В 1972 году начальник пожарной инспекции в городе Ливермор в Калифорнии сообщил местной газете об одной странности. Лампочка Шелби, находящаяся на потолке его станции непрерывно горит вот уже в течение десятилетий. Эта лампочка уже давно стала легендой в пожарной части и никто не знает наверняка, как долго он горит и откуда взялась. Майк Данстан, молодой репортер с Tri-Valley Herald, занялся расследованием данного вопроса и то, что он нашел, было действительно впечатляющим.
Собрав десятки устных рассказов и письменных историй, Данстан определил, что эта лампочка была приобретена Деннисом Берналем в компании Livermore Power and Water Co. (первая энергетическая компания города) примерно в конце 1890-х годов, а затем передана в пожарную часть города в 1901 году, после того, как Берналь продал компанию.
В первые годы использования лампочка, известная как Centennial Light или «Столетний свет» была перемещена всего несколько раз: несколько месяцев она висела в помещении пожарного отдела, а затем, после краткого пребывания в гараже и мэрии, была перенесена в пожарное депо Ливермора. «Она оставалась включенной по 24 часа в день, чтобы осветиться темный путь для сотрудников компании, – рассказал Данстан тогдашний начальник пожарной станции Джек Бейрд».
Хотя Бэрд признал, что ее все-таки однажды выключали «примерно на неделю, когда сотрудники управления общественных работ, созданного Рузвельтом, провели реконструкцию пожарной части еще в 30-е годы», представители Книги Рекордов Гиннесса все-таки установили, что выдутая вручную лампа на 30-ватт достигла 71-летнего строка эксплуатации и была «старейшей лампой накаливания в мире».
Помимо реконструкции пожарной части в 1930-м году, лампочка выключалась еще пару раз – в 1976 году, когда ее привезли в новую пожарную часть Ливермора № 6. В сопровождении «эскорта, состоящего из множества полицейских и пожарных машин» лампочка прибыла на встречу к большой толпе жаждущих увидеть, как она вновь зажжется.
После установки лампы на новом месте за ней стали вести видеонаблюдение, чтобы убедиться, что последняя действительно горит без перерыва. В последующие годы, в интернете появилась онлайн камера под названием «BulbCam», демонстрирующая работу лампы в реальном времени. В прошлом году, поклонники лампочки (из которых на Facebook присутствует почти 9000 человек) страшно напугались, когда она перестала светиться.

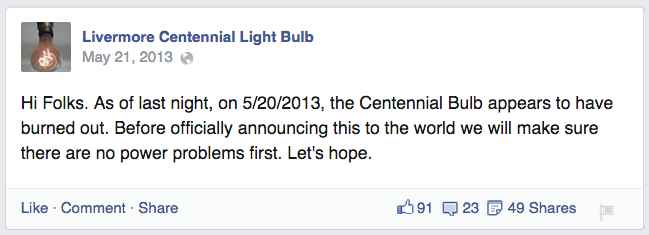

Поклонники лампочки в фейсбуке
Сначала показалось, что она, наконец, закончила свою работу, но после девяти с половиной часов, было обнаружено, что вышли из строя источники бесперебойного питания лампочки. Как только их работа была восстановлена лампочка вновь начала освещать собой помещение. Таким образом, 113-летняя лампа накаливания пережила свой блок питания (впрочем, она также пережила три камеры видеонаблюдения).
Сейчас лампа-долгожительница имеет свой собственный сайт www.centennialbulb.org, на котором, в числе прочего, можно следить за ее работой через веб-камеру (снимки делаются с интервалом 10 секунд).
За лампочкой следит видеокамера
Сегодня лампа все еще сияет, хотя один отставной пожарник-волонтер как-то сказал, что «она уже не дает много света» (всего около 4 Вт). Но владельцы хрупкого кусочка истории относятся к нему с большой ответственностью: пожарные Ливермора ухаживают за маленькой лампочкой, как за фарфоровой куклой. «Никто не хочет, чтобы эта лампочка вышла из строя на их глазах, – как-то сказал бывший начальник пожарной охраны Стюарт Гари. – Если бы она сломалась, в то время как я все еще был главным, это не очень хорошо отразилось бы на моей карьере».
Где нужен низковольтный паяльник
При работе с печатными платами, заполненными мелкими радиокомпонентами, требуется особая ловкость в обращении со стандартным паяльным жалом. Это создаёт определённые неудобства. В этом случае низковольтный паяльник (НП) просто незаменим.
Сферы использования
Миниатюрный электрический паяльник 12 вольт предназначен для работы с маломерными деталями. НП удобно паять выводы различных микросхем, провода наушников, электронные компоненты часов и многое другое.
Важно! Домашние мастера используют микропаяльник для создания различных компактных самодельных электронных приборов. Например, можно сделать самостоятельно USB зарядное устройство для смартфонов или другие гаджеты
