Монтаж системы
Не надеясь на простоту установки, необходимо иметь навык работы с инструментами, теоретические представления о предстоящей работе. Конечно актуально воспользоваться помощью специалистов.
Достичь большей эффективности обогрева помещения помогают сделанные расчеты, проведение тщательной подготовки.
Состав системы отопления «ленинградка»:
- Котел
- Трубы (полипропиленовые, металлические)
- Батареи
- Баки (расширительный, с клапаном, в зависимости от типа системы)
- Переходники
Решение установки системы принудительного движения теплоносителя, обязывает приобрести насос. Удобство последующего монтажа, необходимого ремонта обеспечивает запас кранами. Устанавливаются на радиаторы.
Главные составляющие системы могут располагаться изолировано от внешней среды, замурованные в толще стены, находиться на поверхности. Размещение трубы в стене, потолке, либо нише пола, подразумевает теплоизоляцию. Утепление проводят любым материалом. Он позволит снизить теплоотдачу, сохранит температуру радиаторов.
Практикуется установка сверху стены, что нарушает общий интерьер. При установке в пол, монтировочные работы совершают над трубой. Установка системы на поверхности пола позволяет беспрепятственно совершить ремонт, замену составляющих.
Необходимо произвести предварительные подготовительные работы. Рассчитать количество материала.
Недостатки системы и возможные пути их устранения
Как и любая система отопления, не лишена недостатков и «ленинградка». Однако на сегодняшний день существуют способы их устранения.
- Первый недостаток связан с принципом ее работы: по мере удаления от источника тепла температура радиаторов становится все ниже, и, соответственно, в помещениях будет прохладно.
Решить эту проблему можно, увеличивая количество секций или площади отопительных приборов в каждой последующей врезке.
Другим вариантом обеспечения сбалансированности, т.е. равномерности прогрева до требуемой температуры, является установка запорно-регулирующей арматуры: кранов, конусных вентилей, регуляторов, термостатических клапанов, байпасов и т.п. - В качестве другого несовершенства такой системы (в классическом исполнении) называют невозможность регулирования температуры и ремонта одного из элементов без полного прекращения ее функционирования. Однако в настоящее время такая схема встречается только в старых домах. Современные варианты уже включают монтаж указанного выше оборудования, позволяющего изменять степень нагрева каждого конкретного радиатора, а также его замены без влияния на работу других.
- Использование металлических труб не только повышает стоимость «ленинградки», но и затрудняет ее монтаж и ремонт. Выходом из этой ситуации является применение металлопластиковых или полипропиленовых труб.
- Как и любая однотрубная система, для эффективного функционирования «ленинградка» требует повышенного давления теплоносителя в трубопроводе. Эта проблема устраняется или повышением температуры нагрева жидкости, что не всегда допустимо, или установкой циркуляционного насоса.
Обобщение по теме
Сегодня можно говорить о буме строительства индивидуального жилья. Многие предпочитают решать самостоятельно проблемы, которые возникают у собственников частного дома. Практика показывает, что, выполняя своими руками монтаж отопления, можно значительно экономить. Чтобы не допускать ошибок, выбираются более простые схемы. А самая легкая в сборке система — это однотрубный вариант отопления частного дома. Ленинградка — эффективная и экономичная схема отопления, которая легко собирается и обслуживается.
В подобной системе совершенно нет стояков обратной подачи либо приема воды в качестве отработанного теплоносителя.
Помимо этого, однотрубные системы существенно проще в монтаже и требуют гораздо меньшего количества материалов.
Благодаря особенному устройству однотрубной системы, а именно — последовательному соединению радиаторов — в процессе ее эксплуатации нельзя отрегулировать интенсивность нагрева каждого из них без негативных последствий для последующих. Таким образом, если в спальне жарко и необходимо убавить температуру, придавив вентиль на радиаторе, в остальных комнатах вода тоже начнет остывать.
Данная система отопления требует повышенного давления теплоносителя в ходе эксплуатации.
Если речь идет об устройстве однотрубной системы отопления в одноэтажном доме, то она должна располагать вертикальным розливом.
Емкость-расширитель должен обязательно устанавливаться на чердаке, который в данном случае выполняет функцию технического этажа.
Когда такую систему устраивают в многоэтажном доме, прибегают к дополнительным ухищрениям для обеспечения одинаковой температуры теплоносителя на всех этажах. При вертикальном изливе вода по однотрубной системе спускается вниз, проходит последовательно через радиаторы на всех этажах, в каждом из которых отдает часть тепла. Поэтому при такой системе на каждом этаже устанавливают дополнительные перемычки, на нижних этажах ставят большее число секций радиатора, нежели на верхних.
Преимущества
На сегодняшний день однотрубная система является одной из самых распространенных, особенно в строительстве частных домов. Основные ее недостатки, характерные для советского времени, удалось устранить.
Во-вторых, значительное достоинство такой системы заключается в экономии материалов и более эстетичном внешнем виде готовой конструкции.
В-третьих, существует множество технологических приемов, которые избавят от проблем, имевших место десять лет назад. При использовании современных однотрубных систем отопления устанавливаются термостатические клапаны, специальные воздухоотводчики, радиаторные регуляторы, балансировочные вентили, шаровые краны. Все это позволяет добиться снижения температуры в предшествующих радиаторах без ее понижения в последующих.
Схема разводки
В частном доме при устройстве однотрубной системы отопления, теплоноситель поступает в установленные в доме радиаторы последовательно.
Горячая вода или антифриз, перемещаясь по направлению движения, поступая в первый радиатор, передает ему долю тепла и несколько остывает, таким образом, вторая и последующая батареи, которые находятся в цепочке, получают не такую горячую воду.
В помещении, где расположен последний радиатор, температура будет ниже, чем в той комнате, где размещен первый радиатор.
Чтобы обеспечить комфортную одинаковую температуру во всех комнатах, необходимо устанавливать дополнительные секции в те помещения, куда теплоноситель поступит в последнюю очередь.
Для сбалансированной работы системы применяют дополнительные механизмы на радиаторах – шаровые краны, балансировочные вентили терморегуляторы и прочее. Этих приспособления позволяют управлять температурой в приборах отопления.
Особенности и устройство
При горизонтальной системе, существует необходимость поддерживать перемещение теплоносителей в принудительном порядке, с помощью насоса. Горизонтальную систему в одноэтажном здании прокладывают над полом или маскируют в конструкцию пола. В таком случае для предотвращения потери тепла, делают обязательно теплоизоляцию труб. Кроме того, радиаторы устанавливают в обязательном порядке по одному уровню, горизонтальная магистраль делается с уклоном в сторону перемещения теплоносителя.
В двухэтажном здании горизонтальная система располагает вертикальным стояком, по которому теплоноситель подается на верхний этаж.
Он врезается на первом этаже до первого радиатора, по возможности. В промежутке, образованном стояком и первой батареей, устанавливают краны. Благодаря им можно подавать тепло и регулировать температуру поэтажно.
Можно ли использовать полипропиленовые трубы?
Полипропиленовые трубы наиболее часто используют в современных системах отопления. Полипропилен имеет невысокую стоимость, прост в применении. Не рекомендуется использовать полипропилен в краях, где температура может опуститься ниже 40 градусов. Следует учесть, что полипропилен при слишком высоких температурах расплавляется, используя данный материал, нельзя допускать нагрев теплоносителя до 90 градусов и выше. В противном случае возрастает риск возникновения аварии. Если нагрев системы допускает вышеобозначенную температуру, целесообразно использование металлических труб. Металл надежнее и прослужит дольше.
При наличии в системе отопления 4-х радиаторов, внутренний диаметр трубы должен быть 24-25 мм. Важным моментом в выборе труб является подборка сечения. Обязательное условие для удобства балансировки отопительной системы.
Ленинградка может делаться из полипропиленовых труб, но лучше все же использовать по старинке стальные.
Положительные стороны ленинградской системы отопления
Конечно же, любая система отопления (и система отопления ленинградка – не исключение) – имеет ряд положительных свойств, количество которых значительно превышает негативные моменты в монтаже и эксплуатации. Прежде всего, следует отметить, что большинство недостатков функционирования однотрубной системы отопления были довольно серьезными только в период ее возникновения. Современные технические средства легко справляются с ними, делая ленинградское отопление весьма востребованным. Особенно популярно оно при создании отопительной системы частных домов.
Дело в том, что для получения довольно продолжительной магистрали потребуется значительно меньше материалов, чем при монтаже более сложной двухтрубной системы. Так что экономия средств, когда вы выбрали водяное отопление ленинградка схема – на лицо.
Варианты «ленинградки»
Помимо этого, весомым плюсом является то, что сегодня вопросы теплопотери при эксплуатации такой системы, как система отопления ленинградка за и против вы поймете, что это можно решить посредством современных технологических средств. Установка дополнительных шаровых кранов, балансировочных вентилей, воздухоотводчиков, термостатических датчиков повышает коэффициент полезности системы.
Также сегодня для однотрубных систем отопления разработана схема последовательной подачи теплоносителя. Благодаря внедрению ее в отопление типа ленинградка появилась возможность снижать уровень нагрева отдельного радиатора. При этом в остальных батареях сети температура не понижается.
Такое подключение радиаторов отопления позволяет улучшить теплоотдачу
Из всего вышеуказанного можно сделать простой вывод – опираясь на описанные недостатки и преимущества системы, каждый может самостоятельно решать, насколько целесообразным является монтаж однотрубной системы отопления в частном доме.
Прокладываем трубы своими руками
Перед выполнением работ необходимо составить подробный проект отопительной системы. На данном этапе следует выбрать одну из двух описанных ранее схем: вертикальную или горизонтальную. Руководствоваться следует своими предпочтениями и особенностями помещений.
Затем необходимо выбрать наиболее подходящий тип теплоносителя: антифриз или воду. Первый, разбавив с водой, лучше применять при вертикальной развязке, чтобы он не замерзал на чердаке в холодную пору. Второй можно смело заливать в магистраль с горизонтальной развязкой.
Приступаем к работе
Вначале необходимо определить, каким будет отопительный котел для системы отопления ленинградка и где его лучше расположить. Чаще всего устанавливают газовый напольный отопительный аппарат, который размещают в подвальном помещении. Необходимо побеспокоиться о безопасности, надежно защитив поверхности вокруг и обложив пол листовым железом.
Затем придется подумать о дымоходе. Его тип и конструкционные особенности будут зависеть от разновидности выбранного котла
Очень важно, чтоб он обеспечивал достаточный уровень тяги и при этом не пропускал дым внутрь, удаляя наружу
Следует приступить к подключению главной магистральной трубы, у которой самый большой диаметр. Специалисты рекомендуют выбирать один из следующих вариантов:
- Металлопластик (26 мм и более)
- Оцинковка (22 мм и более)
- Сталь (22 мм и более)
Можно воспользоваться полипропиленовыми трубами. Однако у них значительно выше теплообмен с окружающей средой, поэтому они не пригодны в системах с 3-мя и более радиаторами. Разводящие ветви выполняются из труб меньшего диаметра.
Над отопительным котлом необходимо надежно зафиксировать расширительный бак. Его высота должна быть не менее 3 м от отопительного прибора.
Далее прокрадывается труба по всему дому и параллельно ней врезается каждый из радиаторов отопления. Нужно стараться выполнять как можно меньше изгибов при прокладке магистрали. Размещать батареи рекомендуется под оконными проемами.
Замкнуться система отопления ленинградка должна именно на котле. В конце рекомендуется расположить фильтрующий элемент, который будет удалять из теплоносителя различные примеси. Также предусматривается узел, через который система будет заполняться водой или опорожняться.
Несмотря на простоту Ленинградки, никто не запрещает вносить в нее некоторые модификации, упрощающие эксплуатацию и обслуживание. Установив краны перед каждым отопительным прибором и терморегуляторы, можно достигнуть следующих преимуществ:
- Отопление будет управляемым, позволяя устанавливать такую комнатную температуру, при этом каждая батарея будет регулироваться отдельно
- Появляется возможность отапливать только жилые комнаты и перекрывать циркуляцию теплоносителя по радиаторам в нежилых помещениях
Особенности Ленинградки с вертикальной обвязкой
Остановившись на вертикальной схеме, необходимо выбрать метод циркуляции теплоносителя:
- Принудительная
- Естественная
Принудительная циркуляция более распространенная, так как она не зависит от характеристик используемой трубы. Теплоноситель поднимается наверх посредством установленного насоса.
Если циркуляция жидкости естественная, диаметр труб нужно будет увеличить. Рекомендуется использовать изделия, у которых внутреннее сечение более 25 мм. Что касается материала изготовления, стоит отказаться от стальных труб, чтоб уменьшить внутреннее сопротивление.
Подводим итоги
Безусловно, система отопления ленинградка будет популярна многочисленные следующие годы. Она проста и максимально эффективна, легко возводится, эксплуатируется и ремонтируется в случае поломок. Однако чувствуя неуверенность в своих усилиях, рекомендуется обратиться за помощью к специалистам.
Подходящие радиаторы
Выбор радиаторов производит владелец дома, либо строители, выполняющие работу. В решении вопроса стоит опираться на личный опыт и финансовые возможности. Для совершения правильного выбора, нужно четко представлять конечный результат. Полезно изучить спрос, цены данного товара. Тщательный подход упростит выбор. Нужно учесть типы радиаторов, коих 4 типа:
- Алюминиевые
- Биметаллические
- Чугунные
- Стальные
Необходимо произвести подсчеты расходуемого тепла в комнатах. Это нужно для определения мощности выбираемого радиатора.
Советы при выборе радиатора:
- Выбрать товар средней стоимости
- Учесть внешние данные, сочетание с интерьером
- Учесть этаж размещения системы
- В частном доме нужно учесть максимальную температуру нагрева теплоносителя
- Узнать условия подключения системы
- Поинтересоваться весом изделия, способами монтирования
- Сделать расчет мощности
Если выбор в ленинградке сделан в пользу алюминиевых радиаторов, нужно изучить их возможности. Изделие выполняется способом литья. Представляет одинарную неразборную секцию. Сборку осуществляют из нужного количества секций.
Преимущества алюминиевых батарей:
- Небольшой вес
- Высокая теплоотдача
- Маленький объем теплоносителя
- Современный дизайн
- Доступная цена
Недостатки:
- Алюминий подвержен коррозии
- Чувствительность к составу теплоносителя
Возможный вариант – радиаторы из биметалла. Радиаторы, изготовленные из двух металлов. Чаще встречаются дуэты алюминий-медь, алюминий-сталь. В обоих случаях прекрасно дополняют друг друга. Трубы, находящиеся внутри корпуса служат для того чтобы:
- Препятствовать проникновению вредных веществ в корпус батареи
- Повысить надежность системы
- Данные свойства относятся к плюсам выбора. Отрицательными сторонами является:
- Высокая цена
- Труба может лопнуть под влиянием перепада температур
Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:
1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.
Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
Ленинградская система с насосом
Главное преимущество однотрубной схемы — возможность автономной работы и движения теплоносителя самотёком.
Однако эффективность такого отопления зависит от нескольких факторов, каждый из которых может замедлить движение воды в радиаторах, снизить температуру воздуха в комнатах.
К примеру, скорость хода теплоносителя зависит от перепада температур на входе и выходе из котла. Чем он больше, тем выше будет разность давлений и быстрее движение потока.
Однако при относительно небольшом уличном похолодании, при +8 +10 °C, нет необходимости греть воду слишком сильно. Достаточно +50 +60 °C. А при такой температуре скорость потока будет заметно ниже, чем при нагреве до +80 °C.
Для однотрубной самотёчной схемы необходимо специфическое местоположение котла — как можно ниже, в подвале или полуподвале. И высокое расположение раздаточного коллектора — на чердаке. Что возможно не в каждом строении.
И ещё — самотёк невозможен в больших домах с площадью отопления более 150 кв. м. Поэтому для больших строений в однотрубную схему отопления встраивают дополнительное устройство — циркуляционный насос.

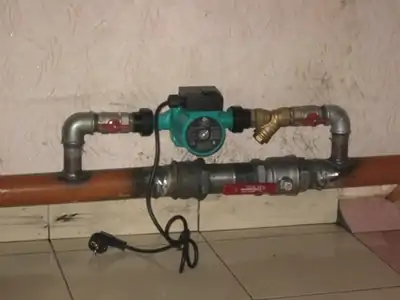

Насос обеспечивает принудительную циркуляцию теплоносителя. Он проталкивает воду по трубам, вращая небольшие лопасти. Работает от отдельного источника питания — электрической розетки. Обеспечивает движение теплоносителя независимо от температуры нагрева воды, от расположения котла и высоты подъёма трубы на выходе. В доме с любой площадью отопления.
Принцип работы контура
Под наружным корпусом насоса располагается двигатель и лопасти вращения. При подключении в общий трубопровод лопатки вращаются электродвигателем.
Их вращение принуждает воду в трубе двигаться дальше. На освободившееся место поступает следующая порция воды, которая также проходит через лопасти насоса.
Так теплоноситель движется по кругу, подталкиваемый работающими лопастями.
Насос встраивается в систему перед входом в котёл. Здесь — минимальная естественная скорость потока, а значит, наиболее целесообразное расположение принудительной циркуляции.
Достоинства и недостатки
Главное преимущество схемы отопления с циркуляционным насосом — её гарантированная работа при любой температуре и при любом расположении/подключении батарей-излучателей. А также возможность обогревать дом разных размеров, с одним или несколькими этажами.
Из недостатков схемы с насосом — зависимость отопления от электричества.
Схема с насосом
Схема контура включает те же устройства и элементы, что и обычная однотрубная система. И дополнительно имеет насос. Он может быть врезан двумя способами:
- Непосредственно в трубу обратного тока воды. При такой врезке движение теплоносителя самотёком невозможно.
- Через патрубки — при такой врезке насос подключен параллельно общей магистрали. Если его выключить, вода может двигаться по основной трубе без препятствий. Таким образом, можно объединить в одной схеме автономную и зависимую системы. При подключении насоса теплоноситель будет циркулировать принудительно. При его отключении вода будет течь по трубе самотёком.
Фото 2. Схема однотрубной отопительной системы закрытого типа с применением циркуляционного насоса.
