Особенности устройства системы отопления с принудительной циркуляцией

Варианты подключений независимое отопление

В настоящее время есть две основные схемы подсоединения:

  • зависимая – считается самой простой, поэтому чаще всего и применяется;
  • независимая – получила популярность сравнительно недавно, ее широко используют при возведении новых жилых массивов.

Ниже мы рассмотрим детальнее каждый способ, чтобы узнать, какое же решение будет наиболее эффективным для обеспечения комфорта и уюта вашему помещению.

Отопитель независимый бытовой ОБ1 0010 на дизельном топливе

Зависимый метод подсоединения независимое отопление

Такой вариант подключения, обычно, требует создания внутридомовых теплопунктов, часто оснащенных элеваторами. В их смесительном узле перегретая вода из внешней магистральной сети смешивается с обраткой, что позволяет снизить ее температуру до необходимой, как правило, ниже 100 °С. Благодаря этому система обогрева внутри дома является полностью зависимой от внешнего теплоснабжения.

Как выглядит зависимая схема отопления

ДостоинстваГлавная особенность схемы -поступление воды в систему отопления и водоснабжения производится прямо из теплотрассы, поэтому расходы в данном случае окупаются за короткое время:

  • оборудование абонентского ввода несложное, а его стоимость недорогая;
  • зависимая схема присоединения отопления способна выдержать большие температурные перепады;
  • диаметр трубопровода меньше;
  • расход теплоносителя сокращается;
  • эксплуатационные расходы невысокие.
НедостаткиКак и в любой схеме, здесь можно обнаружить не только положительные моменты, но и отрицательные, среди которых следует отметить:

  • неэкономичность;
  • существенно затруднена регулировка температурного режима во время перепадов погоды;
  • наблюдается перерасход энергоресурсов.

Методы подсоединения:

  • прямое подключение;
  • с элеватором;
  • с установкой насоса отопления на перемычке;
  • с монтированием насоса на подаче или обратке;
  • комбинированный вариант – элеватор и насос.

Независимая система отопления многоквартирного дома

Независимый способ подключения независимое отопление

Специалисты утверждают, что такой вариант теплоснабжения дает возможность сократить расходы ресурсов почти на 40%.

В сегодняшней ситуации с их постоянным удорожанием это позволит существенно сэкономить средства семейного бюджета.

  1. Принцип работы следующий:
    • подключение отопительной системы абонентов производится с помощью дополнительного теплообменника;
    • обогрев происходит благодаря двум гидравлическим изолированным контурам – магистральная теплотрасса нагревает теплоноситель замкнутой внутренней теплосети;
    • в данном случае смешивания воды не происходит.
  1. Циркуляция теплоносителя происходит в отопительном механизме за счет циркуляционного насоса, который регулярно подает его через нагревательные элементы. В независимой схеме подключения может быть предусмотрена расширительная емкость с запасом воды для случаев утечек. В данном случае удается сохранить циркуляцию теплоносителя с определенным количеством тепла даже при авариях теплотрассы.
    Фактически это говорит о том, что если подача горячей воды по теплотрассе прекратится, температура в отапливаемых комнатах резко понижаться не будет долгое время.
  2. Сфера применения данного способа подключения довольно широкая.К примеру, она используется:
    • для отопления многоэтажных зданий, требующих повышенный уровень надежности работы механизма обогрева;
    • на объектах, где есть в наличии помещения, в которые ограничен вход постороннего обслуживающего персонала.

Есть одно условие – давление в обратке должно быть более 0,6 МПа.

  1. Достоинства метода:
    • инструкция разрешает проводить регулировку температуры;
    • большой энергосберегающий эффект.
  1. Недостатки:
    • высокая цена;
    • сложность ремонтных и обслуживающих работ.

Сравнение схем независимое отопление

  1. У зависимого варианта есть один, но важный плюс – низкая стоимость реализации. Элеваторный узел в небольшом загородном доме без особого труда собирается своими руками из запорной арматуры, которую можно приобрести в магазине или на рынке. Единственной дорогой деталью будет только сопло, от которого зависит мощность элеватора.
  2. Независимая схема дает возможность:
    • проводить регулировку температуры теплоносителя;
    • повышать экономичность использования, доводя этот уровень до 40%;
    • в систему отопления не попадает большое количество загрязнений, например, окалина, песок и минеральные соли. Теплоносителем может быть очищенная вода или незамерзающие жидкости.
    • можно без труда нагревать для нужд горячего снабжения чистую питьевую воду.

На фото – независимая схема позволяет регулировать температуру теплоносителя

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

2.3. Однотрубные системы отопления с естественной циркуляцией

Рис. 10. Однотрубная система отопления с верхней разводкой и естественной циркуляцией воды (вверху) и конструкции радиаторных узлов (внизу)

Однотрубные системы с естественной циркуляцией теплоносителя делаются только с верхней разводкой подающего трубопровода, в которой отсутствуют обратные стояки (рис. 10). По сравнению с двухтрубными системами однотрубные проще в монтаже, на их устройство требуется меньше труб и они выглядят более красиво.

Однотрубные системы отопления подразделяются на два вида.

По одной схеме – проточной, подающий стояк, как таковой, отсутствует, а радиаторы по высоте дома последовательно соединены друг с другом. Горячая вода подачи последовательно, сверху вниз, протекает через все радиаторы, начиная с верхнего, и в радиаторы нижних этажей поступает охлажденной. Поэтому на верхних этажах жарко, а на нижних – холодно. Чтобы как-то сбалансировать отопительный контур, в нижних этажах ставят радиаторы с большим числом секций. В проточной системе нельзя ставить регулировочные краны, так как при уменьшении или перекрытии крана у того или иного радиатора частично или полностью перекрывается весь стояк.

При такой схеме нельзя регулировать температуру воздуха в помещениях. Если дом двухэтажный, то невозможно осуществить пуск системы отопления только на одном этаже. Проточные схемы отопления были весьма популярны в середине ХХ века, когда основной целью была экономия труб. В настоящее время ее почти не применяют.

При другой схеме с замыкающими участками (байпасами), показанной на рис. 11, из стояка часть воды поступает в верхние радиаторы, а остальная вода направляется по стояку к радиаторам, расположенным ниже. Вода в такой системе остывает чуть меньше, а значит, меньше и разница между температурами на верхних и нижних этажах. Фактически это улучшенная проточная схема, в которой между трубами подключения радиатора сделан замыкающий участок – байпас.

Рис. 11. Схемы присоединения отопительных приборов в однотрубной и двухтрубной системах отопления

Диаметр трубы замыкающего участка делают на один размер меньше, чем диаметр труб подключения радиатора. В результате поступающий сверху теплоноситель разделяется на два потока: одна часть поступает в радиатор, другая через байпас – к нижним радиаторам. Если диаметр байпаса сделать таким же, как и трубы для подключения радиатора, то теплоноситель в радиаторе перестанет циркулировать, поскольку гидравлическое сопротивление в радиаторе будет больше, чем в байпасе. Ведь вода всегда течет там, где меньше гидравлическое сопротивление.

При установке байпаса с диаметром, равным диаметрам труб подключения радиаторов для балансировки отопительной системы, количество поступающей в прибор воды регулируется вентилями, которые устанавливаются на трубе подключения и байпасе. Таким образом, закрытием (открытием) вентилей на подающей трубе подключения радиаторов или байпасе можно регулировать поступление теплоносителя в радиатор или стояк. Например, можно полностью отключить радиатор и перенаправить весь теплоноситель в байпас и далее к нижним радиаторам на стояке или, наоборот, закрыть байпас и направить весь тепловой поток в радиатор.

Рис. 12. Схема системы отопления и горячего водоснабжения дома

В современных отопительных системах два вентиля, установленных на подающей трубе и байпасе, заменяют одним, называющимся трехходовым краном. В зависимости от положения закрывающей заслонки, трехходовой кран одновременно открывает путь теплоносителю в радиатор и закрывает поступление в байпас или, наоборот, закрывает байпас и открывает путь к радиатору. Такие краны могут снабжаться электрическим приводом, подключенным к специальному прибору – контроллеру. Контроллер измеряет температуру воздуха в помещении или температуру теплоносителя и отдает команду на трехходовой вентиль, который увеличивает или уменьшает подачу теплоносителя в радиатор, а остальной теплоноситель сбрасывает в байпас.

Как и в системах с двухтрубной разводкой, в однотрубной можно обеспечить тупиковое и попутное движение теплоносителя в обратной магистрали. При попутном движении все кольца отопительного контура становятся одинаковой длины и систему можно сбалансировать. При тупиковом движении делать балансировку температуры теплоносителя очень трудно, поскольку разбалансировка идет не только по длине колец, но и по высоте стояков, чем отличается от двухтрубных систем, где разбалансировка температуры была только по кольцам.

Типы разводки однотрубной системы

В однотрубной системе нет разделения на прямую и обратную трубу. Радиаторы подключены последовательно, и теплоноситель, проходя по ним, постепенно остывает и возвращается в котел. Эта особенность делает систему экономичной и простой, но требует настройки температурного режима и правильного расчёта мощности радиаторов.

Упрощенный вариант однотрубной системы подходит только для небольшого одноэтажного дома. В этом случае труба проходит через все радиаторы напрямую, без регулирующих температуру вентилей. В результате первые по ходу теплоносителя батареи оказываются значительно горячее, чем последние.

Для протяженных систем такая разводка не подходит, ведь остывание теплоносителя будет существенным. Для них используют однотрубную систему «ленинградка», при которой общая труба имеет регулируемые отводы на каждый радиатор. В результате теплоноситель в основной трубе более равномерно распределяется по всем помещениям. Разводка однотрубной системы в многоэтажных строениях делится на горизонтальную и вертикальную.

Горизонтальная разводка

При горизонтальной разводке прямая труба поднимается до верхнего этажа по главному стояку. От него на каждом этаже отходит горизонтальная труба, проходящая последовательно по всем батареям на данном этаже.

Они объединяются в стояк обратной магистрали и поступают обратно в котел или бойлер. Краны для регулировки температуры находятся на каждом этаже, а краны Маевского — на каждом радиаторе. Горизонтальная разводка может быть выполнена как проточной, так и по системе «ленинградка».

Вертикальная разводка

При этом типе разводки горячий теплоноситель поднимается на самый верхний этаж или чердак, а оттуда по вертикальным стоякам проходит через все этажи до самого нижнего. Там стояки объединяются в обратную магистраль. Существенный недостаток этой системы — неравномерный нагрев на разных этажах, который не поддается регулировке при проточной системе.

Выбор системы разводки для частного дома зависит в основном от его планировки. При большой площади каждого этажа и небольшой этажности дома лучше выбирать вертикальную разводку, так можно добиться более ровной температуры в каждом помещении. Если площадь невелика — лучше выбирать горизонтальную разводку, так как ее проще регулировать. Кроме того, при горизонтальном типе разводки не придется делать лишних отверстий в перекрытиях.

Видео: однотрубная система отопления

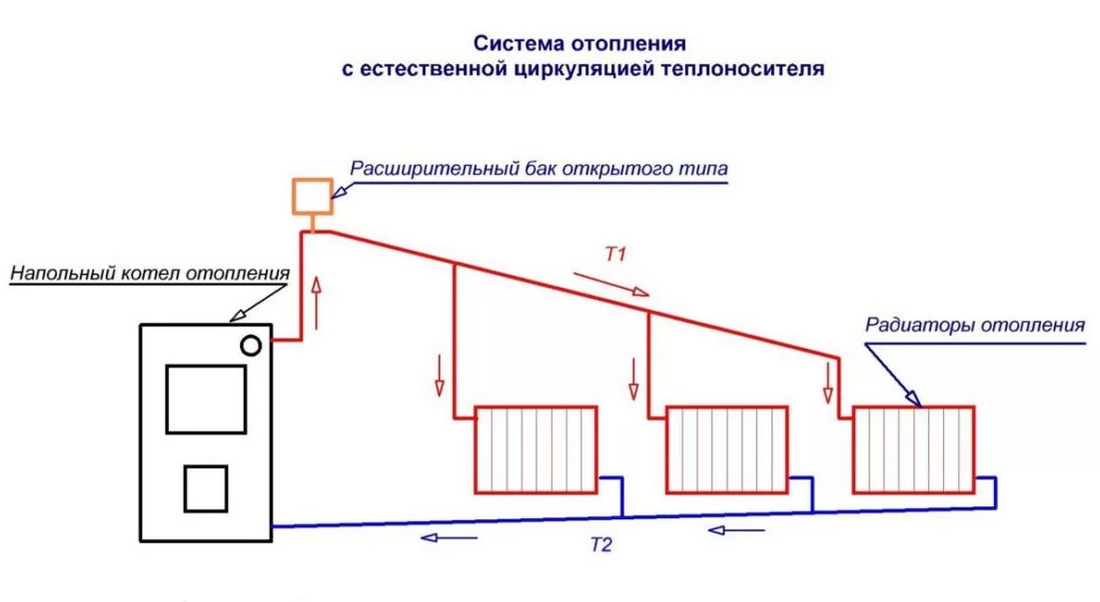

Водяное отопление с естественной циркуляцией: принцип действия

Система отопления с естественной циркуляцией

В данном случае реализуется гравитационный принцип подачи теплоносителя, поскольку вода с повышенной по сравнению с обычной температурой имеет меньшую плотность, чем вода «с обратки». Правильно проложенная система водяного отопления с естественной циркуляцией может исправно функционировать длительное время, поскольку в ней отсутствуют механизмы – насосы, обеспечивающие принудительную подачу теплоносителя.

Наиболее распространенной и надежной схемой такого отопления является следующая. Водогрейный котел соединяется с системой прямого и возвратного трубопроводов, которые, проходя по помещениям дома, заканчиваются отопительными радиаторами. Для обеспечения постоянства давления в системе обязательно предусматривается расширительный бачок, воспринимающий на себя все колебания давления теплоносителя вследствие изменения его температуры.

Функционирование системы водяного отопления с естественной циркуляцией происходит в такой последовательности. Вода, нагреваемая котлом, проходит через систему подающих трубопроводов и стояков к отопительным радиаторам, которым и отдает накопленное тепло. Далее по обратным трубопроводам теплоноситель возвращается к водогрейному котлу и там опять нагревается.

система отопления с естественной циркуляцией воды в доме

Каким образом при данных условиях будет обеспечиваться естественное перемещение теплоносителя? Дело в том, что горизонтальные участки трубопроводов выполняются с некоторым наклоном, который согласовывается с направлением движения воды. В таком случае горячий теплоноситель, имеющий больший объем, выталкивается более холодным теплоносителем в горизонтальные участки. Поскольку течение жидкости непрерывно, то заполнение этих горизонтальных участков производится самотеком.

Аналогичным образом осуществляется и поступление в котел охлажденной воды. Таким образом, в отличие от системы с принудительной циркуляцией, здесь отсутствует зависимость работоспособности отопления от возможных перебоев в энергоснабжении дома.

В процессе перемещения теплоносителя из горячей воды постоянно происходит выделение пузырьков воздуха. При повышенных температурах растворимость кислорода в воде снижается. Наличие таких пузырьков (из-за разности в плотностях воды и воздуха) и обеспечивает поступление воды в расширительный бачок. При надежной герметизации трубопровода другого пути у теплоносителя просто нет. При этом в процессе охлаждения вода поступает из расширительного бачка вновь в трубопровод.

Наличие в доме системы водяного отопления с естественной циркуляцией обеспечивает снижение энергозатрат на ее работу.

Схемы систем отопления с принудительной циркуляцией

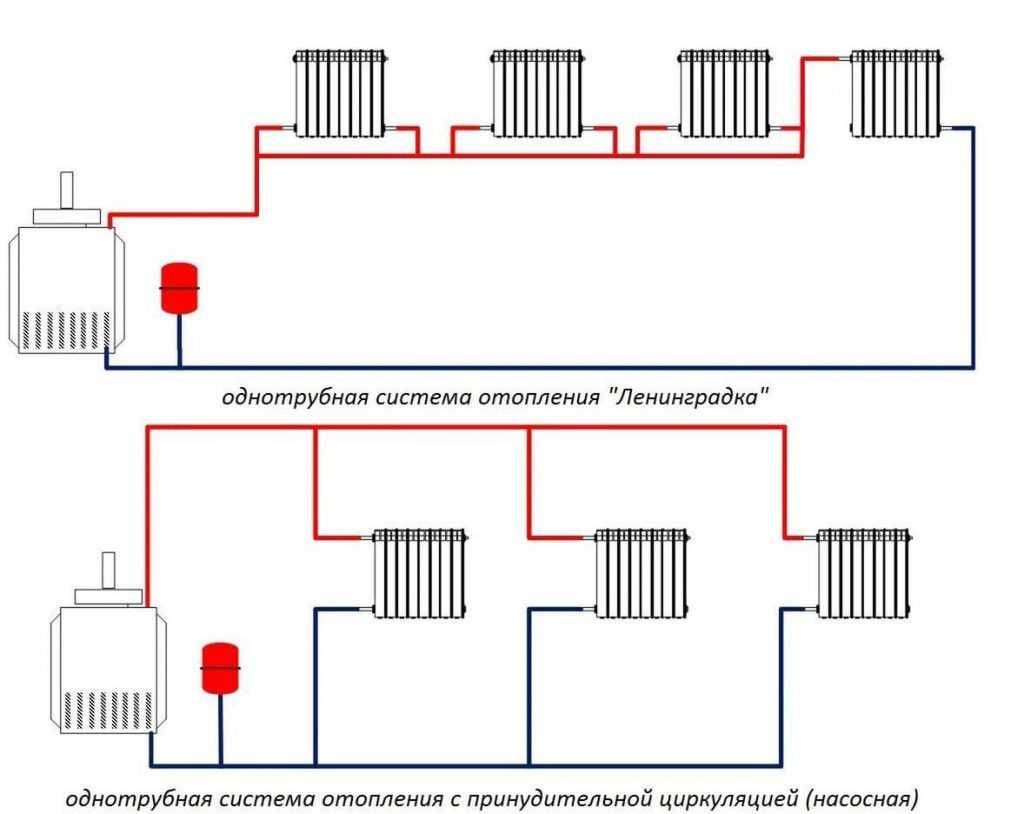

Однотрубная система отопления

В частных домах зачастую производят однотрубную систему, где отсутствует разделение на прямую и обратную трубу. Все радиаторы подключаются последовательно, теплоноситель при прохождении по ним, будет понемногу остывать и возвращаться обратно в котел.

Во многом за счет этого система получается довольно простой и экономичной, однако определенные усилия придется приложить для того, чтобы правильно рассчитать температурный режим и разместить требуемое количество радиаторов.

Однотрубная схема может использоваться только в случае, если дом не слишком большой и имеет всего лишь один этаж. Труба должны идти по всем радиаторам напрямую, регулирующие вентили здесь не устанавливаются, так они будут затруднять проход теплоносителя к радиаторам, установленным далее в системе, и в дальнейшем к котлу.

Если принимать внимание положительные стороны подобной системы, то здесь имеется только один такой момент – это небольшая протяженность трубопровода, на покупке которого можно хорошо сэкономить. Недостатков значительно больше:

  • Теплоноситель распределяется по всей системе неравномерно. В частности, если радиатор от котла располагается довольно-таки далеко, то прогреваться он будет очень медленно,
  • Чтобы провести ремонтные работы, связанные с отопительной системой в доме, придется выключать котел и ждать, пока теплоноситель полностью остынет.

Циркуляционный насос, рассчитанный на однотрубную систему отопления, не должен обладать чрезмерной мощностью, так как теплоносителя не слишком  много.

В двухтрубной схеме расход материалов, в частности, труб будет значительно больше – примерно вдвое. Однако эффективность работы двухтрубной схемы систем отопления значительно выше, потому что здесь предусмотрена еще одна магистраль, по которой остывший теплоноситель будет возвращаться обратно к отопительному котлу.

Обеспечить правильную принудительную циркуляцию здесь немного сложнее, но при правильном подходе к данному вопросу отопление будет работать значительно эффективнее, к тому же придется меньше средств отдавать за горючее для котла.

На первом этапе составляют соответствующий проект, которого и нужно будет придерживаться при монтаже. Прямую и обратную магистраль располагают в непосредственной близости друг к другу таким образом, чтобы между ними было не более 15 см. Отличительных особенностей подобной системы существует достаточно много:

  • Диаметр прокладываемых труб обычно находится в пределах от 15 до 24 мм. Даже таких небольших показателей будет вполне достаточно для того, чтобы создать необходимую величину давления,
  • Трубы можно разводить как в горизонтальной, так и в вертикальной плоскости,
  • Чем больше будет поворотов в системе, тем хуже будут гидродинамические показатели отопительной системы. В связи с этим, желательно продумать, чтобы их было значительно меньше,
  • Если трубы будут скрыты, то обязательно придется устанавливать так называемые ревизионные или слуховые окна.

При установке циркуляционного насоса следует разместить обходной канал, который позволит теплоносителю перемещаться по системе даже в случае, если будет отключено электричество. Мощность насоса подбирают в зависимости от того, какую площадь планируется отапливать. Желательно знать максимальные и рабочие показатели устройства, его производительность и целый ряд других факторов.

Рабочие показатели системы отопления

В этом случае показатель определяется из нескольких значений. За счёт присутствия в отоплении циркуляционного насоса и дополнительных элементов (например, расширительный мембранный бак) — образуется динамическое давление, а статическое определяет вертикальный (высотный) уровень столба жидкости. Суммирование этих двух показателей даёт итоговое рабочее давление системы отопления закрытого типа.

Нормой такого параметра является значение в 1,5—2 атмосферы для домов, состоящих из 1 или 2 этажей. Увеличение показателя давления напрямую зависит от повышения этажности.

Верхнее пиковое значение задаёт самый ослабленный узел в отопительном контуре. Таковым является водогрейный котёл. Его предел — 3 атмосферы.

Проводим монтаж отопления в частном доме

Один из вариантов правильно спланированного котельного помещения.

Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.

После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.

Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу

Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.

Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.

Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.

На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

Схема монтажа отопления с тёплым полом в частном доме

В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.

Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.

По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.

Как провести отопление своими руками — вариант на два крыла

Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.

Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.

Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.

В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

  • К ним относятся:
  • расширительный бак для компенсации объема теплоносителя при изменении температуры;
  • группа безопасности, включающая манометр, термометр, предохранительный клапан;
  • радиаторы, подключенные по одной из схем разводок;
  • краны Маевского или сепаратор воздуха;
  • обратный клапан;
  • краны заполнения и слива системы;
  • фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла, без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.
