Виды теплогенераторов для воздушного отопления и их характеристика

Расчет воздушного отопления теплицы (пример)

Для наглядности, рассмотрим конкретный пример отопления теплицы. Возьмем для примера теплицу шириной 12 м, длинной 50 м и высотой в коньке 5 м и по боковой стороне — 3 м.

Приблизительный объём такой теплицы равен 2400 м³, площадь остекления: 1004,45 м². Материал покрытия: сотовый двухкамерный поликарбонат 16 мм. Целевая температура внутри теплицы: 25°C. Температура на улице (минимальная): -30°C.

Мощность рассчитывается по известной формуле:

Разные материалы, используемые для остекления теплицы, имеют различную теплопроводность, которую можно узнать из паспортных данных на материал. Приведём значения теплопроводности наиболее часто используемых материалов (коэффициент теплопередачи измеряется в Вт/(м²•°C):

Однокамерный сотовый поликарбонат 4 мм3,9
Однокамерный сотовый поликарбонат 8 мм3,3
Однокамерный сотовый поликарбонат 16 мм2,3
Стекло одинарное 3 мм6
Стеклопакет однокамерный2
Плёнка полиэтиленовая одинарная8
Плёнка полиэтиленовая двойная5,8
Плёнка двойная дутая3,5
Фундамент/цоколь железобетонный2

Значение коэффициента инфильтрации

Целевая температура в теплице, °CМинимум уличной температуры, °C
-10-20-30-40
+181,081,131,181,241,30
+251,111,161,211,271,33

Таким образом получаем

161 кВт

Не сложно подсчитать, что если мы будем использовать полиэтиленовую одинарную плёнку, то для обогрева такой теплицы потребуется 710612 Вт или 710 кВт, что гораздо больше, и оборудование для обогрева потребуется значительно более дорогое.

Выводы

Итак, мы имеем теплицу и уже рассчитали требуемую мощность обогрева. Что дальше? А дальше — обратиться в специализированную компанию, где вам подберут подходящее оборудование, а при необходимости — сделают проект, поставку и монтаж всей системы обогрева теплицы «под ключ».

В решении этой задачи вам на помощь готовы прийти специалисты компании СОФТ КЛИМАТ. Компания Софт Климат предлагает своим клиентам только качественное оборудование. Подбор теплогенераторов осуществляют специалисты с более чем 10-15 летним опытом.

При этом мы всегда стараемся предложить несколько вариантов, отличающихся не только ценой, но и имеющих конструктивные особенности, различные характеристики, позволяющие по-разному решить поставленную задачу по обогреву теплиц. Например, мы с радостью предложим варианты оборудования, работающего на разных видах топлива, что позволит учесть не только капитальные затраты на покупку оборудования для обогрева теплицы, но и расходы на топливо и другие эксплуатационные расходы.

В статье приведены реальные фото объекта, который является одним из возможных решений ранее рассмотренной задачи.

Фото представляют тепличный комплекс в Подмосковье, для которого наши специалисты создавали систему отопления. Для обеспечения требуемой мощности в 160 кВт было установлено два теплогенератора по 80 кВт с дизельными горелками. Воздухонагреватели расположили снаружи теплицы на предварительно подготовленных площадках. После монтажа вокруг теплогенераторов были сделаны ограждения из профлиста. Подача воздуха в теплицу осуществляется по воздуховодам, проходящим внизу, вдоль пола, для лучшей циркуляции воздуха внутри теплицы. Такая организация циркуляции воздушных потоков позволяет экономить тепло, а соответственно и топливо.

21 января 2021 г.

Правила выбора оборудования

Как уже было сказано выше, газовые тепловые пушки представлены на рынке в большом многообразии, что позволяет в полной мере удовлетворить потребительский спрос. Однако при выборе данных устройств возникает целый ряд проблем. Требуется определить точную мощность оборудования. Разница в цене между нагревателями различной мощности может быть очень ощутимой, а потому нужно безошибочно определить технические характеристики. предоставляет вам услуги компетентных сотрудников, которые помогут с выбором и дальнейшим приобретением оборудования. Специалисты рассчитают мощность установки исходя из условий конкретно вашего объекта. Это позволит вам неплохо сэкономить при покупке.

Пути повышения производительности

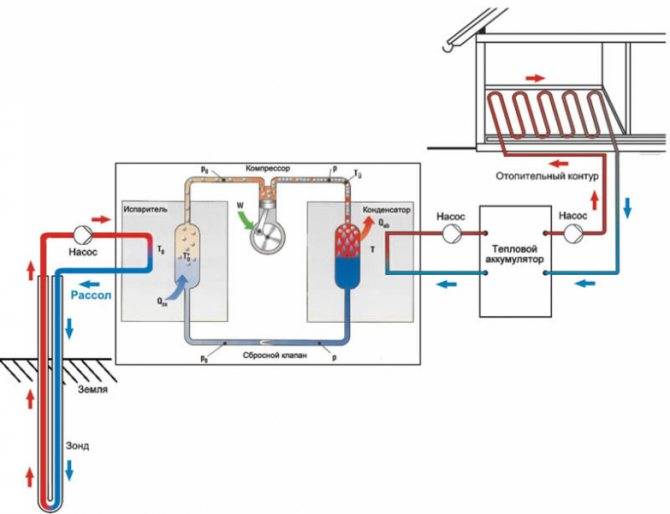

Схема теплового насоса.

В насосе происходят потери тепла. Так что вихревой теплогенератор Потапова в таком варианте имеет существенный недостаток. Поэтому логично погруженный насос окружить водяной рубашкой, чтобы его тепло тоже шло на полезное нагревание.

Внешний корпус всего устройства сделайте чуть больше диаметра имеющегося в наличии насоса. Это может быть либо готовая труба, что желательно, либо сделанный из листового материала параллелепипед. Его размеры должны быть такими, чтобы внутрь входил насос, соединительная муфта и сам генератор. Толщина стенок должна выдерживать давление в системе.

Для того чтобы потери тепла снизились, сделайте вокруг корпуса устройства теплоизоляцию. Защитить ее можно кожухом, сделанным из жести. В качестве изолятора используйте любой теплоизоляционный материал, выдерживающий температуру кипения жидкости.

  1. Соберите компактное устройство, состоящее из погружного насоса, соединительного патрубка и теплогенератора, который вы собрали своими руками.
  2. Определитесь в его габаритах и подберите трубу такого диаметра, внутри которой все эти механизмы легко бы разместились.
  3. Сделайте крышки с одной и другой стороны.
  4. Обеспечьте жесткость крепления внутренних механизмов и возможность насосу качать через себя воду из полученного резервуара.
  5. Сделайте входное отверстие и закрепите на нем патрубок. Насос должен своим забором воды располагаться внутри как можно ближе к этому отверстию.

На противоположном конце трубы приварите фланец. С его помощью будет крепиться через резиновую прокладку крышка. Чтобы проще монтировать внутренности, сделайте несложный легкий каркас или скелет. Внутри него соберите устройство. Проверьте подгонку и герметичность всех узлов. Вставьте в корпус и закройте крышкой.

Подключите к потребителям и проверьте все на герметичность. Если протечек нет, включите насос. Открывая и закрывая кран, который находится на выходе из генератора, отрегулируйте температуру.

Воздушное отопление частного дома своими руками

Сделать самостоятельно воздушное отопление вполне доступно. Если это выполнять на стадии строительства, а не в готовом строении, то цель становится еще более достижимой. Чтобы понять, как сделать воздушное отопление в частном доме, сначала необходимо определить желаемый результат, а затем технически рассчитать возможность его достижения. Расчеты – первостепенный этап данного процесса. Алгоритм действий при самостоятельной организации воздушного отопления может быть следующим.

Вначале требуется выполнить расчеты:

  • количества теплого воздуха;
  • теплопотерь;
  • мощности необходимого оборудования.

Данные вычисления лучше производить (если отсутствуют знания и личный опыт) при участии специалиста-практика.

На основании расчетов проекта создается план воздушной системы отопления.На заметку! При наличии хорошей современной теплоизоляции можно при расчетах взять во внимание следующие проверенные практикой показатели: на 10 м² площади помещения необходимо 750–800 Вт тепла. Затем на основе расчетов проекта создается схема воздушного отопления

Она должна отражать расположение элементов системы, мощность основного агрегата, диаметр воздухоотводных каналов и т. д. Можно воспользоваться предложенными в интернете схемами, но только в том случае, если подходят технические условия

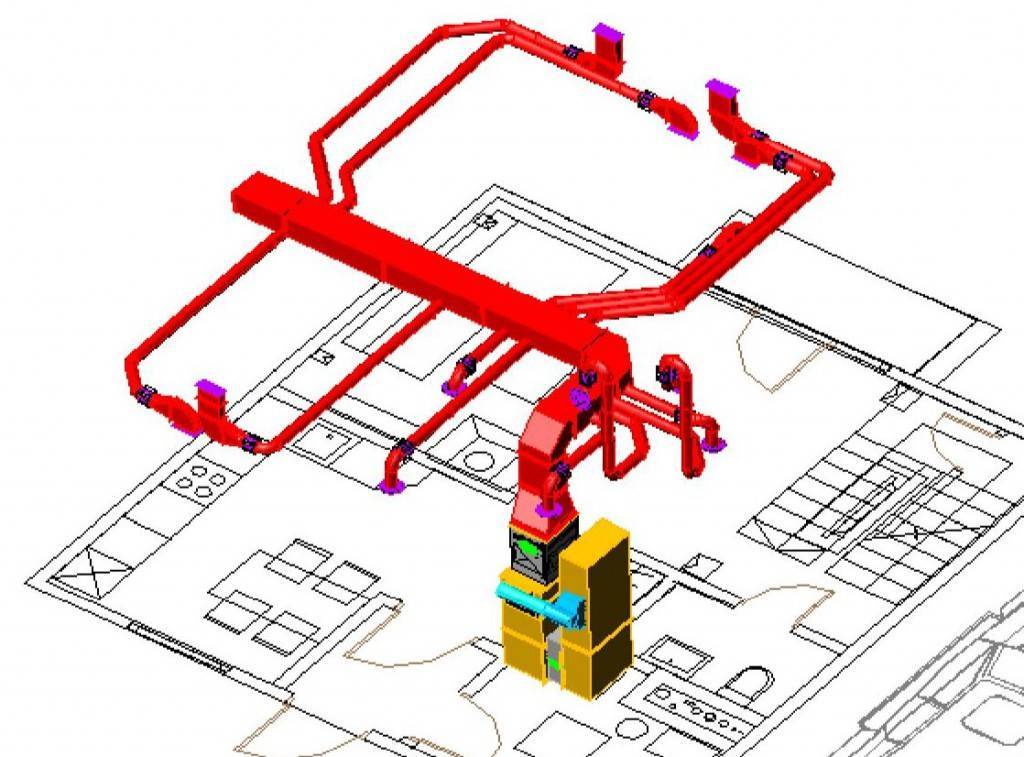

Затем на основе расчетов проекта создается схема воздушного отопления. Она должна отражать расположение элементов системы, мощность основного агрегата, диаметр воздухоотводных каналов и т. д. Можно воспользоваться предложенными в интернете схемами, но только в том случае, если подходят технические условия

Изменения в готовые чертежи нужно вносить с большой осторожностью

После этого закупается оборудование

На данном этапе необходимо обратить внимание на сертификацию оборудования и содержание инструкций. Дополнительно к основным агрегатам следует приобрести воздуховоды (лучше гибкие, шумопоглощающие). Для предотвращения скопления конденсата подающий отвод следует утеплить изоляцией

Для этих целей рекомендуется применять фольгированный утеплитель толщиной до 5 мм. Для соединения воздуховодов удобно использовать скотч. Хороший вариант – армированный алюминиевый. Подойдут также хомуты из металла или термостойкого пластика

Для предотвращения скопления конденсата подающий отвод следует утеплить изоляцией. Для этих целей рекомендуется применять фольгированный утеплитель толщиной до 5 мм. Для соединения воздуховодов удобно использовать скотч. Хороший вариант – армированный алюминиевый. Подойдут также хомуты из металла или термостойкого пластика.

Далее выполняется непосредственный монтаж системы. Его необходимо проводить до отделочных работ

Если же отопление монтируется в помещении с законченной отделкой, стоит уделить особое внимание эстетичности коробов, закрывающих воздуховоды

Самодельные теплогенераторы

Тем не менее, как демонстрация интересного физического процесса, сделанный своими руками теплогенератор имеет право на жизнь.

Наиболее проста в изготовлении «вихревая трубка», или статический теплогенератор.

Конструктивно наше сопло Лаваля будет выглядеть как металлический патрубок с трубной резьбой на концах, позволяющей при помощи резьбовых муфт соединить его с трубопроводом. Для изготовления патрубка понадобится токарный станок.

  • Сама форма сопла, точнее, его выходной части, может отличаться по исполнению. Вариант «а» наиболее прост в изготовлении, а его характеристики можно варьировать изменением угла выходного конуса в пределах 12-30 градусов. Однако такой тип сопла обеспечивает минимальное сопротивление потоку жидкости, а, следовательно, и наименьшую кавитацию в потоке.
  • Вариант «б» более сложен в изготовлении, но за счет максимального перепада давления на выходе сопла создаст и наибольшую турбулентность потока. Условия для возникновения кавитации в этом случае являются оптимальными.
  • Вариант «в» — компромиссный по сложности изготовления и эффективности, поэтому стоит остановиться на нем.

Изготовив сопло, можно собрать экспериментальный контур, состоящий из электрического насоса, соединительных патрубков, непосредственно сопла и термометра, который мы используем для определения эффективности устройства. Для уменьшения влияния рассеивания тепла в окружающую среду патрубки лучше всего сделать короткими и замотать их теплоизоляционным материалом. Заполнив контур устройства водой и запомнив ее количество, включим насос ровно на час, чтобы по электросчетчику определить количество израсходованной электроэнергии.

Тепловую мощность самодельного теплогенератора можно определить по следующей формуле, известной по школьному курсу физики:

E=cm(T2-T1)

Где с — это удельная теплоемкость воды (4200 Дж/(кг*К)), m — ее масса, T2 — температура воды в конце работы насоса, Т1 — температура в начале. Полученную энергию, измеренную в джоулях. Сравнить ее с израсходованной электроэнергией можно, учитывая соотношение в 1000 Дж на 0.000277 киловатт-часов энергии. Иначе говоря, при стопроцентном КПД устройство, израсходовавшее 1 киловатт-час энергии, не сможет создать тепловой энергии больше 3600 килоджоулей.

ПРИМЕР: Наше устройство нагрело за час 1 литр воды с 10 до 60 градусов. Получаем тепловую энергию в 210 килоджоулей.

Посмотрите, что сообщают о таких устройствах производители

Выгодное предложение

Мы предлагаем вам высококачественные газовые нагреватели воздуха в богатом ассортименте. Для вашего удобства подготовила подробное описание продукции, что поможет вам ознакомиться с той или иной моделью в режиме реального времени. Мы работаем на рынке отопления уже более 16 лет и за это время приобрели колоссальный опыт, позволяющий нам реализовывать проекты любой сложности. Если у вас возникли какие-либо вопросы или же вы хотели бы получить дополнительные сведения об оборудовании и особенностях деятельности нашей компании, то вам помогут наши квалифицированные консультанты.

Подвесные газовые калориферы для отопления теплиц

Для воздушного отопления теплиц и птичников разработано несколько видов воздухонагревателей с отводом продуктов сгорания. Основными требованиями к сельскохозяйственным теплогенераторам являются коррозионная стойкость, компактность, удобство установки внутри теплицы или птичника, простота в обслуживании.

Калориферы Winterwarm для использования в теплицах и птичниках имеют полностью нержавеющую внутреннюю часть для защиты от коррозии.

Преимущества калориферов Winterwarm:

  • Недорогие надежные калориферы – пригодны даже для небольших теплиц
  • Мощность от 10 до 150 кВт
  • Природный или балонный газ
  • Забор воздуха для горения с улицы
  • Отвод продуктов сгорания в дымоход
  • Модулированная горелка и вентилятор для моделей до 100 кВт
  • Модулированная горелка и 2-ступенчатый вентилятор для моделей от 125 до 150 кВт
  • Электронное зажигание
  • Удаленный перезапуск
  • Контроль температурного градиента
  • Простое управление
  • Модуль сопряжения с компьютерной системой управления
  • До 8 калориферов объединяются одним контроллером
  • 4 точки подвески на шпильках М10

Критерии выбора

При выборе устройства кавитации учитывают следующие моменты:

Важно подобрать конструкцию в соответствии с условиями эксплуатации. Следует учесть масштабы отапливаемого пространства, возможности теплоизоляции помещений, климатические особенности местности в межсезонье и зимой.
Стоит решить вопросы комплектации при приобретении стандартного оборудования

В этом случае, желательно, чтобы изделие было укомплектовано датчиками защиты и приборами контроля тепла. Оптимальный вариант – приобретение техники с автоматическим блоком контроля и управления, также стоит заказать .
В случае приобретения оборудования по отдельным элементам, необходимо четко знать все особенности каждого компонента системы.

Если планируется самостоятельное изготовление, важно тщательно изучить схемы и вооружиться рекомендациями специалистов, далее приступают к выбору модели

Как прогреть дом воздухом?

О том, как прогреть дом воздухом, можно говорить долго. Суть всех воздушных систем заключается в едином. Имеется какой-то мощный нагревательный прибор, который прогревает и одновременно нагнетает мощным вентилятором воздух в помещения по каналам. В результате данная система будет выполнять следующие функции:

  • отопление;
  • вентиляция;
  • кондиционирование в летний период.

Кондиционирование осуществляется прохладным воздухом, который остужается через котел, и проходящий по остывшим каналам. Не потребуется дополнительно монтировать какое-то оборудование, потому что она все решает. При этом котел может работать на минимуме, потому что воздух перегреть все равно не удастся, и в этом нет необходимости.

У нас в продаже теплогене­раторы следующих видов:

Теплогенераторы для работы без воздуховодов 7 моделей Мощность: 40 – 370 кВт Топливо: газ/дизель/отработка

Стационарные теплогенераторы, вертикальные с подключением к вентиляционным каналам 16 моделей, более 100 модификаций Мощность: 40 – 1200 кВт Топливо: газ/дизель/отработка

Стационарные теплогенераторы, горизонтальные с подключением к вентиляционным каналам 16 моделей, более 100 модификаций Мощность: 40 – 1200 кВт Топливо: газ/дизель/отработка

Теплогенераторы на отработанном масле с универсальной горелкой 7 моделей Мощность: 40 – 230 кВт Топливо: отработка/печное/нефь/дизель

Теплогенераторы на твердом топливе/биотопливе 8 моделей Мощность: 15 – 350 кВт Топливо: пеллеты/щепа/шелуха

Теплогенераторы для теплиц и птичников 10 моделей Мощность: 40 – 370 кВт Топливо: газ/дизель/отработка

Газовые подвесные теплогенераторы (газовые калориферы) Более 30 моделей Мощность: 30 – 110 кВт Топливо: природный и сжиженный газ

Мобильные передвижные теплогенераторы 5 моделей Мощность: 60 – 240 кВт Топливо: дизель

Контейнерные теплогенераторы для буровых установокИндивидуальное исполнение Мощность: 400 – 900 кВт Топливо: дизель/нефть/отработка

Для консультации и подбора теплогенератора звоните:

+7 (495) 133-75-03

центральный офис

Мы можем Вам перезвонить:

Критический взгляд на кавитационный теплогенератор

На уважаемых форумах нагрев воды кавитацией считают возможным, но эффективность этого процесса не превышает 60%. А по факту, это новшество всерьез никто не воспринимает. Да, на кавитационный теплогенератор есть патент, но это еще ничего не значит. Например, на краску-утеплитель тоже есть сертификаты и некоторые подрядчики даже пролоббировали возможность утеплять ею фасады многоэтажек в рамках государственной программы. Вот только после такого утепления люди оббили пороги судов, чтобы вернуть потраченные деньги, так как эффективность жидкой теплоизоляции не подтвердилась на практике.

При замере эффективности опытных образцов использовался какой-то хитрый способ вычисления КПД, понять который простому смертному не дано. Конкретики мало, сплошное замыливание глаз. Грубо говоря, все гладко только в теории. Если образец 100% рабочий, то почему ученым еще не присвоена Нобелевская премия?

На множественных форумах нам не удалось найти ни одного человека, который бы отапливал свой дом кавитационным генератором. Нет реальных доказательств его эффективности. В сети можно найти видео про этот прибор, но толкового объяснения, что и как работает – нет, все вокруг да около и крайне неубедительно. Мы считаем, что данный метод обогрева дома не стоит внимания.

О компании

Если вам понадобилось приобрести первоклассные газовые воздухонагреватели, но вы не имеете ни малейшего понятия о том, где их можно было бы заказать в режиме реального времени, то вам готова помочь . Основным направлением нашей деятельности на протяжении уже более 18 лет является продажа, монтаж и техническое обслуживание качественного газового отопительного оборудования, которое отвечает всем современным стандартам. На данной странице вы найдете подробное описание газовых тепловых пушек. Это поможет вам сделать правильный выбор и приобрести именно ту модель, которая наилучшим образом подходит для ваших технических условий.

Выбор газового теплогенератора

Отчасти оттого, что такая возможность довольно новая, отчасти потому что выбрать охота наиболее оптимальный вариант, при покупке газового нагревателя возникают вопросы, на которые не всегда можно получить грамотный ответ. А потому покупка газового теплогенератора может привести к разочарованию из-за некорректной работы системы.

Размер теплообменника

И, пожалуй, первое, на что надо основываться при выборе оборудования для частного дома — это размер теплодержателя, он должен быть больше горелки на одну пятую часть.

Расчет мощности

Для наиболее грамотного подбора обогревателя, нужно просчитать, какая именно мощность теплогенератора допустима для минимального обогрева комнат, для этого нужно использовать пример формулы: Р=VхΔ Tхk/860, где V (м3) — это окончательная площадь прогреваемого пространства, Δ T (°C) — разница между температурами помещения и улицей, k — показатель, ориентированный на теплоизоляцию в выбранном здании, а 860 — кэф, преобразующий килокалории в киловатты. По поводу отметки (к), в том случае если есть сложности с этой информацией о помещении, то можно воспользоваться специализированным справочником.

Для того, чтобы более наглядно продемонстрировать каким именно образом происходит расчет мощности устройства теплогенератора, рассмотрим пример:

  • Дано: площадь — 100 м2, высота — 3м, температура внутри +20, температура снаружи -20, k — 2,3 (здание из кирпича в один слой).
  • Расчет осуществляется по примеру: Р=VхΔ Tхk/860
  • Итог: Р = 100x3x40x2,3/860 = 32,09 кВт

Именно с учетом этих показателей и нужно подбирать газовый теплогенератор для воздушного отопления дома. Параметры мощности механизма и совпадение его с требующимися, нужно посмотреть в характеристике изделия.

Не менее важный момент: для бесперебойной работы механизма нужно обеспечить ему постоянный приток свежего уличного воздуха. Для этого всегда используется система вентилирования помещений, так, как только оттуда можно взять холодный воздух, который в состоянии поддерживать горение. В случае же, если с вентиляцией в самом доме есть проблемы, то лучше приобретать подвесной теплогенератор с выводом на улицу.

Система вентиляции воздушного отопления

Кроме того, если у газового обогревателя в воздушной системе отопления будет подвод к уличной вентиляции — это позволит теплому воздуху быть максимально пригодным для дыхания, излишки горячего воздуха не будут нагнетаться в помещении, а потому будет сохранена возможность отсутствия сухого воздуха и дополнительных механизмов для увлажнения пространства.

Требования к безопасности

Также, существуют особые требования по безопасности, смысл которых заключается в том, что на 1 кВт обязано быть выделено 0,003 м2 вентиляционного отверстия. В случае, если подобной возможности организации в помещении нет, то придется вентилировать пространство своими руками, открывая окна и форточки на проветривание. При этом стоит учитывать, что в таком случае площадь воздействия вентиляции возрастает и на 10кВт уже нужно чуть более 10 метров в квадрате.

Примеры коэффициентов для вычисления мощности обогрева и теплоизоляции:

  • 2-2,9 – обычная кирпичная конструкция, если просматривается один слой кирпича;
  • 3-4 – дома из деревянной панели либо профилированного листа;
  • 1-1,9 – двойной утепленный кирпичный слой;
  • 0,6-0,9 – дома современной постройки с новыми стенами и окнами.

Виды и типы теплогенераторов для воздушного отопления

Теплогенераторами называют оборудование, которое обеспечивает прямое получение теплоносителя, подогретого до нужной температуры. Нагрев происходит в процессе сжигания различных видов топлива. Тепловые генераторы – это достойная конкуренция традиционным котлам для отопления дома.

В зависимости от используемого топлива агрегаты воздушного отопления делятся на следующие разновидности:

  1. Газовые тепловые генераторы считаются самой распространенной разновидностью, потому что такое топливо самое доступное, газовые магистрали могут быть очень разветвленными, топливо не нужно транспортировать, загружать в прибор и складировать. Природный газ в нашей стране считается самой дешевой разновидностью топлива. Если сравнивать газ по количеству вредных выбросов, которые выделяются во время сгорания, то их намного меньше, чем у других разновидностей топлива. КПД газового отопительного оборудования самый высокий и составляет 91%. Есть модели с закрытыми и открытыми теплообменниками. Первая разновидность более безопасная, но и более дорогая.
  2. Дизельные генераторы тепла работают на керосине или дизельном топливе. Они различаются по типу форсунки и бывают с капельной подачей и распыляющей. В последнем случае топливо равномерно распылятся в камере сгорания.
  3. Универсальные теплогенераторы могут работать на животных и растительных жирах, отработанном масле или дизтопливе. Эти приборы обычно применяют на производственных предприятиях, которые в технологическом процессе используют масла и жиры. При этом одновременно решается проблема утилизации отработанных масел и жиров. Их мощность немного меньше, чем у предыдущей разновидности. Кроме этого, в процессе сгорания этого топлива постоянно образуются шлаки, нуждающиеся в удалении. Именно поэтому в таких приборах стоит две емкости сгорания, для обеспечения бесперебойной работы во время очищения одной камеры от шлаков.
  4. Твердотопливные генераторы – это конструкция, объединяющая в себе традиционную печь и дизельные либо газовые приборы. В агрегате есть дверца для загрузки топлива и колосники. В качестве топлива используются стружки, щепки, дрова, торф, уголь и другие отходы (например, шелуха гречки). Их КПД доходит до 85%. Габариты этих приборов значительные. Кроме этого, в процессе сгорания топлива образуются отходы.
  5. Вихревые теплогенераторы в процессе работы используют антифриз или воду для преобразования электрической энергии в тепловую.

Конструкция и принцип действия газовых теплогенераторов Теплород

Основные узлы и агрегаты газовых воздухонагревателей

Микропроцессорная система нагревателя управляет всеми режимами работы, а в случае возникновения внештатной ситуации отключает газовый теплогенератор и сообщает о причине остановки. Высокоэффективный теплообменник с камерой сгорания воздухонагревателя изготавливается из жаростойкой нержавеющей стали и имеет большой срок службы, подтвержденный 5 (пятилетней) заводской гарантией. Газовая горелка во всех моделях газовых воздухонагревателей Теплород применяются экономичные и экологичные горелочные устройства ведущих европейских производителей — Lamborghini и F.B.R. (Италия) с регулируемой мощностью и возможностью работы как на природном, так и на сжиженном газе. Высоконапорный вентилятор создает мощный направленный воздушный поток с напором от 200 до 400 Па в зависимости от модели теплогенератора

Основные элементы конструкции газового воздухонагревателя

  1. Корпус
  2. Камера сгорания с теплообменником
  3. Газовая моноблочная горелка
  4. Вентилятор
  5. Дымоотводящий патрубок
  6. Патрубок чистого воздуха
  7. Контур охлаждения корпуса

Схема газового теплогенератора непрямого нагрева «Теплород»

Описание работы газовых воздухонагревателей Теплород:

При включении нагревателя топливо (природный или сжиженный газ) подается в горелочное устройство, где образуется газовоздушная смесь, которая через сопловой узел под давлением распыляется в камеру сгорания теплообменника и воспламеняется с помощью высоковольтных электродов. После розжига горелки происходит предварительный разогрев теплообменника. При достижения теплообменником определенной температуры (заводская настройка 75 град С) происходит запуск основного вентилятора. Вентилятор забирает холодный воздух из окружающего объема (изнутри или снаружи объекта) или приточного воздуховода и прогоняет его по наружному контуру разогретого теплообменника в результате чего нагнетаемый воздушный поток нагревается от контакта со стенками теплообменника и поступает в отапливаемое помещение. Нагрев воздуха происходит за счет передачи тепла, образующегося в процессе горения газовоздушной смеси в герметичной камере сгорания. Формирование пламени и поддержание процесса горения осуществляется в автоматическом режиме с помощью моноблочной газовой горелки. В процессе работы газовых воздухонагревателей образуются продукты сгорания топлива (дымовые газы / выхлопые газы). Благодаря раздельному пластинчатому теплообменнику дымовые газы удаляются за пределы обогреваемого объекта из камеры сгорания через дымоотводящий патрубок и при этом не смешиваются с основным потоком горячего воздуха. Если в процессе работы теплообменник нагревается выше критической температуры автоматически срабатывает защита от перегрева и блок управления теплогенератора отключает горелку. При этом основной вентилятор продолжает работать, выполняя две функции: а) снятие остаточного тепла с теплообменника, то есть, охлаждение; б) нагрев помещения. Как видно из описания, все процессы горения, подачи и нагрева воздуха происходят в автоматическом режиме и контролируются микропроцесссорным блоком управления нагревателя.

Отличительные особенности газовых нагревателей воздуха «Теплород»

Экономичная горелка с регулируемой мощностью надежно работает при минимальном давлении газа 20 мбар (на некоторых моделях 12 мбар). Специальный поворотный фланец позволяет производить работы по техническому обслуживанию, регулировке и ремонту горелки без ее демонтажа с нагревателя

Микропроцессорная система нагревателя управляет всеми режимами работы, а в случае возникновения внештатной ситуации отключает газовую горелку и сообщает о причине остановки. Блок управления осуществляет контроль за параметрами э/сети, правильностью подключения, перегревом камеры сгорания, перегрузкой двигателя вентилятора.

Высокоэффективный теплообменник и камера сгорания изготавливаются из жаростойкой нержавеющей стали и имеют большой срок службы. Теплообменник оснащен специальным люком для качественной очистки внутренних поверхностей от копоти и нагара

Современная конструкция рабочего колеса с изменяемым углом поворота лопаток позволяет присоединять к выходу нагревателя воздуховоды для организации системы распределения воздушного потока (их длина и конфигурация зависят от модели теплогенератора)

Плюсы газового теплогенератора

Газовый теплогенератор имеет ряд весомых преимуществ, выгодно выделяющих  его среди иных:

  • подогрев теплоносителя происходит в результате сгорания самого доступного типа топлива;
  • теплоносителем в данной системе выступает воздух – это делает ее наиболее экономичной и безопасной;
  • оборудование для воздушного отопления работает максимально быстро – за непродолжительное время можно обогреть даже достаточно большое помещение;
  • все системы газового теплогенератора автоматизированы – это значительно упрощает управление и контроль системой;
  • если установить уровень подогрева воздуха на минимальный уровень, это позволит в значительной мере экономить расход топлива;
  • при помощи газового теплогенератора можно не только осуществлять отопление дома – система также прекрасно подходит для вентилирования помещения;
  • минимальная возможность поломки системы, поскольку в ней отсутствуют такие элементы, как вода (вызывает коррозию, способствует прорывам труб, замерзает) и трубы, зато есть воздушники в системе отопления;
  • нет необходимости прокладывать большое количество труб и устанавливать радиаторы – это также значительно снижает себестоимость системы и затраты, необходимые для ее монтажа.

Воздушное газовое отопление частного дома

Из всего этого можно сделать простой вывод – на сегодняшний день газовая воздушная система отопления является наиболее эффективной и экономичной из всех. При выборе воздухонагревателя следует учитывать, что его мощность должна быть на 20% выше, чем мощность используемой горелки.

Расчет системы отопления дома

Расчёт систем отопления частного дома – самое первое, с чего начинается проектирование такой системы. Мы будем говорить с вами о системе воздушного отопления – именно такие системы проектирует и устанавливает наша компания как в частных домах, так и в коммерческих зданиях и производственных помещениях. Отопление воздухом имеет массу преимуществ по сравнению с традиционными системами водяного отопления – более подробно об этом вы можете прочитать здесь.

Для чего необходим предварительный расчет отопления в частном доме? Это требуется для выбора правильной мощности необходимого отопительного оборудования, позволяющей реализовать систему отопления, сбалансировано обеспечивающую теплом соответствующие помещения частного дома. Грамотный выбор оборудования и правильный расчёт мощности системы отопления частного дома позволят рационально компенсировать теплопотери от ограждающих конструкций и притока уличного воздуха на нужды вентиляции. Сами формулы для такого расчета достаточно сложны – поэтому мы предлагаем Вам воспользоваться онлайн расчетом (выше), или заполнив анкету (ниже) – в таком случае расчет произведет наш главный инженер, и эта услуга – совершенно бесплатная.

Как рассчитать отопление частного дома?

С чего начинается такой расчет? Во-первых, требуется определить максимальные теплопотери объекта (в нашем случае – это частный загородный дом) при наихудших погодных условиях (такой расчет ведется с учетом самой холодной пятидневки для данного региона). Рассчитывать систему отопления частного дома на коленке не получится – для этого используют специализированные формулы расчета и программы, позволяющие построить расчет на основе исходных данных о конструкции дома (стен, окон, кровли и т.д.). В результате полученных данных выбирается оборудование, полезная мощность которого должна быть больше или равна рассчитанному значению. В ходе расчёта системы отопления выбирается нужная модель канального воздухонагревателя (обычно это газовый воздухонагреватель, хотя мы можем использовать и другие типы обогревателей – водяной, электрический). Затем вычисляется максимальная производительность обогревателя по воздуху – иными словами, какой объем воздуха вентилятор данного оборудования нагнетает в единицу времени. Следует помнить, что производительность оборудования отличается в зависимости от предусмотренного режима его использования: так, например, при кондиционировании производительность больше, чем при отоплении. Поэтому если в перспективе планируется использовать кондиционер, то за исходное значение нужной производительности необходимо принимать расход воздуха именно в этом режиме – если же нет, то достаточно только значения в режиме отопления.

На следующем этапе расчёт систем воздушного отопления частного дома сводится к правильному определению конфигурации воздухораспределительной системы и расчёту сечений воздуховодов. Для наших систем мы используем бесфланцевые прямоугольные воздуховоды прямоугольного сечения – они просты в сборке, надежны и удобно располагаются в пространстве между конструктивными элементами дома. Поскольку воздушное отопление является низконапорной системой, то при ее построении необходимо учитывать определённые требования, например, минимизировать количество поворотов воздуховода – как магистрального, так и оконечных веток, идущих к решёткам. Статическое сопротивление трассы не должно превышать 100 Па. На основе производительности оборудования и конфигурации воздухораспределительной системы рассчитывается нужное сечение магистрального воздуховода. Количество оконечных веток определяется исходя из количества подающих решёток, необходимых для каждого конкретного помещения дома. В системе воздушного отопления дома обычно используются стандартные подающие решётки размером 250х100 мм с фиксированной пропускной способностью – она вычисляется с учетом минимальной скорости движения воздуха на выходе. Благодаря такой скорости в помещениях дома не ощущается движение воздуха, отсутствуют сквозняки и посторонний шум.

Конечная стоимость отопления частного дома рассчитывается после окончания этапа проектирования на основании спецификации с перечнем устанавливаемого оборудования и элементов системы воздухораспределения, а также дополнительных устройств контроля и автоматики. Чтобы произвести первоначальный расчет стоимости отопления, вы можете воспользоваться анкетой на расчет стоимости системы отопления ниже:

онлайн-калькулятором
