Геотермальные тепловые насосы для отопления дома и их характеристики

Способы получения природной тепловой энергии

Геотермальные тепловые насосы различаются по способу извлечения тепла:

1. Установки, использующие тепло грунтовых вод глубокого залегания, горячих гейзеров и т.д.
2. Системы, в состав которых входит резервуар с антифризом, устанавливаемый в грунте на глубине от 75 метров. Отопление из недр земли обеспечивается за счет естественного нагрева емкости с антифризом; в результате хладагент, проходя через теплообменник, отдает полученное тепло и возвращается в емкость.

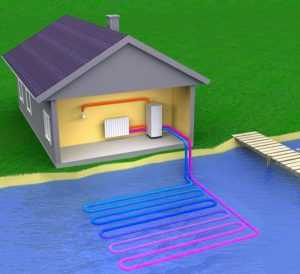

3. Геотермальный контур укладывается по дну водоема, который является естественным аккумулятором тепла. В данном случае нужно учесть, что водоем может полностью промерзнуть в зимнее время.

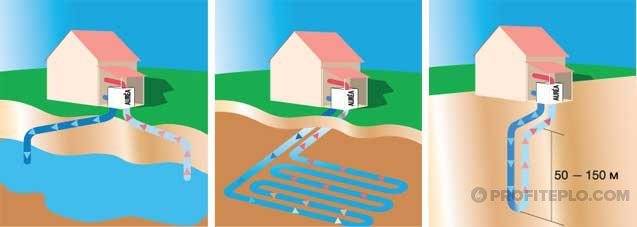

Виды геотермальных тепловых насосов Отопление дома энергией земли требует масштабных работ по монтажу системы, но зато это экологичный способ получить практически бесплатную тепловую энергию. Чтобы отопить дом, потребуются незначительные расходы на электроэнергию, необходимую для функционирования системы.

Преимущества и достоинства тепловых насосов:

1. Экономичная эффективность — на 1 кВт затраченной энергии выдает до 5 кВт тепла. Принцип работы теплового насоса базируется не на производстве, а на переносе (транспортировке) тепловой энергии, то можно утверждать, что его КПД больше единицы. Что за чушь? — скажете Вы.В теме тепловых насосов фигурирует величина — коэффициент преобразования (трансформации) тепла (КПТ). Именно по этому параметру сравнивают между собой агрегаты подобного типа. Его физический смысл – показать отношение полученного количества теплоты к величине, затраченной для этого, энергии. К примеру, при КПТ = 4,8 затраченная насосом электроэнергия в 1кВт позволит получить с его помощью 4,8 кВт тепла безвозмездно, то есть даром от природы.
2. Экологически безвреден и безопасен. В тепловом насосе отсутствуют продукты горения, а его малое энергопотребление меньше «эксплуатирует» электростанции, косвенно снижая вредные выбросы от них. Хладагент, используемый в тепловых насосах, озонобезопасен и не содержит хлоруглеродов.
3. Двунаправленный режим работы (возможность охлаждения -кондиционирования). Тепловой насос может в зимнее время обогревать помещение, а в летнее — охлаждать. Отобранную из помещения «теплоту» можно использовать эффективно, например, подогревать воду в бассейне или в системе ГВС.
4. Безопасность эксплуатации. В принципе работы теплового насоса Вы не рассмотрите опасных процессов. Отсутствие открытого огня и вредных опасных для человека выделений, низкая температура теплоносителей делают тепловой насос «безобидным», но полезным бытовым прибором.
5. Универсальная повсеместность применения. Даже при отсутствии доступных линий электропередач работа компрессора теплового насоса может быть обеспечена дизельным приводом.
6. Монтаж не требует согласований. Недра Земли ниже определенной глубины имеют постоянную положительную температуру, значение которой не зависит от времени года на поверхности. Именно это природное свойство постоянства положительной температуры на глубине позволяет использовать тепловой насос практически в любых средах — не только в земле (мягких грунтах), но и в скальных породах, а также в воде.
7. Полная автоматизация процесса отопления помещения. Простота ухода за оборудованием.
8. Срок окупаемости бурения скважины и установки теплового насоса 2-4 года.
9. Отсутствие необходимости в топливе.

В Советском Союзе был практически бесплатный газ и подводили его к домам бесплатно. Сейчас же средняя стоимость подключения газа коттеджу в Подмосковье составляет от 500000 до 1500000 рублей. Вам придется еще обустроить специальное помещение для газового котла, сделать дымоход и вентиляцию. Пройти согласование в газовой службе и т.д и т.п. Средние сроки подключения газа к дому сейчас в России составляют примерно 5 лет.

Всё это время Вам придется отапливаться электричеством, соляркой или газгольдером. Установка дизельного котла или газгольдера и емкостей для них стоит дорого. Газ для газгольдера и дизельное топливо постоянно дорожают. Отопление дома 300 м2 газгольдером или дизелем стоит 15-25 т.руб в месяц. Отопление электричеством такого же дома обойдется в 25-30 т.р. Во многих случаях подключение газа невозможно или экономически не оправдано.

В развитых странах с дорогими энергоносителями тепловые насосы активно используются уже более 50 лет. В некоторых европейских странах государство субсидирует установку тепловых насосов в частных домах, а административные здания строятся только с геотермальной системой отопления.

Тепловые насосы различаются — По типу используемого вида рассеянного тепла:

1. Грунт-вода (используют закрытые грунтовые контуры или глубокие геотермальные зонды и водяную систему отопления помещения);
2. Вода-вода (используют открытые скважины для забора и сброса грунтовых вод — внешний контур не закольцованный, внутренняя система отопления — водяная);
3. Вода-воздух (использование внешних водяных контуров и системы отопления воздушного типа);

Видео о принципах и результатах эксплуатации

Если вам проще воспринимать наглядную информацию, то этот видеоролик позволит вам своими глазами увидеть, как именно функционирует геотермальная система, а также больше узнать о том, кому и почему этот вид отопления выгоден.

Предлагаем вам посмотреть небольшой видеоролик, в котором владелец горизонтального подпочвенного коллектора, расскажет о своих впечатлениях от его эксплуатации. Кроме того, посмотрев это видео, вы узнаете о текущих расходах, связанных с эксплуатацией системы геотермального отопления.

Каждый владелец частного дома выбирает сам, покупать ли ему услуги ресурсоснабжающих организаций или надеяться только на себя самого. При этом он руководствуется целым списком соображений. Задача, которую мы перед собой поставили, заключается не в том, чтобы подтолкнуть вас к готовому выводу, а в том, чтобы поделиться информацией о вариантах решения стоящей перед вами задачи. опубликовано econet.ru

Расчет мощности геотермального насоса

Показатель прогрева теплоносителя +65 С – это максимальный уровень, который земляной насос выдает при постоянной крайней нагрузке. Оптимальным считается поддержание режима теплоносителя в пределах +45 С.. +50 С, что позволяет подключать станцию к системе теплых полов.

Просчет параметров мощности, длины контура производится с учетом особенностей применения:

1. Чтобы рассчитать необходимую мощность, за основу берется формула – на 1 м2 требуется 0,7 кВт мощности ТН. Получается, что для прогрева дома площадью в 100 м2 нужно покупать насос мощностью 7-8 кВт.
2. Длина контура считается с учетом влажности, рыхлости грунта, точки промерзания. Для получения 1 кВт тепловой мощности потребуется примерно 40-60 м контура, уложенного в землю.
3. Расход энергии определяется по СОР. Для обеспечения работы геотермального насоса нужна электроэнергия, которая запускает насос в работу и обеспечивает нагнетание давления фреона в компрессоре. Насос нужен для циркуляции теплоносителя в первичном контуре. Чем больше показатель СОР, тем меньше электроэнергии требует оборудование.

Принцип действия и составные элементы

Геотермальная система отопления – это сложный инженерный комплекс сооружений, который требует больших материальных и временных затрат, однако при ближайшем рассмотрении выясняется, что будучи один раз установленной, такая схема обогрева полностью способна перекрыть потребность дома площадью до 150 квадратных метров в тепле и горячем водоснабжении. Широкое распространение получают данные системы в западной Европе, где на первом месте стоит забота об экологической чистоте и экономической выгоде.

Рассмотрим принцип работы геотермального отопления и основные его составляющие, для того, чтобы прийти к пониманию – насколько такие системы оправданы в повседневной жизни.

Тепловой насос

Сердце системы. Геотермальное отопление дома своими руками выполнить, возможно, но этот элемент лучше всего приобрести отдельно. Стоит заметить, что прежде чем приступать к закупкам оборудования и материалов необходимо провести тщательный расчёт суммарной ёмкости системы, е отдачи и соотношения этого показателя с тепловым потреблением строения.

Если этого не сделать вовремя – вся дальнейшая работа может пойти прахом. Самые узловые моменты всего комплекса мероприятий – это правильный расчёт ёмкости контуров и закупка соответствующего оборудования.

Тепловой насос состоит из компрессора и редукционного клапана, которые обеспечивают разность потенциалов на отдельных участках контура теплового насоса. Внутри труб находится фреон, который благодаря работе компрессора, получает ускорение, и проходя через клапан ускоряет своё движения. Это приводит к существенному подъёму температуры на участке перед компрессором, именно из этого участка, с помощью теплового обмена, и берётся основное тепло для обогрева помещений и горячего водоснабжения.

Контур является замкнутым и вся его задача состоит в том, чтобы увеличивать естественную температуру теплоносителя поступающего из внешнего контура с семи до пятидесяти пяти градусов по Цельсию. Происходит это, за счёт описанного выше процесса разгона фреона под давление в закрытом контуре с прохождением его через клапан.

Тепловой узел располагают обычно в подвале или цокольном этаже, с температурой внешней среды в пределах пятнадцати градусов выше нуля, это поддерживает его стабильную работу.

Самый важны процесс перед установкой теплового насоса — это проведение всех расчетов правильно, в случае ошибки вся работа может пойти прахом.

Внешний контур

Представляет собой ещё один замкнутый контур, в котором по трубам движется антифриз, перемещаемый с помощью циркуляционного насоса. Основная часть контура находится на глубине до 3 метров под землёй, если речь идёт о горизонтальном исполнении системы, при котором трубы внешнего контура располагают горизонтально на большой плоскости.

Может располагаться также на дне водоёма, но только в регионах, где зимняя температура не опускается ниже нуля.

Описанная выше система требует монтажа на этапе заливки фундамента, что не всегда возможно сделать. В случае, когда необходимо смонтировать геотермальное отопление загородного дома на уже застроенном участке – бурят скважины глубиной от тридцати до ста метров, к слову, отдача тепловой энергии у вертикальных систем существенно выше, но стоимость их на порядок дороже, за счёт привлечения техники для бурения скважин.

Монтаж внешнего контура желательно производить на этапе заливки фундамента, в другом случае это будет более трудоемкий и дорогостоящий процесс.

Внешний контур

Служит уже непосредственно для обогрева внутреннего пространства дома и обеспечения горячего водоснабжения.

Тепло, собранное из грунта, переданное на тепловой насос, разогнанное и увеличенное в его закрытом контуре, передаётся через теплообменник во внутреннюю сеть дома, которая может состоять из тёплых полов, плинтусного отопления, воздушного отопление на водяных коллекторах и других элементах системы.

Выбирать, каким именно образом осуществить геотермальное отопление своими руками стоит, только тщательно изучив местность и условия, в которых предстоит работать данной схеме отопления. Для этого необходимо произвести замеры температуры почвы на участке под дом, в разные периоды в течение зимы, на разных глубинах.

Типы и конструкции

Если Вы решились установить отопление из земли, стоит обратить внимание на разновидности. Виды геотермального отопления отличаются, прежде всего, по типу теплообменника, выбор которого зависит от объективных факторов

От свойств конкретной местности и характеристик участка, где расположен дом, зависит могут использоваться три вида теплообменников.

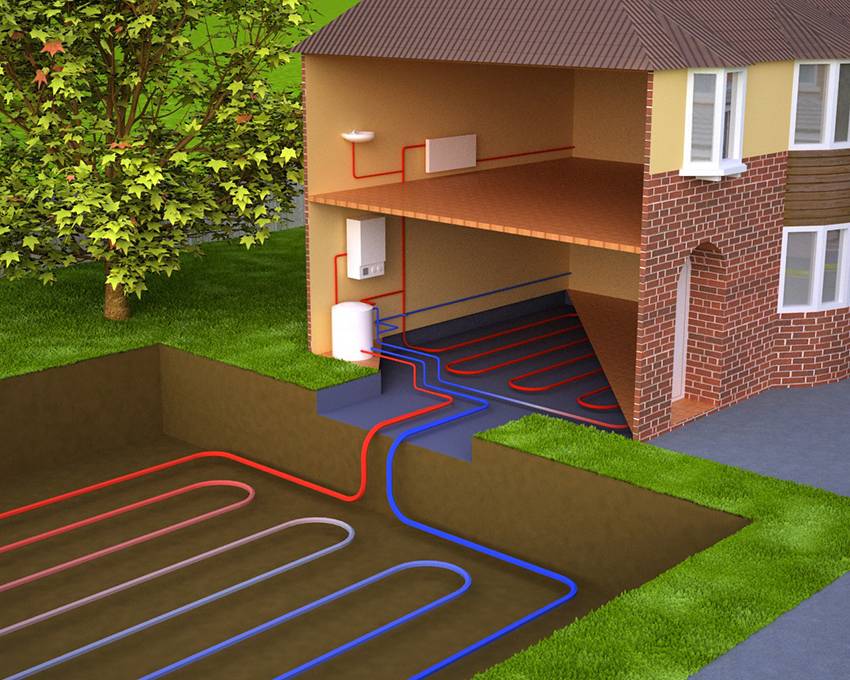

Первый вид представляет собой горизонтальный теплообменник, установка которого предполагает наличие свободного участка земли непосредственно у дома. Так, для отопления дома площадью 100 кв.м понадобится не менее 300 кв.м земли. Нужно уложить трубы в траншеи, имеющие на глубину ниже замерзания грунта.

Ко второму виду относится вертикальный теплообменник, использование которого не требует дополнительной местности и не наносит ущерба ландшафту приусадебной территории. Этот тип предполагает углубление специальных зондов внутрь скважин, созданных с помощью бурильного оборудования и имеющих параметры: глубины 100-150 м, диаметра 100-150 мм.

Третий вид составляют теплообменники, устанавливаемые в воде, что является наиболее экономичным вариантом сравнительно с дорогостоящими технологиями монтажа предыдущих систем. Правда, обязательным условием для установки такого отопления является наличие вблизи (не далее 100 м) водоема.

Как видим, каждый из видов геотермальных систем имеет свои особенности, оказывающие прямое влияние на выбор конкретного варианта. Так, если недалеко от дома расположен водоем, следует отдать предпочтение третьему виду, который считается наиболее выгодным по простоте монтажа и финансовым затратам.

Если возле дома есть достаточно неосвоенной земли, тогда можно установить горизонтальный теплообменник. А вот выбор в пользу вертикального вида потребует от Вас ощутимых денежных затрат и сложных бурильных работ.

Преимущества системы данного типа

Рассмотрим ряд особенностей:

• высокую эффективность, подтверждаемую высоким показателем КПД, и быструю окупаемость затрат;
• неограниченные запасы тепловой энергии земли;
• отсутствие необходимости создания и хранения запасов топлива, как при использовании традиционного отопления;
• автономность работы без контроля и вмешательства со стороны;
• безопасность и экологичность, исключающие использование углеродов и горючих элементов;
• возможность самостоятельного выбора типа системы, покупки ее элементов и монтажа.

Таким образом, отдав предпочтение отопительной системе на основе геотермального теплового насоса, Вы сможете получить неиссякаемый надежный и эффективный источник тепла на многие десятилетия.

Тепло из земли

Большинство систем геотермального отопления получает тепло из земли, накопленное там за период тёплого времени. Для этого трубы, в которых циркулирует низкокипящий теплоноситель, заглубляют в грунт.

При наличии свободной площади на участке применяется горизонтальная укладка, в противном случае внешний контур погружается в вертикально пробуренные скважины.

Горизонтальная укладка

При устройстве горизонтального контура, необходимо учесть глубину промерзания почвы. Для большей части европейской России, Южного и Среднего Урала, части юга Сибири, а также Приморского края эти показатели не превышают 2–2,5 метров. Как правило – эта глубина составляет 0,6–1 метр.

Труба под внешний теплоноситель укладывается в предварительно прорытые траншеи, глубиной 1,5–2,0 метра. К концу холодного сезона температура там не опускается ниже +1– -1°C, что вполне достаточно для образования перепада в 4–5°C.

Это позволяет поддерживать комфортный климат в помещении со значениями 20–25°C. Средняя длина труб составляет около 500 метров и её длины хватает для отопления дома площадью 250–350м².

Расчёт необходимых потребностей в размерах коллектора осуществляется из соотношения 20–25Вт с одного метра трубы. Зная полезную тепловую мощность можно определить длину заглубленного контура. Для вышеприведённого примера, с учётом коэффициентов теплопередачи, размеры трубы составят не менее 300–350 метров.

Объём земляных работ значителен, поэтому целесообразно воспользоваться услугами стороннего траншеекопателя. В случае перекрещивания коллектора со сточной системой, последнюю можно углубить на 30–50 см ниже, нежели основная траншея.

С целью повышения эффективности системы отопления и нехваткой свободной площади устраиваются многоуровневые контуры. То есть применяются несколько рядов, расположенных по высоте на 70–100см друг от друга.

Вертикальная укладка

Такая система используется при ограниченных свободных площадях, но она более эффективна, нежели горизонтальная система. Впрочем, все полезные результаты могут быть сведены на нет более дорогим монтажом. Система может использовать погружные зонды или водозаборные скважины.

Зонды

В грунте выполняются две или более вертикальные скважины, в которые опускаются внешние контуры, — по одной трубе течёт отработанный теплоноситель, по другой, — подогретый теплом земли. Глубина скважин может достигать 40–70 метров.

Эффективный отбор тепла достигает в среднем около 50–55Вт, что почти в 2 раза больше по сравнению с горизонтальным контуром. Но конструкция коллекторов более сложна, например, применяется коаксиальная труба, — это одно изделие меньшего диаметра находится внутри другого.

Необходимо соблюдать герметичность. Все трубы требуется теплоизолировать, система обрастает различной арматурой.

Скважины

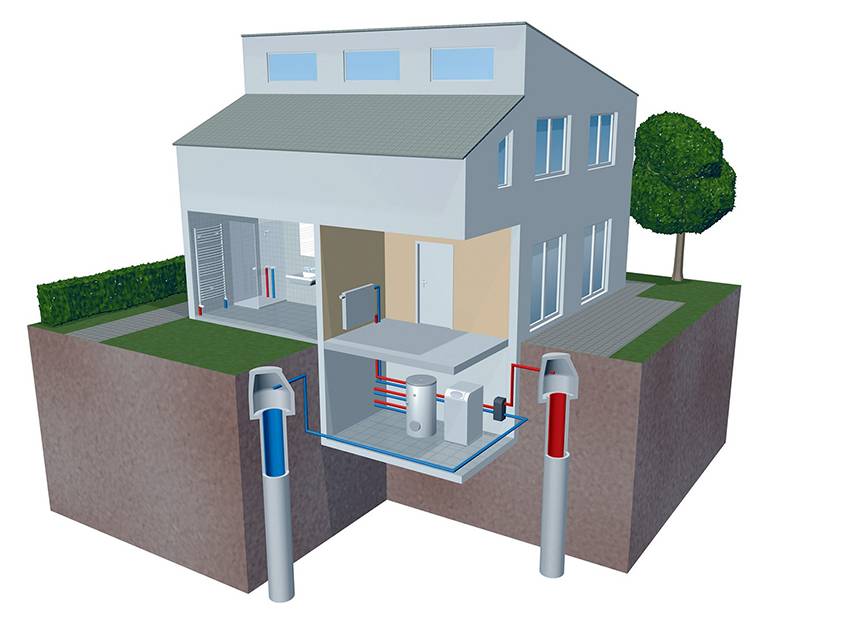

В этом случае используется забор тепла от подземных вод, что значительно повышает тепловую эффективность системы отопления. Это происходит благодаря более высокой температуре влаги и значительному коэффициенту теплообмена.

При такой системе геотермального отопления необходимы минимум две скважины, — одна – заборная, другая – сбросовая. Понадобятся скважинные насосы, и, соответственно, дополнительная энергия для их питания. Кроме этого, с целью предотвращения замораживания воды, целесообразно использовать предохранительный теплообменник.

При выборе этого способа понадобится периодически, — один раз по истечении сезона менять рабочие скважины местами. Для этих целей необходимо запастись ещё одним скважинным насосом.oes here

Большой плюс этой системы – минимальное количество земляных работ и большая теплоотдача.

Повысить эффективную отдачу тепла можно применив солнечные коллекторы, которые нагреваясь в солнечную погоду, могут передавать дополнительное тепловую энергию для нагрева грунта.

Тенденции распространения системы

Широкое использование геотермального оборудования началось в конце восьмидесятых в американских городах, которых особо подверглись кризису.

Поначалу её использовали состоятельные граждане, которые пытались таким образом сэкономить на теплообеспечении дома, но в скором времени установка стала значительно дешевле и ее стоимость смогли позволить американцы беднее.

Через некоторое время на эту систему обогрева перешло преимущественное количество американцев, которые проживают в частных домах.

Эти тенденции вполне понятны, ведь геотермальные установки гораздо безопасней, удобней и экономичней, что явно видно спустя некоторое время.

Геотермальное отопление набирает пользуется спросом у населенияТенденция использования геотермального отопления приобретает массовый характер. Нажмите для увеличения.

Самая распространённая система обогрева – газовая – с каждым годом всё дорожает, ведь запасы топлива уменьшаются и уменьшаются.

Использование торфа, угля или дров приносит слишком много мороки.

Хранение и использование таких аналогов – дело весьма затратное.

К тому же сжигание дров или углей приводит к выделению вредного углекислого газа, и образованию смол и сажи.

Именно поэтому геотермальное отопление дома, установить которое своими руками сможет каждый хозяин, набирает популярность на рынке, развивается.

Создаются университеты, направление которых в том, чтобы улучшить эту систему, разработать наиболее простую и функциональную геотермальную установку, рассчитать, где и на каких глубинах лучше бурить скважину.

Виды геотермальных насосов

Насос типа вода-вода

Есть вариант отопления дома с использованием низкопотенциальной энергии, которая извлекается из грунтовых вод. Технически это может быть реализовано 2 способами.

• В первом случае теплообменник укладывается на дно водоёма. Такое решение является простым, недорогим и не требующим серьёзных земляных работ. Трубы кладутся на дно водоёма кольцами. В ряде случаев для этого нужно получить соответствующее разрешение. В этом случае водоём должен быть расположен на дальше 100 метров от отапливаемого дома. Глубина водоёма должна быть не меньше 3 метров, чтобы он не промерзал полностью;
• Второй вариант подразумевает использование артезианской скважины. В этом случае вода качается из скважины и прогоняется через тепловой насос. В этом случае нужна вторая скважина для сброса отработанной воды. Это необходимо, чтобы поддерживать равновесие и не допускать изменения давления в грунтовых пластах. То есть, потребуется бурение скважин для тепловых насосов. А бурение под тепловые насосы стоит немало. Поэтому второй вариант более дорогостоящий.

Тепловой насос вода-вода

Тепловой насос вода-вода

Насос типа грунт-вода

Эффективность этого вида геотермальных насосов целиком зависит от извлечения тепла из грунта. Вариантов закладки контура теплообменника может быть два. Они отличаются эффективности, трудоёмкости и стоимости.

• Теплообменник горизонтального типа. Контур закладывается на глубину ниже, чем промерзает земля. В этом случае не нужно привлекать сложную буровую технику, разрабатывать сложную проектную документацию и т. п. Трубы с циркулирующим в них теплоносителем закапываются примерно на один метр, чтобы они не промерзали. Длина горизонтального контура должна быть довольно большой. Если вам требуется отапливать дом площадью 220 квадратных метров, то трубы должны быть расположены на площади 600 квадратных метров. Так, что потребуется большая территория рядом с домом;
• Теплообменник вертикального типа. Это тепловой насос с геотермальным зондом. В этом случае требуется бурение скважин. Их диаметр должен быть 150 миллиметров, а глубина 200 метров. В них устанавливаются зонды. К плюсам следует отнести стабильную температуру в скважинах около 18 С. Недостатком является трудоёмкость и дороговизна работ.

Геотермальный насос грунт-вода горизонтального и вертикального типа

Устройство геотермальной отопительной системы

Геотермия (наука о тепловом состоянии Земли) сделала возможным практическое применение тепловой энергии, которую земная кора получает от раскаленной магмы в центре планеты.

Специально разработанный тепловой насос для отопления дома устанавливается на поверхности, а в грунте или на дне водоема монтируется теплообменник. Тепловая энергия «выкачивается» на поверхность и позволяет нагреть теплоноситель в контуре отопления дома или объекта нежилого назначения.

Как происходит процесс обогрева

Геотермальное отопление частного дома — экономически эффективный вариант. Если использовать энергию земли для отопления дома, то на каждый киловатт электроэнергии, необходимой для работы оборудования, приходится от 4 до 6 кВт полезной тепловой энергии, полученной из недр планеты.

В сравнении с функционированием кондиционера увидим, что при его эксплуатации на получение 1 кВт тепловой энергии требуется затратить более 1кВт электроэнергии. Это связано с неизбежными потерями на преобразование одной энергии в другую и т.д.

Отапливать жилой дом за счёт тепловой энергии земных недр очень выгодно, но период окупаемости оборудования и затрат на монтаж займет определенное время.

Использование тепла земли для отопления дома не требует установки традиционного котла для нагрева теплоносителя.

В данном случае система состоит из трех составляющих

• контур нагревания — геотермальный источник тепловой энергии;
• отопительный контур внутри дома — низкотемпературный радиаторный либо напольный;
• насосная станция — тепловой насос для перекачивания в отопительный контур тепловой энергии из контура нагревания в толще грунта или под водой.

Геотермальная система отопления может применяться также для обогрева теплиц, вспомогательных построек, воды в бассейне, садовых дорожек и т.д.

Принцип функционирования

Такое явление, как геотермальное отопление, принцип работы которого напоминает обычный холодильник, только наоборот, — становится все популярнее. Земля сохраняет тепло постоянно, можно нагревать объекты, находящиеся на ее поверхности. Суть в том, что изнутри землю нагревает горячая магма, а сверху благодаря грунту она не промерзает.

И принцип функционирования здесь следующий: сверху ставится тепловой насос, в специальную земляную шахту опускается теплообменник. Грунтовая вода идет через насос и нагревается. Таким образом, тепло, которое получается при этом, используется для промышленных или бытовых целей. Так и работает отопление подземным теплом.

Принципиальная схема работы теплового насоса

Заметим, что главным преимуществом такой системы является то, что при затратах электроэнергии в 1 кВт получаем полезную тепловую энергию в диапазоне от 4 до 6 кВт. Для сравнения, обычный кондиционер не способен преобразовать 1 кВт электроэнергии в 1 кВт тепловой энергии (закон сохранения энергии, т.к. потери при преобразовании одного вида энергии в другую, увы пока никто не отменял). Отопление за счет тепла земли окупится достаточно быстро при правильном подходе к реализации геотермального отопления.

Главные недостатки геотермального отопления

1. Необходимость электрической энергии. Простейшая геотермальная система требует для получения 4 (кВт) тепловой энергии не менее 1 (кВт) электричества.

Забор тепла от грунта не происходит сам по себе. Для теплообмена обязательно и непременно используется насос. Случись что с электросетью, отопительный контур сразу перестанет обеспечивать объект теплом, так как тепловой насос остановится без электропитания.

2. Низкий уровень теплоотдачи. Традиционная горизонтальная система геотермального отопления, которая уходит под землю на глубину 15-30 метров, обеспечивает лишь 40 (Вт) тепловой энергии с каждого погонного метра подземной магистрали.

Для получения 4 (кВт) тепловой энергии нужно задействовать не менее 100 (м) трубопроводного контура. Если же планируется отапливать объект общей площадью 250 (м2) (высота потолка 2,5-3 метра), нужно задействовать систему отопления мощностью не менее 27,5 (кВт). Для работы такого оборудования понадобится минимум 688 метров погонных подземного трубопровода.

Это далеко не все недостатки геотермального теплового насоса.

3. Ограниченная сфера применения. Геотермальное отопление возможно установить далеко не на каждом объекте. К примеру, отапливать отдельную квартиру в многоэтажке или какой-нибудь магазин в центральных районах города точно не получится. Разрабатывать грунт на территории густонаселенных жилмассивов вряд ли кто-то разрешит.

Другое дело, если геотермальное отопление организовывается на территории жилищного объекта из частного сектора или для какого-нибудь предприятия на окраине города.

4. Высокая стоимость установки геотермального отопления. Само оборудование для организации геотермального отопления стоит минимум в 10 раз дороже аналогичной по мощности газовой техники.

Но покупка оборудования является далеко не полной статьей расходов. В сумму установки геотермального отопления нужно дополнительно включить расходы на создание и обустройство подземных коммуникаций. Не нужно забывать и про пусконаладочные работы, а также обслуживание.

Геотермальное отопление обходится очень дорого.

5. Длительная окупаемость. Срок окупаемости среднестатистической геотермальной системы во многом превышает 10-15 лет. Большой срок окупаемости обусловлен высокой стоимостью оборудования и монтажа коммуникаций.

Для сравнения, традиционный бытовой газовый котел мощностью до 12 (кВт) окупается в среднем за 5 лет.

Горизонтальная установка системы, работающей за счет тепла земли

Горизонтальная укладка внешнего контура используется в районах, где земля ежегодно промерзает на определенную глубину. Трубы размещают ниже этого уровня в траншею, протянувшуюся параллельно земле.

Фото 2. Установка геотермальной отопительной системы по горизонтальному принципу. Для подобной конструкции необходим большой котлован.

Циркулируя по прогретой земле, вода нагревается, поступает в тепловой насос, затем нагревает жидкость во внутреннем контуре. Отдав тепло, жидкость возвращается на новый круг по траншее.

В земле прокапывают траншеи, прокладывают трубы. Закончив с внешним контуром, специалист монтирует насос, затем прокладывает внутренний контур.

Важно! Землю, в которой расположены трубы, лучше засеивать овощами и плодовыми кустарниками. Деревья, при наличии, следует пересадить

Преимущество заключается в вариативности создания системы. Она подходит для осваиваемых участков земли, на которых только завершили строительство дома или загородного коттеджа.

Недостатки заключаются в большом объеме работ по прокладыванию труб; в невозможности использования в холодных районах планеты. Горизонтальное геотермальное отопление ограничивает посадку деревьев на участке.

Насосы тепловые типа вода-вода

Это альтернативный вариант применения геотермального насоса, при котором энергия отбирается из воды.

Обустройство контура возможно двумя способами:

1. Погружение теплообменника на дно водоема. Плюсом является отсутствие длительных земляных работ. Петли выкладываются по дну близлежащего источника воды, который расположен не дальше 100 м от дома. Глубина дна должна быть не менее 3 м.

1. Размещение зондов в артезианских скважинах. При прокачке воды из скважины, потоки прогоняются через тепловой насос, сброс жидкости осуществляется во вторую скважину, которая также уравновешивает давление в обводненных пластах.

Упрощенная схема получения энергии из воды объясняет популярность геотермальных насосов типа вода-вода.
