Принцип работы геотермального отопления дома с тепловым насосом

Примерные затраты и окупаемость системы

Выбирая термальное отопление, принцип работы которого уже известен, хозяева должны знать, что потребуются определенные вложения. Марка оборудования подбирается по требованиям пользователя, цена агрегатов зависит от множества факторов, например, мощности.

Аппараты на 4-5 кВт оцениваются от 3000-7000$, на 5-10 кВт стоят 4000-8000$, на 10-15 кВт уже 5000-10000$. Плюс 40-50% от суммы составят расходы на монтажные работы и запуск системы. На выходе получается весьма внушительный объем затрат. Но все они окупятся примерно через 3-5 лет, а потом остаются только счета за электричество, которое будет потреблять тепловой насос.

Тепловой насос воздух-вода: схема

Тепловой насос — оборудование, применяемое для отопления. Устройство собирает тепло из воздуха, перерабатывая в энергию. С её помощью насос греет воду, которая отдает тепло в помещение. Принцип работы насоса воздух-вода заключается в обратном цикле Карно. Устройства способны функционировать пока на улице температура превышает 20—25 градусов ниже нуля.

Фото 1. Схема строения теплового насоса воздух-вода. В данном случае тепло, собранное из воздуха перерабатывается в энергию.

Система состоит из четырех компонентов. По внешнему контуру циркулирует фреон, преобразующийся в пар в испарителе. Далее газ сжимается в компрессоре и переходит в конденсатор. Пар конденсируется в воду, которая возвращается в цикл, а тепло, выделенное в процессе, нагревает воду внутреннего контура. Таким образом, происходит два цикла: циркуляция воды с хладагентом через землю; обогрев помещений через радиаторы.

Теплонасосы типа воздух-вода зависят от внешней температуры. При сильных морозах обогрев работает проблемно, поскольку фреон во внешнем контуре замерзает. Этим обусловлено использование систем в теплых странах, где температура редко падает ниже -10. В подобных районах геотермальное тепло позволяет провести не только отопление, но и горячее водоснабжение.

Если на улице температура упала до предельного уровня работы фреона, система автоматически подключает альтернативное отопление за счет электричества или газа. С повышением температуры и возобновлением работы геотермальной установки, альтернативный источник отключается.

Как сделать геотермальный агрегат своими руками?

Разобравшись, что такое отопление от земли, как работает насос, стоит продумать варианты изготовления оборудования своими руками.

Простых способов два:

• Из холодильника. Мастеру потребуется снять змеевик, расположенный на задней стенке агрегата. Чтобы сделать из змеевика конденсатор, деталь устанавливается в прочную тару из усиленного пластика или металла – главное, чтобы материал переносил пониженные и повышенные температуры. Теперь на всю конструкцию закрепляется компрессор, а в качестве испарителя используется пластиковая бочка. Систему соединить, оснастить схему полипропиленовыми трубами, которые присоединены к отопительной магистрали дома, можно запускать схему в работу.
• Из кондиционера. Тут меняются местами блоки наружный и внутренний. Испаритель не потребуется, он уже встроен во внутренний модуль, а конденсатор для передачи тепловой энергии стоит в наружном модуле. В систему нужно поставить четырехходовой клапан, а для источника тепла используется вода, воздух.

Тепловые насосы продаются в магазине, причем фабричные изделия могут оснащаться дополнительными функциями. Стоят насосы дорого, а учитывая затраты на все элементы контура, следует попытаться сделать насос из холодильника или кондиционера. Иногда мастера разбирают старые кондиционеры, затем из деталей комплектуют стандартные системы с испарителем, компрессором и конденсатором – схема простая, особого опыта не требует и обходится намного дешевле покупного насоса.

Принцип действия тепловых насосов

Принцип работы устройства для обогрева дома основан на том, что вещество (холодильный агент) может отдавать тепловую энергию либо забирать ее в процессе смены состояния. Эта идея заложена в основу функционирования холодильника (из-за этого задняя стенка прибора горячая).

Термонасос для отопления функционирует следующим образом:

1. Поступающий агент охлаждается на 5 градусов в испарительном отделе на основании энергии от носителя тепла.
2. Охлажденный агент поступает в компрессор, который в результате работы сжимает и нагревает его.
3. Уже горячий газ попадает в отсек для теплообмена, в котором он отдает собственное тепло отопительной системе.
4. Сконденсированный хладагент возвращается к старту цикла.

Устройство

Тепловой насос для отопления дома состоит из нескольких основных контурных элементов:

• контур с теплоносителем, который перемещает энергию от теплоисточника;
• контур с фреоном, который периодически испаряется, забирая тепловую энергию с первого контура, и снова оседает конденсатом, передавая тепло третьему;
• контур, где циркулирует жидкость, являющаяся переносчиком тепла для отопления.

Эксплуатация термо насоса для отопления дома является выгодной с финансовой точки зрения. Причина этого в том, что устройство не требует высокой мощности (соответственно, расход электричества не больше, чем у стандартного бытового прибора), однако при этом производится в 4 раза больше тепла по сравнению с потребляемой электроэнергии.

Также не требуется создавать отдельную линию проводки для подключения насоса.

Плюсы и минусы

Перед принятием решения, использовать тепловой насос или нет, следует ознакомиться с достоинствами и недостатками его работы. К главным плюсам теплового насоса относится:

• небольшой расход электричества на отопление дома;
• отсутствие необходимости регулярного осмотра и технического обслуживания, что делает затраты на эксплуатацию теплового насоса для отопления минимальными;
• допускается монтаж в любой местности. Насос может работать с такими источниками тепловой энергии, как воздух, почва и вода. Поэтому появляется возможность его установки практически в любое место, где планируется строительство дома. А в условиях отдаленности от газовой магистрали, устройство является самым подходящим методом обогрева. Даже если отсутствует электричество, функционирование компрессора можно обеспечить при помощи привода на основе бензина или дизеля;
• отопление дома осуществляется в автоматическом режиме. Не требуется добавлять топливо или проводить иные манипуляции, как, например, в случае с котельным оборудованием;
• отсутствие загрязнения окружающей среды вредными газами и веществами. Все применяемые холодильные агенты полностью безопасны и экологически пригодны;
• пожаробезопасность. Жителям дома никогда не будет угрожать взрыв или повреждение вследствие перегрева теплового насоса;
• возможность эксплуатации даже при условиях холодной зимы (до -15 градусов);
• качественный тепловой насос для отопления дома может служить до 50 лет. Замена компрессора требуется лишь раз в 20 лет.

Тепловой Насос ВЫГОДЕН или НЕТ?.. Кому не Стоит Покупать Тепловой Насос? (РАЗБОР)

Смотрите это видео на YouTube

Плюсы и минусы

Как и любое устройство, тепловые насосы имеют определенные недостатки:

1. Если температура окружающей среды опускается ниже 15 градусов, то насос работать не сможет. В таком случае потребуется монтаж второго теплоисточника. При очень низких температурных значениях включается котел, генератор или электрический обогреватель;
2. Высокая стоимость оборудования. Оно будет стоить примерно 350 000-700 000 рублей, еще такую же сумму придется потратить на создание геотермальной станции и установку устройства. Дополнительные монтажные работы не требуются только для теплового насоса, использующего воздух в качестве теплового источника;
3. Лучше всего устанавливать тепловой насос в сочетании с теплым полом или вентиляторными конвекторами, однако в старых зданиях потребуется перепланировка и возможно даже капитальный ремонт, что повлечет дополнительные затраты времени и средств. Если частный дом строится с нуля, такая проблема отсутствует;
4. При работе теплового насоса температура грунта, расположенного вокруг трубопровода с теплоносителем, снижается. Это становится причиной гибели некоторых микроорганизмов, участвующих в функционировании окружающей среды. Таким образом, некоторый ущерб экологии все же наносится, однако он существенно меньше урона от газо- или нефтедобычи.

Монтаж системы

Геотермальное отопление загородного дома на этапе обустройства требует солидных денежных вложений. Высокая итоговая стоимость системы во многом обусловлена большим объемом земельных работ, связанных с монтажом контура нагревания.

С течением времени финансовые затраты окупаются, поскольку используемая в отопительный сезон тепловая энергия извлекается из земных глубин с минимальными затратами электроэнергии.

Монтаж горизонтального теплообменника геотермальной системы отопления

Для обеспечения отопления дома теплом земли необходим монтаж системы

• основная часть должна располагаться под землей или на дне водоема;
• в самом доме устанавливается только достаточно компактное оборудование и прокладывается контур радиаторного или напольного отопления. Оборудование, расположенное внутри дома, позволяет регулировать уровень нагрева теплоносителя.

Как выглядит геотермальное оборудование в доме При проектировании отопления за счет тепла земли, необходимо определиться с вариантом монтажа рабочего контура и типом коллектора.

Различают два типа коллекторов

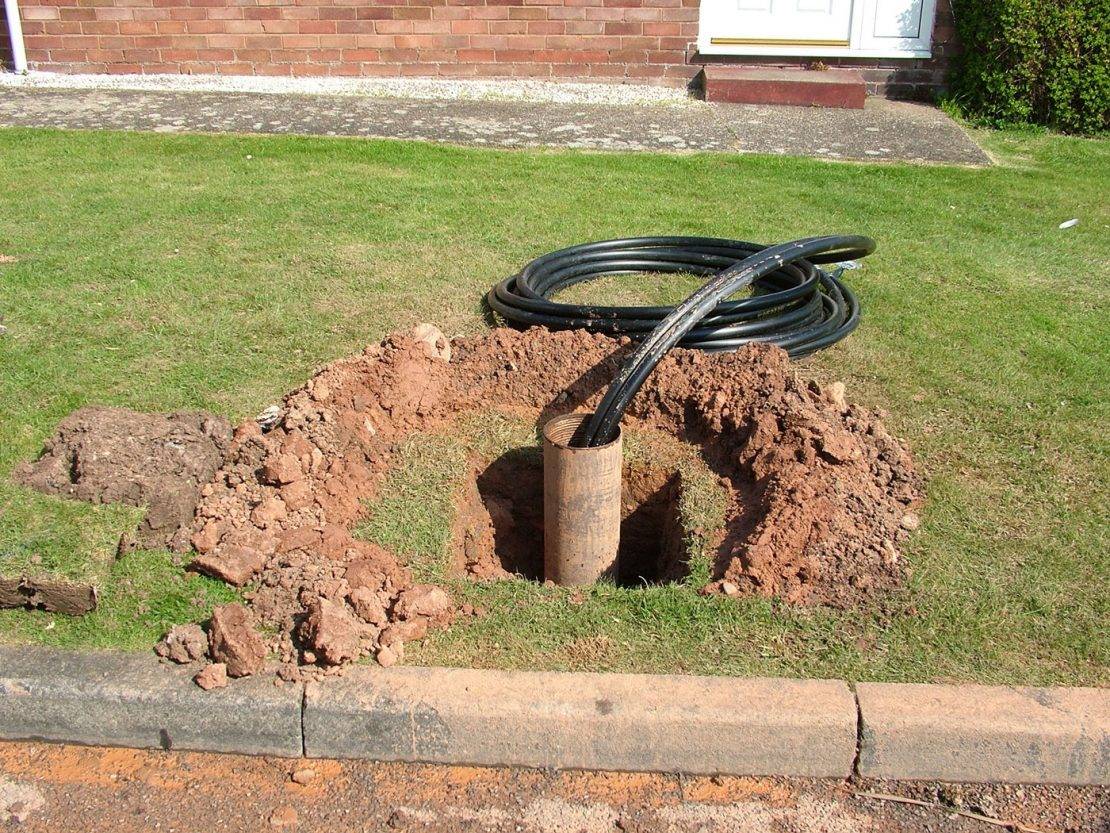

1. Вертикальный — погружается в грунт на несколько десятков метров. Для этого на небольшом расстоянии от дома требуется пробурить некоторое количество скважин. В скважины погружается контур (самый надежный вариант — трубы из сшитого полиэтилена).
2. Недостатки: Большие финансовые затраты на бурение в грунте нескольких скважин глубиной от 50 метров.

   Преимущества: Подземное расположение труб на глубине, где температура грунта отличается стабильностью, обеспечивает высокую эффективность работы системы. Кроме того, вертикальный коллектор занимает небольшую площадь земельного участка.

3. Горизонтальный. Использование такого коллектора допускается в регионах с теплым и умеренным климатом, так как глубина промерзания грунта не должна превышать 1,5 метров.
4. Недостатки: Необходимость использования большой площади участка (основной недостаток). Этот участок земли после укладки контура невозможно использовать под сад или огород, так как система работает с выделением холода при транспортировке хладагента, из-за чего корни растений будут перемерзать.

   Преимущества: Более дешевые земельные работы, которые можно даже выполнить своими силами.

Горизонтальный и вертикальный тип коллектора Геотермальную энергию можно добывать, если уложить на дне непромерзающего водоема горизонтальный геотермический контур. Однако, это сложно осуществить на практике: водоем может быть расположен за пределами частной территории и тогда установку теплообменника нужно будет согласовывать. Расстояние от отапливаемого объекта до водоема должно составлять не более 100 метров.

Варианты расположения теплообменников

Различается геотермальное отопление за счет тепла земли по расположению оборудования. Теплообменник может устанавливаться вертикально и горизонтально. При горизонтальном монтаже выкладка осуществляется в котлован или на дно водоема, укладка в форме змеевика. Вертикальный монтаж теплообменников – это установка оборудования в шахтах или скважинах.

Рассмотрим подробнее оба варианта:

1. Вертикальное размещение требует заглубления на 50-100 метров, где круглогодичная температура грунта не бывает ниже +10 С. Для установки теплообменника пробуриваются скважины, где формируется внешний контур системы. Глубина шурфа может достигать 200 м, параметры скважины будут зависеть от индивидуальных геологических показателей местности. Срок службы системы от 100 лет. Если вертикальное размещение предполагает отбор тепла у воды, то бурятся 2 водоносные скважины, из дебитовой забирается жидкость, которая после отработки в системе отопления сливается во вторую, приемную скважину.
2. При горизонтальном размещении коллектора будет много земляных работ, причем сначала требуется выяснить точку промерзания грунта. Трубопроводы выкладываются ниже точки промерзания, для чего выкапываются траншеи. Площадь обработки грунта для формирования системы велика, например, для дома в 250 м2 нужно задействовать примерно 600 м2 теплообменника, то есть 6 соток.

Оборудование для обустройства геотермального отопления

Геотермальное оборудование для глубинной отопительной системы позволяет аккумулировать извлеченную из окружающей среды тепловую энергию и передавать ее теплоносителю в отопительном контуре.

Список оборудования для обогрева с помощью тепла земли включает

• Испаритель. Устройство располагают на глубине, и оно служит для поглощения находящейся в геотермальных водах или грунте тепловой энергии.
• Конденсатор. Позволяет довести температуру антифриза до необходимой для функционирования системы величины.
• Тепловой насос. Обеспечивает циркуляцию антифриза в контуре нагревания, контролирует работу геотермальной установки.
• Буферный бак — емкость для сбора нагретого антифриза. Позволяет передавать тепловую энергию земных недр теплоносителю. Бак, через который проходит теплоноситель, оборудован теплообменником в виде змеевика. По нему, отдавая тепло, движется нагретый антифриз.

Схема устройства теплового насоса

Затраты и перспективы окупаемости

Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя. Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.

В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца

Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:

• на 4-5 кВт – 3000-7000 условных единиц;
• на 5-10 кВт – 4000-8000 условных единиц;
• на 10-15 кВт – 5000-10000 условных единиц.

Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной. Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!

Принцип геотермального отопления

Геотермальная установка работает в автономном режиме, четко регулируя при этом необходимую в помещении температуру. Принцип, заложенный в основу ее работы, одинаков для всех установок, поэтому он независим от различных производителей комплектующих элементов. Основная работа возлагается на специальные насосы, которые могут иметь некоторые отличия между собой по дизайнерскому решению, разновидностям, но при этом коэффициентные данные по производительности тепла у всех них аналогичны. Что касается используемой энергии, то геотермальная система успешно работает с различными видами энергии земли. Состоит система из двух контуров, а именно:

• внутреннего;
• внешнего.

Первый из упомянутых представлен привычной для многих отопительной установкой из соединения труб и радиаторных элементов. Внешний контур — это габаритный теплообменник, который монтируется под толщей земли или же в водном массиве. Внутри по нему циркулирует особая жидкость с добавлением антифриза, иногда еще его заполняют обычной водой. Теплоноситель набирает температуру окружающей среды, и уже прогретый поступает далее в геотермальный насос. Накопленное таким образом тепло передается далее внутреннему контуру. Это позволяет прогревать воду в радиаторных элементах и трубах по дому.

Способы работы системы

Это эффективная и экологичная система – термальное отопление, принцип работы ее может протекать в трех основных способах:

1. Используется тепловая энергия глубоких грунтовых вод. Такая вода – высокой температуры, тепловой насос ее поднимает и нагревает. Далее вода идет через теплообменник, отдавая основную часть своей энергии.
2. Данный способ требует от владельцев дополнительных расходов. В глубину грунта от 75 м и ниже спускают резервуар, в котором находится антифриз. Он нагревается и при помощи теплового насоса поднимается к теплообменнику. После того, как тепло отдается теплообменнику, антифриз идет обратно в резервуар.
3. А для третьего способа работы системы вообще не требуется оборудовать грунтовую шахту. Такое отопление из земли подойдет для обогрева зданий, имеющих выход на водоем. Так, по дну водоема от теплообменника ставятся зонды горизонтального типа и преобразовывают тепло воды на дне.

Виды тепловых насосов

Перспективы развития геотермальных конструкций

Всего 25 лет назад в Европе для обогрева жилищ использовали тепло земли 25 млн. домовладельцев, сегодня эта цифра выросла в несколько раз. Это доказывает рентабельность геотермальных систем, окупаемых за несколько лет. К тому же правительства многих стран дотируют домовладельцев, пожелавших использовать энергию земли. В России такие конструкции распространены мало, что связано с большими изначальными затратами. Однако перспективы есть: с развитием конкуренции стоимость тепловых насосов будет уменьшаться, что приведет к удешевлению геотермального отопления. Но лучший вариант – государственная или хотя бы региональная поддержка. Особенно, если учитывать экологическую значимость подобного способа обогрева жилищ.

Геотермальное отопление по стоимости расходов на 2020 год и удобству эксплуатации, приравнивается к отоплению магистральным газом, при этом полностью взрывобезопасно и устанавливается за пару недель. Все остальные способы отопления либо существенно дороже, либо требуют больших ежедневных трудозатрат. Тенденции удорожания энергоносителей в обозримом будущем приведут к выравниванию российских цен с ценами для европейских потребителей. Разговоры об окупаемости в основном ведутся конкурентами по цеху, они не учитывают удобство такого способа отопления и инфляцию.

Сегодня условный потребитель зарабатывает достаточно денег, чтобы не замечать высокую стоимость обогрева своего жилища, но со временем, все может измениться.
Так как мысли о загородном доме возникают у населения нашей страны старше 40 лет, то инвестиции в отопление ТН можно рассматривать как вложения в личный пенсионный фонд. Потратиться на инсталляцию один раз и в последующем получать на 1 кВт электроэнергии 4-5 кВт тепла.

Виды геотермальных установок

Различается всего три типа установок:

• Земля-вода. Тепловая энергия забирается из грунта с помощью зондов, накапливается в коллекторе и передается в систему отопления с жидким теплоносителем. Такая схема считается оптимальной для применения в жилых домах.
• Вода-вода. Здесь энергия тепла добывается из воды, для чего требуется источник в виде пруда, реки, озера. Профессионалы считают, что такое геотермальное отопление дома по принципу работы считается самым стабильным по показателям температуры.
• Воздух-воздух. Это системы, напоминающие кондиционер и использующие в качестве источника бесплатный и доступный ресурс – воздух. Для работы схемы нужны вентиляторы, испарители, соединенные в одну схему.

Цены и производители

Примерная средне рыночная стоимость оборудования и его установки составляет:

Горизонтальный коллектор:

• Насос – 4500$;
• монтаж — 2500$;
• стоимость эксплуатации — 350$ в год.

Геотермальный зонд:

• Насос – 4500$;
• монтаж — 4500$;
• стоимость эксплуатации — 320$ в год.

Воздушный — для дома:

• Насос – 6500$;
• монтаж — 400$;
• стоимость эксплуатации — 480$ в год.

Насос для дома «вода-вода»:

• Тепловой насос – 4500$;
• монтаж — 3500$;
• стоимость эксплуатации — 280$ в год.

Приведенные цены не окончательны. Конечная стоимость будет зависеть от страны и компании-производителя устройства, типа местности, климатических особенностей, цены бурения, строительных условий и т.д. Например, цена воздушного насоса от российского производителя составит около 7000$, а от зарубежного – 13000$.

Также не нужно забывать о стоимости электроэнергии. Несмотря на то, что оборудование не потребляет много электричества, эти расходы непременно следует учитывать при составлении общей сметы и планировании бюджета.

Самостоятельная установка геотермальной отопительной системы

Тот, кто решиться произвести монтаж геотермального отопления самостоятельно, должен понимать, что это потребует от вас одноразового, но достаточно крупного денежного вложения.

Со временем это инвестирование окупиться, ведь вы строите себе жильё не на день и даже не на год. К тому же, цена на электроотопление и газ возрастают с каждым днём, а вот система геотермального отопления позволит вам не зависеть от этих постоянных скачков цены.

Внутри помещения устанавливаются отопительные элементы, которые ничуть не отличаются от обычного водяного отопления. Дом также будет обогреваться батареями и радиаторами, тепло к которым будет подаваться по трубам.

Основная часть устройства будет скрываться под землёй. Речь идёт о скважине и теплообменнике. В доме нужно будет лишь установить теплогенерирующий прибор, который занимает места, не больше обычной стиральной машинки.

На нём вы сможете регулировать температуру и подачу тепла. Монтаж самой отопительной системы в доме, разветвления труб и радиаторов выполняется как обычно.

В частных домах или небольших зданиях принято выводить генератор геотермальной отопительной системы в подвал или отдельное помещение.

Функциональные особенности отопительной системы

Характерно то, что в летнее время геотермальный отопление может выполнять роль кондиционера. Для этого следует запустить обратный механизм, во время которого теплообменник будет принимать охлаждающую энергию.

Несколько исторических фактов

Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы. Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.

При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом.

Например, в Швеции активно используют воду Балтийского моря, температура которой составляет + 4 градуса. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне. В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.

Установка горизонтальных аккумуляторов

Если по тем или иным причинам вертикальная скважинная организация геотермального контура на участке не реализуема, то можно организовать горизонтальный монтаж тепловых приемников. Потребуется площадка с минимальными размерами 15х15 м, с которой снимается слой грунта глубиной 50 см. Далее на изолированной поверхности укладываются аналоги вышеупомянутых зондов. Например, горизонтальное геотермальное отопление дома может быть устроено посредством электротехнических матов или теплообменных труб. Конфигурации расположения контуров тоже могут отличаться, но специалисты для большего энергетического эффекта рекомендуют укладывать коммуникации «змейкой» или спиралью.
