Принцип монтажа и порядок укладки
Рассмотрим, как происходит укладка инфракрасного теплого пола под линолеум.
Способ укладки нагревателя сравнительно прост.
Рассмотрим порядок действий по монтажу теплого пола под линолеум:
«Грязные работы». Начать лучше со штробления на стене каналов под проводку для терморегулятора (пыль и грязь на боле поздних этапах будет ни к чему).
Подготовить основание. Под плёнкой не должно быть неровностей, трещин, вмятин и мусора. Бетонное основание выравнивается, на деревянный пол можно положить фанеру или ОСБ.
На бетонный пол обязательно стелется теплоизоляция. ОСБ или фанера – отчасти выполняют и эту функцию, но слой дешёвого пенофола не повредит (только без алюминиевого слоя).
Термодатчик располагается поближе к терморегулятору, в углублении подложки.
Плёнка. Согласно схеме укладываются листы плёнки. Стороной с медными полосами – вниз. Контакты разворачиваются в сторону стены с терморегулятором. Резать плёнку можно только по линиям, обозначенным производителем (тёмные полосы резать нельзя). Получившаяся кромка изолируется специальной лентой. Край плёнки, противоположный от места подключения, изолируется битумной лентой. Полосы между собой укладываются на небольшом расстоянии (примерно по 5 мм), приклеиваются к подложке скотчем.
Подключение. В комплектах есть медные клеммы, их последовательно подключают к медным полосам плёнки. Аккуратно и точно клеммы прижимают пассатижами. Они должны продавить верхний слой, но не повредить жилу. Места стыков обрабатываются битумной изолентой.
По инструкции подключается терморегулятор и датчик. Можно включать их напрямую в розетку, но отдельный автомат позволит обезопасить пол.
Пробный пуск
Обращать внимание нужно на то, прогреваются ли все секции равномерно, тестером проверяется качество изоляции. После удачного запуска пол обесточивается и можно стелить финишное покрытие.
Защитный слой
Слой фанеры защитит и плёнку от повреждений, и линолеум от усадки. Если есть возможность, лучше подбирать листы так, чтобы стыки совпадали со стыками на плёнке.
Линолеум. Нельзя стелить материал в тот же день, как его раскатали из рулона. На фанерную основу его раскладывают и дают несколько дней на разглаживание. После чего отрезается лишнее, а края придавливаются плинтусами. В больших помещениях этого может быть не достаточно, и линолеум приклеивается к основе двусторонним скотчем или мастикой.
1 этап – разработка проекта и расчет
Важная особенность монтажа инфракрасного пленочного пола
состоит в том, что он не монтируется под мебель. Таким образом, приступая к
расчету необходимого количества материала и определяясь с местом укладки пленки
нужно вычесть ту площадь, под которую пленка не будет уложена.
Примечание. Чтобы система считалась эффективной, пленка
должна покрывать не менее 80% поверхности помещения в случае, если пленочный
пол будет основной системой отопления дома/квартиры и не менее 40%, если
вспомогательной (альтернативной, дополнительной).
Расчет инфракрасного пленочного теплого пола
Формула:
расчет общей площади помещения: Sп=a*b*2;
расчет площади обогрева Sоб = Sп – (Х, Y, Z)
Где,
Sп – общая площадь помещения м.кв.;
а,b – длина и ширина помещения, м;
Sоб – площадь обогрева, м.кв.;
Х, Y, Z – неподвижные и/или низкостоящие предметы интерьера
(мебель, бытовая техника и т.п.).
Примечание. Расчет обогреваемой площади производится с
учетом того, что ИК-пленка укладывается не ближе чем на 100 мм к любой
вертикальной (смежной) поверхности или объекта.
После расчета отапливаемой площади нужно рассчитать
достаточную мощность системы. Следует знать, что диапазон мощности
нагревательной пленки составляет 150-220 Вт/м.кв.
Расчет энергопотребления инфракрасного теплого пола
Показатель потребления энергии для пленочного пола можно
вычислить по формуле: Э=Sп*k*Т
Где, Э – энергопотребление, Вт/час;
Sп – общая площадь помещения м.кв.;
k – коэффициент пересчета (зависит от установленной
температуры, если система включена на 40% – коэффициент составит 0,4);
Т – тепловая мощность пол.
Затраты на отопление инфракрасным полом легко рассчитать,
зная тариф на электроэнергию в конкретном регионе.
Расчет мощности инфракрасного теплого пола
Возможна ситуация, когда площадь помещения достаточно
большая и для монтажа системы пленочного отопления необходимо использовать
несколько комплектов инфракрасной пленки – в этом случае их мощность
суммируется. P общ. = Р1 +Р2+…+ Pi,
Если использовалась часть комплекта, расчет производится по
формуле:
Р общ.= 110·L
Где,
P общ – общая мощность пленочного пола, Вт;
P1…Pi – мощность отдельно взятого комплекта пленки, Вт.
L – длина инфракрасной пленки, которая используется при
монтаже;
110 – коэффициент пересчета мощности пленочного пола.
Расчет количества терморегуляторов и место их установки
Функция терморегулятора для инфракрасного теплого пола –
регулировать уровень отопления.
Что касается количества, то следует знать, что при
подключении нескольких комплектов пленочного пола необходимо устанавливать
несколько терморегуляторов, ведь потребляемая мощность теплого пола
суммируется.
Устанавливать терморегулятор желательно на высоте не менее
150-200 мм. над уровнем чистового покрытия, а для комфортного пользования на
высоте около метра (высота розеток). Второй вариант возможен, если установка
системы теплый пол инфракрасный производится до выполнения ремонтных работ.
Совет. Терморегулятор располагают на стене, которая
расположена перпендикулярно направлению укладки полос. Такой прием позволит
уменьшить длину провода.
Крепится терморегулятор рядом с электропроводкой скрытым или
наружным способом.
При превышении допустимой нагрузки на терморегулятор
используется два варианта подключения:
зонирование и подключение каждой зоны к своему терморегулятору;
включение в схему твердотельного реле или магнитного
пускателя. В этом случае, система будет управляться одним реле. Такое
подключение требует определенных знаний, что требует привлечения электрика.
Схема укладки инфракрасной пленки для теплого пола включает
в себя указание направления размещения полос. Производители и мастера
рекомендуют укладывать пленку вдоль более длинной из сторон, это сократит
количество разрезаний нагревательной пленки на поворотах.
Правила размещения (укладки) инфракрасной пленки пола:
первый ряд пленки следует размещать не ближе чем 100 мм. к
стене (или к другому объекту), но не дальше 400 мм;
шаг линии отреза пленки – 250 мм. Резать пленку в других
местах запрещено;
расстояние между соседними полосами пленки – не менее 10
мм.;
предельно допустимая длина полосы пола – 8 000 мм.
Проект инфракрасного пленочного теплого пола должен
содержать:
расчет полезной площади;
расчет мощности системы;
место установки терморегулятора (и их количество, при
монтаже теплого пола в большом помещении);
направление укладки полос пленки;
количество полос (зависит от ширины пленки).
Итогом проектирования должна стать схема монтажа, которая
необходима как для выполнения монтажных работ, так и для дальнейшей
эксплуатации и ремонта.
Подключение системы
После того как теплые полы электрические под линолеум уложены необходимо подключить их к электросети:
- На стену монтируется терморегулятор. Он должен находиться в легкодоступном месте, но так чтобы до него не могли дотянуться дети.
- К термопленке подводятся провода питания. Для обеспечения ровной поверхности их можно убрать в плинтуса имеющие кабель-канал, в штробу или пластмассовый короб.
- Затем провода подсоединяются к термостату в соответствии с прилагаемой к нему схемой подключения.
- Под пленку устанавливается термодатчик, необходимый для измерения температуры нагрева, и подсоединяется к терморегулятору.
- Все провода питания, которые подходят к термопленке, следует обжать в контактном зажиме. Токопроводящая жила в диаметре должна быть больше 3 мм. В случае использования проводов тоньше данного значения в месте контакта с зажимом их следует загнуть в два слоя.
- На медный контакт термопленки устанавливается контактный зажим, который затем нужно плотно зажать при помощи пассатижей. Подключать контакт напрямую, не применяя данный зажим, запрещается.
- Чтобы поверхность пола оставалась ровной, необходимо вырезать подложку под контактами и термодатчиком.
- Места отреза пленки необходимо заизолировать специальным материалом. Также с обеих сторон закрываются изоляцией на основе битума подсоединенные оголенные провода.
- Чтобы во время ходьбы нагревательная пленка не смещалась ее необходимо зафиксировать к полу двухсторонним скотчем.
- Терморегулятор подключается к электросети. Проводится проверка системы на работоспособность. В целях безопасности и для удобства его следует подключать к электросети через отдельный автомат. Тестирование проводится при температуре нагрева не более 30°С. Проверять нужно каждый лист.
- После окончания установки инфракрасного теплого пола на него укладывается гидроизоляционный материал, как правило, это полиэтиленовая пленка. Ее следует укладывать внахлест примерно на 20 см и зафиксировать скотчем.
Технология укладки пленочного теплого пола
Монтаж инфракрасного теплого пола под линолеум проводится по стандартной технологии, включающей монтаж, подключение к сети, подсоединение пленки к терморегулятору. Инструкция подробно расписана здесь.
Для желающих выполнить работы своими руками, приведем технологию монтажа.
Монтаж
Пошаговый алгоритм выполнения монтажных работ следующий:
в соответствии с длиной помещения пленка режется в размер по обозначенным полосам
Резать нужно очень аккуратно и осторожно, чтобы не повредить токопроводящую медную полосу или излучающую ИК-лучи, карбоновую;. Пленка режется по отметке.
Пленка режется по отметке.
свободные, не подключенные к проводке, медные контакты заделываются битумным скотчем (из можно найти в составе комплекта), который должен их закрыть. Для этого отрезанным кусочком скотча охватывают пленку с двух сторон и сильно сжимают;
Изоляция освободившегося контакта.
- пленка настилается на утеплитель по ранее разработанной схеме, после чего крепится к фольге скотчем. Укладывать нужно медной полосой вниз;
- подключается клемма-клипса. Для этого один лепесток клеммы вводится между слоями пленки на медную полосу и обжимается пассатижами;
К токоприводящей полосе подсоединяется клемма.
Лепестки обжимаются.
концы подводящих проводов зачищаются специальными пассатижами от изоляции, после чего подключаются к клемме. Зажим производится пассатижами;
Провода подключаются к клемме.
оголенные места изолируются двумя полосками битумного скотча — накладываются с двух сторон и плотно сжимаются. Для полной герметичности изоляции пузырьки воздуха, оставшиеся между скотчем, удаляются;
Изоляция мест подключения электроэнергии.
Пленка поднимается, с обратной стороны заводится термодатчик.
Датчик крепится скотчем к пленке.
- под штатную проводку датчика в утеплителе (подложке) делается разрез, куда и прячутся провода;
- пленка повторно крепится к фольге;
- под клеммы и подводящие провода вырезаются небольшие углубления — они не должны быть выше пленки;
- спрятанные клеммы и провода проклеиваются металлизированным скотчем.
Подключение к электросети
Подключение инфракрасной пленки к розетке категорически запрещается. Поэтому подача напряжения на карбоновые полосы проводится через терморегулятор. Его нужно запитать через УЗО (устройство защитного отключения), известный в народе, как полуавтомат. Провода должны быть цельными от УЗО до терморегулятора. Никаких скруток, наращиваний и т.д. — возможен перегрев из-за плохого контакта.
Обязательно должно быть заземление, т.к. при пробое пленки напряжение сразу же попадает на фольгу. А это чревато неприятными последствиями. Принципиальная схема подключения приведена на схеме ниже.
Принципиальная схема подключения к сети, где:
- красный провод — плюс;
- голубой — минус;
- зеленый — земля.
Подключение терморегулятора
Регулирование температуры помещения производится с помощью терморегулятора. Поэтому к нему, помимо питающих инфракрасную пленку проводов подключается штатная проводка датчика температуры, который нельзя самостоятельно удлинять — искажаются данные термометра. Порядок и схема подключения у разных производителей может отличаться. Поэтому отсылаем читателей к инструкции производителя, которая всегда прилагается к терморегулятору.
Сама пленка может подключаться с одной стороны, с пересечением проводов, и с двух, когда проводка не накладывается друг на друга. Несомненный плюс второго методы — полностью исключается нагрев изоляции в месте пересечения с последующим замыканием проводов. Минус — нужно больше питающего провода.
Схема одностороннего подключения с пересечением проводов.
Двухсторонняя схема подключения.
Виды подложек
Чтобы выполнить утепление пола под линолеум сначала нужно выбрать подложку. Существует несколько видов такого материала. Вот самые популярные:
- пробковая;
- джутовая;
- льняная.
Рассмотрим каждую отдельно.
Подложка из пробки изготавливается из спрессованной измельченной коры пробкового дуба. Выпускается такой утеплитель в рулонах. К достоинствам данного материала относятся:
- экологичность – производится из натуральной пробки;
- приятные ощущения при ходьбе по данному покрытию, так как оно довольно мягкое.
Именно из-за последнего приведенного положительного качества может возникнуть проблема: если на покрытие поставить тяжелый предмет, то через некоторое время на нем могут образоваться вмятины. Чтобы этого избежать следует выбирать самую жесткую пробковую подложку.
Льняная подложка – это 100% чистый натуральный лен. Изготавливается методом двойного пробивания иглой, а затем пропитывается средствами против возгорания и образования грибка. Льняная подложка это хороший материал для теплоизоляции под линолеум.
№3. Виды инфракрасного пленочного пола

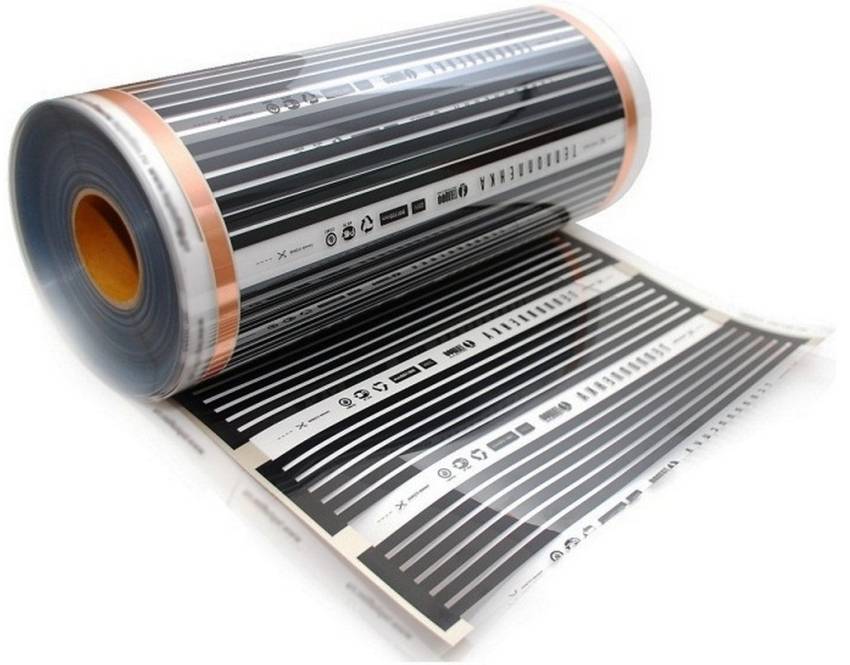

По типу нанесения карбонового покрытия современные пленочные полы делятся на два вида:
- те, на которые покрытие нанесено полосками;
- те, что имеют сплошное напыление.
Первыенаибольшее распространение
Пленка со сплошным карбоновым покрытием также делится на отдельные блоки, но при повреждении отдельного участка температура нагрева будет ниже только около пореза или дырки — в остальных зонах показатели окажутся неизменными, а это уже большой плюс. Более того, так как карбоновое напыление сплошное, нагрев осуществляется еще более равномерно, чем при использовании полосатой пленки, ведь отсутствуют т.н. мертвые зоны. Срок службы такой пленки около 50 лет, но и цена в разы выше. Испытания и сравнения на видео ниже.
Монтаж водяного обогрева для пола
Такая система обогрева более экономична в эксплуатации по сравнению с электрическими, но в отличие от них требует текущего обслуживания. Для устройства водяного обогрева в обязательном порядке необходим теплотехнический расчет и утвержденный проект.
Монтаж системы предполагает выполнение следующих действий:
- установка монтажной планки для укладывания труб;
- монтаж коллектора, через который распределяется поток теплоносителя, и смесительной группы;
- укладка трубопровода;
- подключение магистрали и проверка;
- составление акта о герметичности;
- заливка стяжки из бетона высотой до 10 см. Для улучшения теплопроводности в стяжку рекомендуется добавлять пластификатор.
Внимание
После заливки бетонного слоя демонтаж труб при необходимости ремонта сильно усложняется, поэтому при устройстве водяной обогревательной системы рекомендуется выбирать качественные трубы проверенного производителя.
Линолеум на теплый водяной пол настилают только после полного высыхания бетонной стяжки. Чтобы он правильно лег, нужно следовать нескольким простым правилам:
- полотно нужно выдержать в помещении по крайней мере двое суток;
- расстелить его без закрепления;
- включить обогрев с таким покрытием на двое суток;
- закрепить полотно.
Совет
Для закрепления линолеума рекомендуется использовать клеящую мастику, так как, в отличие от двустороннего скотча, она обеспечивает более равномерное распределение тепла.
Водяной обогрев «крадет» высоту помещения где-то на 10–15 см – примерно столько составляет суммарная высота слоев: утепление, армирующая сетка, трубы, стяжка.
Подобные системы имеют высокую инерционность, иначе говоря на нагрев полов, как и на их остывание необходимо много времени. Постепенное нагревание не дает напольному покрытию перегреться из-за резкого повышения температуры.
https://youtube.com/watch?v=sFtyfXj3fs0%3F
2022 prestigpol.ru
Характеристики
На первом этапе необходимо убедиться, что схема отопления не будет негативным образом воздействовать на материал покрытия. Для этого следует рассчитать температурный режим работы системы и сопоставить полученные данные с ограничениями по эксплуатации от производителя.
Прежде всего это касается степени температурного воздействия. В большинстве случаев нагрев эластичного материала не должен превышать +28°С, а также устойчивости окраски — материал должен сохранять свой цвет и не выцветать и стойкости к тепловой деформации. Исключения составляют модели, рассчитанные на эксплуатацию в системах теплого пола, установленного на деревянную поверхность. Также следует учитывать такие факторы:
- Технология монтажа. После установки обогрева не должно появиться негативное влияние на черновую поверхность. Дерево со временем может рассохнуться, изменить свою форму и геометрические размеры. В итоге это отразится на уровне декоративной основы;
- Защита линолеума от прямого контакта с нагревательными элементами. В особенности это касается моделей с подложкой из искусственного материала. В случае превышения температурного режима она может деформироваться, что вызовет изменение формы;
- Возможность проведения ремонтных работ. Не рекомендуется монтаж линолеума на клеевой основе. В процессе эксплуатации отопления могут возникнуть неисправности, для устранения которых потребуется временно демонтировать декоративное покрытие с деревянного пола. При этом оно не должно пострадать.
Также некоторые виды декора при длительном температурном воздействии могут выделять неприятный запах. Поэтому следует правильно подобрать модель, учитывая свойства материала изготовления.
На заметку
Обязательным условием является возможность быстрого изменения температуры теплого пола. Желательно, чтобы это происходило в автоматическом режиме, дабы при превышении степени нагрева не пострадало декоративное покрытие.
Приведем в качестве примера несколько вариантов покрытия, которые можно использовать для укладки на теплый пол:
- многослойный из поливинилхлорида. Его можно использовать практически с любой системой обогрева полов. Огромный выбор расцветок позволяет подобрать подходящий к интерьеру помещения.
- гетерогенный. Он оснащен подложкой из вспененного материала. Обладает замечательным свойством, его основа и лицевая часть из-за равенства коэффициентов одинаково расширяются под воздействием высокой температуры.
Характеристика и принцип работы
Инфракрасный пленочный теплый пол под линолеум представляет собой обогревательную систему, произведенную на основе нагревательной пленки. Устройство отличается высоким качеством материалов, плотностью выполнения всех соединений, использованием адсорбирующего угольного напыления, гарантирующего высокую степень безопасности и эффективную работу нагревательных элементов в непрерывном режиме. В случае повреждений механического характера из строя выходит конкретный участок, остальная система сохраняет работоспособность. Конструкция системы пленочного теплого пола и правила его установки под линолеум гарантируют равномерное распределение тепла по всей поверхности и стабильность температурного режима в комнате.
Система работает от электрической сети. Если дом имеет хорошую теплоизоляцию, то среднее потребление электричества в сутки составит от 25 до 50 Вт в час на каждый квадратный метр.
Управление температурным регулятором дает возможность минимизировать расход электричества на отопление за счет постоянного контроля температуры в каждой комнате.
Конструктивные особенности, технология укладки пленочного теплого пола под линолеум, принцип работы полностью исключают в помещении наличие магнитных полей, которые могут создаваться в любой кабельной системе. Подключенная пленка начинает излучать длинные инфракрасные волны и ионы с отрицательным зарядом.
Тепловая энергия, создаваемая инфракрасным нагревателем, оказывает благоприятное воздействие на организм человека, по ощущениям его можно сравнивать с солнечным светом.
Чтобы потоки тепла направлялись вверх, рекомендуется под обогревательную пленку уложить подложку с теплоотражающей поверхностью. Выделяющаяся энергия будет прогревать не воздушные потоки, а находящиеся в комнате предметы.
Вариант использования кабельного пода для обогрева
В тех случаях, когда вместо пленочного электрического пола используется кабельный, процедура монтажа будет несколько отличаться:
- Перед тем, как правильно стелить электрический теплый пол, составляется подробный план расположения нагревательных витков.
- С поверхности основания убирают все загрязнения. При необходимости — проводят его выравнивание.
- Укладывается теплоизоляция.
- Постилается и фиксируется монтажная сетка.
- Монтаж кабеля должен точно соответствовать составленному ранее плану.
- Подключение терморегулятора и питания разрешается проводить только после установки термодатчиков.
- Протестировав систему, ее заливают бетонной стяжкой.
- Когда рабочая поверхность высохнет, можно приступать к укладке финишного покрытия.
Роль теплоизоляционного материала в этом случае обычно выполняют плиты пенополистирола или специально разработанный для кабельного теплого пола материал. Он имеет вид коврика из резины, с выпуклостями на поверхности. Благодаря этим выступам очень удобно фиксировать греющий кабель. Кроме того, это позволяет отказаться от монтажной сетки. Термодатчики необходимо устанавливать на одинаковом расстоянии от нагревающего кабеля: непосредственное их соприкосновение с нагревательным элементом или с бетонной стяжкой запрещено. В качестве защиты термодатчика часто используют футляр из гофрированной трубы.
Выбор линолеума для теплого пола
Традиционный линолеум представляет собой материал, произведенный из синтетических смол. Его можно стелить на любую поверхность, при этом он имеет различную фактуру и расцветку. Однако, при воздействии температуры от 250C, материал начинает коробиться, терять форму и как следствие, долговечность. Кроме того, этот вид линолеума пожароопасен, потому его применение для полов с обогревом недопустимо.
Линолеум для теплого пола обычно обозначается такими значками
Другим вариантом напольного покрытия является мармолеум. По своей сути он схож с линолеумом, но для его производства используется натуральная древесная мука и льняное масло. Благодаря этому материал обладает следующими особенностями:
- огнестойкость: материал не горит и не дымит;
- износоустойчивость: не истирается, устойчив к воздействию грязи, срок службы до 30 лет;
- антибактерицидные свойства: микроорганизмы не размножаются на этом виде покрытия;
- эксплуатация при температуре до 280С.
Золотой серединой станет многослойный ПВХ линолеум, который так же подходит для полов с обогревом. Правда, экологичность этого материала значительно ниже, чем у мармолеума.
Если говорить о ценах, то примерная стоимость следующая: линолеум – от 150 р/кв.м, многослойный РВХ материал – от 400 р/кв.м, мармолеум от 800 р/кв.м. Зная примерные расценки вы можете приобрести материал согласно вашим финансовым возможностям.
Что лучше теплый пол или конвектор?
Конвектор – это обогреватель, который греет воздух. Прогоняя его через себя, обеспечивает теплый воздух во всей комнате. Хорошо то, что сам корпус конвектора при этом практические не греется (в отличие от масляных радиаторов). При этом производительность его зависит от мощности, размеров, а также от того, если ли в нем вентилятор (чаще вентилятора нет, а воздух циркулирует естественным путем, т.е. просто проходя через устройство снизу-вверх).
Некоторые считают, что конвектор лучше, чем теплый пол. Дескать, пол не нагревает воздух и потому от него толку мало, только ногам тепло. На самом деле, от инфракрасного теплого пола в конце концов греется вся комната. Пол тоже сам по себе становится теплым в первую очередь, но ходить по нему вовсе не то же самое, что по раскаленному песку на пляже. Скорее приятно, чем жарко.
По деньгам конвектор, конечно, получается дешевле и гораздо проще. Однако, он действует более локально, хотя, в итоге, комната все же нагреется и конвектором (но очаг тепла все равно будет чувствоваться). По нашим собственным ощущениям – теплый пол (если им покрыта большая часть комнаты) все же дает более равномерный обгрев помещения.
В целом можно сказать, что многое будет зависеть от собственных предпочтений. А также от ваших финансовых возможностей и от того, насколько захотеся заниматься монтажом пола. Сделайте в одном комнате ИК-пол, в другую поставьте конвектор, будет с чем сравнивать.
Инфракрасные пленочные полы от бренда Rexva
ИК пленки Rexva занимают вторую позицию в рейтинге теплых полов. Эта компания производит сверхтонкие пленочные коммуникации, которые можно устанавливать на различные типы поверхности (вертикальную, горизонтальную и даже на потолок). Модельный ряд теплых полов Rexva представлен не только системами со стандартным диапазоном мощности.
Для обогрева жилых и производственных помещений эта компания предлагает инфракрасные пленки, мощность которых достигает 400 Вт/м². Как правило, такие модели применяются для организации обогрева в саунах. Они отличаются высоким показателем водонепроницаемости, так как имеют специальное двустороннее покрытие, располагающееся сверху основного ламинирования.
Продукция от бренда Rexva отличается высокой прочностью и резистентностью к воздействию высокого давления. Их эксплуатационная сфера довольно широка – от малогабаритных комнат, до спортивных залов. Цена инфракрасного пола Rexva полностью соответствует хорошему качеству и надежности.
На рынке появились новые пленочные полы фирмы RexVa с эффектом саморегуляции, то есть при локальном перегреве она изменяет собственную теплоотдачу на этом участке
