Особенности установки системы во влажных помещениях
Водяной пол в бане сложнее монтировать в отличие от систем инфракрасного или электрического обогрева. Необходимо соблюсти такие правила:
Выводить отводы в том месте, где планируется устанавливать водяной коллектор. Обычно это предбанник. Перед заливкой стяжки отводы подводят как можно ближе к тому месту, откуда будет исходить подача тепла.
Перед началом строительства нужно подготовить проект водяного отопления пола, чтобы учесть все детали: правильно расположить элементы отопления, не допустить ошибок при расчёте мощности.
Возможности регулировки температуры полов обычно нет. Интенсивная топка, особенно если нагрев осуществляется железной печью, даёт высокую температуру основания (около 80–90 градусов)
Ходить босыми ногами по такой поверхности нельзя;
Внимание
Проблема горячего пола решается установкой оборудования. Приобретается специальный узел смешивания или коллектор
Он автоматически регулирует нагрев теплоносителя и отключает систему отопления, например, на лето, когда дополнительное отопление не нужно
Для водяного отопления сложно смонтировать теплоизоляцию. Эта часть очень затратная, многие домовладельцы экономят. Делать этого не стоит, так как пол может промёрзнуть без должного утепления. Отсутствие теплоизоляции приводит к большим потерям тепла.
Подготовительные работы
Прежде, чем самому начинать работы по сооружению водяного тёплого пола в бане, нужно составить подробную схему, в ней указать размер отапливаемого помещения, длину контура, место врезки насоса, участок подсоединения смесительного узла и теплообменника. В соответствии с данным чертежом определяется количество необходимого материала для греющей конструкции.
После чего, можно переходить к самим монтажным работам, которые начинаются с подготовки основания и слива:
- Удалить грунт между стенками фундамента, и утрамбовать поверхность. Перед этим, заложить канализационные трубы для сточных вод. Через них вода будет уходить в канализацию.
- Засыпать слой песка и щебня (15 см) и хорошо утрамбовать.
Уложить утепление из керамзита, его толщина 150 — 200 мм. Требуется сделать уклон по направлению водостока.
Теплые полы водяного типа
Пол состоит из труб, замкнутых в единую систему, по ним движется подогретая жидкость. Данный тип требует оборудования котла для прогрева теплоносителя и насоса, который будет двигать жидкость. В качестве теплоносителя для системы может служить антифриз либо этиленгликоль, однако самой распространенной жидкостью остается вода.
Внимание! Если вода в качестве теплоносителя замерзнет в системе, это может спровоцировать ее поломку. Ремонт пола является сложной процедурой, потому что непросто найти очаг поломки, протечки
Как правило, приходится снимать всю отделку и стяжку, потом заново ее укладывать. В отличие от электрического пола укладка водяного обойдется дороже, но в течение пяти лет расходы на систему окупятся, и такой тип подогрева станет выгодным, нежели первый
Ремонт пола является сложной процедурой, потому что непросто найти очаг поломки, протечки. Как правило, приходится снимать всю отделку и стяжку, потом заново ее укладывать. В отличие от электрического пола укладка водяного обойдется дороже, но в течение пяти лет расходы на систему окупятся, и такой тип подогрева станет выгодным, нежели первый.
Преимущества бетонного пола
Основным преимуществом бетонных теплых полов по сравнению с другими популярными напольными системами является долговечность такой конструкции (как правило, не менее трех десятков лет). К недостаткам бетонных полов относятся более высокие трудовые затраты, так как монтаж бетонного напольного покрытия требует тщательного выполнения многих шагов. В этом случае стоит отдельно выделить:
- Подготовка бетонной смеси;
- Укладка и утрамбовка бетона;
- Армирование пола;
- Устройство качественной теплоизоляции между слоями бетона.
Прежде чем начинать обустройство бетонного пола, необходимо создать приямок, который требуется для сбора обработанной в бане воды. Для бани размером примерно 4х4 м. достаточно приямка 40х40х30 см. Помимо этого, требуется изготовить водоотвод, состоящий из трубы с диаметром 20 см., которая выходит в сточную канаву на улице. Если планируется бетонирование приямка, толщина его стен должна составлять не менее 5 см.

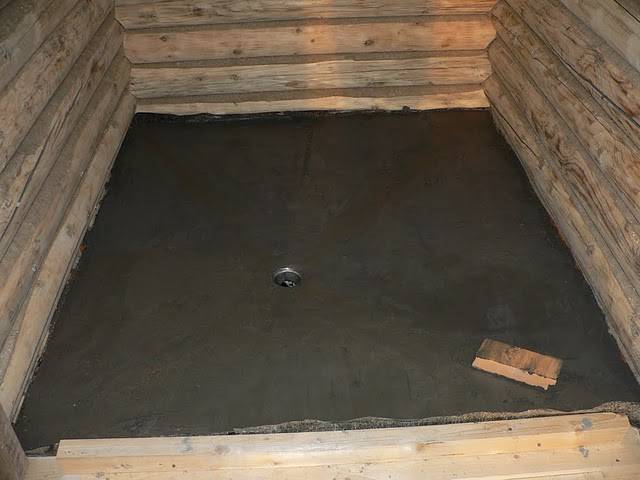

Бетонный пол в бане
Преимущества и недостатки
Монтаж электрических систем обогрева напольного покрытия в бане имеет немало положительных характеристик. Одним из основных плюсов монтажа такого оборудования является возможность избежать резкого контраста температуры во время принятия процедур
Также немаловажное значение имеет снижение оседания влаги на отделке и других внутренних элементах помещения в процессе нагрева снизу
К преимуществам установки электрических систем теплого пола можно отнести:
- обеспечение равномерного прогрева воздушных масс;
- быстрота монтажа системы;
- возможность применения для любого типа напольного покрытия;
- простое и доступно управление;
- доступность;
- для установки не требуется дополнительного оборудования;
- длительный эксплуатационный срок.
Электрический теплый пол в бане имеет массу преимуществ
Недостатков использования теплых полов эклектического типа совершенно немного. Это сравнительно высокие затраты на эксплуатационные затраты и возможность повышения на электросеть дополнительной нагрузки. Но по сравнению с положительными сторонами недостатки использования практически незначительны.
Какой теплый пол лучше выбрать
Многие задаются вопросом: как сделать теплый пол в бане при низких затратах на реализацию проекта и хорошей эффективности системы? В зависимости от индивидуальных особенностей эксплуатации и технических особенностей помещения возможно применение разных типов утеплителей.
Выполнить монтаж теплого пола в бане своими руками является более дешевым и практичным подходом, но также можно допустить ряд ошибок. Любые неточности при проведении установки повлекут за собой выход из строя системы.
Кабельные и пленочные аналоги оптимально подойдут для утепления помещений большой площади. Покрытия отличаются высоким уровнем надежности, эффективностью, простотой при настройке. Проблемой может стать постоянное потребление электричества в процессе работы.
Независимо от выбора любого варианта теплого пола в баню система прослужит без сбоев и необходимости технического обслуживания. Применение качественных материалов и полное соблюдение правил монтажа позволит добиться максимального эффекта от работы системы.
Схема конструкции
Устройство расположения водяного пола для бани:
Черновой пол. Укладка на бетонное или деревянное основание.
Гидроизоляционный слой. Важен для предотвращения скопления конденсата в порах пола и между слоями.
Утеплитель. Снижает потери тепла
Важно устанавливать качественные материалы.
Арматурная сетка. Нужна для защиты изоляции.
Отражатель из фольги
Направляет тепло в нужные стороны, помогает равномерно его распределять по периметру бани.
Нагревательный элемент. Трубы укладываются в определённом порядке. Наилучший – укладка спиралью.
Бетонная стяжка. Стяжка должна заливаться с уклоном по направлению стока.
Финишное покрытие. Ровность этой поверхности должна быть идеальной.
Важно
Диаметр трубы — 16 мм. Длина контура — 80 м, максимально допустимая — 100 м
Утеплитель по толщине не должен быть меньше 10 см, а сетка — 4 мм. Только такие параметры обеспечивают идеальное прогревание поверхности пола и всего помещения, включая углы и потолочную часть.
На фото показана схема устройства водяного пола в бане:
Пирог пола в бане
В бане есть два типа помещений. Первый — с повышенной влажностью и водой в большом количестве — это парная и душевая. Второй — с условиями, которые можно назвать «нормальными». Это обычно раздевалка и комната отдыха. Иногда это два помещения, иногда одно. Может быть еще топочная, но чаще печь топится из комнаты отдыха, а задняя ее часть выходит в парилку.
Нет правильного решения. Каждый выбирает свой. Вариантов около десятка
Как сделать пол в «сухих помещениях» бани
В раздевалке и комнате отдыха делают обычный утепленный пол. Но «обычный» пол тоже может быть разным. В том смысле, что есть несколько способов его обустройства. В чем обычно сходятся, так это в том, что в этих помещениях делают деревянный пол. Все-таки он уютней и быстрее в помещении становится тепло. При этом само устройство пола может быть разным:
Пол по грунту с бетонной подготовкой и полом на лагах. Этот вариант хорош на грунтах с высокой влажностью, так как позволяет сделать качественную гидроизоляцию пола. Но надо думать насчет морозного пучения — чтобы не «помяло» плиту.
- Деревянный утепленный пол по лагам. Имеется в виду, что лаги опираются на фундамент или его обвязку. При необходимости складывают столбики, которые поддерживают брус между опорными точками. Более дешевый вариант, который, тем не менее, при грамотном подборе материалов хорошо сохраняет тепло.
Если деревянный пол в бане делать не хотите, делайте тогда стандартный пирог бетонного пола по грунту. Но этот вариант больше для бань с постоянно действующим отоплением. Прогреть бетонную плиту быстро невозможно. В таком случае можно рассмотреть электрический подогрев пола. Чтобы не было ногам холодно, на пол можно уложить сбитые трапы.
В моечной/душевой и в парной надо предусмотреть отвод воды. Это так называемые «мокрые» помещения и пирог пола у них другой. И устройство тоже отличается.
Затирка
Чтобы дистанционные швы получились качественными и долговечными, затирка по составу должна быть совместимой с клеем и соответствовать тем же требованиям эксплуатации: быть влагостойкой, пластичной, устойчивой к температурным перепадам.
При выборе затирки учитывают специфический критерий – допустимую ширину дистанционных швов. Эту информацию производитель указывает на упаковке. Этот показатель учитывают при выборе размера дистанционных крестиков.
Затирки бывают двух видов – с цементной основой и эпоксидные.
Таблица 2. Виды затирки
| Вид | Характеристика |
|---|---|
Эпоксидная затирка | Это двухкомпонентный раствор, состоящий из эпоксидной смолы и отвердителя. Стоит дороже цементной. Работы затруднены со швами меньше 6 мм при толщине плитки свыше 12 мм. Преимущество заключается в высокой декоративности материала, разнообразии оттенков и наполнителей. Такие швы получаются очень прочными и долговечными. |
Цементная затирка | Выпускается в виде сухой смеси, которую необходимо развести до рабочей консистенции при помощи воды или жидкого латекса. Готовые к работе затирки стоят дороже, но исключают неправильное приготовление состава, так как все компоненты смешаны в рекомендуемой производителем пропорции. Все затирки этого типа в большей мере состоят из цемента и различаются только добавками. Такие швы со временем теряют свою привлекательность из-за наличия пор, которые впитывают загрязнения. |
При выборе ширины шва следует учитывать визуальный эффект и сложность качественного заполнения пространства
Важно заполнить шов на всю глубину – только это обеспечит его защиту от влаги
Таблица 3. Какой должна быть ширина шва?
| Тип плитки | Ширина шва, мм |
|---|---|
| Изготовленная методом прессования с длиной одной из сторон до 10 см | 1 – 3 |
| Изготовленная методом прессования с длиной одной из сторон более 10 см | 2 – 8 |
| Изготовленная экструзивным методом с одной из сторон до 30 см | 4 – 10 |
| Изготовленная экструзивным методом с одной из сторон более 30 см | 10 |
| Клинкер | 8 – 15 |
| Мозаика | 1 – 3 |
Для применения в бане мастерами рекомендованы следующие виды затирки.
Таблица 4. Затирка для бани
| Иллюстрация | Характеристики | Средняя стоимость (по состоянию на май 2018 г), рублей |
|---|---|---|
Ceresit CE 33 | основа смеси – цементная; тип – сухая смесь; размер шва 1-5 мм; жизнеспособность раствора 1 ч; время твердения 24 ч; температура эксплуатации -50–70 °C; температура применения 5–30°C; расход 0.4–0.7 кг/м²; расход воды на 1 кг смеси 0.33 л; плотность 1.75 г/см³; фасовка: 2 кг; морозостойкость F100. | 179 |
Ceresit CE 40 | основа смеси – цементная; тип – сухая смесь; размер шва до 10 мм; жизнеспособность раствора 2 ч; время твердения 8 ч; температура эксплуатации -50–70 °C; температура применения 5–30°C; расход 0.4–0.7 кг/м²; расход воды на 1 кг смеси 0.32 л; плотность 1.75 г/см³; фасовка: 2 кг; морозостойкость F100. | 315 |
Mapei | основа смеси – цементная; тип – сухая смесь; размер шва 2-20 мм; жизнеспособность раствора 0.3–0.4 ч; время твердения 3 ч; температура применения 5–35°C; расход 0.2–5.1 кг/м²; расход воды на 1 кг смеси 0.23 л; фасовка: 2 кг; плотность 1.98 г/см³. | 279 |
Kerapoxy | основа – эпоксидная 2-х компонентная; тип смеси – готовая смесь; жизнеспособность раствора 0.8 ч; время твердения 24 ч; температура эксплуатации -20–100 °C; температура применения 12–30°C; расход 0.3–2.4 кг/м²; плотность 1.55 г/см³; фасовка: 5 кг; подходит для наружных работ и внутренних работ, обладает повышенной влагостойкостью, химически стойкая. | 2752 |
Цвет затирки подбирают в зависимости от желаемого эффекта – подчеркнуть плитку позволит контрастный шов, а выбранный в тон материала оттенок сделает визуально напольное покрытие монолитным. С практичной же стороны более затирка, темнее облицовки на несколько тонов – со временем он посветлеет. А вот на светлой затирке неизбежно появится характерный желто-мутный налет, образующийся при эксплуатации бани. Такая затирка быстро будет выглядеть не эстетично.
Монтаж теплого водяного пола
Водяной пол в баню под плитку можно укладывать двумя способа:
- бетонным — подразумевает наличие бетонной стяжки, она заливается поверх труб;
- настильным — контур для обогрева укладывается на пенополистирольные плиты или настил из дерева, применяется, когда фундамент недостаточно прочный, чтобы выдержать заливку из цемента.
Однако чаще для пола в помывочной и парилке используется бетонный вариант. Процедура монтажа полов этим способом следующая:
- Ровняется поверхность, для удобства можно применять специальное правило. В случае с деревянными перекрытиями требуется сделать проёмы для труб.
- Чтобы повысить эффективность теплоотдачи, под контур прокладывается минеральная вата.
- Устанавливается монтажная поверхность — использование теплоизолирующего материала с бобышками, между ними осуществляется укладка трубы. Однако закреплять трубопровод можно и при помощи хомутов.
- Прокладывается труба, она не должна иметь крутых поворотов. Шаг может быть любым, но слишком близко не стоит, это обойдётся дорого, а эффект от этого не изменится.
5. Подключается система, и проверяется наличие течи.
6. Заключительный этап — заливка стяжки.
Важный момент — чтобы не было наклона. Хотя насос сможет и в таком положении подавать воду, но повышенное давление быстрее выведет систему из строя.
Разновидности полов с подогревом для бани
Раньше, единственным способом обогрева полов в бане было печное отопление. Современные же отопительные устройства более эффективны, и, несмотря на бытующее мнение о возможности возгорания, они пожаробезопасны. Существует три основных варианта тёплых полов для бани:
- Водяной — это замкнутая система наполненная водой, и имеющая отопительный электрический или газовый котёл.
| Плюсы | Минусы |
| Равномерное прогревание площади | Трудоёмкий монтаж |
| Стоимость обслуживания не высокая | Необходимость в дорогостоящем оборудовании для контроля за температурой |
| Возможна разгерметизация конструкции | |
| Условия проведения ремонтных работ сложные |
| Плюсы | Минусы |
| Регулировка температурным режимом производится автоматически | Дорогие расходные материалы |
| Доступна укладка любого покрытия | Высокая стоимость электроэнергии |
| Быстрая установка |
Инфракрасный тёплый пол — тёплое электромагнитное излучение. Все элементы находятся в полиэтиленовой плёнке, что защищает от поражения током.
| Плюсы | Минусы |
| Долговечная и практичная конструкция | Присутствуют скрытые соединения в большом количестве |
| Устанавливается под любое основание |
Это интересно: Самодельные печи для бани — виды и конструкции
Инструкция по установке
Последовательность работ по установке теплого пола
Монтаж каждого вида обогревательной системы имеет свои особенности, указанные в руководстве по эксплуатации. Единым для всех изделий этапом работы является подготовка основания под укладку.
Пошаговая инструкция:
- Удалить старую отделку. Очистить основание от осколков, пыли и мусора. Если есть промышленный пылесос, можно использовать его.
- Отбить молотком неустойчивые фрагменты, расширить узкие отверстия и щели. Обработать их грунтовкой и заделать строительным раствором.
- Взять уровень и проверить ровность плиты. Если имеет место ее провисание или деформация, выставить маяки, ориентируясь на самый высокий угол.
- Покрыть плиту грунтовкой глубокого проникновения. После ее впитывания и высыхания залить стяжку толщиной до 30 мм. Для облегчения раствора лучше использовать керамзит в качестве наполнителя. Помимо легкости пористые шарики снизят теплопроводность материала.
- Уложить на стяжку фольгированный пенофол. Стыки между полосами заделать алюминиевым скотчем.
- Обустроить изоляцию. Лучше всего для этого подходит рубероид, края которого заводятся на стены на высоту 20-25 см.
После подготовки основания проводится монтаж нагревательных конструкций.
Подключение теплого пола через распределительную коробку
Труба закрепляется на кране с помощью фитинга с винтовой резьбой. Затем проводится ее укладка в соответствии с выбранной схемой. Если площадь помещения большая, нужно сделать несколько контуров для обеспечения нормального давления и равномерного прогрева. После завершения укладки обратка жестко закрепляется в коллекторе, после чего контуры заливаются тяжелым бетоном.
Кабель целесообразно закреплять специальной монтажной сеткой с крепежными фиксаторами. Благодаря этому приспособлению кабель ложится быстро с верным соблюдением рекомендованного интервала. Как и в случае с водяной конструкцией поверх кабеля заливается цементный раствор.
Конвекционные маты крепятся к основанию скобами, клеем или саморезами. Края подрезаются с тем расчетом, чтобы расстояние до стены было 5-10 см, а над элементами не стояла мебель. Стяжку делать не обязательно. Сразу после фиксации элементов на них можно укладывать керамическую или каменную плитку. Плюс такого решения в том, что помещением можно пользоваться спустя несколько часов после затирки швов.
Устройство пола при водяном обогреве
От правильности создания пирога зависят и эффективность теплого пола, и уровень комфорта в бане.
Об устройстве теплого водяного пола
Общая схема основания выглядит так.
- Черновой бетонный пол, обеспечивающий прочность и ровность всей конструкции.
Слой гидроизоляции. Он необходим для защиты перекрытий от образовавшегося конденсата. Можно использовать как обмазочные, так и рулонные материалы.
Для чего нужна гидроизоляция пола в бане
- Теплоизоляция. С ее помощью можно минимизировать потери тепла, направив его в помещение.
- Сетка для армирования. Она необходима для защиты изоляционных материалов.
- Фольгированная подложка. Она обеспечит направление тепловой энергии внутрь помещения.
- Трубопроводная обогревающая магистраль, уложенная «улиткой», что обеспечивает лучшую равномерность подогрева.
- Чистовая стяжка из бетона, которая необходима для защиты системы теплого пола и выравнивания основания. При ее устройстве в моечной необходимо предусмотреть уклон для стока воды.
- Облицовочное напольное покрытие.
Схема укладки такой системы
Именно бетонная стяжка считается наиболее подходящим вариантом для размещения водяного контура. Однако не следует забывать, что бетон набирает прочность в течение четырех недель. Соответственно, на это время увеличится срок проведения работ. К тому же в случае возникновения проблем в системе теплого пола (например, из-за протечек труб) ремонтные мероприятия отличаются трудоемкостью. В качестве альтернативного варианта можно использовать специальные маты из полистирола с желобами для размещения теплоносителя и фольгированным слоем для отражения тепловой энергии.
Цены на базовую смесь Weber
Базовая смесь Weber
Допускается размещение печки на деревянном основании, а также прокладка трубопроводной нагревательной магистрали в деревянной конструкции пола. Однако для этого необходимо грамотно рассчитать точки расположения отверстий, которые придется проделать в лагах для установки теплоносителя. Нужно отметить, что ремонтные мероприятия (в случае возникновения проблем) в данном случае — менее трудоемкие.
Водяной теплый пол в бане
Чтобы сделать теплый водяной пол в бане, можно использовать полиэтиленовые, стальные или металлопластиковые трубы. Такая конструкция состоит из схематической разводки труб, которые находятся между основанием и покрытием. Можно использовать следующие теплоносители кроме воды: антифриз, специальные растворы, этиленгликоль.
Чтобы были наименьшие потери тепла, трубы прокладывают на специальный теплоизолирующий материал. Для качественного улучшения теплоотдачи трубы укладывают на алюминиевую фольгу. Выделяют два основных способа укладки труб – «улиткой» и «змейкой». Первый способ наиболее легок в монтаже. Второй дает возможность теплу распределиться по системе равномернее.
Существует несколько вариантов обустройства водяного отопления для бани: установка полов по деревянному основанию, монтаж разводки труб с заливкой бетонной смесью, использование полистирольных плит с пазами и укладка в трубы.
Водяному теплому полу в бане присущи такие достоинства:
- система отопления находится внутри пола;
- возможность создания тепла на значительной площади при небольших расходах;
- равномерное распределение теплоты по всей площади помещения;
- большая экономия на энергоресурсах по сравнению с электрической.
Но также система водяных полов, уложенных в парной, имеет и свои недостатки:
- сложность в установке;
- потребность в использовании водяного насоса;
- сложность при изменении температурного режима;
- при протекании очень сложно обнаружить источник.
Это интересно: Влагостойкая дсп для пола: разбираемся по порядку
Последовательность монтажа кабельного электрического пола
При укладке данной разновидности пола используют специальный кабель с большим удельным сопротивлением. Соответственно, происходит не простая передача электроэнергии к потребителю, а преобразование её в тепло.
Последовательность установки тёплого кабельного пола в бане своими руками:
- Если укладка нового пола происходит в старом помещении, то первым шагом будет демонтаж старого напольного покрытия. Отслужившую поверхность снимают вплоть до бетонного перекрытия, после чего следует приступить к его восстановлению: заделать бетоном все трещины и сколы, выровнять поверхность слоем раствора, или, если правильно – сделать стяжку.
- После высыхания стяжки необходимо подготовить место, в котором впоследствии будет закреплен температурный датчик, например, в мойке. Перед укладкой нагревательного элемента, следует произвести монтаж экранирующей сетки, которую можно закрепить несколькими скобами для большей надёжности.
- Далее производится установка монтажной ленты, которую крепят к бетонной поверхности с помощью дюбелей. Перед этим должна быть выбрана схема расположения кабеля. Непосредственно на монтажную ленту накладывается и закрепляется кабель нагрева. Закрепляют его не менее чем через каждые 3 см, со строгим соблюдением следующих правил:
Следить за тем, чтобы кабель не пересекался, а его витки не соприкасались. Соприкосновение кабеля может привести к короткому замыканию. После укладки кабеля, следует проверить его сопротивление на муфте. Если наблюдается отклонение параметра на 10-15%, то проблему следует решать немедленно, так как система исправно работать не будет.
Пример кабеля для тёплого электрического пола
Оставить свободное пространство, не менее 5 см, от стены до нагревательного элемента
Это очень важно, так как данный параметр относится к пожарной безопасности. При соприкосновении кабеля с деревянными поверхностями, может появиться открытое пламя, что приведёт к пожару.
Подключаем систему к источнику питания
Перед этим действием, необходимо определиться с местом размещения датчика температуры. Его следует поместить в гофрированную трубу и установить рядом с местом подключения – это поможет сэкономить на проводах.
Основным элементом в схеме подключения тёплого пола является регулятор температуры. Он должен быть размещён на расстоянии 70-80 см от пола. Меньше 30 см от уровня пола его размещать нельзя. Терморегулятор – это место соединения, поэтому к нему должны подходить такие провода: нагревательный кабель пола, питающий кабель сети и датчик температуры. Провода от шины заземления можно просто соединить между собой с помощью клемм.
Правильная укладка кабеля для тёплого пола
Последним шагом является заливка стяжки и монтаж полового покрытия. Это может быть половая доска, линолеум, ковролин или другой материал. Но следует помнить, что между заливкой бетонного пола и монтажом покрытия должно пройти не менее одного месяца. Чтобы тепло распространялось равномерно по помещению, следует полностью залить кабель нагрева, без пузырей и других полостей.
После того, как кабель будет полностью залит, следует проверить его сопротивления, так как в процессе бетонирования он может быть повреждён. Огромный минус электрического тёплого пола – это необходимость его полного демонтажа в случае какой-либо поломки.
Последовательность монтажа водяного тёплого пола в бане
Как было сказано раннее, водяной по имеет ряд преимуществ, но требует основательного монтажа и установки таких дополнительных элементов, как водяной насос и котёл для нагрева жидкости. Но можно сделать тёплый пол в бане, работающий от печки, при этом котёл устанавливать не надо.
Последовательность укладки водяного пола в бане:
- Удаление старого покрытия. Это может быть деревянный пол или бетонная стяжка. Старое покрытие удаляется вплоть до плиты, после чего необходимо убрать весь мусор и проверить уровень пола. Если он недостаточно ровный, то следует залить новую бетонную стяжку, которая только улучшит теплоизоляционные качества в помещении.
- Укладка теплоизоляционного материала. Чаще всего используют плиты из пенопласта или пенополистирола. Эти материалы наиболее долговечны и надёжны, а также имеют доступную цену. По периметру комнаты должна быть размещена демпферная лента, которую крепят с помощью простых саморезов. На современной ленте, с одной стороны предусмотрен специальный клейкий слой, поэтому монтаж существенно упрощается.
После укладки пенопластовых плит, следует пройтись по полу. Если поверхность немного «гуляет», то необходимо снять слой утеплителя и убрать из-под него ранее незамеченный мусор. После того как утеплитель будет уложен и выровнен, его накрывают теплоизоляционной плёнкой.
Укладка теплоизоляции
- Укладка трубопровода. В качестве основания под трубопровод используют специальную плёнку, с заранее приготовленной разметкой. Разметка представлена бобышками – небольшими выступами, между которыми удобно укладывать трубы водяной системы. Достаточно положить пластиковую трубу между бобышками и немного её придавить, пока она не зафиксируется в полости между пазами.
Правильная схема размещения трубопровода
Если вместо специальной плёнки был использован простой армированный каркас, то к нему трубы крепят с помощью стандартных пластиковых хомутов или электротехнических кабельных стяжек.
Укладка трубопровода на специальную поверхность
- Монтаж коллекторного шкафа. Коллекторный шкаф необходим для того, чтобы собрать все коммуникации в одном месте. К данной точке подходят все трубопроводы, расположенные на полу. Также к данному шкафу подводят трубу подачи жидкости и трубу, по которой остывший теплоноситель заново попадает в котёл.
Предварительный монтаж трубопровода под коллекторный шкаф
- Залить стяжку и уложить напольное покрытие. Для большей крепости конструкции лучше всего использовать 2 армирующие сетки: под трубопроводом (в самом начале укладки пола) и над ним. Далее вся поверхность готового пола заливается бетоном. В стяжке не должно быть полостей и пустых пространств.
Наиболее популярны для такой системы металлопластиковые трубы с внутренним диаметром 16 мм. Они обладают длительным эксплуатационным сроком и с данной продукцией очень удобно работать.
После того, как стяжка будет готова, систему необходимо проверить, для чего включить котёл, нагреть воду и запустить насос, который подаст в систему теплоноситель. Если трубопровод не герметичен, то на бетонной стяжке сразу же появится пятно. К сожалению, в таком случае необходимо производить демонтаж пола и устанавливать его заново.
Очень удобно использовать в данной системе не котёл, а жар от банной печи. Единственным недостатком такой системы является невозможность предварительного прогрева помещения, ведь для нагрева жидкости необходимо растопить печь. Но при этом существует определённая экономия, так как необходимость в приобретении котла отпадает.
Общие принципы устройства тёплых полов в бане
Схема пирога электрического теплого пола под плиткой
По фото очень сложно составить представление о том, как сделать тёплый пол в бане. Для этого нужно знать общие и частные принципу устройства таких конструкций. В зависимости от планировки бани устройство тёплого пола обычно делается в моечном отделении. Для любого пола с подогревом нужна качественная теплоизоляция снизу. После этого делается стяжка из цементно-песчаного раствора или сухой смеси. После стяжки можно укладывать напольное покрытие, будь то керамическая плитка или деревянные настилы.
Некоторые мастера советуют помимо теплоизоляции укладывать под стяжку и гидроизоляционный слой. Это позволит избежать образования конденсата в пироге пола во время работы нагревательной системы. В качестве гидроизоляции можно использовать обычную полиэтиленовую плёнку. Теплоизоляцию лучше делать пенополистиролом, минватой, керамзитом или фольгированным пенофолом.
Если вы решите построить русскую баню с туалетом, парной, моечным помещением и комнатой отдыха, например, размером 6х5 м, то устройство тёплого пола может понадобиться не только в моечном отделении. Такая планировка предполагает сооружение тёплых полов и в других помещениях (туалете, комнате отдыха).
Электричество как оно есть
Электрические теплые полы бывают нескольких видов. Нагреватель может быть в виде провода — двужильного или одинарного. Двужильный удобней в монтаже, его не нужно кольцевать, он укладывается в одну сторону и на его конце просто ставят заглушку.
Одножильный провод укладывают с расчетом, что оба конца нужно подвести к контроллеру. Не забываем о датчике температуры. Его установка тоже обязательна и производится она в пол между витками кабеля.
Система с одножильным проводом проста в установке, но обладает существенным недостатком, дает высокое электромагнитное излучение. При использовании двухжильного провода, электромагнитное излучение значительно меньше из-за встречных магнитных потоков.
У полов, выполненных в виде рулонов или матов электромагнитное излучение существенно ниже. Но есть ограничения по их применению.
Мощность тепловых матов колеблется от 150 до 450 Вт на квадратный метр поверхности. Для банных полов оптимальным принято считать 250 Вт на метр площади.
Заключение
«Теплый» пол для бани – безопасный вариант получения комфортных условий для отдыха. Если продумать все этапы его укладки и правильно эксплуатировать, то можно пользоваться им в течение нескольких лет без лишних проблем.
Источники
- https://comfortpola.ru/teplye-poly-v-bane.html
- http://v-banyu.ru/teplyj-pol-v-bane-elektricheskij.html
- http://v-banyu.ru/kak-sdelat-teplyj-pol-v-bane.html
- https://banya-expert.com/poli/pol-v-bane-svoimi-rukami-poshagovoe-rukovodstvo.html
- http://v-banyu.ru/kak-zalit-pol-v-bane-pod-plitku.html
- https://teplyiypol.ru/primenenie/v-bane-saune/kak-sdelat-teplyj-pol-v-bane-podrobna.html
- https://ProFazu.ru/elektrooborudovanie/obogrev/elektricheskij-teplyj-pol-v-bane.html
- https://ks5.ru/otoplenie/teply-pol/elektricheskiy/v-bane.html
- https://plitka33.ru/teplyj-pol-v-bane/
- https://banyaspec.com/fundament-i-pol/kakoy-teplyy-pol-v-banyakh-luchshe-sdelat-varianty-obustroystva.html
- https://plitkahelp.com/ukladka/teplyj-pol-v-bane-pod-plitku-kakoj-luchshe
