Теплый пол в ванной под плитку: особенности монтажа и советы от профессионалов

Возможная оптимизация конструкции

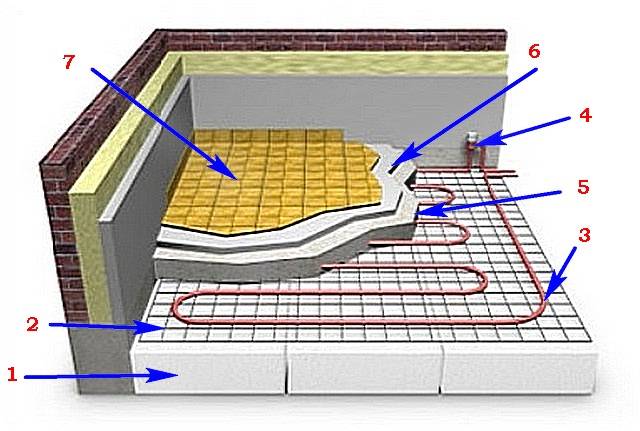

Мы говорили в начале статьи, что возможно совместить 5 и 6 пункты и существенно повысить эффективность. Да, такая возможность есть и суммарные затраты практически не изменятся.

Сейчас в продаже есть керамогранитные листы с размерами до 1,2 х 3 м. Толщина материала 5-12 мм. Цена за 1 м2 от 3000 руб. Если вы предоставите точные размеры, то вам раскроят цельный элемент для всей ванной комнаты.

Плюсов у такого напольного покрытия масса:

  • Отличная теплопроводность;
  • Отсутствие швов и стыков;
  • Идеальная ровная и гладкая поверхность.

Единственная сложность – доставка и укладка в самой ванной. Но фиксации он не требует. Только по углам необходимо закрепить плинтус для ванной.

Особенности укладки

Важно знать, что для наклеивания плитки поверх ТП следует применять специальные эластичные клеи, предназначенные для работы именно в таких условиях (на упаковке имеется пометка «для теплых полов»). Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более

Толщина клеевого слоя должна лежать в пределах 5 – 8 мм, не более.

Стяжка, которой заливаются трубы, также должна быть приготовлена по особому рецепту: в нее должны быть внесены добавки-пластификаторы, которые предотвратят растрескивание от циклических температурных перепадов.

Это же правило желательно соблюсти и в отношении черновой стяжки, хотя она и отделена от нагревательного контура слоем теплоизолятора.

Особенности монтажа плитки

Если использованы в работе «маты» из сверхтонкого кабеля, кладут плитку как обычно, но используют для этого специальный клей. При его выборе, чтобы не было проблем в работе, лучше приобретать продукцию известных марок.

Далее примерно размечают поверхность, чтобы решить, как лучше делать монтаж плитки, чтобы на видных участках находились целые элементы, а на скрытых – резанные. Затем подготавливают клеящий состав.

Начинают работу с угла, который дальше всего расположен от двери. Клей при помощи шпателя наносят сверху нагревательного мата. Делать это надо аккуратно и тщательно, чтобы клей заполнил пустоты. Клеящего вещества должно быть столько, чтобы толщина его слоя над греющим элементом не превышала 0,5 см.

После этого по углам устанавливают пластиковые крестики. Они необходимы, чтобы контролировать размер щелей. Каждую уложенную плитку проверяют, ровно ли она лежит, в том числе и по горизонтали. При выявлении неровностей плитку смещают применяя пластиковые колышки.

Затем укладывают второй и третий плиточные элементы так, чтобы они размещались с разных сторон первого. Снова проверяют ровность укладки. Так закладывают всю поверхность, проверяя, насколько правильно уложен каждый элемент.

Для обрезки плитки используют плиткорез. Если данного инструмента нет, можно применить болгарку, а стеклорезом работать не стоит – он плохо режет напольную плитку.

После завершения монтажа плитки, не вынимая крестики, так оставить все до тех пор, пока клей не высохнет. Сколько дней на это понадобиться, можно узнать в инструкции, которая имеется на упаковке. Чаще всего это 24 часа. Финальная работа заключается в нанесении затирки на швы при помощи шпателя.

Работа завершена. Остается подождать несколько дней – это время необходимо, чтобы клей мог полностью высохнуть и приобрести максимальную прочность. После этого включать теплый пол уже можно. Делать это до того момента, пока засохнет клей нельзя – это может привести к образованию пустот, что чревато некачественной работой нагревательного кабеля.

Если теплая система состоит из одно- или двужильного кабеля, сверху необходимо заливать стяжку из цемента и песка. В результате этого пол станет выше на 3-5 см, плюс 1 см толщины плитки. При укладке сверхтонкого кабеля эта цифра будет гораздо меньше – всего 1,5 см.

Что выбрать?

При выборе настенной электрической отопительной системы следует учитывать её мощность, эксплуатационные условия и особенности монтажа. Важна также высота стен и тяжесть конструкции. Необходимо рассчитать затраты не только на покупку устройства, но и на его монтаж и дальнейшую эксплуатацию.

Такого ещё не было!!! Тёплый пол в стену.

Watch this video on YouTube

Наиболее подходящей для установки на стенах является инфракрасная плёнка. Она имеет малый вес и толщину, поэтому не приводит к утолщению стен, и не забирает полезное пространство. А при грамотном монтаже эффективно и равномерно нагревает поверхность.

Кроме того, обустроить плёночный инфракрасный тёплый пол на стене несложно своими руками, и это займёт всего несколько часов. Достаточно его раскатать по поверхности, и зафиксировать на утеплителе специальным клеем или фиксаторами.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

  • Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
  • Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
  • Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
  • Установка труб.
  • На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Монтаж

Теперь можно приступать непосредственно к укладке греющего кабеля. В ходе данной операции учитывайте следующие рекомендации:

  1. Помните, что контур не должен прокладываться у самых стен — оставляйте отступ хотя бы в 10 см.
  2. Если применяется обычный, нерегулируемый греющий кабель, то он может укладываться только на открытых участках, не заставленных мебелью или оборудованием. Подогреваемую зону хорошо бы как-то пометить, например, цветом плитки, чтобы в дальнейшем по забывчивости не поставить сюда что-нибудь.
  3. Тот, кто применяет термоматы, может несколько изменить их конфигурацию. Стекловолоконную сетку-основу нужно подрезать, после чего одну часть можно будет повернуть относительно другой на любой угол. Необходимо только проследить, чтобы радиус сгиба кабеля не оказался при этом слишком малым.

Кабель в чистом виде (не термомат) нужно крепить пластиковыми хомутами либо к металлической сетке, уложенной поверх утеплителя, либо, за неимением таковой, к предварительно уложенной специальной монтажной ленте.

Первый запуск

Включать систему, водяную или электрическую, залитую стяжкой, нужно после прогрева верхнего слоя бетона калорифером. Если запустить пол при плохо застывшем растворе, то бетон может деформироваться и повредить нагревательный элемент.

При использовании мат или стержневого пола залитых плиточным клеем, перед включением устройства, так же надо время, чтобы клей хорошо просох.

Первый запуск водяного пола следует начинать с подачи теплоносителя нагретого до 20 — 25 градусов, и дать 2 дня поработать ему в таком режиме. Затем, каждый день температуру воды нужно поднимать на 10 градусов, а антифриза на 5.

Электрические полы так же включаются постепенно. Начинать нужно с малых оборотов, и на протяжении 3 дней повышать температуру до максимума. Затем в обратной последовательности произвести отключение.

При нагреве кабель расширяется, а остывая сужается, тем самым остаётся зазор между ним и бетоном. В приделах этого промежутка в дальнейшем и будет происходить расширение провода.

Выбираем подложку

Еще один важный параметр, который влияет на качество ламинированного напольного покрытия над теплым водяным полом, заключается в правильном выборе подложки. Назначение ее состоит в том, чтобы выровнять небольшие перепады основания, в результате формирования новой стяжки, на которое будет уложен ламинат. Помимо этого, подложка улучшает звукоизоляционные характеристики напольного покрытия и является дополнительной теплоизоляцией.

Напольная плита «Isoplaat» (Изоплат)

Подложка, уложенная поверх бетонной стяжки, предотвращает трение ламината с основой из бетона, исключая появление посторонних, неприятных звуков. Важным критерием является ее способность сохранять теплопроводность напольного покрытия на необходимом уровне, не снижая его, поэтому значительную роль играет небольшая толщина выбранного материала – от 1,5 до 2 мм.

Строительные магазины готовы предложить этот материал в большом ассортименте. Некоторые производители ламината предлагают определенный подходящий тип подложки для своих изделий.

С учетом того, что под ламинатом будет проходить система водяного отопления, далеко не каждая подложка может быть использована

Некоторые производители предлагают покрытия с перфорацией (мелкими отверстиями), значительно понижающей значение термического сопротивления материала, сохраняя его эластичность.

Подложка с перфорацией

Коэффициент теплопроводности подложки должен быть как можно выше, тогда она будет лучше пропускать тепло, не задерживая. Этот материал должен обладать следующими качествами:

  1. Устойчивостью к «рабочей» температуре системы «теплый пол».
  2. Экологичностью и отсутствием токсинов, которые могли выделяться при нагреве.
  3. Паропроницаемостью.

Чаще всего в условиях монтажа системы водяного теплого пола в качестве подложки используют материал из пробки или вспененного полиэтилена.

Таблица 6. Варианты подложки

Иллюстрация
Описание

Вспененный полиэтилен

Этот тип подложки является наиболее распространенным и доступным по стоимости. Этот материал выпускается в широком ассортименте, и имеет разную толщину, что позволяет подобрать необходимый материал для водяного пола. Такая подложка проста в работе – ее легко резать, чтобы подогнать под необходимый размер помещения и склеивать отдельные фрагменты между собой с помощью специального скотча.

Пробка

Часто под ламинат используют пробковую подложку, но в системе теплого водяного пола ее использование ограничено высокими теплоизоляционными характеристиками материала. Помимо этого, стоимость материала довольно высока. По сути, пробка является природным утеплительным материалом, имеющим высокое термическое сопротивление, поэтому в системе теплого пола ее применение не целесообразно.

Подложка «Arbiton Floor Thermo»

Это перфорированный материал узкого назначения выпускается специально для устройства настилающего слоя финишного покрытия системы теплого пола. Материалом изготовления является вспененный химически нейтральный полистирол с термическим сопротивлением 0,06 м²×°K/Вт. Может поставляться в виде плит или рулонного материала.

Рулонный вспененный полистирол с алюминиевым фольгированным слоем

Этот материал, назначение которого заключается в отражении тепла в сторону помещения, укладывают под трубы теплого пола

Поэтому важно помнить, что при устройстве теплого пола, такую подложку нив коем случае нельзя укладывать непосредственно под ламинат.

Выбираем покрытие

Кухня — особенное помещение в квартире, напольное покрытие в ней должно быть не только практичным и красивым, но и:

  • гигиеничным — легко очищаться;
  • влагостойким — так как кухня, второе по влажности помещение после ванной;
  • износостойким — повышенная устойчивость к истиранию;
  • ударопрочным — чтобы выдерживать падение тяжелых предметов.

Таким требованиям отвечает не весь материал, который используется в качестве финишной отделки. Рассмотрим подробнее допустимые виды покрытий для тёплых полов.

Кафельная плитка

Для кухни, плитка — идеальное решение, она экологически безопасна и не трескается, даже при высокой степени нагрева, влагостойка и легко моется. Но быстрый прогрев не всегда оказывает благоприятное действие на ноги.

При выборе плитки надо обращать внимание на её твёрдость и пористость. Плотность не должна быть очень низкой

Тёплый пол на кухне под плитку включается лишь после полного просыхания клея.

Наливные полы

Наливной пол в кухне набирает популярность. Он не нуждается в дополнительной стяжке, так как сам обладает выравнивающими свойствами. Кроме того, легко моется, не боится влаги и не царапается, а срок службы до 50 лет. Разнообразие расцветок огромно, возможно даже воплотить идею с эффектом 3D.

Но такой вид покрытия современный и достаточно новый, поэтому стоит не мало. Кроме этого, для его возведения требуется опыт, иначе качество будет не высокое, и лучше доверить работу профессионалом.

Пробка

Пробковые покрытия подходят для кухни, но только клеевые модели. Их плюсы при использовании именно для кухни:

  • при падении посуды на такой пол, она не разобьётся;
  • ходить босиком по такой поверхности приятно, кроме того она не скользит;
  • пробка хороший тепло и звукоизолятор;
  • не горит и не выделяет токсичных веществ.

Конечно, как и любой материал, пробка имеет и недостатки:

  • дорого стоит;
  • требуется специальный клей и лак для отделки;
  • стелить пробковое изделие можно только на идеально ровную поверхность;
  • легко повреждается и царапается.

Монтаж такого покрытия сложен, и требует навыков.

Допустимо монтировать на греющую поверхность ламинат или паркет, но для кухни, это покрытие не очень подходит. Часто в таком помещении укладывают линолеум, так как он прост в уборке, но обязательно модель должна иметь значок, о возможности размещения на нагревательном устройстве.

При наличии белого гарнитура, красиво будет смотреться чёрный пол. Если кухня большой площади, то специалисты советуют использовать комбинированное покрытие. В рабочей зоне  — плитка, в обеденной — пробка или паркет.

Устанавливать или нет в кухне тёплые полы — решать вам. Главное подобрать тот вид, который будет отвечать вашим требованиям и подходить по характеристикам к помещению.

Когда актуально устраивать плавающий пол

Положительные качества такой конструкции пола делает возможным его устройство в помещениях различного назначения. Наиболее актуальны плавающие полы в следующих обстоятельствах:

  1. Если помещение нуждается в качественной звукоизоляции.
  2. Когда необходимо выполнить качественную теплоизоляцию – многослойный пирог станет оптимальным выбором.
  3. При использовании водяной системы «теплый пол» – нагрев приводит к расширению материалов.
  4. Когда строение подвержено процессам усадки — деревянные дома или новостройки.

«Мокрая» стяжка, армированная металлической сеткой с ячейками 10 х 10 см

Схемы подключения

Водяной пол работает с применением низкотемпературного теплоносителя (до +45°C). В радиаторы подают жидкость, нагретую до +60…+70°C. Чтобы решить проблему корректного распределения потоков, применяют специальные схемы подключения.

Комбинированная

В системе отопления этой категории нагретая в котле вода направляется в смеситель. Термоэлемент настраивают на требуемый порог срабатывания. При слишком высокой температуре теплоносителя открывается вентиль для подачи охлажденной жидкости из другой магистрали. Схему с 3-ходовым клапаном дополняют байпасом, в котором происходит смешивание потоков. К контуру теплого пола можно подключить полотенцесушитель.

К радиатору

Этот вариант используют при оснащении системы мощным циркуляционным насосом. Высокая производительность позволяет перекачивать теплоноситель по длинной магистрали с ответвлениями. Создают 2 кольцевых контура с общим участком. На гребенку для последующего распределения в нагревательную линию подается охлажденная в радиаторах жидкость.


Теплый пол можно подключить к радиатору.

Материалы, которые нам понадобятся

Если вы планируете самостоятельно смонтировать инфракрасный пол с финишным покрытием (кафельной плиткой), следует, запастись нужным материалом и инструментом.

Требуется купить:

  • термоплёнку с набором зажимов;
  • электропровод;
  • температурный регулятор;
  • изоляционный битумный материал;
  • теплоизоляцию;
  • армирующее изделие;
  • полиэтиленовую плёнку;
  • сухую самовыравнивающуюся смесь;
  • плиточный клей;
  • строительный скотч.

К инструментам, которые потребуются при монтаже инфракрасных тёплых полов под плитку относятся: мультиметр, рулетка, отвёртка, угольник, метр, кусачки и резиновый молоточек.

Если купить стандартный набор плёночного пола, то в него входят кроме самой термоплёнки, зажимы, электропровода, изоляционный битумный материал с самоклеящейся основой.

Как “подружить” теплый пол с кафельной плиткой?

Если сравнивать с радиаторной системой обогрева установка теплого пола под плитку имеет весомое преимущество, поскольку позволяет создать условия для равномерного распределения тепла, сохраняя при этом естественную и комфортную для обитателей квартиры влажность воздуха.

Главное достоинство керамической плитки и керамогранита то, что они, подобно аккумулятору, способны удерживать и накапливать тепло

При обустройстве пола, отделанного керамической плиткой, можно применять один из двух вариантов:

  • водяной;
  • электрический.

Одни выбирают водяной теплый, считая его самым комфортным в эксплуатации. При грамотно выполненном монтаже он способен создать и поддерживать оптимальный микроклимат в доме. Другие же предпочитают электрический тип, аргументируя свой выбор экономической выгодностью такого вида обогрева.

Чтобы сделать грамотный выбор, необходимо взвесить все «за и против», рассмотрев каждый вид более подробно.

Расход электроэнергии и его снижение

Для подогрева полов в ванной, хватает 1,5 м2 плёнки, мощностью 100 вт/м2. В обычной ванной комнате, при установке на регуляторе температуры нагрева 25˚C, питание будет включаться 4 раза в час, по 6 мин. За месяц это будет (4 х 6 х 24 х30)/60 = 288 ч. Расход электроэнергии составит 288 х 150 = 43,2 кВт.

Есть такая общемировая тенденция к повышению КПД нагревательной плёнки. Но как бы то ни было, если для поддержания температуры требуется затратить 100 Вт/м2, то уменьшить эту цифру не получится при любом КПД.

Но вот правильно спланированные работы по теплоизоляции, способны существенно уменьшить время работы нагревательных элементов.

Минусы теплого электрического пола

При выборе того или иного вида отопления следует помнить, что абсолютно идеальных систем не бывает. Это в полной мере касается и теплых электрических полов, обладающих собственными специфическими недостатками. Прежде всего теплые полы отличаются высокой стоимостью эксплуатации. При использовании нагревательного кабеля для отопления больших площадей, его общая мощность может составлять от 15 до 20 кВт. Такие показатели существенно повышают ежемесячный расход электрической энергии.

Все электронагреватели обладают повышенной опасностью поражения током и данный вид теплых полов также попадает под эту категорию, особенно в помещениях с высокой влажностью. Чтобы повысить электробезопасность, нужны дополнительные средства для создания надежной системы заземления и приобретения устройства защитного отключения. Следует учитывать негативный фактор электромагнитного поля, создаваемого нагревательным кабелем. Оно оказывает постоянное отрицательное воздействие на организм человека.

Следует учитывать и отрицательные моменты технического плана. В частности, в процессе постоянного нагревания может пострадать напольное покрытие. Особенно это касается деревянных полов, которые наиболее подвержены деформации под действием повышенной температуры. Укладка подобных отопительных систем осуществляется в несколько слоев, что при определенных условиях может уменьшить высоту помещения до 10 см. Таким образом, теплый электрический пол под плитку, плюсы и минусы имеет в зависимости от обстоятельств и условий эксплуатации. Правильно выполненные монтажные работы позволяют избежать большинства недостатков.

Практические советы

Профессиональным строителям непонятно, зачем нужен тонкий фольгированный теплоизолирующий материал типа пенофол. Производители обосновывают его применение тем, что он дополнительно теплоизолирует основание и отражает инфракрасные лучи. Это очень сомнительная аргументация. Почему?

Теплопередача происходит за счет трех явлений: теплопроводности, конвекции и теплового излучения. Первый способ осуществляется при прямом контакте тел с различной температурой, второй из-за перемещения горячих и холодных потоков воздуха и третий за счет излучения инфракрасных лучей. Если эффективность первых двух способов не зависит от температуры тела, то количество инфракрасных лучей с учетом температуры возрастает в геометрической прогрессии. Тело с температурой 20–30°С излучает мизерное количество инфракрасных лучей, соответственно, и отражать нечего. Электрические провода плотно соприкасаются со стяжкой и передают ей максимум тепла, а незначительное количество инфракрасных лучей поглощается тем же раствором. Эффективность фольги в случае полов с подогревом приближается к нулю, лишние потери времени и денег.

Пенофол

Но и это еще не все. Пенофол – очень мягкий материал с толщиной утеплителя до 5 мм. Такая толщина никакого заметного эффекта теплосбережения не дает, это следует знать. Кроме неэффективности, пенофол приносит прямой вред. Во время изготовления основания он неравномерно прогибается, между тонкой стяжкой и плитами перекрытия появляются пустоты. Как следствие, стяжка трескается и плитка отслаивается.

Пенофол может стать причиной появления трещин на стяжке

На фото – укладка карбонового пола на пенофол

Не стоит укладывать плитку на толстый слой клея

Почему? Во-первых, большая толщина клея очень усложняет процесс выравнивания плитки. Во-вторых, толстый слой клея не только очень долго застывает, но и дает значительную усадку. После застывания поверхность пола может стать неровной. В-третьих, каждая плитка будет фиксироваться отдельно, что вызовет ее отрывание при малейших пропусках клея. В-четвертых, вам никогда не удастся прижать ее с таким усилием, чтобы сцепление с основанием было равномерным и плотным. Во время прижатия лицевая поверхность утапливается, а это еще более усложняет укладку. И, в-пятых, если под теплым полом есть теплоизолятор из вспененных мягких полимеров, то каждая плитка будет иметь свою индивидуальную усадку. К этому перечню можно добавить, что стоимость клея значительно больше, чем цементно-песчаных растворов для стяжки.

Виды электрических теплых полов под плитку

На первом этапе выбора полов следует определиться, что нам необходимо? Это будет полноценный теплый пол, который способен заменить систему отопления или нам необходим всего лишь дополнительный подогрев для комфортного нахождения в комнате. Ведь от этого зависит тип теплых полов, который мы выберем.

Теплый пол в качестве основного вида отопления

Так как мы рассматриваем теплые полы электрические под плитку, то нам сразу придётся откинуть идею установки нагревательных кабелей. Ведь их монтаж возможет только в слое стяжки. Остаются варианты нагревательных матов, инфракрасного стержневого и пленочного теплого пола.

Давайте рассмотрим каждый из вариантов отдельно:

Начнем с нагревательных матов. В качестве нагревательного элемента в них выступает все тот же нагревательный кабель, только уменьшенного диаметра. Благодаря этому толщина мата колеблется в пределах 2,5 – 5 мм. Это позволяет укладывать его непосредственно в слой плиточного клея.

  1. Кабель в таком мате уложен в специальную сетку, которая обеспечивает допустимые условия изгибания кабеля и препятствует его излому. За счет разрезания данной сетки можно выполнить настил мата по поверхности любой сложности.
  2. Нагревательные маты могут быть двух видов – выполненные из одножильного и двухжильного кабеля. Второй вариант оставляет больше возможностей для маневра во время монтажа пола.

Стержневые инфракрасные теплые полы

Инфракрасные стержневые теплые полы изготовлены из специального углеродного покрытия. По форме такой теплый пол очень напоминает веревочную лестницу, из-за чего достаточно часто называется теплым полом лестничного типа. Шаг нагревательных элементов обычно около 10 см.

  1. Монтаж такого теплого пола вполне возможно выполнить своими руками. Ведь для этого достаточно размотать конструкцию и уложить. В то же время если требуется изгибание такого теплого пола для придания формы комнаты, то выполнить такое достаточно сложно.
  1. Дело в том, что пленочное покрытие имеет плохую адгезию даже со специальным плиточным клеем для теплого пола. В связи с этим укладка плитки непосредственно на пленку невозможна – плитка будет просто отслаиваться.
  2. Инструкция по монтажу пленочных теплых полов предполагает применение специальной армирующей сетки. Причем сетка должна в обязательном порядке быть прибита к полу. Еще один вариант предполагает применение листов гипсокартона, которые укладывают поверх тёплого пола и уже на них укладывают плитку.

Монтаж пленочных теплых полов под плитку

Теплый пол в качестве дополнительного вида отопления

Но электрические теплые полы под плитку могут применяться и в качестве дополнительного обогрева. На эту роль хорошо подойдут все приведенные выше виды теплых полов, а также аморфно металлические ленты и капельные теплые полы.

  • Наиболее широко применяются аморфно металлические ленты. Принцип их действия основан на применении быстрозамороженных металлов. Такие металлы имеют особые свойства, которые и нашли применение в системах отопления. Толщина такой ленты всего 20 – 25мкм.
  • Монтаж такого теплого пола очень прост, энергопотребление ниже чем у других видов теплых полов, а структура позволяет применять практически для любых видов покрытий. Единственное почему он нами отнесен в качестве дополнительного вида отопления, это максимальная температура, которая редко превышает 40⁰С. Это обусловлено структурой материала.
  • Для обогрева полов 40⁰С вполне достаточно и данный вид полов вполне можно применять в качестве основного обогрева. Но только в случае качественного утепления дома. В противном случае данной температуры будет мало.

Аморфно металлическая лента под плитку

  • Последним видом являются капиллярные теплые полы. Их принцип действия основан на нагревании воды прокачиваемую через контур специальных труб малого диаметра. Благодаря этому суммарный объем воды в таком контуре не превышает 10 – 20 литров. Откуда и пошло название капиллярный теплый пол.
  • Нагревательный блок и насос для прокачки воды устанавливается на стене. Конструктивно он выполнен в одном корпусе с терморегулятором. К нему же подключаются трубки теплых полов. Тепловая мощность таких устройств достаточно мала и для полноценного отопления их точно не хватит. А вот для создания комфортных условий вполне достаточно.

Укладка плитки на электрический пол

На этом этапе у вас так же не возникнет трудностей – укладка плитки на теплый пол ничем не отличается от обычной укладки плитки. Единственное различие между этими процессами – использование специального плиточного клея. Приобрести следует клей “для теплого пола”, при выборе производителя так же не стоит сильно экономить, сэкономив на качестве мы можем получить не совсем ожидаемый результат!

Перед самой укладкой теплый пол в ванной нужно примерно соорентироваться в том, как мы будем в дальнейшем ее укладывать. Для этого разложите плитку, на основных участках расположите цельную плитку.

Далее подготовим плиточный клей, размешиваем сухую смесь и воду

Начинать этот процесс необходимо с дальнего угла от двери в ванную.
Используя зубчатый шпатель, на поверхность нагревательного мата осторожно наносим получившийся раствор. Все пустые места в этом процессе должны быть заполнены клеем

Оптимальный показатель толщины слоя клея над элементами конструкции составляет не меньше чем 5 мм.
Перед тем, как положить первую плитку, монтируем в углы пластиковые крестики. Это поможет вам контролировать размеры щелей. После этого необходимо проверить на сколько ровная поверхность и уровни ее горизонта! Пластиковые колышки помогут эффективно устранить все возникшие неточности.
Дальше мы монтируем пластиковые крестики с каждой стороны, после чего проводится укладка плитки (второй и третьей) с разных сторон. Повторяем процесс проверки ровности поверхности и уровня горизонта. Проводим снова те же действия, проверяя горизонталь плитки. Так мы проложим плитку по всей поверхности теплого пола.
Желательно иметь в своем арсенале плиткорез, это существенно упростит обрезку в тех местах, где она требуется. Аналогом плиткореза может выступить “болгарка” или качественный стеклорез.
После того, как теплый пол оказался по всей своей поверхности уложенный плиткой (крестики не демонтируем), нам осталось только подождать полного высыхания. В среднем этап высыхания длится около суток, эту информацию вы можете найти на упаковке плиточного клея.
Когда плиточный клей высохнет, используя шпатель, необходимо произвести затирку швов.
Поздравляем! Работы по укладке плитки на теплый пол подошли к завершению! Важный момент: включать систему теплого пола настоятельно рекомендуется только по истечении пары суток. Такой промежуток необходим для того, чтобы плиточный клей успел до конца высохнуть и дать свою максимальную прочность.

В ситуации, когда вы не занимались укладкой плитки, а произвели цементную стяжку, систему не стоит включать вплоть до полного высыхания стяжки. В противном случае вы можете столкнуться с такими проблемами как неправильное высыхание раствора, что приведет к неравномерности пола. В итоге вы получите такие неприятные моменты как трещины и провалы в стяжке. Это вызовет нестабильную работу системы нагревательного кабеля! Заранее подумайте о месторасположении мебели, в этих местах не рекомендуется прокладывать нагревательный кабель. Рекомендуемая толщина стяжки должна быть не меньше 20 мм. Именно уровень в 20-30 мм позволит вам придать максимальную прочность теплому полу.
В первое время вы будете привыкать в новому теплому полу – хоть уровень его температуры и не высокий (для того чтобы не причинить вреда вашим стопам), придется поэкспериментировать с настройками уровня температуры.
Как мы видим, теплый пол в ванной своими руками это вполне реально, главное следовать инструкциям и тщательно проверять каждый шаг на присутствие ошибок. Внимательность – главное в этом деле!

Применяйте полученные знания со всей ответственностью, если вы сомневаетесь в том, что сможете самостоятельно провести все необходимые этапы – лучше обратитесь за помощью к специалистам. Помните, демонтаж теплого пола в ванной дело довольно затратное. Соблюдая все пункты и внимательно проделывая каждый шаг вы сможете существенно сэкономить свои денежные средства!

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
