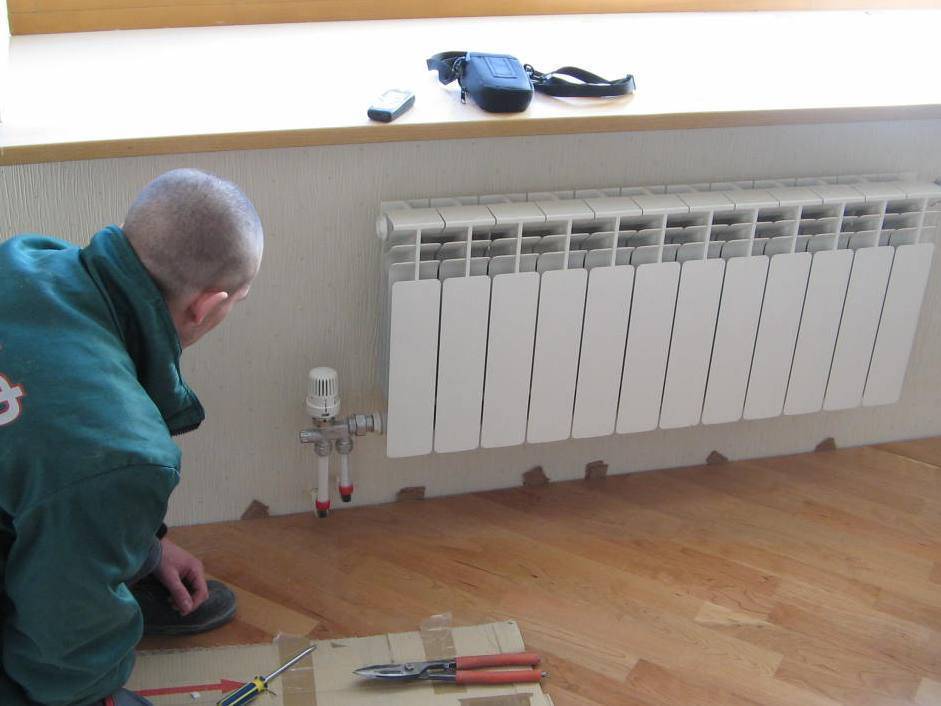

Установка батарей (радиаторов) отопления своими руками — основные технологические этапы

Содержание главы (список):

После загрузки страницы переходы по спискам проходят мгновенно(т.е. отдельных загрузок не требуют,  т.к

они уже загружены на ваш компьютер).(ВАЖНО!)Неправильная эксплуатация прибора     может привести к взрыву!№1
    Внимание!   Практически все ремонтно – монтажные работы в системах центрального  (водяного)  отопления приравниваются к сложным сантехническим работам.

     Если монтаж любых систем  (в том числе отопительных)  выполняется  “с нуля”  (начиная с установки надёжной запорной арматуры)  целиком и полностью из нового материала, По крайней мере в тех случаях,  когда люди не экономят на материале и комплектующих в ущерб качеству и поручают работу настоящим профессионалам.частичной* При условии надёжного отключения,  хорошего состояния резьбовых соединений,  а также полного сброса теплоносителя  (зачастýю при отключении и сливе значительные объёмы воды  “зависают”  на верхних этажах и могут проявить себя уже после обрезки трубопроводов).ос участком трубопровода№2

     И начинать в таком случае с приобретения нового изделия и комплектующих вам не следует.      Сначала необходимо побеседовать с соседями из квартир которых приходят трубы к вашему радиатору в своихк новой* Иногда в такой ситуации трубу ломают специально  (проворачивая со своей стороны).   При этом расчёт строится на том,  что кроме восстановления трубопровода новым материалом соседям надеяться не на что,  а вам только того и надо.      Зачастýю такая тактика срабатывает неплохо,  но в первую очередь это зависит от того,  с кем придётся иметь дело  (варианты дальнейшего развития событий могут быть самые различные)

     Ещё хуже,  когда сверху либо снизу сделан серьёзный ремонт,  отопительные приборы и трубы к ним заменены а все соединения заложены,  зашиты и доступа к ним нет.      Подключиться к новой трубе в таких случаях невозможно без вскрытия зашитых участков стен.      Разрешение на такие работы соседи дают очень редко,  а могут и вообще не пустить в свою квартиру.      Кстати,  если при разговоре с соседями к вам отнеслись с полным пониманием и дали заочное разрешение на подключение,  –  обязательно  (особенно если ваш собеседник человек недалёкий) осмотрите место проведения работ своими глазами.      Иначе вполне может получиться  (когда вы придёте работать)  что подключаться к новым трубам можно,  но всё зашито а вскрывать ничего нельзя.      Такие случаи отмечаются регулярно.вамидля них№3

     Теперь основное,  –  приобретение надёжного изделия,  трубы,  фитингов,  других комплектующих

     Зачастýю такая тактика срабатывает неплохо,  но в первую очередь это зависит от того,  с кем придётся иметь дело  (варианты дальнейшего развития событий могут быть самые различные).      Ещё хуже,  когда сверху либо снизу сделан серьёзный ремонт,  отопительные приборы и трубы к ним заменены а все соединения заложены,  зашиты и доступа к ним нет.      Подключиться к новой трубе в таких случаях невозможно без вскрытия зашитых участков стен.      Разрешение на такие работы соседи дают очень редко,  а могут и вообще не пустить в свою квартиру.      Кстати,  если при разговоре с соседями к вам отнеслись с полным пониманием и дали заочное разрешение на подключение,  –  обязательно  (особенно если ваш собеседник человек недалёкий) осмотрите место проведения работ своими глазами.      Иначе вполне может получиться  (когда вы придёте работать)  что подключаться к новым трубам можно,  но всё зашито а вскрывать ничего нельзя.      Такие случаи отмечаются регулярно.вамидля них№3

     Теперь основное,  –  приобретение надёжного изделия,  трубы,  фитингов,  других комплектующих.

Пошаговая инструкция по установке чугунных батарей в квартире

Стандартный чугунный радиатор имеет 10 секций. Перед монтажом в отверстия нужно вкрутить гайки с подмоткой. Часто острые края гайки повреждают уплотнительный материал. Избежать этого помогает стачивание кромки с помощью рашпиля.

Намотать на резьбу гайки подмотку в направлении, обратном резьбе.

Наматывать нужно туго, чтобы материал не сполз во время накручивания гайки. Смазать подмотку силиконовым герметиком.

Закрутит гайку разводным ключом.

Проделать ту же операцию с другой гайкой. Подготовить подобной образом краны — намотать льняную нить и смазать герметиком.

Вкрутить кран в установленную ранее гайку.

Докрутить с помощью большой отвертки или самодельного ключа.

Чтобы к крану можно было подключить полипропиленовую трубу, из которой выполнена подводка, обмотать нитью и смазать силиконом соединительную муфту. Скрутить муфту и кран. Собрать узлы на подаче и обратке.

Для отвода воздуха установит кран Маевского.Повесить чугунный радиатор на крюки, закрепленные в стене. Теперь он готов к подключению.

Подготовительные работы

Чтобы правильно выбрать нужные детали и рассчитать их количество, следует знать тип разводки системы отопления – одно- или двухтрубная. В однотрубной нагретый теплоноситель поднимается по стояку, а отопительные приборы подключены к нисходящей магистрали. В двухтрубной теплоноситель перемещается от нагревателя к отопительным приборам и обратно. Одна магистраль предназначена для подачи горячей воды, вторая – для возвращения остывшего теплоносителя к котлу. Есть два способа подсоединения элементов системы – горизонтальный и вертикальный.


Правильно установленный чугунный радиатор аккуратно выглядит и хорошо отапливает помещение

Все нюансы подключения следует выяснить еще до начала работ. Перед монтажом нужно слить воду из системы, демонтировать старые отопительные приборы, удалить крепления, на которых они держались. Подача горячего теплоносителя в систему должна быть прекращена до окончания работ.


Схема установки радиаторов отопления

Сборка чугунных радиаторов отопления

В первую очередь необходимо сгруппировать секции. Для этого понадобятся радиаторные ключи. Прибор закрепляют на верстаке, в нижние и верхние отверстия нужно вставить радиаторные ключи, чтобы они уперлись во внутренние выступы. Оба ниппеля нужно развернуть одновременно, чтобы избежать перекоса секций, поэтому манипуляцию выполняют с помощником. Ниппели должны быть смазаны олифой, на них надевают прокладки. Ключи вращают в направлении, противоположном резьбе. Если она левая, то поворачивают вправо, а если правая – влево. Ввинчивать нужно на 1-2 хода резьбы.

Гидравлические испытания готовой конструкции проводят на специальном стенде, где с помощью пресса создают давление 4-8 кгс/см.кв. Работоспособность прибора проверяют по манометру. Если его показатели начинают снижаться, значит, либо подключены бракованные секции, либо работы произведены некачественно. В первом случае элементы заменяют, во втором – подтягивают ниппели. При появлении небольших повреждений их можно отремонтировать эпоксидным клеем. Если неправильно выполнены соединения и подтекают стыки, следует поменять прокладки.


Схема сборки чугунного радиатора

Окрашивание радиатора после сборки

После испытаний отопительный прибор окрашивают и высушивают. Для получения прочного и ровного покрытия необходимо наносить два тонких слоя краски. В результате радиаторы должны соответствовать таким требованиям:

  • Термоустойчивое покрытие корпуса прибора. Оно должно выдерживать температуру 80 градусов, не размягчаясь и не выделяя в атмосферу вредных веществ.
  • Окрашивание должно быть достаточно качественным, чтобы максимально защищать радиатор от коррозии.
  • Выбранный состав не должен меняться в цвете.

Специалисты рекомендуют в качестве покрытия использовать алкидные эмали, т.к. после высушивания они безвредны и в процессе эксплуатации не отравляют воздух. Вариант – акриловые составы. Они не трескаются, не меняют цвет и устойчивы к нагреванию. Оба типа составов имеют свои преимущества: алкидные эмали дешевле, краски на акриловой основе – долговечнее. Можно использовать также водно-дисперсионные краски, на которых есть пометка производителя о том, что они могут применяться для окрашивания отопительных приборов.


В качестве инструментов для окрашивания используют кисти, валики, краскопульты

Как правильно определить место расположения радиатора

Приборы отопления обычно располагают под окнами на высоте не менее 6 см от пола и 5-10 см от низа подоконника. Расстояние до стены должно быть не менее 3-5 см. Трубы системы располагают под небольшим уклоном, который делают в направлении движения теплоносителя. Если не будет уклона или при установке чугунного радиатора появятся перекосы, в батареях будет скапливаться воздух, который придется удалять вручную. «Завоздушенный» радиатор не сможет нормально прогреваться и отдавать тепло. Центр прибора должен совпадать с центром оконного проема плюс-минус 2 см.


Установка радиатора – схема с указанием центра и мест крепления на кронштейны

Подручные инструменты

Чтобы осуществить монтаж чугунных батарей, понадобятся следующие инструменты:

  • Строительный уровень.
  • Шуруповёрт.
  • Дрель для проделывания отверстий в стене.
  • Рулетка.
  • Герметик, лента для уплотнения.
  • Карандаш.
  • Длинный и короткий ключ для соединения секций батареи.

Инструменты для монтажа батареи отопления

Дополнительно лучше приобрести динамометрический ключ. Он поможет оптимально затянуть детали в местах соединения. Если сделать это слабо, они могут не выдержать давления отопительной системы. Это вызовет протечку. А если сильно закрутить, то может сорваться резьба. Это тоже приведет к аварийной ситуации.

Динамометрический ключ

Как подбирать батареи для помещения

Объема батарей должно хватать на обогрев помещения

Отопительная система является непростой конструкцией, поэтому она в целом и отдельные ее элементы, такие как радиаторы отопления и трубы, требуют правильной установки и соответствующего выбора изделия, подходящего под определенное помещение.

Относительно батареи отопления существуют рекомендации по подведению трубопроводов, высоте размещения радиаторов (соблюдая расстояния от пола) и их правильному расположению.

Как правило, радиаторы устанавливают в местах наибольших теплопотерь

Что касается выбора места установки радиаторов, то, как правило, это места с самыми большими теплопотерями. Практически во всех домах или квартирах такими местами являются окна и двери независимо от применения новых технологий. Над дверью не всегда возможно установить радиатор, поэтому их часто монтируют под окнами.

Чтобы не происходило отсырения стены под окном, и теплый воздух равномерно распределялся по нижней части помещения, а затем поднимался вверх, необходимо, чтобы размеры отопительного радиатора составляли 70-75% окна в этой комнате.

Правила установки радиаторов

Если радиатор находится под окном, то установите его строго посередине

Для обогревателей не только размер является эталонным требованием, но и существует ряд других рекомендаций, которые следует соблюдать как при выборе нагревательного элемента, так и при выполнении монтажных работ.

К таким требованиям относятся:

  • нагревательный прибор должен быть установлен строго посередине окна, одинаково равноудаленным от краев;
  • высота установки радиаторов от пола не должна превышать 15 см, иначе будут образовываться холодные зоны над полом, а если опустить обогреватель ниже 8-10 см от пола, то производить уборку под таким устройством будет проблематично;
  • от подоконника радиаторы должны стоять на расстоянии 12-18 см, если устройство поставить ближе, то может быть потеря мощности обогревателя из-за притока холодного воздуха из оконного проема;
  • расстояние от задней стенки прибора до настенного покрытия должно быть 3-7 см, это необходимо для правильной конвекции воздуха.

Какие радиаторы отопления выбрать для замены

Не каждый возьмется за установку радиаторов отопления своими силами, считая эту затею слишком хлопотной. Но на самом деле основной фронт работ не такой уж и сложный.

При том огромном разнообразии теплового оборудования, которое предлагается сегодня, бывает непросто выбрать нужный вариант. Однако следует ознакомиться со всем характеристиками, а не только смотреть на дизайн и описание к модели.

Алюминиевые радиаторы обладают наибольшей теплоотдачей

В общих чертах параметры таковы:

  1. С наибольшей теплоотдачей – алюминиевые радиаторы, отличающиеся максимальной проводимостью тепла, отличным дизайном. Среди «минусов» можно указать подверженность разрушению от кислотной среды теплоносителя, их нежелательно использовать в городских высотках, где бывает высокое давление до 20 атмосфер.
  2. Чугунные радиаторы отличаются долговечностью из-за стойкости к коррозии и засорению тяжелыми частицами. Из недостатков – устаревший дизайн, большая масса, затрудняющая перевозку и крепление чугунной батареи к стене с декором. Возможны трещины от гидроудара, поскольку материал не пластичен.
  3. Стальные радиаторы тоже отличаются высоким КПД по отдаче тепла, у них приемлемая цена, отличный дизайн, визуально компактные размеры даже при большой длине и глубине. Их «минус» – подверженность коррозии, даже если в документации указано «нержавеющая» сталь. При небольшой толщине подвержены деформации от гидроудара и чрезмерного давления в системе.
  4. Биметаллические радиаторы (алюминий с покрытием и стальная труба внутри) отличаются превосходным дизайном и теплоотдачей и при небольшом весе. Стойкость к коррозии обеспечивает внутренне напыление, они нетребовательны к кислотно-щелочной среде и загрязненности теплоносителя. Хорошо переносят испытания системы, есть возможность регулировки подачи тепла при дополнительной комплектации. Из недостатков – высокая стоимость относительно других современных батарей.
  5. Медные трубы и секции радиатора имеют наиболее продолжительный срок эксплуатации – до 50лет. В Европе их считают идеальным вариантом. Среди «минусов» можно указать наибольшую стоимость и сложный монтаж из-за специальной пайки, которую производят только специалисты.

Биметаллические радиаторы отличаются превосходным дизайном и хорошей теплоотдачей

Перемычка между трубами батареи – важный элемент системы. Он способен смягчить гидроудар, благодаря дополнительному распределению теплоносителя стояком и байпасом.

Смешанная система

При проектировании обогрева просторного или двухэтажного здания невозможно использовать лучевое подключение или однотрубную систему.

Практически устройство отопления сводится к тому, что от коллектора идут отдельные магистрали на разные части здания. Система обогрева каждой части здания используется двухтрубная.

  • Иногда часть системы может быть и однотрубная – например, для отопления пристройки, веранды или зимнего сада.
  • По факту устройство отопления имеет конструкцию, комбинированную из двух-трех схем.
  • Недостатки: требует наличия грамотного проекта и установки термоголовок на каждую батарею.
  • Плюс – можно спроектировать устройство отопления для построек любой этажности и конфигурации.

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

  • Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
  • Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
  • В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

  1. Две футорки.
  2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

  • Четырех парных футорок.
  • Одной пробки, соответствующей внутреннему шагу резьбы футорки.
  • Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Устройство радиатора отопления

Большинство батарей имеют простую конструкцию. Они состоят из двух горизонтальных коллекторов, которые соединены вертикальными перемычками для циркуляции теплоносителя. Эта конструкция из труб выполнена из металла с хорошей теплоотдачей либо имеет корпус для повышения площади контакта нагретой поверхности с воздухом.

Верхний и нижний коллектор с двух сторон имеет входной и выходной патрубок. Но для подключения к отопительному контуру используется только два патрубка, а остальные глушатся. Эффективность работы прибора зависит от расположения подающей и отводящей трубы.

Способы крепления к стене

Выше перечисленные правила важно принимать во внимание при установке крепежных элементов. Чтобы зафиксировать крюк в стене, необходимо просверлить отверстие, вставить в него пластиковый дюбель и уже в него вкрутить крепежный элемент. Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

Такое устройство позволяет легко регулировать расстояние от радиатора до стены, достаточно лишь вкрутить или выкрутить крюк.

При установке радиаторов отопления в квартире своими руками важно понимать, как распределяется нагрузка от радиатора на крюки. Вес прибора в основном выдерживают верхние крепежные элементы, нижний крюк только фиксирует прибор в нужном положении. Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления

Чтобы навешиванию радиатора ничего не препятствовало, нижний крепеж располагают на расстоянии 1-1,5 см от уровня нижнего выхода прибора отопления.

Кронштейн для радиатора устанавливается по другой схеме. Перед тем как установить батарею отопления, ее прикладывают к стене. Затем отмечают места, где планируется установка кронштейнов. Отложив радиатор в сторону, прикладывают кронштейн к стене и отмечают точки его крепления. В отмеченных местах делают отверстия, в них вставляют дюбеля, и с помощью винтов фиксируют кронштейн на стене. После установки всех крепежей радиатор устанавливают на место.

Сборка секционных батарей отопления

Секционные приборы обогрева помещений удобны тем, что их можно собирать из любого расчётного количества регистров. Можно добавлять или демонтировать секции тем самым, корректируя теплоотдачу прибора. В случае выхода из строя секции её можно убрать, заменив новым регистром. Сборку секционных приборов отопления производят следующим образом.

  1. Для сборки секционной батареи понадобятся фитинги внешней резьбой (ниппели), заглушка, два запорных шаровых крана и кран Маевского. Процесс сборки секций происходит следующим образом.
  2. На рабочем столе или поддоне укладывают, собранную в заводских условиях, батарею, к которой нужно подсоединить дополнительные секции.
  3. На два ниппеля (фитинга) одевают паронитовые кольца.

Как собрать (добавить) секции к алюминиевому радиатору

Смотрите это видео на YouTube

  • Ниппели имеют две разнонаправленные резьбы. Их чуть-чуть вкручивают в отверстия батареи с одной стороны.
  • Одну или несколько секций в сборе придвигают к основной батарее так, чтобы во вторые отверстия вошли свободные концы фитингов.
  • Специальный ключ продевают через отверстие первого блока и слегка проворачивают ниппель до щелчка. Щелчок свидетельствует о том, что резьбы двух деталей совпали правильно.
  • Поворотом ключа ниппель втягивают в первый секционный блок.
  • Вставив ключ со стороны второго блока, окончательно стягивают секции в единую конструкцию.

Все скручивания нужно производить не спеша, не прилагая чрезмерных усилий. Во время сборки нужно обязательно следить за тем, чтобы соединяемые детали стыковались без перекосов.

Совместимость с системами отопления

Для типичного алюминиевого отопительного прибора производители рекомендуют рабочее давление в 10-20 атмосфер при температуре не выше 130 градусов. Каковы реальные параметры разных отопительных систем в штатном режиме?

Система отопленияДавлениеТемпература
С централизованной подачей теплоносителя3-5 кгс/см240-95 °С
Автономная1,0-2,5 кгс/см250-80 °С

Элеваторный узел многоквартирного дома. Манометры показывают давление в мегапаскалях на подаче и обратке отопления. 1 МПа примерно равен 10 атмосферам.

Как легко заметить, рабочее давление батарей укладывается в эксплуатационные параметры отопительных систем с изрядным запасом.

Стало быть, их можно без ограничений использовать и в частных, и в многоквартирных домах? Не спешите с выводами, камрады.

В автономных контурах — можно. Их параметры полностью подконтрольны владельцу и при правильно спроектированной отопительной системе (то есть при достаточном объеме расширительного бака и рабочем предохранительном клапане) никогда не выйдут за пределы указанных мной значений.

Мембранный расширительный бак компенсирует расширение теплоносителя при нагреве и препятствует росту давления.

Группа безопасности отопительного котла. Манометр (слева) служит для визуального контроля давления в контуре. Предохранительный клапан (справа) сбрасывает теплоноситель в дренаж при опасном росте давления.

А вот в отопительных системах многоквартирных домов возможны нештатные ситуации, приводящие к скачкам давления.

Приведу пару примеров:

  1. Гидроудар. Он возникает, если быстро заполнить водой сброшенный на время ремонтных работ стояк или весь контур. Вода практически несжимаема, поэтому в момент, когда она полностью вытеснит воздух через воздушник или сбросник, давление на фронте потока может кратковременно вырасти до 25-30 атмосфер;

Последствия гидроудара. Алюминиевая секция лопнула вдоль оребрения.

  1. Ежегодные испытания теплотрасс на плотность. Они проводятся после окончания отопительного сезона и призваны выявить слабые места в изношенных трубопроводах: в теплотрассу нагнетается холодная вода с давлением 12 кгс/см2 и более.
    На время испытаний входные задвижки элеваторного узла должны быть перекрыты, а сбросы открыты. А теперь представьте себе, что произойдет, если по любой причине (ошибка слесаря, выход из строя одной из задвижек) элеватор не будет отсечен от трассы. Результат предсказать нетрудно: рассчитанные на 10 атмосфер батареи лопнут.

Порыв теплотрассы при испытаниях на плотность. Алюминиевому радиатору при испытательном давлении явно не поздоровится.

Биметаллический радиатор: прочный стальной сердечник окружен оболочкой с оребрением из обладающего высокой теплопроводностью алюминия.
