Что необходимо для монтажа
Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.
Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.
Вот за эти дужки заводят крюки
Кран Маевского или автоматический воздухоотводчик
Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).
Кран маевского и способ его установки
Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.
Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)
Заглушка
Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.
Запорная арматура
Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.
Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя, выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.
При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.
Сопутствующие материалы и инструменты
Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:
- если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
- на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.
Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.
https://youtube.com/watch?v=nnQz2VA7C_M
Разметка места монтажа
Прежде чем приобрести крепление для батарей отопления, необходимо определиться со способом, который будет использован для фиксации. После этого приступают к разметке, учитывая требования из СНиП.
- При установке настенного радиатора стоит учитывать, что его центр должен располагаться по центру подоконника. Допустимая погрешность — не более 20 мм.
- Рекомендуется приобретать радиаторы, размеры которых будут соответствовать 75% длины подоконника.
При монтаже напольной радиаторной батареи делается разметка на чистовом или черновом покрытии. Чтобы разместить батарею в шесть секций, потребуется два кронштейна. Чем больше число секций, тем больше крепежей.
После рассмотрения всех нормативов по размещению приступают к вычерчиванию вспомогательных линий.
- Выбрав середину окна, проводят вертикальную линию от подоконника до пола.
- При наличии нижней разводки, выполняют горизонтальную линию, по ней будет проходить верхний край батареи.
- Если присутствует дополнительная боковая разводка, делают еще одну горизонтальную черту, которая станет границей нижней части радиатора.
Ориентируясь на эти линии, устанавливаются кронштейны. Расстояние между нижним и верхним должно быть не менее 300 мм. Промежуток от стены до посадочного места составляет 80 мм. В результате навешенная батарея на держателе должна занимать не более чем 130 мм отступа от края подоконника.
Виды крепления батарей
Конструкции для фиксации отопительных секций принято разделять на два типа. Каждый из них выполняет свою функцию и используется в индивидуальных условиях.
Настенные крепления для радиаторов отопления считаются достаточно надежными, при условии нормальной крепости перегородки. В список подобных фиксаторов входят:
- Анкерные кронштейны. Бывают длинными и короткими в зависимости от того, какого размера и массы требуется установить обогреватель.
- Специальные элементы с возможностью регулировать высоту навешивания батареи. В конструкции предусматривается специальная пластина и подвижный механизм.
- Держатели с “антишумом”. Стандартная по внешнему виду конструкция имеет прорезиненные детали. С помощью них поглощается шум и вибрация, исходящая от радиаторов и стен.
- Угловые крепежи. Это небольшие металлические конструкции, предназначенные для крепления малогабаритных батарей с низким показателем массы.
Напольные кронштейны для радиаторов отопления используются в индивидуальных случаях. Например, если отсутствует возможность зафиксировать батарею на стене из-за конструкционных особенностей помещения. Среди таких деталей выделяют:
- Подставки с подошвой. Они предназначены для тяжелых радиаторов, прикручиваются непосредственно к полу длинными дюбелями.
- Дополнительные напольные крепления, которые применяются на случай, если настенных фиксаторов для удерживания батареи недостаточно.
- Стойки с регулятором и без. Их конструкцией предусмотрены крюки, которые фиксируются не только к полу, но и к стене.
- Детали в виде обыкновенной подставки с широкой подошвой. Они не фиксируются на полу. Используются для небольших обогревателей.
- Держатели на треноге. Удобный напольный кронштейн, отличающийся устойчивостью. Такой часто применяют, если радиатор нужно установить в дали от перегородки.
Правильный монтаж радиаторов отопления
Эффективная работа системы отопления во многом зависит от правильной установки этих приборов. Во-первых, стена за радиатором отопления должна быть ровной и прочной, иначе с установкой могут возникнуть проблемы. Сначала следует отметить середину проема, после чего ниже линии подоконника на 10-12см чертится горизонтальная линия. Эта линия будет отмечать верхнюю границу расположения отопительного прибора. Если отопительная система работает с помощью циркуляционного насоса, то батареи отопления допустимо навешивать строго горизонтально, а если система отопления работает на основе естественной циркуляции теплоносителя, то необходимо выдержать не большие уклоны по ходу теплоносителя, порядка 1-1.5 градуса, но не больше. При больших уклонах ухудшается циркуляция теплоносителя и возможно появление застоев.
Правильная установка радиаторов отопления
Крепление к стене
Крепление для радиаторов отопления отличается своей конструкцией, в зависимости от типа батарей отопления. Алюминиевые и биметаллические радиаторы крепятся с помощью специальных крюков с изгибом на концах. В комплекте к ним идут также и дюбеля. Чтобы навесить такие батареи необходимо просверлить в сене отверстия, диаметр которых соответствует диаметру дюбелей. Расстояние до стены регулируется за счет вкручивания или выкручивания подобного крепежа.
Крюки для чугунных батарей отличаются большей толщиной. Это — крепеж для алюминиевых и биметаллических
Устанавливая такие крюки, следует учитывать, что практически вся нагрузка приходится на верхние крюки, а нижние служат в качестве фиксаторов, исключающих возможность смещения.
Чтобы правильно установить кронштейны, лучше приложить батарею к стене и отметить точки крепления. После этого можно приступать к сверлению отверстий и дальнейшей установке элементов крепления. Затем только приступают к установке батареи отопления.
Вариант крепления к полу
Ножки для установки алюминиевых и биметаллических радиаторов на пол
Не всегда имеется возможность навесить даже легкие радиаторы на стены, тем более если они выполнены из гипсокартона или выложены из легкого бетона. В таком случае имеется возможность установить их на пол, так как выпускаются специальные ножки или крепеж. Некоторые виды отопительных приборов комплектуются такими ножками. На самом деле, к такому варианту крепления прибегают достаточно редко, так как внешний вид такой системы отопления мало кого устраивает.
Сколько стоит поставить чугунный радиатор?
Если по каким-то причинам поставить батарею своими силами не получается, на помощь придут специалисты. Узнавая, сколько стоит установка радиатора отопления, нелишним будет уточнить комплекс работ. Если мастер только навесит батарею, то работы оцениваются от 15$ (1000 руб.), а при закупке расходников, стыковке секций и выравнивании стены смета значительно повысится.
Секция стоит от 25$ (1600 руб.), вместе с комплектующими и кранами радиатор обойдется в 300$ (21000 руб.) – это своими руками. Те же работы в фирме оцениваются от 500-550$ (35000 руб.).
Современные крепления отличаются повышенной прочностью, эргономичностью, надежностью и практичностью.
Сертифицированные материалы, которые применяются при производстве изделий, соответствуют международным стандартам и обладают плотной структурой, способной выдержать массу оборудования и теплоносителя.
Подбираем кронштейны
Кронштейн крепления радиатора отопления подбирается в зависимости от конфигурации и веса самой батареи, плюс большую роль играет материал, из которого сложены стены, потому как не каждая стена может выдержать солидный вес батареи.
Кронштейны для чугунных батарей
Чугун штука тяжелая, соответственно и крепления для чугунных радиаторов отопления должны иметь хороший запас прочности. Для монтажа батареи на кирпичную или шлакоблочную стену лучше всего подходят длинные крюки.
Под такой крюк перфоратором делается отверстие глубиной порядка 100 – 150 мм, после чего в это отверстие вставляется пластиковый дюбель и завинчивается сам крюк. Цена таких навесов самая доступная.
Сверлить железобетонную стену, даже хорошим перфоратором, довольно тяжело, а несущая способность бетона самая высокая, поэтому здесь достаточно заглубиться на 50 – 70 мм и закрепить на стене анкерным болтом специальный крюк, установленный на площадке, как на фото снизу.
Навесы для стен с высокой несущей способностью.
Крепление для чугунных радиаторов на стены из пено и газобетона также возможно, но крюки для этих целей берутся особые. Чаще всего используется спаренный стальной крюк на единой пластине.
Для монтажа чугунной батареи в 6 – 8 секций на стены из ячеистых бетонов идет 3 таких спаренных кронштейна, плюс сами кронштейны фиксируются минимум 3 специальными анкерами.
Спаренный кронштейн с фиксированным расстоянием между крюками.
Кстати, для тех, кто еще не решил, сколько и каких батарей нужно именно в его случае, я рекомендую просмотреть статью по выбору и расчету радиаторов отопления под конкретные условия с фото и видео, материал находится «ЗДЕСЬ» .
Крепление радиаторов к сэндвич панелям невозможно, поэтому в каркасных домах, а также в случае, когда батарея вообще не граничит со стеной, для монтажа используются напольные стойки.
Внизу на фото показаны 3 самые распространенные разновидности подобных конструкций. Опять же если модель батареи неизвестна, то лучше брать конструкцию с хомутом в виде цепочки, она универсальна и подходит под любые радиаторы.
Напольные крепления для батарей радиаторов отопления.
Навесы для стальных батарей
Если в чугунном варианте мы отталкивались от несущей способности стен, то крепление для стальных радиаторов отопления выбирается в зависимости от вида радиатора. Стальные батареи бывают панельными и трубчатыми.
Панельные радиаторы плоские и сравнительно легкие. В недавнем прошлом для их монтажа использовались навесы в виде уголка. Одна часть уголка привинчивается анкерами к стене, а на смежную часть навешивается батарея, для этих целей на самом радиаторе приварены специальные зацепы. Хоть такие модели продаются до сих пор, все же постепенно они уступают место современным навесам.
Современные батареи панельного типа вообще не имеют никаких зацепов. На стене эти конструкции удерживаются при помощи планок с двумя крюками по краям. Панель просто вставляется и зажимается между этими крюками.
Современный навес с зажимами для панельного радиатора.
В принципе под трубчатые стальные батареи можно использовать те же кронштейны что и для чугуна. Но сталь намного легче и под нее выпускаются свои навесы, причем вместо 3 и более точек опоры стальные трубчатые батареи цепляются на 2 верхних кронштейна, а чтобы как-то зафиксировать радиатор снизу (между стеной и батареей) ставятся опорные пластиковые клипсы.
Крепления для стальных радиаторов с опорными клипсами.
Навесы под алюминиевые и биметаллические батареи
По весу и конфигурации алюминиевые и биметаллические батареи практически одинаковые, соответственно и навесы у них одинаковые. Под такие радиаторы выпускается только 1 вид кронштейнов, они показаны на фото снизу. Одна часть прикручивается анкерами к стене, а на вторую вешается батарея.
Крепление для алюминиевых радиаторов одинаково хорошо подходят и для биметаллических батарей.
Такие навесы можно отличить по выемкам расположенным с обеих сторон кронштейна. Эта новация позволяет прикручивать навес с любой стороны. А если несущая способность стены оставляет желать лучшего, то для монтажа алюминиевых и биметаллических радиаторов используются те же стойки, что и под чугунные батареи.
Для алюминиевых и биметаллических батарей используются те же стойки, что и для чугунных радиаторов.
Виды радиаторов
Российские и зарубежные производители отопительного оборудования предлагают большой выбор приборов, различных по мощности и дизайну. Современные радиаторы изготавливаются в виде секционных или панельных конвекторов, которые вешаются на стену, встраиваются в полы или устанавливаются на стойки или ножки.

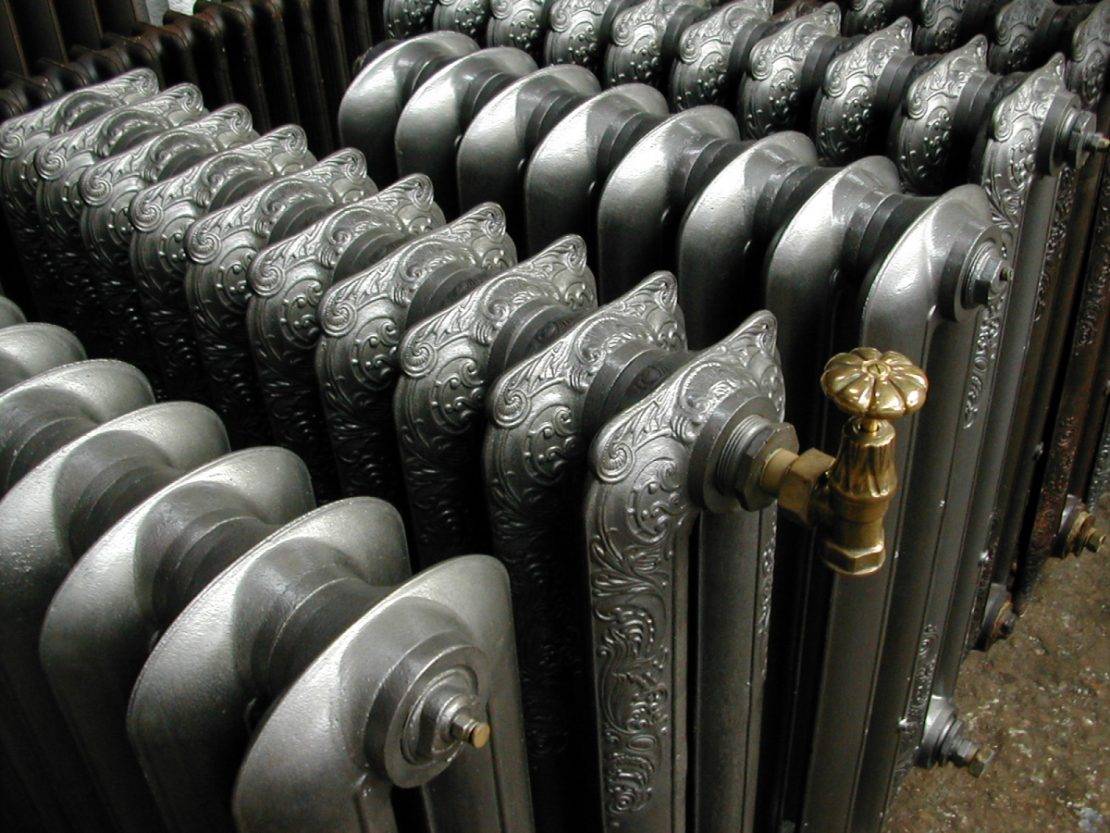

Чугунные радиаторы
Это классика водяного отопления, прошедшая проверку временем. Основные достоинства конструкций из чугуна — высокая коррозионная стойкость, долговечность и нетребовательность к качеству теплоносителя. До сих пор в некоторых квартирах и домах можно встретить массивные батареи, установленные 40 и более лет назад. Чугун обладает высокой тепловой инерцией — долго нагревается и медленно остывает, что сглаживает температурные колебания в помещении. Но и регулировать температуру за счет этого гораздо сложнее в отличие от стальных или алюминиевых батарей.
Чугунные радиаторы достаточно тяжелые. Стены не каждого дома справятся с такой нагрузкой. Обогреватели собираются из секций посредством резьбовых ниппелей, которые со временем могут разрушаться. Для устранения протечек конструкцию нужно снимать, разбирать и ремонтировать, что довольно трудоемко и физически нелегко.
Помимо отечественных радиаторов в продаже можно встретить итальянские, турецкие, немецкие или чешские. Модели интересны по дизайну, но достаточно дороги. Некоторые производители предусматривают окраску батарей в любой цвет по желанию заказчика.
Что нужно учитывать, устанавливая радиаторы самостоятельно
Установить радиаторы самостоятельно можно даже в том случае, если вы раньше никогда этого не делали. Можно найти и рекомендации – достаточно просто воспользоваться нашим сайтом, советами специалистов и одолжить у знакомых специальное оборудование. Вместе с тем, мало кто знает, что порой проблему может создавать сам радиатор. В чем это выражается? Очень просто – если вы решили установить радиаторы алюминиевые, то сможете сделать это довольно быстро и легко. А вот если ваш выбор пал на радиаторы чугунные – то для их установки придется освоить еще и принцип работы со сварочным аппаратом. И если вы ставите их не сами – стоимость установки батареи отопления будет выше.
Установка крепления для батареи
Установка радиатора любого типа в полной мере зависит от соблюдения определенных параметров: проточность, экономичность, устойчивость к агрессивной среде, износоустойчивость. От того, насколько правильно вы определите данные параметры и в какой мере им будут соответствовать выбранные радиаторы, зависит продолжительность службы и качество работы отопительной системы.
Например, современные биметаллические радиаторы могут крепиться к любой поверхности – даже той, что покрыта гипсокартоном. А вот чугунные радиаторы можно крепить только к бетонной или кирпичной стене – а к деревянной поверхности ни в коем случае нельзя.
При монтаже любого типа радиаторов следует обязательно соблюдать расстояние от радиатора до стены, пола и подоконника. Слишком большое расстояние будет неуместным, поскольку, в таком случае, будет ощутимым колебание температуры между верхней и нижней частями помещения. А в случае если расстояние недостаточное – будет нарушена циркуляция воздуха, что, в свою очередь, приведет к ухудшению попадания теплого воздуха в комнату. Следственно – помещение будет прогреваться несколько хуже.
Требования к установке радиатора отопления
Если вы узнали, сколько стоит установка батареи отопления, и вам не понравилась эта цифра – то стоит задуматься над самостоятельной работой. При самостоятельном монтаже радиаторов главное особенно внимательно следить за соблюдением двух требований: аккуратность и точный расчет.
Однако вовсе не обязательно приобретать их – скорее всего, в дальнейшем они вам не понадобятся больше. Поэтому рациональнее будет просто одолжить их у кого-нибудь из знакомых. Вам будут нужны: пассатижи, шуруповерт, дрель ударная со сверлом с победитовым наконечником, строительный уровень. Для сбора радиаторов необходим специальный ключ. Если у вас его нет – попросите собрать радиаторы в магазине.
Некоторые домовладельцы не знают, сколько стоит установить батарею отопления и сколько именно радиаторов следует устанавливать – это приводит к дополнительным тратам. На самом деле, это довольно легко просчитать – нужно лишь воспользоваться специальной формулой. Так, возьмем условно – требуется рассчитать количество радиаторов для помещения, в котором есть 1 внешняя стена и 1 окно. В таком случае, на 1 м² площади помещения необходим 1 кВт мощности радиатора, который умножен на 1,3 (коэффициент запаса).
Как правило, под каждым окном, обязательно устанавливают радиатор отопления
Замена радиаторов отопления в квартире
ст. 25 ЖК РФ,РФ № 37от 04.08.1998 года,Радиаторы центрального отопления
Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.
Согласование
Собственнику квартиры для начала требуется согласовать:
- замену первоначальных радиаторов на радиаторы аналогичные;
- замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
- перенос батарей.
В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.
В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.
Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.
Выбор материала
Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:
- высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
- химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
- высокий КПД;
- современный вид вполне презентабелен.
Чугунные радиаторыустойчивость к коррозии
Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.
Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.
Рассчитываем количество секций
Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции
Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:
- дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
- вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.
Достоинства и недостатки чугунных радиаторов
Мастера наделяют батареи немалым количеством преимуществ:
- Долгий срок эксплуатации. Пользоваться батареями можно от 50 и более лет.
- Стойкость к коррозии. Чугун практически никогда не ржавеет, а отметки коррозии, появляющиеся снаружи, легко снимаются шлифовкой.
- Прочность, накопление больших объемов тепла. Толстостенные отопительные приборы не деформируется от случайных ударов, а благодаря толщине стенок, способны накапливать тепло и медленно его отдавать. Благодаря такому свойству в доме сохраняется тепло даже после отключения котла.
- Сравнительно небольшая стоимость приборов, простой монтаж.
- Сниженные требования к качеству теплоносителя.
К недостаткам относятся:
- батареи служат долго, поэтому повышается угроза скопления ржавчины, осадка – приборы придется промывать;
- небольшая площадь теплоотдачи, из-за чего приходится увеличивать количество секций;
- большой вес батарей – чтобы установить чугунный радиатор отопления, нужны крепкие стены, слабые конструкции придется упрочнять;
- малая скорость передачи тепла, отчего помещение прогревается дольше, чем при использовании стальных или других агрегатов.
Требования СНиПа
Любые строительные работы, в том числе и установка отопительных радиаторов, выполняется в соответствии с определенными правилами и нормами. Технический паспорт каждого отопительного прибора содержит подробную информацию относительно типа крепления для батарей. Тем не менее, не лишним будет ознакомиться с требованиями, указанными в СНиП 3.05.01-85.
Приведем основные нормативы:
Расположение отопительного прибора считается оптимальным, если его центральная точка находится как можно ближе или полностью совпадает с центральной вертикальной осью окна. Допускается отклонение в ту или иную сторону не более 20 мм.
Ширина отопительного прибора должна составлять порядка 50-75 % величины окна. Данная норма не является строго обязательной и носит, скорее, рекомендательный характер
Дело в том, что надежность крепления для батарей радиаторов отопления не зависит от их размера – он повлияет только на величину теплоотдачи.
Отступ от радиатора до напольного покрытия должен составлять не менее 60 мм – это требование пожарной безопасности.
Между отопительным радиатором и стеной обязательно должен быть зазор как минимум в 25 мм, а еще лучше – 30-50 мм.
Между подоконником и батареей также должен быть зазор – не менее 50 мм.
Важно правильно подобрать количество точек опоры, то есть настенных креплений для радиаторов отопления. Для радиатора на 6-8 секций понадобится два верхних и один нижний держатель
На каждые последующие 5-7 секций необходимо будет добавить еще по одному держателю сверху и снизу.
Таким же образом подбирают количество напольных стоек для радиаторов. Батарея на 6-8 зубков устанавливается на две точки опоры, а при добавлении каждых последующих 5-7 секций устанавливают еще по одному креплению.
Количество ячеек отопительного радиатора не должна быть слишком большим. Если система работает в условиях с естественной циркуляцией воды, например в частном доме, там можно устанавливать не более 12 зубков подряд. Если речь идет о многоэтажных домах, в которых теплоноситель циркулирует под постоянным давлением, допускается установка радиатора с общим количеством секций до 24 штук.
