Виды кранов шарового типа
Существует несколько разновидностей шаровых отсекателей. Рассмотрим основные из них, применяемые для выполнения процесса подключения стиральной машинки в домашних условиях.

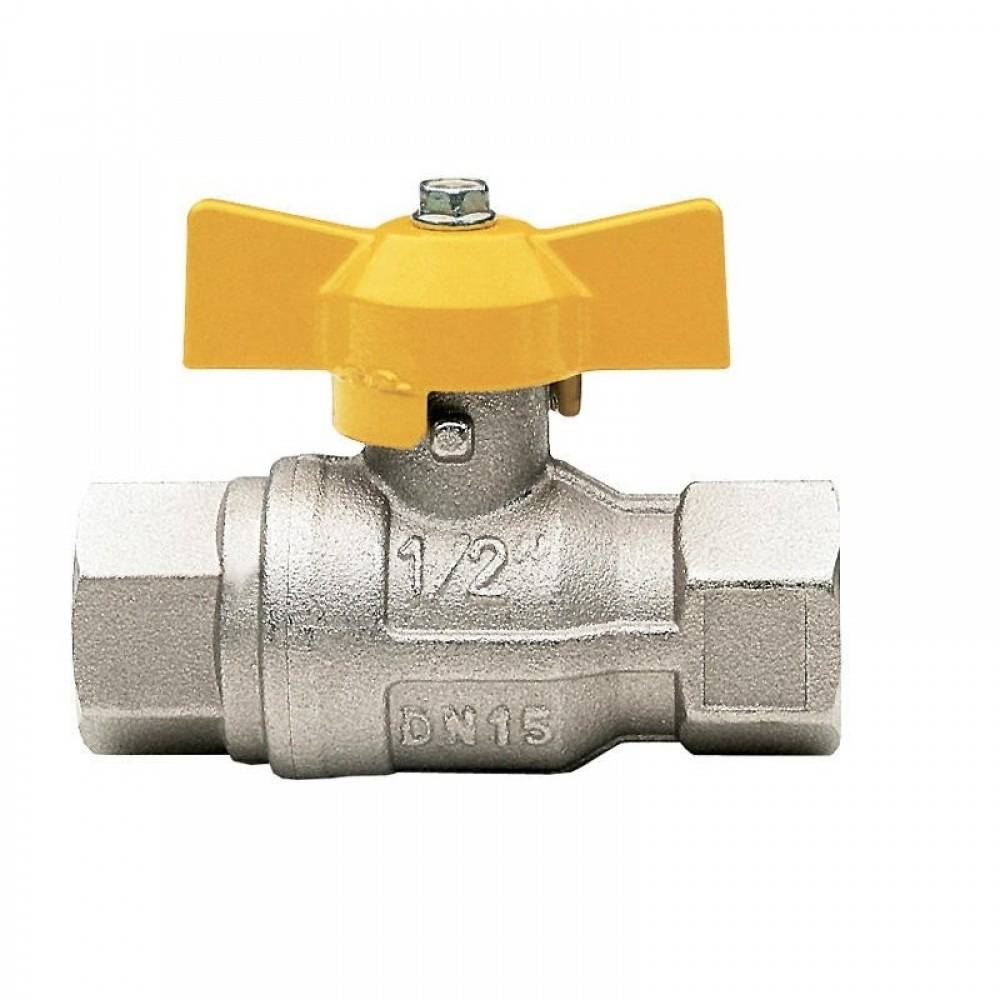

Вариант #1 — проходной
У подобного механизма с двух сторон расположены выходные отверстия, что позволяет перекрывать воду, разделяя ответвление на две части. Приспособления, относящиеся к этой категории, могут устанавливаться на отдельную трубу, которая отходит от общего стояка к какому-либо предмету сантехники, или использоваться для врезки.
Шаровые краны проходного типа часто используются для подключения стиральных агрегатов, однако они подходят и для иных сантехнических устройств, например, их часто применяют для подсоединения бачков унитазов
Вариант #2 — тройник (трехходовой)
Как понятно из названия, подобное устройство оснащено тремя входами-выходами. Одно из отверстий отвечает непосредственно за перекрытие водного тока, два других служат для объединения всех отводов водоснабжения в единую систему.
Трехходовой кран часто применяется для подсоединения к сети водоснабжения посудомоечных или стиральных агрегатов. Использование этого элемента позволяет обеспечить автономное водоснабжение одновременно для нескольких устройств
Подобные компоненты, которые могут иметь различные размеры, форму и конфигурацию, как правило, используются для врезки в водопроводную трубу, где они часто сочетаются с другими приспособлениями, например, со смесителем. Эта функция недоступна обычному проточному крану из-за особенностей его конструкции.
Вариант #3 — угловой
Конструкция этого элемента соответствует особенностям проходного фитинга. При помощи этого крана можно разделить отводную трубу на две самостоятельных ветви, расположенных под прямым углом.
Подобный элемент чаще всего применяется при установке унитазов, однако хорошо подходит и для подключения нестандартно расположенных стиральных машин.
Угловой тип шарового крана-отсекателя можно использовать, если необходимо подсоединить агрегат к водопроводной трубе, проложенной у стены. В этом случае чрезвычайно сложно выполнить прямой отвод
В комплектацию кранов всех категорий входят уплотнительные кольца, фиксирующие гайки, а также поворотные ручки, при помощи которых осуществляется перекрытие воды и доступ к ней. Последний элемент крепится к корпусу детали запорной гайкой.
Четыре варианта как сделать подключение стиральной машины к водопроводу
Вода – основной элемент любой стирки. Вариантов как выполнить подключение стиральной машины к водопроводу есть несколько, но главным всегда остается: давление воды не менее 1 атмосферы и ее чистота. Добиться этого позволят специальный насос, установленный перед машинкой, и фильтр-сетка.
Горячая и холодная – как не напутать?
Известно, что довольно старые агрегаты не могли греть воду самостоятельно, и поэтому было просто необходимо подвести машинку к трубопроводу и с холодной, и с горячей водой.
Подключаемся к холодной воде
Сейчас такую довольно хлопотную в эксплуатации стиралку встретить практически невозможно. Новые автоматы снабжены целым арсеналом приборов для качественной и легкой работы: таймер, термостат, блоки управления режимами стирки, фильтры, насосы.
Врезка через обжимную муфту
Итак, одним из способов подведения воды к машине является врезка через обжимную муфту. Этот способ подходит тем, у кого трубы металлические. Для этого необходимо взять гибкий шланг диаметром ¾ дюйма и, присоединив его с одной стороны к стиральной машине, подсоединить к отдельному вентилю, который затем при помощи обжимной муфты и нужно будет врезать в водопроводную трубу.
Муфта представляет собой 2 половинки, которые надеваются на трубу и затягиваются болтами, а также имеется резьбовой отвод, который служит для того, чтобы накрутить на него кран, и лучше, если он будет шаровой. Не забудьте, что для протока воды надо высверлить отверстие через надетую муфту!
| 1. Зачищаем поверхность трубы от краски. | |
| 2. Берем маленький отбойник и пробиваем небольшую точку на том месте, где будем прорезать отверстие. | |
| 3. Используя тонкое сверло и электродрель просверливаем отверстие в трубе (не насквозь, а только в верхней стенке). | |
| 4. Расширяем отверстие с помощью более толстого сверла. Для того, чтобы вода не текла на пол лучше подставить под низ стаканчик и положить тряпку на пол. | |
| 5. Вставляем в отверстие муфту с прокладкой. | |
| 6. Прикладываем нижнюю часть муфты и наживляем болты по 4-м краям. Дожимаем с помощью накидного ключа. | |
| 7. Берем втулку и на ее резьбу наматываем фум ленту для большей герметичности (по часовой стрелке). После чего прикручиваем кран и подключаем к нему шланг. | |
| 8. Готово! |
Установка стиральной машины своими руками – видео пошагового процесса
Более подробно с данным методом подключения можно ознакомиться в этом видео.
С помощью патрубка
патрубок
1. Покупаем в магазине специальный патрубок для подключения труб с умывальника и стиральной машины. После этого монтируем его в то же отверстие, где ранее была труба от умывальника.
2. Берем пластмассовый шланг и подсоединяем его к патрубку. Через него будет идти вода от умывальника.
3. Отсоединяем шланг холодной воды, идущий к раковине. На его место вкручиваем специальный переходник на 2 выхода с краном. Один выход на умывальник, второй – на машинку.
4. Подсоединяем трубы к умывальнику и стиралке. Устраиваем пробную стирку, чтобы проверить герметичность соединений.
Как установить стиральную машину самостоятельно? – Видео ниже даст вам подробный ответ на данный вопрос.
Используем угловой кран
Если вам необходимо сделать кран под углом, проведя воду через стенку или между трубами, то рекомендуем использовать угловой кран.
угловой кран
1. Вырезаем сквозное отверстие в стене для вставки крана. Для этого лучше всего использовать электродрель. После закрываем неровности плиткой. С другой стороны вырезаем отверстие в трубе (как в случае с установкой муфты) и прикручиваем переходник.
2. Вставляем угловой кран и заворачиваем его. Предварительно оборачиваем его фум лентой для герметичности.
3. Подсоединяем шланг от машинки.
Подробней в данном видео.
Кран для подключения стиральной машины к водопроводу – специальный тройник
Если же трубы холодного водоснабжения металлопластиковые, то тут понадобится кран для подключения стиральной машины к водопроводу, другое название – фитинг. Для установки потребуется вырезать отверстие в нужном участке трубы и вставить в него фитинг, к которому затем присоединим кран, уплотнен резиновой манжетой.
Кран-тройник
Виды и конструкции
Встречаются три основных конструктивных варианта устройства:
- обычный проходной прямоточный шаровый кран. С одной стороны патрубок с наружной резьбой ¾» для накручивания накидной гайки шланга стиралки, с другой – чаще всего внутренняя резьба для подсоединения к водопроводу;
- угловой кран – вариант обычного проходного фитинга, только ток воды поворачивается (обычно на 90°). Удобен при размещении машины в углу, близком расположении труб к стене, скрытой прокладке трубопровода в стене или чтобы не допустить загиба шланга;
- трехходовой кран, выполненный на основе тройника. Имеет две принципиальных модификации:
- тройник, корпус которого устанавливается в трубопровод и является его проточной частью, на третьем патрубке имеется кран и резьба – именно к ней и прикручивается шланг;
- тройник, через который подключается два устройства-потребителя воды, и кран позволяет перекрыть любого потребителя или обоих сразу. Типичный пример – фитинг, устанавливаемый на скорую руку на смеситель в ванной: к нему подключаются шланг машинки и шланг душа. Такое же устройство можно использовать для стационарного подключения стиральной и посудомоечной машин, расположенных рядом на кухне.
Маркировка: на корпусе фитинга наносятся:
DN — диаметр в мм (иногда дублируется в дюймах, на малых диаметрах без штрихов);
PN — рабочее давление в бар.
Разновидности кранов и их устройство
Краны для стиральной машинки является обычными запорными фитингами. Производители предлагают их в нескольких модификациях.
Материал для изготовления кранов:
- Качественные фитинги выпускают из латуни. Это сплав меди с цинком и оловом. Фитинг имеет желтый цвет и солидный «металлический» вес. Устойчив к коррозии, к ударам, имеет длительный срок службы. Шаровые вентили из латуни переживут любую стиральную машинку.
- Рынок предлагает дешевые аналоги китайского производства. Это легкие фитинги из белого, блестящего сплава силумина. Сплав состоит из 90% алюминия с добавкой кремния.
Рекомендуем ознакомиться: Применение крана американки в трубопроводах различного типа
Выбор остается за хозяином, но экономить на штучной покупке здесь неразумно.
Требуемую конфигурацию крана для стиральной машины определяет место его установки. Всего бывает три вида:
- Проточный или проходной. Концевой фитинг, который устанавливают на оголовок водопроводной трубы или на индивидуальный трубный отвод для отсечения техники от центральной трубы.
- Угловой концевой кран. Понадобится, если в месте подключения есть необходимость поворота на 90 градусов. Самый распространенный вариант установки такого вентиля – выход отвода под стиральную машину из стены.
- Трехходовой или тройник. Кран совмещает в себе функцию тройника и запорного устройства. Его приобретают в случае необходимости врезать стиралку в общую разводку, при параллельном подключении бытовой техники.
В торговых сетях спрашивайте специальные краны для стиральных машин, если ваш вариант установки индивидуальный отвод. Производители выпускают их в проходной и угловой моделях.
По типу внутреннего устройства все краны делятся на:
- шаровые;
- резьбовые.
Шаровые предназначены для полного перекрывания воды в пол оборота (полуоборотники). Устроены они максимально просто:
- корпус с седелкой, в которой свободно вращается шар с отверстием;
- запорный шар;
- поворотный шток с уплотнительными кольцами;
- поворотная ручка в виде рычага или бабочки;
- резьба на корпусе для подсоединения к трубе и стиралке, может быть внешней или внутренней.
Резьбовой или многооборотный вентиль перекрывается с помощью движения вверх-вниз кран-буксы по резьбе. Эти фитинги предназначены для регулирования силы потока и в качестве запорного устройства для стиралки не устанавливаются. Теоретически это сделать можно, но на практике пользоваться таким краном будет неудобно.
Рекомендуем ознакомиться: Применение и конструктивные особенности задвижки шиберного типа
Какому виду крана отдать предпочтение?
В процессе выбора модели крана нужно прежде всего исходить из места, к котором планируется установка стиральной машинки. В небольших помещениях лучше использовать угловые элементы, с помощью которых можно сократить пространство для подсоединения.
При необходимости одновременно соединить два или более сантехнических приборов лучше воспользоваться трехходовым краном, а при имеющемся отводе для стирального агрегата – проходным шаровым краном.
Важным фактором при выборе кранов является материал, из которого выполнены изделия
Хотя силуминовые элементы стоят дороже, Нужно обратить внимание и на материал, из которого выполнен кран. Силуминовые изделия стоят дешевле, нежели латунные, однако последние отличаются долговечностью и способностью выдерживать большие нагрузки
Необходимо также обратить внимание на диаметр прибора, который должен совпадать с размерами водопроводных труб. А также учесть особенности резьбы — ее размер, нахождение с внешней или внутренней стороны
Последний параметр можно опустить, если при монтаже крана предполагается самостоятельная нарезка резьбы.
Не менее важен и угол поворота приспособления: не слишком удобно пользоваться прибором, вентиль которого закрывается в сторону стены, задевая ее.
Особые варианты подключений
Отдельно можно также упомянуть нестандартные виды подсоединений крана. Их часто используют, если нет возможности предпринять традиционное подключение или необычный способ является наиболее удобным.
Вариант #1 — установка крана на смеситель
Подобный вариант встречается на практике, поскольку привлекает пользователей своей простотой и доступностью. Однако вряд ли его можно назвать приемлемым, поскольку подобная схема имеет большое число негативных факторов.
Установленный у смесителя кран для подключения выглядит не слишком эстетично, так как в этом положении разместить дополнительный вентиль достаточно трудно
Такое расположение крана вредно сказывается на состоянии смесителя: последний испытывает повышенный уровень нагрузок, что существенно снижает срок эксплуатации устройства. Кроме того, комбинирование двух приборов усложняет пользование как краном, так и смесителем.
Специалисты считают допустимым применение подобного решения лишь как временного варианта, однако стоит вовремя позаботиться о корректном подсоединении машины.
Модели, оснащенные системой «Аква-стоп» позволяют отказаться от крана для подключения. У таких вариантов на конце наливного шланга устанавливаются магнитные клапаны, препятствующие превышению уровня воды
Стоит особо предостеречь владельцев квартир от установки крана на смесители старого образца. Чтобы подсоединить приспособление в этом случае, придется выполнять сложную процедуру, требующую материальных и временных затрат.
Если необходима именно эта схема подсоединения, желательно одновременно с монтажом крана установить также новый современный смеситель.
Вариант #2 — монтаж на старые трубы
В старых домах водоснабжающая сеть часто бывает выполнена из металла (как правило, из чугуна). В этом случае торцы труб могут быть изъедены коррозией, что усложняет проведение монтажных работ.
Подобную проблему установки крана можно двумя методами:
- Обработать края труб напильниками. Это позволит выровнять торцы элементов, благодаря чему прокладку шланга можно провести близко к трубе.
- Установить удлинитель, в один конец которого можно спрятать поврежденные коррозией торцы. С другого края эта деталь монтируется с зафиксированным шлангом с прокладкой.
В любом случае важно убедиться в целостности конструкции и защитить трубы от дальнейшего разрушения, например, покрыв их антикоррозийной краской. Но еще лучше сразу поменять трубы, чтобы подключение остальных устройств не вызывало проблем
Вариант #3 — двойное подключение стиральной машины
В некоторых моделях стиральных автоматов, чаще всего производства Японии и США, предусмотрена возможность подсоединения одновременно к горячему и холодному водоснабжению.
Двойное подключение стиральной машины в целом аналогично обычному подсоединению при помощи проточного крана, однако эти детали устанавливаются сразу на двух шлангах, протянутых к трубам с холодной и горячей водой
Подобные варианты позволяют значительно снизить затраты электроэнергии, поскольку в них нет необходимости специально подогревать холодную воду, как в обычных агрегатах.
Широкому распространению подобных машинок мешает низкое качество горячей воды: в ней содержится большое количество минеральных примесей, из-за чего не только возрастает риск поломки механизмов, но и падает качество стирки.
Подготовка к установке
Стиральные машины для транспортировки упаковывают достаточно надежно, чтобы избежать возможных повреждений.
Обязательно убираем транспортные болты
В комплект стиральной машины входят заглушки, которые необходимо использовать для закрытия отверстий которые появились в следствие демонтажа болтов. Болты необходимы будут при следующий транспортировке.
После демонтажа болтов бак машины остаётся фиксированным на пружинах. Такое положение является рабочим и позволяет баку плавно, без ударов двигаться в процессе стирки
Прежде чем подключить машину к водопроводу важно закрыть отверстия заглушками
Выбираем запорный кран: основные виды
Сегодня в продаже предлагается большой ассортимент всевозможных вентилей. Их положение, а также количество выводов определяет тип устройства:
Прямой кран с двумя выводами для воды. Отсекает бытовую технику от общей системы коммуникаций. Крепится на отдельную трубу, которая подходит от центрального водопровода к самому агрегату.
Кран-тройник водопроводный. В отличие от двойного, имеет три выхода (что понятно из самого названия). В случае необходимости пользователь может закрыть один выход. Другие два — проточные и используются для соединения основной трубы с ответвлением. Тройники могут быть: разной формы, с перекрытием одного или сразу двух выходов.
Угловой. Используется при установке стиральной машины-автомата в условиях ограниченного пространства (например, в очень маленькой ванной), где нет возможности установить типовой проходной прямой кран. Представляет собой усовершенствованную, хорошо продуманную конструкцию с двумя отводами.
Угловые вентили используются для водообеспечения не только стиралок, но и прочей техники, в том числе сантехники — бачков унитазов, биде и т. п.
Чаще всего производители аппаратов для стирки рекомендуют типы и виды комплектующих, которые следует использовать с устройством. Мастера по установке стиралок советуют прислушиваться к таким рекомендациям.
Способ 1: подключение перед смесителем
Что понадобится для подключения стиральной машинки перед смесителем в ванной своими руками?
Материалы
Это:
Кран для подключения (трехпроходной, с наружной и внутренней резьбами размером 1/2 дюйма и одной наружной резьбой размером 3/4 дюйма). Лучше предпочесть шаровый кран (поворачивающийся на 90 градусов) с длинным флажком: он надежнее винтового и не требует значительных усилий для открытия/закрытия. Желательно, чтобы наружная резьба размером 1/2 заканчивалась буртиком: он упростит герметизацию резьбового соединения;
Идеальный во всех отношениях трехпроходной кран
Хромированный удлинитель резьбы (патрубок с наружной и внутренней резьбами размером 1/2 дюйма) с длиной, равной длине крана;
Хромированный удлинитель резьбы размером 1/2 дюйма
Герметизирующий материал для резьб — нить-герметик или сантехнический лен с пропиткой (например, силиконовым герметиком).
Герметизация резьбового соединения: вначале нанесите на резьбу герметик, потом наматывайте лен
Монтаж
Вот пошаговая инструкция по подключению:
- Перекройте вентиля ХВС и ГВС на входе в квартиру;
- Откройте краны, чтобы убедиться, что вентиля исправны, а вода полностью перекрыта;
- Отверните рожковым или разводным ключом накидные гайки смесителя и снимите его;
- Выкрутите эксцентрики из уголков или водорозеток;
Первый этап — демонтаж смесителя
- Подмотайте наружные резьбы крана и удлинителя и вкрутите их в уголки или водорозетки;
- Подмотайте и вверните эксцентрики во внутренние резьбы крана и удлинителя;
- Установите на место смеситель;
Лучшие прокладки — силиконовые. Они сочетают эластичность с длительным сроком службы
- Включите воду и убедитесь в отсутствии течей;
- Подключите стиральную машину штатным заливным шлангом к крану и приступайте к стирке.
