Установка радиаторов отопления: монтаж и подключение батарей в квартире своими руками

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

седельное;
одностороннее;
диагональное.

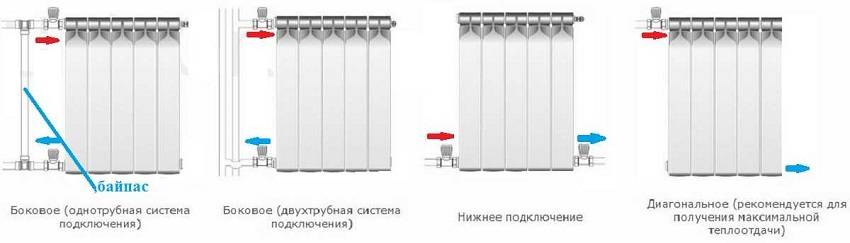

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите.

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса. Подача теплоносителя снизу

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Шаг 8: установка

На сгоны

На подводку последовательно сгоняются до конца резьбы контргайки и проходные радиаторные пробки;
Радиатор вывешивается на кронштейнах так, чтобы длинные резьбы на подводках заходили в крайнюю секцию на 2 — 3 сантиметра;
Резьба радиаторной пробки подматывается. Как вариант, пробка снабжается силиконовой герметизирующей прокладкой;

Пробка с умеренным усилием вкручивается в радиатор;
Контргайка сгоняется к пробке так, чтобы между ними остался зазор в 5 мм;
В зазор наматывается прядка пропитанной подмотки или несколько витков герметизирующей нити (Тангит Унилок или ее аналога), после чего контргайка затягивается.

Герметизирующая нить Тангит Унилок всегда в моем арсенале.

Глухие пробки подматываются и вкручиваются в крайнюю секцию

Обратите внимание, что резьба на них левая: чтобы вкрутить пробку, ее нужно вращать против часовой стрелки

На американки

Первыми на короткие резьбы подводок монтируются краны (опционально — дроссели или термоголовки). Способ герметизации резьб тот же: они подматываются льном с краской или полимерной нитью;
В радиатор вкручиваются глухие и проходные пробки;
В проходные пробки и краны вкручиваются половинки американок;
Радиатор вывешивается на кронштейнах, после чего американки стягиваются накидными гайками.

Финальный аккорд: затягиваем американку.

Особенности подключения радиатора в однотрубной отопительной системе

Понятие «однотрубная схема» красноречиво говорит о себе – подведение исключает параллельный монтаж. Выбор схем обусловлен многими факторами, но это не влияет на эффективность подачи тепла.

Схема однотрубной системы отопления

Обеспечение теплом в однотрубном контуре осуществляется по-разному. Например, в последовательном подсоединении батарей отопления труба переходит из одного отопительного прибора в последующий, замыкая контур на котле. Или уходит в стояк центрального отопления, где вода снова прогревается. Простой монтаж – единственный плюс, но к котлу возвращается почти холодный теплоноситель, которого недостаточно для обогрева домов большой площади и удаления от котла на большом расстоянии.

Некоторые отопительные приборы продуманы с учетом того, что разные входы и выходы предназначены под вход и отведение теплоносителя. Это должно быть описано в технической документации

Тогда по-разному будет распределяться подаваемая струя, создавая обратный ток или распыление внутри емкости радиатора.В некоторых случаях это не так важно, например, при седельном (нижнем) подсоединении. Седельное подсоединение в однотрубных схемах – хорошая возможность отключать каждый тепловой блок по отдельности

Способы подсоединения радиаторов отопления

Хорошо, когда в описании к модели есть рисунок, наглядно поясняющий, как подключается данный тепловой блок. Рекомендуется перед покупкой батареи уточнить правила монтажа и все нюансы относительно рекомендаций способа подсоединения:

нижний;
боковой;
диагональный.

При двухтрубной схеме подающая теплоноситель трубы и «обратка» функционируют отдельно. Основная труба проходит сбоку от радиатора, нижний фрагмент служит только для возврата. Так эффективнее в плане эксплуатации, но предполагаются двойные затраты при монтаже. Способы подсоединения труб примерно такие же, но для монтажа лучше использовать схемы, чтобы не запутаться.

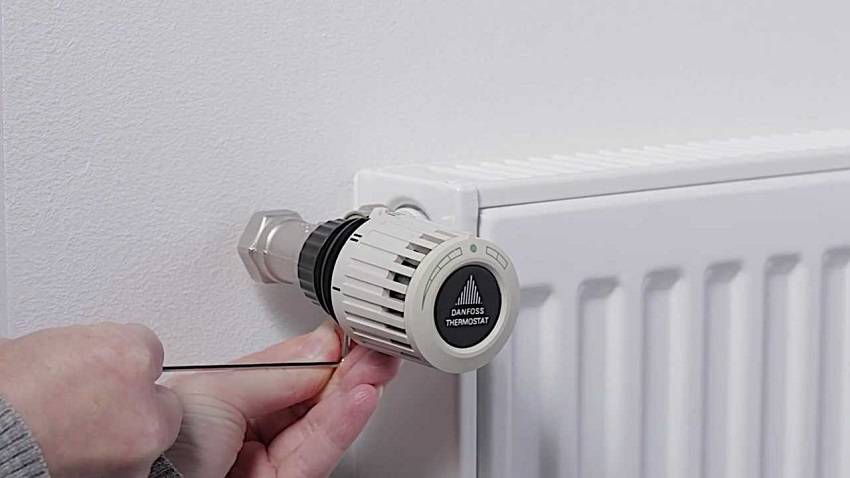

Терморегулирующий вентиль дает возможность экономить тепло

Дополнительные расчеты и рекомендации

Перед установкой батарей отопления вам нужно усвоить еще несколько правил:

На рисунке показано идеальное расположение батарей относительно пола, окна и стены.

располагайте трубы отопления так, чтобы они создавали маленький уклон в сторону движения воды (теплоносителя), иначе потом в радиаторах будет собираться воздух;
располагайте батарею у окна и так, чтобы ее центральная ось совпадала с центром окна (возможные отклонения 2-5 см);
наклон трубопровода отопления должен быть не менее полсантиметра на метр трубы;
расстояние от пола до батареи должно составлять не менее 6 см, а до подоконника – 5-10 см;
радиаторы нельзя вешать вплотную к стене, оставляйте зазор 3-5 см.

Установка радиаторов отопления. Примеры

Подключение стального радиатора с левой стороны. В первую очередь накручиваются переходные муфты, при этом высчитывая, на сколько оборотов они были закручены. Обычно в таких муфтах около семи витков внутренней резьбы. Затем произвести намотку льна. Не стоит в таких случаях пользоваться фум лентой. Лучше всего промазать места навинчивания паковочной пастой и накрутить муфты. Для эстетичного вида профессионалы советуют подрезать трубу на 3-4 сантиметра выше с подачи, затем нарезать резьбу.

Алгоритм спайки. Схема

В самом начале паяется перемычка, от крана к тройнику. Здесь следует быть очень внимательными и не прогадать с размером соосности, к примеру, если на устанавливаемом радиаторе сооснось равна 50 сантиметрам по центру отверстий, о и на перемычке между тройниками должно быть подобное расстояние.
Затем производится запайка перемычки со стороны стояка отопления.
Накручиваются переходные муфты на краны, в случае, когда на кранах внутренняя резьба, то муфты покупаются с наружной резьбой, или наоборот.
Подгоняется размер трубы и впаивается в муфты.

По окончанию всех работ по установке отопительного радиатора нужно будет обязательно произвести пробный запуск и убедиться в слаженности и безаварийности новой отопительной системы.

Стальные радиаторы

Отопительные приборы из стали рекомендуются для установки в малоэтажных жилых домах, где рабочее давление не превышает 13 атм., а температура теплоносителя не больше 110°С.

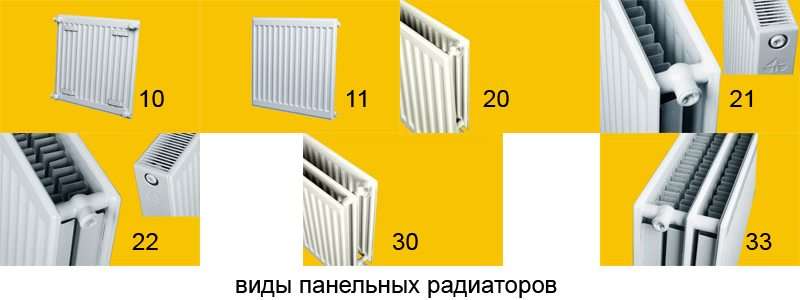

Конструкции стальных радиаторов:

тип 11 — это самая простая модель, состоящая из 2 сваренных между собой листов с отштампованными углублениями и соединяющей их пластиной с П-образными оттисками;
Тип 12 или 21 — приборы содержат 1 конвекционный ряд и 2 излучающих элемента;
Типы 22 и 33 — более сложные конструкции, изготовленные из 2 или 3 панелей для увеличения мощности прибора.

Толщина металлической стенки — 1,2-2 мм. Высота панели 200-900 мм, ширина 300-4000 мм, глубина 60-170 мм. Дизайн радиаторов из стали сдержанный, что позволяет установку батарей отопления в помещениях любого стиля. Помимо белых и серых производятся цветные или узорчатые панели.

Преимущества стальных радиаторов:

быстрый нагрев;
малый объем теплоносителя;
высокая теплоотдача, КПД достигает 75%;
возможность регулирования температуры;
современный дизайн;
отсутствие секционных соединений, подверженных периодическим протечкам;
доступная цена.

Недостатки — неустойчивость к гидравлическому удару, ограниченное рабочее давление, нестойкость к коррозии. В качестве теплоносителя рекомендуется использовать антифризы, предупреждающие окисление стали. Если система заполнена водой, не следует оставлять ее без жидкости более, чем на 2 недели в год.

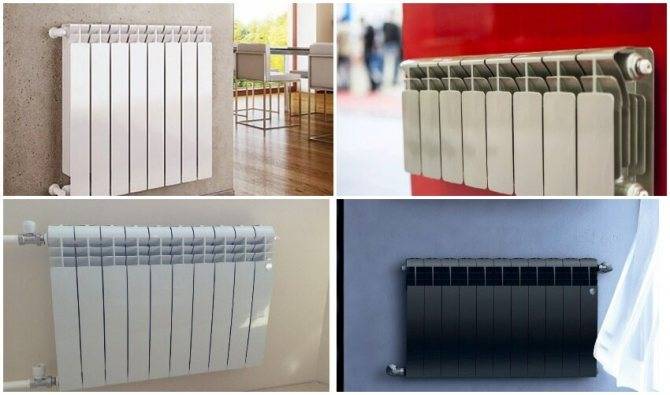

Алюминиевые радиаторы

Отопительные приборы производятся из сплавов дюралюминия или силумина. Представляют собой секционные конструкции с нижним воздухозабором, где проходящий через «шахту» воздух нагревается и движется вверх. В каждой секции снизу могут быть установлены ванночки для мусора, куда выпадает осадок из теплоносителя.

Радиаторы из алюминия выдерживают кратковременное повышение давления до 18 атм., долговечны, меньше подвержены коррозии, чем стальные. Вес одной секции не должен быть ниже 1,3 кг. Слишком легкие и дешевые прослужат недолго, поскольку тонкий металл подвержен быстрому разрушению.

Чаще всего при установке батарей отопления в доме используются приборы глубиной 80 или 100 мм. Количество секций может быть различным и определяется расчетом по требуемой мощности.

Преимущества алюминиевых батарей:

высокая теплоотдача;
легкость;
быстрый нагрев;
экономичная цена.

Недостатки — коррозия швов в результате агрессивного воздействия неподготовленной воды или блуждающих токов, накопление водорода как продукта реакции металла с водой.

Биметаллические радиаторы

При внешней схожести с алюминиевыми биметаллические приборы в несколько раз устойчивее к повышению давления и температуры. В своей конструкции они содержат стальной коллектор, придающий прочность и предотвращающий контакт алюминия с теплоносителем. Установка батарей отопления из двух металлов особенно актуальна в централизованной системе, где возможны скачки рабочего давления до 30-40 атм.

Цена биметаллических радиаторов выше, чем алюминиевых. Масса одной секции из качественного материала не должна быть меньше 1,8 кг. Слишком легкий вес говорит о том, что прибор изготовлен с нарушениями технологии и служить будет недолго.

Монтаж радиаторов отопления ведется с помощью дюбелей-кронштейнов или углового крепежа. Их устанавливают в 2 уровнях — верхнем и нижнем. Это обеспечивает прочность и устойчивость крепления.

Преимущества:

низкая тепловая инерция;
легкий вес;
долговечность;
высокая теплоотдача;
устойчивость к критическим нагрузкам.

Биметаллические радиаторы могут быть не только секционными, но и неразборными панельными. В их конструкции отсутствуют соединения, подверженные протечкам.

Где ставить радиаторы

Традиционно радиаторы отопления ставят под окнами и это не случайно. Восходящий поток теплого воздуха отсекает холодный, который поступает от окон. Кроме того теплый воздух обогревает стекла, не давая образовываться на них конденсату. Только для этого необходимо чтобы радиатор занимал не менее 70% ширины оконного проема. Только так окно не будет запотевать. Поэтому, При выборе мощности радиаторов, подбирайте ее так, чтобы ширина всей батареи отопления была не менее заданной величины.

Как расположить радиатор под окном

Кроме того необходимо правильно выбрать высоту радиатора и место для его размещения под окном. Его надо разместить так, чтобы расстояние до пола было в районе 8-12 см. Если опустить ниже, неудобно будет убирать, если поднять выше — ногам будет холодно. Также регламентировано расстояние до подоконника — оно должно быть 10-12 см. В этом случает теплый воздух свободно обогнет преграду — подоконник — и поднимется вдоль оконного стекла.

И последнее расстояние, которое надо выдержать при подключении радиаторов отопления — расстояние до стены. Оно должно быть 3-5 см. В таком случае вдоль задней стенки радиатора будут подниматься восходящие потоки теплого воздуха, скорость обогрева помещения улучшится.

Расчет необходимой мощности

Паспортная мощность одной секции приведена из расчета стандартных значений температур теплоносителя на входе и выходе прибора отопления, температуры воздуха в комнате.

В частном доме эти значения отличаются от стандартных. Поэтому при расчете паспортное значение уменьшают на 15%.

Точный расчет проводится в любом онлайн-калькуляторе с учетом всех теплопотерь через элементы расположения конструкции дома.

Ориентировочно можно считать, что:

для комнаты с одной наружной стеной и окном требуется 100 В /м²;
для комнаты с двумя наружными стенами и одним окном требуется 120 В /м²;
для комнаты с двумя наружными стенами и двумя окнами требуется 130 В /м².

Подготовка к монтажу

Процесс подготовки не менее важен, чем сама установка радиаторов. Так, если вы живете в многоэтажном доме, то вам стоит попробовать договориться с соседями о совместной замене труб отопления. Эффект от такой замены будет более ощутимый, чем если бы вы меняли трубы только у себя. Также не стоит объяснять, что этим нужно заниматься летом, а не зимой. Если имеется старая система, то ее нужно демонтировать, а лишь потом начинать установку новой. Также нужно приобрести минимум материалов и инструментов.

Материалы

При монтаже радиаторов отопления мы рекомендуем вам воспользоваться полипропиленовыми трубами для отопления.

Кроме самих радиаторов вам понадобятся:

трубы, тройники, переходники и все, что с этим связано;
обычные вентили или краны Маевского для развоздушивания батарей;
кронштейны, на которые, собственно, и крепятся батареи;
сгоны;
запорные краны, можно взять шаровой вариант, он будет более надежным.

Инструменты

Необходимые инструменты могут немного разниться в зависимости от типа используемых труб, но обязательно нужно иметь при себе:

ключи: газовый и разводной;
уровень, линейка, рулетка;
набор рожковых ключей;
шуруповерт;
динамометрический ключ;
карандаш и гвоздик для разметки;
перфоратор (дрель может не справиться с бетонной стеной).

Для системы отопления хорошо подходят пластиковые трубы. Они долговечны, неприхотливы и легки в монтаже. Правда, вам нужно будет найти для их соединения паяльную станцию.

Особенности обвязки полипропиленовыми трубами

Явным преимуществом полипропиленовых труб является то, что они позволяют создавать отопительный контур любой сложности. То есть, если вы новичок и придумали довольно сложную схему трубопровода – использовать для нее трубы такого типа вполне допустимо. Однако следует учитывать одну особенность – сложный продолжительный трубопровод имеет более высокую теплопотерю. Поэтому еще раз все тщательно продумайте – возможно, есть шанс сделать систему более простой, повысив, тем самым, качество отопления.

Соединение полипропиленовых труб может выполняться двумя способами. Прежде всего – трубы можно спаивать. Это более надежный метод, который в случае качественного исполнения исключает протекание. Второй метод соединения – использование фитингов. Он менее надежен, поскольку, если произойдет даже незначительное смещение, – начнется просачивание теплоносителя

Важно обратить внимание – если есть возможность избежать соединения – лучше ею воспользоваться

Современные полипропиленовые трубы отличаются прекрасными характеристиками. Прежде всего, они имеют весьма продолжительный срок эксплуатации – 40 лет.

Кроме того, использование современных технологий при создании материала сделало его довольно выносливым – труба с легкостью выдерживает внутреннее давление в 25 Бар. Еще одна особенность – даже продолжительное воздействие сильно нагретого теплоносителя (до 95 градусов) не вызывает деформацию труб.

Обвязка электрокотла отопления

Вместе с тем, есть некоторые ограничения относительно использования полипропиленовых труб в непосредственной близости от котла, которые следует знать перед тем, как поставить их в системы и перед тем, как запустить батарею отопления. Так, труба подвода газа к нагревательному котлу должна иметь исключительно жесткое соединение. Как говорят нормы установки батарей отопления, подключение к котлу должно происходить через металлический сгон (или американку) с паронитовыми прокладками. Недопустимо применение фум-ленты или пакли. Дело в том, что резиновые прокладки могут при нагреве значительно уменьшаться в размере – и даже могут перекрыть проход для подачи газа. А фум-лента и пакля могут просто загореться от высокой температуры – а это может привести к печальным последствиям.

Перед тем, как включить батарею отопления, требуется все тщательно проверять.

Также важный момент – это как перекрыть батарею отопления. Это требуется производить в том случае, если нужно произвести такую операцию, как отключить батарею отопления или демонтировать ее. Такой этап, как правильно перекрыть батарею отопления, требуется в случае обвязки с применением запорных кранов.

Общие правила самостоятельной установки батарей

Что касается именно установки отопительной системы своими руками, то тут, на самом деле, без обладания определенными навыками и наличия специального оборудования можно вполне обойтись. Проблемы лишь могут возникнуть со стороны самих радиаторов, в остальном же все решаемо. Например, монтировать алюминиевую систему отопления, без какого- либо специального оборудования вполне легко, а что касается тяжелых, чугунных, то тут, как правило, придется попотеть. Естественно, при работе с чугунными радиаторами понадобится работа сваркой.

Противостояние и устойчивость относительно агрессивной среды
Износоустойчивость
Высокая прочность
Небольшие затраты

Рекомендация! Именно от верного определения всех вышеперечисленных параметров напрямую будет зависеть срок эксплуатации отопительных радиаторов.

Разводка при радиаторном отоплении

Одностороннее боковое. Данным тип подключения является самым востребованным, а значит и распространенным. Подключение производится подсоединением к подходящей трубе и верхнему патрубку, а отводящую подключают к нижнему. Данным вид обладает максимальной теплоотдачей. Если подачу горячей воды осуществлять по нижнему патрубку, то мощность от этого упадет на 7%. При устройстве односторонней боковой системы при монтаже многосекционного теплового радиатора, в случае не достаточной теплоотдачи, необходимо будет установить дополнительный удлинитель в протоке воды.
Нижний тип отопительной системы используют в двух случаях: когда системы обогрева решено установить в полу или под плинтусами. Этот способ с эстетической стороны самый оптимальный и является превосходным решением при скрытом отоплении. Оба патрубка расположены внизу и направлены в пол.
Диагональное подключение обычно применяют при устройстве многосекционных радиаторов (12 секций и более). Принцип обвязки радиаторов основывается на трубе, которая подводит горячую воду и соединяется с верхним патрубком с одной стороны батареи. Обработка при этом выводится уже с обратной стороны.
При последовательном тепловом подключении теплоотдача приходит в движение под давлением, которое образуется внутри радиаторов. Для удаления из секций лишнего воздуха принято устанавливать кран Маевского. Недостатком такого подключения является сложность его замены, ремонта в случае аварийной ситуации, когда потребуется полное отключение отопительной системы.
Параллельное подключение устраивается через разводку, которая пропускает теплоноситель через встроенный теплопровод. Аналогичным образом устраивается и теплоотвод. Устройство кранов на входе и выходе обеспечивает удобство в случае необходимости ремонта радиаторов, при этом, не снимая их. Недостатком можно назвать недостаточность прогревания из-за низкого давления в системе отопления.

Необходимо, при самостоятельной установке радиаторов, понимать, что современные отопительные радиаторы производят из инновационных материалов, которые могут монтировать практически на любой необходимой поверхности, будь то бетонная стена или же гипсокартон. Но цена подобных отопительных систем чаще всего довольно высока.

Немаловажным при монтаже также являются такие моменты как расстояние батареи от стены и над полом. Согласно установленным стандартам безопасности установки, эти размеры должны быть не менее 5 сантиметров. Именно расстояние в 5 сантиметров должно быть между стеной и батареей для лучшей циркуляции воздуха между ними. Если раньше радиаторы отопления самостоятельно не устанавливались и навыков в данной работе практически не имеется – ничего страшного. Для этого вовсе не обязательно записываться на слесарные курсы. Будет вполне достаточно воспользоваться интернет ресурсами и просто просмотреть несколько обучающих видео. Обычно в подобных видео профессионалы очень подробно описывают порядок работ при установке отопительных радиаторов, делятся своими навыками и полезными советами. Для наглядного примера обязательно будут показаны подходящие фото. А самое главное, для правильного монтажа радиаторов обязательно понадобится схема по установке.

Нормы СНиП

Чётко установленные стандарты определяют допустимые погрешности при монтаже радиаторов.

Главные параметрические ориентиры:

расстояние от подоконной ниши до батареи ― 10 см;
от батареи до уровня пола ― 12 см (не меньше 10 см и не больше 15 см);
от стены до источника обогрева не менее 2 см.

В соответствии со СНиП, независимо от выбранной схемы подключения, рекомендуется проводить подключение в следующей последовательности:

определение места фиксации креплений (не менее 3 штук);
монтирование кронштейнов к стене с использованием цемента или дюбелей;
установка составляющих элементов радиатора;
монтаж батареи;
подключение к трубам отопительной системы;
установка отводчика воздушных масс;
удаление защитной плёнки.

Произвести монтаж радиатора в квартире своими руками несложно, но при появлении сомнений лучше обратиться к специалистам.

Виды систем отопления

Количество тепла, которое будет излучать радиатор отопления, не в последнюю очередь зависит от вида системы отопления и выбранного типа подключения. Чтобы выбрать оптимальный вариант, надо сначала разобраться с тем, какие именно системы отопления бывают и чем они отличаются.

Однотрубные

Однотрубная система отопления — наиболее экономичный вариант с точки зрения затрат при монтаже. Потому именно такой тип разводки предпочитают в многоэтажных домах, хотя и в частных такая система далеко не редкость. При такой схеме радиаторы включены в магистраль последовательно и теплоноситель проходит сначала через один отопительный пробор, затем поступает на вход второго и так далее. Выход последнего радиатора подключается ко входу котла отопления или к стояку в многоэтажках.

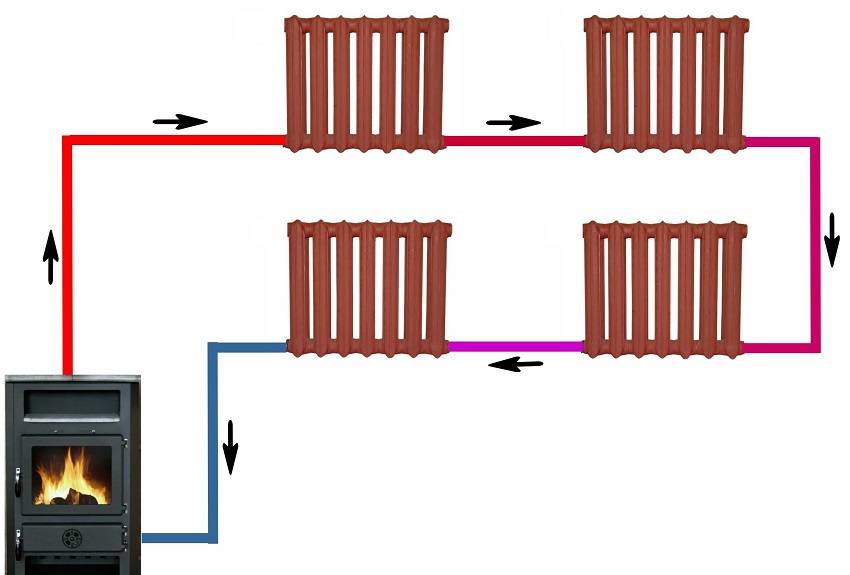

Пример однотрубной системы

Недостаток такого способа разводки — невозможность регулировки теплоотдачи радиаторов. Установив регулятор на любом из радиаторов, вы будете регулировать всю остальную систему. Второй значительный недостаток — разная температура теплоносителя на различных радиаторов. Те, которые находятся ближе к котлу, греются очень хорошо, которые дальше — становятся все холоднее. Это — следствие последовательного подключения радиаторов отопления.

Двухтрубная разводка

Двухтрубная система отопления отличается тем, что в ней имеется две нитки трубопровода — подающий и обратный. Каждый радиатор подключен к обеим, то есть получается, что все радиаторы подключены к системе параллельно. Это хорошо тем, что на вход каждого из них поступает теплоноситель одной температуры. Второй положительный момент — на каждый из радиаторов можно установить терморегулятор и с его помощью изменять количество тепла, которое он выделяет.

Недостаток такой системы — количество труб при разводке системы больше почти в два раза. Зато систему легко можно сбалансировать.

Подручные инструменты

Чтобы осуществить монтаж чугунных батарей, понадобятся следующие инструменты:

Строительный уровень.
Шуруповёрт.
Дрель для проделывания отверстий в стене.
Рулетка.
Герметик, лента для уплотнения.
Карандаш.
Длинный и короткий ключ для соединения секций батареи.

Инструменты для монтажа батареи отопления

Дополнительно лучше приобрести динамометрический ключ. Он поможет оптимально затянуть детали в местах соединения. Если сделать это слабо, они могут не выдержать давления отопительной системы. Это вызовет протечку. А если сильно закрутить, то может сорваться резьба. Это тоже приведет к аварийной ситуации.

Динамометрический ключ

Схемы подключения радиаторов к контуру отопления

Поскольку подключение радиаторов отопления к магистрали может отличаться, от схемы зависит эффективность теплообмена

Важно выбрать оптимальное направление движения теплового носителя через прибор. Его ток зависит от динамического напора жидкой среды и разницы температур в полости радиатора

Диагональное подключение

Монтаж радиаторов отопления с диагональным подключением и верхней подачей считается самым эффективным, поскольку приборы обладают максимальной теплоотдачей. Это объясняется тем, что при таком подключении теплоноситель не встречает на своем пути никаких препятствий. Жидкость полностью заполняет верхний коллектор и, протекая по вертикальным каналам, попадает в нижний коллектор. Это способствует равномерному прогреву всей площади прибора, поэтому теплоотдача батареи максимальная.

Диагональное подключение радиаторов отопления с подачей снизу используется редко. В батареях с большим количеством секций образуется застойная область с температурой теплоносителя ниже нормы в районе патрубка, в который врезается обратка. Потери эффективности теплообмена при этом могут доходить до 20%.

Одностороннее с верхней и нижней подачей

Вариант присоединения приборов к магистрали с верхней односторонней подачей обычно используется при однотрубной разводке многоэтажек с верхней подачей или в нисходящей вертикальной сети с нижней разводкой.

Эта схема больше подходит радиаторам с небольшой длиной. Но при большом количестве секций кинетической энергии теплового носителя может быть недостаточно для полноценного прохождения потока по коллектору. Если используется монтаж батарей отопления с односторонней верхней подачей, то приходится мириться с уменьшением тепловой мощности максимум на 5%.

Одностороннее нижнее подключение нельзя назвать эффективным, но оно часто используется в многоэтажках с однотрубной разводкой. Недостаток заключается в образовании застойной зоны в удаленной от входа части прибора. Из-за этого дальний край батареи будет холоднее. В таком случае снижение эффективности теплоотдачи может доходить до 22%.

Двухстороннее с верхней и нижней подачей

Установка батарей с двухсторонним нижним подключением позволяет максимально скрыть трубы подводки в интерьере. Поскольку теплоноситель с трудом проникает в верхнюю часть прибора из-за встречных потоков охлажденной жидкости, верх радиатора прогревается медленнее и хуже. В этом случае снижение эффективности теплообмена доходит до 15%. Но при необходимости эту схему можно оптимизировать.

Правильное подключение радиаторов отопления исключает возможность использования двухстороннего присоединения с подачей сверху. Применять такую схему на практике могут только неграмотные теплотехники. Поскольку для жидкости открыт проход по верхнему коллектору, она не будет стремиться в нижнюю трубу, поэтому прогреваться будет только верхняя часть прибора.

Правила размещения радиатора

Батареи часто размещают под окном, чтобы компенсировать потерю тепла при попадании холодного воздуха через отверстие.

В этом случае необходимо соблюдать следующие расстояния:

от стены — 20 мм;
от пола — 120 мм;
от подоконника — 100 мм и более.

желательно, чтобы подоконник не слишком перекрывал радиатор для эффективной циркуляции воздуха в помещении. Эти цифры носят рекомендательный характер, они могут быть больше или меньше, хотя заметные изменения могут повлиять на теплопередачу конструкции.

Чтобы улучшить ситуацию, рекомендуется покрыть стену за радиатором светоотражающим материалом, например пенопластом. Хотя некоторые мастера считают эту меру ненужной. А вот красивая декоративная ширма станет препятствием для горячего воздуха, от нее лучше отказаться. Современные батарейки выглядят довольно привлекательно, скрывать их нет смысла.

Установка

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, установить батареи можно самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
Крепим кронштейны.
Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
Прикручиваем краны шарового типа к местам соединения с трубопроводом.
Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.

Эффективность системы отопления зависит от ряда факторов, в том числе большое значение имеет подключение батарей. Ведь при неправильном подключении часть радиатора может оставаться холодной даже при высокой температуре теплоносителя. Поэтому в данной статье мы рассмотрим, как правильно подключить батареи отопления и в каких случаях, какие схемы целесообразно использовать.

Установка и подключение радиаторов отопления своими руками
