Требования и особенности установки розеток и выключателей в квартире

Подготовительные работы

До начала установочных работ нужно подготовить инструментарий и материалы. Следует определиться с участками, где будут вмонтированы розетки. Необходимо начертить схему, на которой будут предусмотрены места установки розеток, выключателей и линии проводов.

При укладке проводов следует соблюдать некоторые правила:

1. Проводка должна располагаться в 15 – 20 сантиметрах от потолка.
2. Провода должны расходиться только по вертикали или горизонтали. Строительными нормами запрещаются диагональная прокладка проводов, создание зигзагов или скруток между проводами.
3. Дистанция между штробами и газовым трубопроводом не должна быть меньше 35 сантиметров.

Инструменты и материалы

Установка розетки в стену подразумевает наличие следующих инструментов и материалов:

• приспособления для создания штроб (болгарка или штроборез);
• перфоратор для высверливания гнезд;
• коронка для работы с бетоном, победитовое сверло, насадка в виде лопатки;
• нож, кусачки, отвертка;
• шпатель;
• рулетка;
• гипс и алебастр;
• грунтовочный состав глубокого проникновения;
• подрозетник;
• провода;
• карандаш.

Виды выключателей

Выключатели классифицируются по способу включения света.

• Клавишный выключатель. Самый распространённый и удобный в применении вид выключателей. Внешним управляющим элементом в таком включателе выступает клавиша с двумя возможными положениями: включено и выключено. Выключатели такого вида бывают одноклавишные, двухклавишные и трёхклавишные, что даёт возможность управлять напряжением на одном, двух и трёх источниках света, соответственно.
• Диммер – управляющий яркостью выключатель. Управляющий элемент чаще всего выглядит как шайба или колесо. При вращении интенсивность яркости сначала включается на минимальный уровень, затем увеличивается до нужного уровня. Выключатели — диммеры используют в помещениях, где бывает необходимость включать неяркий свет, к примеру, в спальнях и детских.
• Кнопочный выключатель. Управляющим элементом в таком выключателе служит одна или несколько кнопок. Удобство такого выключателя состоит в том, что на небольшой площади можно разместить выключатели для большого количество источников света. Современные кнопочные включатели чаще используются в интерьерах в стиле хай – тек.
• Шнуровой выключатель. Управляется с помощью шнура. Чаще применяется на точечных светильниках, бра, торшерах. Комбинированные клавишно – шнуровые выключатели удобно использовать там, где выключатель расположен достаточно высоко, перенос его не возможен, но требуется возможность включать свет с небольшой высоты, например, в детских комнатах.
• Поворотный выключатель. Управляется с помощью поворотного рычага. Такой способ включения использовался в первых массово устанавливаемых выключателей ещё в начале ХХ века. Сейчас применяется как исторический атрибут в интерьерах в стиле ретро.
• Автоматический выключатель. Включается за счёт датчиков движения. Применяется, как правило, в проходных помещениях. Выключатели с датчиком движения могут программироваться для работы в определённые часы, что удобно при использовании в помещениях с окнами и на улице. Также автоматический выключатель может переводиться на ручное управление и применяться как обычный выключатель.
• Сенсорный выключатель. Современный вид выключателей. Управляющим элементом в таком приборе могут служить датчик прикосновения, тепловой датчик и датчик хлопка (шума).
• Дистанционный выключатель. Состоит из пульта управления и принимающего датчика. Датчик устанавливается непосредственно к светильнику. Такой выключатель удобен тем, что не требует дополнительной проводки для выключателя. Кроме того, пульт может управлять несколькими выключателями. Применяется чаще в больших помещениях.

По типу монтажа можно классифицировать выключатель открытой установки (накладной) и выключатель скрытой установки (встраиваемый).

• Встраиваемый выключатель. Выключатель открытой установки чаще используется в быту. Устанавливается в скрытый в стене подрозетник.
• Накладной выключатель. Выключатель открытой установки в открытых (проложенных на поверхности стен) электрических сетях. Наиболее простой для установки тип выключателя.

Для управления освещением на открытом воздухе и во влажных помещениях применяют выключатель наружной установки. Чаще всего выключатель наружной установки накладной, но бывают и исключения. Корпус такого выключателя изолирован от проникновения воды и пыли.

Степень защиты корпуса от внешних частиц и влаги указывается производителем на упаковке и корпусе выключателя. Маркировка определяется международными требованиями и имеет вид IPХХ, где первый Х – уровень защиты от посторонних предметов, а второй Х – уровень защиты от воды. Наиболее распространённый уровень защиты — IP54 (изделие защищено от пыли и брызг). Схема IP маркировки приведена выше, в разделе с розетками.

Нормативы по установке розеток и выключателей

Обычно сам человек, приступивший к ремонту, решает, на какой высоте делать розетки, но все же есть некоторые рекомендации, которые следует соблюдать. “Правила устройства электроустановок” (ПУЭ) разработаны с учетом проведения ремонтов электроустановок и электрооборудования.

Регламентируются основные нормативы размещения розеток и выключателей:

• Установка штепсельных розеток и выключателей должна осуществляться на расстоянии не менее 60 см от дверного проема душа или ванной.
• Нахождение различных элементов электроустановок, выключателей и розеток определяется на расстоянии более 50 см от газопроводов.
• Выключатели размещаются на высоте не более 1 метра рядом с дверной ручкой. Возможна монтировка под потолком. В этом случае необходим шнур, который будет использоваться для включения света.
• Подключение розетки в ванной должно осуществляться вместе с устройством защитного отключения (УЗО).

Более подробные рекомендации относительно установки электропроводки в каждой зоне жилого помещения даны в следующих разделах статьи.

Демонтаж старой розетки

При проведении ремонта часто приходится менять старые точки питания на новые, особенно в хрущевках или сталинках, панельных домах старого типа. Иногда такие розетки вмонтированы в стену без подрозетника. Здесь мастер должен действовать в такой последовательности:

Отключается питание на распределительном щитке.

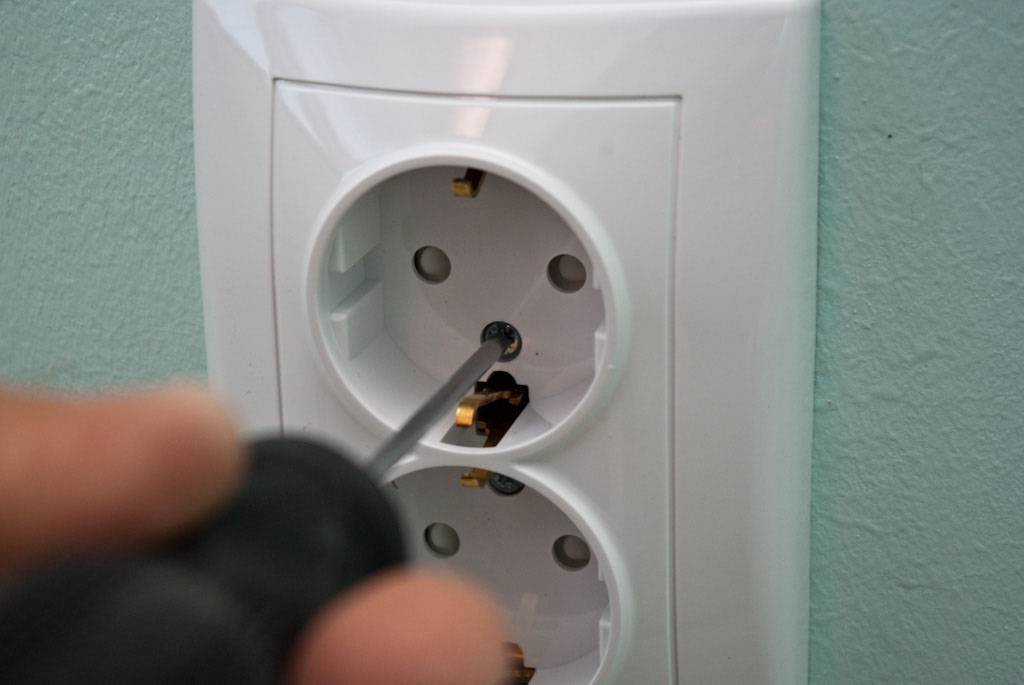

Снимается панель розетки, отвинчивая крепежи.
При помощи отвертки мастер отсоединяет провода от клемм и убирает старую конструкцию.
Важно освободить часть питающего кабеля, чтобы свободно сформировать гнездо под установку нового стакана.
В остальном все действия выполняются по аналогии установки внутренней (встроенной) точки питания.

Оба этих способа одинаково практичны и удобны.

Во время присоединения проводов главное – не допустить короткого замыкания. Такая неполадка может возникнуть вследствие перепутывания кабелей, и особенно – при блочной установке электроарматуры.

Перед присоединением проводов их концы следует тщательно зачистить. Для припаивания используется кислота с оловом или канифоль. Подготовленные провода нужно вставить в клеммы розетки (выключателя) и хорошо зажать с помощью винта.

Часто вместо пайки пользуются специальными обжимами. Их надевают на кабель, после чего зажимают плоскогубцами.

Установка выключателей ничем не отличается от монтажа розеток. Главное – правильно установить колодку. Включение должно осуществляться путем нажатия на верхнюю часть клавиши.

Что требуют современные нормы

Современные квартиры насыщены разными электроприборами, они стали необходимы жителям для комфортного жизнеобеспечения. Чтобы управлять с удобством оборудованием, необходима грамотная разводка электрических проводов с выводами на каждый механизм для подключения по разработанной индивидуальной схеме.

Схема размещения

Исчез миф, что установка розеток и выключателей по евростандарту своими руками невозможна, так как нет ограничений в нормативах и правилах. Важным пунктом всех работ связанных с электричеством во все времена остаётся соблюдение безопасных условий в момент монтажа, а также, чтобы было удобно пользоваться предметами, подсоединёнными к электросети.

Они содержат следующие условия:

• размещение выключателей должно проводиться возле дверных проёмов на высоте 1 м. относительно напольной поверхности
• расположение выключателя может быть в любом удобном для потребителя месте хоть возле потолка, если к нему присоединён шнур, с помощью которого можно управлять осветительным прибором
• в помещениях общего пользования точки, употребляющие электричество должны быть размещены на безопасном расстоянии от газовых проводников (0.5 м.), полов, сантехники

Разумеется, важно применение различных евростандартных условий, но следует учитывать, что они не всегда удобны для повседневного использования устройств при созидании собственного комфорта. Поэтому приборы устанавливают в зависимости от их будущего предназначения

Подготовка основания

Внутренние и наружные розетки должны на чем-то держаться, причем крепление должно быть качественным, ведь контакты современных устройств делают подпружиненными, для плотного соприкосновения друг с другом. Это нужно для уменьшения сопротивления электрическому току, но также современная евророзетка может выскочить из стены, при попытке вынуть из нее штепсель, если основание недостаточно хорошо ее удерживает.

Как итог – основание должно надежно крепиться к стене, для чего применяются дополнительные аксессуары. В скрытой розетке это подрозетник, который замуровывается в стену, а открытая крепится дюбелями или шурупами.

Установка подрозетника

По сути это пластиковый стакан, замурованный в стену. Если устанавливать розетки без него, то очень скоро ее крепления раскрошат даже самый прочный бетон и она выпадет наружу. Пластик же достаточно вязкий, чтобы за него цеплялись крепежи и шероховатый, чтобы удерживаться в стене.

Если монтаж розетки делается вчистую, то сперва высверливается отверстие для подрозетника. Для этого нужна дрель с коронкой или сверлом по бетону. Диаметр отверстия должен быть немного больше, чем устанавливаемый подрозетник. Если производится замена розетки своими руками, и старый подрозетник по каким-то причинам не походит к новой розетке, то он высверливается из стены и на его место надо ставить новый.

Когда отверстие готово, то к нему прокладывается розеточный провод и теперь можно приступать к установке самого подрозетника. Для этого готовится небольшое количество гипсового раствора (алебастра или цемента) и отверстие в стене обмазывается им по бокам – теперь можно вставлять подрозетник (предварительно продев в него конец провода).

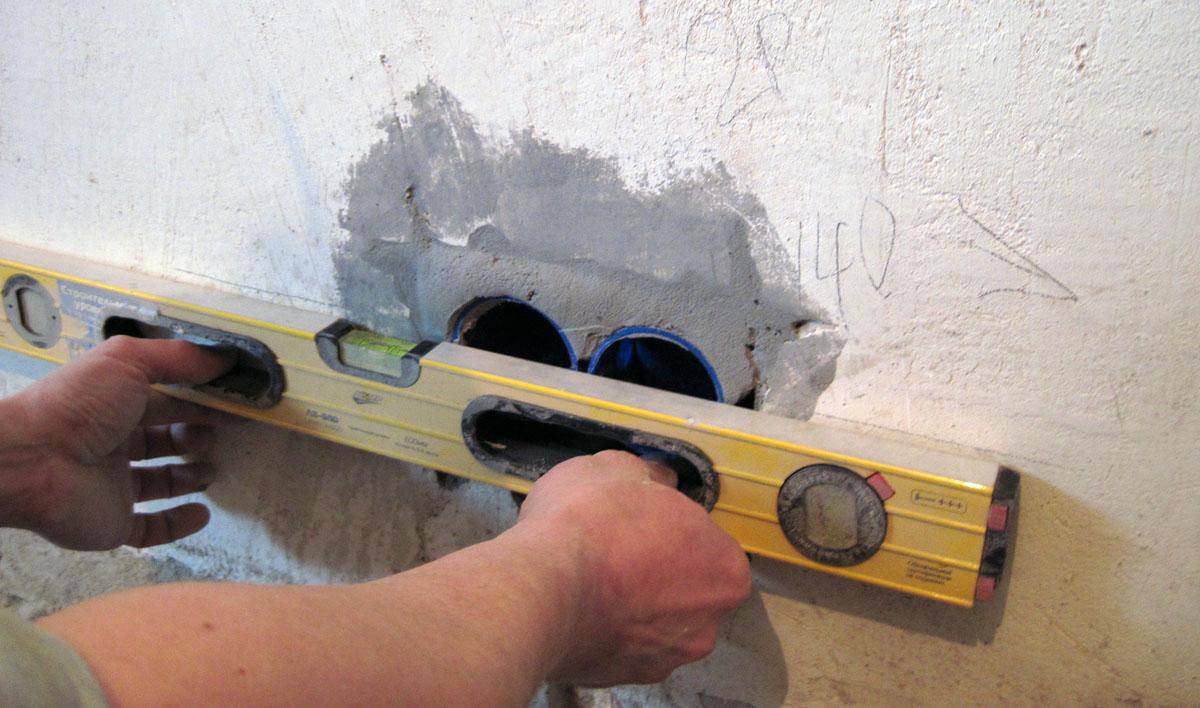

Подрозетник выставляется таким образом, чтобы он всей площадью, без перекосов, был заподлицо к поверхности стены. При вдавливании его в стену, наружу обычно вылазит некоторое количество раствора.

Перед тем, как убирать излишки раствора и окончательно вмазывать подрозетник в стену, желательно выждать пока раствор не начнет схватываться.

Теперь осталось выждать пока замазка полностью не застынет – подрозетник готов и в него теперь можно установить внутреннюю розетку.

Основание для наружной розетки

Наружная розетка состоит из трех частей – основания, внутренней части и крышки. Между собой они связаны следующим образом – основание крепится к стене, к нему прикручивается внутренняя часть и на нее надевается крышка, которая фиксируется болтом.

Зачастую вся подготовка к креплению сводится к сверлению отверстий под дюбели, если розетка будет устанавливаться на бетонную стену. Если установить электрическую розетку надо на деревянную поверхность, то все сводится к закручиванию шурупов. Правда, если шурупы толстые, то не помешает просверлить под них отверстия чуть меньшего диаметра, чтобы дерево не лопнуло.

Нюанс здесь только один – основание розетки сделано из пластика, который горит и плавится. Требования ПУЭ, при необходимости поставить розетку на дерево, предписывают делать под нее дополнительное основание из негорючего материала.

Как избежать трудностей при установке

Монтаж бытовой электроарматуры у многих ассоциируется с проблемами и большим количеством нюансов. Особенно у тех, кому предстоит заниматься этим вопросом впервые.

Установка приборов в стандартные стены

Сделать посадочные отверстия в обычных стенах непросто. Для этого нужно воспользоваться перфоратором (ударной дрелью) и коронкой с напайками из твердых сплавов. Диаметр отверстия не должен превышать 5 сантиметров. В противном случае могут возникнуть трудности с закреплением пластикового подрозетника.

Штроба соединяет распределительную коробку и посадочное отверстие. Для фиксирования в ней электрического кабеля используется специальное клеевое вещество – алебастр. Сечение проводов для розеток – 2,5 квадрата и больше, для выключателей – от 1,5 квадратов.

Для того чтобы соединить провода из различных металлов, понадобятся клеммы. Скрутка приведет к быстрому окислению металла, в результате чего по проводам перестанет проходить ток.

Подрозетник следует надежно закрепить, все пустоты между стеной и подрозетником должны быть устранены.

Установка бытовой электроарматуры производится после окончания отделочных работ.

Как установить розетки в перекрытия из гипсокартона

Процессы монтажа розеток в гипсокартон и в твердые стены схожи. Отличие заключается только в подрозетниках.

Подрозетники для гипсокартона снабжены особыми лапками. Они позволяют расклинить подрозетник в подготовленном отверстии.

Выемка для подрозетника должна четко соответствовать размеру коробочки. В противном случае конструкция будет плохо держаться и довольно быстро выпадет из стены.

Установка розеток снаружи

Этот способ монтажа применяется наряду со скрытой установкой. У такой электроарматуры несколько иная конструкция: на корпусе или внутри него предусмотрены места для креплений, а для фиксации на стене используют дюбеля или саморезы.

Во всем остальном процесс подключения схож с процессом внутренней установки.

Завершающий этап установки бытовой электроарматуры

Для установки бытовой электроарматуры применяются специальные зажимы, которые имеются во всех приборах. Альтернативный вариант – воспользоваться саморезами, включенными в комплектацию подрозетника.

Схемы подключения своими руками

Электророзетка

Может выполняться в двух вариантах

1. Если просто меняется вышедшая из строя розетка на новую, она сначала демонтируется, а затем в имеющийся подрозетник устанавливается уже новое устройство.
2. Монтируется с нуля там, где её никогда не было.

подключение

1. Выбирается место. В квартире можно действовать по своему усмотрению (хотя и не рекомендуется устанавливать её ниже 30 см от пола), в учреждениях и на предприятиях надо руководствоваться ГОСТом и ПУЭ. Например, на предприятиях общественного питания розетки должны находиться на высоте не ниже 130 см от пола.
2. Для внешней розетки на стену устанавливается изолирующая пластина из полистирола, генитакса или других негорючих и теплоизолирующих материалов. Без этого эксплуатация прибора на деревянных стенах или на отделанных горючим материалом категорически запрещена!
3. Для внутренней делается выемка под посадочное гнездо. Объём из стены выбирается перфоратором. Другой вариант – использование дрели с победитовым сверлом, молотка и зубила. Сначала по контуру гнезда высверливается сплошной ряд отверстий, затем аккуратно зубилом выбиваются перемычки между ними и центральная часть будущего углубления. Если стена отделана плиткой, нужно использовать алмазную коронку или фрезу для вырезания в ней отверстия нужного диаметра.
4. Штробится канавка под электропровод.
5. В подготовленное посадочное гнездо устанавливается подрозетник. Делается это с помощью дюбелей, саморезов или другим способом. Возможно крепление его на цементный или гипсовый раствор. Если же розетка устанавливается в стену, отделанную гипсокартоном, ДСП или фанерой, используются прижимные винты (как установить розетку в гипсокартоне?).
6. Прокладывается провод. Одним концом он крепится к розетке, другим – к распределительному щиту или коробке. В крайнем случае он может быть сращён с отрезком уже подключённого кабеля.
7. При подключении проводов нужно следить, чтобы фаза была подана на один контакт (обычно слева), ноль – на второй (обычно – справа), а заземление (если оно предусмотрено) подавалась на центральное соединение.
8. Механизм розетки крепится в подрозетнике.
9. После проверки правильности подключения устанавливается верхняя декоративная крышка.

Совет
При монтаже компьютерных розеток витые пары перед установкой не зачищаются. Они всегда под небольшим, но напряжением, их преждевременная зачистка может повредить оборудование.

Несколько приборов

соединены между собой приборы должны быть строго параллельно.
Совет
В группе розеток заземление должно вестись от общей точки к каждому прибору отдельно. Это необходимо, чтобы при отгорании провода на одной электророзетке все остальные не остались без заземления.

Установка внутренней розетки

Сразу же нужно сказать, что все розетки делят на внутренние и наружные. Принцип работы у них одинаковый. Отличие между ними в том, что наружные розетки устанавливаются прямо на стене, а внутренние – в коробки (подрозетники), которые “прячут” в стене.

Мы в соцсетях

В первую очередь в целях безопасности необходимо всю электропроводку в квартире отключить от электропитания. Речь идет об автоматических выключателях в электрощите, который обычно располагается в коридоре квартиры либо на лестничной площадке.

Оставшись полностью без электричества в доме, Вам, возможно, потребуется освещение на рабочем месте. Хорошо, если хватит дневного света, но при темном времени суток необходимо подумать об альтернативных источниках освещения, например, может пригодиться фонарь.

Обязательно! Дополнительно убедитесь при помощи мультиметра или индикаторной отвертки, что в розетке нет напряжения.

Приготовьте инструменты:

• Кусачки
• Уровень
• Плоскогубцы
• Отвертку
• Карандаш
• Нож.

Расположение розеток и выключателей по правилам

Старый стандарт и новые тенденции моды. Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Представителям старшего поколения, возможно, будет больше по душе расположение выключателей по старинке, на уровне плеча, и высота розеток не ниже уровня пояса.

Молодёжь же, подверженная веяниям модных концепций, будет ориентироваться на евростандарт при решении данного вопроса. Стоит сразу обмолвиться, что так называемого «евростандарта» не существует в официальных правилах, регламентирующих подключение и расположение внутри помещений данных электротехнических устройств, есть лишь несколько ограничений по поводу их размещения, относительно противопожарной и электрической безопасности.

Установка розетки в подрозетник

Это один из самых популярных способов установки розеток, поскольку делается он просто, аккуратно. Прежде всего нужно подготовить весь нужный инструмент и расходные материалы.

Для начала нужны будут простые отвертки – плоская и крестовая. Дальше нужно найти мультиметр, или же обычную индикаторную отвертку – такие продаются в любом магазине с инструментами.

Кроме того, нужен либо монтажный нож, либо бокорезы. С провода нужно снимать изоляцию во время монтажа, и хоть это и можно сделать ножом, есть очень большая вероятность того, что вы так повредите провод и он либо сломается полностью, либо со временем будет отходить. Особенно это актуально для проводов из мягких металлов.

Проект электропроводки

Для начала составляют проект электропроводки, лучше всего, если проект составят вам профессионалы.Но если вы имеете опыт и необходимые знания, то вы можете составить его сами.

Необходимо знать, что российские стандарты сильно отличаются от иностранных стандартов, а это значит, что иностранные схемы электропроводки нельзя использовать в нашей стране. Всю электрику в доме планируют на начальном этапе, для этого рисуют план дома и указываете на нём места, где будут выключатели, розетки, люстры и т.п.

На данном этапе очень важно создать схему, где будут указаны места расположения приборов

Следующим этапом будет указание мест прокладки проводов  в доме.

После всех вышеперечисленных манипуляций производите разводку проводов.

Существует три вида разводки и подключений:

• Последовательный;
• Параллельный;
• Смешанный.

Более экономный вариант считается смешанный.

Для облегчения своей работы делают распределение нагрузки. Например:

• Освещение комнат, коридора и кухни;
• Освещение ванны и туалета;
• Розетки в комнатах и коридорах;
• Розетки в кухне.

Такой вариант является простой разгрупировкой потребителей электричества и чем меньше групп, тем экономнее буде израсходован материал.  Для того чтобы упростить прокладку проводки, ее монтаж производят подили в плитах перекрытий. В схеме такую прокладку проводки отмечают штрих пунктирными линиями.

Расчет тока потребления

При проведении проводки необходимо учитывать силу тока, которая должна будет протекать по сети, то есть это отношение суммарной мощности всех потребителей к напряжению. В домах и квартирах максимальное потребление тока не доходит до двадцати пяти Ампер.

Все материалы необходимо выбирать по данному параметру. От силы тока зависит сечение проводов.

 Если вы вычислили, что ток потребления у вас составляет 16 Ампер, то нельзя предохранители устанавливать с таким же значением тока срабатывания.

Необходимо брать большее стандартное значение, чем расчётное.

Разводка электрики в доме своими руками

Для монтажа проводки своими руками, необходимо знать какой нужно, применить кабель. Ведь он производиться с разным сечением, его выбирают исходя из токовых параметров.

На данном этапе вам необходимо будет посчитать количество материалов, какие могут понадобиться для монтажа электропроводки. Такие работы как составление проекта, разводка, монтаж производиться быстро, но есть некоторая сложность в подсчёте количества необходимого для проводки провода. Но замеры можно произвести, взяв для этого рулетку.

Сделав замеры, прибавьте дополнительные четыре метра на всякий случай. Перед входом в строение устанавливают осветительный щит и все провода из дома необходимо подвести к нему, а так же  в нём устанавливают автоматы. Автоматы должны иметь ток срабатывания в 16 или 20 Ампер.

Электроплита должна быть подключена к отдельному автомату. Так же не забудьте посчитать количество розеток и коробок, это будет не трудно сделать, ведь всё расположено в схеме.

Для проведения электропроводки ещё могут понадобиться наконечники, изолента, различные трубки, коробки, термоизоляция, кабель каналы и многое другое.

При работе вам понадобятся следующие инструменты:

1. Мультиметр;
2. Перфоратор;
3. Болгарка;
4. Шуруповёрт;
5. Плоскогубцы;
6. Кусачки;
7. Крестовая и плоская отвёртки;
8. Уровень.

При замене старой проводки, для ее обнаружения необходим специальный датчик. Для прокладки проводов на стенах сделайте разметку. Следующим этапом после разметки расположения кабеля, размечают расположение розеток, щитков, коробок, выключателей.

Штробирование

Для начала при помощи перфоратора с насадкой высверливают специальные отверстия под розетки, коробки, выключатели.

Для того чтобы проложить провода, в стенах делают  специальные канавки их делают с помощью болгарки или перфоратора.  Такие канавки делаю с глубиной не больше  и не меньше двух сантиметров. Для вывода проводов к щитку делают отверстия в углах комнат.

Чтобы монтаж проводки своими руками был качественным и надёжным, необходимо следовать всем нормам и правилам по ГОСТу, СНиПу и ПУЭ.

Так же чтобы избежать различных казусов, необходимо использовать только качественные материалы. И если всё — таки вы не уверены в своих силах, то лучше для монтажа электропроводки нанять специалистов.

Надеемся, что данная статья была для вас полезной. Желаем вам удачи и терпения!

Заключение

В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.

Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.

Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.

Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.

Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.
