Установка сифона на ванну

Монтаж конусных манжет

Схема подключения бутылочного сифона.

На трубу перелива перед резиновыми конусными манжетами нужно поставить гайки из пластика. На патрубки, немного выше гаек, как можно плотнее к поясам-ограничителям надеваются манжеты, обычно широкой стороной к гайке.

Статья по теме: Тумбочка из дерева своими руками: технология изготовления, деревянная тумба

В одну конструкцию следует собрать два патрубка: выпускной Г-образный и образующий водяной затвор F-образный. Бывает и так, что узкий участок манжеты заходит по всему периметру в раструб данной детали, в таком случае надо подтянуть гайку.

Каждому хочется установить устройство на ванну с первого раза и надолго. Добиться желаемого можно лишь в том случае, если смазать резьбу и прокладки герметиком, подстраховавшись пластиковой изолентой.

В проушину накладки перелива, которая направлена строго вниз, заводят одно пружинное кольцо цепи, стараясь не зажимать его между эмалью и накладкой. Второе кольцо необходимо продеть в проушину резиновой пробки.

Переливной и выпускной патрубки устанавливают на гофрированную трубу, растянув ее на требуемую длину. Зачастую установка сифона для ванны проводится при помощи использования пластиковых гаек, которые нужно прочно затянуть руками.

Перед установкой резиновые прокладки умеренно покрываются силиконовым герметиком-прокладкой, причем не кислотным.

Инструкция по сборке

Подготавливают материал для стыковки и герметизации: силиконовый герметик и пистолет для работы с тубой. Из инструмента понадобятся:

нож, фигурная и плоска отвертки, плоскогубцы;
болгарка с кругом по металлу (не всегда).

Вначале старое устройство снимают

Для этого откручивают гайку, сверху поворачивая против часовой стрелки, осторожно вытаскивают боковой отвод из сифона и снимают сам узел с патрубка мойки. Уплотнители необходимо убрать, поддевая их отверткой

Если не поддаются, можно срезать ножом по частям.

Нижний конец, который заделан в канализационном раструбе, вынимают, проворачивая из стороны в сторону. Сточную трубу для удобства придерживают рукой. На время замены в канализационный раструб помещают туго свернутую тряпку или газету, чтобы перекрыть запахи.

Установка — подготовительный этап

Устройство сифонов для ванны.

Изначально все детали сифона необходимо проверить на отсутствие повреждений и брака, потому как иногда попадаются царапины на полированных элементах и деформации резиновых деталей, также обратите внимание на качество резьб. Монтаж начинается с точной раскладки всех элементов сифона, в том порядке и положении, в котором он будет соединяться

В таком виде его и нужно устанавливать. Переходная манжета не является лишней деталью, следует помнить, что производится установка только одной манжеты, согласно диаметру трубы.

Необходимо чтобы у вас под рукой находилась детальная инструкция, а также нужные инструменты и материалы:

прокладки;
силиконовый герметик;
пластиковая изолента;
набор отверток;
ведро;
кусок клеенки;
тряпки.

Общие параметры установки сифона в ванную

Схема монтажа сифона с выпуском и переливом.

При демонтаже старой системы снимается сифон и подводка к канализации, муфта тщательно осматривается и заменяется новой, в случае износа. Раструб и слив тщательно очищаются от грязи и остатков старого герметика и временно закрываются тряпкой. В верхнем отверстии ванны производится установка металлического ободка, к которому прикрепляется патрубок. К сливному отверстию, расположенному в дне ванны, при помощи болта прикрепляется чашка слива. Чтобы соединить сифон со сливными отверстиями, сначала нужно раскрутить металлический болт, который находится в круглой пластине ванны. Затем при помощи болта, соединяющий бутылку и ванну патрубок сифона, прикручивается к отверстию. С помощью барабана на патрубке, бутылка прикручивается к соединяющему бутылку и ванну патрубку. По завершению сборки, к сточной канализационной трубе присоединяется конец гофры

В процессе сборки сифона очень важно не потерять уплотнительные резинки и иные мелкие детали. После того как стыки проверены на герметичность, можно пользоваться ванной

Подключение к канализации

В любой ванной комнате отвод под канализацию уже есть, но в частных самостроях такого может и не быть. Если это – Ваш случай, то перед монтажом ванны нужно просверлить в полу три отверстия – под канализацию, горячую и холодную воду. Далее, к ним подключаются соответствующие трубы. Только после этого сантехническое устанавливать приспособление.

Пошаговая инструкция, как подключить ванну к канализации:

Для соединения канализационного отвода и ванны используется гофра и сифон

Перед их установкой важно проверить уровень ванны, расположение сливного патрубка и его диаметр. Только после этого подбираются необходимые сантехнические детали; Первыми устанавливаются переливы. Их два – проходной (сквозной, центральный) и запорный

Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Их два – проходной (сквозной, центральный) и запорный. Сквозной монтируется в слив ванны, а запорный в боковой торец. Перед установкой сквозного перелива нужно собрать сифон;

Как выглядят центральный и сквозной переливы ванной Собрать сифон своими руками очень просто. В саму конструкцию вставляется черная резиновая прокладка. В центральный перелив устанавливается гайка, её нужно протолкнуть в отверстие на 3–4 мм. После нужно прижать прокладку в сифоне. Для этого в него вкручивается перелив

Обратите внимание, что пластиковая резьба не нуждается в уплотнении, поэтому ФУМ-лента не используется. Далее, устанавливается вывод на гофру. Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка

Она прижимается пластиковой гайкой;

Он монтируется в верхнюю часть сифона, над водяным замком, на этот патрубок обязательно устанавливается конусная прокладка. Она прижимается пластиковой гайкой;

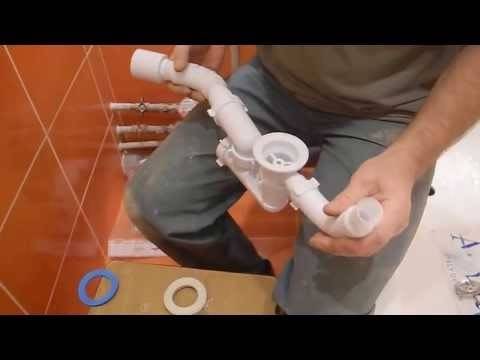

Пошаговое фото сбора сифона ванной

Гофры в ванне две: сливная и канализационная. Сливная отличается небольшим диаметром, она устанавливается на боковой перелив. Эта гофра также подсоединяется к сифону при помощи прокладки и гайки. Канализационная гофра также соединяется резьбовым способом при помощи гайки, аналогично крепится и переливная;

Соединение канализационного патрубка и сифона

Каждый сифон имеет отверстие для прочистки, которое закрывается сплошной гайкой. Соединение обязательно уплотняется резиновой прокладкой (белого или желтоватого цвета). Это нужно для проведения срочного ремонта при засоре слива;
Если у Вас пластиковая труба для выхода в канализации, то, скорее всего, в ней уже стоит прокладка. Если её нет- нужно дополнительно уплотнить крепление. Для подключения пластиковой канализационной гофры от ванны к чугунной или другой трубе понадобится специальный переходник;
Переходник между гофрой и канализационной трубой После окончания сбора сифонного конструктора, нужно проверить, как он будет установлен. Переливы устанавливаются в предназначенные места. Для этого в центральное отверстие ванны ставится двойная резинка, а в на боковое – одинарная тонкая. Дальше устанавливается сифон и к отверстиям крепятся жестянки. При помощи болта приживается сетка. Также крепится переходной перелив;
Жестянка бокового перелива
Для соединения канализации и гофры боковые поверхности смазываются силиконовым герметиком или мылом. Это облегчит соединение труб. После они дополнительно обрабатываются герметиком. Гофры, желательно, протягивать без изломов, иначе через их будет плохо проходить вода.

На этом процесс подключения ванны к канализации окончен. Проверьте места подключения сифона и переливов – из них не должна капать вода. Описанный способ – самый простой и доступный. Подключение латунных конструкций производится похожим способом, но такие сифоны в 3 раза дороже пластиковых.

Монтаж сифона на примере пластиковой конструкции

Зафиксируйте раковину и подведите к ней трубу канализации.
В мойку установите сливную воронку с резиновым уплотнителем и затяните гайку для надежной фиксации.
Нижнюю часть сифона подсоедините к сливному патрубку.
Установите сливную трубку в таком положении, чтобы она не доставала до дна колбы 2-3 см.
Наденьте на присоединительные трубы накидные гайки, клиновидные «сухари» (каждый из них вставляется в промежуток между трубкой и сифоном, затягивается гайками).

Учитывайте, что металлические модели устанавливаются по идентичной схеме, но в них «сухари» заменяют фланцевые соединения.

Как произвести замену сифона в ванной самостоятельно

После проведения подготовки можно переходить к установке нового устройства слива. Он проводится также, как и при установке ванны. В комплекте вы должны найти:

выпускной патрубок с прокладкой из резины;
две пластиковые гайки;
накладную резиновую пробку;
стяжной винт из нержавейки;
резиновую манжету-конус;
прокладку с накладкой для слива;
и изогнутую трубу или колбу.

Сборка сифона зависит от его типа. Если он бутылочный, то на колбу надеваем резиновую прокладку и накручиваем дно. Трубчатый тип прибора подготовки и сборки не требует, сразу приступаем ко второму этапу — соединению перелива с ванной

Особое внимание уделяем затяжке всех элементов (но без чрезмерного усердия). Не забываем о резиновых прокладках! После монтажа переливной системы переходим к соединению патрубка с основным сливом, обращая внимание также на надежность затяжки соединительных элементов

Фото 4. Замена слива ванны не станет проблемой, если точно следовать инструкции.

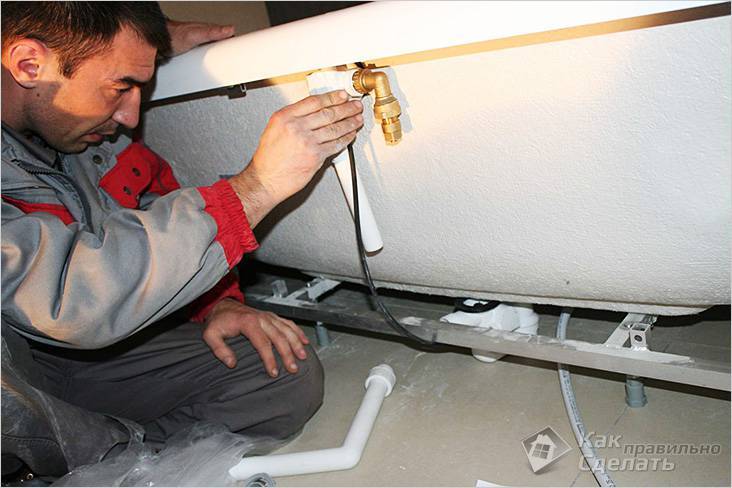

Следующий этап — установка сифона на ванну. Для его крепления вам не понадобится дополнительный инструмент — монтаж проводится только руками. Затяжка гаек ключами и прочими приспособлениями могут привести к созданию излишнего напряжения в системе. А оно является одной из основных причин появления протеканий и трещин в системе.

Если делать все согласно этим рекомендациям и предложенной последовательности, то замена сифона своими руками займет не более полутора часов. После чего необходимо проверить установленную систему на герметичность.

Как его собрать?

Несмотря на многообразие моделей сифонов, их сборка проводится по подобному алгоритму:

Берём отстойник и закрепляем в нижней части этой детали самую габаритную прокладку, не допуская перекосов.
Соединяем между собой отстойник и трубопровод перелива, используя для этого специальную прокладку. При монтаже стальных моделей сифонов резьбовые соединения дополнительно уплотняются ФУМ лентой.
В верхней и боковой части прибора есть два отверстия с разным диаметром. Одно из них используется для соединения с боковым сливом, второе применяется для подключения к канализационной системе. Под диаметр каждого отверстия подбирают необходимую конусную прокладку и накидные гайки.
Подключаем патрубок к центральному сливу. Надеваем на него накидную гайку и уплотнительную прокладку, при этом острый конец уплотнителя должен смотреть на патрубок, а тупой на отстойник. Таким же образом подключается гофра, ведущая к канализации.
Подключение к ванне осуществляется при помощи винта. Для этого в верхней части слива укладывают уплотнительное кольцо, затем металлическую сетку. Все детали надёжно скрепляются между собой с использованием болтового соединения.
В месте соприкосновения пластикового патрубка с выводом канализации применяется обмазка стыкующихся деталей герметиком. После его высыхания (4-6 часов) можно использовать ванну по назначению.

Основные правила выбора

Чтобы обеспечить эффективный отвод использованной воды на кухне, нужно правильно подобрать сифон. Для этого необходимо учитывать следующие рекомендации:

Приобретать нужно сразу комплект. Он, помимо сифона, должен содержать все необходимые комплектующие для его подключения к канализации. Если детали покупать по отдельности, существует вероятность, что из них не получится собрать единую конструкцию.
Необходимо заранее измерить свободное пространство под мойкой. Если оно минимально, следует отдать предпочтение короткому сифону.
При закрытом монтаже нет необходимости приобретать дорогой сифон в дизайнерском исполнении. Лучше купить менее красивое изделие надлежащего качества, но по более низкой цене. Ведь его никто не увидит, и оно не испортит интерьер кухни.
При открытом расположении сифона для раковины имеет смысл покупать изделие в декоративном исполнении.

В комплекте каждого устройства всегда имеется инструкция — её нужно тщательно изучить перед монтажом

Необходимо также обратить внимание на отсутствие повреждений на сифоне, качество резьбы, уплотнительных элементов и пробок

Характеристики сливных труб для канализации

Чугунные и стальные трубы не отличаются особой гладкостью поверхностей, поэтому их просвет со временем сужается из-за отложений

При выборе этих изделий стоит обращать внимание на такие важные технические характеристики, как:

пропускной показатель детали;
жёсткость изделия.

Пропускная способность сливной детали является очень важным фактором. Металлические изделия имеют недостаточно гладкие внутренние стенки, поэтому со временем на них скапливаются различные солевые отложения и другие инородные частицы, что влечёт за собой сужение просвета трубы, и, соответственно, уменьшение пропускных показателей.

Трубы из современных полимерных материалов обладают гладкими внутренними стенками, поэтому они практически полностью исключают возникновение таких тромбов в системе. Отличная пропускная способность пластиковых труб зачастую определяет их выбор.

Коэффициент жёсткости также является важной технической характеристикой. Наибольшие показатели жёсткости наблюдаются у металлических, керамических и бетонных сливных труб, однако не во всех случаях высокий коэффициент прочности является преимуществом

В условиях, когда грунт может сдвигаться под действием различных факторов, применяют полимерные канализационные трубы

При прокладке этих изделий в сейсмоактивных районах или в регионах с подвижным грунтом, а также в случае монтажа под автомобильными и железными дорогами, материалы, которые обладают высоким коэффициентом жёсткости, более подвержены разрушению. В таких ситуациях используют гибкие пластмассовые сливные изделия.

Кроме этого, существует ещё несколько важных характеристик, которыми должны обладать трубы для слива канализации:

температурная устойчивость;
сопротивляемость к механическим воздействиям;
резистентность к грунтовым водам.

А зачем нужен сифон?

Сифон представляет собой переходное звено, соединяющее сливное отверстие сантехники с канализационной трубой. У него две функции: фильтрующая и затворная. За счет наличия специального колена при эксплуатации санприборов в сифоне остается некоторый объем воды. Это небольшое количество воды выступает в качестве пробки, которая «запирает» ароматы канализации в трубе и не пропускает их в комнату.

Функция фильтрации выражается в том, что по тяжелые частицы, содержащиеся в стоках, оседают в нижней части изгиба. Поэтому, если в слив вдруг упала колечко или сережка, их всегда можно достать, сняв заглушку.

Существует инструкция по тому, как установить слив в ванной. Это возможно с учетом особенностей санприбора. Некоторые модели требуют, чтобы замена сифона в ванной была произведена с использованием специально изготовленных для неё деталей. Можно слив в ванну установить и собственными руками, но для этого требуется изучение хотя бы стандартной модели слива-сифона.

Фото 2. Сливы-сифоны не позволяют различным загрязнениям создавать засоры в трубах.

Как установить слив в ванной

1 Что это за устройство
1.1 Принцип работы сифона
2 Устройство слива для ванны
2.1 Как собрать
3 Монтаж слива
4 Автоматические виды сливов
5 Монтаж полуавтоматического сифона
6 Монтаж автоматического сифона
7 Практические советы
8 Видео
9 Фото

Вы столкнулись с тем, что не знаете, как установить слив в ванной? В представлении многих людей выполнение такой работы по силам только профессиональному сантехнику, имеющему большое количество инструмента. Однако не все так сложно, как может показаться. Прочитав изложенный материал, вы поймете, что установка слива может быть выполнена своими руками.

Автоматическое устройство слива

Если позволяет бюджет, можно купить дорогую автоматическую модель. Выгодным будет и приобретение недорогой стандартной модели. Цены на автоматические конструкции составляют 20-55 $. Отличительная особенность автоматического механизма связана с наличием специального клапана. После его нажатия пробка автоматически закрывает отверстие слива в резервуаре.

Слив — автомат

Предусмотренный фиксатор клапана позволяет сохранить его положение. Для слива воды потребуется сделать нажатие на кнопку. Автоматическое опускание и поднятие клапана происходит в результате сжатия пружины. Система автоматического слива имеет следующие основные особенности:

Управление сливом осуществляется ногами.
Видимая часть обладает компактным размером.
Наличие большого ассортимента кнопок.

Система автоматического водоотведения зачастую применяется для оборудования ванночек для детей. В результате емкость с водой не потребуется переворачивать для слива воды вручную. Основной недостаток автоматического устройства слива-перелива для ванной заключается в сложности замены кнопки.

Правила сборки и подключения сифона

Схема сборки сифона

К установке сифона в ванной надо подходить с позиции точной подгонки сливного устройства к отверстию в сантехническом приборе. Сначала отсоединяют сетчатый фильтр, который крепится к прибору одним болтом.

Один человек устанавливает сифон снизу ванны, подложив под сливное устройство резиновую прокладку. Другой устанавливает поверх ванны прокладку, сетку и прикручивает все это болтом, прижимая установленные детали к плоскости чаши ванны. После проводят подключение трубной части прибора к канализационной системе.

Так же проводят монтаж перелива. Просто эта часть располагается на вертикальной плоскости, а слив в горизонтальной. Перелив может установить один человек.

Особенности сборки полуавтоматического сифона

Отличие монтажа сифона этого типа заключается в том, что в конструкции устройства присутствует тросик. Он проходит от перелива к сливу, и в комплекте поступает отсоединенным от самого сливного приспособления. Перед тем как устанавливать сифон на ванну, необходимо подсоединить трос к сливу и переливу. Для этого его надо в переливе подсоединить к рукоятке переключения, в сливе к пробке. В двух местах крепление производится с помощью болтов. После чего в обоих местах проводится фиксация с помощью плоских металлических крышек, под которые укладывают резиновые уплотнители.

Проверка надежности соединений

Сифон проверяют на наличие или отсутствие протечек. Для этого закрывают крышку слива и заполняют ванну водой. Затем необходимо проверить – не течет ли вода под сантехническим прибором. Если появились даже небольшие капли, надо подтянуть прижимной болт, расположенный со стороны чаши ванны. Обычно это решает проблему. Если и в этом случае течь не была устранена, одна из причин – перекос прокладок. Придется отсоединять сифон от ванны и проверять целостность и правильное расположение резинок.

Остальные стыки проверяются в процессе слива воды из ванны. Если какие-то из них дали протекают, придется в этих местах провести частичную разборку. Проверяются прокладки и накидные гайки на предмет их правильной установки и целостности.

Выбор материала изготовления сифона

Большинство предлагаемых сегодня в магазинах моделей изготавливаются из металла и пластика. Эти модели отличаются друг от друга своими особенностями, преимуществами и недостатками.

Пластиковые конструкции ценятся потребителями из-за доступной цены, тем более, если речь идёт о моделях, выполненных из полиэтилена. Чаще всего они имеют простое устройство и минимальное количество соединений. Более дорогими в этой категории считаются конструкции из полипропилена, однако, это неудивительно, учитывая их увеличенную прочность и длительный срок службы.

Ещё положительным качеством полипропилена следует назвать повышенную устойчивость к высоким температурам. Из-за него специалисты советуют выбирать эти изделия владельцам, которые планируют подключать стиральную машину с функцией кипячения.

В процессе эксплуатации пластикового изделия может возникнуть такая неприятность, как течь. Однако, эту проблему довольно легко решить, если подтянуть резьбовые соединения.

Металлические сифоны для кухонной раковины являются более дорогим предложением в отличие от полимерных моделей. Подобная разница в цене объясняется увеличенным сроком службы. Чаще всего металлические изделия выполняются из бронзы или латуни. Их преимуществом является не подверженность процессам окисления, а также коррозии.

Альтернативой перечисленным устройствам являются модели из нержавеющей стали, однако, они стоят заметно дороже своих основных конкурентов, поэтому не получили должного распространения.

Если вы хотите, чтобы даже такая деталь вашей мойки, как сифон, выглядела привлекательно, то вам стоит обратить внимание на модели с хромированным покрытием. Но учтите, что за такое сантехническое изделие вам придётся заплатить максимальную цену

Инструменты для установки сифона своими руками

В принципе справиться с задачей по монтажу сифона для раковины на кухне с переливом или другими функциями, может, каждый владелец, своими силами. Хотя здесь не помешает наличие минимальных навыков в сфере работы с сантехникой и минимальный набор инструментов.

Однако, всё это можно найти в любом хозяйстве, поэтому выполнить демонтаж старого устройства и установку нового можно без больших проблем. Из инструментов, которые потребуются для выполнения этой работы, можно назвать следующие:

отвёртка;
ножовка;
рулетка;
наждачная бумага.

В некоторых случаях может потребоваться обрезка трубы, поэтому вам необходимо будет подготовить и строительные ножницы.

Демонтаж

Прежде чем вы начнёте собирать новый сифон для кухонной мойки, вам придётся снять старый. С этим вас у проблем не возникнет: необходимо взять отвёртку и выкрутить винт, который держит сливное отверстие в центре решётки.

Справившись с этой задачей, вам будет очень просто вытащить сифон. Если ваш сифон был установлен достаточно давно, то гайка и винт могут прикипеть друг к другу. Из-за этого у вас могут возникнуть большие трудности с откручиванием сифона.

В этом случае поступают следующим образом: нужно отсоединить нижнюю часть сифона и покрутить патрубок. Если же это не помогло, специалисты советуют воспользоваться специальными растворителями.

Классификация сифонов по конструкции слива

В конструкцию переходника входят 2 узла:

Сливной блок, который крепится под ванну и предназначен для спуска воды.
Переливная труба. Ее наличие препятствует сливанию жидкости через верх. Отверстие перелива располагается в торце резервуара недалеко от краев.

В зависимости от того, каким способом регулируются открытие и закрытие отверстия для стока, выделяют 3 вида сифонов: механические, полуавтоматические и автоматические.

Механические

Устройства имеют самую простую конструкцию — сливной канал перекрывается пробкой, выполненной из резины или пластика. Она с помощью цепочки соединяется с отверстием переливной трубы. Такие переходники просты в сборке, отличаются надежностью, долговечностью и низкой ценой.

Механический сифон для ванны.

Полуавтоматические

В сифонах полуавтоматического типа регулировка осуществляется с помощью запорного клапана, размещенного на переливе выше уровня воды. Он может иметь форму кнопки, поворотного кольца или фигурного вентиля. Управление происходит с помощью троса или рычажного механизма, соединенного с крышкой отверстия.

При покупке рекомендуется выбирать арматуру ведущих производителей, поскольку от этого зависят долговечность и бесперебойность работы механизмов.

Автоматические

В приборах этого типа процесс наполнения ванны регулируется встроенной автоматикой. При остывании жидкости происходит ее слив и вливание теплой воды до необходимого объема. Такие системы нуждаются в регулярном обслуживании и отсутствии перебоев в электропитании. Выпускают автоматические сифоны в 2 исполнениях:

С системой click-clack. Пробка фиксируется на штыре, который приводится в действие простым нажатием.
С ручкой, расположенной рядом с переливным отверстием. От полуавтоматов устройства отличаются встроенной системой защиты.

Сифон с системой click-clack.

Изготавливают их из сплавов латуни и меди, покрытых для защиты слоем хрома.
