Установка напольного унитаза своими руками и подключение его к канализации

Виды конструкций

Разновидности по характеру слива

Сантехнические приборы однообразны и неотличимы друг от друга только на первый взгляд. На самом деле варианты конструкции изделия многочисленны и в зависимости от формы бывают:

• воронкообразными
• с полкой (козырьковые либо тарельчатые)
• с уклоном задней стенки

По характеру движения воды различают изделия с горизонтальным и круговым сливом, по размеру – взрослые и детские (с разной высотой подошвы). Полка в унитазе может быть цельноотлитой и приставной.

В зависимости от конструкционных особенностей ключевых узлов приборы выпускают с такими сливами:

1. Горизонтальным
2. Вертикальным
3. Косым

Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

Подключение к водопроводу

Водопроводная вода, используемая для слива, подключается к бачку унитаза одним из следующих способов:

нижней подводкой. Унитаз с нижней подводкой отличается бесшумностью при работе

Однако при установке такого сливного бачка требуется уделить особое внимание герметичности соединения;

Туалет с подводкой воды внизу бачка

боковой подводкой. Унитаз с боковым подводом воды отличается простой монтажа. Единственным недостатком конструкции является возникновение шума при наборе воды в бачок. Некоторые производители фурнитуры для сливных бачков, чтобы избавиться от этого недостатка, удлиняют наливной шланг, что препятствует образованию шума.

Бачок с подводкой воды сбоку

Выбор способа подключения зависит от конструктивных особенностей сливного бачка, то есть от места расположения входного отверстия.

При подключении может быть использована:

гибкая подводка. Гибким наливным шлангом преимущественно соединяются водопроводные трубы и бачок, непосредственно установленный на унитаз;

Шланг для подключения наружного сливного бачка

жесткая подводка для подключения бачка, скрытого в стене. В этой ситуации гибкие шланги практически не используются, так как имеют относительно короткий срок службы.

Подводка для подключения скрытого сливного бачка унитаза

Независимо от вида используемой подводки подключение бачка происходит следующим образом:

1. на трубу холодного водоснабжения, производящую подвод воды к унитазу, устанавливается отдельный кран. Оборудование необходимо для перекрытия водоснабжения сантехнического изделия в случае возникновения аварийных ситуаций. Врезка крана производится с соблюдением всех требований по безопасности;
2. один конец подводки подключается к крану и затягивается фиксирующей гайкой, расположенной на шланге;

Присоединение подводки к отдельному крану

1. второй конец подводки присоединяется к сливному бачку и также фиксируется гайкой;

Присоединения подводки к сливному бачку

1. выполняется проверка работы крана и полученного подключения к воде на герметичность.

Если унитаз с боковой подводкой или нижней подводкой протекает, то можно предпринять одно из следующих действий:

установить в место протечки дополнительную резиновую прокладку;

Уплотнительное кольцо для подводки воды

обработать место протекания воды силиконовым герметиком;

Средство для герметизации соединений

обмотать резьбу ФУМ лентой.

Сантехническая лента для герметизации резьбовых соединений

Если ни одно из перечисленных действий не помогает устранить протечку воды, то необходимо полностью заменить подводной шланг.

Процесс установки и подключения унитаза к водопроводу и канализации подробно представлен на видео.

Выполнить замену или установку унитаза самостоятельно, а также подключить сантехническое изделие к канализации и водопроводной трубе может даже не профессиональный сантехник. Главное правило – все работы выполнять четко по представленной в статье схеме и следить за герметичностью стыков отдельных элементов.

Установка и подключение унитазов с косо расположенным патрубком

Рассмотрев вышеописанные способы, можно сказать, что прямое подключение сантехнического оборудования с прямым патрубком имеет много одинаковых моментов с установкой унитаза с горизонтальным выпуском и гофрированной трубой.

При изучении конструкции унитаза со скошенным выходом можно сделать вывод, что такое строение обеспечивает минимальное образование протечек при сливе воды из бачка. Это дает большое преимущество оборудования с косым выходом перед другими вариантами. Однако такая конструкция усложняет подсоединение к канализационному отверстию с использованием гофрированной трубы. Дело в том, что при подключении унитаза с косым выпуском к канализации от выходного отверстия патрубка до канализационного отверстия остается совсем небольшое расстояние.

Процесс установки сантехнического оборудования и схема подключения унитаза к канализационному стояку выглядит следующим образом. Унитаз примеряют на предполагаемом месте расположения и отмечают точки его крепления к полу. Далее оборудование убирают и делают отверстия с помощью дрели, в которые в последствие вставляют дюбели. Затем проверяют соответствие осей соединяемых отверстий.

Теперь можно устанавливать оборудование на место. Для этого канализационный патрубок смазывают составом для герметизации соединений и вставляют в него патрубок унитаза. Сантехническое оборудование фиксируют на месте расположения с помощью винтов, закручивая их в дюбели.

После подводки канализации к унитазу, выполняют тестирование унитаза. Если в результате проверки обнаруживается небольшое протекание, то можно дополнительно обработать силиконовым герметиком наружную часть места соединения. В этом случае унитазом не рекомендуется пользоваться до полного высыхания герметика.

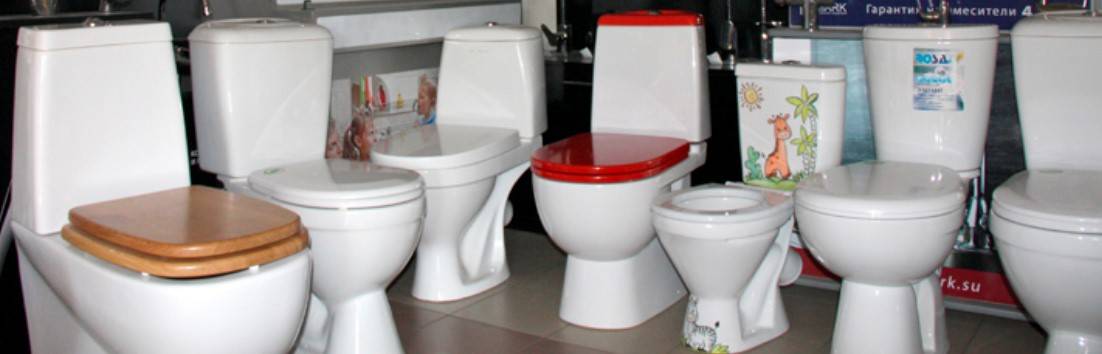

Устройство и виды напольных унитазов

Напольный унитаз отличается простой конструкцией, состоящей из сливного бака и чаши, которая крепится к полу. Для его подключения достаточно соединить шланг с холодной водой и бак, а также канализацию и выпуск чаши. Внутри сливного бака два основных элемента: механизм слива и система подачи воды с поплавком. При нажатии кнопки слива, открывается клапан, и вода поступает в чашу. Поплавок опускается и открывает доступ в систему водоснабжения. Когда вода набирается до необходимого уровня, клапан перекрывается.

Собственно – это все что объединяет напольные унитазы. По множеству других параметров они подразделяются на виды.

Угол выпуска

Эта особенность конструкции унитаза является в некоторых случаях определяющей. В зависимости от расположения канализационной трубы устанавливают унитазы:

• С горизонтальным выпуском (для канализации в стене и в полу);
• С косым выпуском (для канализации, расположенной близко к стене в полу);
• С выпуском в пол (только для канализации, уходящей в пол).

С помощью гофрированной трубы можно адаптировать унитазы с разными углами выпуска, под неподходящее расположение канализации, но в этом случае конструкция займет больше свободного пространства.

Расположение сливного бака

Сливной бак может располагаться как на самой чаше, так и отдельно от нее. Это позволяет выбрать модель, которая будет удобна в использовании и монтаже.

Виды унитазов по расположению бака:

• Компакт. Бак устанавливается непосредственно на унитаз.
• Раздельный. Сливной бачок может быть смонтирован на стене санузла и соединен с чашей патрубком.
• Без сливного бака. Такие модели унитазов используют воду напрямую из системы водоснабжения.
• Скрытый бак. Корпус бачка встраивается в стену в системе инсталляции и закрывается за фальш-стеной.

Первые два вида наиболее распространены, так как они самые простые в монтаже, практичные и компактные.

Расположение подвода воды

Существует два варианта размещения входа для холодной воды:

1. Сбоку;
2. Снизу.

Первый удобнее в подключении, но при заполнении бачка слышен шум воды. С моделями второго варианта могут возникнуть небольшие трудности при подключении, из-за неудобного расположения входа, но работают такие унитазы бесшумно.

Материал чаши

Для изготовления корпуса унитаза в основном используют фаянс и фарфор. Первый дешевле, но обладает более пористой структурой и клонен к образованию трещин на эмали, поэтому срок его службы не более 10-15 лет. Второй стоит дороже, но и качество его выше. Плотная структура материала обеспечивает минимальное водопоглощение и практически исключает растрескивание. Срок его эксплуатации – около 30 лет.

На рынке можно встретить унитазы из других материалов, как правило, это дорогие эксклюзивные модели из стекла, металла, акрила и даже дерева.

Форма чаши

От этой особенности зависит комфорт использования сантехнического устройства. Основные виды чаш для унитаза:

• Тарельчатая – чаша унитаза имеет полку, которая исключает возникновение всплесков, но возможно появление неприятного запаха из канализационной системы.
• Козырьковая – задняя стенка чаши располагается под уклоном, отсутствуют всплески и запахи, но унитазы такой формы требуют большего расхода воды при смывании.
• Воронкообразная – такая чаша считается самой гигиеничной, но возможны всплески.

Смыв

Вид смыва определяет качество очищения и расход воды. Производители выпускают унитазы с двумя основными видами смывов:

1. Прямой. Вода поступает в чашу из бачка в одном направлении – вниз. Расход воды средний. Часто возникают брызги и шум.
2. Круговой. Чаша очищается сразу в нескольких направлениях. Вода образует воронку, которая охватывает до 95% поверхности. Обеспечивает низкий расход воды и минимум шума.
3. Душевой. Вода поступает сплошным потоком из нескольких точек чаши. Отличается хорошим смыванием и большим расходом воды.

Для дополнительной экономии воды, унитазы оснащают двойной клавишей смыва. Она предусматривает два режима работы: полное опустошение бака и частичное.

Горизонтальный выпуск

Так как этот тип подключения подразумевает направление выпуска в
сторону стены, то для подсоединения сантехники к системе следует
воспользоваться уплотнительной манжетой. Начинать установку стоит с закрепления
унитаза на напольном покрытии

Последующее соединение унитаза с канализационной трубой важно
провести с предельной аккуратностью, потому что можно нанести механические
повреждения установленному прибору

Основное преимущество горизонтального выпуска кроется в простоте
установки сантехники. Однако использовать этот тип можно лишь при наличии в
здании вертикально расположенного стояка.

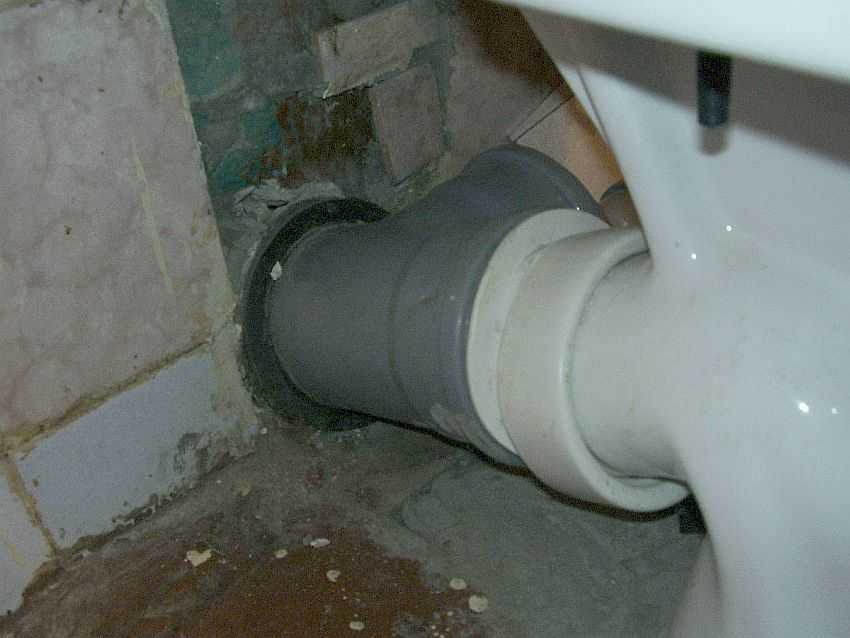

Прямое подсоединение унитаза к канализации

Прямое подсоединение унитаза.

Если выпуск сантехники полностью подходит к канализационной трубе, проводят прямое подключение. Это возможно, если система монтировалась под унитаз или производится его замена аналогичной моделью. При покупке прибора другого типа прямое подключение невозможно — его проводят гофрой или манжетами-эксцентриками.

Унитазы с вертикальным патрубком

В старых домах сохранились чугунные раструбы, утопленные в межэтажные перекрытия. Унитазы закрепляют точно над ними. Исключается засор, а возможность протечки воды сводится до минимума. Герметизацию обеспечивает фланцевое соединение.

При вертикальном сливе сантехника устанавливается близко к стенке, что экономит место. Такие же модели используют в домах, где канализация разведена под половым покрытием.

Последовательность установки:

1. Демонтировав старое изделие, расчищают раструб и площадку.
2. Прикладывают к плитке над входом в канализацию винтовой фланец, намечают места крепления. Сверлят отверстия, вставляют дюбели и прикручивают фланец.
3. Уплотнительную прокладку смазывают силиконом. На фланец устанавливают унитаз, проверяют совпадение отверстий.
4. Конструкцию проворачивают на несколько градусов. Оба элемента соединяются.

Все фланцы стандартные. В комплекте к унитазу есть необходимые детали для того, чтобы обеспечить герметичность.

Подключение унитаза с горизонтальным патрубком

Во многих домах стояк расположен вертикально. К нему целесообразно подключить унитаз с горизонтальным выпуском. Если отверстия полностью совпадают, соединение уплотняют манжетой, обработанной силиконом. Герметизацию проводят тщательно: вода в горизонтальной трубе стоит постоянно и просачивается через малейшую щель.

Если сантехника устанавливается с боковым и вертикальным смещением большой длины относительно раструба канализации, применяют пластиковое колено вместе с трубой. Обязательно соединения обрабатывают силиконом. Даже если резиновые кольца состарятся, герметичность сохранится.

Перед установкой сначала всегда примеряют конструкции, намечают места крепления. Когда выходной патрубок или пластиковый уголок всовывают в стояк, работают вдвоем. Одному человеку следует придерживать пластиковую трубу, чтобы она не сместилась. Второй вводит выпуск унитаза в канализацию.

Монтаж унитаза с косо расположенным патрубком

Подсоединение унитаза к канализации.

У моделей со скошенным выходом благодаря конструктивным особенностям наименьшая вероятность появления протечек в местах соединения. Чтобы подключить выпуск к чугунному стояку без смещения, пользуются уплотнительной муфтой. Герметичность обеспечивается силиконом.

Второй способ основан на применении сурика. Им обмазывают внутреннюю полость чугунного раструба, затем наматывают просмоленный шнур. Опять промазывают суриком, вставляют выпуск унитаза в канализацию. Соединение обмазывают цементом.

Подключение к пластиковому трубопроводу выполняют также при помощи манжеты, которая немного отличается видом и формой. Если отсутствует раструб на стояке, такой соединитель все равно обеспечит герметичность. Для надежности соединения обмазывают силиконом.

При небольшом смещении используют муфту-эксцентрик. Если унитаз расположен дальше, устанавливают гофру и уплотнительные манжеты.

Вертикальный выпуск

Сантехника, устанавливаемая с размещённым в вертикальном
положении выпуском, отличается наличием сифона и направленного вверх патрубка.
Эта конструкция устанавливается проще простого. Последовательность работ будет
следующей:

• Размечается месторасположение сантехники, ставится
  винтовой фланец вместе с фиксатором;
• Ровно в середину фланца вкладывается стояк;
• Непосредственно на фланец ставится оборудование, и
  проворачивается до момента жёсткого закрепления. Тем временем, патрубок в
  автоматическом режиме зафиксируется на торце трубы.

Плюсы и минусы

Основное преимущество рассмотренного типа подключения
заключается в эстетичности помещения после установки унитаза. Сантехнический
прибор будет максимально плотно прилегать к стене, что позволит скрыть
разводку. Однако недостаток метода кроется в том, что трубы будут расположены
под полом. Если система даст течь, для устранения придётся ломать плитку или
иное напольное покрытие.

Лучше всего монтировать сантехнику с вертикальным выпуском в
собственном доме. Это поспособствует решению задачи с экономией пространства,
так как подсоединить
унитаз к канализации будет легко, а трубу можно спрятать в межкомнатном
перекрытии.

Выбор напольного унитаза

При покупке нужно выбрать подходящую по всем параметрам модель. Которая будет иметь оптимальный уровень расхода воды, удобна в использовании, долговечна и гигиенична

Также важно предусмотреть техническую возможность монтажа

Поэтому нужно обратить внимание на следующие особенности унитаза и туалета:

• Расположение труб водоснабжения и канализации, их диаметр;
• Площадь санузла (от унитаза до противоположной стены должно быть расстояние не менее 60 см, в совмещенных санузлах имеет смысл монтаж угловой модели напольного унитаза);
• Уровень слышимости (в санузел с тонкими стенками лучше выбрать устройства с минимальным уровнем шума);
• Расход воды (для экономии желательно приобрести модель с двойной клавишей смыва);
• Внешний вид унитаза (если санузел оформлен в определенном стиле, то сантехнические устройства должны выглядеть в нем уместно).

Белый унитаз классической формы, считается универсальным вариантом

Но, если хочется чего-то необычного, можно обратить внимание на модели с цветной эмалью и нестандартными чашами

Осмотрите чашу и бак на предмет повреждений, проверьте комплектацию и наличие крепежей, возможно, какие-то части конструкции придется купить отдельно.

Присоединение унитаза пластиковыми коленами

Более надежным и долговечным, в сравнении с гофрированной трубой, считается способ присоединения сантехники к канализации с помощью пластикового колена. Его единственный недостаток, это отсутствие гибкости. Но если модель сантехнического устройства была выбрана заранее, тогда подключение унитаза лучше делать без гофры.

Соединение унитаза с канализацией коленами из пластиковых труб имеет свои особенности:

1. Предварительно все элементы соединения обязательно герметизируют силиконом, и только потом вставляются в отверстие.
2. Длину трубы регулируют, обрезая лишний кусок ножовкой по металлу.
3. Никаких перекосов не должно быть.
4. Соединения под углом 90 градусов не должны быть расположены горизонтально, это может спровоцировать засорение трубы.

Из недостатков этого способа также можно выделить то, что стандартный окрас пластиковых труб — серый. Он плохо вписывается в интерьер ванной, и портит белизну самого унитаза. Можно заказать белые трубы, но они стоят дороже.

Этап 4. Подключение к канализации

Перед тем как соединять унитаз с канализационной системой, вам нужно точно выбрать место для него, пробить дыру для трубы. Если вы это сделали, приступайте к соединению

Для этого лучше использовать гофрированную трубу, она совмещает в себе прочность, долговечность и, что немаловажно, гибкость. С этим материалом вы можете двигать унитаз в пределах его длины, что очень пригодится при дальнейшей работе

Установка гофрированного отвода проводится так: сторона с перьевой прокладкой вставляется в трубу канализации, а другая – на выходную часть унитаза. Максимально затяните эти отверстия, они скрепятся сами.

Процесс установки

Этапы работ

Начинается монтаж унитаза с подготовки канализационной трубы (отвода от стояка). Если она старая, сделана из чугуна и забилась внутри ржавчиной, то этот участок канализации лучше полностью удалить

И самое важное здесь – не повредить остающийся трубопровод. Все чугунные изделия отличаются хрупкостью

Если ударить по ним молотком, то они могут легко треснуть или проломиться. На излом чугунную трубу для канализации рычагом также давить нельзя.

Примерка

После завершения подготовки трубы, к которой будет осуществляться подсоединение унитаза, сантехнику надо поставить на пол и примерить к канализации. Унитазный выход слива и трубный раструб должны совпадать, иначе с их соединением возникнут серьезные проблемы. При этом основные сложности здесь возникают из-за конструкции устанавливаемого сантехнического прибора.

Выпуск унитаза может быть:

• горизонтальным (в стену);
• вертикальным (в пол);
• косым (под углом).

Виды унитазов с разным выпуском

Выбор сантехники по этому параметру во многом зависит от дома и устройства в нем канализационной системы. В современных коттеджах и квартирах разводка канализации своими руками обычно делается так, чтобы потом можно было подсоединить унитаз с косым выпуском. Этот вариант самый простой в монтаже. Но в старых многоэтажках нередко встречаются канализационные трубы, вмурованные в стену либо полу. Для них надо подбирать соответствующий по конструкции прибор.

Необходимые размеры для установки унитаза

Фиксация унитаза

Закрепление унитаза на отведенном месте производится клеем либо с помощью дюбель-шурупов. Вначале надо вымыть и обезжирить участок пола под инсталлируемую сантехнику. Затем, если выбран способ с приклеиванием, то достаточно на подошву прибора нанести клеящее средство и установить его.

Если в планах использовать шурупы, то надо будет произвести разметку отверстий на напольной плитке под дюбеля и просверлить их. При этом окончательно крепить унитазную чашу следует после соединения унитаза с канализацией и водоснабжением.

Подсоединение труб

Подключить унитаз непосредственно к канализационной трубе можно тремя способами:

1. Резиновой манжетой со смещенными относительно друг друга отверстиями.
2. Обычной фановой трубой.
3. Пластиковой гофрой.

Первый вариант соединения наиболее предпочтителен. Однако для вертикального выпуска он изначально не подходит. Также от выпускной манжеты-переходника придется отказаться, если расстояние от раструба канализационного входа до унитазного выхода больше пяти сантиметров.

Монтаж труб канализации

Подключение унитаза без использования гофры: основные правила

Если вы приняли решения не использовать гофру, вам пригодятся основные правила, по которым выполняется его подключение в таком случае:

Патрубок для подключения без гофры

1. Если унитаз подключают без гофры, то необходимо использовать патрубок, который также называют переходником или фановой трубой. Подключение к переходнику в этом случае осуществляется по-разному в зависимости от угла, который имеет унитаз. При этом различают 3 варианта:

• подключение унитаза с косым выпуском – его установка производится в пол – такая установка сейчас уже не актуальна, хотя в прошлом веке использовалась очень широко;
• если выпуск унитаза вертикальный, то установку осуществляют под углом в 90º в стену;
• если выпуск унитаза горизонтальный, то монтаж проводят в стену под углом в 30-40º.

Унитазы с разными видами выпуска

1. В том случае если выпуск унитаза не соответствует выпуску канализационной сети, то придется или выбирать другую модель унитаза, или применить под определенным углом изогнутые трубы-переходники.

Теперь рассмотрим подробно особенности монтажа сантехники каждого вида.

Унитазы с вертикальным выпуском

Такие модели широко применяются в европейских странах. Это во многом связано с тем, что в такие сантехнические устройства вмонтированы направленные вниз выпускной патрубок и сифон, расположенный в чаше унитаза. Такая конструкция позволяет поставить унитаз к стене под любым углом. Монтаж при этом осуществляется просто:

1. после проведения разметки на полу устанавливают стандартный винтовой фланец, оснащенный фиксатором;
2. в расположенное в центре фланца круглое отверстие устанавливают канализационную трубу;
3. на фланец монтируют унитаз, поворачивают до полной фиксации; выпускной патрубок, имеющий специальное уплотнительное кольцо, при этом прижимается патрубок автоматически к торцу канализационной трубы.

Установленное уплотнительное кольцо

Унитаз с горизонтальным выпуском

Подключение унитаза с горизонтальным выпуском (он еще имеет название унитаз с выпуском «в стену») более всего актуально для условий нашей страны в настоящее время, что связано с привязанностью санузла к определенной стене в ванной комнате из-за специфики разводки труб канализационной системы в типичных российских домах. Так как выпуск унитаза в этом случае направлен назад, то он находится в тылу санузла. В этом случае выпускной патрубок присоединяют к трубе канализации, используя специальную уплотнительную манжету.

Схема подключения унитаза с горизонтальным выпуском

Особенное внимание надо обратить на закрепление унитаза к полу. Как правило, ножки чаши унитаза с горизонтальным выпуском оснащены специальными отверстиями, которые предназначаются для фиксации устройства к полу

Внешний вид готового подключения

Совет от профессионала:

Подключение унитаза с прямым выпуском начинают с установки, используя при этом дюбели и шурупы

Крепление должно проводиться осторожно, так как при слишком сильном «дотягивании» шурупа можно повредить поверхность унитаза

Монтаж унитаза, оснащенного косым выпуском

Технология монтажа такого вида унитаза следующая:

Схема подключения унитаза с косым выпуском

1. Перед тем как правильно подключить унитаз к канализации, выпуск унитаза с расположенными на нем канавками смазывают суриком, смешанным с олифой.
2. Сверху наматывают смоляную прядь. При этом конец отростка в 0,5 см должен оставаться свободным (в противном случае концы пряди попадут в отверстие и будут способствовать возникновению засорения).
3. Обмотанную прядь тоже тщательно смазывают суриком.
4. Далее осуществляют монтаж унитаза, фиксируя выпускной отросток в раструб канализационной трубы.

Готовое соединение

Таким образом, мы рассмотрели, как подключить слив унитаза самой различной конфигурации к канализационной трубе. Благодаря полученной информации проведение монтажа самостоятельно реально осуществимо. Кроме того, при этом можно сэкономить деньги. Однако если вы ощущаете, что имеющихся у вас навыков недостаточно для выполнения подобных работ, все же экономнее будет воспользоваться услугами профессионалов.
