Устройство дымохода в частном доме: обзор вариантов + требования и правила к монтажу

Рекомендации по монтажу

Для проведения работ вам предстоит приобрести трубы, длина которых равна 1 метру. Дымоход в доме составляется из основных частей. Понадобится для работ и тройник, предназначенный для ревизии труб

Важно купить и тройник для сбора конденсата, который используется для очистки стыков. Если труба будет иметь повороты, равные 45 градусам, то понадобятся уголки, которые выполняются из того же материала

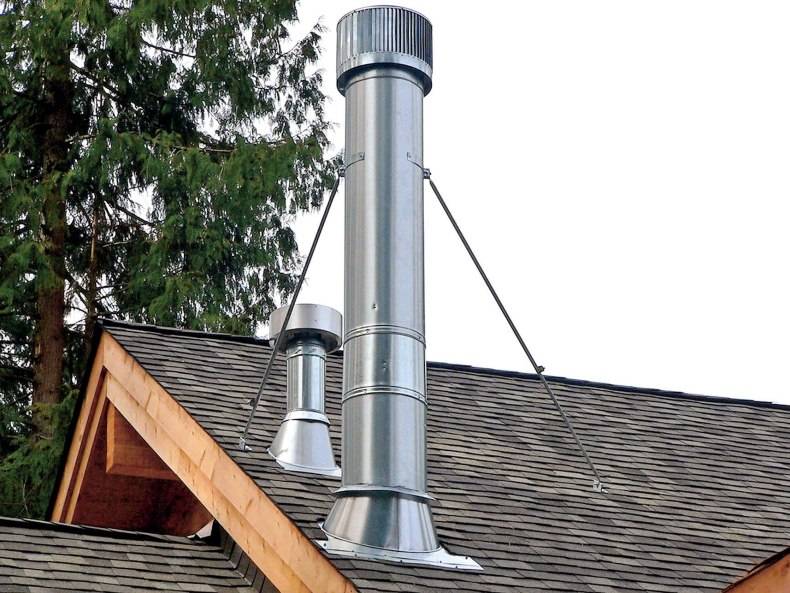

Позаботьтесь о наличии компенсатора, он принимает на себя нагрузки от расширения элементов дымохода при охлаждении и нагревании. Система должна быть выведена на кровлю, для этого пригодится узел примыкания. Для того чтобы предотвратить попадание дождя, листьев, снега и пыли следует снабдить систему оголовком.

Распространенные типы дымоходных конструкций

Общая работа печи и дымохода представляет собой закольцованную систему, в которой через трубу отводятся газы от сгорания топлива. При этом в топке камина создается разреженное пространство, в которое затягивается следующая порция свежего воздуха. Топливо сгорает в присутствии кислорода и выводится посредством дымохода, затем цикл повторяется. В зависимости от способа устройства трубы дымоходы делят на типы:

• стеновые;
• коренные;
• насадные.

Стеновые дымоходы

Представляет собой один или сеть каналов, выполненных по принципу вентиляции. Такой дымоход расположен в толще прилегающей стены и составляет ее фрагмент. Этот тип трубы подходит наиболее всего для камина. Такое устройство относят к самым первым способам отведения дыма, которое стал использовать человек.

Дым отводится, но вместе с ним уходит тепло, что становится серьезным недостатком в конструкции и с некоторых пор такие дымоходы не применяются для отопительных целей. Этот тип устройства применяется, помимо каминов, в печах, предназначенных для готовки в виде варочных поверхностей, в уличных очагах.

Дымоход коренного типа

Представляет собой отдельно сложенный канал для отвода дыма, выполненный из кирпича. Он находится на некотором расстоянии от печи, для него делается собственный фундамент или основание. Используется для отопления помещения, внутри создаются несколько извилистых каналов для уменьшения скорости отвода горячих газов.

Насадные трубы

Основные правила устройства дымохода

Составляющая характеристика устройства дымохода:

• Изготовление печи строго в соответствии с картой. Печь устанавливается на отдельной поверхности от строения. В случае просадки части дома, строение печи не подвергнется деформации.
• Располагать стены из горючего материала, а так потолок и перекрытия рекомендуется вдали от трубы сэндвич на расстоянии 38 см.
• Заполнение пространства теплоизолятором необходимо для предварительного сохранение от плесени и влажности. Также рекомендуется дополнительно изолировать стенки из дерева асбестовой конструкцией во взаимосвязи с оцинкованным экраном.
• Помните, что чем резче поворачивание будет являться меньше, тем лучше притяжение.
• Также применяется поворачивание в 90 С, как замена предыдущих 2 по 45 С.

Расположение трубки будет зависеть от близости местоположения конька крыши подле вывода. Вывод трубки производится вблизи конька примерно 50 см наверх.

Если расстояние шейки трубки будет на расстояние больше 3 м, просчет расположения высоты трубы должен быть на 10 С.

Общие правила установки

Выясняя, как правильно сделать самостоятельно дымоход в доме, нужно ориентироваться на определенные правила. Итак:

• Установка элементов выполняется строго снизу вверх.
• Скрепление труб между собой выполняется только по принципу установки внутренней части в последующую. Таким образом, обезопасим дымоход от попадания конденсата.
• Использование хомутов обязательно при скреплении деталей с тройниками, отводами и тому подобное.
• Учитывайте, что места стыковок нельзя размещать в зоне ответственности перекрытий.
• Для монтажа тройников пользуйтесь кронштейнами.
• Устанавливать крепления нужно не реже чем 1 раз за два метра.
• При монтаже и креплении отрезков, проверяйте, нет ли прогиба.
• Не допускайте соприкосновения трубы с коммуникациями.
• При проводке канала в местах перекрытий, делайте отступы в 150 мм. для изолированных труб, и 300 мм. для «голых» труб.
• Не допускайте создания «лежачих» участков, более чем трех метров.

Ориентируясь на эти правила, вопрос, как построить правильный дымоход, серьезных опасений вызывать не будет. В целом дымоходы для дома могут отличаться по параметрам, однако большая часть перечисленных правил, применима ко всем.

Размеры дымохода

Не менее важно правильно подобрать диаметр дымохода для твердотельного котла, как и его высоту. Начнем с последнего – высота дымохода должна быть не менее 5 метров, причем это нужно как раз для создания правильной тяги

Диаметр же выбирается, отталкиваясь от размеров патрубка вашего отопительного котла, но при этом может быть немного больше.

• Теплоаккумулятор для отопления — описание системы и особенности ее применения в частном доме (120 фото)

• Насосы, повышающие давление — обзор моделей 2020 года рекомендации по выбору параметров для системы отопления (105 фото)

• Насосы для опрессовки отопления — ручные и автоматические модели для современных систем отопления (90 фото и видео)

Причем речь сейчас идет о самом дымоходном канале, а не о всей конструкции, ведь вокруг него нередко бывают дополнительные элементы, которые зависят от самого проекта.

Виды дымоходов

Рассмотрим актуальные в настоящее время способы выполнения дымоходов и вытяжки для газового котла в частном доме.

Кирпичный

Кирпичный вариант дымоотвода для газового котла сегодня встречается все меньше. Если такой встречается, то скорее всего он уже был смонтирован и хозяин решил сэкономить и использовал уже готовый.

Такой вариант обладает многими отрицательными сторонами:

• конструкция очень тяжёлая и массивная;
• обладает слабой тягой;
• на поверхности скапливается много конденсата, что приводит к уменьшению срока его службы;
• из-за не ровностей стенок канала при низких температурах возникает эффект обратной тяги.

Исправить многие проблемы может металлическая труба из нержавейки. Ее необходимо вставить внутрь. Кирпичная кладка станет хорошей защитой, и дымоход прослужит долго.

Оцинкованная труба

Самый популярный вид конструкции из данного материала. Производителями представлен большой ассортимент этих дымоотводящих конструкций. Отмечается их отличное сопротивление от различных механических повреждений и агрессивных сред.

Конструкция довольно проста при монтаже, представляет собой так называемый «сэндвич», так как состоит из сборных элементов (труб) двух различных диаметров, они при монтаже просто монтируются одна в другую. Зазоры между элементами заделываются базальтовой ватой.

Хозяину дома только потребуется приобрести все составляющие согласно проекта дымохода. Можно самостоятельно разработать небольшой эскиз дымоотвода и отправляться для комплектации всей конструкции.

Коаксиальный дымоход

Самая прогрессивная конструкция для устройства дымохода загородного дома. Для такого дымоотвода требуется монтаж коаксиальных котлов, так как сгорание происходит по закрытому типу. Забор воздуха такого котла выполняется с улицы, а не из внутреннего помещения дома.

Сам дымоход состоит из двух труб, которые расположены одна в другой. Забор воздуха происходит через внешнюю трубу, а продукты сгорания выводятся через трубу меньшего диаметра.

Большим плюсом считается простота монтажа. Просто через стену устраивается выход коаксиального дымохода.

Эту конструкцию даже с натяжкой можно назвать дымоходом, так как этот вариант не требует приобретения и долгого монтажа всех составляющих элементов первых двух вариантов.

К минусу можно отнести только то, что монтаж можно выполнить только в частных домах. Коаксиальные котлы для монтажа в многоквартирных домах возможны не во всех регионах, перед работой требуется консультация в газовой службе региона строительства.

Керамический

Такие дымоходы обладают большим сроком службы – до 30 лет.

Также у такого варианта есть свои недостатки:

• большой вес;
• для эффективной работы монтаж должен быть выполнен строго вертикально.

В качестве вытяжки для газового котла в частном доме может служить вентиляционная система. Также можно выполнить монтаж трубы из металла или асбеста.

Нержавеющая сталь

Производители дымоходов из стали предлагают сегодня два варианта обустройства дымоотводов:

• Одностенная труба.
• Сэндвич.

Попробуем разобраться, какой выбрать вариант. Здесь разница в цене очень большая. Стоит ли переплачивать?

Начнем с работы современных газовых котлов. Известно, что КПД их высокое, а значит температура отработанных газов выходящих из котла не высокая. В результате конденсат будет образовываться всегда. Избавиться от конденсата или уменьшить его количество можно, если дымоотвод будет хорошо утеплен.

Тогда очевиден вывод, что сэндвич трубы подойдут лучше. Стенки такой трубы двойные, а между ними находится слой утеплителя. Но и с таким вариантом образуется конденсат, если зимой температура на улице достаточно низкая, а монтаж выполнен снаружи дома. Поэтому утеплять дымоход все же придется.

Поэтому выбор варианта можно сделать в зависимости от региона проживания. Если все равно придется утеплять дымоотвод, то перед покупкой определите затраты для нескольких вариантов.

Если решили утеплять сэндвич, то уменьшить стоимость дымохода можно купив трубу, у которой внешняя стенка оцинкованная сталь.

Какой дымоход лучше для газового котла

Долговечность канала зависит от материала. Он должен выдерживать высокую температуру, воздействие влаги и кислоты, образующихся при сгорании газа. Материал нужно выбирать достаточно легкий, чтобы не пришлось укреплять стены и фундамент здания. Для изготовления используются:

1. Нержавеющая сталь – устойчива к большинству видов коррозии, нетяжелая, считается оптимальным вариантом. Обеспечивает надежную тягу в течение 15 лет.
2. Алюминий – тоже долговечен, но из-за низкой механической прочности применяется только для внутренней отделки.
3. Эмалированные трубы – выпускаются со встроенной термоизоляцией, что упрощает монтаж дымохода.
4. Оцинкованная сталь – простоит максимум 5 лет, так как потеряет герметичность под воздействием испарений повышенной кислотности.
5. Керамика – срок службы таких изделий достигает 30 лет. Европейские производители укрепляют их красивым стальным обрамлением. Однако из-за большого веса иногда приходится принимать меры по усилению стен и фундамента. Максимальную тягу такие конструкции обеспечивают только в вертикальном положении, что не всегда возможно реализовать.
6. Сэндвич-дымоходы – состоят из двух труб, вставленных одна в другую, с утеплителем между ними. За счет 2 слоев металла обладают высокой надежностью. Долговечность зависит от материала внутренней трубы. При монтаже не нужно дополнительное утепление.
7. Коаксиальные дымоходы – также состоят из двух труб, но пространство между ними используется для подачи воздуха к газовым котлам закрытого типа с улицы. Выпускаются модулями, удобными для быстрой сборки.
8. Кирпичные дымоходы – получаются тяжелыми, поэтому для них требуется фундамент. Из-за шершавых стенок тяга не на высоте, что приводит к скоплению сажи на них. Поэтому трубу придется чистить дважды в год. Кроме того, кирпич гигроскопичен, впитывает образующийся конденсат и быстро разрушается. Но сохранившийся дымоход можно использовать в качестве защитного обрамления, если вставить в него трубу из нержавейки с конденсатосборником в нижней части.
9. Асбоцементные каналы – дешевы, но применяются редко, так как склонны к растрескиванию и выделению канцерогенов при перегреве.

В зависимости от способа установки дымоходы бывают наружными и внутренними. Какой из них лучше выбрать – зависит от типа здания и места размещения котла. Наружные каналы горизонтально выводят на улицу и крепят к внешней стене. Их легче монтировать, достаточно только выполнить противопожарные правила при обустройстве отверстия, если дом построен из горючих материалов. Однако потребуется тщательное утепление и установка конденсатосборника.

Внутренний дымоход выводится сквозь потолочные перекрытия и крышу, что не всегда приемлемо в многоэтажных зданиях. Монтаж осложняется установкой нескольких специальных проходных узлов, обеспечивающих пожарную безопасность.

Основные требования к дымоотводу и вентиляционным путям

Помещение, где находится газовый котел, должно отвечать необходимым требованиям, при этом регламентируется не только ширина и длина комнаты согласно мощности оборудования, но и размер до потолка, который должен быть не менее 2 м.

В котельной в обязательном порядке устанавливается вентиляционный канал, для этого предусматривается отверстие с сечением не менее 0,02 м2.

Расположение газовых котлов соотносится с условиями установки дымохода. При этом должны строго соблюдаться параметры последнего (высота, площадь канала) относительно установленного газового оборудования.

Дымоходы для газового котла в частном доме Источник pinterest.ru

Размер внутреннего сечения трубы для выхода дыма делается таким же или чуть больше, чем у прибора. Согласно НПБ-98, внутри отверстия дымохода скорость потока воздуха должна быть 15-20 м/сек, а такую тягу можно обеспечить при высоте трубы дымохода около 5 метров.

Варианты монтажа дымоотводов

Существует несколько способов установки дымохода, каждый из которых имеет свои преимущества и недостатки. В частности, дымоход может быть установлен снаружи либо внутри помещения.

варианты монтажа дымохода

Внутреннее исполнение

Перед тем как установить внутренний дымоход, под ним необходимо монтировать фундамент. В самом начале необходимо отметить место его расположения – он должен проходить через перекрытие и кровлю. После проведения замеров делают проемы и подсоединяют патрубок котла к дымоходу. Необходимо закрепить кронштейн на листе из стали и нарастить при необходимости трубу. Оцинкованный лист стали монтируют у перекрытия, предварительно сделав отверстия по размеру трубы. Стыки закрепляют с помощью хомутов.

Устройство наружной конструкции

Если дымоход необходимо вынести за пределы дома, то в стене проделывают отверстие по размерам трубы с расчетом на изоляцию. В отверстие устанавливают первую деталь дымохода и закрепляют ее изоляцией. Далее присоединяют наружные элементы, которые должны располагаться вертикально. Труба закрепляется с помощью кронштейнов – в конце монтируются крепления трубы к патрубку котла. Все стыки герметизируются.

Установка коаксиального дымоотвода

Особенностью данного дымоотвода является двойная система: одна его часть выводит продукты горения наружу, а другая – снабжает грелку воздухом. Такая структура позволяет обойтись без дополнительной вентиляции. Коаксиальные дымоотводы подходят для закрытых камер сгорания – они монтируются на пол или стену.

Из каких материалов можно изготовить?

Самым распространенным является кирпич, поскольку он отлично выдерживает высокие температуры, достаточно жизнеспособный, имеет длительный срок годности. Однако для кладки такого дымоотвода необходимы хорошие специалисты и замена внутреннего вкладыша хотя бы раз в десятилетие. Да и выложить его можно только во время новостройки.

Пользуются немалой популярностью дымоходы из керамики, они могут похвастаться высокой жаростойкостью, надежной тепловой изоляционной системой, хорошим противостоянием кислотности

Такая труба может прослужить вам около половины века, однако при установке требует огромной осторожности, поскольку она достаточно ломкая. В плюсы можно также записать то, что устанавливается она быстро и не сложно

Если вы решите сделать дымоход из железной трубы своими руками, тогда необходимо учесть то, что здесь понадобится утепление. Повреждения от коррозий и конденсата практически сводятся «на нет», такие трубы быстро устанавливаются и легко ремонтируются.

Дымоход из профильной трубы также пользуется спросом, но здесь нежелательно использовать квадратные или прямоугольные формы, поскольку в их углах накапливается нагар.

Требования, предъявляемые боковому дымоходу

По статистике, предоставляемой ежегодно МЧС, возгорания бани происходят в основном по вине дымохода. Поэтому к нему предъявляются повышенные требования:

• места соединения различных элементов дымохода герметизируются жаростойким герметиком;
• проход в стене выполняется только сэндвич-трубой. При этом делается дополнительная защита от возгорания с помощью минеральной ваты или специального короба из оцинкованного металла (см. фото);

Сэндвич-труба в стене.

Прохождение стены с помощью металлического короба.

Изоляция базальтовой ватой.

• разрешается выполнять отвод труб под углом до 30 градусов с уходом оголовка дымохода от вертикали не более чем на 1 м;
• подсоединение к патрубку печки проводится с помощью трубы из нержавейки (подсоединять сэндвич-трубу к печке категорически запрещается). Обычная или оцинкованная сталь активно образуют сажу (оседает на стенках), что может привести к самовоспламенению сажевого налета. Это, в лучшем случае, прогорание трубы, в худшем — пожар;
• длина простой трубы, как и всего дымохода, внутри помещения не должна превышать 1,5 м (оптимальное расстояние от печки до стены — 1 м). Связано это с сажей (оседает и на нержавейку, но не так активно) и потерей тяги (при увеличении горизонтального расстояния она падает);
• дымоход не должен проходить над полком — можно случайно сильно обжечься;

Смотрится красиво. Но не соблюдены сразу два требования СП: длина внутренней части дымохода превышает 1,5 м, к тому же проходит над полком.

• окно в стене для вывода дымохода должно располагаться на высоте 1,2-1,5 м (можно выше, если соблюдены другие расстояния) над землей и на расстоянии не менее 500 мм от свеса крыши бани;
• внутренняя часть дымохода изолируется вначале базальтовой ватой (можно использовать и огнеупор из шлаковаты), а поверх оцинкованным металлическим листом;
• строительные правила (СП) категорически запрещают прохождение трубы дымохода через коридор, балкон, лоджию (требование относится к баням внутри частного дома или в подвале);
• не допускается вывод дымохода рядом с окнами, при наличии второго этажа у бани;
• труба в бане через стену может резко повернуть не более трех раз (оптимально 2 — около печки и на улице). В противном случае тяга в ветреный день может вообще отсутствовать;

У дымохода должно быть не более трех поворотов.

• вертикальный участок трубы монтируется от стены на удалении не менее 15 см;
• рядом стоящее здание должно отстоять от дымохода на 1,5 м и более;
• общая высота дымохода не менее 5 м — так обеспечивается нормальная тяга;
• оголовок дымохода должен быть выше коньков крыш рядом стоящих зданий на 15 см и более.

Результат несоблюдения противопожарных правил.

Дымоход для газовых котлов согласно СНиП

Во всех зданиях разрешается к одному дымовому каналу подключать не больше двух отопительных печей, водонагревателей, которые расположены на одном или возможно разных этажах дома. Но в этом случае обязательно должна соблюдаться дистанция в размере пол-метра друг от друга – на разных уровнях этажей дома, или на одном уровне — рассечка высотой 0,5метра.

Соблюдение сечения дымоходного канала также является важным пунктом на этапе проектирования самого дымохода. Окружность дымоходной трубы должна быть по размеру не меньше окружности патрубка газового котла. Сечение дымохода при подключении двух приборов к нему необходимо вычислять с учетом их одновременной работы.

Если Вы решили ставить кирпичный дымоход, то следует придерживаться ДБН-В.2.5-20-2001-«Газоснабжение» и использовать: морозостойкий кирпич (Мрз125) или глиняный кирпич, а также жаростойкий бетон в многоэтажках, и асбестовые трубы в небольших по высоте зданиях. Известно, что на сегодняшний день газовые котлы обладают высоким КПД – даже возможно 95%. При этом температура переработанных продуктов сгорания на выходе очень низкая, в результате чего образуется много конденсата. В свою очередь, образующийся конденсат, а точнее его химический состав, разрушает кирпичный дымоход. Исходя из выше сказанного, кирпичный дымоход следует обязательно гильзовать/футеровать.

Лучшей формой для любого дымоходного канала является форма цилиндра. На втором месте – овальная форма трубы, потом в форме квадрата. Т.к. продукты сгорания и дым, которые выдает газовый котел, поднимаются вверх в дымоход по спирали, то лучше использовать цилиндрическую форму трубы. Если будете использовать трубу в форме квадрата, то в таком случае в уголках трубы будет накапливаться грязь и ухудшится качество тяги.

Преимущества и недостатки сэндвич-дымоходов

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

• многозадачность – использовать такие трубы можно в постройках из любых материалов;
• занимают минимум пространства;
• удобство транспортирования;
• сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
• лаконичный и приятный внешний вид;
• противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
• имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
• благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
• сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

• цена на сэндвич трубу довольно существенна;
• оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Дымоход из сэндвич-трубы самостоятельно

Сэндвич труба хороша тем, что не нужно заморачиваться с утеплением труб и правильным монтажом гильз. Достаточно просто пропустить трубу сквозь ограждение и дымоход готов. Но при этом самостоятельно качественную сэндвич-трубу изготовить куда сложнее, но и это возможно при определенных усилиях.

Материалы для конструкции

Материалами служат сами сэндвич трубы и комплектующие

При покупке особое внимание стоит уделить соединительным деталям. Если же вы решили изготовить все расходники самостоятельно, то главное понять принцип изготовления основной трубы

Пошагово процесс выглядит так:

Изготовление с помощью сварки внешних и внутренних труб

Обратите внимание, что внешние трубы выполняются из нержавеющих сортов стали, а внутренние из оцинкованных. Это необходимо для того, чтобы защитить внешнюю поверхность от воздействия погодных условий, а внутреннюю от агрессивной среды, создаваемой дымовыми газами.
Следующий этап это вырезание из листов нержавеющей стали центрирующих колец

Кольца должны иметь внутренний диаметр равный внутренней трубе и внешний диаметр равный внешней трубе.
Производится укладка утеплителя. Для этого на внутреннюю трубу надевают два центрирующих кольца, между которыми зажимается лист утеплителя.
На утепленную внутреннюю трубу надевается внешняя труба.

Самодельная сэндвич-труба

Изготовление дополнительных деталей

По тому же принципу изготавливаются отводы, только длина секций будет задаваться не шириной листов утеплителя, а длинной прямых частей отвода.

Отдельное внимание стоит уделить соединительным частям

При монтаже сэндвич панелей важно, чтобы слой утеплителя не прерывался. Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Выполнить качественное соединение в домашних условиях сложно, поэтому лучше приобрести соединители отдельно.

Сборка дымохода и монтаж

Сборка дымохода производится по тому же принципу, что и монтаж стального дымоотвода. Только при прохождении ограждения нет необходимости устраивать гильзу. Вот и все отличия.

Советы по устройству внутренней трубы

Внутренней трубой называют трубу, которая проходит в помещении. Проблема в том, что сэндвич-трубы сами по себе достаточно громоздки и потому смотрятся не очень уместно в помещении. Если это техническое помещение с котлом, то эстетика не играет особой роли, но если это жилые помещения, то лучше сделать внутреннюю трубу из стали.

К счастью, этот вопрос уже давно обдуман производителем расходников и существуют специальные переходники со стальной трубы на сэндвич-трубу.
