Распределительный коллектор в отопительной системе и монтаж своими руками

Что дает подобный способ разводки?

Такая схема обустройства водопровода или системы отопления предлагает пользователю важное преимущество – стабильное давление в каждой точке трубопровода. Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа

Кроме того, эта схема дает возможность регулировать напор в отдельных элементах трубопровода из одной точки – коллекторного шкафа.

Второе преимущество позволяет регулировать температуру в каждой зоне жилища из одного места — коллекторного шкафа. Ведь пользователь может уменьшить напор подачи воды буквально в каждую батарею. Причем общий напор от этого не изменится.

Проектирование коллекторного узла

Упростить сборку гребенки поможет её предварительно составленная схема. Имея под рукой, даже любительский набросок, вы уже будете застрахованы от многих монтажных ошибок. А вот хорошо продуманная схема коллектора теплого пола, составленная профессионалом, должна уже учитывать целый ряд параметров и практических моментов. Наиболее важные среди них:

  • количество отопительных веток (петель);
  • определение характеристик потребляющих устройств – диаметр и метраж трубопроводов контуров, а также гидравлические потери в них;
  • тип котла отопления, его основные эксплуатационные возможности – тепловая производительность, мощность циркуляционного насоса, температура нагрева теплоносителя;
  • наличие в отопительной системе дополнительного оборудования – накопительного и демпферного баков, манометров, термометров, группы безопасности, гидрострелки и т.п.;
  • необходимость предусмотреть возможность масштабирования – подключения дополнительных контуров, усовершенствования системы управлении – установки на имеющиеся элементы контроля устройств автоматики, а также блоков, обеспечивающих удаленный доступ.

Как регулировать

Регулировка заключается в определении и выставлении нужных параметров температуры и расхода теплоносителя.

Температура задаётся поворотом термоголовки, что касается расхода — процесс непростой. Нет каких-то установленных правил для регулировки данного показателя, тем более что параметр устанавливается для каждого контура отдельно.

Разумный способ — произвести гидравлический расчёт с помощью специального программного обеспечения (его можно найти на сайте производителей коллекторов). Однако если нет желания вникать, то можно попробовать сделать это эмпирически — если в комнатах прохладно, расход увеличивается, жарко — уменьшается.

Справка. Постепенно выработается определённый алгоритм регулировки, но не сразу — по причине инерционности системы.

Монтаж редукторов

Основная функция данного устройства заключается в стабилизации напряжения, поступающего к потребителю.
Его установка целесообразна в тех случаях, когда давление воды в системе превышает допустимое для сантехнических устройств.

Желательно сделать специальный сток, через который будут сливаться излишки, когда напор будет сильно превышать нормальный уровень.

У процесса установки есть определенные правила:

  • манометр регулятора давления необходимо монтировать так, чтобы он находился вертикально;
  • во время установки, стоит предусмотреть специальные отсекающие краны;
  • нужно учитывать обозначения на корпусе прибора, которые указывает, в каком направлении должна двигаться вода.

Гребенка для отопления, распределительный коллектор.


Распределительный коллектор отопления

Если данную разводку представить в самом простом варианте, то:

Число отходящих труб зависит от условий использования и количества радиаторов. Благодаря гребёнке, ток жидкости в трубах оптимизируется. Так же она сглаживает перепады давления в системе. Коллекторный распределитель используется в лучевой разводке из за наличия отдельных труб отвода и подвода теплоносителя для каждой батареи. Именно вследствие такого устройства обеспечивается равномерность прогрева радиаторов и возможность их отдельной регулировки. Помимо вышеперечисленных достоинств коллектор позволяет включить в общую систему доп. конструкции. (например: подогрев бассейна).


Распределительный коллектор отопления

Обобщая сказанное, можно выделить следующие положительные стороны распределительного коллектора:

Так же различают два типа коллекторов по принципу работы. Бывают гребёнки для котельных и локальные.

В первом типе подающая часть осуществляет доставку жидкости в отдельные части системы отопления и поэтому оснащена, помимо кранов, циркуляционными насосами. Помимо этого в ней предусмотрены различные датчики: на давление, контроль температуры и гидрострелка.

Распределительный коллектор отопления с циркуляционным насосом

Установка гребенки в отопительную систему

Первоочередная задача – проверка распределительного коллектора на герметичность соединений. Установка реализуется по проектной схеме. В зависимости от материала, используемого для изготовления основного блока, определяются условия подключения.

В сложные системы, где насчитывается много контуров различного назначения, необходимо устанавливать вертикальную трубу – гидрострелку. С ее помощью реализуется выравнивание давления, распределение прямого и обратного потоков теплового носителя

Выбор технологии подключения полностью зависит от модификации применяемого прибора.

Кроме выдержки уровня, при монтаже необходимо следовать и таким правилам:

  • котлы электрического и газового типа подсоединяются к верхним или нижним патрубкам;
  • в торцевой части конструкции монтируется циркуляционный насос;
  • подключение контуров может быть осуществлено вверху или внизу гребенки;
  • приборы косвенного обогрева и котлы, функционирующие на твердом топливе, должны подсоединяться в распределительную группу сбоку;
  • весь гидроразделительный узел для системы теплый пол размещается в защитном коробе — так снижается риск повреждения составляющих элементов коллектора.

На финишном этапе необходимо произвести контрольный запуск отопления для своевременного определения скрытых или явных недостатков сделанной конструкции.

Дополнительная информация по организации лучевой системы отопления с использованием распределительной гребенки приведена в этой статье.

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

Принцип работы солнечного коллектора

1. Солнечный коллектор.2. Буферный бак.3. Горячая вода.

4. Холодная вода.5. Котроллер.6. Теплообменник.

7. Помпа.8. Горячий поток.9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

Плоские солнечные коллекторы

Плоские солнечные коллекторы.

Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

1. Впускной патрубок.2. Защитное стекло.

3. Абсорбционный слой.4. Алюминиевая рама.

5. Медные трубки.6. Теплоизолятор.7. Выпускной патрубок.

Трубчатые вакуумные солнечные коллекторы

Трубчатые вакуумные солнечные коллекторы.

Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

1. Теплоизоляция.2. Корпус теплообменника.3. Теплообменник (коллектор)

4. Герметичная пробка.5. Вакуумная трубка.6. Конденсатор.

7. Поглощающая пластина.8. Тепловая трубка с рабочей жидкостью.

Коллектор своими руками

Собрать собственноручно гребенку — возможность сэкономить. Устройство несложное, но для правильного функционирования требуется соблюсти ряд параметров, и подойти к изготовлению основательно.

Коллектор сантехнический

Сделать коллектор из полипропилена собственноручно проще всего. Потребуется сварка, тройники, трубы разных диаметров, ножницы для резки полипропиленовых труб. В крайнем случае можно отрезать мелкозубчатой ножовкой. Количество тройников равняется количеству отходящих от коллектора труб.

  1. Ширина трубы по диаметру равна или превосходит суммарный диаметр всех ответвлений вместе взятых, в то же время равна диаметру подающей трубы. Если это не учесть, то в системе давление станет неравномерным.
  2. Трубу потребуется разрезать и на каждое ответвление сварить по тройнику. Учитывайте, тройник должен подходить по диаметру как к «гребенке», так и к ответвлениям.
  3. После сварки и застывания система приваривается к подающей трубе переходником.
  4. Система готова, если все правильно сделать, то функции коллектора будут выполняться в полном объеме.

При желании на трубы можно приварить краны, но запоры делать требуется на самих трубах. В таком случае можно перекрывать отдельные элементы системы без ущерба другим.

Отопительный коллектор

Гребенка для отопления практически не имеет конструктивных отличий. Просто требуется дополнительно сделать сборный коллектор для обеспечения циркуляции теплоносителя системы. Принцип работы абсолютно идентичен.

Гребенка может упростить сантехнические и отопительные конструкции.

Для экономии коллектор можно собрать собственноручно, но для сложных систем лучше применять коллекторы заводского производства, так как они обеспечат надежность эксплуатации.

https://youtube.com/watch?v=AxN2HglsdX4

Можно ли сделать конструкцию из полипропилена

Конструкция коллектора легко поддаётся воспроизведению своими руками. Для частного дома с небольшой площадью подойдёт полипропиленовая гребёнка.

Для этого покупаются:

  • трубы;
  • тройники;
  • патрубки;
  • запорная арматура;
  • дополнительные устройства в зависимости от плана работы и проекта.

Полипропиленовые трубы удобны лёгкой пайкой и возможностью замены любого отрезка трубы.

Можно также купить готовый вариант с односторонними отводами, полипропиленовый или из нержавеющей стали.

Внимание! При проектировании важно учесть, что это один из основных узлов системы отопления. Лучше сразу сделать или купить коллектор на большее количество отводов, чем планируется изначально. Это поможет избежать в дальнейшем полной замены узла

Это поможет избежать в дальнейшем полной замены узла.

Видео мастер класс “Распределительный коллектор”

Последнее время, использование полного набора компонентов распределительно-смесительного узла приобрело повальный характер. К примеру, конденсационный котел питает систему из одних тёплых полов не большой площади. Такая система вполне способна управляться через термодатчик, регулировочные краны и аппаратуру котла. И нередко оказывается, что смесительный узел не нужен совсем или даже мешает, а ошибки и неграмотная сборка оборачиваются большими затратами. Если использование такой развязки для тёплого пола оправдано в большинстве случаев, то он нужен только при повышенной температуре теплоносителя, совместном использовании высокотемпературных отопительных приборов. Как всегда, главное хорошо разбираться в вопросе, либо доверить это надёжным людям.

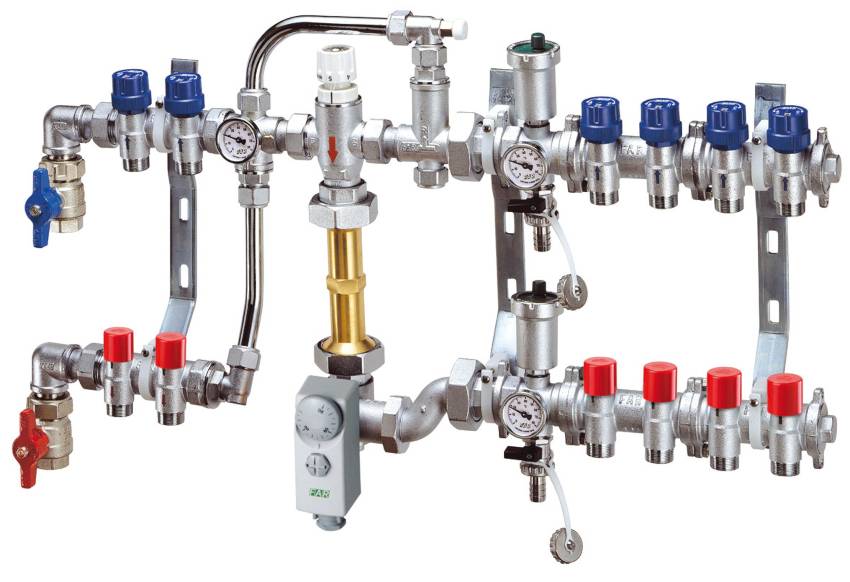

Приспособления для создания коллекторного узла

В обычный стандартный распределительный узел включают устройства для эффективной работы:

  • Смесительный клапан для установления температуры теплой воды;
  • Насос для поднятия давления в системе;
  • Клапаны балансировки и запора ;
  • Коллектор для входа и выхода;
  • Терморегуляторное устройство с контрольным датчиком;
  • Манометры для определения давления в сети;
  • Приборы удаления пузырьков воздуха из системы отопления;
  • Соединительные элементы для различных диаметров труб.

Особенности двухходового клапана

В отопительной системе термическое приспособление производит контроль поступающего теплоносителя в каждый конкретный контур по заданной программе. Если показатель не соответствует параметрам, клапан закрывается и прекращается подача теплой жидкости.

При остывании воды в системе через клапан подается большее количество теплой жидкости. Подача воды через обратный клапан производится в постоянном режиме, изменяется только подача на подающем входе.

Из-за низкой скорости клапана он подает воду плавно, без резких подъемов активности. Двухходовые клапаны наиболее распространены в отопительных система, но ограничением для их установки является площадь дома, которая не должна превышать 200 квадратных метров.

Проходные клапаны забиваются, их нужно снимать для чистки, поэтому рекомендуется не приваривать, а соединять их с системой при помощи разъемной муфты.

Действие трехходового клапана

Ход работы клапана отличается тем, что он смешивает воду от обратной и прямой подачи в байпасе внутри него самого. С помощью перпендикулярной перегородки, расположенной внутри клапана, регулируется подача теплой воды из двух труб, таким образом, изменяется температура воды до заданной по параметрам.

Такой клапан признан универсальным, его использование оправдано при установке в системы отопления со сложными схемами и наличием большого числа контуров, работа которых регулируется автоматически.

Работа клапана может привести к резкому изменению температуры, если в смесительную полость попадет теплая или холодная вода. Пропускная способность прибора является высокой, и даже небольшое прокручивание крана может привести к изменению температурного режима в системе.

Трехходовые клапаны часто совмещают в работе с сервоприводами, для соответствия температуре отопления наружным показателям воздуха.

Датчики погоды

Если на улице наступает резкое похолодание, то и вода в системе будет остывать быстрее. Метеорологические датчики, подключенные к системе теплого пола, подают сигнал о необходимости усиления нагрева и температура энергоносителя увеличивается.

Вручную тоже можно подкручивать вентиль, но это делать затруднительно, лучше довериться электронике, которая проверяет состояние соответствия каждую минуту и меняет положение вентиля в нужном диапазоне. Ставят также датчики, которые понижают подачу воды в систему, если жильцы отсутствуют дома.

Сделав коллектор своими руками, вы приобретете прибор, который полностью подходит для индивидуального отопления именно этого дома. Да и средств он сэкономит немало.

Достоинства и недостатки распределительного коллектора для системы отопления

Коллекторный вариант системы отопления имеет свои положительные и отрицательные стороны. Такая гребенка способна обеспечить равномерное распределение тепла и поддержание необходимой температуры теплоносителя во всех отопительных приборах. При этом существует возможность организовать снижение температуры в случае надобности.

Осуществляя регулировку коллектора отопления, можно не только контролировать температуру, но и полностью отсекать любое ответвление, что позволяет предотвратить холостую отдачу тепла. Это особенно удобно для большого дома, где некоторые комнаты не используются для проживания. Регулировка системы выполняется из шкафа для коллектора отопления.

Распределительный коллекторный узел характеризуется простотой монтажа и ремонта. При поломке одной из деталей системы достаточно будет отсечь поврежденное ответвление посредством регулирующего устройства. Гребенка для отопления имеет привлекательный внешний вид, что позволяет расположить устройство в любом удобном месте.

Установка коллектора отопления является наиболее эффективным и надежным вариантом для частного дома

К недостаткам гидроколлектора можно отнести высокую стоимость конструкции, что связано с дороговизной материала, из которого изготовлено изделие. Качественная фурнитура также является довольно дорогостоящей. Однако стоимость монтажных работ сведена к минимуму, что связано с простотой конструкции.

Полноценно и эффективно система отопления будет работать только в комплекте с циркуляционным насосом, работа которого повлечет за собой дополнительные затраты на электроэнергию.

Устройство гребенки предполагает большое количество ответвлений для каждого прибора отопления, для которого устанавливается отдельная труба. Это увеличивает трудоемкость монтажа и общую стоимость всей системы.

Устройство распределительного коллектора и принцип работы

Основной функцией коллектора является распределение одного значительного потока воды на несколько небольших. Для этого в продаже можно найти устройства, имеющие от 2 до 4 выходов. Для того чтобы организовать значительное количество веток, нужно соединить между собой несколько подобных гребенок.

Для подсоединения коллектора нужно его сцепить непосредственно со стояком системы водоснабжения дома. Для этого с двух сторон устройства имеют специальные резьбовые соединения. Они могут иметь внутреннюю и внешнюю резьбу.

На незанятый конец коллектора, как правило, устанавливает заглушка. Также к этому месту можно подсоединить какой-либо сантехнический прибор. Чаще всего это касается гасителя гидроударов, оснащенного мембранным устройством.

Выходы могут быть организованы следующими способами:

  • с использованием вентилей;
  • с применением шаровых кранов.

Вентили позволяют не только руководить потоками жидкости. К их функциям можно отнести регулировку напора на конкретном отделении системы водоснабжения.

Коллекторный тип разводки труб — особенности и нюансы

Коллекторный тип разводки труб в системах отопления и водоснабжения является более перспективным, чем классический вариант на тройниках. Ведь главная выгода коллекторной схемы – возможность точной регулировки напора транспортируемой жидкости – очевидна и специалистам по трубопроводам, и домовладельцам.

Впрочем, лучевая схема (она же коллекторная разводка) имеет и оборотную сторону: она очень сложна и на ее реализацию потребуется намного больше труб и фитингов.

Ну, а мы готовы лишь подтолкнуть процесс принятия окончательного решения, описав нашим читателям структуру коллекторных схем и схему монтажа подобных систем.

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

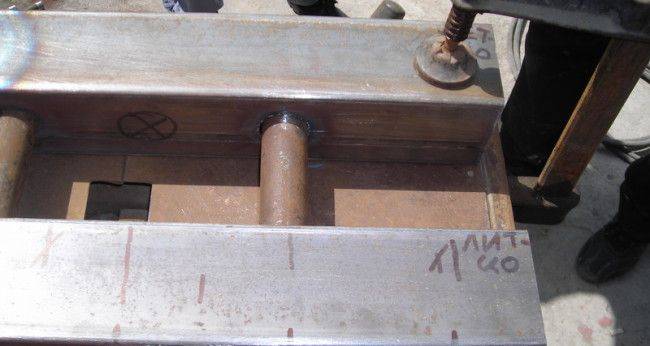

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Коллектор отопления в квартире.

В старых квартирах с уже обустроенными магистралями отопления установить коллекторную систему очень проблематично. Это связано с тем, что в помещениях обычно проведено от 2 и больше стояков, тогда как для коллекторной схемы обязательно подключение всех радиаторов к единому стояку. Данный тип разводки можно устроить в многоквартирном доме нового типа, в том случае, если ещё во время строительства здесь были предусмотрены специальные доп. краны для подключения других контуров.


Распределительный коллектор отопления

При установке следует знать о следующих моментах:

  • Обязательно присутствие в системе автоматизированного отводчика воздуха, размещённого на прямых и обратных гребёнках.
  • Объём расширительного резервуара должен быть не менее 3% от общего объёма циркулирующей жидкости. Он должен быть установлен на обратной гребёнке до насоса (по направлению течения теплоносителя)
  • Насосы должны быть установлены на всех контурах системы.
    Коллектор отопления в квартире должен учитывать следующие особенности больших домов:
  • Давление в подобных системах колеблется от 10 до 15 атмосфер. Температура жидкости может составлять от 100 до 120 градусов. В следствие этих условий лучшим вариантом будет использование гофрированных труб из нержавейки, имеющим повышенные показатели сопротивляемости.
  • Перед началом работ по устройству коллекторного распределителя следует внимательно изучить его особенности и все ключевые моменты монтажа.

Для чего нужен коллектор

Базовые функции коллектора на отопление:

  • Распределение теплоносителя для различных контуров;
  • Возврат охлажденного обратного потока в нагреватель;
  • Удаление из системы воздуха;
  • Выравнивание давления;
  • Очистка теплоносителя от ржавчины и накипи;
  • Возможность отключать элементы контура;
  • Аварийное отключение отопления.

Гидравлический узел незаменим в загородных домах, в которых несколько этажей и на каждом предусмотрен отдельный отопительный контур. Гидроколлектор устанавливается, например, в подвальном помещении и регулирует обеспечение жилого дома теплом в каждой комнате. Если понадобится ремонт на отдельном участке системы, то на гребенке отопления просто перекрывается нужный вентиль.

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Правила подбора комплектующих

Выполнив все расчеты, следующим действием будет подбор необходимого комплекта механизмов. Самый простой набор состоит из запорной арматуры. Однако с таким устройством сложно регулировать мощность отдельных отопительных линий.

Для решения этой задачи на подающую гребенку устанавливают кран-буксы, посредством которых возможна плавная настройка. На обратный коллектор монтируют ротаметры.

Параметры коллектора должны быть достаточными для удобного доступа к запорно-регулировочной арматуре. Средние показатели диапазона между контурами – 100-150 мм, межосевое расстояние между подающей и обратной гребенкой – 250-300 мм

Для теплых водяных полов схема комплектации будет отличаться.

Для сборки потребуются такие элементы:

  1. Запорно-регулирующий клапан. Монтаж производится на соединительные патрубки. С помощью этой арматуры осуществляется полная или частичная остановка притока теплоносителя. Рекомендуется применять автоматическую модификацию.
  2. Ротаметры. Такие элементы монтируют на обратный коллектор. Они выполняют аналогичную функцию, как и предыдущий элемент, только в обратном трубопроводе.
  3. Узел подмеса. Посредством микширования потоков горячей и холодной воды оптимизируется заданный рабочий режим обогрева.

Комплект коллектора обязательно оснащается группой безопасности во главе с манометром, воздушным клапаном, термостатом и циркуляционным насосом. Он может быть дополнен сервоприводами, управление которыми воспроизводится через контрольный электроблок. Таким образом, работа системы может быть автоматизирована.

Разновидности коллекторов

Конструкция коллекторов простая, так что разделять есть смысл только по материалу, из которого изготовлены гребенки и по способу крепления труб. Конструктивно они делятся на две группы:

  1. Распределительный коллектор. Предназначен для распределения жидкости с общего канала к конечным потребителям, распределяя воду по отдельным каналам.
  2. Сборный (возвратный) коллектор. Предназначен для приема жидкости с нескольких каналов и отправления в общий канал системы.

Условно коллекторы делятся по количеству отводов, наличию запорной арматуры, размерам входных и выходных отверстий.

Эти факторы придется учесть при выборе. На большое количество контуров может понадобиться несколько коллекторов.

Типы крепления

По типу крепления элементов различают:

  1. С фитингами под пайку. Такой метод часто применяется для полипропиленовых труб, реже для сшитого полиэтилена.
  2. Евроконус. Применяется для всех типах труб и коллекторов.
  3. Комбинированные. Например, для входного отверстия резьба, а выходные сделаны под пайку с полипропиленовыми трубами.

Типы коллекторов и удобство монтажа

Самые удобные в монтаже гребенки из сшитого полиэтилена. Чуть менее простой в монтаже материал коллектора — полипропилен.

Монтаж полипропиленового коллектора и труб может быть сделан на основе фитингов или сварки — это эффективный и надежный метод создания стыков, но делает сложной смену определенных участков конструкции. Если труба напрямую приварена к гребенке, то в случае течи на стыке с коллектором потребуется замена всей конструкции, так что для соединения с гребенкой лучше использовать фитинги.

Предел прочности полипропилена высок как на удлинение, так и на изгиб. При нагреве можно деформировать материал и делать изгибы, но здесь нужно быть осторожным. При нагревании прочность материала падает, что увеличивает вероятность повреждения.

Реализация проекта

Для того чтобы не стать жертвой приведенной ранее ситуации, нужно подключить коллектор с правильно подобранным диаметром труб. На душ и бачок можно делать трубу из полудюймового изделия. В то же время вход на коллектор должен быть в несколько раз больше.

Но и не стоит усердствовать. Ни к чему ставить увеличенный в два раза вход. Незначительное увеличение входного канала по сравнению с меньшими выходами уже даст положительный результат.

С этими материалами удобно работать. О пользе в использовании пластика не стоит лишний раз повторять.

Получается, что работа может быть и сложной, зато результат стоит того. Коллекторная разводка позволяет экономить средства на покупке тройников. А если устанавливаются металлопластиковые трубы, то тройники для них стоят очень дорого. Но, все же, тут нет особых ограничений. Принимает решение сам хозяин.

Нужно отметить, что самостоятельно выполнить коллекторную разводку сможет каждый хозяин. Вот только перед началом работ необходимо составить схему на бумаге, которую потом можно будет реализовывать на практике. Коллекторная система разводки водопроводных труб требует аккуратности в работе.

Как не сложно догадаться, в системе будет множество соединений труб, переходников, запорной арматуры и других элементов

Потому очень важно уделять особое внимание каждой детали, чтобы потом не пришлось переделывать всю работы, что добавит еще больше хлопот

На сегодняшний день можно купить металлопластиковые трубы, медные трубы, трубы из нержавейки и полипропиленовые трубы в любом строительном или специализированном магазине. Там же имеются всевозможные соединения, переходники, краны.

Вот почему необходимо заранее иметь схему выполнения работ. Она позволит купить необходимое количество строительных материалов для системы.

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

1 Установка системы

Первой задачей, которую должен решить владелец частного дома, является определение с типом обогрева здания. Нужно понять, а нужна ли коллекторная система вообще и станет ли её применение целесообразным. Такая схема будет эффективной, если скорость остывания теплоносителя в трубах очень большая, а также в больших домах, поскольку классическая система отопления в них всегда будет плохо прогревать помещения.

Главным функциональным преимуществом подобной схемы является распределение всей схемы на много контуров. В помещениях с небольшой квадратурой можно устанавливать и 2 независимых контура, а для больших зданий (двух- и трёхэтажных) от двух и более. Такое распределение помогает эффективно обогреть квартиру или загородный коттедж, поскольку теплоноситель не успевает сильно остывать. В классических схемах это невозможно реализовать.

Перед принятием решения об установке такой системы в доме необходимо учесть несколько решающих факторов, при наличии которых будет целесообразно её применение:

  • Большая площадь дома. Чтобы обогреть дом полностью, нужно сделать несколько контуров.
  • При использовании обычного отопления нужно отключать некоторые помещения для экономии энергоресурсов.
  • Тройниковая схема неэффективна. При её применении гидравлическое распределение может неравномерно размещаться по всей системе.

Если при замере температурных показателей в трубе обратки вода холоднее на 25 градусов и более от изначальной цифры при выходе из котла, то это является поводом для установки коллекторной системы.

Выводы

Решение, изготавливать коллектор для тёплого пола своими руками либо приобрести готовый, следует принимать, руководствуясь уровнем своих монтажных навыков, запросами к конфигурации гребенки, а также финансовыми возможностями. Немаловажным будет учесть, что:

  • если необходимо подключить 3-5 контуров, а расположить распределительный узел планируется в коллекторном шкафу, то оптимально использовать компактные металлические фитинги либо готовые моноблоки;
  • для системы теплого пола на 5-7 контуров и более, экономически оправдано применение гребенок из полипропилена. Однако в этом случае их лучше устанавливать в специализированном помещении;
  • для отопительных систем, которые планируется управлять автоматикой, целесообразно покупать коллектор на теплый пол в полной заводской комплектации.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
