Устройство теплого пола на деревянной основе

Особенности монтажа

Обустройство теплого деревянного пола заключается в прокладке отопительных труб, выступающих в роли теплоносителя. Такие трубы будут находиться непосредственно под чистовым половым покрытием, что оказывает на него определенное влияние.

В качестве такого покрытия можно использовать следующие отделочные материалы:

Натуральная деревянная доска. Следует понимать, что чем больше толщина чистового покрытия, тем меньше теплоотдача. Также существуют некоторые ограничения температуры нагревательного элемента. Для дерева она не должна превышать 30˚.
Ламинированный пол и паркет. В состав подобных материалов входят химически активные вещества (фенольный клей, акрил, меламин, формальдегиды). Количество этих веществ незначительно и в обычных условиях существенной эмиссии не происходит. Но ситуация меняется, если температура превышает 25˚.
Есть возможность укладки кафельной плитки или линолеума. Для этого нужно использовать промежуточные плитные материалы.

Из-за температурных особенностей финишного покрытия из дерева, рекомендуют использовать отдельные источники отопления. Существуют отопительные устройства, в которых для подобных случаев предусмотрено несколько контуров циркуляции.

Когда в качестве перекрытия используются деревянные балки практически исключается возможность прокладки отопительных труб внутри цементной основы (стяжки). Давление, которое будет оказывать необходимый слой такой стяжки, будет чрезмерным, и создание конструкции, способной его выдержать, нерационально.

Вариантов монтажа не так много и какой из них предпочтительнее зависит от конструкционных особенностей здания. Не последнюю роль играет стоимость материалов, использование которых подразумевает тот или иной способ и технологические сложности предполагаемых работ.

Самые распространенные способы описаны ниже:

Модульный. Трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля (часто это плита из ДСП толщиной около 22 мм). Этот способ сравнительно быстрый и простой, но из-за высокой стоимости модулей и обязательного промежуточного слоя, обходится дороже, чем другие варианты монтажа.
Реечный. Отличие этого метода заключается в том, что пазы, через которые должны проходить трубы отопительной системы, формируются посредством выкладывания реек. Относительно большие трудовые затраты данного способа, компенсируются меньшими денежными.
Смешанный. Этот способ подразумевает фрезерование пазов для труб в деревянном полу. Процесс фрезеровки не очень трудоемкий. Предполагает наличие фрезерной машины и некоторых навыков обращение с такой машиной.

При модульном способе трубы отопительной системы прокладываются через специальные пазы, которые предусмотрены конструкцией модуля

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;

проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
швы проклеиваются скотчем;
между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
укладывается контур;
трубы контура подсоединяются к коллектору;
проверяется герметичность системы;
поверх труб настилается OSB, фанера или ДСП;
укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

к лагам на первом этаже прибиваются черепные бруски;
настилается черновой пол;
проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;

поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
на подготовленную поверхность укладываются пенополистирольные плиты;
между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.

3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Требования к устройству теплого пола в деревянном доме

Дерево – быстровоспламеняющийся материал, оно требует повышенных мер защиты от открытого пламени и перегревания, которые могут возникнуть в электропроводке при замыкании
Если теплый пол укладывают под линолеум или ковролин, нужно внимательно изучить их состав перед покупкой. Некоторые разновидности этих материалов под воздействием высоких температур выделяют вредные летучие соединения.
В качестве верхнего декоративного покрытия не рекомендуется использовать материалы с низкой теплопроводностью (например, натуральную древесину). Тепло будет плохо проникать в комнату, а само дерево может перегреваться.
Лучший вариант – устанавливать греющую напольную систему под плитку. В продаже также есть специализированный ламинат с более высокой теплопроводностью, который также будет хорошим вариантом.
Электрические полы, за исключением стержневого, нельзя укладывать в комнате, где много мебели, поскольку в этом случае возможен перегрев системы.

Существует четыре основных вида электрических греющих полов:

Кабельные, в которых применяется провод в бухтах.
Кабельные маты.
Инфракрасная пленка.
Стержневые маты.

Все полы, питающиеся от электричества, допускается укладывать в деревянном доме, при условии соблюдения правил ПУЭ и пожаробезопасности. Монтаж пленочных систем, а также кабельных и стержневых матов обычно производится сухим методом по ровному деревянному основанию, кабель в бухтах чаще всего укладывают по лагам. Если необходимо проложить греющую систему на бетонное основание, монтаж выполняется мокрым способом с заливкой стяжки.

При обустройстве теплого пола своими руками, необходимо соблюдать следующие требования:

все контакты нагревательных элементов должны быть хорошо изолированы, не допускается прямое соприкосновение кабеля с древесиной;
температура внутри системы не должна превышать 30 градусов;
необходимо исключить резкие перепады температурного режима, в пределах суток возможны изменения в пределах 5 градусов.

При устройстве греющего пола в бане и сауне предъявляются повышенные требования к безопасности. В парилке присутствует высокая влажность, и при неправильной укладке может произойти замыкание проводов, что приведет к возгоранию

Поэтому нужно особое внимание уделить гидроизоляции, а вообще желательно не делать теплый пол в бане своими руками, а обратиться к грамотным специалистам.

Какой пол в деревянном доме лучше?

Ответ на этот вопрос не бывает однозначным. Если на первый план поставлена стоимость конструкции и работы, то лучше использовать электрические полы. Если сравнивать цену энергоносителей, то выгоднее водяная система. Для экономии высоты помещения применяют тонкий пленочный пол.

По поводу утеплителей следует сказать следующее: пенопласт для теплого пола – не лучший материал. Находясь в контакте с теплым полом, рабочая температура которого может достигать +70С, он стареет, выделяя токсичный газ. Поэтому лучше заложить между балками перекрытия эковату или перлит.

Выбрав для утепления минвату, ее нужно хорошо изолировать, обернув пароизоляцией. В противном случае теплый воздух через зазоры и неплотности может вынести ее частицы из подпольного пространства в помещение. Под укладку плитки лучше использовать химически нейтральный листовой материал: цементно-стружечную, стекломагнезитовую плиту или гипсоволоконный лист. OSB и фанера уступают им в плане экологической безопасности.

Деревянный настил над теплым полом не должен быть толще 21 мм. Не забывайте о том, что древесина – хороший теплоизолятор, снижающий эффективность работы греющей системы.

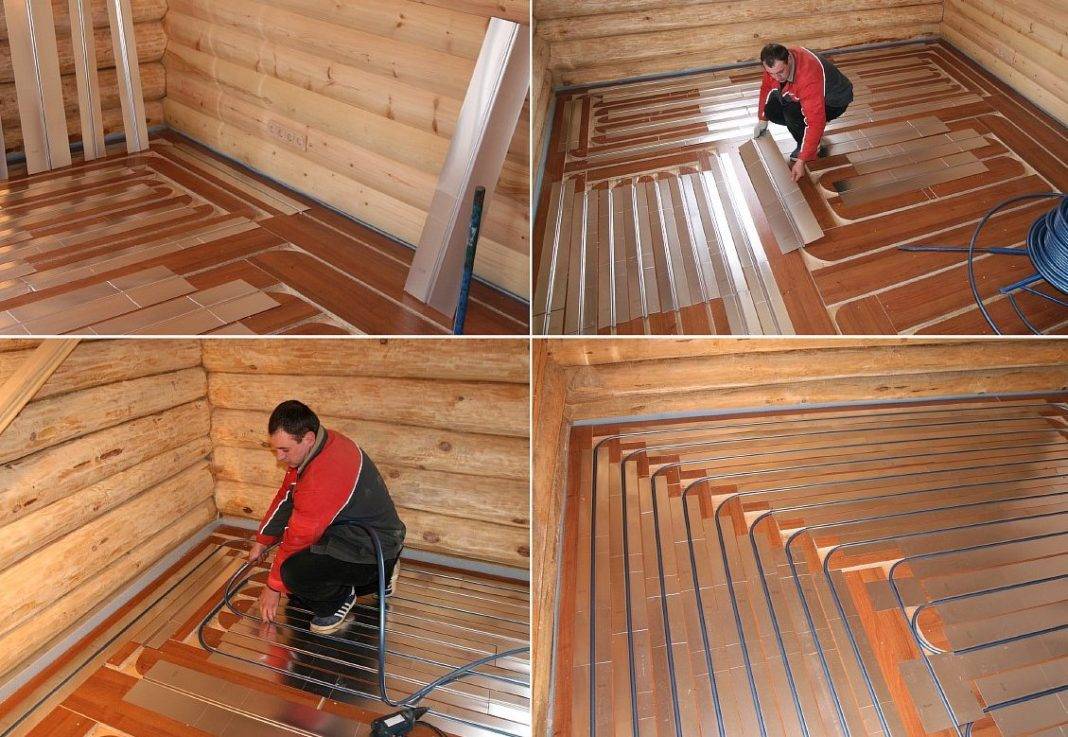

Вариант 3 – монтаж по металлическим пластинам

При монтаже тёплого пола по дереву могут использоваться и теплораспределительные алюминиевые пластины. В чём заключается суть использования этого элемента, вы поймёте, ознакомившись с таблицей.

Распределительная пластина для сухого теплого пола

Таблица. Монтаж по металлическим пластинам.

Фото, шаги	Комментарий
Шаг 1. Монтаж лаг поверх чернового основания	При использовании металлических пластин полы тоже монтируются по лагам, образующим черновой пол — либо им может послужить старое деревянное покрытие, только хорошо укреплённое. Поверх него монтируется ещё один ряд лаг — уже без всякого утеплителя, поэтому высота их может быть минимальной.
Шаг 2. Замеры помещения	Пластины монтируются на деревянные направляющие, длину которых необходимо рассчитать.
Шаг 3. Раскрой деревянных пластин	Деревянные пластины нарезаются по длине…
Шаг 4. Монтаж направляющих	… и монтируются на лаги с шагом, соответствующим размеру пластины. Саму пластину вы и будете использовать в качестве шаблона.
Шаг 5. Отделение сегмента пластины	На пластине есть специальные насечки, позволяющие отделить от неё небольшой сегмент без резки. Но при необходимости, она легко кроится ножницами по металлу.
Шаг 6. Фиксация пластин	К деревянному основанию пластины крепятся скобами – с помощью степлера.
Шаг 7. Закругление торцов направляющих	Чтобы уложить трубу по радиусу, края деревянных направляющих нужно закруглить. Если у вас есть электростамеска, сделать это можно не до монтажа доски, а в процессе укладки труб.
Шаг 8. Укладка труб	В подготовленные углубления пола закладывается труба.
Шаг 9. Монтаж гидроизоляции	Сверху она укрывается гидроизоляционной плёнкой, после чего по периметру стен монтируется демпферная лента. Если в качестве напольного покрытия используется ламинат, то достаточно будет одной подложки.

Если вы хотите сделать тёплый пол поверх старого деревянного покрытия, то можете сделать углубления под трубы прямо в нём, как это показано на фото снизу.

Углубления под трубы можно сделать в деревянном полу

Вам останется только установить в пазы теплораспределительные пластины, а после подключения контура уложить сверху ламинат или два слоя ГВЛ, по которому можно монтировать каменную или керамическую плитку.

Напольная плитка поверх теплого пола

Это интересно: Термосмесительный клапан для тёплого пола

Способы монтажа электрического теплого пола

Как уже было сказано выше, самым дешевым является кабельное отопление пола, в котором в качестве нагревательного элемента используется нагревательный кабель. Такой вариант всегда подходит к бетонной стяжке, но в деревянном доме его можно разместить между бревнами. Несмотря на сложность монтажа, этот вариант обогрева используется чаще всего, поэтому рассмотрение способов монтажа следует начинать именно с него.

Соединительный кабель для теплого пола адс-моб-1 адс-пк-1

Укладка кабельного теплого пола

Для начала демонтируется готовый пол и оценивается состояние необработанного. Все гнилые деревянные части конструкции необходимо заменить, а имеющиеся мелкие повреждения — почистить

Очень важно перед установкой системы теплых полов обработать бревна и черновое основание антисептиком, который не только предотвращает развитие грибковых инфекций на древесине, но и повышает ее огнестойкость

Монтаж теплого пола на основе нагревательного кабеля своими рукамиПод бревна необходимо уложить слой гидроизоляции и теплоизоляции, облицованный пленкой, укладывая его фольгой. Поверх теплоизоляции укладывается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель всегда прокладывают по лагам змейкой, а затем на них отмечают точки пересечения и делают надрезы. Чтобы кабель не соприкасался с деревом, в прорези укладывается лист и кабель кладется на лист, фиксируемый к сетке зажимами.

Монтаж теплого пола кабелемТермостат устанавливается на стене, а датчик температуры помещается в гофру и подносится к месту его установки. Система тестируется перед тем, как приступить к монтажу отделки. Впоследствии укладывается финишное покрытие. Ламинат можно укладывать прямо на балки. Если вы собираетесь использовать плитку, линолеум или другое покрытие, то на бревна укладывается слой фанеры.

Другие способы монтажа

Независимо от типа теплого электрического пола, пирог у него один: в первую очередь укладывается водо- и теплоизоляция. Но, в отличие от нагревательного кабеля, маты и пленки крепятся на ровной поверхности в виде слоя фанеры, покрытого теплоотражающим слоем.

Варианты теплых полов с изоляцией из дерева и бетонаМаты, в том числе инфракрасные, и теплый пол из фольги часто поставляются с самоклеящимся слоем, а затем раскатываются. При необходимости маты можно разрезать, не затрагивая сам кабель, а пленку разрезать по красным меткам. Поэтому они адаптированы к геометрии помещения.

Впоследствии полы с подогревом подключаются к терморегулятору, при этом секции подключаются параллельно. Таким образом, если одна секция выходит из строя, нагрузка распределяется на все остальные.

Керамогранит можно укладывать прямо на маты, немного увеличивая количество клея. Плитку можно укладывать на инфракрасную пленку, если предварительно система была покрыта листом фанеры или гипсокартона. На это покрытие уже наклеена плитка. Укладывать ламинат рекомендуется плавающим способом, чтобы при необходимости можно было заменить поврежденные участки теплого пола.

Электрический теплый пол в деревянном доме

Электрический пол – это токопроводящая система, которая представляет собой обогревательные маты, кабели или обогревающую пленку. Если источником тепла является нагревательный кабель, то:

Кабель должен лежать свободно и не касаться ни теплоизоляционного слоя, ни деревянных конструкций пола
Для пересечения лаги кабельной линией в деревянном брусе устраивается пропил 10х10 см и изолируют алюминиевым скотчем или фольгой

Некоторые застройщики убеждены в том, что самый приемный электрический источник тепла в полу ? инфракрасный пленочный нагреватель. В деревянном доме он идеально подходит для укладки на деревянное основание в помещениях площадью до 30 м2. Единственным ограничением для такого пола является температурный режим. Температура нагреваемого покрытия пола не должна бать выше 27град. С.

Электрический теплый пол в деревянном доме

Полы с сухой стяжкой

Эта технология хороша для устройства пола своими руками в любой части дома (и кухни в том числе). В основе сухой стяжки лежат такие материалы:

Такие сыпучие отлично распределяются по полу после выравнивания и практически не дают усадку. Служит пол долгие годы и отлично сохраняет тепло в доме (в кухне и жилых комнатах).

Делают сухую стяжку так:

Перед укладкой каждого нового листа покрытия сухую стяжку нужно трамбовать. А сами панели фанеры в коттедже кладут по типу кирпичной кладки со смещением последующих планок.Для большей прочности пола рекомендуют делать еще один слой фанеры. Только теперь панели нужно монтировать перпендикулярно уже уложенным.

Верхний слой сажают на клей. Также оба слоя фанеры нужно стянуть саморезами к нижнему.Стыки фанеры со стеной закрывают герметиком. Такой пол готов к укладке любого напольного покрытия и даже керамогранита в кухне.

Ровный и надёжный пол в частном доме или коттедже — залог тепла и комфорта в здании круглый год. Такой пол в частном доме или коттедже устраивают своими руками в том случае, если отдают предпочтение древесине

Своими руками на даче или в частном коттедже можно также сделать деревянный пол на лагах, которые будут упираться в опорные тумбы.Пол размечаем полосами под укладку лаг на расстояние не менее 60 см. Устройство такого пола актуально там, где стены дома выгнаны из кирпича или шлакоблока. Эта технология хороша для устройства пола своими руками в любой части дома.Полы в деревянном доме

Почему сегодня многие затрудняются с выбором пола для деревянного дома?

Ведь такой дом – это, прежде всего, выбор в пользу экологичного строительного материала.

Он подарит не только тепло и уют жильцам, но и будет способствовать созданию естественного воздухообмена и просто отличного микроклимата в помещениях. Но тут и начинаются сомнения: а как обустроить свои полы, чтобы они были и теплыми, и ровными, и долговечными – а еще имели привлекательный внешний вид?

Для этого придется сначала разобраться в том, что же представляют собой полы, затем рассмотреть варианты и технологию их монтажа.

Особенности и технология монтажа

Укладка водяного контура обычно осуществляется в стяжку. В невысоких деревянных домах, а также в помещениях со слабым перекрытием рекомендуется проводить монтаж сухим методом. Все варианты установки трубопровода имеют отличительную технику выполнения.

Сухим способом

Монтаж труб без песчано-цементной заливки можно укладывать с помощью реек или модулей.

Установка реечной системы состоит из таких этапов:

Изготавливается черновая основа из досок или листов фанеры, которые прибиваются к нижней части лаг. Если есть старое покрытие, то перед работой следует проверить все его элементы на прочность и пригодность для использования.
Поверх такого деревянного чернового пола между лагами распределяется слой пароизоляционного материала, оставляя напуски не меньше 20 сантиметров на стены. Затем укладывается утеплитель, а на него снова пароизоляция. Такая защита позволяет полностью оградить дерево от влаги.
По периметру комнаты проклеивается защищающая конструкцию от расширения демпферная лента.
Затем можно укладывать доски, между которыми будут прокладываться трубы. Пазы должны равняться параметрам 20х20 миллиметров. На торцах рекомендуется сделать закругления для удобного поворота трубопровода.
Сверху крепятся опорные металлические пластины. Их фиксируют к дереву с помощью саморезов. После этого укладывается водяной контур.

Монтаж водяного теплого пола в деревянном доме

Подготовленное для монтажа трубопровода основание полностью устилается шумоизоляционным материалом из полиэтилена. Далее вся конструкция покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие. При этом на ГВЛ должны быть расположены так чтобы был виден маршрут водяного контура.

Процесс монтажа модульной системы намного проще. Трубопровод укладывается в специальные готовые пазы на плитах из ОСП или ДСП. Древесные листы скрепляются замковой системой. Остальная процедура модульной установки водяного пола производится аналогично схеме реечного способа укладки.

Под стяжку

Монтаж системы обогрева водяного типа под цементную заливку выполняется на ровной чистой бетонной поверхности. При этом допускаются перепады не более 5 миллиметров.

Установка водяного контура под стяжку выполняется в такой последовательности:

Расстилается гидроизоляционная защита из полиэтиленовой пленки с напуском на стены не менее 15 сантиметров. Все стыки соединяются малярным скотчем.
По периметру помещения вдоль стен фиксируется демпферная лента. По высоте изделие должно превышать уровень бетонной стяжки.
Сверху вся поверхность пола укрывается утеплителем. Для этих целей оптимально подойдет пеноплекс, который обладает высокими теплоизоляционными качествами.
После утеплителя распределяется по площади пола фольгированный слой. На нем необходимо сделать разметки укладки трубопровода.
Все защитные пласты накрываются армирующей сеткой, которая будет основой для фиксации водяного контура. Металлические детали соединяются в одно целое с помощью проволоки.
Уложенные по намеченной схеме трубы фиксируются к армирующему слою специальными хомутами. Укладывать контур следует с отступом от стен в 20 сантиметров. Расположение трубопровода может быть спиральным, в виде змейки или комбинированным. Последний вариант используется чаще всего. При этом нужно соблюдать расстояние между трубами 15 сантиметров. Ближе к стенам шаг можно оставить шаг в 10 сантиметров.

Начало укладки контура необходимо начинать с подключения к распределяющему коллектору. Второй конец водяной системы подсоединяется в конце монтажа. Перед заливкой пола оборудование тестируется. При пробном подключении делается проверка на герметичность конструкции.

После произведенных испытаний выполняется бетонная стяжка. Над трубами слой раствора не должен превышать 5 сантиметров. Полное затвердение бетона наступает только через четыре недели. До этого времени запускать водяную систему обогрева нельзя.

Правила монтажа водяного теплого пола

Монтаж водяного теплого пола на деревянное основание

Классическая схема сборки водяного теплого пола выглядит следующим образом:

подготовка поверхности чернового пола;
сборка элементов подключения и управления водяного контура (установка коллектора и узла смешивания, присоединение к источнику теплоносителя);
укладка теплоизоляционного слоя;
укладка стеклосетки и распределение труб водяного теплого пола. К сетке их крепят капроновыми хомутами или обычной проволокой;

подключение трубопровода, подача давления и проверка на герметичность;
заполнение трубопровода теплоносителем под рабочим давлением и заливка стяжки;
выдержка стяжки до полного высыхания, укладка напольного покрытия.

Этот способ используется на бетонных перекрытиях. Однако, в деревянных домах или коттеджах с деревянными перекрытиями такой вариант подходит не всегда. Поскольку нагрузка от стяжки для деревянных перекрытий может быть слишком высока, водяной теплый пол приходится укладывать без нее. Этот способ называют настильной системой. Рассмотрим ее внимательнее.

Настильная система укладки водяного теплого пола

Настильная система укладки

По данной методике стяжка не используется, а на поверхность деревянного чернового пола прикрепляются деревянные дощечки (лаги). Они располагаются так, чтобы трубопроводы проходили между дощечками. Лаги должны быть распределены по всей поверхности с максимальной равномерностью и без больших промежутков, поскольку они служат опорными элементами для листового настила.

Иногда трубопровод укладывают прямо на черновой пол. Древесина является великолепным теплоизолятором, поэтому приобретение и укладка дополнительного слоя в данном случае нецелесообразны. Существует весьма эффективный способ усилить теплоотдачу труб теплого пола и частично компенсировать поглощение тепловой энергии листовым настилом.

Для этого используются теплоотражающие пластины. Они имеют сечение в виде перевернутой буквы «Ω» с развитыми горизонтальными полочками. Трубу укладывают в круглую центральную часть, а полочки оказываются плотно прижатыми к листовому настилу. Это создает условия для эффективной теплопередачи и позволяет снизить режим нагрева теплоносителя.

Преимущества настильной системы монтажа

Настильная система является вполне конкурентоспособной альтернативой традиционному способу монтажа она обладает важными преимуществами:

сравнительно малый вес отопительного контура, не оказывающий серьезного воздействия на деревянное перекрытие;
простота и высокая скорость сборки — нет нужды дожидаться застывания стяжки;
высокая ремонтопригодность водяного теплого пола. Здесь вся конструкция разборная, что позволяет в любой момент получить доступ к проблемному участку трубы.

Принципиальных недостатков у этой системы нет, если не считать ее меньшую эффективность и неизбежные теплопотери. Однако, отсутствие избыточной нагрузки на перекрытие и высокая скорость монтажа в глазах большинства пользователей выглядят вполне убедительными аргументами в пользу такого способы монтажа.

Особенности настильной системы

Традиционный вариант пола водяного типа предполагает монтаж труб в стяжку. Заливают ее раствором из бетона с особыми присадками, увеличивающими его теплопроводность.

В результате бетонная подушка становится своеобразным теплоаккумулятором, что дает возможность использовать такое отопление максимально эффективно. Однако у традиционного способа обустройства есть недостатки.

Деревянное основание обладает низкой тепловой инертностью, что мешает системе нормально функционировать. Чтобы исправить этот недостаток монтируются теплоотражающие пластины из металла, обладающего высокой теплопроводностью

Самый очевидный – слишком большой вес бетонной стяжки. При плотности раствора порядка 2000 кг/кв. м она дает значительную дополнительную нагрузку на основание и несущие.

Для железобетонных плит такая нагрузка вполне посильна. Для деревянных перекрытий – запредельна. По этой причине традиционный способ укладки в таких случаях запрещен. Здесь используется так называемая настильная система.

Она выполняется в виде невысокого настила, внутри которого располагаются трубы. Для его обустройства чаще всего используется дерево, но относительно недавно появились и выпускающиеся промышленным способом настилы из полистирола.

Трубы размещаются в пазах, где и закрепляются. Известно, что дерево проводит тепло очень плохо. По этой причине деревянные системы не могут быть эффективным источником тепла.

Для исправления этого недостатка в каждый паз вставляются металлические проводящие тепло элементы. Они же и укрепляют конструкцию. Аналогичные детали есть и в полистирольных настилах с металлическими вставками, материал которых тоже плохой проводник тепла. Таким образом собирается надежная и долговечная отопительная система.

Ее преимуществами перед традиционным аналогом можно считать:

Небольшой вес настила, который способны выдержать даже деревянные перекрытия.
Относительно простая сборка, особенно если речь идет о промышленных моделях настилов.
Отсутствие необходимости ожидания затвердевания бетонной стяжки. Отделочные работы можно производить сразу же по окончании монтажа.
Полная ремонтопригодность. Для проведения ремонтных работ достаточно поднять фрагмент настила, чтобы обеспечить доступ к участку с неисправностью.

Еще одно неоспоримое достоинство настильной системы – многовариантность, что дает возможность реализовывать самые разные ее модификации. Большинство из которых – самоделки. Основной недостаток настильной схемы – быстрое остывание. Пол за короткое время разогревается и так же быстро отдает тепло.

Большой плюс настильного водяного пола – возможность относительно простого ремонта. Чтобы добраться до поврежденного фрагмента, достаточно снять участок напольного покрытия и убрать под ним настил

Собственно, запас тепла ограничен тем, которое находится в жидком теплоносителе в трубах. Поэтому при остановке котла помещение скоро остынет. По этой причине настильные системы чаще используют как дополнение к основному отоплению, особенно в холодных регионах.

Устройство теплого пола на деревянной основе

Особенности монтажа
