Применение устройств
По области применения осевые вентиляторы подразделяют на бытовые и промышленные:
- Первая категория используется в повседневной жизни обычными людьми. Это знакомые всем домашние переносные вентиляторы, вращающиеся лопасти домашних и автомобильных кондиционеров, охлаждающие кулеры в компьютерных системных блоках и ноутбуках.
- Промышленные варианты отличаются от бытовых моделей повышенной мощностью и возможностью длительной эксплуатации в тяжёлых условиях — при высокой температуре воздуха, влажности и т.д.
Осевые вентиляторы, по мере надобности, могут монтироваться в самых разных частях здания:
- Передвижные модификации устанавливаются на полу, рабочих столах.
- Потолочные крепятся к потолку помещения, обдувая внутреннее пространство сверху.
- Оконные вентиляторы устанавливаются в оконном проёме или в форточке, и вытягивают спёртый воздух из помещения непосредственно наружу.
- В принудительной приточно-вытяжной вентиляции монтируются либо на крышах зданий, либо на стенах внутри помещений. Предназначены для создания циркуляции воздуха внутри помещений через систему воздуховодов.
Выбор и установка промышленных вентиляционных конструкций производится в соответствии со специальными нормативами, в зависимости от конкретных условий. Расчетами и монтажом занимаются специалисты, имеющие необходимые допуски к проведению подобных работ.
Особенности монтажа
Перед тем как приступить к выполнению работ по установке оборудования и монтажу воздуховодов, необходимо разработать и утвердить соответствующий проект, который содержит основные условия использования системы, порядок проведения работ и используемые материалы
Немаловажное значение имеет грамотно спроектированная разводка вентиляционных шахт
Монтаж канального вентилятора
Канальные вентиляторы могут устанавливаться в начале, в конце или же в середине воздуховода. При этом монтаж вентилятора может быть осуществлён под любым углом.
Немаловажное значение имеет сечение воздуховода. Оно может быть в 3 вариантах – круглое, прямоугольное, квадратное, при этом наиболее рациональным с точки зрения экономии свободного места считается прямоугольный вариант сечения
В соответствии с формой сечения вентиляционной шахты нужно выбирать и форму вентилятора.
Прямоугольный, квадратный и круглый воздуховоды

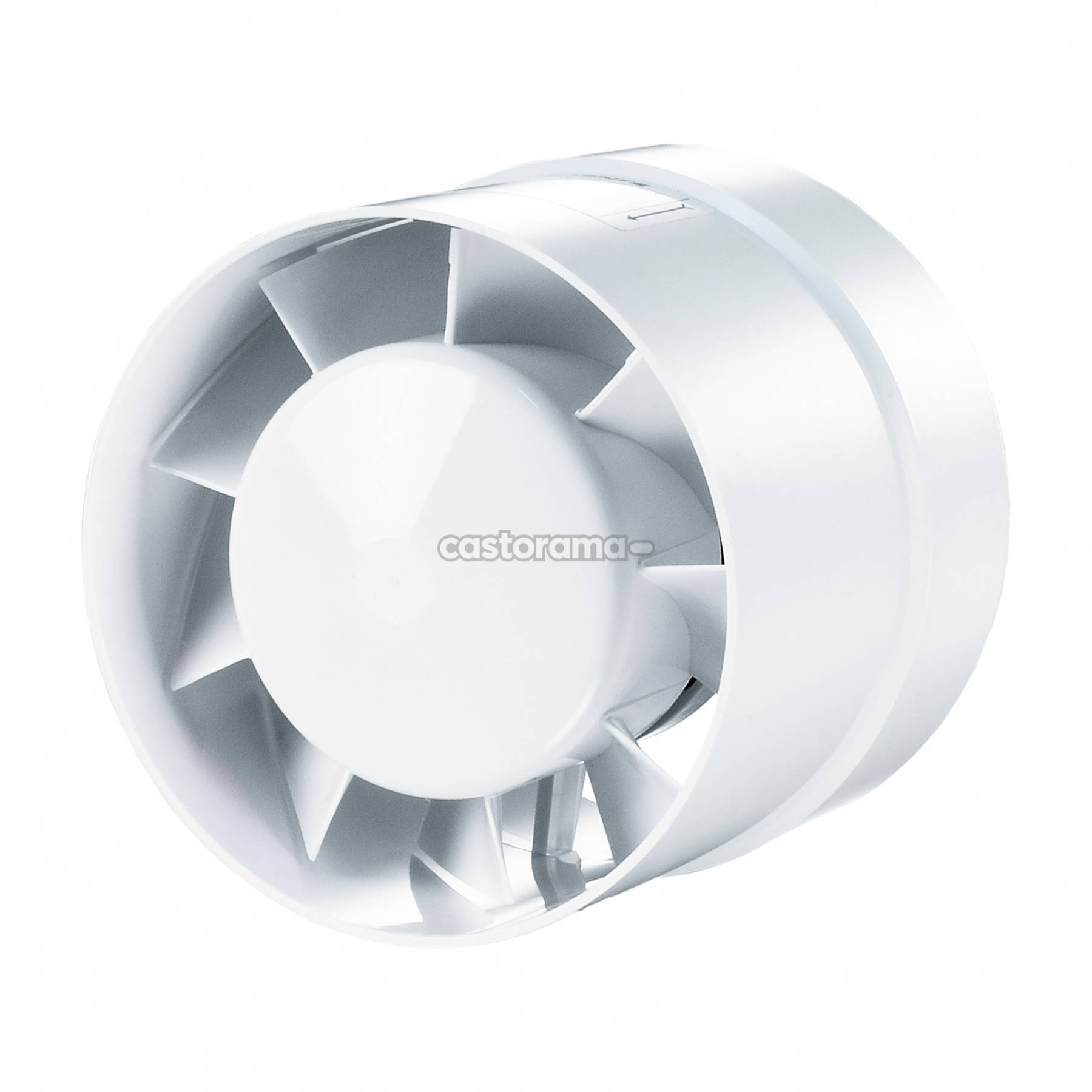

Для бытовых нужд чаще всего используются круглые канальные вентиляторы диаметром 90, 100, 120, 125, 150, 200, 250 и 300 мм
В целях увеличения производительности допускается установка нескольких параллельных вентиляторов. Для увеличения же рабочего давления вентиляторы следует установить последовательно.
Для бытового применения в ванной, как правило, вполне хватит одного канального вентилятора.
Параллельная и последовательная установка
К стенам или потолку канальный вентилятор крепится при помощи специальных кронштейнов, после чего подключается непосредственно к воздуховоду дополнительными патрубками и переходниками. При этом для обеспечения герметичности соединения соприкасающиеся поверхности предварительно обрабатываются уплотнительными веществами или используют специальные виброизолирующие прокладки, которые минимизируют уровень шума и вибрации при работе подобного оборудования.
Дополнительно при установке вентиляторов монтируются специальные системы контроля и управления, которые позволяют осуществлять регулировку работы вентиляторов в зависимости от существующей необходимости. При этом пульты управления выводятся обычно в легкодоступных местах.
Для изменения скорости вращения вентилятора используются тиристорные или автотрансформаторные регуляторы
Тиристорный регулятор
Как правильно установить канальный вентилятор

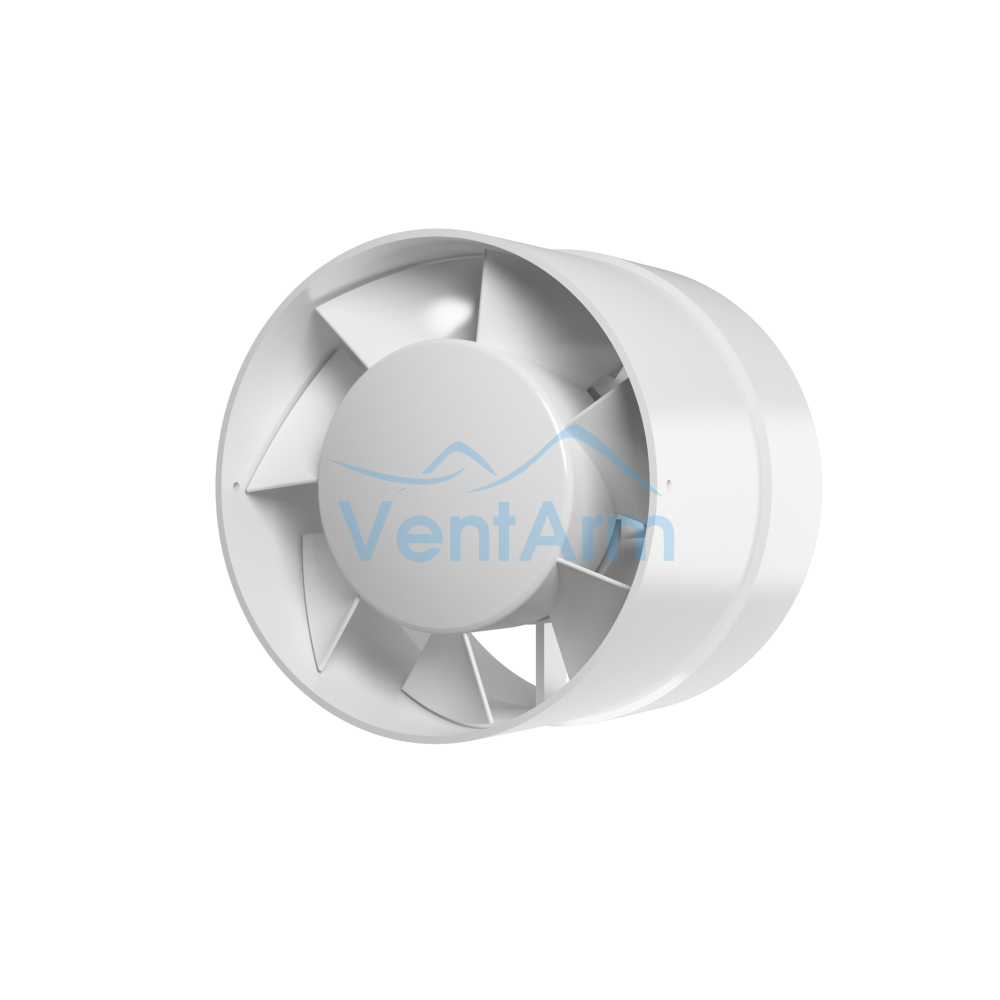

Из выше показанного фото можно сделать заключение, что сам прибор подбирается по диаметру воздуховода. К примеру, если устанавливается в систему вытяжной вентилятор 100 мм диаметром, то и воздуховод должен быть именно такого размера.
Правила установки канального вентилятора
- Итак, монтаж начинается с разборки самого аппарата. Надо открутить хомуты и вытащить сам вентилятор.
- После чего поставку с двумя патрубками, которые соединены между собой жестко, а чаще являются единой частью, монтируют в воздуховодную разводку. То есть, патрубки вставляют в два конца труб, между которыми устанавливается вентилятор.
- Подставку или кронштейны крепят к стене или потолку, или к любой другой ровной поверхности (колоны, арки и прочие), возле которой проходит трубная разводка. Крепление производится на дюбели и саморезы.
- Вставляется на свое место вентилятор, крепится к патрубкам хомутами, под которыми уложены резиновые прокладки.
Установка вентилятора между воздуховодами
Правила выбора вытяжного вентилятора
Алгоритм выбора вентилятора для ванной
В первую очередь нужно определиться с размерами изделия, исходя из входного вентиляционного отверстия вентиляционного канала и площади комнаты.
Для ответа на вопрос, как выбрать вентилятор для ванной и туалета, рассмотрим основные характеристики вытяжного устройства: производительность, безопасность, уровень шума, дополнительные функции.
Производительность
Основной критерий при выборе вентилятора для ванной комнаты – это его производительность. Она будет зависеть от мощности двигателя.
Но вентиляторы одинаковой мощности работают с разной эффективностью в больших и малых помещениях. Для удобства подсчетов введен термин «кратность воздухообмена» — количество циклов смены воздуха в помещении за один час.
Рекомендуемая кратность для 3 жильцов – до 8 единиц. Рассчитать необходимую производительность можно по формуле:
П=V×К, где П – производительность, V – объем санузла, К – кратность.
Например, для семьи из 4 человек выберем кратность 9 единиц. Объем ванной (a×b×h) 1,9×2×2,5 м равен 9,5 м3. В результате перемножения получаем необходимую производительность – примерно 86 м3/час.
Для сравнения: обычный вентилятор для туалета перемещает 95 – 100 кубометров воздуха в час.
Безопасность
Электрические элементы вентилятора для вытяжки для ванной требуют усиленной защиты от повышенной влажности. Не защищенный от влаги прибор спровоцирует короткое замыкание, о возможных последствиях известно каждому.
Поэтому выбор вытяжного вентилятора для ванной нужно делать в специализированных отделах сантехники. Для работы во влажной среде подходят низковольтные модели напряжением 12-24 В.
В зависимости от степени защиты от влаги изделиям присваивается класс влагозащищенности (IP) в соответствии с международным стандартом IEC 60529.
Минимальный класс для устройств в ванной комнате должен быть IP44 или IP24, где первая цифра показывает, от чего способен защитить корпус, а вторая («4») указывает на защиту от брызг, падающих в любом направлении.
Обращайте внимание на вторую цифру, она не должна быть менее 4. Максимальная степень защиты IP68 – для пыленепроницаемых приборов, выдерживающих погружение глубоко под воду
Уровень шума
Уровень шума отдельных вытяжных моделей некоторых производителей
Включенный вентилятор для ванной шумит, что обусловлено вращением лопастей и работой двигателя. Комфортным уровнем звука работающего устройства считается диапазон в 30-35 дБ днем и до 25 дБ ночью.
Обращайте внимание на этот параметр при покупке. Существуют более дорогие бесшумные, модели
Дополнительные звуки может издавать металлический воздуховод, поэтому, если звуковой комфорт является важной составляющей, то лучше использовать пластиковые трубы
Дополнительные функции
Дополнительные опции делают современные вытяжные вентиляторы для ванной функциональнее и немного дороже. Некоторые из них являются целесообразными в определенных ситуациях, а другие просто делают жизнь комфортнее.
Разберемся, как подобрать оснащение для ванной комнаты.
Обратный клапан
Предотвращает проникновение в комнату воздуха из вентиляционной шахты. При появлении посторонних неприятных запахов установка обратного клапана обязательна.
Кроме запахов, в санузел могут проникать пыль, насекомые и разные микроорганизмы. Оснащение клапаном не сильно повлияет на стоимость прибора.
Таймер
Позволяет задавать интервалы времени между запусками вентилятора. Управление осуществляется посредством механического регулятора либо дистанционным способом.
Более сложные программы позволяют запрограммировать время работы на определенные часы и даже минуты.
Распространенный режим работы таймера: когда вентилятор подключен к выключателю света ванной, он продолжает работать некоторое время даже после выключения света. После настройки включать и выключать прибор вручную не нужно.
Датчик движения
Зачастую связан с общим освещением комнаты, то есть когда кто-то входит в санузел, то происходит одновременное включение света и вентилятора.
Обычно такие датчики работают совместно с таймером, чтобы отсрочить отключение проветривания на определенное время. Несомненный плюс: можно не использовать выключатель.
Датчик влажности воздуха
Интересное решение для вытяжного вентилятора в ванной с подсветкой
Когда влажность в помещении превысит норму, датчик даст команду вентилятору включиться. После нормализации влажности произойдет отключение прибора.
Другое название устройства – гидростат. Продвинутые модели позволяют самостоятельно изменять порог срабатывания, но стоят существенно дороже.
Зачем нужна вентиляция в ванной комнате?
Эффективная циркуляция воздуха в ванной необходима. Площадь ванной комнаты в типовых квартирах маленькая, легко заполняется паром, влагой. Такие условия способствуют появлению грибка, черной плесени, опасных для здорового самочувствия человека. От избытка влаги на стенах, потолке приходит в негодность мебель, отделка комнаты портится.
Естественного притока воздуха в ванной нет, он поступает из других комнат, вытесняя в вентиляцию более теплый. Улучшив отток несвежего воздуха, давление внутри ванной комнаты снизится, а приток свежего возрастет. Это обеспечит нормальный уровень влажности, проветриваемость.
Улучшить вывод влажного застоявшегося воздуха поможет установка вытяжки в ванную комнату.
Дополнительные функции вытяжек для ванной комнаты
Существует большой выбор моделей вытяжных вентиляторов, оборудованных производителями дополнительными функциями. К ним относятся:
- Датчик влажности. Вытяжки для ванной комнаты с датчиком влажности срабатывают самостоятельно, не требуя вмешательства со стороны. Во время активного пользования водой уровень влаги в воздухе повышается, датчик влажности активизируется, включая вытяжку в ванной комнате. После снижения уровня влажности вентилятор автоматически прекращает работу.
- Датчик движения. Использование вентилятора для ванной комнаты с датчиком движения не всегда оправдано. Устройство срабатывает на движение в пределах досягаемости, выключается через определенное время самостоятельно.
- Управление мощностью. Опция предназначена для экономии электроэнергии. Активизируется вручную/автоматически.
- «Постоянное проветривание». В этом случае вытяжка в ванной комнате работает постоянно на минимальных оборотах. Увеличивает скорость при повышении уровня влаги в помещении.
- Таймер. Функция позволяет вентилятору работать заданное время после пользования ванной. Включается/отключается автоматически, не требуя участия человека.
- Обратный клапан. Устанавливаются для предотвращения доступа отработанного воздуха обратно в помещение. Монтируются вытяжки с обратным клапаном в канальных вытяжках, устройствах, предназначенных для вывода воздушной массы непосредственно на улицу.
- Часы на панели вентилятора. Рекомендуются такие модели в случаях необходимости отслеживать время.
- Пульт управления. Модели вытяжек с пультом управления позволяют регулировать функции вытяжек дистанционно, задавать параметры работы на расстоянии. Актуально, когда вытяжку в ванную комнату нужно установить в труднодоступном месте.
Основные виды вытяжек
По типу конструкции вытяжки в ванну подразделяют на радиальные, канальные, осевые, центробежные. Чтобы сделать правильный выбор, следует знать эксплуатационные характеристики каждого вида.
Радиальные вытяжки являются накладными. Это пустотелая труба, в которой размещаются лопасти. Для совмещённых санузлов часто применяют приборы, в которых лопатки загибаются в разные стороны. Устройства с загнутыми вперёд лопастями издают меньше шума.
Осевые модели похожи на обычное кольцо с лопатками. Рабочее колесо находится на центральной оси двигателя. Даже при высокой производительности у этих устройств довольно слабые напорные характеристики. Также они довольно сильно шумят во время работы. Чаще всего их устанавливают прямо в вентиляционную шахту.

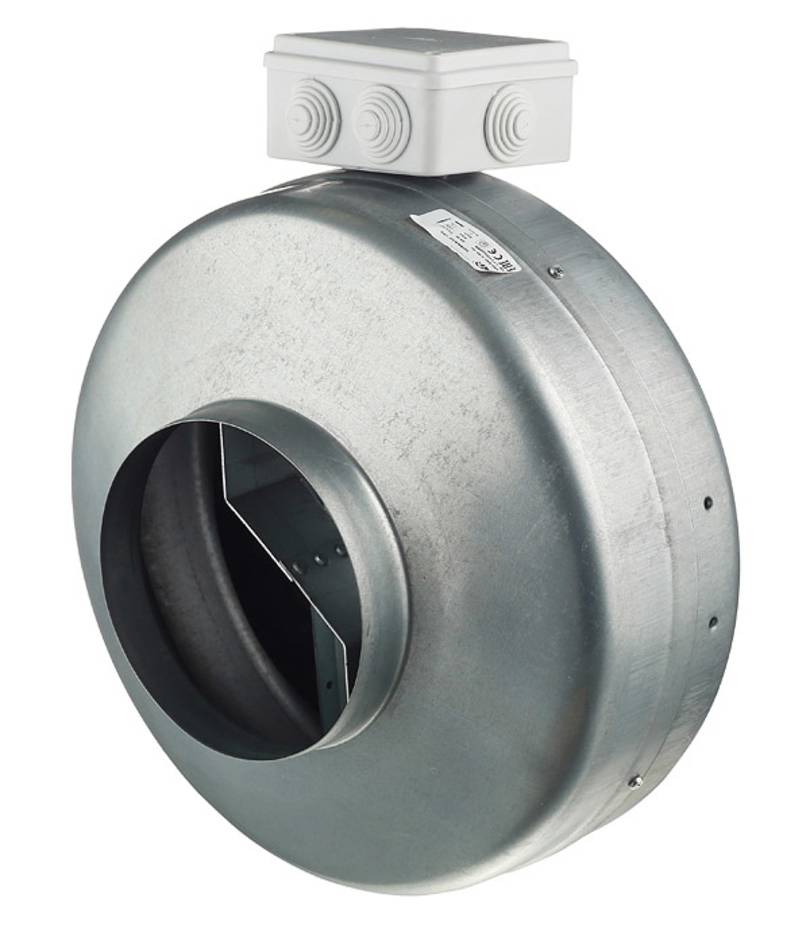

Центробежные (потолочные) вентиляторы являются канальным видом. Они довольно популярны из-за того, что показывают высокую эффективность даже в помещениях с большой площадью. Монтируют их обычно под потолком. Устанавливать вентилятор можно как перед входом, так и внутри воздуховода. Но рекомендуется выбирать первый вариант, потому что при таком расположении устройство гораздо проще почистить.
Также существуют крышные модели, которые монтируются сверху здания. Это накладной вариант, используемый для вентилирования кухни, ванной комнаты и туалета. Их конструкция включает в себя следующие элементы:
- 1. Вентилятор и двигатель.
- 2. Корпус.
- 3. Прокладки, предназначенные для защиты от вибраций.
- 4. Автоматический блок управления.
Для достаточного уровня безопасности, а также повышения эстетичности вида все типы оснащаются защитными элементами. Эта деталь позволяет скрыть отверстие в системе вентиляции.
После приобретения принудительной вытяжки в ванную нужно определиться с монтажом. Если устройство будет устанавливаться самостоятельно, то следует помнить, что работа включает прокладку кабеля, подключение к электросети, расширение воздуховодного отверстия, непосредственный монтаж, финишный этап.
Вытяжной вентилятор в ванную комнату — оптимальный вариант
Если говорить о выборе и отвечать на вопрос, «какой вытяжной вентилятор в ванную лучше?» то оптимальных вариантов будет несколько:
- для обычной ванной с отдельным вентиляционным отверстием;
- для общей вентиляции санузла;
- для крупногабаритной ванной комнаты.
В ванной комнате есть прямой выход в шахту
Оптимальный вариант — настенный осевой вентилятор с мощностью до 100 кубометров в час. Берите Blauberg или Soler & Palau. В большинстве моделей стоит обратный клапан, он защитит от обратного потока воздуха из шахты, когда вытяжка выключена. А во время работы быстро очистит воздух и сделает это очень тихо (звуковой фон в пределах 25-33дБ).
Модели с классическим дизайном от Blauberg
| Aero Still Vintage 100 | Sileo 100 |
Или современные дизайнерские вентиляторы от S & P
| SILENT-100 CZ SILVER DESIGN-3C | ECOAIR DESIGN 100 S |
Немецкие вытяжки вполне бюджетный вариант, испанские есть, как бюджетные, так и дорогие. Хотя «дороговизна» их очень условна. Вы берёте оборудование, которое проработает десяток лет, а то и больше. Так что, поделим цену на срок эксплуатации вентилятора, и получаем затраты как на 10 обедов в кафе, даже для вытяжки за 6300 рублей.
Если квартира съёмная, или только купили в старом фонде и пока планируете обойтись без капремонта, берите недорогой вентилятор от Эры:
| FAVORITE 4 | OPTIMA 4 |
Цена в пределах 400-500 рублей, тянут отлично, шумят конечно погромче, чем импортные, но свои 2-3 года отработают как часы.
Общая вентиляция в санузле
Если выход в шахту находится в туалете, для вытяжки из ванной надо ставить воздуховод и канальный вентилятор. Оптимальным вариантом будут
| Tubo 100 от Blauberg | Silentub 100 от Soler&Palau | Silentub 200 от Soler&Palau |
Они быстро очистят санузел от влаги и пара. Забор воздуха из ванной и туалета пойдёт через потолочные решётки.
Если вы хотите разделить вентилирование:
- Ставьте в ванную комнату потолочный вентилятор Deco 100. Производительность у него выше (105м3), чем расчётная для стандартной ванной (51м3), но так и должно быть. Вытяжке придётся «гнать» воздух через трубы с изгибом, поэтому нужен запас по мощности для быстрого воздухообмена.
- В пару и для отдельной вентиляции туалета установите канальный вентилятор. Оптимальной будет модель Vents iFan D100/125. Она может работать в турборежиме с мощностью 106 м3 и 72 кубометра. Кроме того, есть режим для постоянной вентиляции, на минимальной мощности до 40 кубометров в час.
| Deco 100 | Vents iFan D100/125 |
Вентиляция для крупногабаритной ванной
Если ванная комната большой площади — выбирайте мощный вентилятор. Оптимальными вариантами будут:
Осевые наружные
| Aero Still Vintage 125 | INTELLIVENT White | SILENT-300 CHZ |
Канальные
| Tubo 100 | TDM100 | PRO 4 | iFan D100/125 |
Центробежные
| SOLO 4C |
Наружные и канальные осевые вентиляторы берите с запасом мощности, так они быстрее очищают воздух и напрямую в вытяжную шахту, и через рукав. Центробежный создаёт повышенное давление и большой запас производительности не нужен.
Выбираем вытяжку
Как выбрать вытяжку? Когда вентиляционные шахты чисты, но не справляются со своей работой, для улучшения оттока несвежего воздуха устанавливаются вытяжки в ванной комнате.
Встраиваемые вытяжки для ванной
На что нужно обратить внимание, выбирая модель вентилятора:
- Производительность устройства. Рассчитывается исходя из параметров помещения, количества человек, пользующихся ванной, кратности смены воздуха. Кратность предусмотрена строительными нормами, для ванной достаточно показателя от 6 (1-3 человека) до 8 (более 3 человек).
- Рабочий уровень шума вентилятора. Не должен превышать во время работы 30 дБ. При этом учитывается шум электродвигателя (указывается в техническом паспорте), аэродинамический шум. Показатели последнего можно снизить, применив при установке шумоизолирующие материалы.
- Влагоустойчивость модели. Вентилятор для ванной комнаты должен быть защищен от непреднамеренного попадания на него влаги, брызг воды, оседания конденсата и т.д. Это гарантирует безопасность при использовании, поможет избежать короткого замыкания в электросети. Рекомендуются модели вентиляторов с низким напряжением.
- Функциональные особенности. Вытяжные устройства дополнительно оснащаются таймером отключения, датчиком влажности, дисплеем, пультом управления. Выбирать модель нужно исходя из основного запроса, функций, которые действительно необходимы.
- Наличие обратного клапана. Для предотвращения притока воздуха обратно из вентиляционного канала вытяжка дополняется обратным клапаном, который закрывается после отключения двигателя. Актуально, когда вентиляционные системы ванны и кухни совмещены.

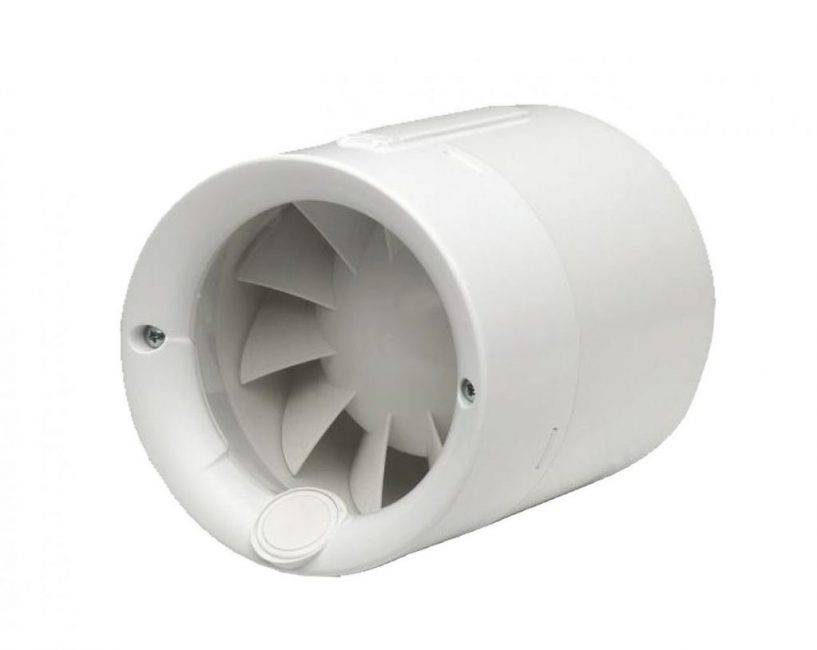

«Soler & Palau Silentub-100»
Soler & Palau Silentub-100
4. «Soler & Palau Silentub-100»
Этот малыш очень компактный – 10*10*13 см, а весит всего полкилограмма. Круглый белый корпус и аккуратное окно с лопастями выглядят очень стильно, они хорошо впишутся в дизайн любой современной ванной. Производительность – 100 м³/ч, поэтому он предназначен для вентиляции в комнатах с малой площадью.
Шумит достаточно сильно, на 37 Дб. При этом вытяжка работает очень эффективно, без нареканий.
Преимущества
- Маленький размер. Этот прибор хорошо сливается со стеной, его практически не заметно
- Экономное питание
- Эффективный
- Простая установка
Недостатки:
- Ввиду отсутствия дополнительных возможностей, аппарат стоит недешево
- Шумность
Подключение, тест и обзор вентилятора Soler & Palau SILENT-100 CZ DESIGN:
ТОП-10 Лучших вентиляторов для ванной комнаты: советы по выбору устройства, обзор популярных моделей, цены +Отзывы
Вентиляторы для ванной с обратным клапаном
Обратный клапан для вытяжного вентилятора необходим, если в системе вентиляции есть несколько точек воздухозабора и возможно изменение направления потока воздуха в случае включения вытяжки на одной из них. К примеру, в единую систему объединены вытяжки в кухне, ванной и туалете. Для многоквартирных домов обратный клапан является обязательным условием независимо от эффективности функционирования вентиляционной шахты.
Было разработано множество эффективных устройств обратных клапанов основанных на разных принципах срабатывания:
одностворчатый гравитационный — представляет собой пластиковую или металлическую шторку, закреплённую на горизонтальной оси посредине или в верхней трети воздуховода. Под воздействием воздушного потока направленного из помещения шторка поворачивается, а при возникновении обратной тяги закрывается под действием гравитации
Предельная простота конструкции позволяет применять этот тип обратного клапана в системах с естественной вентиляцией. Однако при монтаже следует уделять особое внимание точность и размещения. Клапан должен позиционироваться строго вертикально, любые перекосы могут существенно снизить его эффективность
Гравитационный обратный клапан в круглом корпусе
двустворчатый пружинный (тип бабочка). Такие конструкции устанавливаются исключительно в системах с принудительной вентиляцией. Ось, на которой закреплены два шторки, находится ровно посередине воздуховода. Она приводится в действие довольно сильным потоком воздуха, а возвращается в исходное положение под воздействием пружинного механизма. В некоторых моделях предусмотрена возможность регулировки силы возврата шторок.
Пружинный обратный клапан – автономное механическое устройство, может устанавливаться в воздуховоды круглого сечения соответствующего диаметра враспор
жалюзи. Представляет собой одну из разновидностей гравитационного клапана, на нескольких горизонтальных осях размещены небольшие шторки, напоминающие жалюзи. Такая конструкция более компактна и чувствительна к потокам воздуха. Обычно используется для защиты воздуховодов с внешней стороны фасадов зданий.
Бесшумный вентилятор для ванной с обратным клапаном типа жалюзи
гибкая мембрана. Шторка сделана из легкого гибкого пластика, который изгибается на горизонтальной или вертикальной оси под действием воздушного потока направленного из помещения. При выборе такой конструкции следует помнить, если обратная тяга имеет большую силу давления, воздуховод должен быть оборудован дополнительными ребрами жесткости в виде пластиковой решетки, на которую будут опираться мембрана в закрытом состоянии.
Гибкая мембрана на корпусе вентилятора в рабочем положении
Статья по теме:
Монтаж вытяжки в ванной комнате
Существуют два основных способа установки вытяжного устройства в ванной. Один из них обычно подробно указан в инструкции к приобретаемому вентилятору, а другой разработали на практике домашние умельцы. Оба метода довольно легко осуществить своими руками.
Итак, для того чтобы установить вентилятор в отдушину способом, предусмотренным профессионалами, проделайте следующую последовательность действий:
- Снимите с вентилятора крышку, под ней окажутся четыре отверстия в углах. Это было предусмотрено производителями.
- В кафельной плитке сверлят отверстия, в которые будут вставляться саморезы для крепления устройства. Такие действия могут привести к расколу плитки. В этом состоит недостаток официального метода.
Вытяжная вентиляция в ванной комнате
В народе также знают, как установить вытяжку в ванной. Этот метод предусматривает монтаж более простым и в то же время надежным способом. Прибор просто приклеивают к кафелю при помощи силиконового герметика. Это очень практично. Ничего не нужно сверлить, плитка в ванной останется целой. Отверстия, которые были предусмотрены для крепления, необходимо заделать силиконом. А сам вентилятор просто вставляют в воздухопровод.
Если вдруг вытяжку необходимо будет демонтировать, то нужно просто срезать силикон. Между вентилятором и поверхностью кафельной плитки вставляют лезвие монтажного ножа.
