Когда необходима установка вытяжки?
Попробуем разобраться, можно ли самостоятельно определить состояние и эффективность работы вентиляционной системы. Для проверки не потребуется специальных умений или особенного инструмента. Существуют «маркеры», благодаря которым легко узнать несостоятельность естественной циркуляции:
- запотевание зеркал и стеклянных поверхность во время принятия водных процедур;
- не исчезающий со временем влажный фон (медленно сохнут полотенца);
- появление на межплиточных швах, в углах потолка и по периметру ванны черных точек – начало развития грибковых очагов.
Появление плесени и грибка сопровождается неприятным запахом, постепенным разрушением декоративной отделки стен, однако существует и более серьезная опасность – негативное влияние на здоровье хозяев квартиры.
Возможно, неисправна вентиляция. Проверяем простым способом – с помощью зажженной спички. Если пламя быстро потухает или наклоняется в сторону вытяжки, то причина кроется в другом, но если оно остается неподвижным, значит, необходимо заняться чисткой шахты и устройством принудительной вентиляции.
Наиболее популярным устройством, обеспечивающим максимальную циркуляцию воздуха, является вентилятор.
2 Способы монтажа
Важно помнить, что установку вентилятора в санузел нужно осуществлять во время проведения ремонтных работ, иначе отделка будет испорчена. Кроме этого, нужно решить, какой вариант будет удобнее для установки — канальный или накладной
И у первого, и у второго имеются свои плюсы и минусы:
- 1. Канальный. Считается более удобным вариантом для квартиры. У него есть ещё масса плюсов — надёжность и долговечность, меньшее количество шума (так как он располагается в стене). С другой стороны, его монтировать немного сложнее, чем накладной.
- 2. Накладной. Этот вариант всем знаком, поскольку очень часто устанавливается. Механическая часть находится в вентиляции, которая с наружной стороны прячется за металлической решёткой. Минус — шум в более дешёвых моделях, плюс простота в установке.
Частой проблемой является распространение неприятных запахов с нижних этажей дома. Для предотвращения такой ситуации рекомендуется применять вытяжку с клапаном для туалета. Работает он по простому принципу. Если вентилятор не включён, то его закрывает тонкая заслонка (клапан). Когда лопасти начинают крутиться, поток воздуха отгибает заслонку и вытягивает воздух с помещения. При повторной остановке клапан снова закрывается и не даёт поступать лишним запахам в помещение.
Что такое вентилятор для вытяжки и его назначение
Этот прибор выглядит как небольшое устройство, которое посредством лопастей на валу двигает воздух по трубам системы вентиляции. При этом он не оказывает воздействия на естественную вытяжку в ванную при условии, что в приточной трубе установлен обратный клапан.
Предназначение
Изделие для вытяжки будет востребованным в местах скапливания сырости, дыма или специфического запаха. Поскольку неблагоприятные аспекты приводят к гниению и образованию грибка либо возникновению темных пятен на стенах и потолке. И вот для своевременного решения этих проблем требуется восстанавливать чистоту воздуха до состояния по санитарным нормам. Именно в этих ситуациях вентилирующее устройство позволяет решить проблему.
Параметры шума вытяжных устройств
Вытяжные агрегаты, особенно канальные, могут издавать аэродинамические шумы, которые могут быть значительными в аппаратах с большой мощностью. Чтобы не испытывать дискомфорт от звуков работающей системы откачки воздуха, существуют бесшумные вентиляторы, которые значительно дороже обычных
Это важно и для кухонных вытяжек, среди которых тоже есть практически бесшумные варианты
Тихая работа прибора достигается за счет особенностей конструкции:
- двигатель крепится к корпусу через резиновые вкладыши, за счет чего снижается передача колебаний от мотора;
- корпус сделан из цельного и толстого пластика, что также снижает вибрацию;
- практически к нулю снижено биение вала электромотора. Это было достигнуто благодаря применению высокоточных подшипников со специальной смазкой.
В случаях с канальными устройствами для откачивания воздуха, с неприятными аэродинамическими шумами можно бороться с помощью шумоглушителя для воздуховодов. Он встраивается в магистраль между вентилятором и отдушиной, которые соединены каналом, проложенным для ванной комнаты (санузла), и гасит звуковые волны, выходящие оттуда.
Принцип работы
Система притока и вытяжки воздуха обладает определенным принципом функционирования. В ней воздушные массы искусственно нагнетаются в помещение посредством вентилятора. В результате этого получается разница в давлении и «отработанный» воздух, стремясь самопроизвольно отрегулировать данный дисбаланс, выходит наружу сквозь специальные вытяжные воздуховоды.
В основном вентиляторы для вытяжки представляют собой механизмы, где крыльчатка размещена на одном валу с электромотором. Воздушная струя при этом засасывается внутрь сквозь решетку с жалюзи, которое порой выступает в роли обратного клапана.
Данного типа вытяжные приборы, как правило, монтируются в окнах, но иногда при наличии небольшого воздуховода и недостаточной вытяжке, определенные изделия встраиваются непосредственно в стену. В случае установки длинного воздушного канала, применяются вентиляторы центробежного вида. В них струя воздуха направлена перпендикулярно к валу двигателя.
Работать механизмы для вытяжки могут в ручном и автоматизированном запуске. В первом случае для пуска механизма нужно включить его посредством выключателя. А во втором – изделие начнет работать при достижении определенных условий. Таковыми могут быть: возникновение настроенной степени влажности, включение лампочки, либо завершение заданного временного диапазона.
А также при ручной настройке вытяжки допускается включение обогрева зимой, при его летнем отключении, что, естественно, экономит электроэнергию. Для нагрева поступающей воздушной массы используется специальный теплообменник – рекуператор. Этот механизм работает по принципу взаимного обогрева, то есть выходящий поток воздуха нагревает поступающий в помещение. При этом они двигаются изолированно, и смешивания не происходит.
Разновидности вентиляторов
Это устройство бывает разных типов:
- осевой;
- радиальный;
- центробежный;
- крышный.
Осевой
Осевой тип бытовых агрегатов имеет стандартный вид с расположенными вокруг центра лопастями. Лопасти крепятся на диск, который установлен на ось электродвигателя. Крыльчатки установлены под определенным углом к оси вращения, для всасывания воздуха и перемещению его через агрегат. На фронтальной стороне устанавливается коллекторная решетка, которая улучшает аэродинамику аппарата. Монтаж таких приборов для ванной комнаты (санузла) очень прост — они устанавливаются прямо в отверстие шахты.
Радиальный
Агрегат радиального типа представляет собой колесо с параллельно расположенными на нем пластинами (лопастями). Лопасти захватывают во время вращения воздух, вытесняют его к кожуху устройства, создавая повышенное давление за счет центробежных сил. Далее поток вырывается через выходное отверстие.
Лопасти в таких приборах загибают назад или вперед, а воздух может всасываться как с одной стороны, так и с обеих. Если лопасти загнуты назад, то это ведет к заметному снижению энергопотребления.
В агрегатах с лопастями, загнутыми вперед, параметры во многом схожи с вышеописанными. Но существуют и отличия: при такой конструкции уменьшается размер колеса, и снижаются обороты двигателя, в свою очередь этот факт позволяет уменьшить размеры прибора, а также понизить шум, издаваемый им во время работы.
Центробежный

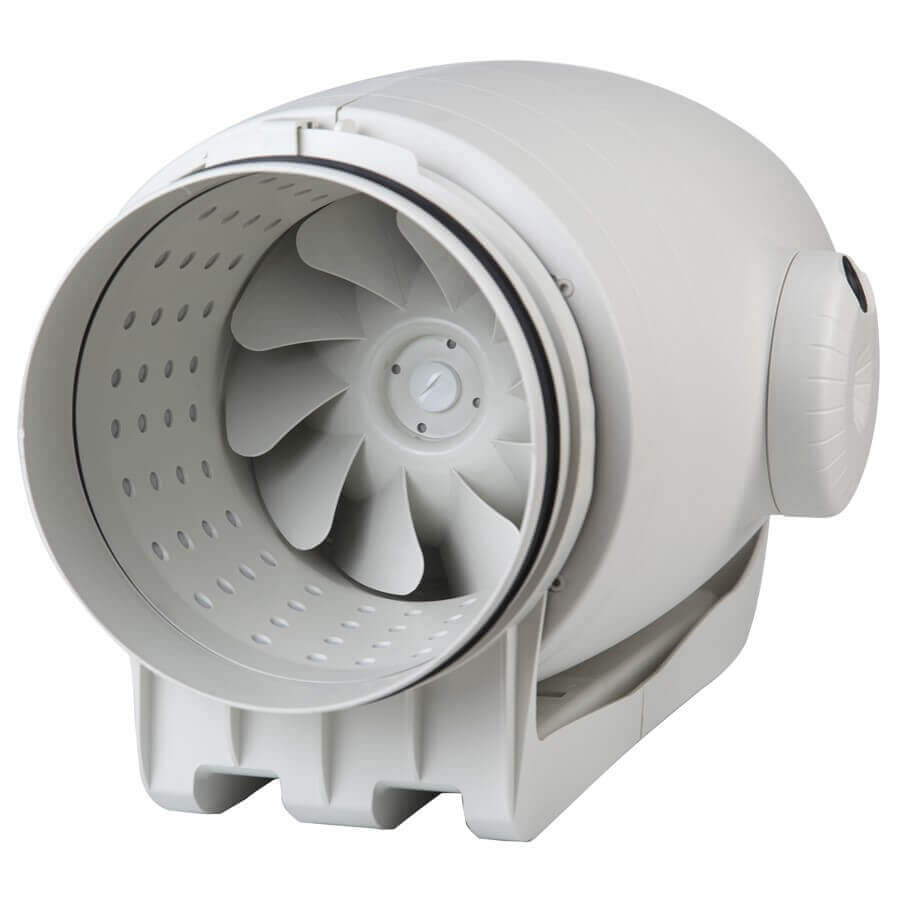

Центробежные агрегаты еще называют канальными. Появились они на рынке немного позже других типов, но уже успели завоевать популярность из-за простоты установки и большой производительности. Их целесообразно применять в помещениях с площадью, превышающей 15 м2.
Канальный вентилятор для вытяжки обладает низким шумообразованием и высокой мощностью. Он способен откачивать воздух из помещений через сеть проложенных каналов. Воздуховоды (могут быть круглыми или квадратными) обычно прокладывают под потолком и скрывают коробом из гипсокартона или подвесным потолком.
Крышный
В отличие от канальных установок, такая конструкция монтируется непосредственно на крыше и предназначена для откачивания воздуха из помещений. От нее прокладываются каналы в нужные комнаты, а сама она состоит из вентилятора, привода и прокладки для защиты от вибрации.
Все эти компоненты собираются в одном корпусе. В устройствах используются радиальные или осевые типы агрегатов с увеличенным числом лопастей. Воздуховод также должен быть с обратным клапаном.
Подключение устройства
Но если с установкой вентилятора обычно не возникает проблем, то его подключение к сети электропитания может вызвать затруднения. Те, кто не особо хорошо ладит с электричеством, обычно не знают, как подключить вентилятор.
Для того чтобы включить вентилятор в сеть, нужно от распределительной коробки проложить провод в отверстие вентиляции. Таким образом, разрывается фаза в этой паре проводов. Теперь в этом месте можно установить выключатель. Если вытяжка работает на автомате, то работа еще больше упрощается. Требуется только протянуть пару проводов.
Как видно, установка вытяжного устройства в ванной комнате не вызывает особых сложностей и с ней смогут справиться даже люди, далекие от техники и работ с электрикой
Установленная самостоятельно вытяжка в ванной комнате спасет бытовую технику, мебель и отделку от порчи, а также обеспечит приток свежего чистого воздуха в этом важном помещении
Критерии выбора вытяжки
Вначале необходимо определить, для какого объема воздуха нужна вытяжка. Чтобы не делать точных расчетов, просто учтите, что объем воздуха, который проходит сквозь вытяжку, зависит от диаметра входного отверстия вытяжки. Оптимальным вариантом для хрущевки будет вытяжка диаметром 80 см, а для более просторных помещений – 100-120 см.
Одним из важных критериев выбора вытяжки является уровень ее шума. Если вентилятор качественный, то должно быть слышно только шум от движения воздушного потока в трубе корпуса.
Поинтересуйтесь надежностью фирмы-производителя, вытяжка должна прослужить как можно дольше. В документации к вентилятору должна быть гарантия. Если она не превышает одного года, то не стоит приобретать такой прибор.
Как подключить вентилятор к электропитанию
До монтажа вентилятора в ванной комнате нужно сделать разводку, выбрать способ включения/выключения, определиться с местом установки. Проводка прячется в межпотолочном пространстве. Если вытяжка устанавливается уже после ремонта, провода закрываются накладным коробом, монтируются в швы между плиткой (сначала очистить их, а после укладки снова затереть).
Варианты монтажа вентилятора в электросети:
1.Подключение к двухклавишному выключателю. При этом одна клавиша будет включать светильник в ванной, а другая клавиша предназначена для включения вентилятора. Это наиболее приемлемый вариант установки вытяжек в ванной комнате. С помощью него можно регулировать работу вентилятора, не прибегая к постоянному включению освещения в ванной комнате.
2.Подключение к одноклавишному выключателю. Это самая простая схема подключения. Но специалисты не рекомендуют без надобности использовать ее. Вытяжка в ванной комнате будет работать только при включенном освещении. С выключением светильника вентилятор тоже перестает вытягивать воздух. Этого недостаточно для полноценного воздухообмена в ванной.
3.Подключение к светильнику. Используется, когда дальнейший ремонт в ванной комнате не предполагается, вытяжка подключается к самому светильнику, а все провода монтируются на одной клеммной коробке.
Основные типы и разновидности вытяжных вентиляторов
Типы вытяжных вентиляторов
Вытяжные вентиляторы различаются по диаметру их воздуховодов. К стандартным размерам относятся: 105мм, 125мм и 160мм, встречаются и другие. Выбор того или иного диаметра воздуховода вентилятора, во-первых, зависит от размера существующего вытяжного отверстия в ванной, кухне или санузле, а во-вторых от требуемых характеристик прибора, ведь, например, от изменения размаха лопастей уже значительно изменяются параметры. Существует несколько разновидностей и модификаций вытяжных вентиляторов для ванных комнат. Все они обладают индивидуальными возможностями и различными дополнительными функциями, которые могут быть очень полезны в процессе эксплуатации. Итак, к основным типам вентиляторов для ванных комнат относятся:
1. Классический вентилятор
Самый простой вариант, управление которым осуществляется по стандартным схемам, применяемым для освещения, т.е. через выключатели, переключатели, датчики движения и т.п. 2. Вентилятор со встроенным таймером
В данный тип вентилятора установлен таймер. Алгоритм работы следующий, управление вентилятором выполняется с помощью выключателя освещения, который так же запускает вентилятор. Т.е. когда вы заходите в санузел и включаете свет, тогда и вступает в работу таймер вытяжного вентилятора. Он выполняет отсроченный запуск, что очень удобно, если вы зашли ненадолго, вентилятор включается не сразу, и вы не ощущаете дискомфорт от его работы. Затем, весь период времени, пока включен свет, он работает. И даже когда свет выключается, вентилятор продолжает работать еще несколько минут.
Соответственно если вы зашли в ванную комнату ненадолго и быстро выполнив все необходимые процедуры вышли, вентилятор все равно выполнит свою функцию и проветрит помещение. В настоящее время продаются специальные модули-таймеры, которые, при подключении в схему классического вентилятора, создают аналогичный режим работы.
В настоящее время, вы можете отдельно приобрести таймер санула и подключить к любому вытяжному вентилятору, узнать больше о нем можно ЗДЕСЬ.3. Вытяжной вентилятор с датчиком влажности
Как понятно из названия, в таком вентиляторе установлен датчик, который определяет уровень влажности в помещении. В случае, когда влажность в ванной превышает установленные значения, вентилятор включается и работает до тех пора, пока уровень влажности не придет в норму.
Это основные разновидности вытяжных вентиляторов для ванных, которые необходимо знать, кроме них в продаже вы можете встретить варианты, совмещающие различные функций, имеющие дистанционное управление, со встроенным веревочным выключателем, с повышенной степенью защиты и некоторые другие.Чтобы купить по-настоящему качественный, долговечный и надежный вытяжной вентилятор, лучше сразу отказаться от бюджетных моделей, а также от приборов сомнительных производителей. И хотя разница в стоимости может различаться на порядок, поверьте, это того стоит. Выбрав хорошую модель и правильно выполнив монтаж, вы надолго забудете проблемы с повышенной влажностью, посторонними запахами и т.д
Более того, вентилятор будет работать долгие годы, при этом никак не обращая на себя ваше внимание
Самостоятельная установка вытяжки в ванной комнате: полезные рекомендации
Одним из основных факторов установки вытяжки в ванной является ее безопасная работа. Часто в старых домах (так называемых «сталинках») в помещении ванной устанавливали газовую колонку. Вытяжка в ванной комнате в таком случае не устанавливается, так как для работы колонки необходим достаточный объем кислорода, а вентилятор будет вытягивать весь воздух. Вентиляторы могут создать такое разряжение, что возникнет обратная тяга.
Прежде всего следует убедиться в том, имеется ли в ванной отверстие для вентиляции. Если есть, то вытяжка вставляется в прямо в это отверстие. В случае если отверстия нет — его устраивают своими руками в стене или на потолке помещения.
Виды систем вентиляции в санузле
Для создания циркуляции воздуха в комнатах создается естественная и принудительная вытяжка. В первом случае вентиляция происходит за счет вытеснения холодной воздушной массой более легкого сырого воздуха к потолку и затем в вентиляционный канал.
Во втором случае используются для искусственной циркуляции порой не только вентиляторы, но и калориферы, автоматические приборы управления и др.
Естественная вытяжка
Свежий воздух проникает в ванную комнату через щели внизу входной двери или через специально сделанное отверстие. Выпускным каналом является вертикальный колодец для вентиляции, выходящий наружу. К нему сквозь стену или дыру в потолке подходит вытяжка в туалете.
Во время монтажа природной вытяжки нужно соблюдать следующие требования:
- Для санитарного узла нужен отдельный воздуховод.
- Допускается совмещение каналов для вытяжки ванной комнаты и туалета лишь на одном этаже.
- При соединении с вентиляционной шахтой нужно установить клапан во избежание создания обратной тяги и появления специфических запахов.
Для того чтобы создать необходимую вытяжку, необходимо выдерживать разницу между нижней и верхней точкой вентиляционных труб. При этом для разной температуры замена воздуха за час будет разная.
Эти данные приведены ниже в таблице:
Высота трубы в м | Температура воздушной массы в санузле | |||
| Расход при 30˚С | Расход при 24˚С | Расход при 19˚С | Расход при 15˚С | |
| 2 | 55,0 | 42,5 | 33,28 | 22,15 |
| 4 | 73,1 | 57,76 | 44,89 | 33,12 |
| 6 | 86,06 | 67,65 | 54,34 | 37,89 |
| 8 | 95,32 | 76,02 | 58,76 | 43,11 |
| 10 | 102,43 | 80,21 | 65,06 | 44,98 |
Расход приведен в м³/ч
Принудительная вентиляция
Наиболее результативной сегодня является приточно-вытяжная циркуляция воздуха, технически обеспеченная тепловым рекуператором. Как правило, ее применяют в тех помещениях, где не хватает естественной вытяжки – в ванной комнате и туалете.
Преимущественно это относится к помещениям, где смонтирована душевая кабинка, поскольку кратность там должна быть не менее 75 м³/ч. Помимо того, в летнее время нет существенной разницы между температурами внутри и снаружи ванной, из-за чего вытяжка существенно снижается.
Для увеличения притока в таком помещении способствует оптимальный зазор под дверью, а вытяжка может быть усилена посредством вентилятора. На рынке есть много разновидностей приборов для циркуляции воздуха, различной конфигурации, конструкции и производительности. Но все они имеют похожий принцип работы.
После монтажа вентилирующего устройства необходимо проверить эффективность его работы. Это легко узнается с помощью горящей свечи: нужно расположить пламя у отверстия вытяжного канала и, если оно туда отклоняется, значит, система работает нормально.
Назначение и применение бытовых вентиляторов
В многоквартирных домах в санузлах и кухнях обязательно имеются вытяжные отверстия. К сожалению, их мощности редко хватает для обеспечения правильного воздухообмена. В старых домах вентиляционные шахты часто бывают забиты пылью, грязью или строительным мусором. Тяга также зависит от этажа, на котором расположена квартира (чем выше, тем хуже тяга) и даже от времени года. Летом разница температур снаружи и внутри дома, которая собственно и обеспечивает движение воздушных масс, минимальна.
Протестировать мощность вытяжки несложно. Достаточно приложить к решетке лист тонкой бумаги. Если тяга хорошая, лист прочно прилипнет к вытяжке, в противном случае плавно планирует на пол, заставив хозяина задуматься о необходимости установки бытового вентилятора.
По конструкции вентиляторы разделяют на 3 категории:
- Вытяжные. Используются для выведения отработанного воздуха.
- Приточные. Устанавливаются в помещениях, где необходимости в удалении загрязненного воздуха нет, достаточно притока свежего воздуха с улицы.
- Приточно-вытяжные. Совмещают функционал первых двух категорий. Выводят загрязненные воздушные массы, одновременно обеспечивая приток свежего воздуха.
По способу установки приборы классифицируются следующим образом:
- Накладные(Настенные). Крепятся на стену, непосредственно примыкая к отверстию вытяжки. Просты в монтаже.
- Канальные. Размещаются внутри воздуховода. Без обеспечения должной виброзащиты могут оказаться достаточно шумными.
Стандартный бытовой вентилятор представляет собой полый пластиковый цилиндр, внутри которого расположен компактный электродвигатель. Снаружи к оси, идущей от двигателя, крепятся лопасти вентилятора.
Благодаря простоте конструкции бытовые вентиляторы сравнительно недороги. Впрочем, цена во многом зависит от производительности прибора, популярности бренда и наличия дополнительных функций.
Связаны ли шумность и производительность?
Нередко можно услышать мнение, что бесшумные вентиляторы менее эффективны, чем те, которые издают больше шума. Это не соответствует действительности. Уровень шума при работе прибора зависит от материалов, из которых изготовлены детали, а также от наличия специального шумоизоляционного покрытия.
Шум возникает от вращения лопастей. Движение воздуха по вентканалу тоже сопровождается звуками. В конструкции бесшумных моделей предусмотрены виброгасящие элементы. Именно они снижают уровень шума, но при этом никак не сказываются на производительности приборов.
Если выбрать для ванной бесшумный вентилятор с обратным клапаном, это решит все задачи одновременно. В помещении будет комфортный микроклимат, из вентиляционной шахты не будут поступать частицы пыли, влага, запахи, а сам прибор будет издавать шум 30-33 дБ. Человеческое ухо улавливает звуки такой громкости, но они не раздражают и не привлекают особого внимания.
Отличный выбор – осевая или центробежная модель от Soler&Palau, Elicent, Maico или другой торговой марки с хорошей репутацией. Дополнительно снизить уровень шума поможет и правильная установка прибора. Чем плотнее он будет прикреплен к стене, тем меньше станет вибрировать при работе, а значит, гудение будет практически неслышным.
Жалюзи на вентиляторах красиво выглядят, позволяют регулировать воздухообмен. Но у них есть и недостатки. Жалюзи быстро покрываются пылью, а при отключении электроэнергии прекращается и вентиляция
Вентиляция канального типа и её особенности
Канальные вытяжные вентиляторы принадлежат к единой распределенной системе, монтируемой непосредственно внутри воздухопроводной шахты. С равной степенью вероятности используемые каналы могут иметь круглую, квадратную и прямоугольную форму. Кроме того, при технической или ситуативной необходимости могут применяться смешанные воздуховоды.
Главным плюсом для вытяжки подобного типа является предельная простота прокладки коммуникаций и общая компактность конструкции. Благодаря лёгкости используемых материалов, основная часть воздухопровода зачастую зашивается между несущим перекрытием и навесным потолком. В результате получается достаточно большая система, существенно не влияющая на внешний облик интерьера — дизайнерские возможности при этом расширяются, а качество вентиляции не страдает.
Рассмотрим типы канальных систем вентиляции:
- Вытяжные вентиляторы с трубопроводом круглого сечения зачастую применяются в простых конструкциях. Они практичны прежде всего потому, что имеют минимальное сопротивление. В комплексе с ними принято использовать осевой тип вентиляторов, хотя иногда можно увидеть и центробежные модели.
- Трубопроводы квадратного сечения монтируются в шахтах соответствующей формы, что позволяет существенно снизить общий процент вибрации системы. С точки зрения пропускной способности они приближаются к предыдущему типу, однако используются немного реже. Связано это исключительно с тем, что расход материала на них выше при аналогичных эксплуатационных показателях.
- Прямоугольные каналы нашли своё применение в совокупности с подвесными потолками. Даже для небольшого расстояния между каркасом декоративного и основным перекрытием существует возможность подобрать воздуховод с требуемым соотношением сторон. При этом чаще всего используются вентиляторы центробежного типа.
